Karta produktu Brama segmentowa Crawford OH1042P. ASSA ABLOY Entrance Systems

Transkrypt

1 ASSA ABLOY Entrance Systems

2 Informacja o prawach autorskich i wyłączeniu odpowiedzialności Chociaż niniejszy dokument został przygotowany z najwyższą starannością, firma ASSA ABLOY Entrance Systems nie ponosi odpowiedzialności za żadne szkody poniesione w konsekwencji błędów lub braków w niniejszym dokumencie. Zastrzegamy również prawo do wprowadzenia odpowiednich zmian/modyfikacji technicznych bez uprzedzenia. Z treści niniejszego dokumentu nie wynikają żadne prawa. Paleta barw: Różne metody druku i publikacji mogą zaowocować różnicami kolorystycznymi. ASSA ABLOY, Besam, Crawford, Megadoor i Albany, jako słowa i logotypy, to przykłady znaków towarowych, będących własnością ASSA ABLOY Entrance Systems lub firm należących do ASSA ABLOY Group. Prawa autorskie ASSA ABLOY Entrance Systems AB Zabrania się kopiowania i publikowania niniejszego dokumentu albo jego fragmentów poprzez skanowanie, drukowanie, sporządzanie fotokopii lub mikrofilmów bądź w jakikolwiek inny sposób bez uprzedniej pisemnej zgody ASSA ABLOY Entrance Systems. Wszelkie prawa zastrzeżone. 2

3 Dane techniczne Charakterystyka produktu Rozmiar maks.: (W x H) 8000 x 6000 mm (większe rozmiary na życzenie) Grubość panelu: 42 mm Materiał panelu: Stal fakturowana lub aluminium Wypełnienie: Poliuretan bezfreonowy, środek zmniejszający palność DIN 4102-B2 Ciężar: Stal: 13 kg/m2 Aluminium: 10 kg/m2 Kolor na zewnątrz: 9 standardowych kolorów RAL Kolor wewnątrz: RAL 9002 Rodzaje prowadzeń: Standard: SL Opcjonalnie: HL, LL, VL, SLL Okna: Opcjonalnie: DARP, DOAP, sekcja ramowa Drzwi przejściowe: Opcjonalnie: w płaszczu bramy, z progiem niskim lub standardowym Napęd elektryczny: Opcjonalnie: Sterowanie automatyczne, kontrola dostępu, zabezpieczenia Wydajność Prędkość otwierania/ zamykania: Oczekiwany okres eksploatacji: Odporność na obciążenie wiatrem, EN12424 Współczynnik przenikania ciepła, EN12428 Odporność na Przenikanie wody, EN12425 Przepuszczalność powietrza, EN12426 Izolacja akustyczna, EN ISO CDM9: 0,25 m/s CDM9 HD: 0,18 m/s CDM9 2H: otwieranie 0,5 m/s, zamykanie 0,25 m/s Brama: cykli pracy bramy, opcjonalnie 100,000 cykli pracy bramy Sprężyny: cykli pracy bramy Klasa 3 ( 4250 mm DLW) Klasa 2 (> 4250 mm DLW) (wyższe klasy na życzenie) 1,10 W/(m².K) Brama stalowa (powierzchnia bramy 5000 x 5000 mm). Obliczenia termiczne dla konkretnych rozmiarów i konfiguracji bram dostępne na życzenie Klasa 3 (powierzchnia bramy 4000 x 3310 mm, bez drzwi przejściowych) Klasa 3 (powierzchnia bramy 4000 x 3310 mm, bez drzwi przejściowych) R 25 db (powierzchnia bramy 4210 x 2590 mm, bez drzwi przejściowych) 3

4 Spis treści Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Dane techniczne...3 Spis treści Opis Ogólne Standard Opcje Połać bramy Budowa Materiał Kolory Uszczelnienia Wzmocnienie przeciwwiatrowe Uchwyt Zamki Okna Sekcje nieruchome Drzwi przejściowe z niskim progiem Drzwi przejściowe z progiem standardowym (180 mm) Zestawy prowadnic Ogólne Prowadzenie standardowe Prowadzenie przewyższone Prowadzenie niskie Prowadzenie pionowe Prowadzenie standardowe niskie Specjalne zestawy prowadnic Zabezpieczenia Urządzenia zabezpieczające Układ napędowy Rodzaje sterowania Napęd CDM9 Systemy sterowania bramami serii Dostęp i automatyzacja Systemy monitorowania Oszczędność energii Większe bezpieczeństwo Zarządzanie dokami Zarządzanie obiektem

5 2. Specyfikacja Wymiary Szerokość i wysokość światła otworu Rozmiary sekcji Przekrój pionowy Okna i drzwi osobowe Liczba okien Okna Drzwi przejściowe z niskim progiem Drzwi przejściowe z progiem standardowym (180 mm) Sterowanie bramą Kryteria wyboru rodzaju sterowania Kryteria wyboru napędu bramy Systemy sterowania bramami serii 900 Kryteria wyboru Systemy sterowania bramami 900 Kryteria wyboru automatyki Wydajność CEN Oczekiwany okres eksploatacji Odporność na obciążenie wiatrem Odporność na przenikanie wody Przepuszczalność powietrza Współczynnik przenikania ciepła Izolacja akustyczna Działające siły i bezpieczne otwarcie Wymagania przestrzenne i obiektowe Przygotowanie budynku Przygotowanie do montażu Odchylenie paneli bramy Przygotowanie elektryczne Wymagania przestrzenne Wymagania wolnej przestrzeni SL Wymagania wolnej przestrzeni SLL Wymagania wolnej przestrzeni HL Wymagania wolnej przestrzeni LL Wymagania przestrzenne VL Wymagania wolnej przestrzeni napęd bramy Serwis Spis treści

6 1. Opis 1.1 Ogólne Nowoczesna i elegancka Crawford OH1042P to jedna z najbardziej stabilnych i dobrze izolowanych bram górnych na rynku. Jest to brama segmentowa otwierana do góry, przystosowana dla wszystkich typów budynków, z uwzględnieniem funkcji i wyglądu. Wysoka elastyczność umożliwia montaż tej bramy w prawie wszystkich typach budynków. Brama przesuwa się pod sufit w momencie otwarcia, udostępniając wolną przestrzeń wokół otworu i pozostawiając światło otworu zupełnie wolne. Brama składa się z izolowanych paneli, zaprojektowanych tak, aby wyeliminować mostek termiczny. Dzięki temu zminimalizowano współczynnik przenikania ciepła, ograniczając koszty zużycia energii. Crawford OH1042P została zaprojektowana z uwzględnieniem wszystkich wymagań w zakresie bezpieczeństwa i eksploatacji zawartych w Dyrektywach Europejskich oraz normach wydawanych przez Europejski Komitet Normalizacyjny (CEN). Brama ma 4 podstawowe elementy: 1) Połać bramy 2) Zestaw prowadnic 3) Układ balansujący 4) System sterowania / przekładnia łańcuchowa (opcjonalnie) Standard Chociaż każda brama Crawford jest wykonywana na indywidualne zamówienie, Crawford OH1042P jest dostarczana w następującej specyfikacji standardowo: Płaszcz bramy: Zamki: Kolory: Prowadzenie: Napęd: Bezpieczeństwo: Opcje Izolowany panel stalowy Rygiel 9 kolorów RAL wstępnie powlekanych SL: Prowadzenie standardowe Linka do opuszczania i uchwyt do obsługi Zabezpieczenie na wypadek pęknięcia sprężyny Crawford zapewnia szeroką gamę opcji i akcesoriów, umożliwiających dostosowanie Crawford Brama segmentowa OH1042P do potrzeb każdego klienta. Panel górny: Drzwi przejściowe: Panel z oknami: Sekcja ramowa: Zamki: do 820 mm W płaszczu bramy, niski próg lub standardowy próg DARP: Podwójne szkło akrylowe prostokątne DAOP: Podwójne szkło akrylowe owalne Sekcja bramy OH1042F Zamek z wkładką typu EURO Kolory: Malowanie fabryczne całość lub tylko panel Sekcje Sekcja górna i sekcje boczne nieruchome: Rodzaje prowadzeń: Obsługa: Dodatkowe środki bezpieczeństwa: Wentylacja: HL: Prowadzenie przewyższone LL: Prowadzenie niskie VL: Prowadzenie pionowe SLL: Prowadzenie standardowe niskie Przekładnia łańcuchowa Napęd CDM9 Zabezpieczenie na wypadek zerwania linki Wentylatory Opis 6

7 1.2 Połać bramy Budowa Crawford OH1042P posiada panele poziome połączone razem za pomocą zawiasów. Zawiasy zewnętrzne każdej sekcji posiadają rolki, które poruszają się w prowadnicach. Sekcje poziome to izolowane panele, zaprojektowane tak, żeby wyeliminować mostki termiczne i zapewnić optymalną izolację. Panele wypełnione są spienianym wodą bezfreonowym poliuretanem Materiał Powierzchnia paneli połaci bramy pokryta jest arkuszem z fakturowanej stali albo aluminium. Panele płaszcza bramy (wstępnie powlekana stal) spełniają kategorię odporności na korozję w warunkach zewnętrznych RC3 według EN ) Powłoka z poliestru 2) Farba podkładowa 3) Warstwa chromianowa 4) Powłoka cynkowo-aluminiowa* 5) Blacha stalowa lub aluminiowa 6) Powłoka cynkowo-aluminiowa* 7) Warstwa chromianowa 8) Farba podkładowa 9) Poliuretan bezfreonowy (spieniany wodą), środek zmniejszający palność DIN4102-B2 10) Listwy wzmacniające *Tylko płaszcz stalowy. Płaszcz aluminiowy nie jest powlekany. Opis 7

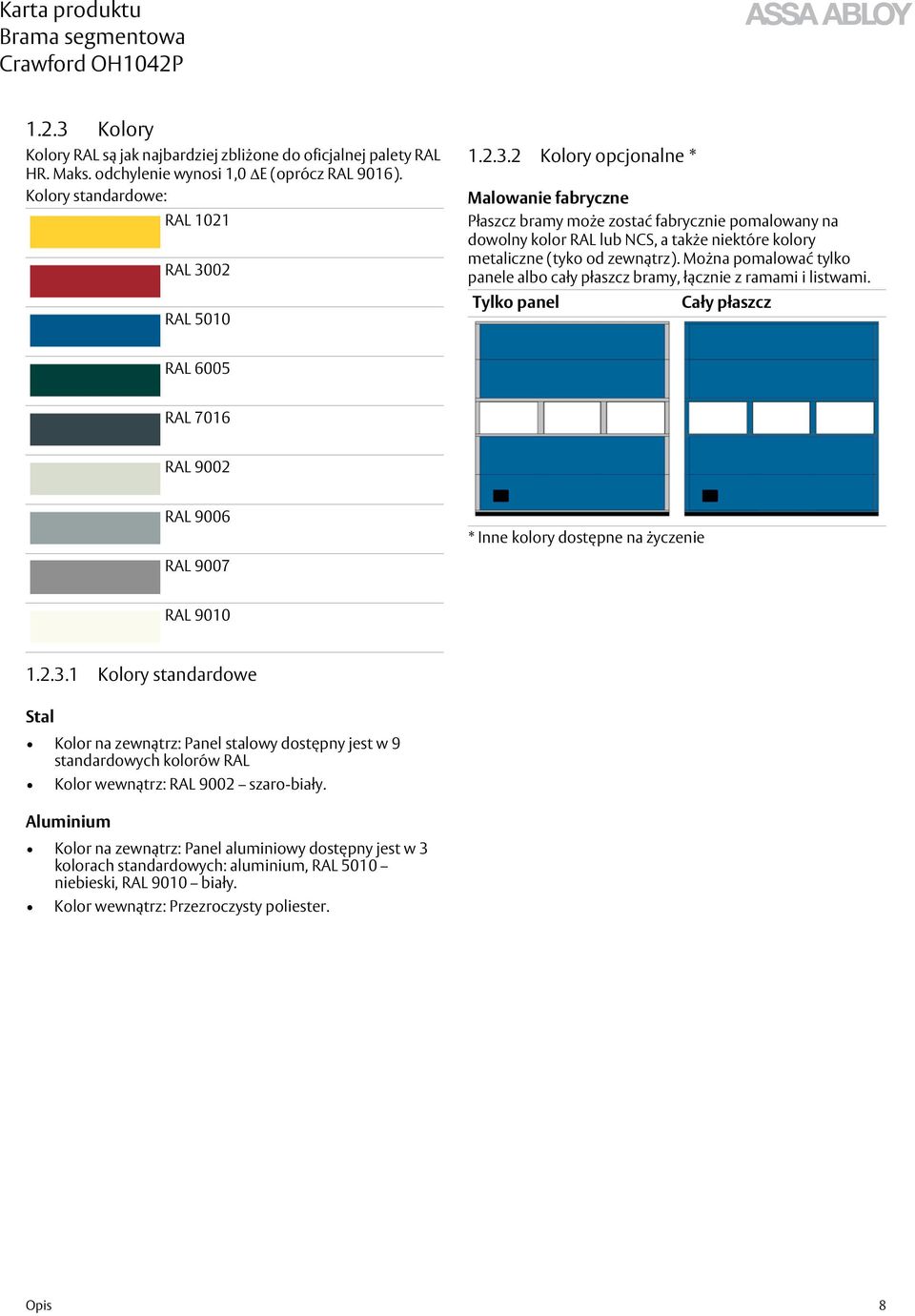

8 1.2.3 Kolory Kolory RAL są jak najbardziej zbliżone do oficjalnej palety RAL HR. Maks. odchylenie wynosi 1,0 E (oprócz RAL 9016). Kolory standardowe: RAL 1021 RAL 3002 RAL Kolory opcjonalne * Malowanie fabryczne Płaszcz bramy może zostać fabrycznie pomalowany na dowolny kolor RAL lub NCS, a także niektóre kolory metaliczne (tyko od zewnątrz). Można pomalować tylko panele albo cały płaszcz bramy, łącznie z ramami i listwami. Tylko panel Cały płaszcz RAL 6005 RAL 7016 RAL 9002 RAL 9006 * Inne kolory dostępne na życzenie RAL 9007 RAL Kolory standardowe Stal Kolor na zewnątrz: Panel stalowy dostępny jest w 9 standardowych kolorów RAL Kolor wewnątrz: RAL 9002 szaro-biały. Aluminium Kolor na zewnątrz: Panel aluminiowy dostępny jest w 3 kolorach standardowych: aluminium, RAL 5010 niebieski, RAL 9010 biały. Kolor wewnątrz: Przezroczysty poliester. Opis 8

9 1.2.4 Uszczelnienia Brama charakteryzuje się skutecznym uszczelnieniem dzięki zamontowaniu dobrze zaprojektowanych uszczelek na wszystkich bokach Uszczelka górna Instalowana na górnym panelu w celu wypełnienia przerwy pomiędzy panelem a ścianą. Wykonana z elastycznego materiału gumowego EPDM uszczelka wywiera stały nacisk na górną ścianę, zapewniając optymalne uszczelnienie Uszczelka dolna Instalowana na dolnej krawędzi dolnego panelu, aby chronić przed czynnikami zewnętrznymi, pełniąc zarazem rolę amortyzatora. Wykonana z elastycznego materiału gumowego EPDM uszczelka o okrągłym przekroju wywiera stały nacisk na podłoże, zapewniając optymalne uszczelnienie Uszczelka boczna Instalowana na prowadnicy w celu wypełnienia przerwy pomiędzy prowadnicą a połacią bramy. Wykonana z elastycznego materiału gumowego uszczelka wywiera stały nacisk na połać bramy, bez względu na nierówności powierzchni, zapewniając optymalne uszczelnienie Wzmocnienie przeciwwiatrowe Szersze panele bramy oraz panele z oknami są wzmacniane profilami metalowymi. Wzmocnienia te ograniczają wyginanie paneli pod wpływem obciążenia wiatrem oraz wtedy, gdy płaszcz bramy znajduje się w położeniu poziomym i ugina się pod swoim własnym ciężarem. Opis 9

10 1.2.6 Uchwyt Do obsługi ręcznej wszystkich bram Crawford dostarczana jest solidna, łatwa do uchwycenia rączka, posiadająca logo Crawford Wkładka cylindryczna Zamek z wkładką cylindryczną EURO jest obsługiwany za pomocą klucza i oferuje dodatkowe zabezpieczenie. Zamek jest montowany po stronie wewnętrznej i może być odblokowywany kluczem, a zamykany obracając rączką. Dostęp do wkładki cylindrycznej EURO może być od strony wewnętrznej lub z obu - od wewnątrz i od zewnątrz Zamki Rygiel Standardowa brama Crawford jest wyposażona w rygiel. Rygiel blokuje bramę od strony wewnętrznej, bez użycia klucza. Rygiel nie jest widoczny z zewnątrz. Opis 10

11 1.2.8 Okna Panele bramowe mogą być wyposażone w okna*. Ilość okien w panelu jest bezpośrednio uzależniona od szerokości światła otworu. Opcjonalnie, okno pojedyncze może być umieszczone po lewej lub prawej skrajnej stronie panela, w trzecim panelu. *Panel dolny nie może być przeszklony Sekcja ramowa Crawford OH1042P może zostać wyposażona w sekcję ramową Crawford OH1042F. Wysokość tej sekcji wynosi 545 mm. Więcej informacji w dokumentacji Crawford OH1042F DARP Podwójna płyta akrylowa (3 + 2 mm) prostokątna, w ramie plastikowej Światło przejścia: 604 x 292 mm Rama okna: Czarny DAOP Sekcje nieruchome Sekcje nieruchome to korzystny sposób wypełniania przestrzeni wokół nowych bram, mniejszych niż otwór w ścianie. Sekcje nieruchome montować można obok bramy oraz nad nią. Dostarczane są w tym samym kolorze i konstrukcji jak płaszcz bramy. Dwie korzyści płynące z zainstalowania drzwi przejściowych w części nieruchomej to bezpieczeństwo i energooszczędność. Bezpieczeństwo: umieszczenie osobnych drzwi przejściowych w sekcji nieruchomej, obok bramy przemysłowej, umożliwia rozdzielenie ruchu pieszych od ruchu pojazdów. Energooszczędność: intensywny ruch pieszych wymaga jedynie przejścia o niewielkich rozmiarach. DAOP: Podwójna płyta akrylowa (3 + 2 mm) owalna, w ramie plastikowej Światło przejścia: 610 x 292 mm Rama okna: Czarny Opis 11

12 Drzwi przejściowe z niskim progiem Drzwi przejściowe z niskim progiem zapewniają pieszym optymalny komfort użytkowania i minimalizują ryzyko potknięcia się. Solidna konstrukcja dolnego profilu sprawia, że wzmacnianie połaci bramy wzdłuż dolnej krawędzi nie jest konieczne. Budowa Te drzwi przejściowe wyposażone są w solidny i szeroki profil aluminiowy. Profil jest rowkowany, co zmniejsza ryzyko poślizgnięcia się, kiedy podłoga lub profil pokryte są śniegiem lub mokre od deszczu (D = Zależnie od rynku). Na drzwiach Obok drzwi przejściowych przejściowych Widok progu z zewnątrz Charakterystyka: Szerokość przejścia 900 mm Wysokość przejścia 2056 mm Otwieranie zawsze na zewnątrz, kąt min. 90 Zawiasy po lewej lub po prawej stronie Uszczelnienie ramy drzwi zmniejsza przepuszczalność powietrza W bramach z napędem elektrycznym wbudowany czujnik otwarcia drzwi Aluminiowa klamka Dostępne wszystkie powszechnie stosowane wkładki cylindryczne: Euro, Keso. Standard: Wkładka cylindryczna Euro Wysokiej jakości samozamykacz Zamek ewakuacyjny (opcja) Minimalna wartość DLH 2241 mm Rodzaje sterowania Drzwi przejściowe z niskim progiem dostępne są dla wszystkich rodzajów sterowania. Jeżeli brama zamykana jest impulsowo przyciskiem opuszczania, konieczna jest specjalna skrzynka sterująca CDM9 950 z fotokomórkami wyprzedzającymi, które wykrywają osoby i przedmioty w otworze bramy podczas zamykania. Opis 12

13 Drzwi przejściowe z progiem standardowym (180 mm) Standardowy próg 180 mm może być łączony z praktycznie wszystkimi opcjami bramy. Próg o wysokości 180 mm, nie może być zastosowany jako wyjście awaryjne. Budowa Te drzwi przejściowe mają standardowy panel dolny i uszczelnienie dolne. Część dolna musi być wzmocniona dla zapewnienia odpowiedniej sztywności i odporności na obciążenie wiatrem. Na drzwiach Obok drzwi przejściowych przejściowych Charakterystyka: Szerokość przejścia 900 mm Wysokość przejścia 2046 mm Otwieranie zawsze na zewnątrz, kąt min. 90 Zawiasy po lewej lub po prawej stronie Uszczelnienie ramy drzwi zmniejsza przepuszczalność powietrza W bramach z napędem elektrycznym wbudowany czujnik otwarcia drzwi Aluminiowa klamka Dostępne wszystkie powszechnie stosowane wkładki cylindryczne: Euro, Keso. Standard: Wkładka cylindryczna Euro Wysokiej jakości samozamykacz Zamek ewakuacyjny (opcja) Minimalna wartość DLH 2231 mm Widok progu z zewnątrz Opis 13

14 1.3 Zestawy prowadnic Ogólne Rolki płaszcza bramy poruszają się do góry i na dół w prowadnicach. Wybierając najodpowiedniejszy rodzaj prowadnic, bierze się pod uwagę kilka czynników: Wysokość nadproża Wysokość bramy Rodzaj pojazdów Obecność przeszkód pod dachem, jak rury czy belki suwnic. Przedstawione poniżej zestawy prowadnic spełnią większość wymagań. Inne rodzaje dostępne są na życzenie Prowadzenie standardowe Rodzaj budynku: większość standardowych obiektów przemysłowych. Zalety: Optymalna konstrukcja dla typowych budynków. Zestaw prowadnic do prowadzenia standardowego, z pakietem sprężyn tuż nad bramą, to najczęściej spotykane rozwiązanie Prowadzenie przewyższone Rodzaj budynku: budynek z wysokim stropem. W zestawie prowadnic do prowadzenia wysokiego pakiet sprężyn umieszczony jest wysoko nad bramą. Zalety: Brak poziomych prowadnic, które mogłyby utrudniać wysokim pojazdom przejechanie przez otwór bramy. Ten rodzaj prowadzenia jest stosowany, kiedy nad bramą jest dużo miejsca potrzebnego podczas pracy i ruchu pojazdów (np. wysokich pojazdów). Opis 14

15 1.3.4 Prowadzenie niskie Rodzaj budynku: budynek z niskim stropem. Zalety: Maksymalna wysokość światła otworu przy minimalnej wysokości nadproża. Rozwiązanie podobne do prowadzenia standardowego, ale pakiet sprężyn znajduje się na końcu prowadnic poziomych. Odległość pomiędzy otworem bramy a dachem nie musi być większa niż 265 mm Prowadzenie pionowe Rodzaj budynku: budynek z bardzo wysokim stropem i wymaganą wysoką przestrzenią roboczą. Zalety: Wysokie pojazdy mogą przejechać przez otwór bramy bez żadnych przeszkód. Jeżeli pomiędzy światłem otworu a dachem jest wystarczająco dużo miejsca, ten rodzaj prowadzenia umożliwia pionowe otwieranie bramy Prowadzenie standardowe niskie Rodzaj budynku: budynek z niskim stropem. Zalety: Większa wysokość światła otworu przy ograniczonej wysokości nadproża. Prowadzenie standardowe niskie to wersja prowadzenia niskiego, w którym pakiet sprężyn montowany jest tuż nad bramą. Opis 15

16 1.3.7 Specjalne zestawy prowadnic Zestaw prowadnic Crawford OH1042P może zostać wykonany na specjalne zamówienie i dopasowany do miejsc stanowiących pozornie niemożliwe wyzwanie. Nasi inżynierowie potrafią opracować rozwiązania dla obiektów, w których brama instalowana jest w tej samej przestrzeni, co systemy wentylacyjne, podpory suwnic itp. Przykład: Opis 16

17 1.4 Zabezpieczenia System balansujący służy do wyważania bramy poprzez przyłożenie do niej siły niemal równej masie połaci bramy. Dzięki temu bramę można ręcznie przesuwać w górę i w dół, a także pozostawić otwartą w dowolnym położeniu. System balansujący jest montowany na górze albo na końcu prowadnicy i działa następująco: Na wale nad otworem bramy zamontowane są dwie sprężyny balansujące. Na dwóch końcach tego wału znajdują się bębny linowe, z których biegną liny do dolnych narożników połaci bramy. Obrót wału powoduje ruch bramy w górę albo w dół Zabezpieczenie na wypadek zerwania linki (CBD) Zabezpieczenie na wypadek zerwania linki (CBD) jest opcjonalne. W razie awarii linki połać bramy zostanie zahamowana na odcinku mniejszym niż 300 mm, aby uniknąć szkód Urządzenia zabezpieczające Na układ wyważenia działają duże siły. Pęknięcie sprężyny lub linki sprawia, że układ traci równowagę. Dlatego brama wyposażona jest w dwa urządzenia zabezpieczające, które zatrzymują ruch bramy w dół: Zabezpieczenie na wypadek pęknięcia sprężyny SBD (standard) Zabezpieczenie na wypadek zerwania linki CDB (opcja) Zabezpieczenie na wypadek pęknięcia sprężyny (SBD) Wszystkie bramy Crawford OH1042P dostarczane są z zabezpieczeniem na wypadek pęknięcia sprężyny (SBD). W razie takiego zdarzenia, nagły spadek napięcia sprężyny uruchamia zabezpieczenie na wypadek jej pęknięcia (SBD). Wał zostaje zablokowany na odcinku ruchu bramy mniejszym niż 300 mm. Opis 17

18 1.5 Układ napędowy Rodzaje sterowania Crawford OH1042P można otwierać i zamykać ręcznie. Bramę można też wyposażyć w napęd elektryczny. Brama z napędem elektrycznym może być sterowana ręcznie albo w pełni automatycznie. Wybór optymalnego systemu sterowania zależy od natężenia ruchu, warunków klimatycznych i ciężaru bramy Linka pociągowa Bramę Crawford OH1042P można obsługiwać ręcznie przy pomocy linki pociągowej. Linka pociągowa jest bezpośrednio połączona z połacią bramy. Przekładnia typu T: Przekładnia typu U: Przekładnia łańcuchowa Bramy o większej wadze łatwiej jest obsługiwać przy pomocy przekładni łańcuchowej niż ręcznie. Istnieją trzy rodzaje przekładni łańcuchowych: Przekładnia typu D: Przekładnia łańcuchowa o przełożeniu 1:1, bezpośrednio połączona z wałem. Zalecana do bram o wadze poniżej 250 kg (wyłącznie do wałów HEX). Przekładnia typu T: Przekładnia łańcuchowa o przełożeniu 1:4, bezpośrednio połączona z wałem. Zalecana do bram o wadze poniżej 250 kg (do wszystkich typów wałów). Przekładnia typu U: Przekładnia łańcuchowa o przełożeniu 1:3, pośrednio połączona z wałem. Zalecana do bram o wadze powyżej 250 kg (do wszystkich typów wałów). Przekładnia typu D: Napęd elektryczny Crawford OH1042P może zostać wyposażona lub uzupełniona o elektryczny system sterowania. Sterowanie elektryczne daje dostęp do całej gamy funkcji Dostępu i automatyzacji, które spełniają wiele potrzeb operacyjnych, związanych z rodzajem i natężeniem ruchu, ciężarem bramy i kontrolą temperatury. Opis 18

19 1.5.2 Napęd CDM9 Systemy sterowania bramami serii Systemy sterowania serii 900 Napęd CDM9 to połączenie silnika elektrycznego CDM9 z systemem sterowania bramą serii 900. Podstawowy model CDM9 jest dostępny dla bram do 400 kg. Model CDM9 HD jest dostępny dla bram do 800 kg. Model CDM9 2H podwójnej prędkości jest dostępny dla bram do 250 kg Napęd CDM9 Zasadniczym elementem systemu jest napęd: silnik elektryczny, który napędza wał z bębnami i sprężynami balansującymi. Napęd można zainstalować w ramach modernizacji istniejącej bramy. Napęd CDM9 montuje się bezpośrednio na wale balansującym, bez potrzeby specjalnego wzmacniania ściany. Najważniejsze cechy: Płynne i ciche funkcjonowanie Łagodne rozpoczęcie ruchu i zatrzymanie Pasuje do wszystkich rodzajów prowadnic i wałów Okres eksploatacji: cykli pracy bramy (w zależności od ciężaru i temperatury), np.: temp. 0 C +40 C/ciężar 250 kg = cykli temp. -20 C +60 C/ciężar 400 kg = cykli Informacje ogólne Seria systemów sterowania bramą 900 obejmuje całą gamę skrzynek sterujących, od prostych przycisków podnoszenia, zatrzymania i opuszczania, do zaawansowanego sterowania automatycznego. Skrzynki sterujące systemów serii 900 mają stopień ochrony IP 55. Wszystkie skrzynki sterujące skonstruowane są modułowo, dzięki czemu możliwe jest dodawanie i usuwanie zabezpieczeń i funkcji automatyzacji. Dostępne są zestawy dodatkowe, w tym pętla magnetyczna, fotokomórki, radar, radio i częściowe otwieranie bramy. System sterowania bramą 920 System sterowania bramą 920 to podstawowa jednostka sterująca wyposażona w niezbędną funkcję otwierania w trybie podtrzymywania nacisku na przycisk lub otwierania impulsowego, funkcję zamykania w trybie podtrzymywania nacisku na przycisk oraz zatrzymywania, a także gniazdo na zewnętrzną skrzynkę sterującą. Ta jednostka sterująca stanowi ekonomiczne rozwiązanie w miejscach o niskiej częstotliwości otwierania bramy. Opis 19

20 System sterowania bramą 930 System sterowania bramą 930 to podstawowa jednostka sterująca wyposażona w funkcję otwierania i zamykania impulsowego oraz monitorowaną krawędź ochronną. Dostępny jest również dodatkowy zestaw funkcji modernizacyjnych, takich jak funkcja sterowania zewnętrznego, które można zainstalować w trakcie wykonywania montażu bramy lub po jej zamontowaniu. Ze względu na funkcję automatycznego otwierania i zamykania ta jednostka sterująca stanowi bardziej zaawansowane rozwiązanie w przypadku bram często używanych przez pieszych oraz wózki widłowe Dostęp i automatyzacja Liczne funkcje Crawford umożliwiają zaawansowane sterowanie otwieraniem i zabezpieczeniami. Karta specyfikacji technicznej skrzynki sterującej zawiera informacje o tym, jakie funkcje dostępne są dla różnych modeli Podstawowe funkcje sterowania System śluzowy Służy do kontroli temperatury wewnątrz budynku lub ochrony obiektu: jeżeli brama A jest otwarta, nie można otworzyć bramy B. Jeżeli otwarta jest brama B, nie można otworzyć bramy A. Brama z blokadą może mieć zapamiętane polecenie otwarcia, wybierane mikroprzełącznikiem. Zredukowane otwarcie System sterowania bramą 950 System sterowania bramą 950 to najbardziej zaawansowana jednostka sterująca, dostępna również jako jeden z wielu pakietów modernizacyjnych automatyki bram. Systemy automatyki umożliwiają obsługę bram za pomocą czujników lub sterowania zdalnego. Skrzynka sterująca wyposażona jest w trzycyfrowy wyświetlacz diagnostyczny, który ułatwia usuwanie usterek oraz informuje o liczbie cykli pracy bramy. W połączeniu ze wskaźnikiem serwisu funkcja ta pozwala zaplanować prace konserwacyjne użytkownikom, dla których brama stanowi kluczowy element logistyki wewnętrznej. Kiedy całkowite otwarcie bramy jest niepotrzebne lub niepożądane, dodatkowym przełącznikiem można unieść bramę do zaprogramowanego wcześniej położenia częściowego otwarcia. Opis 20

21 Sterowanie zewnętrzne Automatyczne funkcje sterowania Szafka sterowania zewnętrznego Dodatkowa skrzynka sterująca jest montowana na zewnątrz budynku lub wewnątrz w pobliżu bramy, jeżeli główna skrzynka sterująca musi zostać zainstalowana daleko od bramy. Montowana na ścianie wewnętrznej lub zewnętrznej obok bramy. Pętla magnetyczna Czujnik w posadzce wykrywa metalowe przeszkody (np. wózki widłowe, paletowe) i automatycznie otwiera bramę. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów. Montowany w podłożu na zewnątrz, wewnątrz i po obu stronach bramy. Włącznik sznurkowy Zdalne sterowanie Przełącznik sznurkowy znajdujący się ponad otworem bramy może być obsługiwany np. z wózka widłowego. Pociągnięcie liny otwiera zamkniętą bramę lub zamyka otwartą bramę. Montowany na konstrukcji wewnętrznej nad bramą. Ręczny nadajnik radiowy umożliwia sterowanie bramą z pojazdu lub z dowolnego miejsca znajdującego się w odległości metrów od odbiornika i anteny na bramie. Do zamykania bramy można zainstalować opcjonalną fotokomórkę. Odbiornik montowany jest w skrzynce sterującej, antena na ścianie koło bramy. Radar Fotokomórka otwierania bramy Automatyczne zamykanie Czujnik podczerwieni zamontowany nad bramą wykrywa obiekty (osoby, pojazdy) znajdujące się w określonej odległości od bramy i automatycznie ją otwiera. To idealne rozwiązanie do miejsc o intensywnym ruchu pojazdów lub ruchu pieszym. Często połączone jest z funkcją automatycznego zamykania. Montowany na ścianie wewnętrznej lub zewnętrznej nad bramą. Komplet fotokomórek na słupkach, montowanych po obu stronach bramy. Kiedy osoba lub pojazd przemieszcza się między fotokomórkami, wiązka światła zostaje przerwana i brama otwiera się. Fotokomórki montowane są na słupkach w określonej odległości od bramy. Programator czasowy zamyka bramę po ustalonym czasie odliczanym od momentu całkowitego otwarcia i/lub przerwania wiązki fotokomórki. Regulowane mikroprzełączniki w skrzynce sterującej. Opis 21

22 Zabezpieczenia Listwa kontaktowa bezpieczeństwa Fotokomórki bezpieczeństwa 1-zestaw Fotokomórki bezpieczeństwa 2-zestaw Lampy ostrzegawcze - Czerwone Standardowo wszystkie bramy z funkcją zamykania impulsowego lub zamykania automatycznego w dowolnej formie, wyposażone są w listwę bezpieczeństwa. Czujnik pneumatyczny w uszczelce dolnej wykrywa przeszkodę pod zamykającą się bramą i unosi bramę. Zainstalowana w dolnej krawędzi. W otworze bramy jest montowany zestaw nadajnika i odbiornika fotokomórki. W przypadku przerwania wiązki fotokomórki w czasie zamykania, brama zostanie zatrzymana po maks. 30mm i uniesiona do całkowitego otwarcia. Montowane w otworze bramy. Dwa zestawy fotokomórek nadajnik i odbiornik są zamontowane w świetle otworu bramowego. Jeżeli jedna z wiązek światła fotokomórek zostanie zakłócona podczas zamykania, brama zatrzyma się na drodze mniejszej od 30mm i otworzy się do pozycji pełnego otwarcia. Montowane w otworze bramy. Dwa czerwone światła ostrzegawcze migające, kiedy brama jest w ruchu. Światła pulsujące przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Opcjonalnie: Ciągły sygnał świetlny przed rozpoczęciem ruchu bramy i w trakcie jej ruchu. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy. Lampy ostrzegawcze - Zielone Światła regulujące ruchem - Czerwona & Zielona Funkcje dodatkowe Zasilacz awaryjny Jedno albo dwa zielone światła ostrzegawcze sygnalizują otwarte położenie bramy ciągłym sygnałem świetlnym. Montowane na ścianie wewnętrznej i/lub zewnętrznej obok bramy. W przypadku konieczności kierowani ruchem pojazdów, możliwe jest zamontowanie dwóch czerwonych i dwóch zielonych świateł sygnalizacyjnych wskazujących kierunek jazdy. Zielone światło włącza się po tej stronie bramy, po której wykrywany jest pierwszy zbliżający się pojazd. Wówczas po przeciwnej stronie bramy włącza się światło czerwone. Pojazdy, które znajdą się po tej stronie, muszą ustąpić pierwszeństwa pojazdom jadącym z przeciwnego kierunku na zielonym świetle. Sygnalizacja jest zwykle montowana np. w garażach parkingowych. Montowane na ścianie wewnętrznej i zewnętrznej obok bramy. Kiedy nie można dopuścić do awarii zasilania albo przewiduje się zwiększone ryzyko awarii zasilania, można zainstalować zasilacz awaryjny UPS, który dostarcza energii wystarczającej na 10 cykli pracy bramy. Montowany na ścianie wewnętrznej obok bramy. Skrzynka przekaźników Dobrze uszczelniona szafka przyłączeniowa ułatwia bezpieczne podłączenie zewnętrznego wyposażenia zasilanego wysokim napięciem. Opis 22

23 1.6 Systemy monitorowania Opcjonalnie wszystkie nasze produkty można uzupełnić o system monitorowania Crawford Monitoring System. System ten pomaga zapewnić skuteczność i bezpieczeństwo codziennych działań. Wszystkie bramy i doki przeładunkowe są podłączone do serwera systemu monitorowania, dzięki czemu można nadzorować, monitorować i sporządzać raporty dotyczące wielu aspektów eksploatacji obiektu Oszczędność energii System monitoringu przyczynia się do obniżenia kosztów energii i ma korzystny wpływ na naturalne środowisko. Utrata energii ma miejsce przy każdym otwarciu bramy. Jeszcze więcej energii traci się, gdy w momencie otwarcia bramy w doku przeładunkowym nie ma wózka widłowego. System monitoringu Crawford automatycznie dba o to, by otwarcie bramy następowało dopiero wtedy, gdy w doku przeładunkowym znajdzie się wózek widłowy, oraz o jej zamknięcie w przypadku opóźnienia danej czynności Większe bezpieczeństwo Zamykanie i blokada bram należą do oczywistych, codziennych rutynowych procedur. Jednak ręczna kontrola może być w tym wypadku czynnością czasochłonną i absorbującą. System monitoringu Crawford jest się w stanie automatycznie upewnić, czy wszystkie bramy są zamknięte i zablokowane, gdy istnieje taka potrzeba. Może także zdalnie uruchomić i odblokować wszystkie bramy i dokonywać w czasie rzeczywistym przeglądu sytuacji w budynku Zarządzanie dokami Dobrym sposobem na zwiększenie przepustowości, a tym samym wydajności w obiektach logistycznych jest ograniczenie czasu, gdy w doku przeładunkowym brak jest wózka widłowego lub znajduje się tam niewłaściwy wózek. System monitoringu firmy Crawford pozwala się zorientować w czasie rzeczywistym, który dok jest zajęty, a który wolny i przez jaki czas. Umożliwia to zarezerwowanie doków w celu wykonania czynności przeładunkowych i powiadomienie operatorów za pośrednictwem SMS. System uzyskuje informacje z kamer i innych źródeł (RFID, czytniki kart itp.), zatem aktualizacja następuje w czasie rzeczywistym Zarządzanie obiektem System monitorignu firmy Crawford przekazuje w czasie rzeczywistym informacje o stanie wszystkich bram i wyposażenia doków. W razie pojawienia się kodu usterki informacja jest automatycznie przekazywana do serwisu Crawford i natychmiast podejmowane są odpowiednie działania. Istnieje możliwość łatwej integracji innych informacji dotyczących konserwacji urządzeń, co pozwala obniżyć koszty ogólne. Opis 23

24 2. Specyfikacja 2.1 Wymiary Szerokość i wysokość światła otworu Standardowa Crawford OH1042P dostępna jest w następujących rozmiarach: Szerokość światła otworu Wysokość światła otworu Min.: 2050 mm 2150 mm Maks.: 8000 mm 6000 mm Na życzenie dostępne rozmiary do x 6000 mm Przekrój pionowy Rozmiary sekcji Wysokość sekcji: 545 mm Wysokość sekcji górnej: mm po przycięciu Grubość: 42 mm Wysokość połaci bramy reguluje się, przycinając sekcję górną. 1) Uszczelka górna 2) Połączenie profili z zabezpieczeniem przed przytrzaśnięciem palców i uszczelkami 3) Arkusz blachy wewnętrznej i zewnętrznej 4) Wewnętrzne wzmocnienia stalowe, zapewniające punkty mocowania 5) Okno (opcjonalne) 6) Rama z wysokoudarowego polistyrenu 7) Wzmocnienie przeciwwiatrowe (w razie potrzeby) 8) Uchwyt do opuszczania/podnoszenia 9) Izolacja (poliuretan bezfreonowy/spieniany wodą) 10) Uszczelka dolna Specyfikacja 24

25 2.2 Okna i drzwi osobowe Liczba okien W przypadku okien i drzwi przejściowych, szerokość światła podzielona jest na określoną siatkę. Liczba okien zależy od szerokości światła bramy oraz obecności drzwi przejściowych. Okna Liczba okien mm mm mm mm mm mm mm mm mm mm mm Opcjonalnie: Jedno okno po zewnętrznej, lewej albo prawej stronie sekcji Okna Szerokość światła otworu (bez drzwi przejściowych) Bez drzwi przejściowych DARP DAOP Szerokość światła otworu (z drzwiami przejściowymi) Drzwi przejściowe z niskim progiem Wymiary otworu drzwi przejściowych Szerokość 900 mm Wysokość od poziomu 2056 mm podłoża: Umiejscowienie drzwi * Szerokość światła otworu * Jeżeli brama ma sekcje ramowe, ze względów konstrukcyjnych nie można zainstalować drzwi w sekcjach skrajnych. Dopuszczalne wymiary bram Dopuszczalny minimalny wymiar DLW Dopuszczalny maksymalny wymiar DLW Dopuszczalny minimalny wymiar DLH Dopuszczalny maksymalny wymiar DLH Wymagania Nr sekcji mm mm 2 lub mm mm 6050 mm 2241 mm 6050 mm Jeżeli brama ma napęd elektryczny i jest zamykana impulsowo albo automatycznie, konieczne są fotokomórki wyprzedzające, które wykrywają osoby i przedmioty w otworze bramy podczas zamykania. Możliwe tylko z panelową sekcją dolną. * Umiejscowienie i kierunek otwierania drzwi przejściowych zależy od całkowitej szerokości bramy i ciężaru przeszkleń. Więcej informacji można uzyskać, kontaktując się z lokalnym działem sprzedaży ASSA ABLOY. Z drzwiami przejściowymi DARP Specyfikacja Wysokość progu: Zamek: 30 mm z uszczelką dolną Zależnie od rynku DAOP Specyfikacja 25

26 2.2.4 Drzwi przejściowe z progiem standardowym (180 mm) Wymiary otworu drzwi przejściowych Szerokość 900 mm Wysokość od poziomu 2046 mm podłoża: Umiejscowienie drzwi * Szerokość światła otworu Nr sekcji mm mm 2 lub mm 3 * Umiejscowienie i kierunek otwierania drzwi przejściowych zależy od całkowitej szerokości bramy i ciężaru przeszkleń. Więcej informacji można uzyskać, kontaktując się z lokalnym działem sprzedaży ASSA ABLOY. 2.3 Sterowanie bramą Kryteria wyboru rodzaju sterowania Rozmiar bramy m2 Obsługa ręczna Napęd elektryczny Sterowanie automatyczne Liczba otworzeń / dzień >25/dzień 0 10 / / / / / / / > / / > 42* / / Kryteria wyboru napędu bramy Dopuszczalne wymiary bram Dopuszczalny minimalny wymiar DLW Dopuszczalny maksymalny wymiar DLW 2050 mm 6050 mm Dopuszczalny minimalny wymiar DLH Dopuszczalny maksymalny wymiar DLH 2248 mm 6050 mm Specyfikacja Wysokość progu: Zamek: 180 mm z uszczelką dolną Zależnie od rynku Liczba cykli bramy/dzień 1. Powyżej 300 dni/rok 2. Powyżej 220 dni/rok Średni ciężar bramy Brama stalowa: 13 kg/m 2 Brama aluminiowa: 10 kg/m 2 Specyfikacja 26

27 2.3.3 Systemy sterowania bramami serii 900 Kryteria wyboru Dostępne funkcje Systemy sterowania bramami 900 Kryteria wyboru automatyki Zestaw automatyki D to pakiety najczęściej stosowanych rozwiązań. Zestawy te można uzupełnić o dodatki do zestawów D. Zestawy D1 D2 D3 D4 D5 D6 D7 automatyki D Blokada Pętla magnetyczna Otwieranie (impulsowe) Otwieranie (podtrzymanie przycisku) Stop Zamykanie (impulsowe) Zamykanie (podtrzymanie przycisku) Listwa krawędziowa Sposoby otwierania Funkcja jednoprzyciskowa Wyświetlacz (diagnostyka) Sygnalizacja świetlna zielone i czerwone Światła ostrzegawcze czerwone Dodatki do zestawów D Światła ostrzegawcze zielone Skrzynka przekaźników Radar Standard Opcja / Dostępne Wskaźnik serwisowy Standard Opcja / Dostępne Specyfikacja 27

28 Poniższe opcje można wybierać indywidualnie, wzbogacając funkcjonalność skrzynki sterującej. Funkcje opcjonalne Kompletne zestawy Zestaw automatyki D- Podstawowe funkcje sterowania Blokada Otwarcie częściowe Dodatkowe funkcje sterowania Zewnętrzna skrzynka z przyciskami Przełącznik cięgna Zdalne sterowanie otwórz/stop/zamknij Zdalne sterowanie Obsługa jednoprzyciskowa Funkcje automatyki sterowania Automatyczne zamykanie Fotokomórka otwiera bramę Funkcje bezpieczeństwa Fotokomórka zabezpieczająca (1 lub 2) Francuskie przepisy dot. bezpieczeństwa Funkcje dodatkowe UPS Zasilacz awaryjny Skrzynka przekaźników Standard Opcja / Dostępne Specyfikacja 28

29 3. Wydajność CEN 3.1 Oczekiwany okres eksploatacji cykli pracy bramy lub 10 lat (w normalnym środowisku przemysłowym) Sprężyny: cykli pracy bramy 3.2 Odporność na obciążenie wiatrem EN12424 Bez drzwi przejściowych Z drzwiami Próg Próg przejściowymi standardowy niski Wynik testu Klasa 3 Klasa 3 Klasa 2 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności > 1000 Wyjątek: umowa pomiędzy producentem a dostawcą Powierzchnia bramy 4000 x 3310 mm 3.3 Odporność na przenikanie wody EN12425 Bez drzwi przejściowych Z drzwiami przejściowymi Wynik testu Klasa 3 Klasa 0 Klasa Ciśnienie Pa (N/m 2 ) Dane techniczne 0 - Nie określono wydajności 1 30 Strumień wody przez 15 minut 2 50 Strumień wody przez 20 minut 3 > 50 Wyjątek: umowa pomiędzy producentem a dostawcą Powierzchnia bramy 4000 x 3310 mm Wydajność CEN 29

30 3.4 Przepuszczalność powietrza EN12426 Bez drzwi przejściowych Z drzwiami przejściowymi Wynik testu Klasa 3 Klasa 2 Klasa Przepuszczalność powietrza dp przy ciśnieniu 50 Pa (m 3 /m 2 /h) ,5 6 Wyjątek: umowa pomiędzy producentem a dostawcą Powierzchnia bramy 4000 x 3310 mm 3.5 Współczynnik przenikania ciepła EN12428 Stal Aluminium Współczynnik przenikania ciepła 3.6 Izolacja akustyczna ISO ,10 W/(m².K) Brama stalowa (powierzchnia bramy 5000 x 5000 mm). Obliczenia termiczne dla konkretnych rozmiarów i konfiguracji bram dostępne na życzenie Stal Izolacja akustyczna * R 25 db * Powierzchnia bramy 4000 x 2500 mm, bez drzwi przejściowych (może być inna dla bram innych rozmiarów) 3.7 Działające siły i bezpieczne otwarcie 1,14 W/(m 2.k) EN12453 i EN12604 Siła zgniatająca (N) Siła zgniatająca (N) Siła zgniatająca (N) Wysokość otwarcia mm 200 mm od prawej krawędzi bocznej W środku otworu bramy 50 mm Spełnia Spełnia Spełnia 300 mm Spełnia Spełnia Spełnia 200 mm od lewej krawędzi bocznej Siła zgniatająca to siła potrzebna do aktywacji krawędzi ochronnej. Maksymalna dopuszczalna siła, według normy EN12453 Bezpieczeństwo mechanicznej obsługi bram, to 400 N w czasie maksymalnym 0,75 s. Wydajność CEN 30

31 4. Wymagania przestrzenne i obiektowe 4.1 Przygotowanie budynku Przygotowanie do montażu Crawford OH1042P wysyłana jest w częściach i składana w miejscu instalacji. Dostawa obejmuje wszystkie niezbędne materiały instalacyjne. Dla każdego rodzaju prowadzenia Crawford oferuje zestawy montażowe dostosowane do instalacji w danym budynku. 1) Stal 2) Drewno 3) Cegła i beton Odchylenie paneli bramy Wymienione poniżej bramy muszą być instalowane na ramie, wyposażone w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW < 4000 mm z wysokim prowadzeniem, w ciemnym kolorze zewnętrznym, wychodzące na południe Przygotowanie elektryczne Brama ręczna nie wymaga zasilania elektrycznego. W przypadku bramy z napędem elektrycznym, aby automat działał poprawnie, spełnione muszą być następujące wymagania środowiskowe i elektryczne: CDM9 CDM9 HD CDM9 2H Zasilanie: +/- 10% 230 V AC jednofazowe 50/60 Hz 230 V AC jednofazowe 50/60 Hz 230 V AC jednofazowe 50/60 Hz Moc: 0,37 kw 0,6 kw 0,37 kw Stopień ochrony: IP55, bez złącza IP 44 IP55, bez złącza IP 44 IP55, bez złącza IP 44 Dopuszczalny maksymalny 400 kg 800 kg 250 kg ciężar bramy: Zakres temperatur pracy: od -20ºC do +55ºC* od -20ºC do +55ºC* od -20ºC do +55ºC* Współczynnik czasu pracy: ED = 30% S3 10 min. w trybie przerywanym ED = 30% S3 10 min. w trybie przerywanym Przygotowanie do montażu: - Do montażu na ścianie potrzebny jest dodatkowy kątownik mocujący ED = 30% S3 10 min. w trybie przerywanym - *) Normalna prędkość otwierania w temperaturze do -8 C. W temperaturze -8ºC -20ºC prędkość otwierania w czasie pierwszego cyklu jest zmniejszana w celu wydłużenia okresu eksploatacji automatu. Opcjonalny element grzewczy umożliwia pracę w temperaturach do -30ºC Wymagania przestrzenne i obiektowe 31

32 4.2 Wymagania przestrzenne DLH = Wysokość światła Wysokość światła otworu bramy DLW = Szerokość światła Szerokość światła otworu bramy D = Głębokość Odległość pomiędzy wewnętrzną powierzchnią ściany a końcem poziomej prowadnicy h = Wysokość Dodatkowa wysokość wymagana nad wysokością światła dodatkowa SL = Przestrzeń boczna, Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. lewa strona SR = Przestrzeń boczna, prawa strona Przestrzeń wymagana do zamontowania prowadnic obok światła otworu. Szare obszary na ilustracjach pokazują wolną przestrzeń, niezbędną do ruchu bramy. Dodatkowa przestrzeń wymagana dla bram z napędem elektrycznym określona jest w specyfikacji technicznej napędu. Dodatkowa przestrzeń wymagana dla drzwi przejściowych określona jest w specyfikacji technicznej drzwi przejściowych. Wymagania przestrzenne i obiektowe 32

33 4.2.1 Wymagania wolnej przestrzeni SL DLW 8000 mm DLH 6000 mm h 485 mm (dla DLH 4500 mm) 510 mm (dla DLH > 4500 mm) SL/SR* mm D DLH mm * Dla bramy z napędem elektrycznym, SL albo SR = 320 mm po stronie napinacza. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 33

34 4.2.2 Wymagania wolnej przestrzeni SLL DLW 5500 mm DLH 4250 mm h 400 mm SL/SR* mm D DLH mm * Dla bramy z napędem elektrycznym, SL albo SR = 320 mm po stronie napinacza. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 34

35 4.2.3 Wymagania wolnej przestrzeni HL DLW* 8000 mm DLH 6000 mm h HL+320 mm (dla HL 3400 mm) HL+370 mm (dla HL > 3400 mm) SL/SR** mm D DLH - HL mm * Wymienione poniżej bramy muszą być instalowane na ramie, wyposażone w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW > 4000 mm w ciemnym kolorze zewnętrznym, wychodzące na południe. ** Dla bramy z napędem elektrycznym, z napinaczem, SL albo SR = 320 mm po stronie napinacza. Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 35

36 4.2.4 Wymagania wolnej przestrzeni LL DLW 8000 mm DLH 6000 mm h* 265 mm (dla 250 kg) 300 mm (dla > 250 kg lub z drzwiami przejściowymi) SL/SR** mm D DLH mm *Jeśli ciężar bramy przekracza 250 kg i/lub zainstalowane są drzwi przejściowe: h=300 mm ** Dla bramy z napędem elektrycznym, SL i SR = 320 mm (ze względu na napinacze). Widok z boku Widok z góry Wymagania przestrzenne i obiektowe 36

37 4.2.5 Wymagania przestrzenne VL DLW * 8000 mm DLH 5500 mm h DLH mm SL/SR mm D jeśli VLA = 450 mm jeśli VLT = 525 mm * Dla bram VL: DLW 3000 mm i DLH 3350 = VLA = bez belki Dla bram VL: DLW >3000 mm albo DLH >3350 = VLT = z belką utrzymującą układ balansujący Wymienione poniżej bramy muszą być instalowane na ramie, wyposażone w uszczelkę górną A-65. Bramy DLW > 6000 mm Bramy DLW > 4000 mm w ciemnym kolorze zewnętrznym, wychodzące na południe. Wymagania przestrzenne i obiektowe 37

38 4.2.6 Wymagania wolnej przestrzeni napęd bramy Przekładnia łańcuchowa Wymagania wolnej przestrzeni Lokalizacja Dodatkowe wymagania wolnej przestrzeni (mm) Przekładnia typu D Przekładnia typu T Przekładnia typu U Strona lewa/prawa CDM9 (HD / 2H) Lokalizacje instalacji Lokalizacja napędu CDM9 (HD / 2H) DLH DLW 140 Wymagania przestrzenne i obiektowe 38

39 5. Serwis Programy konserwacji zapobiegawczej i usługi modernizacyjne Kiedy ruch w przedsiębiorstwie uzależniony jest od rozwiązań wejść i wjazdów, trzeba zadbać o ich prawidłowe działanie. ASSA ABLOY Entrance Systems oferuje specjalistyczne porady w zakresie konserwacji zapobiegawczej i modernizacji. Oferta programów konserwacyjnych oraz usług modernizacyjnych opiera się na rozległym doświadczeniu w pracy z urządzeniami nie tylko naszych marek, ale również rozwiązaniami innych producentów. Do dyspozycji naszych klientów znajduje się wyspecjalizowany personel techniczny, od dziesięcioleci z powodzeniem wykonujący prace konserwacyjne i naprawcze. Programy konserwacji zapobiegawczej Naszym stałym celem jest ograniczanie do minimum strat czasu, energii oraz nieplanowanych przestojów w pracy. Świadczymy całodobowe usługi serwisowe bram przemysłowych i systemów przeładunkowych niezależnie od rodzaju i marki urządzeń. Nasza oferta pakietów Pro-Active Care zapewnia niezawodne funkcjonowanie wejść i wjazdów. Naturalnie oferujemy również modernizację rozwiązań wejść i wjazdów w celu dostosowania ich do potrzeb konkretnego przedsiębiorstwa. Pro-Active Care Konserwacja zapobiegawcza dopasowana do Państwa biznesu Systematyczne przeglądy konserwacyjne mogą wydłużyć żywotność urządzeń i zapobiec niespodziewanym awariom. Nasi technicy dysponują wiedzą i narzędziami niezbędnymi do przeprowadzenia serwisu automatycznych wejść oraz wjazdów, niezależnie od marki i typu urządzeń. Pro-Active Bronze Fundamentem wszystkich planów Pro-Active jest pewność, że posiadane urządzenie podlega regularnym kontrolom, spełnia aktualnie obowiązujące normy bezpieczeństwa i działa bez zarzutu. Każdy plan obejmuje szereg wizyt, zaplanowanych zależnie od potrzeb. Jakiekolwiek nieplanowane wizyty serwisowe w okresie obowiązywania umowy (w tym robocizna, dojazd i części) są realizowane po preferencyjnych stawkach. Pro-Active Silver Pakiet ten zapewnia wszystkie korzyści dostępne w ramach pakietu Pro-Active Bronze, z tą różnicą, że koszt robocizny i dojazdu jest uwzględniony w cenie pakietu, o ile wezwanie serwisowe nastąpi w ramach regularnych godzin pracy. W okresie obowiązywania umowy dodatkowe opłaty pobierane są wyłącznie za części. Pro-Active Gold Pakiet ten zapewnia całkowitą ochronę Państwa rozwiązań wejść i wjazdów. Obejmuje wszystkie korzyści dostępne w ramach pakietu Pro-Active Silver, a dodatkowo wymianę części w przypadku nieplanowanej naprawy lub zaplanowanego przeglądu okresowego. Pakiet Pro-Active Gold to doskonały sposób na rozplanowanie całorocznych wydatków związanych z obsługą i utrzymaniem wejść i wjazdów. Pro-Active Tailor-Flex Jest to nasza najbardziej elastyczna oferta usług konserwacyjno-serwisowych. Pakiet Pro-Active Tailor-Flex projektowany jest przez klienta. Pozwala zaplanować wydatki związane z utrzymaniem wejść i wjazdów, dostosowując je do realnego budżetu. Umożliwia dodawanie i usuwanie poszczególnych usług serwisowych przy jednoczesnym spełnieniu wymagań odnośnie funkcjonalności i bezpieczeństwa. Modernizacja Wejścia i wjazdy to długofalowe inwestycje, po których spodziewamy się tego, co najlepsze. Produkty zmieniają się z upływem czasu, podobnie jak regulacje prawne i charakter działalności przedsiębiorstw. Pomagamy Państwu w zmniejszeniu zużycia energii i spełnieniu współczesnych standardów. Służymy poradą i zestawami modernizacyjnymi przestarzałych instalacji, zapewniając zgodność z przepisami i optymalne funkcjonowanie przez wiele kolejnych lat. Re-active Service Serwis Kontrola naprawczy bezpieczeństwa Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Inne potrzeby indywidualne, takie jak czas reagowania, dokumentacja eksploatacyjno-informacyjna i zaawansowane szkolenia użytkowników Wymiana zużytych części zgodnie z zapobiegawczym programem wymiany części eksploatacyjnych Wymiana części w razie awarii Dojazd i robocizna w przypadku dodatkowych wezwań Zapobiegawcze przeglądy konserwacyjne. 1-4 wizyty w roku Dojazd i robocizna w ramach programu zapobiegawczych przeglądów konserwacyjnych Czas reagowania i priorytetowa realizacja zadań do 24 godz. Prewencyjne przeglądy konserwacyjne, planowane zgodnie z najbardziej rygorystycznymi normami na rynku Kontrolę bezpieczeństwa i jakości zgodnie z obowiązującymi przepisami i normami. Dokumentacja wyników kontroli Dokumentacja stanu technicznego urządzenia, szacowania i wykonanej usługi serwisowej, sporządzana w miejscu instalacji Wyszkolony i fachowy personel techniczny dysponujący bogatą wiedzą, nowoczesnym sprzętem i odpowiednimi częściami* Infolinia dla klientów programu = w cenie pakietu = dodatkowo płatne po preferencyjnych stawkach * Pojazdy serwisowe są zaopatrzone w oryginalne i nowe części zamienne Serwis 39

40 Spis treści A Automatyczne funkcje sterowania.21 Automatyczne zamykanie B Budowa...7 C CDM9 (HD / 2H) Lokalizacje instalacji 38 Charakterystyka produktu...3 D Dane techniczne...3 DAOP DARP Dostęp i automatyzacja Drzwi przejściowe z niskim progiem 12, Drzwi przejściowe z progiem standardowym (180 mm)... 13, 26 Działające siły i bezpieczne otwarcie 30 F Fotokomórka otwierania bramy Fotokomórki bezpieczeństwa 1-zestaw 22 Fotokomórki bezpieczeństwa 2-zestaw 22 Funkcje dodatkowe I Informacja o prawach autorskich i wyłączeniu odpowiedzialności...2 Informacje ogólne Izolacja akustyczna K Kolory...8 Kolory opcjonalne *...8 Kolory standardowe...8 Kryteria wyboru napędu bramy Kryteria wyboru rodzaju sterowania 26 L Lampy ostrzegawcze - Czerwone Lampy ostrzegawcze - Zielone Liczba okien Linka pociągowa Listwa kontaktowa bezpieczeństwa 22 M Materiał...7 N Napęd CDM Napęd CDM9 Systemy sterowania bramami serii Napęd elektryczny O Oczekiwany okres eksploatacji Odchylenie paneli bramy Odporność na obciążenie wiatrem 29 Odporność na przenikanie wody Ogólne...6, 14 Okna... 11, 25 Okna i drzwi osobowe Opcje...6 Opis...6 Oszczędność energii P Pętla magnetyczna Podstawowe funkcje sterowania Połać bramy...7 Prowadzenie niskie Prowadzenie pionowe Prowadzenie przewyższone Prowadzenie standardowe Prowadzenie standardowe niskie Przekładnia łańcuchowa Przekładnia łańcuchowa Wymagania wolnej przestrzeni Przekrój pionowy Przepuszczalność powietrza Przygotowanie budynku Przygotowanie do montażu Przygotowanie elektryczne R Radar Rodzaje sterowania Rozmiary sekcji Rygiel S Sekcja ramowa Sekcje nieruchome Serwis Skrzynka przekaźników Specjalne zestawy prowadnic Specyfikacja Standard...6 Sterowanie bramą Sterowanie zewnętrzne Światła regulujące ruchem - Czerwona & Zielona System śluzowy System sterowania bramą System sterowania bramą System sterowania bramą Systemy monitorowania Systemy sterowania bramami 900 Kryteria wyboru automatyki Systemy sterowania bramami serii 900 Kryteria wyboru Systemy sterowania serii Szafka sterowania zewnętrznego Szerokość i wysokość światła otworu 24 U Uchwyt Układ napędowy Urządzenia zabezpieczające Uszczelka boczna...9 Uszczelka dolna...9 Uszczelka górna...9 Uszczelnienia
