1 MOSAICO ENGINEERING Instrukcja użytkownika PL

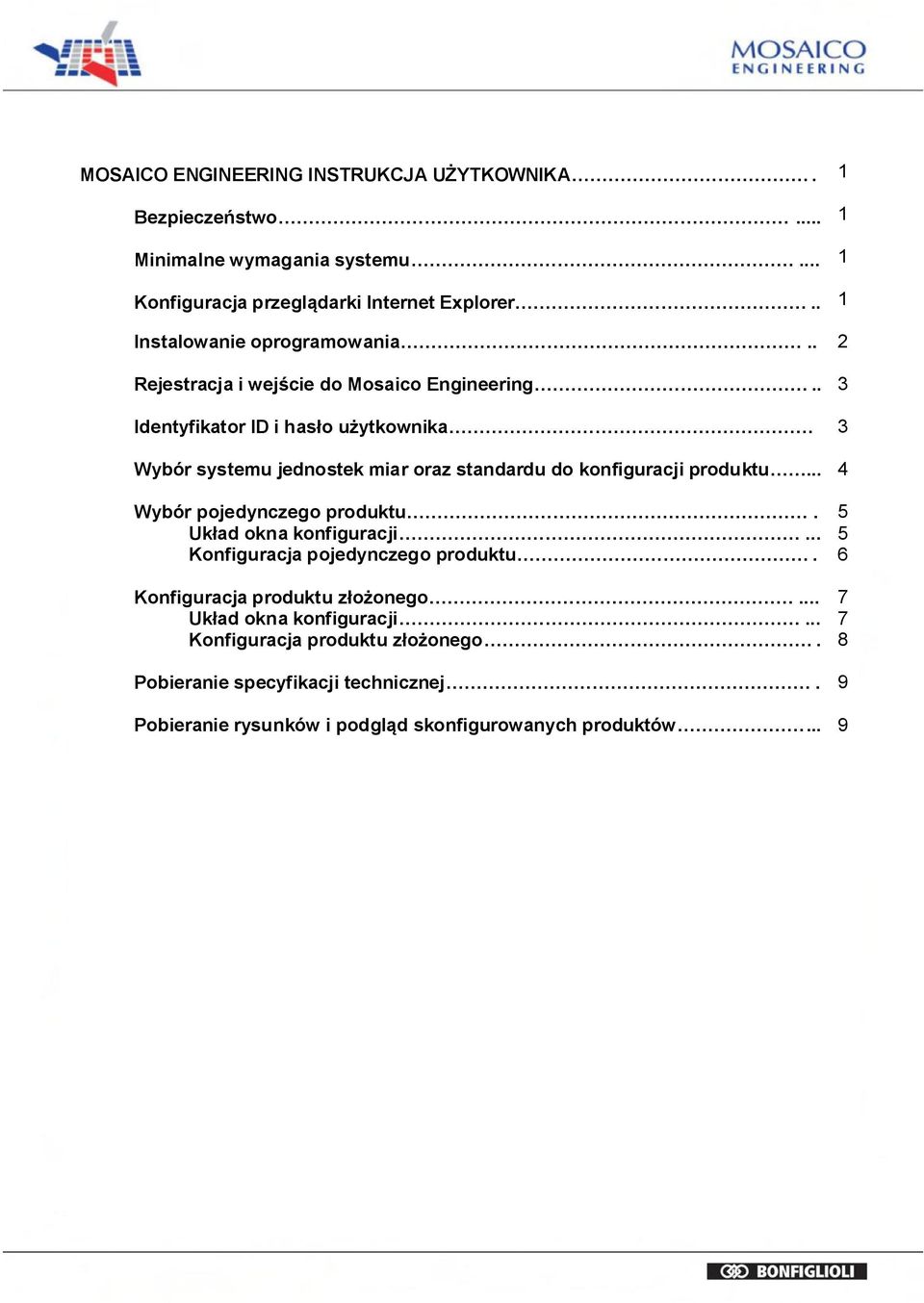

2 MOSAICO ENGINEERING INSTRUKCJA UŻYTKOWNIKA. 1 Bezpieczeństwo... 1 Minimalne wymagania systemu... 1 Konfiguracja przeglądarki Internet Explorer.. 1 Instalowanie oprogramowania.. 2 Rejestracja i wejście do Mosaico Engineering.. 3 Identyfikator ID i hasło użytkownika 3 Wybór systemu jednostek miar oraz standardu do konfiguracji produktu... 4 Wybór pojedynczego produktu. 5 Układ okna konfiguracji... 5 Konfiguracja pojedynczego produktu. 6 Konfiguracja produktu złożonego... 7 Układ okna konfiguracji... 7 Konfiguracja produktu złożonego. 8 Pobieranie specyfikacji technicznej. 9 Pobieranie rysunków i podgląd skonfigurowanych produktów... 9

3 MOSAICO ENGINEERING INSTRUKCJA UŻYTKOWNIKA Bezpieczeństwo Bezpieczeństwo oraz poufność danych gwarantowane są dzięki zastosowaniu następujących środków: 1. Funkcja Change Password zaleca zmianę hasła przy pierwszym zalogowaniu w systemie. 2. Przy pięciokrotnej próbie zalogowania się w systemie niewłaściwym hasłem lub ID użytkownika konto jest blokowane. 3. W przypadku zgubienia/zapomnienia hasła lub ID użytkownika wpisz swój adres (identyczny z podanym podczas rejestracji) na stronie logowania do MOSAICO a otrzymasz je zwrotnie. Minimalne wymagania systemu Do poprawnego funkcjonowania, Mosaico Engineering wymaga następujących minimalnych parametrów systemu: Dostęp do Internetu Microsoft Explorer 5.0 lub nowszy Minimalna rozdzielczość wyświetlania 1024x768 pikseli Konfiguracja przeglądarki Internet Explorer Przed instalacją oprogramowania wspomagaj ącego działanie Mosaico skonfiguruj przeglądarkę Internet Explorer jak podano poniżej: Uruchom Internet Explorer. W menu Narzędzia wybierz polecenie Opcje internetowe W zakładce Zabezpieczenia wybierz Poziom niestandardowy. Wybierz opcje zaznaczone czerwoną ramką jak poniżej w oknie A. Zatwierdzając wybór i wróć do okna Opcje internetowe. Wybierz zakładkę Zaawansowane i aktywuj opcje zaznaczone czerwoną ramką jak poniżej w oknie B.

4 Pozostałe ustawienia dla przeglądarki Internet Explorer 7.0 Instalowanie oprogramow ania Do pełnego funkcjonowania Mosaico Engineering, wymagane jest dodatkowo następujące oprogramow anie: JT2Go video module Jest to składnik UGS umożliwiający podgląd generow anej bryły 3D. Oprogramowanie JT2Go video module można pobrać pod adresem:

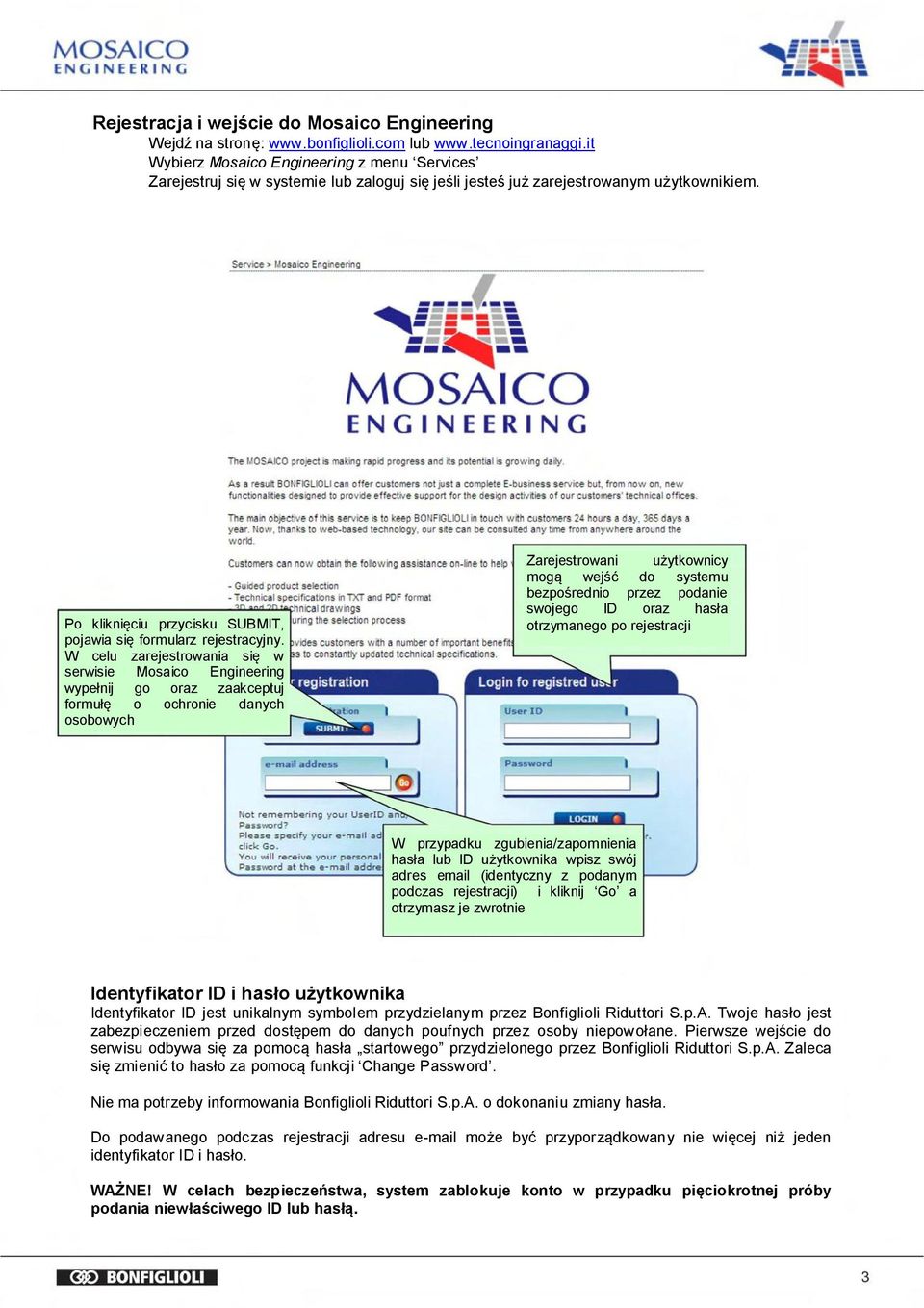

5 Rejestracja i wejście do Mosaico Engineering Wejdź na stronę: lub Wybierz Mosaico Engineering z menu Services Zarejestruj się w systemie lub zaloguj się jeśli jesteś już zarejestrowanym użytkownikiem. Zarejestrowani użytkownicy mogą wejść do systemu bezpośrednio przez podanie swojego ID oraz hasła otrzymanego po rejestracji Po kliknięciu przycisku SUBMIT, pojawia się formularz rejestracyjny. W celu zarejestrowania się w serwisie Mosaico Engineering wypełnij go oraz zaakceptuj formułę o ochronie danych osobowych W przypadku zgubienia/zapomnienia hasła lub ID użytkownika wpisz swój adres (identyczny z podanym podczas rejestracji) i kliknij Go a otrzymasz je zwrotnie Identyfikator ID i hasło użytkownika Identyfikator ID jest unikalnym symbolem przydzielanym przez Bonfiglioli Riduttori S.p.A. Twoje hasło jest zabezpieczeniem przed dostępem do danych poufnych przez osoby niepowołane. Pierwsze wejście do serwisu odbywa się za pomocą hasła startowego przydzielonego przez Bonfiglioli Riduttori S.p.A. Zaleca się zmienić to hasło za pomocą funkcji Change Password. Nie ma potrzeby informowania Bonfiglioli Riduttori S.p.A. o dokonaniu zmiany hasła. Do podawanego podczas rejestracji adresu może być przyporządkowany nie więcej niż jeden identyfikator ID i hasło. WAŻNE! W celach bezpieczeństwa, system zablokuje konto w przypadku pięciokrotnej próby podania niewłaściwego ID lub hasłą.

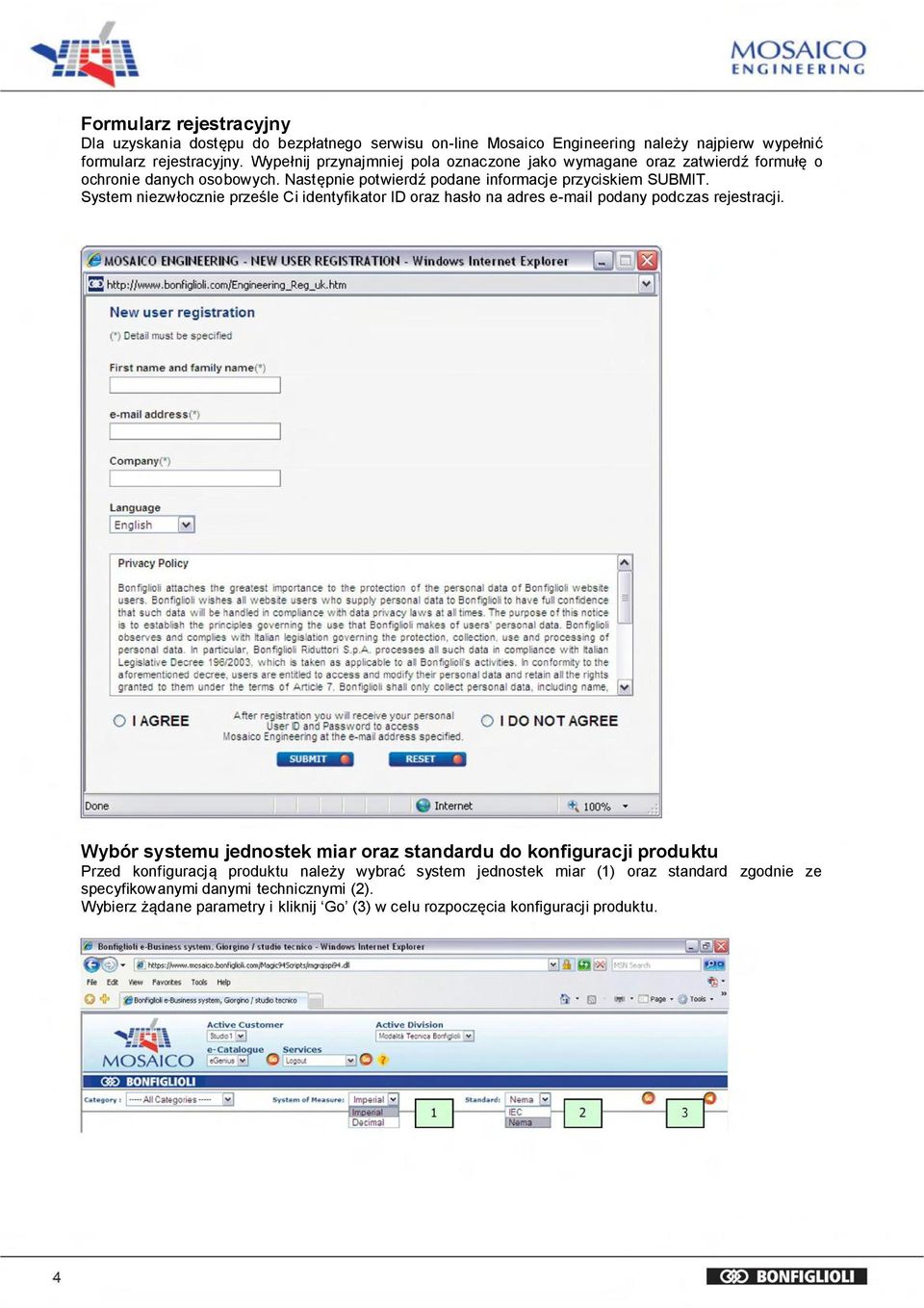

6 Formularz rejestracyjny Dla uzyskania dostępu do bezpłatnego serwisu on-line Mosaico Engineering należy najpierw wypełnić formularz rejestracyjny. Wypełnij przynajmniej pola oznaczone jako wymagane oraz zatwierdź formułę o ochronie danych osobowych. Następnie potwierdź podane informacje przyciskiem SUBMIT. System niezwłocznie prześle Ci identyfikator ID oraz hasło na adres podany podczas rejestracji. Wybór systemu jednostek miar oraz standardu do konfiguracji produktu Przed konfiguracją produktu należy wybrać system jednostek miar (1) oraz standard zgodnie ze specyfikowanymi danymi technicznymi (2). Wybierz żądane parametry i kliknij Go (3) w celu rozpoczęcia konfiguracji produktu.

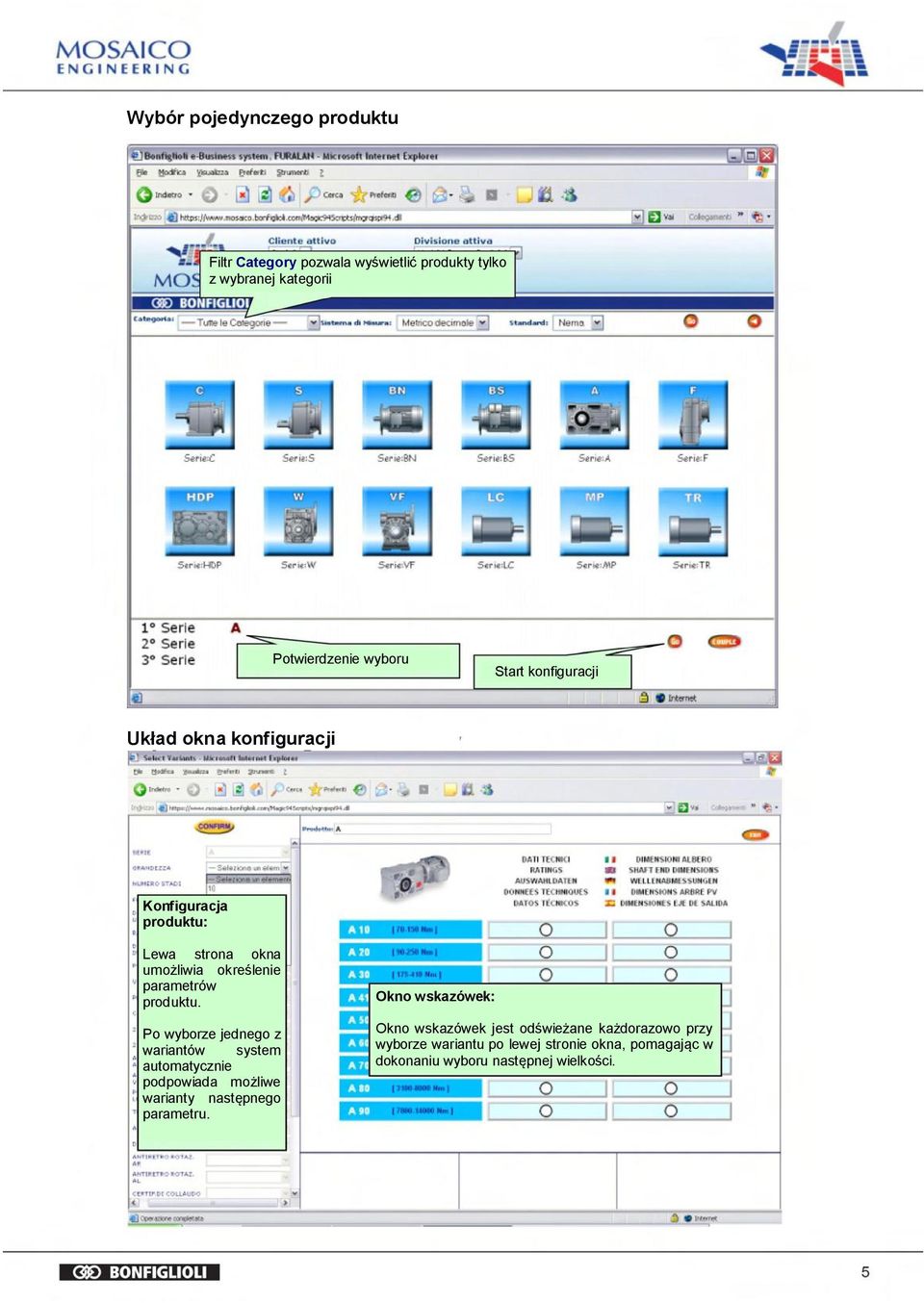

7 Wybór pojedynczego produktu Filtr Category pozwala wyświetlić produkty tylko z wybranej kategorii Potwierdzenie wyboru Start konfiguracji Układ okna konfiguracji Konfiguracja produktu: Lewa strona okna umożliwia określenie parametrów produktu. Po wyborze jednego z wariantów system automatycznie podpowiada możliwe warianty następnego parametru. Okno wskazówek: Okno wskazówek jest odświeżane każdorazowo przy wyborze wariantu po lewej stronie okna, pomagając w dokonaniu wyboru następnej wielkości.

8 Konfiguracja pojedynczego produktu Zaloguj się w serwisie Mosaico. Aby wybrać pojedynczy produkt (przekładnię, silnik lub wariator) wybierz żądany produkt i kliknij przycisk Go pojawiający się po prawej stronie w dolnej części okna. Przycisk CONFIRM: Ten przycisk pulsuje po podaniu wszystkich podstawowych danych. Zwróć uwagę na konfigurację parametrów opcjonalnych. Kliknij przycisk CONFIRM tylko wtedy kiedy zakończyłeś specyfikowanie parametrów podstawowych oraz opcjonalnych. Po kliknięciu przycisku CONFIRM kończy się etap konfiguracji i otwiera się okno pobierania specyfikacji technicznej oraz rysunków.

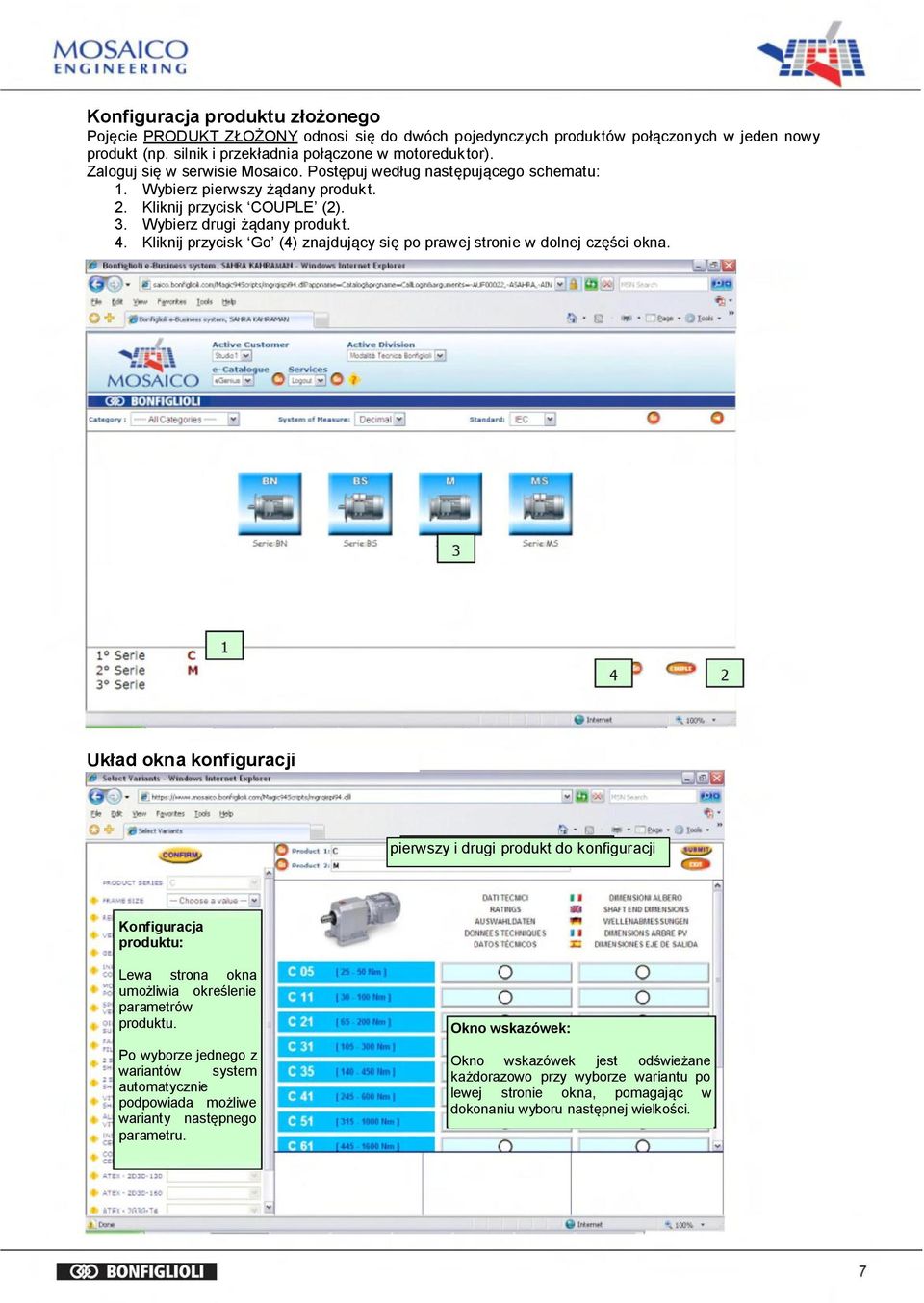

9 Konfiguracja produktu złożonego Pojęcie PRODUKT ZŁOŻONY odnosi się do dwóch pojedynczych produktów połączonych w jeden nowy produkt (np. silnik i przekładnia połączone w motoreduk tor). Zaloguj się w serwisie Mosaico. Postępuj według następującego schematu: 1. Wybierz pierwszy żądany produk t. 2. Kliknij przycisk COUPLE (2). 3. Wybierz drugi żądany produk t. 4. Kliknij przycisk Go (4) znajdujący się po prawej stronie w dolnej części okna. Układ okna konfiguracji pierwszy i drugi produkt do konfiguracji Konfiguracja produktu: Lewa strona okna umożliwia określenie parametrów produktu. Po wyborze jednego z wariantów system automatycznie podpowiada możliwe warianty następnego parametru. Okno wskazówek: Okno wskazówek jest odświeżane każdorazowo przy wyborze wariantu po lewej stronie okna, pomagając w dokonaniu wyboru następnej wielkości.

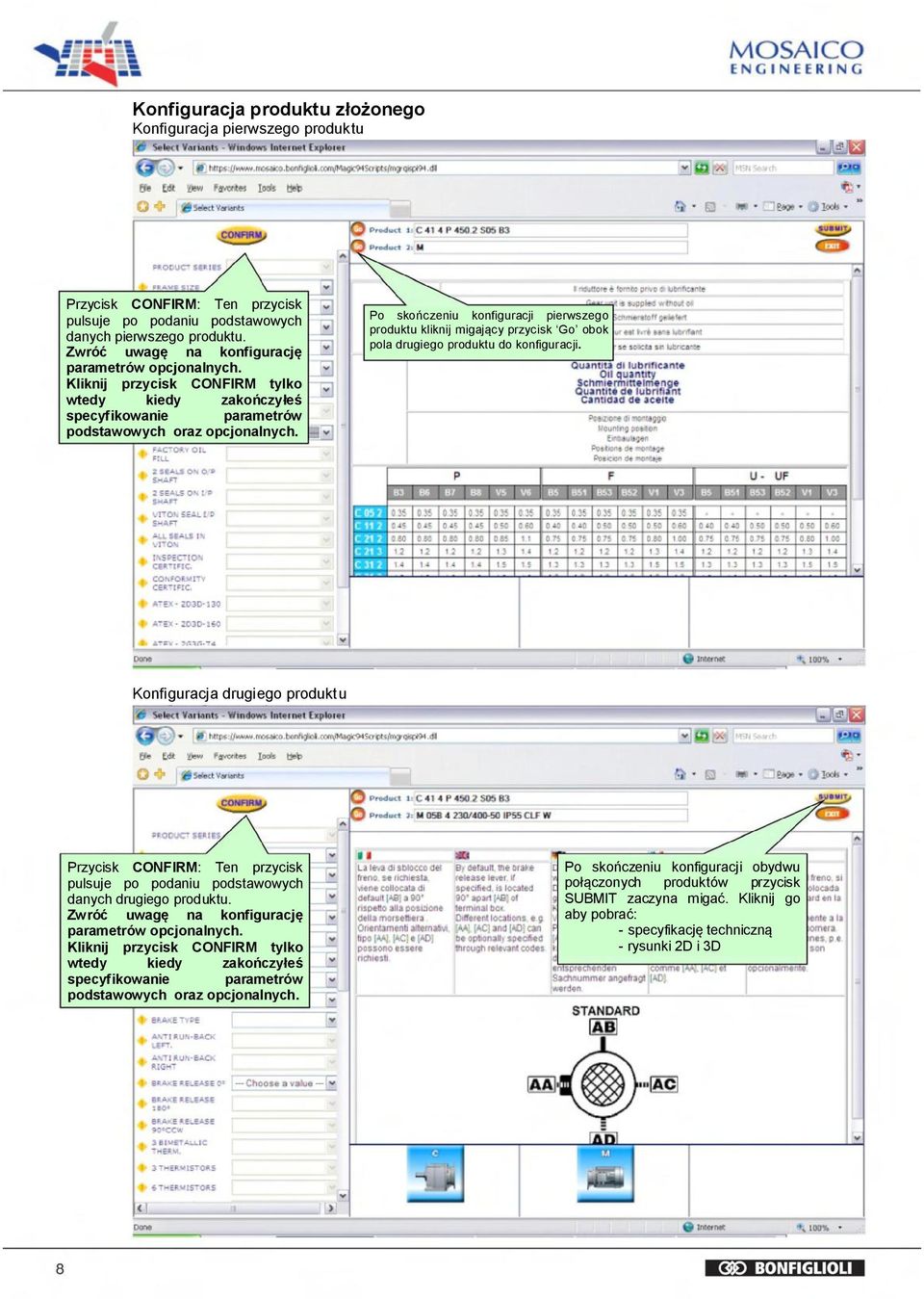

10 Konfiguracja produktu złożonego Konfiguracja pierwszego produktu Przycisk CONFIRM: Ten przycisk pulsuje po podaniu podstawowych danych pierwszego produktu. Zwróć uwagę na konfigurację parametrów opcjonalnych. Kliknij przycisk CONFIRM tylko wtedy kiedy zakończyłeś specyfikowanie parametrów podstawowych oraz opcjonalnych. Po skończeniu konfiguracji pierwszego produktu kliknij migający przycisk Go obok pola drugiego produktu do konfiguracji. Konfiguracja drugiego produktu Przycisk CONFIRM: Ten przycisk pulsuje po podaniu podstawowych danych drugiego produktu. Zwróć uwagę na konfigurację parametrów opcjonalnych. Kliknij przycisk CONFIRM tylko wtedy kiedy zakończyłeś specyfikowanie parametrów podstawowych oraz opcjonalnych. Po skończeniu konfiguracji obydwu połączonych produktów przycisk SUBMIT zaczyna migać. Kliknij go aby pobrać: - specyfikację techniczną - rysunki 2D i 3D

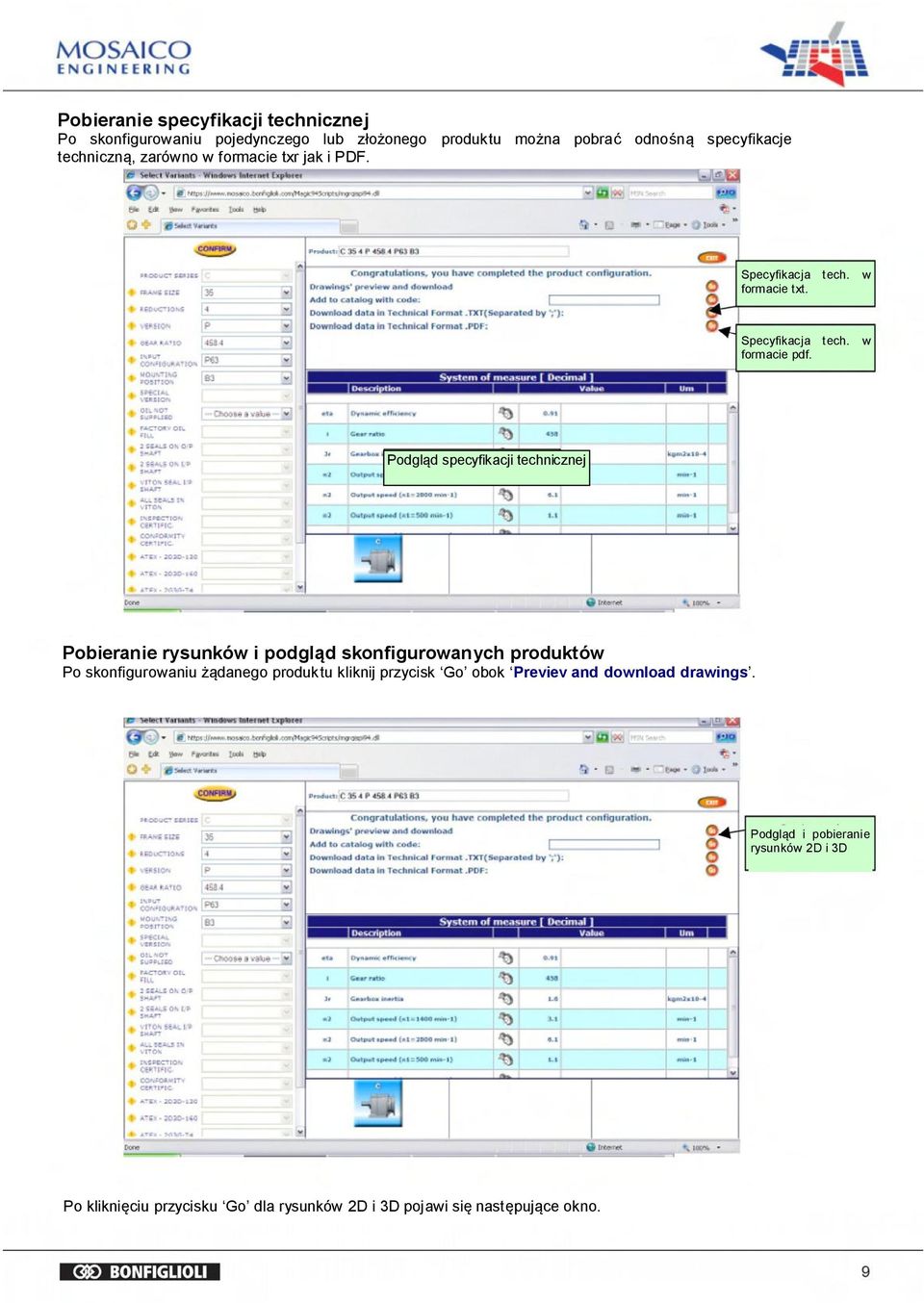

11 Pobieranie specyfikacji technicznej Po skonfigurowaniu pojedynczego lub złożonego produktu można pobrać odnośną specyfikacje techniczną, zarówno w formacie txr jak i PDF. Specyfikacja tech. formacie txt. w Specyfikacja tech. formacie pdf. w Podgląd specyfikacji technicznej Pobieranie rysunków i podgląd skonfigurowanych produktów Po skonfigurowaniu żądanego produk tu kliknij przycisk Go obok Previev and download drawings. Podgląd i pobieranie rysunków 2D i 3D Po kliknięciu przycisku Go dla rysunków 2D i 3D pojawi się następujące okno.

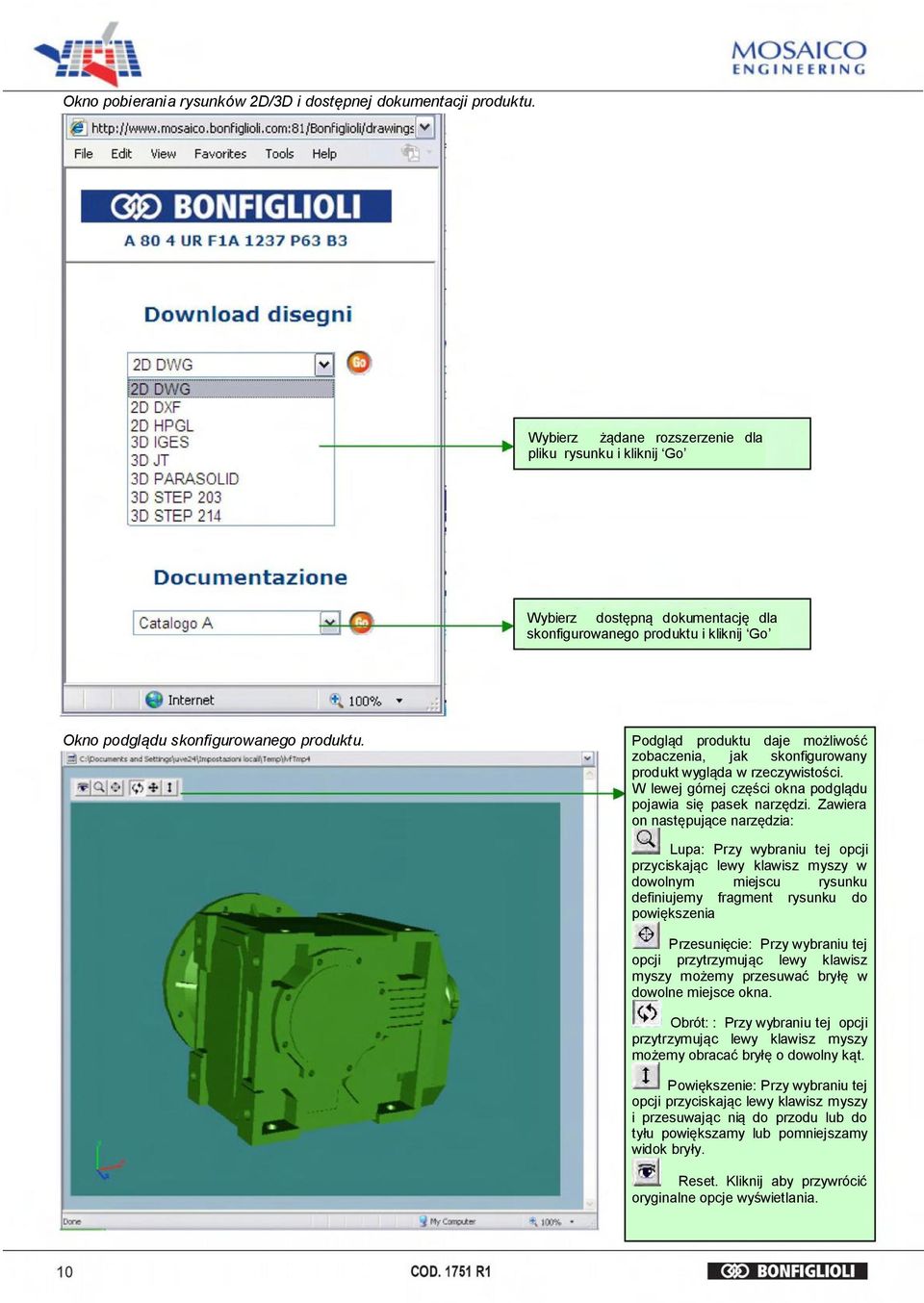

12 Okno pobierania rysunków 2D/3D i dostępnej dokumentacji produktu. Wybierz żądane rozszerzenie dla pliku rysunku i kliknij Go Wybierz dostępną dokumentację dla skonfigurowanego produktu i kliknij Go Okno podglądu skonfigurowanego produktu. Podgląd produktu daje możliwość zobaczenia, jak skonfigurowany produkt wygląda w rzeczywistości. W lewej górnej części okna podglądu pojawia się pasek narzędzi. Zawiera on następujące narzędzia: Lupa: Przy wybraniu tej opcji przyciskając lewy klawisz myszy w dowolnym miejscu rysunku definiujemy fragment rysunku do powiększenia Przesunięcie: Przy wybraniu tej opcji przytrzymując lewy klawisz myszy możemy przesuwać bryłę w dowolne miejsce okna. Obrót: : Przy wybraniu tej opcji przytrzymując lewy klawisz myszy możemy obracać bryłę o dowolny kąt. Powiększenie: Przy wybraniu tej opcji przyciskając lewy klawisz myszy i przesuwając nią do przodu lub do tyłu powiększamy lub pomniejszamy widok bryły. Reset. Kliknij aby przywrócić oryginalne opcje wyświetlania.
