1 Instrukcja korzystania z serwisu LappKabel CAD 3D W przeglądarce internetowej wejdź na stronę System powinien rozpoznać twój język domyślny jako polski, jeżeli strona jest w innym języku, a chcesz używać wersji polskiej serwisu, możesz zmienić język w miejscu zaznaczonym strzałką. Używasz serwisu jako gość (guest), co oznacza że możesz przeglądać całą bibliotekę produktów, ale nie możesz generować rysunków elementów do ściągnięcia na swój komputer. Aby generować rysunki, musisz się zalogować, a wcześniej zarejestrować w serwisie. Informacje jak tego dokonać znajdziesz w dalszej części niniejszej instrukcji.

2 Widzisz kilka zakładek: Katalog drzewo katalogu, możesz według niego szukać interesujących Ciebie elementów. Symbole katalog obrazkowy, wygodniejszy w użyciu, kiedy nie znasz nazw produktów.

3 Wybierając poszczególne kategorie wyrobów dochodzisz do konkretnych wykonań numerów katalogowych. Po prawej stronie masz zakładki: Animacja, Podgląd, Informacje, PDF. Zobaczysz na nich różne typy danych wybranego elementu. Wówczas wygląda to tak: Symbole opis produktu, numer katalogowy, informacje techniczne Animacja obracające się zdjęcie produktu.

4 Podgląd podgląd elementu w formacie 3D, analogicznie jak w programach projektowych, z możliwością obracania w każdej osi, zbliżania, zmiany widoku.

5 Informacje w tej zakładce widzisz rzuty 2D oraz wymiarowanie PDF tworzy interaktywny plik PDF z danym elementem z olbrzymią liczbą narzędzi podglądu (obracanie, zoom, siatki, rodzaje oświetlenia, pomiary liniowe, kątowe i wiele innych)

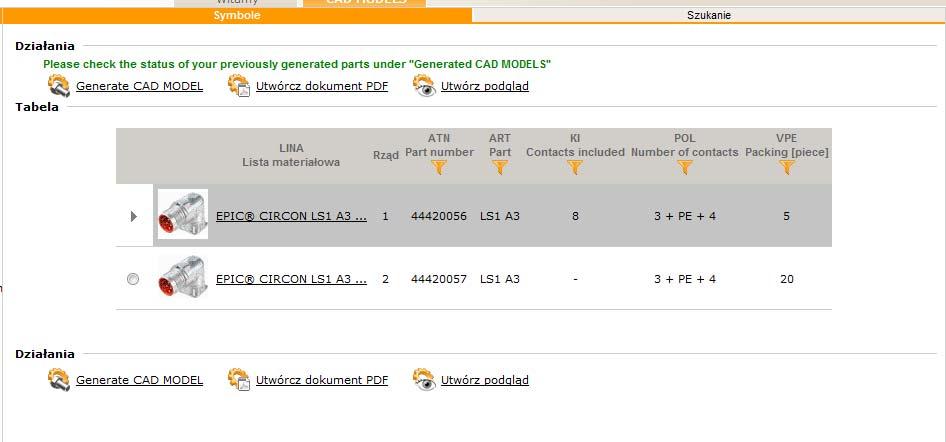

6 Powróćmy do zakładki Symbole Jeżeli chcesz wygenerować rysunek i pobrać go na swój komputer, wybierz Generate CAD MODEL. Wówczas zostaniesz poproszony o zalogowanie na serwerze. Postępuj jak w każdym innym serwisie. Jeżeli masz już konto na to po prostu zaloguj się podając Nazwę użytkownika i Hasło. Jeżeli jest to pierwsze generowanie rysunku musisz dokonać rejestracji wybierając Zarejestruj się Sugerujemy podanie prawdziwych danych (wszystkie pola są wymagane) gdyż ułatwi to pracę obsłudze serwisu w przypadku pomyłek przy logowaniu. Szczególnie istotny jest adres , gdyż na ten adres zostanie wysłany kod aktywujący konto. Po wypełnieniu formularza zaznacz zgodę na Umowę licencyjną oraz kliknij w niefortunnie przetłumaczone Podporządkuj się. Po chwili otrzymasz maila z kodem aktywacyjnym, który wkleisz na stronie logowania w zakładce Aktywuj swoje konto. W przypadku problemów z logowaniem/aktywacją konta skorzystaj z adresu pomocy serwisu suport@partcommunity.com

7 Po zalogowaniu jesteś widoczny jako użytkownik (Nazwa użytkownika) i możesz generować elementy 3D do pobrania na swój komputer. Pojawia się również nowa zakładka główna Ustawienia, gdzie poza zmianą danych rejestrowych możesz wybrać/zmienić domyślne formaty generowania elementów 3D dla każdego ze sposobów pobierania (bezpośrednio do programu CAD, do zapisania na dysk, do wysłania przez ) Możesz też ustawiać bardziej zaawansowane Opcje warstw DXF/DWG

8 W oknie głównym serwisu widzisz też historię generowanych modeli 3D Zawsze możesz liczyć na naszą pomoc, w razie problemów z używaniem serwisu pisz na handlowy@lapp.pl Życzymy udanej i pełnej sukcesów pracy z serwisem elementów CAD 3D LappKabel. Zespół LappKabel Spółka z o.o.
