1 Aplikacja wspierająca zarządzanie urządzeniami firmy BITSTREAM BTNET INSTRUKCJA OBSŁUGI 1/49

2 SPIS TREŚCI INFORMACJE PODSTAWOWE...7 1CHARAKTERYSTYKA OGÓLNA Przeznaczenie i zastosowanie Wymagania sprzętowe Instalacja Pierwsze uruchomienie...11 OPIS FUNKCJONALNY FUNKCJE OKNA GŁÓWNEGO Menu okna głównego Pasek narzędzi Mapa główna Okno domeny OPCJE PROGRAMU Ustawienie języka Opcje Okno Pomoc TRYB PRACY KLIENT-SERWER Tryb serwera Tryb klienta FUNKCJE KONFIGURACJI URZĄDZEŃ Przeglądarka 4.2Telnet Konsola RS FTP Aktualizacja oprogramowania Archiwizacja konfiguracji urządzeń Kopiowanie plików do urządzeń FUNKCJE MONITOROWANIA I TESTOWANIA Ping Alarmy Tester wydajności TCP/IP Wykresy pomiaru temperatury i wilgotności TH Monitor FUNKCJE DODATKOWE Konsola systemowa Edytor pliku zdarzeń Współpraca z urządzeniami innych producentów /49

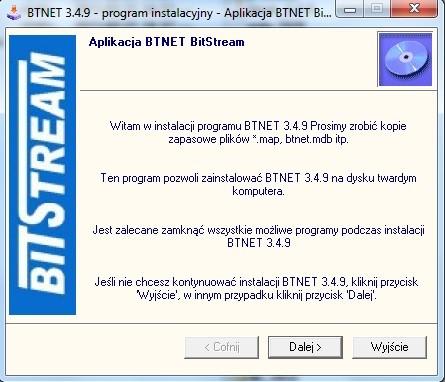

3 SPIS RYSUNKÓW RYS. 1.EKRAN INFORMACYJNY...8 RYS. 2.OSTRZEŻENIE...9 RYS. 3.WYBÓR MIEJSCA INSTALACJI APLIKACJI...9 RYS. 4.POTWIERDZENIE UTWORZENIA KATALOGU...9 RYS. 5.POTWIERDZENIE INSTALACJI APLIKACJI...10 RYS. 6.OKNO POSTĘPU INSTALACJI...10 RYS. 7.POMYŚLNE ZAKOŃCZENIE INSTALACJI...11 RYS. 8.WYBÓR JĘZYKA...11 RYS. 9.WIDOK OKNA GŁÓWNEGO APLIKACJI BTNET...12 RYS. 10.MENU PLIK...13 RYS. 11.MENU EDYCJA...13 RYS. 12.MENU WIDOK...14 RYS. 13.MENU OPCJE...14 RYS. 14.MENU OKNO...14 RYS. 15.MENU POMOC...15 RYS. 16.PASEK NARZĘDZI...15 RYS. 17.OKNO MAPA GŁÓWNA ZAKŁADKA MAPA...16 RYS. 18.PRAWY PRZYCISK MYSZKI NA MAPIE...16 RYS. 19.PRAWY PRZYCISK MYSZKI NA OBIEKCIE...17 RYS. 20.OKNO MAPA GŁÓWNA ZAKŁADKA LISTA URZĄDZEŃ...17 RYS. 21.OKNO DOMENY URZĄDZEŃ...18 RYS. 22.OKNO DOMENY URZĄDZEŃ PPM NA IKONIE URZĄDZENIA...18 RYS. 23.OKNO DOMENY URZĄDZEŃ WŁAŚCIWOŚCI URZĄDZENIA...19 RYS. 24.OKNO KONFIGURACJI SUBADRESÓW...20 RYS. 25.OKNO DOMENY URZĄDZEŃ APLIKACJA SKOJARZONA...20 RYS. 26.WYBÓR JĘZYKA...20 RYS. 27.OPCJE...21 RYS. 28.ALARMY...22 RYS. 29.WYGLĄD...23 RYS. 30.HARMONOGRAM ZADAŃ...23 RYS. 31.SMS...24 RYS. 32.MANAGER URZĄDZEŃ...25 RYS. 33.SPRAWDZENIE PORTU KOMUNIKACYJNEGO MODEMU GSM /49

4 RYS. 34.USTAWIENIA MODEMU GSM...26 RYS. 35.POPRAWNA INICJALIZACJA MODEMU GSM...26 RYS. 36.MODEM GSM DODANY W APLIKACJI BTNET...27 RYS. 37.DEFINIOWANIE NR TELEFONÓW KONTAKTOWYCH...27 RYS. 38.POTWIERDZENIE WYSŁANIA TESTOWEGO SMS'A...27 RYS. 39. OPCJE APLIKACJI...28 RYS. 40. OKNO...29 RYS. 41. POMOC...29 RYS. 42. DODAWANIE NOWEGO UŻYTKOWNIKA PODSTAWOWE INFORMACJE...30 RYS. 43. DODAWANIE NOWEGO UŻYTKOWNIKA HASŁO...30 RYS. 44. DODAWANIE NOWEGO UŻYTKOWNIKA UPRAWNIENIA...31 RYS. 45. TRYB KLIENTA-LOGOWANIE...32 RYS. 46.OKNO PRZEGLĄDARKI RYS. 47.OKNO TELNET...33 RYS. 48.WYBÓR ADRESU IP...34 RYS. 49.WYBÓR CZCIONKI...34 RYS. 50. LISTA SZYBKICH KOMEND...35 RYS. 51.ZAKŁADKA WYSYŁANIA PLIKÓW DO URZĄDZENIA...35 RYS. 52.KONSOLA RS RYS. 53.WYBÓR PORTU KOMUNIKACYJNEGO...36 RYS. 54.OKNO MANAGERA FTP...36 RYS. 55.OKNO AKTUALIZATORA OPROGRAMOWANIA...37 RYS. 56.OKNO AKTUALIZACJI ZAPYTANIE O KONTYNUACJE...37 RYS. 57.OKNO AKTUALIZACJI PASEK POSTĘPU...37 RYS. 58.OKNO AKTUALIZACJI ZAKOŃCZENIE AKTUALIZACJI...38 RYS. 59.OKNO ARCHIWIZACJI KONFIGURACJI TYPY URZĄDZEŃ...38 RYS. 60.OKNO ARCHIWIZACJI KONFIGURACJI LISTA URZĄDZEŃ...39 RYS. 61.OKNO ARCHIWIZACJI KONFIGURACJI ZAPIS...39 RYS. 62.OKNO KOPIOWANIA PLIKÓW DO URZĄDZEŃ PLIKI...40 RYS. 63.OKNO KOPIOWANIA PLIKÓW DO URĄDZEŃ TYPY URZĄDZEŃ...41 RYS. 64.OKNO KOPIOWANIA PLIKÓW DO URZĄDZEŃ LISTA URZĄDZEŃ...41 RYS. 65.OKNO KOPIOWANIA PLIKÓW DO URZĄDZEŃ ZAPIS...42 RYS. 66.PING...43 RYS. 67.ALARMY...43 RYS. 68.TESTER WYDAJNOŚCI TCP/IP - SERWER /49

5 RYS. 69.TESTER WYDAJNOŚCI TCP/IP KLIENT...44 RYS. 70.WYKRESY POMIARU TEMPERATURY I WILGOTNOŚCI...45 RYS. 71.TH MONITOR...45 RYS. 72.KONSOLA SYSTEMOWA...46 RYS. 73.EDYTOR PLIKU ZDARZEŃ...47 RYS. 74.OKNO OPCJI OPROGRAMOWANIA...48 RYS. 75.OKNO APLIKACJI Z DODANĄ OBSŁUGĄ INNYCH URZĄDZEŃ /49

6 WYKAZ UŻYTYCH SKRÓTÓW SKRÓT ADM AIS BER CE CT DC EMC EMI ESD ETSI HDB3 IEC IEEE IP ITUT LAN LED LOS PRBS SDH VLAN VID WAN ZNACZENIE Add/Drop Multiplexer Alarm Indication Signal Bit Error Rate European Conformity Craft Terminal Direct Current Electromagnetic Compatibility Electromagnetic Interference Electrostatic Discharges European Telecommunication Standards Institute High Density Bipolar Code International Electrotechnical Committee Institute of Electrical and Electronic Engineering Internet Protocol International Telecommunication Union Telecommunication Sector Local Area Network Light Emitting Diode Loss of Signal Pseudo Random Binary Signal Synchronous Digital Hierarchy Virtual Local Area Network VLAN Identyfikator 12bitowy numer sieci VLAN Wide Area Network 6/49

7 INFORMACJE PODSTAWOWE 1 CHARAKTERYSTYKA OGÓLNA BTNET jest bezpłatną aplikacją służącą do wspomagania zarządzania urządzeniami firmy BITSTREAM i innych producentów. Szereg dostępnych usług pozwala w łatwy i wygodny sposób zarządzać urządzeniami lokalnymi i zdalnymi, oraz całymi grupami urządzeń. 1.1 Przeznaczenie i zastosowanie Aplikacja BTNET przeznaczona jest do ułatwienia zarządzania urządzeniami firmy BITSTREAM i monitorowania ich stanów. Zarządzanie urządzeniami firmy BitStream wykorzystuje protokoły HTTP oraz SNMP i możliwe jest przez dedykowany lub dowolny port Ethernet urządzenia ( w zależności od typu urządzenia). Dodatkowo dostęp do niektórych parametrów urządzenia dostępny jest przez usługę telnet lub konsolę RS232. SNMP jest obecnie najczęściej stosowanym protokołem komunikacyjnym używanym do zarządzania urządzeniami i sieciami komputerowymi. Dzięki wielu zaletom takim jak łatwość implementacji, dostępność wielu aplikacji opartych na tym protokole i niewielkim wymaganiom odnośnie sprzętu protokół ten zyskał szerokie poparcie. Protokół SNMP jest stosowany w wielu popularnych platformach zarządzania- np. OpenView(HP), NetManager, Solstice (Sun), NetView (IBM), Transcend(3Com), Spectrum. SNMP używa do przesyłania pakietów datagramów UDP (User Datagram Protocol). Opis protokołu SNMP zawarty jest w zaleceniu RFC Integralną częścią systemu zarządzania opartego na protokole SNMP jest zawsze menedżer zarządzania aplikacja zarządzająca siecią oraz bazy danych MIB (Management Information Base) i agenci instalowani w poszczególnych węzłach sieci. Agent zarządzania zawarty jest w większości urządzeń Bitstream. W urządzeniach Bitstream zawarta jest publiczna i prywatna część bazy danych MIB. W skład publicznej części opisanej w zaleceniu RFC 1213 wchodzi grupa system na podstawie której wykrywana jest aktywność agenta SNMP. W części prywatnej bazy danych zawarte są zmienne konfiguracyjne i monitorujące pracę urządzeń. Opis bazy danych urządzenia zawarty jest w dołączanym pliku zgodnym z notacją ASN.1. Główne właściwości aplikacji BTNET: Wspomaganie zarządzeniem grupą urządzeń lub pojedynczym węzłem Hierarchiczne grupowanie urządzeń w domeny oraz grupy domen Automatyczna sygnalizacja wystąpienia alarmu w urządzeniu oraz w domenie Implementacja serwera SNMP (TRAPY) oraz serwera SYSLOG 7/49

8 Rejestracja zdarzeń sygnalizowanych przez urządzenia, możliwość ich dalszego przeglądania, filtracji i analizy Wbudowane podstawowe usługi, uruchamiane dla wybranego urządzenia, takie jak: FTP, WWW, TELNET, PING, konsola CLI (RS232) Przyspieszenie działania stron WWW przez ich cachowanie Wbudowany automatyczny aktualizator oprogramowania urządzeń BitStream. 1.2 Wymagania sprzętowe Minimalne wymagania sprzętowe: Procesor Intel486 Pamięć podręczna 128 MB 25 MB powierzchni wolnej na dysku twardym Rozdzielczość ekranu monitora 800x600 System operacyjny: Windows 95, Windows 98, Win NT/2000, Windows XP lub Windows 7 Przeglądarka internetowa Internet Explorer 5 lub nowsza Zainstalowana i skonfigurowana karta sieciowa lub wolny port szeregowy RS Instalacja W celu zainstalowania najnowszej wersji aplikacji BTNET trzeba uruchomić program btnet_3-5-3.exe (w zależności od wersji oprogramowania nazwa pliku może różnić się cyframi). Plik instalacyjny znajduje się na każdej płycie dołączanej wraz z urządzeniami lub można najnowszą wersję pobrać ze strony internetowej z działu Pliki do pobrania. Instalacja przebiega wg następujących kroków: Rys. 1. Ekran informacyjny 8/49

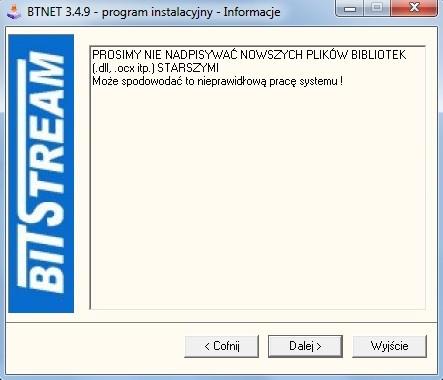

9 Rys. 2. Ostrzeżenie Instalator może pytać o zastąpienie istniejących bibliotek innymi. Zastąpienie już zainstalowanych plików może spowodować nieprawidłową pracę systemu. Zaleca się nie nadpisywać tych plików starszymi. Rys. 3. Wybór miejsca instalacji aplikacji Domyślnie aplikacja instaluje się na partycji systemowej w katalogu \Program Files\Bitstreamtools\. Rys. 4. Potwierdzenie utworzenia katalogu 9/49

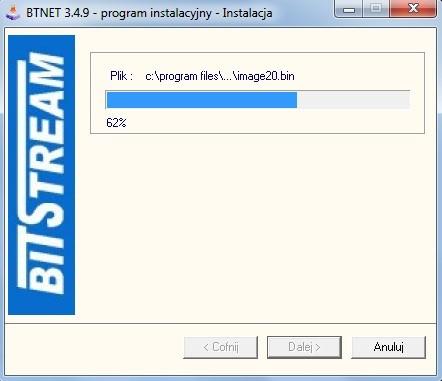

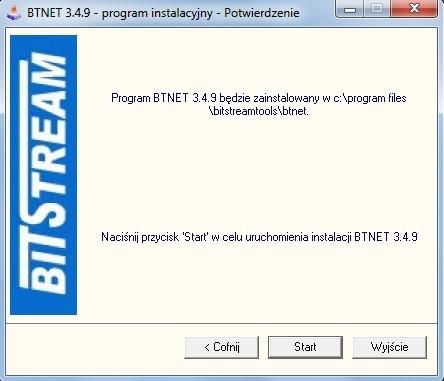

10 Rys. 5. Potwierdzenie instalacji aplikacji Rys. 6. Okno postępu instalacji 10/49

11 Rys. 7. Pomyślne zakończenie instalacji. 1.4 Pierwsze uruchomienie Przy pierwszym uruchomieniu aplikacji BT NET pojawia się nam okno z wyborem języka. Dostępne są dwie opcje: Polski i Angielski. Rys. 8. Wybór języka Po uruchomieniu aplikacji do dyspozycji mamy od razu okno główne z mapą obiektów oraz okno domeny urządzeń. W górnej prawej części mamy do dyspozycji pasek narzędzi oraz skróty do aplikacji. 11/49

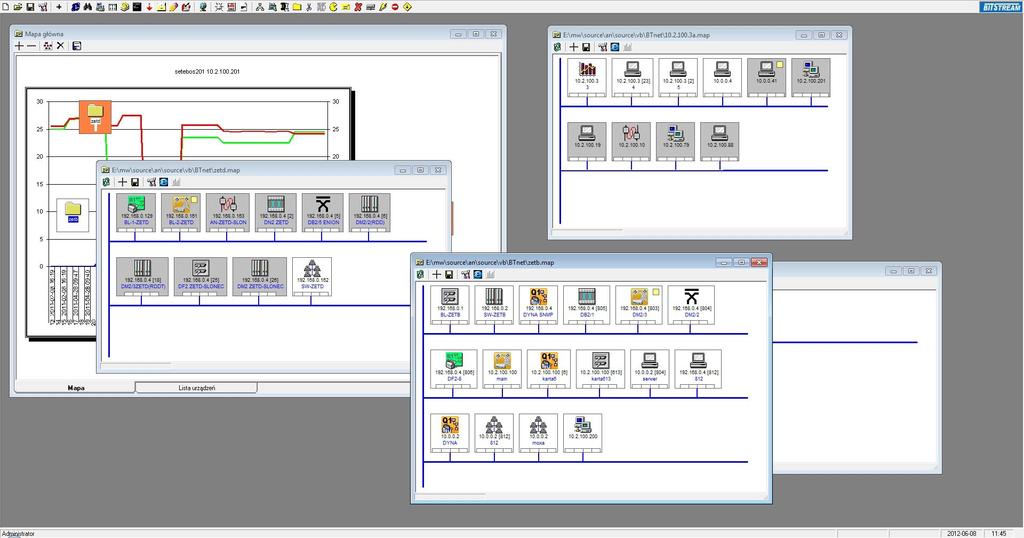

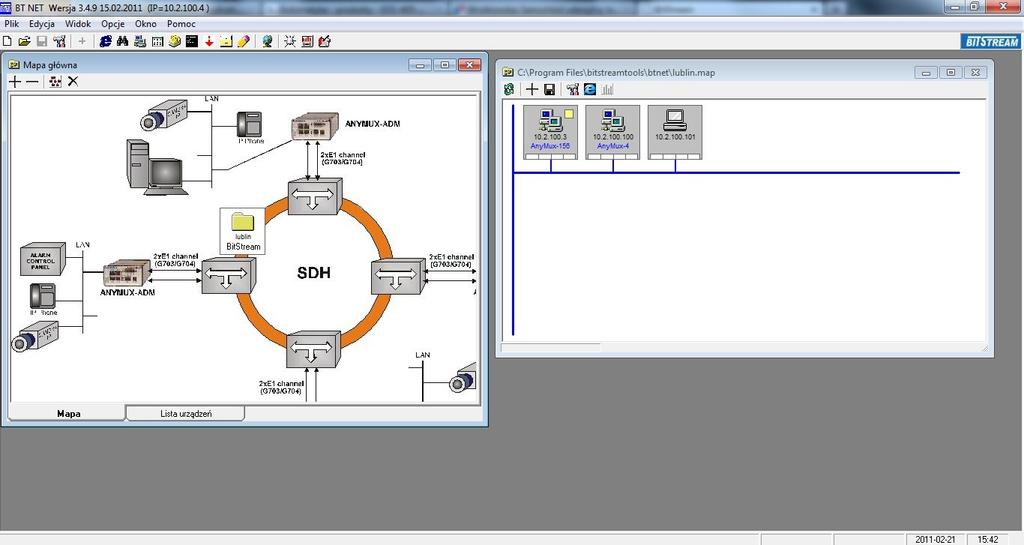

12 Rys. 9. Widok okna głównego aplikacji BTNET OPIS FUNKCJONALNY 1 FUNKCJE 1.1 OKNA GŁÓWNEGO Menu okna głównego W oknie głównym mamy dostępny pasek, z którego możemy uzyskać do następujących opcji: Plik Edycja Widok Opcje Okno Pomoc W zakładce Plik mamy dostęp do: Tworzenie nowego okna mapy Otwieranie zapisanych ustawień aplikacji Dodawanie pliku mapy (działa w oknie domeny urządzeń) Zapisywanie ustawień Otwieranie ostatnich plików Użytkowników Zamykanie aplikacji 12/49

13 Rys. 10.Menu Plik W zakładce Edycja mamy możliwość dodania urządzenia w domenie urządzeń. Rys. 11.Menu Edycja W zakładce Widok mamy dostęp do: Opcji wyświetlania paska narzędzi i paska statusu Odświeżanie Przeglądarka www Ping Telnet FTP Konsola RS232 Konsola systemowa Programator Archiwizacja konfiguracji urządzeń Kopiowanie plików do urządzeń Aktualizacja oprogramowania T/H monitor Mapa Alarmy Tester wydajności TCP/IP Edytor pliku zdarzeń 13/49

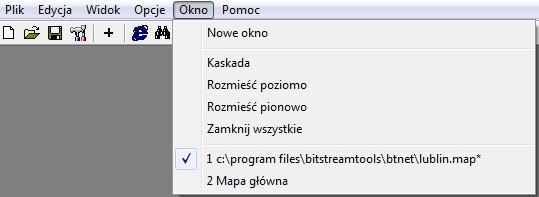

14 Rys. 12.Menu Widok W zakładce Opcje mamy dostęp do: Opcje wyboru języka Opcji ustawień programu Rys. 13.Menu Opcje W zakładce Okno mamy dostęp do: Otwieranie nowego okna mapy Rozmieszczenie otwartych okien Wybór aktywnego okna Rys. 14.Menu Okno 14/49

15 W zakładce Pomoc mamy dostęp do: Pliku pomocy Informacji o programie Rys. 15.Menu Pomoc 1.2 Pasek narzędzi Na pasku narzędzi mamy wyprowadzone wszystkie istotne funkcje oraz aplikacje potrzebne do zarządzania urządzeniami. Rys. 16.Pasek narzędzi - Nowy - Otwórz - Zapisz - Opcje - Dodaj nowe urządzenie - Przeglądarka www - Ping - Telnet - FTP - Konsola RS232 - Konsola systemowa - Aktualizacja oprogramowania - Archiwizacja konfiguracji urządzeń - Kopiowanie ustawień urządzeń - TH Monitor - Mapa - Alarmy - Tester wydajności TCP/IP - Edytor pliku zdarzeń 15/49

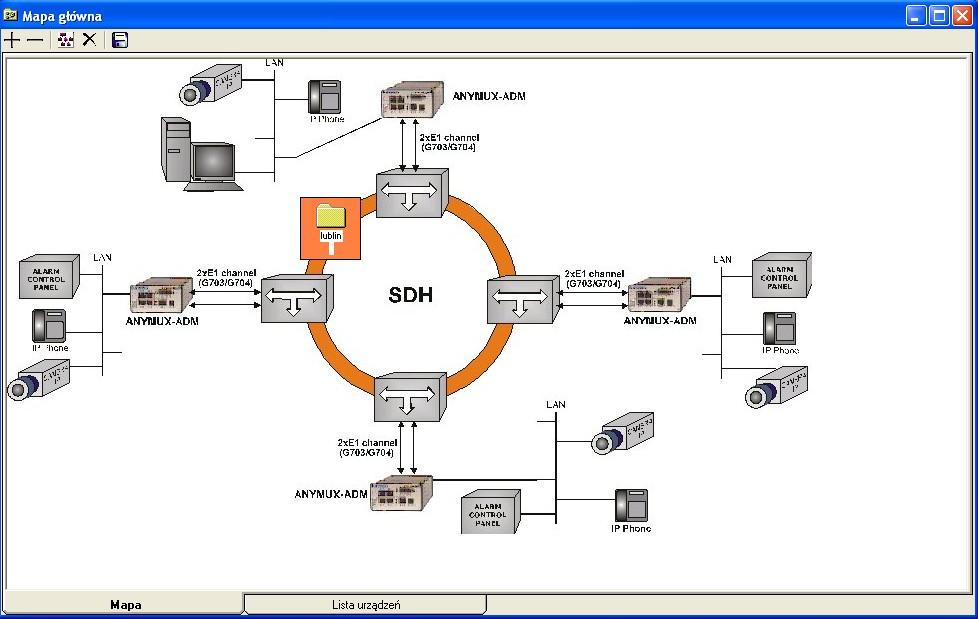

16 1.3 Mapa główna W oknie Mapy głównej mamy możliwość definiowania domen urządzeń oraz rozmieszczania ich na schemacie lub mapie (możemy dodać odpowiednie tło graficzne). Samo okno ma dwie zakładki (lewy dolny róg): Mapa oraz Lista urządzeń. W lewym górnym roku znajdują się cztery ikony które umożliwiają dodawanie lub usuwanie obiektów lub plików graficznych. Rys. 17.Okno mapa główna zakładka mapa - Dodaj obiekt - Usuń obiekt - Dodaj plik graficzny - Usuń plik graficzny - Zapisz zmiany w konfiguracji Po wciśnięciu prawego przycisku myszki (PPM) mamy dostępne te same opcje co w pasku ikon tego okna. Rys. 18.Prawy przycisk myszki na mapie Klikając PPM na ikonę domeny mamy możliwość zmiany jej nazwy oraz usunięcie domeny 16/49

17 Rys. 19.Prawy przycisk myszki na obiekcie Rys. 20.Okno mapa główna zakładka lista urządzeń W zakładce Lista urządzeń mamy drzewo urządzeń które możemy rozwijać klikając na domenę. Odpowiednia ikona sygnalizuje status podłączenia lub jego brak, oraz nazwę urządzenia wraz z jego adresem IP. Klikając PPM mamy do dyspozycji szybkie uruchomienie przeglądarki www, klienta telnet lub ftp oraz ping. 1.4 Okno domeny W oknie domeny mamy listę urządzeń znajdujących się w niej. Możemy dodać kolejne urządzenia poprzez wpisanie odpowiedniego adresu IP. Lista urządzeń odświeżana jest automatycznie (komunikacja po IP) a status urządzenia sygnalizowany jest odpowiednim kolorom (zgodnie z ustawieniami). Każde urządzenie widoczne jest w postaci ikony oraz dodatkowo widoczny jest adres IP i nazwa urządzeń. Klikając dwukrotnie na ikonę urządzenia otwiera się nam domyślnie przeglądarka www. Dodatkowo pod ikoną urządzenia mamy 4 prostokąty. Kliknięcie na odpowiednie pole uruchamia odpowiednio (od lewej): przeglądarkę www, telnet, ping lub ftp. 17/49

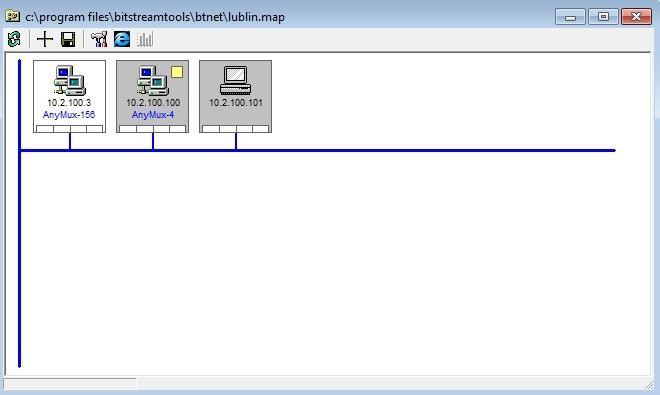

18 Rys. 21.Okno domeny urządzeń Klikając PPM na tło możemy dodać kolejne urządzanie do tej listy. Klikając PPM na ikonę urządzenia rozwija się nam lista jak na rysunku 22. Rys. 22.Okno domeny urządzeń PPM na ikonie urządzenia 18/49

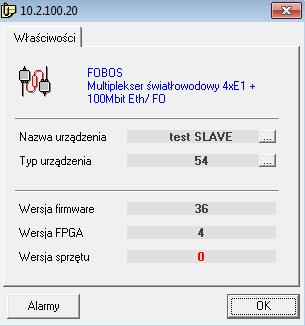

19 Mamy możliwość modyfikacji nazwy, typu urządzenia, wprowadzenia subadresu urządzenia, dodanie aplikacji skojarzonych z urządzeniem, oraz dostępu do aplikacji ułatwiających monitoring i zarządzanie tym urządzeniem (przeglądarka www, telnet, ping, ftp, konsola RS232 i systemowa, aktualizator, wykresy (dostępne tylko przy centralkach kontrolno-pomiarowych np. Setebos, anymux-cen itp.), alarmy). Możemy także usunąć urządzenie z listy lub sprawdzić jego właściwości. Z poziomu właściwości urządzenia uzyskujemy dostęp do informacji o nazwie urządzenia oraz podstawowych funkcjach urządzenia. Do tego wyświetla się nazwa oraz typ (nr jest przypisany konkretnemu typowi urządzenia). Nazwę oraz typ urządzenia można modyfikować ręcznie poprzez kliknięcie na ikonę z prawej strony. Dodatkowo wyświetlają się informacje na temat zainstalowanego oprogramowania w urządzeniu oraz wersji sprzętowej urządzenia. Rys. 23.Okno domeny urządzeń Właściwości urządzenia Możliwe jest również wprowadzanie subadresów urządzeń, co pozwala na łatwiejsze zarządzanie i monitorowanie systemu w przypadku posiadania przez klienta urządzeń obsługujących subadresację IP. Subadresacja przydatna jest w przypadku gdy grupa urządzeń znajduje się za bramą (gateway) lub master ip (np. karta w rack) komunikuje się z urządzeniami podległymi po interfejsie np. RS-485. Mamy możliwość dostępu do wielu urządzeń pod jednym adresem ip rozróżnianie odbywa się za pomocą subadresu. 19/49

20 Rys. 24.Okno konfiguracji subadresów Ponadto urządzenie posiada możliwość skojarzenia do 8 aplikacji, definiowanych w opcjach programu ( podpunkt 2.26). Pozwala to na szybkie uruchamianie programów przydatnych do zarządzania danym urządzeniem. Rys. 25.Okno domeny urządzeń Aplikacja skojarzona 2 OPCJE PROGRAMU W opcjach programu mamy do wyboru dwie możliwości: Ustawienia języka Opcje 2.1 Ustawienie języka W opcji Ustawień języka możemy wybrać język w jakim będzie pracować aplikacja. Do wyboru mamy j. Angielski i j. Polski. Rys. 26.Wybór języka 20/49

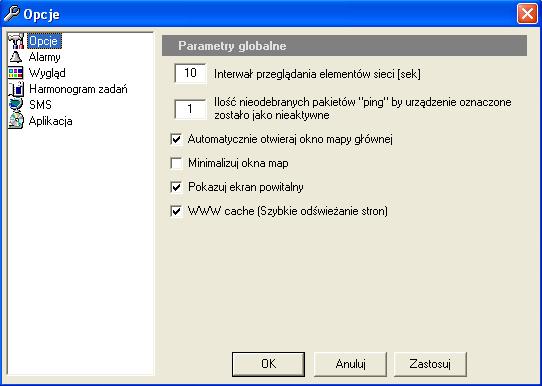

21 2.2 Opcje W opcjach mamy możliwość dokonania ustawień działania aplikacji. Podzielone są one na 6 grup: Parametry globalne Alarmy Wygląd Harmonogram zadań SMS Aplikacja Parametry globalne W parametrach globalnych mamy możliwość następujących ustawień: Interwał przeglądania elementów sieci Ilość nieodebranych pakietów ping by zmienić oznaczenie urządzenia Automatyczne otwieranie okna mapy Minimalizacja mapy Wyświetlanie ekranu powitalnego przy uruchomieniu Szybkie odświeżanie stron WWW cache Rys. 27.Opcje 21/49

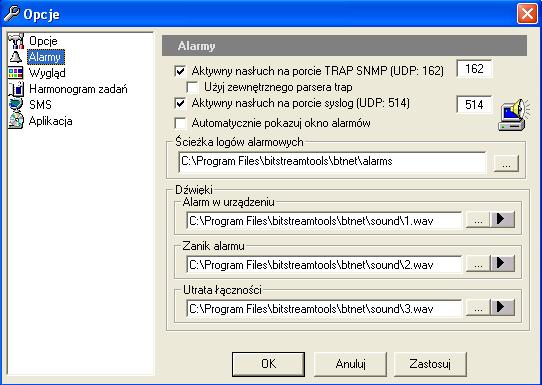

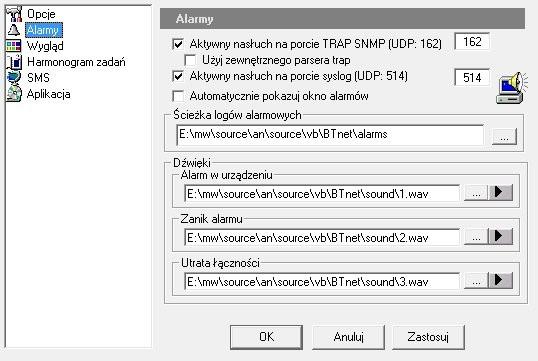

22 2.2.2 Alarmy W ustawieniach alarmów mamy możliwość następujących ustawień: Wybór portu nasłuchu SNMP Wybór portu nasłuchu syslog Automatyczne pokazywanie okna alarmów Katalog logów alarmowych Ustawienie dźwięków alarmów Rys. 28.Alarmy Wygląd W ustawieniach wyglądu mamy możliwość ustawienia kolorów zdarzeń jakie będą wyświetlane w ikonie urządzenia podczas ich wystąpienia. Zdarzenia które mogą być oznakowane to: alarm krytyczny, zanik alarmu, utrata łączności, alarm pilny, alarm niepilny, pętla testowa. 22/49

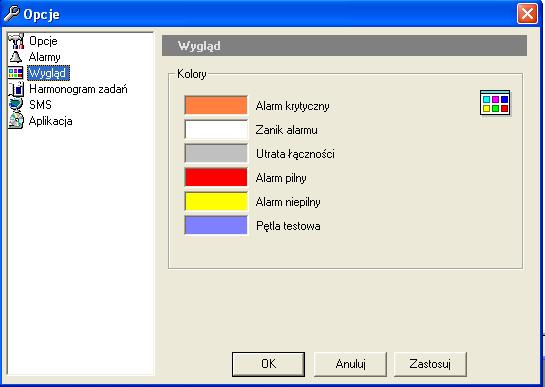

23 Rys. 29.Wygląd Harmonogram zadań Rys. 30.Harmonogram zadań W harmonogramie zadań możemy zdefiniować automatyczną archiwizację ustawień urządzeń oraz interwał czasowy z jakim dokonywane jest pobieranie danych temperatury i wilgotności z centralek kontrolno-pomiarowych. 23/49

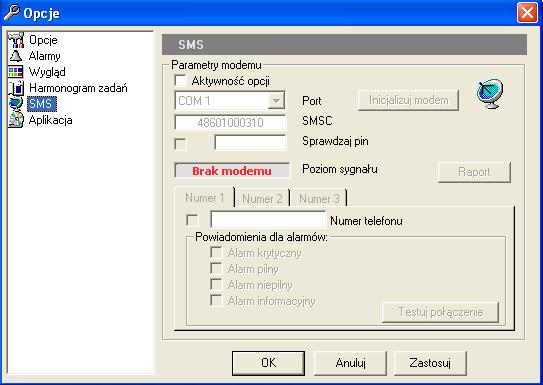

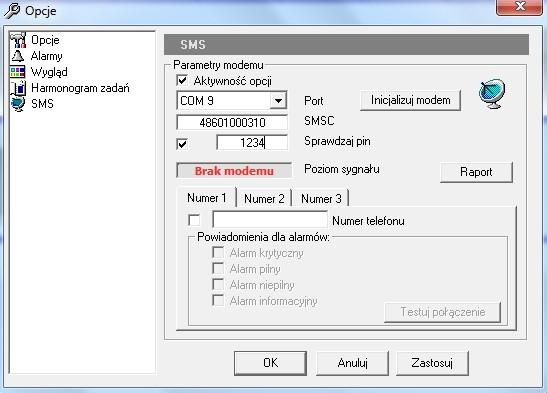

24 2.2.5 SMS W opcjach SMS mamy możliwość dodania modemu, który będzie wysyłał zdarzenia na podany w nich nr telefonu. Rys. 31.SMS Dodanie modemu GSM. Aby mieć możliwość wysyłania informacji na telefon komórkowy, w pierwszej kolejności należy zainstalować modem GSM. W tym celu postępujemy zgodnie z instrukcją producenta modemu który mamy do dyspozycji. Po zainstalowaniu modemu należy spisać numer portu komunikacyjnego na którym pracuje ten modem. W tym celu wchodzimy w Managera urządzeń i z listy rozwijamy pozycje Modemy. Następnie klikamy dwukrotnie na zainstalowany modem. 24/49

25 Rys. 32.Manager urządzeń W oknie Właściwości przechodzimy na zakładkę Modem i sprawdzamy w lewym górnym rogu na jakim porcie COM pracuje modem. Rys. 33.Sprawdzenie portu komunikacyjnego modemu GSM Następnie przechodzimy do aplikacji BTNET, opcje i pozycja SMS. Zaznaczamy Aktywność opcji oraz ustawiamy parametry modemu: Port na którym pracuje modem Numer centrum sms operatora (domyślnie ustawiony dla sieci Plus) Wprowadzenie kodu PIN (o ile karta SIM wymaga jego wprowadzenie) 25/49

26 Centrum SMS wybranych operatorów: Cyfrowy Polsat Mobilking Orange Plus Play T-Mobile Rys. 34.Ustawienia modemu GSM Po wprowadzeniu danych klikamy na przycisk Inicjalizuj modem. Modem zostanie poprawnie dodany jeśli wszystkie parametry zostały podane prawidłowo oraz inna aplikacja nie korzysta z niego w tym czasie. Rys. 35.Poprawna inicjalizacja modemu GSM Po poprawnej inicjalizacji pojawi się wskaźnik poziomu sygnału. 26/49

27 Rys. 36.Modem GSM dodany w aplikacji BTNET Mamy możliwość teraz zdefiniowania 3 nr telefonów na które będą wysyłane zdarzenia. Po ustawieniu takiego nr możemy sprawdzić czy komunikaty wysyłane są poprawnie przyciskając Testuj Połączenie. Rys. 37.Definiowanie nr telefonów kontaktowych Rys. 38.Potwierdzenie wysłania testowego SMS'a 27/49

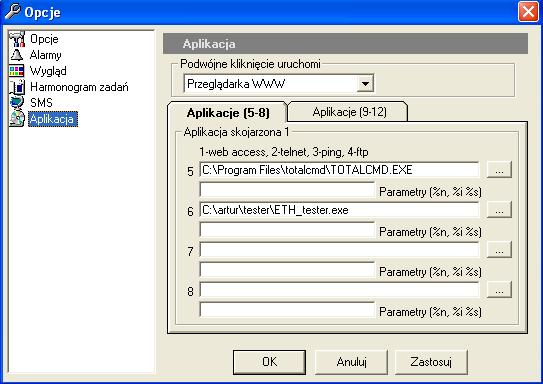

28 2.2.6 Aplikacja W opcjach aplikacji możliwe jest zdefiniowanie aplikacji, które mogą zostać przypisane urządzeniom dodanym w oknie domeny oraz aplikacji, która włączy się po podwójnym kliknięciu na ikonę urządzenia ( domyślnie przeglądarka WWW ). Rys. 39. Opcje aplikacji Można też wysłać do uruchamianej aplikacji dodatkowe parametry: %n nazwa urządzenia; %i adres ip; %s subadres urządzenia; 2.3 Okno W zakładce Okno mamy możliwość ustawień wyświetlania otwartych okien. Możemy także otworzyć nowe okno mamy lub szybko przejść do już otwartego okna. 28/49

29 Rys. 40. Okno 2.4 Pomoc W zakładce Pomoc mamy odwołanie do pliku pomocy oraz informacje o aktualnej wersji oprogramowania BTNET. Rys. 41. Pomoc 3 TRYB PRACY KLIENT-SERWER Program BTNET posiada możliwość pracy w trybie klient-serwer. W trybie klient-serwer istnieje możliwość pracy zdalnej wielu użytkowników, posiadających różne uprawnienia oraz dostęp do różnych domen na aplikacji BTNET uruchomionej na zdalnym komputerze. 3.1 Tryb serwera W celu skonfigurowania aplikacji BTNET do pracy w trybie klient-serwer należy dodać konta klientów wraz z przypisanymi im uprawnieniami. ( zakładka użytkownicy w opcjach programu) 29/49

30 Rys. 42. Dodawanie nowego użytkownika podstawowe informacje Rys. 43. Dodawanie nowego użytkownika hasło 30/49

31 Po ustawieniu hasła należy dodać poziom uprawnień przypisanych użytkownikom. Dostępne są 3 poziomy dostępu: pełne prawo dostępu użytkownik może modyfikować konfigurację urządzeń włączonych do sieci ograniczony dostęp użytkownik nie może modyfikować konfiguracji urządzeń włączonych do sieci, może tylko podglądać ich stan pracy, może dodawać i usuwać rejony prawo odczytu użytkownik nie może modyfikować konfiguracji urządzeń włączonych do sieci, może tylko podglądać ich stan pracy Rys. 44. Dodawanie nowego użytkownika uprawnienia W celu uruchomienia aplikacji w trybie serwera należy uruchomić aplikację z parametrem -s. 3.2 Tryb klienta W trybie klienta użytkownik loguje się na swoje konto umiejscowione na zdalnym komputerze z uprawnieniami przypisanymi mu przez administratora. 31/49

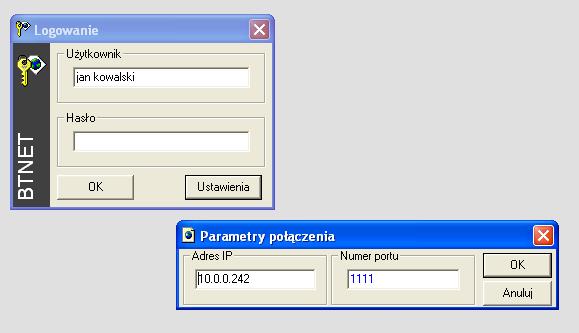

32 Rys. 45. Tryb klienta-logowanie W celu uruchomienia aplikacji w trybie serwera należy uruchomić aplikację z parametrem -k. 4 FUNKCJE KONFIGURACJI URZĄDZEŃ Podstawowym interfejsem zarządzania urządzeniami jest Ethernet. Urządzenia firmy BitStream mogą być zarządzane w paśmie przez dowolny port Ethernet lub poza pasmem przez dedykowany port Ethernet, w zależności od typu urządzenia. Domyślny adres zarządzania urządzenia, które nie posiada konsoli RS-232 to Jest to adres, pod którym urządzenie zawsze jest widoczne. Jeśli w jednej sieci Ethernet mamy kilka urządzeń BITSTREAM, użycie adresu może być niejednoznaczne, tj. możemy uzyskać dostęp do losowego urządzenia, a dodatkowo w trakcie pracy możemy losowo zmieniać konfigurowane urządzenie. Dlatego też zaleca się korzystanie z adresu dla urządzenia połączonego tylko z komputerem, i w celu zmiany tego adresu na inny przypisany danemu urządzeniu. Urządzenia produkowane przez firmę Bitstream mogą być zarządzane w następujący sposób: przeglądarka www, telnet, SNMP, konsola RS232 (dokładne informacje o możliwościach zarządzania urządzeniami znajdują się w instrukcjach obsługi urządzeń) oraz zrzuty konfiguracji przez ftp lub dedykowane narzędzie. Dodatkowo urządzenia mogą być automatycznie aktualizowane przez aktualizator w aplikacji. 4.1 Przeglądarka www Wbudowana przeglądarka www to jeden z najprostszych i najszybszych sposobów zarządzania urządzeniami. Wpisując adres IP urządzenia możemy się z nim skomunikować i ustawiać jego parametry. 32/49

33 Rys. 46.Okno przeglądarki www 4.2 Telnet Klient telnet umożliwia zarządzanie urządzeniami z linii poleceń. Połączenie z urządzeniem następuje poprzez wpisanie odpowiedniego adresu IP. Dostępne polecenia wyświetlają się po wpisaniu komendy help. Rys. 47.Okno telnet W dostępnym pasku narzędzi klienta telnet mamy następujące ikony: Wytnij Kopiuj Zapisz Połącz Rozłącz 33/49

34 Ustawienia portu Czcionka Przydatne komendy Wysyłanie pliku Po kliknięciu Ustawienia portu pojawia się nam okno z adresem IP urządzenia. Rys. 48.Wybór adresu IP Ikona Czcionka umożliwia edycję wyglądu wyświetlanych komunikatów przez klienta telnet. Rys. 49.Wybór czcionki Lista szybkich komend umożliwia szybkie wykonanie komendy bez konieczności wpisywania ich w oknie dialogowym. Dodatkowo pokazuje skróty klawiszowe tych komend. 34/49

35 Rys. 50. Lista szybkich komend Kliknięcie na Wysyłanie pliku umożliwia szybkie zgrywanie ustawień wcześniej przygotowanych do urządzenia. W kolejnych liniach przygotowanego pliku tekstowego należy umieścić jedną komendę. Dodatkowo dla komend, których wykonanie wymaga dłuższego czasu, można dodać polecenie wait x (x oznacza opóźnienie wyrażone w sekundach) w kolejnej linii za wykonywanym poleceniem. Rys. 51.Zakładka wysyłania plików do urządzenia 4.3 Konsola RS232 Konsola RS232 to narzędzie umożliwiające komunikację z urządzeniem poprzez port szeregowy COM. Komendy konfiguracji urządzeń są takie same jak w przypadku klienta telnet. Rys. 52.Konsola RS232 35/49

36 Nawiązanie połączenia odbywa się poprzez wybór odpowiedniego portu komunikacyjnego i odpowiedniej szybkości transmisji (domyślna 9600 b/s). Rys. 53.Wybór portu komunikacyjnego Domyślną prędkością portu szeregowego dla większości urządzeń jest 9600 b/s. 4.4 FTP Klient FTP to narzędzie które umożliwia zgrywanie plików z komputera do urządzenia. Mogą to być pliki aktualizacji poszczególnych modułów zarządzania, lub zrzuty konfiguracji do urządzenia lub archiwizacja konfiguracji. Domyślne ustawienia klienta pozwalają nawiązać połączenie z urządzeniem pod warunkiem, że nie zostało zmienione hasło do logowania. Rys. 54.Okno managera FTP 4.5 Aktualizacja oprogramowania Aplikacja BTNET ma wbudowany aktualizator oprogramowania, który w łatwy i szybki sposób wykona pełną aktualizację oprogramowania w urządzeniu wraz z wykonaniem niezbędnych czynności by aktualizacje zostały zaimplementowane w urządzeniu (np. restart, defragmentacja). Po otwarciu aktualizatora wpisujemy adres IP urządzenia oraz wybieramy paczkę zip z aktualizacją oprogramowania. Programowanie urządzenia odbywa się po przyciśnięciu przycisku Programuj. 36/49

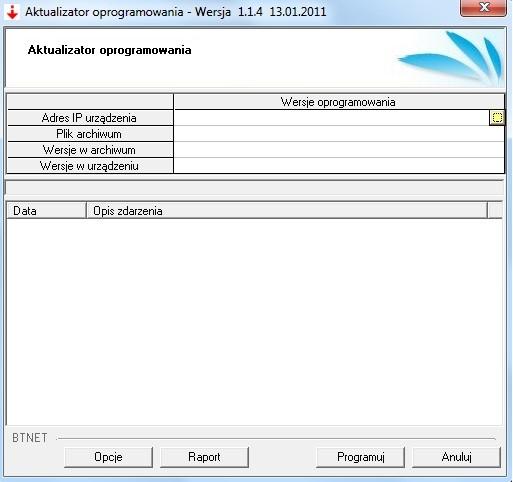

37 Rys. 55.Okno aktualizatora oprogramowania Aktualizator sprawdza pliki i wersje które mogą zostać zaktualizowane. Rys. 56.Okno aktualizacji zapytanie o kontynuacje Aktualizacja oprogramowania może potrwać kilka minut. Rys. 57.Okno aktualizacji pasek postępu Po zakończeniu aktualizacji pojawi się odpowiedni komunikat. Urządzenie pracuje z nową wersją oprogramowania. 37/49

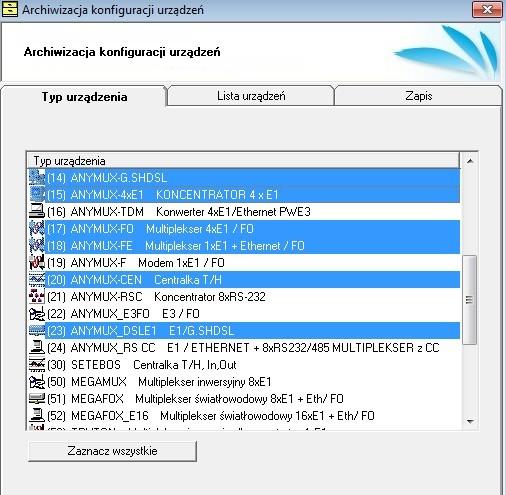

38 Rys. 58.Okno aktualizacji zakończenie aktualizacji 4.6 Archiwizacja konfiguracji urządzeń Wbudowany archiwizator konfiguracji urządzeń pozwala w szybki sposób zapisać konfigurację z urządzeń podłączonych a znajdujących się w domenie urządzeń. W zakładce Typ urządzeń możemy wybrać tylko określone typy urządzeń których konfiguracje chcemy archiwizować. Filtracja w tej zakładce zmniejszy nam liczbę urządzeń w następnej zakładce o te których nie zaznaczyliśmy. Rys. 59.Okno archiwizacji konfiguracji typy urządzeń 38/49

39 W zakładce Lista urządzeń mamy spis urządzeń wg adresów IP które zostały zaznaczone w pierwszej zakładce i znajdują się w domenie urządzeń. Mamy tutaj możliwość zaznaczenia tylko wybranych urządzeń których archiwizacja konfiguracji nas interesuje. Rys. 60.Okno archiwizacji konfiguracji lista urządzeń W zakładce Zapis mamy możliwość wyboru katalogu docelowego zgrywanych konfiguracji oraz szybkie przejście do harmonogramu archiwizacji. Po kliknięciu przycisku Archiwizuj będziemy mieli możliwość podglądu postępu zgrywanych konfiguracji oraz informacje o pomyślnym ich zakończeniu. Rys. 61.Okno archiwizacji konfiguracji zapis 39/49

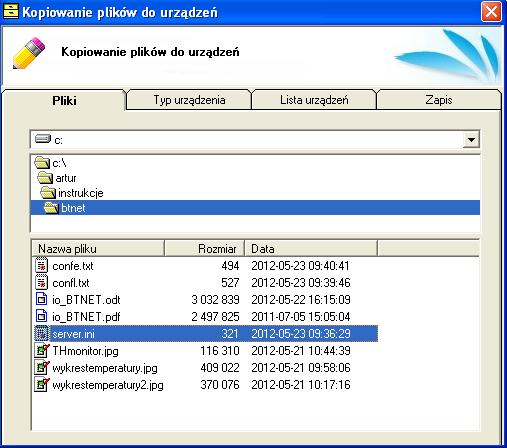

40 4.7 Kopiowanie plików do urządzeń Aplikacja BTNET posiada wbudowany program pozwalający na szybką zmianę konfiguracji urządzeń za pomocą odpowiednich plików konfiguracyjnych ( server.ini, confe.txt, confl.txt, ip.ini, events.txt, help.txt itp. ). Program po wgraniu plików automatycznie wykonuje komendy wczytujące pliki do konfiguracji urządzenia. W zakładce Pliki możemy wybrać pliki konfiguracyjne, które chcemy użyć do zmiany konfiguracji urządzenia ( server.ini, confe.txt, confl.txt, ip.ini ). Rys. 62.Okno kopiowania plików do urządzeń pliki W zakładce Typ urządzeń możemy wybrać tylko określone typy urządzeń których konfiguracje chcemy zmienić. Filtracja w tej zakładce zmniejszy nam liczbę urządzeń w następnej zakładce o te których nie zaznaczyliśmy. 40/49

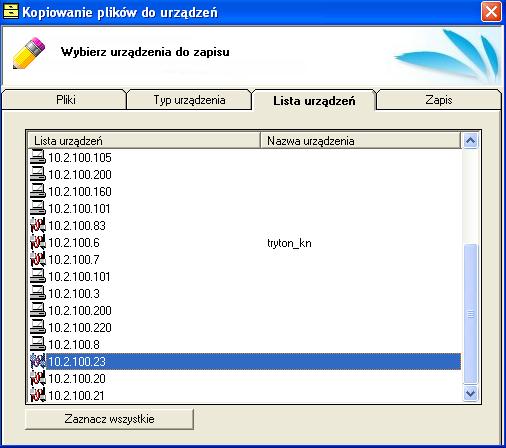

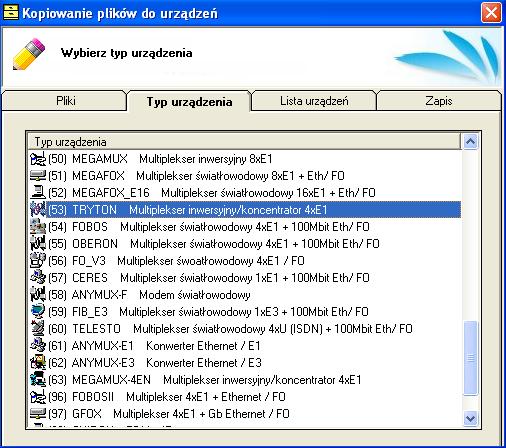

41 Rys. 63.Okno kopiowania plików do urądzeń typy urządzeń W zakładce Lista urządzeń mamy spis urządzeń wg adresów IP, które zostały zaznaczone w pierwszej zakładce i znajdują się w domenie urządzeń. Mamy tutaj możliwość zaznaczenia tylko wybranych urządzeń których zmiana konfiguracji nas interesuje. Rys. 64.Okno kopiowania plików do urządzeń lista urządzeń 41/49

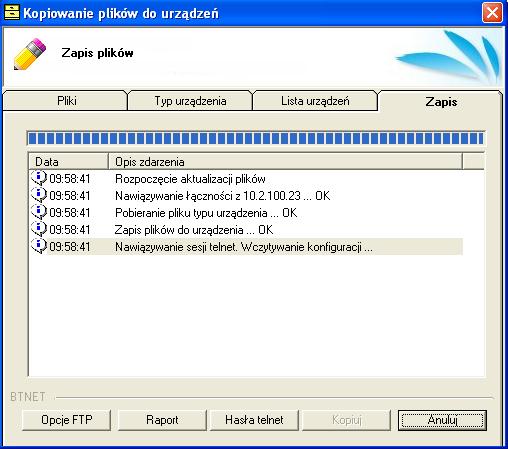

42 W zakładce Zapisz mamy możliwość zapisana konfiguracji z plików z urządzeń ( przycisk kopiuj ), oraz ustawień haseł FTP, oraz telnet używanych przez urządzenia, potrzebnych do wgrania i wykonania komend przez program. Rys. 65.Okno kopiowania plików do urządzeń zapis 5 FUNKCJE 5.1 MONITOROWANIA I TESTOWANIA Ping Narzędzie to umożliwia w szybki i przystępny sposób wysyłanie zapytań do urządzeń z wykorzystaniem protokołu ICMP (ping). Mamy możliwość ustawienia opóźnień, interwałów czasowych a także długości ramki. Aplikacja automatycznie wykonuje raport z przeprowadzonego testu. 42/49

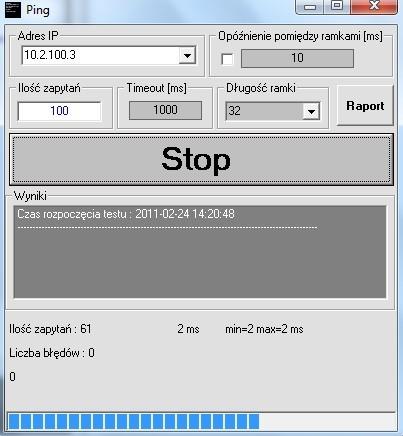

43 Rys. 66.Ping 5.2 Alarmy Alarmy to narzędzie w którym mamy możliwość podglądania wszelkich zdarzeń które miały miejsce w urządzeniach znajdujących się w domenie urządzeń. Dzięki wbudowanym filtrom mamy możliwość separacji zdarzeń dla konkretnych adresów IP lub typie wystąpienia zdarzenia. Rys. 67.Alarmy 5.3 Tester wydajności TCP/IP Tester wydajności TCP/IP narzędzie do testowania sieci, które mogą tworzyć strumienie danych TCP i UDP i pomiaru wydajności tej sieci. Jest to graficzna nakładka na popularne narzędzie iperf służące do testowania parametrów łącza. Tester pozwala na ustawienie różnych parametrów, które można wykorzystać do testowania sieci lub na przemian do optymalizacji i dostrajania sieci. Ma funkcjonalność klient i serwer i może mierzyć przepustowość pomiędzy dwoma końcami, albo jednokierunkowa lub dwukierunkowa. 43/49

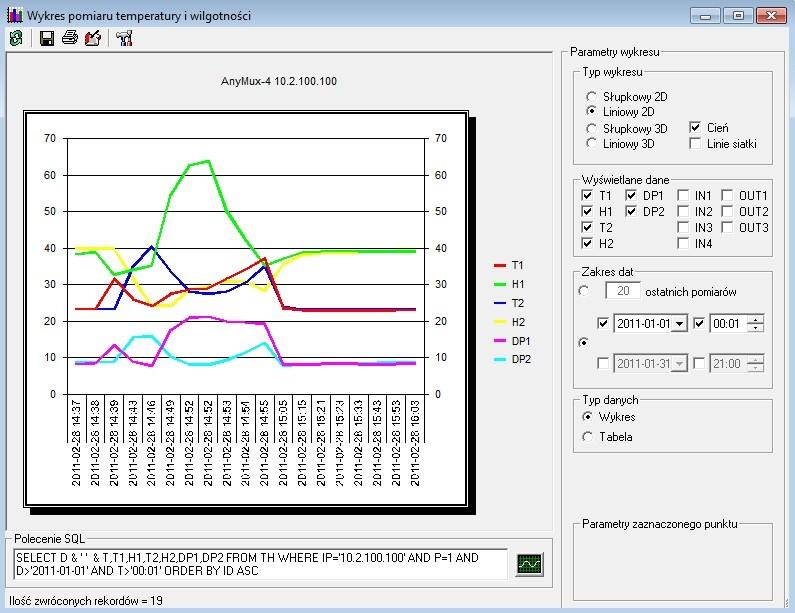

44 Rys. 68.Tester wydajności TCP/IP - serwer Rys. 69.Tester wydajności TCP/IP klient 5.4 Wykresy pomiaru temperatury i wilgotności Mając podłączoną centralkę kontrolno-pomiarową wraz z czujnikami mamy możliwość podglądania wykresów temperatury/wilgotności a także podglądania stanów styków wejściowych oraz wyjściowych. Narzędzie to w wygodny sposób umożliwia definicję kolorów dla poszczególnych wartości a także sposób ich prezentacji na wykresie lub w tabeli (rodzaj wykresu, zakres czasowy). 44/49

45 Rys. 70.Wykresy pomiaru temperatury i wilgotności 5.5 TH Monitor Narzędzie TH Monitor pozwala na monitorowanie stanu urządzeń ANYMUX-CEN oraz SETEBOS w formie danych tablicowych z możliwością zapisu stanów do pliku tekstowego. Rys. 71.TH Monitor 45/49

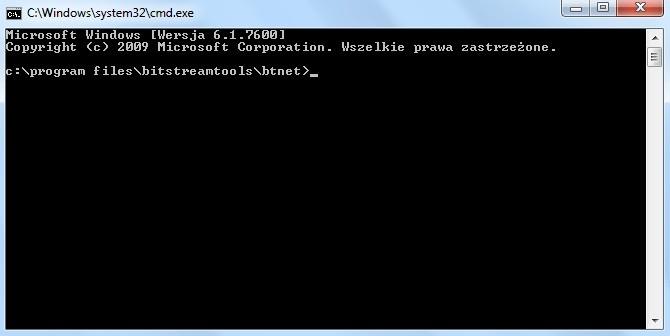

46 6 FUNKCJE 6.1 DODATKOWE Konsola systemowa Jest to skrót, który uruchamia konsolę systemową w której możemy w szybki sposób podejrzeć nasz adres IP lub wyczyścić tablicę ARP. Rys. 72.Konsola systemowa 6.2 Edytor pliku zdarzeń W edytorze pliku zdarzeń (events.txt) mamy możliwość poza przeglądaniem zdarzeń, zmiany opisów występujących zgłoszeń. Możemy zmieniać statusy występowanych zdarzeń (np. z alarmu krytycznego na alarm pilny itd.). Po otworzeniu odpowiedniego pliku zdarzenia są posortowane wg identyfikatora zdarzenia. 46/49

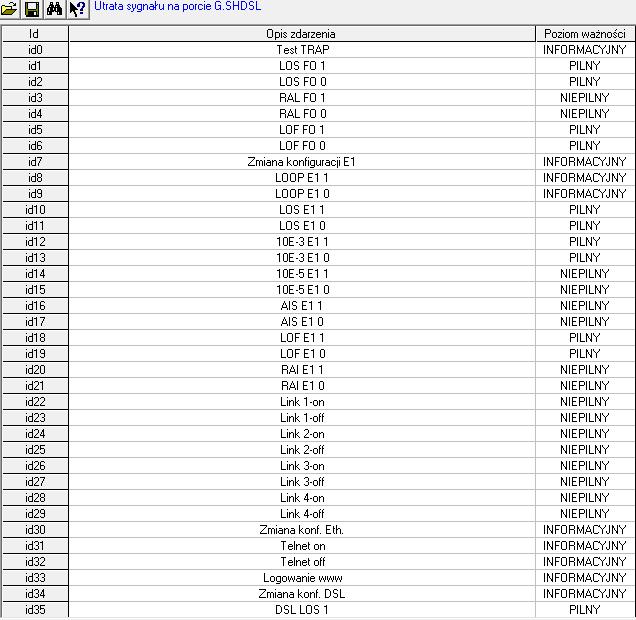

47 Rys. 73.Edytor pliku zdarzeń 47/49

48 6.3 Współpraca z urządzeniami innych producentów Aplikacja współpracuje z urządzeniami innych producentów takich jak NokiaHaliplex, DynaSnmp, Ericson, Moxa. Istnieje możliwość dodania obsługi innych nietypowych urządzeń. Do wymiany danych aplikacja Btnet wykorzystuje protokół SNMP (wersja 1 i 2). Oprogramowanie integruje synchronizację z urządzeniami na dwa sposoby: aktywny nasłuch pakietów Trap Snmp przychodzących do aplikacji na porcie 162; polling (odpytywanie) wybranych węzłów i grup drzewa Mib urządzeń w celu synchronizacji stanów alarmowych, pobieranie wpisów z dzienników zdarzeń itp. Aplikacja, podobnie jak w przypadku urządzeń BitStream, na podstawie otrzymanych danych zaznacza kolorystycznie status alarmu węzła i domeny zgodnie z priorytetem wystepującego alarmu, generuje wpisy w lokalnym dzienniku zdarzeń i bazie danych, generuje komunikaty alarmowe sms itd. W celu uaktywnienia współpracy z innymi urządzeniami niezbędne jest włączenie zewnętrznego parsera Snmp (opcje-> alarmy->użyj zewnętrznego parsera trap). Rys. 74.Okno opcji oprogramowania 48/49

49 Rys. 75.Okno aplikacji z dodaną obsługą innych urządzeń 49/49
