PROJEKT ARCHITEKTONICZNO- BUDOWLANY

Transkrypt

1

2

3

4 PROJEKT ARCHITEKTONICZNO- BUDOWLANY BRANŻA: KONSTRUKCJA TEMAT: PROJEKT BUDOWLANY ZBIORNIKA WYRÓWNAWCZEGO LOKALIZACJA: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki INWESTOR: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 PROJEKTANT: SPRAWDZAJĄCY:.... Zawartość opracowania: 2.1. Oświadczenie, uprawnienia i izba projektanta i sprawdzającego 2.2. Opis techniczny 2.3. Obliczenia statyczno wytrzymałościowe wybranych elementów konstrukcji 2.4. Część rysunkowa schematy konstrukcyjne MYŚLENICE, LIPIEC 2015 r.

5 2.1. OŚWIADCZENIE My niżej podpisani na podstawie art. 20 ust. 4 Prawa Budowlanego, oświadczamy że: PROJEKT BUDOWLANY ZBIORNIKA WYRÓWNAWCZEGO planowany do realizacji w miejscowości: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki na zlecenie inwestora: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. podpis projektanta... podpis sprawdzającego MYŚLENICE, LIPIEC 2015 r.

6 2.2. OPIS TECHNICZNY Wstęp i ogólne założenia. Projekt budowlany zbiornika wyrównawczego został sporządzony na podstawie zasad i wymagań dotyczących bezpieczeństwa, użytkowalności i trwałości konstrukcji budowlanych zawartych w normach europejskich PN-EN, które posiadają status Polskich Norm nadany przez Polski Komitet Normalizacyjny (PKN). Zgodnie z założeniami PN-EN: - ustrój konstrukcyjny został dobrany, a projekt opracowany przez osoby o odpowiednich kwalifikacjach i doświadczeniu, - do wykonania obiektu należy użyć materiałów i wyrobów o odpowiednich aprobatach technicznych, - roboty budowlane powinny być wykonane przez osoby o odpowiednich umiejętnościach, - w trakcie wykonywania obiektu należy zapewnić odpowiedni nadzór i kontrolę jakości wykonania, - użytkowanie konstrukcji powinno być zgodne z założeniami projektu. Ustrój konstrukcyjny został tak zaprojektowany, aby zapewnić przestrzenną sztywność obiektu i bezawaryjnie przenieść wszystkie możliwe kombinacje działających na niego obciążeń (wg obowiązujących wytycznych w chwili sporządzenia niniejszej dokumentacji). Główne elementy nośne konstrukcji zostały przeanalizowane i zwymiarowane na podstawie modelów obliczeniowych, odzwierciedlających ich rzeczywisty schemat pracy w ustroju konstrukcyjnym. Wybrane sytuacje obliczeniowe zostały tak dobrane, aby uwzględnić praktycznie wszystkie warunki, które mogą wystąpić w trakcie wykonania i użytkowania konstrukcji. Konstrukcja została zaprojektowana w taki sposób, aby w zamierzonym okresie użytkowania, z należytym poziomem niezawodności i bez nadmiernych kosztów przejmowała wszystkie oddziaływania i wpływy, których pojawienia się można oczekiwać podczas wykonania i eksploatacji oraz aby pozostała przydatna do spełniania przewidzianych funkcji. W celu zapewnienia odpowiedniej trwałości konstrukcji w projekcie uwzględniono: - zamierzone lub przewidywane użytkowanie konstrukcji, - wymagane przez inwestora kryteria projektowe, - warunki środowiskowe,

7 - skład i właściwości materiałów budowlanych, - właściwości podłoża gruntowego, - rodzaj oraz kształt ustroju i elementów konstrukcyjnych, - należytą jakość wykonania konstrukcji, - należyte utrzymanie obiektu w projektowanym okresie użytkowania. Rodzaj obiektu: Cylindryczny, żelbetowy zbiornik wyrównawczy na wodę Rodzaj konstrukcji : Fundamenty: żelbetowa monolityczna płyta fundamentowa Konstrukcja główna ścian: żelbetowe monolityczne ściany płaszcza Konstrukcja główna płyt stropowych: żelbetowa prefabrykowana Założenia projektowe. A. Obciążenia: - ciężar właściwy wody: 10,0 kn/m3 - gęstość objętościowa gruntu : 20,0 kn/m3 - wartości współczynników obciążenia: dla konstrukcji żelbetowych: g f = 1,1 dla gruntów rodzimych g f= 1,1 (0,9) dla gruntów nasypowych g f = 1,2 (0,8) - obciążenie użytkowe charakterystyczne stropu p = 2,0 kn/m2 Współczynnik obciążenia g f = 1,4 -współczynnik bocznego rozporu gruntu: dla gruntów rodzimych k = 0,250 dla gruntów nasypowych k = 0,610 - obciążenie użytkowe naziomu przy zbiorniku p = 2,0 kn/m2 B. Środowisko korozyjne: - Przechowywana woda nie jest agresywna w stosunku do betonu, - Zgodnie z PN 82/B dla zabezpieczenie prętów zbrojenia przed korozja w projekcie przewidziano ochronę materiałowo-strukturalna poprzez stosowanie betonu wodoszczelnego W8,konstrukcje obliczono na rysoodporność mniejsza niż 0,1mm i przyjęto odpowiednia grubość otulin prętów zbrojenia Podstawa opracowania. Projekt konstrukcji opracowany został na podstawie projektu architektonicznego oraz według aktualnego stanu wiedzy i praktyki. Normy powołane: PN-90/B Projekty budowlane. Obliczenia statyczne. PN-EN 1990:2004 Podstawy projektowania konstrukcji. (Eurokod) PN-EN :2004 PN-EN :2005 Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Obciążenie śniegiem.

8 PN-77/B PN-88/B PN-B PN-90/B PN-B PN-B PN-76/B PN-81/B03020 PN-B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Obciążenia budowli. Obciążenie gruntem. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Rysunek konstrukcyjny budowlany. Zasady ogólne Zastosowane rozwiązania materiałowe. Poszczególne elementy konstrukcyjne zbiornika należy wykonać z następujących materiałów: fundamenty - Beton C30/37 (B37) W8, Stal A-IIIN (RB500), ściany żelbetowe oraz słup wewnętrzny - Beton C30/37 (B37) W8, Stal A-IIIN (RB500), prefabrykowane płyty żelbetowe przekrycia zbiornika - C25/30 (B30) - W8, Stal A-IIIN (RB500), konstrukcja stalowa drabinek i barierek stal S235JR (St3S) (ocynk) Parametry techniczne zbiornika Pojemność czynna zbiornika wynosi: Pp = 86,55 m 2 Vc = Pp h = 86,55 2,91 = 251,86 m m 3 - pojemność całkowita 303,0m 3 - wysokość czynna 2,91m, - wysokość wewnętrzna 3,51m, - poziom posadowienia 294,63 mnpm Zbiornik : - średnica wewnętrzna: Ø10,5m - wysokość wewnętrzna w świetle: 3,51 m - grubość płyt przekrycia: cm - grubość ścian płaszcza: 25 cm - średnica słupa wewnętrznego: Ø40cm - poszerzenie głowicy słupa wewnętrznego: Ø160cm - grubość płyty dennej: cm Opis konstrukcji Konstrukcję zbiornika zaprojektowano jako żelbetową monolityczną oraz prefabrykowaną. Zbiornik posiada przekrój cylindryczny o średnicy wewnętrznej Ø10,5m i wysokości konstrukcyjnej ścian wynoszącej 3,51 m liczonej od dna zbiornika do spodu płyty stropowej.

9 W osi pionowej zbiornika znajduje się słup podpierający płyty stropowe przekrycia. Średnica słupa wynosi Ø40cm. Głowica słupa przy połączeniu ze stropem, posiada poszerzenie o średnicy Ø160cm umożliwiające swobodne oparcie prefabrykowanych płyt przekrycia. Cylindryczna ściana płaszcza zbiornika oraz słup wewnętrzny zamocowane są w płycie dennej oraz wolnopodparte pod stropem. Płyty przekrycia podparto przegubowo na ścianach płaszcza i utwierdzono na głowicy słupa wewnętrznego. Płyta denna zbiornika gr. 25 cm posiada przegłębienia do gr. 40cm pod ścianami zewnętrznymi oraz pod słupem środkowym. Ściany płaszcza gr.25 cm, żelbetowe monolityczne wylewane. Płyty przekrycia żelbetowe prefabrykowane, o zmiennym przekroju gr cm, kształtującym spadek stropodachu, wykonane zostaną z betonu C25/30 zbrojone stalą A-IIIN (RB500). Pręty obwodowe w płaszczu zbiornika należy łączyć mijankowo, tak aby w jednym przekroju nie łączyło się więcej niż 6 prętów. Przesuniecie połączeń powinno wynosić ok. 70 cm. We wszystkich miejscach przewidywanych przerw roboczych zastosowano odpowiednia taśmę uszczelniająca dopuszczona do stosowania atestem ITB (np. taśmę bentonitowo - kauczukową Waterstop RX). Przed betonowaniem zbiornika należy osadzić przejścia rurociągów i wyposażenia zgodnie z projektem technologicznym. W płycie dennej usytuowane są dwie studzienki o wymiarach w planie 100 x 85 cm i głębokości 100 cm. Na dnie zbiornika należy wykonać szlichtę betonową kształtującą 0.5% spadek w kierunku studzienek. Beton konstrukcyjny zbiornika powinien być gęstoplastyczny i wibrowany mechanicznie. DOSTĘP DO ZBIORNIKA Na skarpie zbiornika znajdować się będzie płyta podestowa zasuw. W obrębie płyty podestowej zasuwy i rurociągi zasypać pospółka żwirowo-piaskowa zagęszczana poprzez polewanie wodą. Na ścianie zewnętrznej zbiornika zaprojektowano stalową drabinę wejściową z pałąkiem zabezpieczającym. Na stropodachu projektuje się stalową balustradę zabezpieczająca wysokości 110cm. Mocowanie drabin i balustrad do konstrukcji zbiornika za pomocą śrub nierdzewnych rozporowych. Elementy zewnętrzne malowane farbami chlorokauczukowymi. Wejście do komory zbiornika przez właz szczelny Ø80cm, a dalej drabinami wykonanymi ze stali nierdzewnej. ELEMENTY ZEWNĘTRZNE Rury przewietrzające oraz wywietrzaki dachowe zabezpieczyć przed gryzoniami i ptactwem siatka ochronną. Zbiornik ocieplono styropianem gr. 10 cm, który na ścianach zabezpieczono tynkiem mineralnym. Ocieplenie zbiornika stykające sie z ziemia ( i do 15 cm powyżej) tynkiem cementowym gr. 3 cm na siatce. Na stropie zbiornika zaprojektowano gzyms z cegły klinkierowej na zaprawie cementowej "8" o

10 wymiarach 40x30 cm. Dach pokryto papa termozgrzewalna. Odprowadzenie wody z dachu za pomocą dwóch rur spustowych śr.120 mm zlokalizowanych po przeciwnych stronach zbiornika. Wokół zbiornika należy wykonać opaskę odwadniającą z płyt chodnikowych 50 x 50 x 5cm. Zaprojektowano drenaż odwadniający ściany zbiornika. Oczywisty destrukcyjny wpływ na grunty podłoża będzie miała woda opadowa, w trakcie realizacji wykopów, tak więc wskazane prowadzenie prac w okresach suchych oraz w stosunkowo szybkim tempie. Zaprojektowano drenaż prowadzony ze spadkiem 0,5% z przepływem wody w kierunku wschodnim. Odległość drenażu od ścian zbiornika przyjęto min. 0,30 m. Zagłębienie drenażu w nawiązaniu do poziomu posadowienia zbiornika tj. na głębokościach ok. 1,2 m pod poziomem terenu projektowanego. Dla zabezpieczenia drenów należy owinąć je geowłókniną Uwagi dotyczące lokalizacji i posadowienia budynku - Obiekt posadowiony jest bezpośrednio, na płycie fundamentowej gr. 25cm z lokalnym pogrubieniem jej do 40cm. - W związku z lokalizacją, obiekt zalicza się do następujących stref oddziaływań środowiskowych: * ze względu na umowną głębokość przemarzania gruntu: 1,00 m p.p.t. (wg PN- 81/B03020) * ze względu na obciążenie śniegiem: 3 strefa wg (PN-EN :2005) * ze względu na obciążenie wiatrem: III strefa wg (PN-77/B-02011) Stan podłoża gruntowego Projekt opracowano przy ustalonych w opinii geotechnicznej wykonanej przez Biuro Usług Geologicznych EKO-GEO Jan Orłowski, dnia r. Woda gruntowa w postaci wycieku, zacieku znajduje się poniżej poziomu posadowieni zbiornika. Ze względu na konieczność zachowania takich samych poziomów dna i spodu stropu projektowanego zbiornika jak w zbiorniku istniejącym projektuje się posadowienie na warstwie gliny pylastej IL=0,20 poprzez "poduszkę" ze żwiru zagęszczanego warstwami. Płytę denna zbiornika posadowić na warstwie chudego betonu o gr. 10 cm. W trakcie wykonywania wykopów fundamentowych należy powiadomić geologa, który dokona odbioru geologicznego podłoża budowlanego i wpisem do dziennika budowy dopuści wykop do dalszych prac budowlanych Wszelkie wykopy należy zabezpieczyć przed obrywami ścian oraz przed wodami opadowymi. Projektowany obiekt należy zaliczyć do I KATEGORII GEOTECHNICZNEJ O PROSTYCH WARUNKACH GRUNTOWYCH, na podstawie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w

11 sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 27 kwietnia 2012 r. poz. 463) oraz opinii geotechnicznej. Uwaga: W trakcie prowadzenia prac ziemnych przy wykopach fundamentowych należy zwrócić uwagę na prawidłowe odprowadzenie wód opadowych poza teren wykopów. W przeciwnym razie napływ wody do wykopów może doprowadzić do rozmiękczenia podłoża, a to w konsekwencji spowoduje pogorszenie warunków posadowienia Uwagi dotyczące wykonawstwa i zabezpieczenia konstrukcji. - Elementy żelbetowe należy wykonywać w sposób tradycyjny jako wylewane na mokro w deskowaniu systemowym bez łączników spinających, przebijających ściany zbiornika. - Elementy stalowe należy zabezpieczyć poprzez ocynk lub poprzez malowanie. - Pozostałe informacje i uwagi przedstawiono na rysunkach konstrukcyjnych. - Roboty należy wykonać zgodnie ze sztuka budowlana, aktualna wiedzą techniczną, przepisami BHP, obowiązującymi normami oraz z zasadami podanymi w "Warunkach technicznych wykonania i odbioru robót budowlano - montażowych" podpis projektanta... podpis sprawdzającego MYŚLENICE, LIPIEC 2015 r.

12 2.3. OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE A. ZESTAWIENIE OBCIĄŻEŃ A.1. Obciążenia śniegiem i wiatrem Obciążenie śniegiem wg PN-80/B-02010/Az1 / Z1-1 S [kn/m 2 ] TEMAT: ZBIORNIK WYRÓWNAWCZY 1,440 1,440 - Dach dwuspadowy - Obciążenie charakterystyczne śniegiem gruntu: - strefa obciążenia śniegiem 3; A = 295 m n.p.m. Q k = 0,006 A - 0,6 = 1,170 kn/m 2 < 1,2 kn/m 2 Q k = 1,2 kn/m 2 Połać bardziej obciążona: - Współczynnik kształtu dachu: nachylenie połaci α = 1,4 o C 2 = 0,8 Obciążenie charakterystyczne dachu: S k = Q k C = 1,200 0,800 = 0,960 kn/m 2 Obciążenie obliczeniowe: S = S k γ f = 0,960 1,5 = 1,440 kn/m 2 Połać mniej obciążona: - Współczynnik kształtu dachu: nachylenie połaci α = 1,4 o C 1 = 0,8 Obciążenie charakterystyczne dachu: S k = Q k C = 1,200 0,800 = 0,960 kn/m 2 Obciążenie obliczeniowe: S = S k γ f = 0,960 1,5 = 1,440 kn/m 2 Obciążenie wiatrem wg PN-B-02011:1977/Az1 / Z1-3 kierunek wiatru -0,492-0,219 p [kn/m 2 ] H=3,5 B=11,2

13 - Budynek o wymiarach: B = 11,2 m, L = 11,2 m, H = 3,5 m - Dach dwuspadowy, kąt nachylenia połaci α = 1,4 o - Charakterystyczne ciśnienie prędkości wiatru: - strefa obciążenia wiatrem III; H = 295 m n.p.m. q k = 300 Pa q k = 0,300 kn/m 2 - Współczynnik ekspozycji: rodzaj terenu: A; z = H = 3,5 m C e(z) = 0,5+0,05 3,5 = 0,68 - Współczynnik działania porywów wiatru: β = 1,80 - Współczynnik ciśnienia wewnętrznego: budynek zamknięty C w = 0 Połać nawietrzna: - Współczynnik ciśnienia zewnętrznego: C z = -0,9 - Współczynnik aerodynamiczny C: C = C z - C w = -0,9-0 = -0,9 Obciążenie charakterystyczne: p k = q k C e C β = 0,300 0,68 (-0,9) 1,80 = -0,328 kn/m 2 Obciążenie obliczeniowe: p = p k γ f = (-0,328) 1,5 = -0,492 kn/m 2 Połać zawietrzna: - Współczynnik ciśnienia zewnętrznego: C z = -0,4 - Współczynnik aerodynamiczny C: C = C z - C w = -0,4-0 = -0,4 Obciążenie charakterystyczne: p k = q k C e C β = 0,300 0,68 (-0,4) 1,80 = -0,146 kn/m 2 Obciążenie obliczeniowe: p = p k γ f = (-0,146) 1,5 = -0,219 kn/m 2 Obciążenie wiatrem wg PN-B-02011:1977/Az1 / Z ,596 p [kn/m 2 ] kierunek wiatru 0,546-0,179 D=11,2-0,596 - Budowla walcowa o wymiarach: D = 11,2 m H = 3,5 m - Charakterystyczne ciśnienie prędkości wiatru: - strefa obciążenia wiatrem III; H = 295 m n.p.m. q k = 300 Pa q k = 0,300 kn/m 2 - Współczynnik ekspozycji: rodzaj terenu: A; z = H = 3,5 m C e(z) = 0,5+0,05 3,5 = 0,68 - Współczynnik działania porywów wiatru: β = 1,80 - Współczynnik ciśnienia wewnętrznego: budowla zamknięta C w = 0 Ściana budowli walcowej, kąt 0 st.: - Współczynnik ciśnienia zewnętrznego: C z = C α=0 = 0,999 - Współczynnik aerodynamiczny C: C = C z - C w = 0,999-0 = 0,999

14 Obciążenie charakterystyczne: p k = q k C e C β = 0,300 0,68 0,999 1,80 = 0,364 kn/m 2 Obciążenie obliczeniowe: p = p k γ f = 0,364 1,5 = 0,546 kn/m 2 Ściana budowli walcowej, kąt 70 st.: - Współczynnik ciśnienia zewnętrznego: C z = k C α=70 = 0,839 (-1,300) = -1,091 - Współczynnik aerodynamiczny C: C = C z - C w = -1,091-0 = -1,091 Obciążenie charakterystyczne: p k = q k C e C β = 0,300 0,68 (-1,091) 1,80 = -0,398 kn/m 2 Obciążenie obliczeniowe: p = p k γ f = (-0,398) 1,5 = -0,596 kn/m 2 Ściana budowli walcowej, kąt 180 st.: - Współczynnik ciśnienia zewnętrznego: C z = k C α=180 = -0,328 - Współczynnik aerodynamiczny C: C = C z - C w = -0,328-0 = -0,328 Obciążenie charakterystyczne: p k = q k C e C β = 0,300 0,68 (-0,328) 1,80 = -0,120 kn/m 2 Obciążenie obliczeniowe: p = p k γ f = (-0,120) 1,5 = -0,179 kn/m 2 ZBIORNIK WYRÓWNAWCZY W ZRĘCZYCACH ================================================================== ============= Zbiornik bezcisnieniowy D a n e Sciana monolityczna, bez skosu, ============= utwierdzona w plycie, bez pierscienia Wymiary Sciana zbiornika - prom.wewn.--- /RS/: 5,25 m konstrukcji - wysokosc /L/: 3,51 m - grubosc /H/:.25 m Plyta denna - wysieg /W/: 0,25 m - grubosc /HP/: 0,25 m Dane Znak stali zbrojeniowej--- (ST) : 34GS (Ra=360. MPa) materialowe Klasa betonu - sciana (BW) : B30 (Rb=17.1 MPa) - plyta (BP) : B30 (Rb=17.1 MPa) Dopuszczalny procent zbrojenia /PZ/: 2.00 % Dopuszcz.szer.rozwarcia rysy /RD/:.100 mm Warunki Wsp.odksztalc.podl.grunt /E0/: 25.0 MPa grunt.-wodne " Poissona " " /NIGR/:.29 " tarcia dna po podlozu /F/:.20 Wznies.zw.wody grunt.nad dnem /HW/:.00 m Obciazenia--- Sciana zbiornika - stale /G1S/: 27.0 kn/m liniowe - zmienne /G1Z/:.0 kn/m Wspornik dna (piersc./plyta) /G2/:.0 kn/m Odlegl.obc. G2 od sciany /A/:.00 m Obciazenia--- Wewn.- dno (piersc./plyta) /P1/: 50.0 kpa powierzchn. - sciana - dolne /P2/: 50.0 kpa - gorne /P3/:.0 kpa Zewn. - wspornik (piersc./plyta) /P4/:.0 kpa - sciana - dolne /P5/: 16,2.0 kpa - gorne /P6/: 3.0 kpa Zmiany Sciana zbiornika - obnizenie---- /Z1/: K temperatury - podwyzsz. /Z2/: 20.0 K Plyta denna - obnizenie /Z3/: K - podwyzsz. /Z4/: 20.0 K Roznice Sciana zbiornika - zb.pusty----- /T1/: 4.1 K temperatur - zb.wypeln. /T2/: -2.1 K Plyta denna - zb.pusty /T3/: 4.1 K - zb.wypeln. /T4/: -2.1 K

15

16 PŁYTA PRZEKRYCIA Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Styropian grub. 15 cm [0,45kN/m3 0,15m] 0,07 1, ,09 2. Płyta żelbetowa grub.18 cm 4,50 1, ,95 3. Warstwa cementowa na siatce metalowej grub. 5 cm 1,20 1, ,56 [24,0kN/m3 0,05m] 4. Obciążenie śniegiem połaci bardziej obciążonej dachu 0,96 1,50 0,00 1,44 dwuspadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 3, A=295 m n.p.m. -> Qk = 1,2 kn/m2, nachylenie połaci 1,5 st. -> C2=0,8) [0,960kN/m2] 5. Obciążenie zmienne [2,0kN/m2] 2,00 1,40 0,50 2,80 Σ: 8,73 1,24 10,84 Schemat statyczny płyty: qo = 10,84 A leff = 4,63 B Rozpiętość obliczeniowa płyty l eff = 4,63 m Wyniki obliczeń statycznych: Moment przęsłowy obliczeniowy M Sd = 29,05 knm/m Moment przęsłowy charakterystyczny M Sk = 23,39 knm/m Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 18,14 knm/m Reakcja obliczeniowa R A = R B = 25,10 kn/m Dane materiałowe : Grubość płyty 18,0 cm Klasa betonu C25/30 (B30) f cd = 14,17 MPa, f ctd = 1,02 MPa, E cm = 31,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 80% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 1,93 Stal zbrojeniowa główna A-IIIN (RB500) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Pręty rozdzielcze φ6 co max. 25,0 cm, stal A-IIIN (RB500) Otulenie zbrojenia przęsłowego c nom = 30 mm Założenia obliczeniowe : Sytuacja obliczeniowa: trwała - element konstrukcyjny o wyjątkowym znaczeniu Graniczna szerokość rys w lim = 0,1 mm Graniczne ugięcie a lim = l eff/200 - jak dla stropów (tablica 8) Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Przęsło: Zbrojenie potrzebne A s = 5,07 cm 2 /mb. Przyjęto φ12 co 10,0 cm o A s = 11,31 cm 2 /mb (ρ = 0,79%) Warunek nośności na zginanie: M Sd = 29,05 knm/mb < M Rd = 60,44 knm/mb (48,1%) Szerokość rys prostopadłych: w k = 0,071 mm < w lim = 0,1 mm (71,2%) Maksymalne ugięcie od M Sk,lt: a(m Sk,lt) = 14,16 mm < a lim = 23,15 mm (61,2%) Podpora: Warunek nośności na ścinanie: V Sd = 25,10 kn/mb < V Rd1 = 101,58 kn/mb (24,7%)

17 Szkic zbrojenia: φ6 co 25 φ12 co 10 cm Nr1 φ12 co 30 l= Nr2 φ12 co 30 l= Nr3 φ12 co 30 l= KONIEC OBLICZEŃ podpis projektanta... podpis sprawdzającego MYŚLENICE, LIPIEC 2015 r.

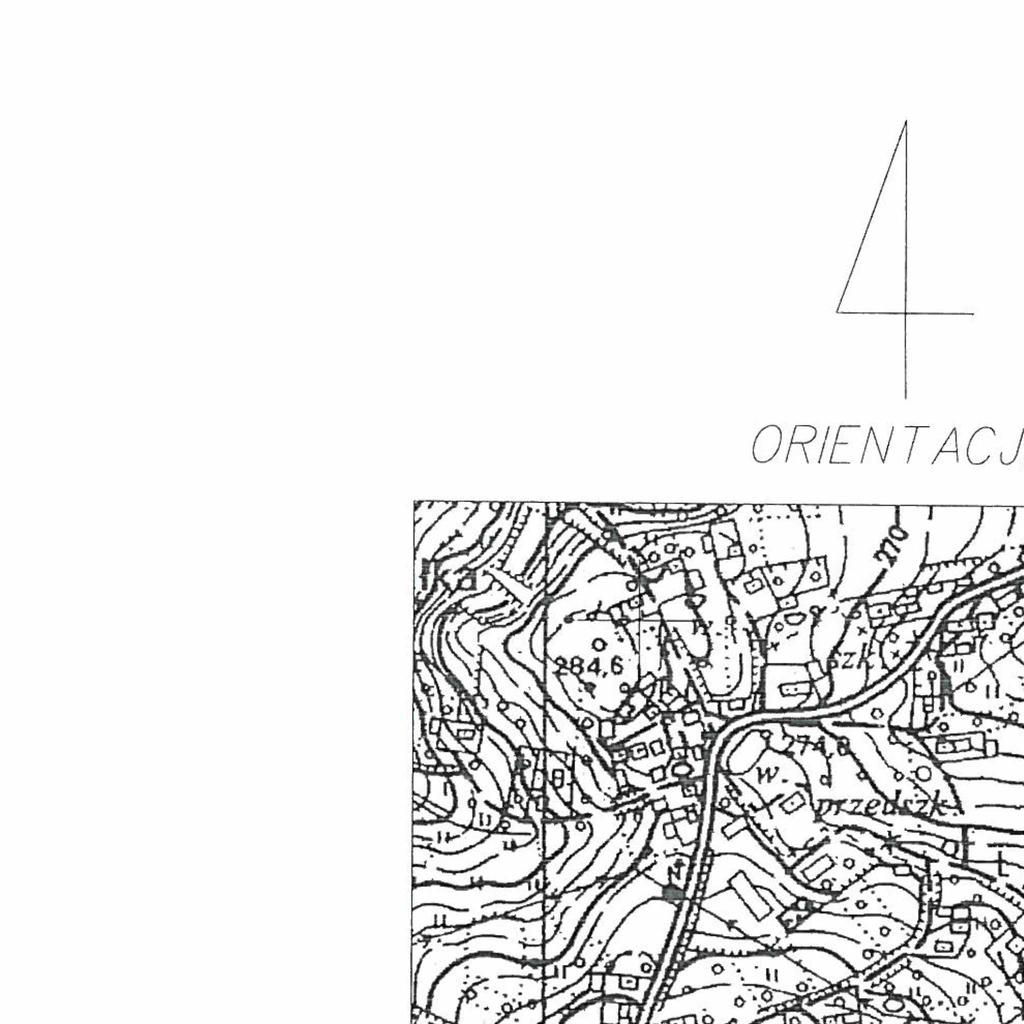

18 2.4. CZĘŚĆ RYSUNKOWA

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34 Zestawienie stali profilowanej Symbol Opis profilu Pole przekroju [cm 2 ] Obwód przekroju [cm] Długość elementu [mm] ilość element. [szt] Masa elementu S235JR Pole pow. elementu [kg/m 3 ]: 7850 Masa elementów Pole pow. elementów Rys: ZBIORNIK - BARIERKA, DRABINKA WEWN. I ZEWN. Poz. sztuk: 1 [kg] [m 2 ] [kg] [m 2 ] BL-1 BL 12x160 19,20 34, ,4 0, BL-2 BL 12x180 21,60 38, ,1 0, P-01 BL 40x6 2,40 9, ,3 0, P-02 BL 35x6 2,10 8, ,3 0, R-01 RO 48,3x3,0 4,27 15, ,1 0, R-02 RO 26,9x2,0 1,56 8, ,7 0,1 7 0 R-03 RO 48,3x3,0 4,27 15, ,7 0,2 7 0 R-04 RO 33,7x3,0 2,89 10, ,7 0,1 5 0 R-05 RO 76,1x4,0 9,06 23, ,8 3, R-06 RO 76,1x4,0 9,06 23, ,1 0, R-07 RO 76,1x4,0 9,06 23, ,2 0, R-08 RO 48,3x3,0 4,27 15, ,4 0,2 9 0 R-09 RO 26,9x2,0 1,56 8, ,8 1, R-10 RO 48,3x3,0 4,27 15, ,1 0,1 5 0 R-11 RO 33,7x3,0 2,89 10, ,7 0,0 3 0 R-12 RO 48,3x3,0 4,27 15, ,7 0, R-13 RO 48,3x3,0 4,27 15, ,6 0,0 4 0 R-14 RO 26,9x2,0 1,56 8, ,7 0,1 8 1 STAL NIERDZEW NA BL-3 BL 8x60 4,80 13, ,6 0,0 3 0 Masa stali [kg] dla: 1 szt Poz. + spoiny: 1,0% 356,3 Pow. stali [m 2 ] dla: 1 szt Poz. dodatek: 1,0% 14,7 Masa stali [kg] dla: 1 szt Poz. 356,3 356 Pow. stali [m 2 ] dla: 1 szt Poz. 14,72 Całkowita masa stali [kg] 356,3 Całkowita powierzchnia stali [m 2 ] 14,7 S235JR 356 UWAGA: Przed ostatecznym zamówieniem stali należy sprawdzić zgodność poszczególnych pozycji zestawienia z rysunkami i ewentualne rozbieżności zgłosić u projektanta

35 Zestawienie stali profilowanej Symbol Opis profilu Pole przekroju [cm 2 ] Obwód przekroju [cm] Długość elementu [mm] ilość element. [szt] Masa elementu S235JR Pole pow. elementu [kg/m 3 ]: 7850 Masa elementów Pole pow. elementów Rys: ZBIORNIK - BARIERKA, DRABINKA Poz. sztuk: 1 [kg] [m 2 ] [kg] [m 2 ] BL-1 BL 12x160 19,20 34, ,4 0, BL-2 BL 12x180 21,60 38, ,1 0, P-01 BL 40x6 2,40 9, ,3 0, P-02 BL 35x6 2,10 8, ,3 0, R-01 RO 48,3x3,0 4,27 15, ,1 0, R-02 RO 26,9x2,0 1,56 8, ,7 0,1 7 0 R-03 RO 48,3x3,0 4,27 15, ,7 0,2 7 0 R-04 RO 33,7x3,0 2,89 10, ,7 0,1 5 0 R-05 RO 76,1x4,0 9,06 23, ,8 3, R-06 RO 76,1x4,0 9,06 23, ,1 0, R-07 RO 76,1x4,0 9,06 23, ,2 0, R-08 RO 48,3x3,0 4,27 15, ,4 0,2 9 0 R-09 RO 26,9x2,0 1,56 8, ,8 1, R-10 RO 48,3x3,0 4,27 15, ,1 0,1 5 0 R-11 RO 33,7x3,0 2,89 10, ,7 0,0 3 0 Masa stali [kg] dla: 1 szt Poz. + spoiny: 1,0% 319,1 Pow. stali [m 2 ] dla: 1 szt Poz. dodatek: 1,0% 12,9 Masa stali [kg] dla: Pow. stali [m 2 ] dla: 1 szt 1 szt Poz. Poz. 319,1 12,86 Całkowita masa stali [kg] 319,1 Całkowita powierzchnia stali [m 2 ] 12,9 S235JR UWAGA: Przed ostatecznym zamówieniem stali należy sprawdzić zgodność poszczególnych pozycji zestawienia z rysunkami i ewentualne rozbieżności zgłosić u projektanta

36 Nr pręta ilość prętów szt średnica mm Zestawienie stali zbrojeniowej długość m stal: A-IIIN (RB500) #8 #10 #12 #16 #20 #25 Rys: K-04 ZBROJENIE PŁYTY GÓRNEJ - PEŁNEJ Poz. - sztuk: ,15 15, ,90 19, ,10 18, ,79 5, ,46 70, ,00 13, ,15 1, ,95 1, ,30 15, ,90 19, ,50 27, ,80 16,00 Długość ogólna według średnic [m] 0,0 88,7 132,2 3,1 0,0 0,0 Masa 1 m pręta [kg] 0,394 0,617 0,888 1,58 2,47 3,85 Masa prętów wg. średnic + 5% [kg] 0,0 57,4 123,2 5,1 0,0 0,0 Masa stali dla: Poz ,71 Łącznie stal dla: Poz ,86 Rys: K-05 ZBROJENIE PŁYTY GÓRNEJ - Z OTWOREM Poz. - sztuk: ,15 10, ,90 19, ,45 13, ,85 3, ,20 4, ,80 14, ,50 12, ,79 5, ,06 3, ,46 70, ,30 10, ,00 4, ,90 19, ,50 18, ,20 6, ,00 10, ,15 1, ,95 1,90 Długość ogólna według średnic [m] 0,0 85,7 140,1 3,1 0,0 0,0 Masa 1 m pręta [kg] 0,394 0,617 0,888 1,58 2,47 3,85 Masa prętów wg. średnic + 5% [kg] 0,0 55,5 130,7 5,1 0,0 0,

37 Nr pręta ilość prętów szt średnica mm długość m stal: A-IIIN (RB500) #8 #10 #12 #16 #20 #25 Masa stali dla: Poz ,21 Łącznie stal dla: Poz ,21 Rys: K-06 ZBROJENIE PŁYTY DENNEJ Poz. - sztuk: ,00 410, ,00 402, ,00 348, ,00 348, ,66 365, ,00 267, ,80 396, ,00 348, ,80 33, ,70 32, ,10 42, ,35 23, ,62 26, ,50 30, ,30 18, ,00 7, ,50 45, ,85 24, ,50 16, ,32 42, ,00 16, ,50 56, ,70 27, ,45 156, ,00 216, ,45 313, ,50 9, ,80 84,00 Długość ogólna według średnic [m] 84,0 989,4 3021,0 9,0 0,0 0,0 Masa 1 m pręta [kg] 0,394 0,617 0,888 1,58 2,47 3,85 Masa prętów wg. średnic + 5% [kg] 34,8 641,0 2816,8 14,9 0,0 0,0 Masa stali dla: Poz ,44 Łącznie stal dla: Poz ,44 Rys: K-07 ZBROJENIE ŚCIAN Poz. - sztuk: , , ,20 496, ,20 496, ,20 496,

38 Nr pręta ilość prętów szt średnica mm długość m stal: A-IIIN (RB500) #8 #10 #12 #16 #20 # ,20 496,80 Długość ogólna według średnic [m] 0,0 3486,2 0,0 0,0 0,0 0,0 Masa 1 m pręta [kg] 0,394 0,617 0,888 1,58 2,47 3,85 Masa prętów wg. średnic + 5% [kg] 0,0 2258,6 0,0 0,0 0,0 0,0 Masa stali dla: Poz ,56 Łącznie stal dla: Poz ,56 Rys: K-08 PRZEKRÓJ - A-A Poz. - sztuk: ,73 22, ,25 31, ,52 6, ,92 30, ,75 1, ,80 2, ,80 3, ,80 7, ,35 1, ,25 2, ,00 3, ,90 3, ,80 147, ,75 105,00 Długość ogólna według średnic [m] 136,3 26,5 184,0 22,4 0,0 0,0 Masa 1 m pręta [kg] 0,394 0,617 0,888 1,58 2,47 3,85 Masa prętów wg. średnic + 5% [kg] 56,4 17,1 171,6 37,1 0,0 0,0 Masa stali dla: Poz ,19 Łącznie stal dla: Poz ,19 Nr pręta ilość prętów szt średnica mm długość m Długość ogólna według średnic [m] Masa 1 m pręta [kg] Masa prętów wg. średnic + 5% [kg] Całkowita masa stali [kg]: stal: A-IIIN (RB500) #8 #10 #12 #16 #20 #25 220,3 5563,0 4798,8 68,0 0,0 0,0 0,394 0,617 0,888 1,58 2,47 3,85 91,1 3604,0 4474,4 112,8 0,0 0, ,27 stal: A-IIIN (RB500)

39 EGZ. /4 PROJEKT WYKONAWCZY KONSTRUKCJI ZBIORNIKA WYRÓWNAWCZEGO LOKALIZACJA: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki INWESTOR: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 IMIĘ I NAZWISKO BRANŻA i FUNKCJA PIECZĘĆ I PODPIS mgr inż. Jan Gielas upr. BPP.Upr. 347/80 KONSTRUKCJA - PROJEKTANT mgr inż. Piotr Spytkowski OPRACOWANIE I WSPÓŁPRACA AUTORSKA MYŚLENICE, WRZESIEŃ 2015 r

40 Zawartość opracowania: 1. Oświadczenie, uprawnienia i izba projektanta 2. Opis techniczny do projektu wykonawczego 3. Uzupełniające obliczenia statyczno wytrzymałościowe 4. Część rysunkowa

41 1. OŚWIADCZENIE Ja niżej podpisany na podstawie art. 20 ust. 4 Prawa Budowlanego, oświadczam że: PROJEKT WYKONAWCZY ZBIORNIKA WYRÓWNAWCZEGO planowany do realizacji w miejscowości: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki na zlecenie inwestora: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. podpis projektanta MYŚLENICE, WRZESIEŃ 2015 r.

42 2. Opis techniczny do projektu wykonawczego 2.1. Przedmiot opracowania. Przedmiotem opracowania jest projekt konstrukcji zbiornika wyrównawczego wody czystej o pojemności czynnej Vc=250m Podstawa opracowania. Projekt wykonawczy konstrukcji opracowany został na podstawie projektu architektonicznego oraz według aktualnego stanu wiedzy i praktyki. Normy powołane: PN-90/B Projekty budowlane. Obliczenia statyczne. PN-EN 1990:2004 Podstawy projektowania konstrukcji. (Eurokod) PN-EN :2004 Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :2005 Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-88/B Obciążenia budowli. Obciążenie gruntem. PN-B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. PN-76/B Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. PN-81/B03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-B Rysunek konstrukcyjny budowlany. Zasady ogólne Opis konstrukcji zbiornika. Konstrukcję zbiornika zaprojektowano jako żelbetową monolityczną oraz prefabrykowaną. Zbiornik posiada przekrój cylindryczny o średnicy wewnętrznej Ø10,5m i wysokości konstrukcyjnej ścian wynoszącej 3,51 m liczonej od dna zbiornika do spodu płyty stropowej. W osi pionowej zbiornika znajduje się słup podpierający płyty stropowe przekrycia. Średnica słupa wynosi Ø40cm. Głowica słupa przy połączeniu ze stropem, posiada poszerzenie o średnicy Ø160cm umożliwiające swobodne oparcie prefabrykowanych płyt przekrycia. Cylindryczna ściana płaszcza zbiornika oraz słup wewnętrzny zamocowane są w płycie dennej oraz wolnopodparte pod stropem. Płyty przekrycia podparto przegubowo na ścianach płaszcza i utwierdzono na głowicy słupa wewnętrznego. Płyta denna zbiornika gr. 25 cm posiada przegłębienia do gr. 40cm pod ścianami zewnętrznymi oraz pod słupem środkowym. Ściany płaszcza gr.25 cm, żelbetowe monolityczne wylewane. Płyty przekrycia żelbetowe prefabrykowane, o zmiennym przekroju gr cm, kształtującym spadek stropodachu, wykonane zostaną z betonu C25/30 zbrojone stalą A-IIIN (RB500). Pręty obwodowe w płaszczu zbiornika należy łączyć mijankowo, tak aby w jednym przekroju nie łączyło się więcej niż 6 prętów. Przesuniecie połączeń powinno wynosić ok. 70 cm. Przewiduje się przerwę roboczą między płytą denną a ścianami zewnętrznymi. W tych miejscach należy zastosować odpowiednia taśmę uszczelniająca. Proponuje się użycie taśmy bentonitowo - kauczukowej Waterstop RX (szczegóły należy ustalić z wykonawcą i producentem). Przed betonowaniem zbiornika należy osadzić przejścia rurociągów i wyposażenia zgodnie z projektem technologicznym. W płycie dennej usytuowane są dwie studzienki o wymiarach w planie 100 x 85 cm i głębokości 100 cm. Na dnie zbiornika należy wykonać szlichtę betonową kształtującą 0.5% spadek w kierunku studzienek. Beton konstrukcyjny zbiornika powinien być gęstoplastyczny i wibrowany mechanicznie.

43 DOSTĘP DO ZBIORNIKA Na ścianie zewnętrznej zbiornika zaprojektowano stalową drabinę wejściową z pałąkiem zabezpieczającym. Na stropodachu projektuje się stalową balustradę zabezpieczająca wysokości 110cm. Mocowanie drabin i balustrad do konstrukcji zbiornika za pomocą śrub nierdzewnych rozporowych. Elementy zewnętrzne ocynkowane. Wejście do komory zbiornika przez właz szczelny Ø80cm, a dalej drabinką wykonaną ze stali nierdzewnej. ELEMENTY ZEWNĘTRZNE Rury przewietrzające oraz wywietrzaki dachowe zabezpieczyć przed gryzoniami i ptactwem siatka ochronną. Zbiornik ocieplono wełną mineralną w technologii BSO gr. 10 cm, którą na ścianach zabezpieczono bezspoinową wyprawą tynkarską. Na stropie zbiornika zaprojektowano gzyms z cegły pełnej na zaprawie cementowej "8" o wymiarach 40x30 cm. Na gzyms należy wywinąć papę dachową, a wierzch gzymsu zabezpieczyć obróbką blacharską. Dach pokryto papa termozgrzewalna. Odprowadzenie wody z dachu za pomocą dwóch rur spustowych śr.120 mm zlokalizowanych po przeciwnych stronach zbiornika. Wokół zbiornika należy wykonać opaskę odwadniającą z płyt chodnikowych 50 x 50 x 5cm. Zaprojektowano drenaż odwadniający ściany zbiornika. Oczywisty destrukcyjny wpływ na grunty podłoża będzie miała woda opadowa, w trakcie realizacji wykopów, tak więc wskazane prowadzenie prac w okresach suchych oraz w stosunkowo szybkim tempie. Zaprojektowano drenaż prowadzony ze spadkiem 0,5% z przepływem wody w kierunku wschodnim. Odległość drenażu od ścian zbiornika przyjęto min. 0,30 m. Zagłębienie drenażu w nawiązaniu do poziomu posadowienia zbiornika tj. na głębokościach ok. 1,2 m pod poziomem terenu projektowanego. Dla zabezpieczenia drenów należy owinąć je geowłókniną Opis warunków gruntowych. Projekt opracowano przy ustalonych w opinii geotechnicznej wykonanej przez Biuro Usług Geologicznych EKO-GEO Jan Orłowski, dnia r. Woda gruntowa w postaci wycieku, zacieku znajduje się poniżej poziomu posadowieni zbiornika. Ze względu na konieczność zachowania takich samych poziomów dna i spodu stropu projektowanego zbiornika jak w zbiorniku istniejącym projektuje się posadowienie na warstwie gliny pylastej IL=0,20 poprzez "poduszkę" ze żwiru zagęszczanego warstwami. Płytę denna zbiornika posadowić na warstwie chudego betonu o gr. 10 cm. W trakcie wykonywania wykopów fundamentowych należy powiadomić geologa, który dokona odbioru geologicznego podłoża budowlanego i wpisem do dziennika budowy dopuści wykop do dalszych prac budowlanych Wszelkie wykopy należy zabezpieczyć przed obrywami ścian oraz przed wodami opadowymi. Projektowany obiekt należy zaliczyć do I KATEGORII GEOTECHNICZNEJ O PROSTYCH WARUNKACH GRUNTOWYCH. Uwaga: W trakcie prowadzenia prac ziemnych przy wykopach fundamentowych należy zwrócić uwagę na prawidłowe odprowadzenie wód opadowych poza teren wykopów. W przeciwnym razie napływ wody do wykopów może doprowadzić do rozmiękczenia podłoża, a to w konsekwencji spowoduje pogorszenie warunków posadowienia Opis elementów konstrukcyjnych Założenia konstrukcyjne.

44 Model obliczeniowy powłoka dwukierunkowa. Pobocznica sztywno połączona z płytą denną. Płyta stropowa połączona przegubowo. Klasa konstrukcji S4 ; klasa ekspozycji XC4 dla powierzchni wewnętrznych, XC2 dla powierzchni zewnętrznych. Beton winien odpowiadać normom PN-EM 206-1: 2003 wraz PN-B-06265: 2004 Klasa wytrzymałości betonu C30/37,wymaganie szczelności W-8. Stal AIIIN (RB500) - wytrzymałość charakterystyczna 500 MPa ; klasa ciągliwości A. Otuliny prętów zbrojeniowych oraz klasy ekspozycji: Izolacje wewnętrzne (przed wodą przemysłową) przyjęto w w postaci powłoki ochronnej epoksydowej (EP) spełniającej warunki: higieny - warstwa hydroizolacyjna nie może w jakikolwiek sposób zanieczyszczać, wpływać na zapach i smak wody pitnej, ani też uniemożliwić rozwój grzybów i bakterii na swojej powierzchni, czyszczenia - musi umożliwić łatwą inspekcję, czyszczenie, dezynfekcję odporności na uzdatnioną wodę do picia - nie może być podatna na agresję chemiczną magazynowanej wody powierzchni - wymagana idealnie gładka powierzchnia Fundamenty płyta denna grub. 25cm 40cm. Z uwagi na warunki gruntowe wprowadzono pod płytą fundamentową podsypkę żwirową grub cm zagęszczaną warstwami do poziomu warstwy gliny pylastej I L =0,20. Na podsypce, bezpośrednio pod płytą zbiornika, powinna znajdować się warstwa chudego betonu grubości 10cm. Posadowienie zasadnicze zbiornika stanowi fundamentowa płyta denna grubości 25cm obliczona jako płyta na podłożu sprężystym (obliczenia wykonano dla Kz = 8025 kn/m 3 ). Maksymalny odpór gruntu: pod słupem środkowym wynosi 78 kpa pod ścianami zewnętrznymi wynosi 91 kpa. Maksymalne odkształcenie pionowe podłoża wynosi 1,1cm. Siatka górna i dolna, w strefie środkowej, wykonana z prętów #12 w rozstawie co 20cm. Przegłębienie pod słupem środkowym: dodatkowe zbrojenie dołem, krzyżowo #12 co 10cm. Pod ścianami zewnętrznymi: zbrojenie w kierunku promieniowym prętami #12 co 14cm oraz w kierunku stycznym prętami #10 co 12cm Ściany konstrukcyjne pobocznica. Ściany żelbetowe grubości 25cm zbrojone obustronnie siatkami.

45 Zbrojenie pionowe ściany, wewnętrzne i zewnętrzne #12 co 16cm, do wysokości 1,5m od płyty dennej. Na pozostałej wysokości - #10 co 16cm. Zbrojenie równoleżnikowe, siatka zewnętrzna i wewnętrzna, #10 co 10cm, do wysokości 1m od płyty dennej, #10 co 14cm na pozostałej wysokości Słup środkowy. Zbrojenie główne słupa: 6 prętów #16. Poprzeczne zbrojenie słupa: 8 w rozstawie co 18cm zagęszczone przy styku z płytą denną i płytą górną do rozstawu co 10cm Płyta stropowa grub. 12cm 25cm. Płyta stropowa składa się z prefabrykowanych płyt żelbetowych o zmiennym przekroju, kształtujących spadek przekrycia zbiornika. Zbrojenie dolne w kierunku stycznym #10 co 20cm, a w kierunku promieniowym #12 co 14cm ze strefami zagęszczenia przy krawędziach do rozstawu co 10cm. Zbrojenie górne w kierunku stycznym: w strefie przyśrodkowej #12 co 10cm, a na pozostałym obszarze #10 co 16cm. W kierunku promieniowym przyjęto górą #12 co 6cm Studzienki wyłazowe. Studzienka wyłazowa o kształcie pobocznicy walca i średnicy wewnętrznej 80cm umieszczona jest na płycie stropowej prefabrykowanej. Grubość ścianek wynosi 15cm. Zwieńczona gzymsem grubości 30cm. U góry studzienki osadzono nierdzewną, szczelną pokrywę włazową Akcesoria. Wszystkie elementy metalowe jak drabiny wyłazowe, barierki ochronne itd. wykonane ze stali nierdzewnej. Pokrywy studni nierdzewne, szczelne, atestowane z otworami wyłazowymi min 800mm. Przejścia szczelne typu dławikowego, atestowane wg projektu branży instalacyjnej Wytyczne realizacji. Wykop pod zbiornik oraz podsypka pod płytę fundamentową winna być odebrana przez geologa. Betonowanie zbiornika w jednym lub dwóch etapach z zastosowaniem wkładki uszczelniającej w miejscu styku roboczego. Zabrania się stosowania łączników pomiędzy deskowaniami (zewnętrznym i wewnętrznym). Podczas montażu rurarzu stosować łączniki wklejane o maksymalnej długości otworu 10cm. Pielęgnację betonu (wilgotność 90%) prowadzić przez okres co najmniej 14dni. Konstrukcję betonową zbiornika wykonać zgodnie z PN-EN Kontrolę betonu wykonać zgodnie z PN-EN Odbiór robót. Odbiory częściowe oraz odbiór końcowy należy wykonać zgodnie z PN-B-10702:1999 Wodociągi i kanalizacja. ZBIORNIKI wymagania i badania Obsypka gruntowa i dojście do studzienek włazowych. Zbiornik żelbetowy po wykonaniu zostanie obsypany dookoła ziemią ze skarpami o spadku 1:1,5 (%). Powierzchnie skarp należy obsiać trawą. Dla dojścia do włazów zbiornika wykonać schody stalowe z pałąkiem. Obszar przy studzience wyłazowej zabezpieczyć barierką stalową zgodnie z planem.

46 3. Uzupełniające obliczenia statyczno wytrzymałościowe 3.1. Żelbetowa, prefabrykowana płyta przekrycia zbiornika gr.25-12cm G: OBCIĄŻENIA STAŁE: Zestawienie obciążeń rozłożonych [kn/m2]: Opis obciążenia Obc.char. γ f k d Obc.obl. Papa termozgrzewalna 2 warstwy 0,06 1, ,08 Styropian grub. 15 cm [0,45kN/m3 0,15m] Warstwa cementowa na siatce metalowej grub. 5 cm [24,0kN/m3 0,05m] 0,07 1, ,09 1,20 1, ,56 SUMA: 1,33 1,3 1,73 S: OBCIĄŻENIE ŚNIEGIEM: Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Obciążenie śniegiem połaci bardziej obciążonej dachu dwuspadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 3, A=295 m n.p.m. -> Qk = 1,2 kn/m2, nachylenie połaci 1,5 st. -> C2=0,8) [0,960kN/m2] 0,96 1,50 0,00 1,44 Q: OBCIĄŻENIE ZMIENNE UŻYTKOWE: Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Obciążenie zmienne 1,5 1, ,10 Momenty promieniowe, Myy, SGN [knm/m] Momenty styczne, Mxx, SGN [knm/m]

47 Zbrojenie dolne w kierunku stycznym (prostopadle do dwusiecznej) [cm2/m] Przyjęto: #10co20cm Zbrojenie dolne w kierunku promieniowym [cm2/m] Przyjęto: #12co10cm, #12co 14cm Zbrojenie górne w kierunku stycznym (prostopadle do dwusiecznej) [cm2/m] Przyjęto: #10co16cm, #12co10cm Zbrojenie górne w kierunku promieniowym [cm2/m] Przyjęto: #12co6cm, Ugięcie [cm] a=0,2cm < alim = 480/200=2,4cm Zarysowanie [mm] (Ograniczono do 0.1mm)

48 Całkowita reakcja od wszystkich obciążeń zewnętrznych przekazywana na płaszcz zbiornika z jednej płyty prefabrykowanej: o R 1k =36,5kN, R 1d =45,4kN Całkowita siła pionowa od wszystkich obciążeń zewnętrznych przekazywana na płaszcz zbiornika z całego przekrycia zbiornika o 12szt x obl: 45,4 (char: 36,5) N pk =438kN N pd =544,8kN o Obwód zbiornika: 33,77m 544,8 (438)/33,77 = 16,12 kn/m (12,97kN/m), gśr=1,24 Całkowita reakcja od wszystkich obciążeń zewnętrznych przekazywana na słup środkowy z jednej płyty prefabrykowanej: o R 2k =23kN, R 1d =28kN o 12szt x obl: 28 (char: 23) N sk =276kN N sd =336kN Słup: 3.2. Słup środkowy fi 40cm 2.1 Charakterystyki materiałów: Beton : B37 fcd = 20,00 (MPa) ciężar objętościowy = 2501,36 (kg/m3) Zbrojenie podłużne : A-IIIN (RB500) typ A-IIIN (RB500) fyk = 500,00 (MPa) Zbrojenie poprzeczne : A-I (St3SX) typ A-I (St3SX) fyk = 240,00 (MPa) 2.2 Geometria: C Średnica = 40,0 (cm) Wysokość: = 3,63 (m) Grubość płyty = 0,00 (m) Wysokość belki = 0,00 (m) Otulina zbrojenia = 5,0 (cm) xac = 0,13 (m2) Icy = ,7 (cm4) Icz = ,7 (cm4) dy = 32,8 (cm) dz = 32,8 (cm) 2.4 Obciążenia: Przypadek Natura Grupa γ f N d /N N Myg Myd My Mzg Mzd Mz (kn) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) STA1 stałe(ciężar własny) 3 1,10 1,00 11,56 0,00 0,00 0,00 0,00 0,00 0,00 STA2 stałe(ciężar własny) 3 1,10 1,00 276,00 0,00 0,00 0,00 0,00 0,00 0,00 γ f - współczynnik obciążenia 2.5 Wyniki obliczeniowe: Analiza SGN Kombinacja wymiarująca: 1.10STA1+1.10STA2 (C) Siły przekrojowe: NSd = 316,32 (kn) MSdy = 0,00 (kn*m) MSdz = 0,00 (kn*m) Siły wymiarujące: przekrój środkowy słupa NSd = 316,32 (kn) NSd*etotz = 4,52 (kn*m) NSd*etoty= 4,22 (kn*m) Mimośród: Mimośród: ez (My/N) ey (Mz/N) statyczny ee: 0,0 (cm) 0,0 (cm) niezamierzony ea: 1,3 (cm) 1,3 (cm) początkowy e0: 1,3 (cm) 1,3 (cm) całkowity etot: 1,4 (cm) 1,3 (cm) Analiza szczegółowa-kierunek Y: Siła krytyczna (38) N crit = (9 / l o 2 ) *[( Ecm * I c )/ (2 * klt) *( 0.11/ (0.1 + e o /h) + 0.1) + E s * I s ] = 4715,59 (kn) Lo = 3,75 (m) Ecm = 32758,78 (MPa)

49 Ic = ,7 (cm4) Es = ,00 (MPa) Is = 1321,2 (cm4) klt = 2,00 φ = 2,00 Nd/N = 1,00 eo/h = max (eo/h, 0.05, * lo /h * fcd ) = 0,21 eo = 1,3 (cm) h = 40,0 (cm) Analiza smukłości Konstrukcja nieprzesuwna l col (m) l o (m) λ λlim λcrit 3,75 3,75 37,50 25,00 104,00 Słup smukły Analiza wyboczenia M1 = 0,00 (kn*m) M2 = 0,00 (kn*m) M3 = 0,00 (kn*m) Przypadek: przekrój środkowy słupa, uwzględnienie wpływu smukłości ee = (0,6M1sd + 0,4M2sd) / Nsd = 0,0 (cm) (32) ee min = 0,4M1sd/Nsd (33) ea = max (lcol/600, hy/30, 1.0cm) = 1,3 (cm) lcol = 3,75 (m) hy = 40,0 (cm) eo = ee + ea = 1,3 (cm) (31) etot = η*eo = 1,4 (cm) (36) η = 1/(1-Nsd/Ncrit) = 1,07 (37) Ncrit = 4715,59 (kn) (38) Analiza szczegółowa-kierunek Z: M1 = 0,00 (kn*m) M2 = 0,00 (kn*m) M3 = 0,00 (kn*m) Przypadek: przekrój środkowy słupa, pominięcie wpływu smukłości ee = (0,6M1sd + 0,4M2sd) / Nsd = 0,0 (cm) (32) ee min = 0,4M1sd/Nsd (33) ea = max (lcol/600, hz/30, 1.0cm) = 1,3 (cm) lcol = 3,75 (m) hz = 40,0 (cm) eo = ee + ea = 1,3 (cm) (31) etot = η*eo = 1,3 (cm) (36) η=1 (pominięcie wpływu smukłości) Zbrojenie: Przekrój zbrojony prętami Całkowita liczba prętów w przekroju = 6 Liczba prętów na boku b = 2 φ16,0 (mm) Liczba prętów na boku h = 1 rzeczywista powierzchnia Asr = 12,06 (cm2) Stopień zbrojenia: µ = Asr/Ac = 0,96 % 2.6 Zbrojenie: Pręty główne (A-IIIN (RB500)): 6 φ16 l = 3,58 (m) Zbrojenie poprzeczne (A-I (St3SX)): strzemiona: 23 φ8 l = 1,19 (m) szpilki 23 φ8 l = 1,19 (m) 3.3. Płyta denna (gr cm), płaszcz zbiornika (gr. 25cm) Współczynnik sprężystości gruntów Uwarstwienie gruntu Warstwa Nazwa Poziom Miąższość IL/ID Symbol Typ (m) (m) konsolidacji wilgotności 1 Glina pylasta 0,00 1,90 0,20 B Glina pylasta -1, ,30 B --- Pozostałe parametry gruntu: Warstwa Nazwa Spójność Kąt tarcia Ciężar obj. Mo M (MPa) (Deg) (kg/m3) (MPa) (MPa) 1 Glina pylasta 0,03 18,3 2141,40 36,78 49,04 2 Glina pylasta 0,03 16,4 2039,43 29,13 38,85

50 Średni współczynnik sprężystości dla gruntu uwarstwionego K = 8025,41 (kn/m3) Zastępczy współczynnik sprężystości Dla płyty fundamentowej o wymiarach 11,50 * 11,50 (m) przy szacowanym obciążeniu fundamentu: 100,00 (kpa) KZ = 8025,41 (kn/m3) Widok modelu obliczeniowego PRZYPADKI OBCIĄŻENIOWE - Przypadek: 1 (STA1) - Przypadek: 2 (Słup środkowy) Przypadek Typ obciążenia Lista Wartość obciążenia 1 ciężar własny 1do3 PZ Minus Wsp=1,00 Przypadek Typ obciążenia Lista Wartość obciążenia 2 siła węzłowa 2 FZ=-276,00(kN) - Przypadek: 3 (Ściany zewnętrzne) Przypadek Typ obciążenia Lista Wartość obciążenia 3 (ES) liniowe na krawędziach - Przypadek: 4 (Parcie hydrostatyczne) 2_KRA W(2) PZ=-14,00(kN/m) Przypadek Typ obciążenia Lista Wartość obciążenia 4 (ES) ciśn. 2 Gamma=1000,00(kG/m3) H=3,75(m) Kierunek=-Z hydrostatyczne 4 (ES) jednorodne 1 PZ=-37,50(kN/m2)

51 - Przypadek: 5 (Grunt) Przypadek Typ obciążenia Lista Wartość obciążenia 5 (ES) powierzchniowe 2 PZ3=-39,82(kN/m2) lokalny N1X=0,0(m) N1Y=0,0(m) N1Z=1,35(m) N2X=1,00(m) N2Y=0,0(m) N2Z=1,35(m) N3X=0,0(m) N3Y=0,0(m) N3Z=-1,35(m) Ograniczenie geometryczne :P1(0, 0, 1.35) P2(1, 0, 1.35) P3(0, -1, 1.35) P4(0, 0, 0.35)

52 - Przypadek: 11 (TEMP1) Przypadek Typ obciążenia Lista Wartość obciążenia KOMBINACJE 11 (ES) termiczne 3p 2 TX1=5,00( C) N1X=0,0(m) N1Y=0,0(m) N1Z=0,0(m) Kombinacja Nazwa Typ analizy Typ kombinacji Natura przypa dku Definicja 6 (K) SGN1 Kombinacja liniowa SGN 1*1.10+( )* (K) SGN2 Kombinacja liniowa SGN ( )* (K) SGU1 Kombinacja liniowa SGU ( )* (K) SGU2 Kombinacja liniowa SGU ( )* (K) SGN3 Kombinacja liniowa SGN (1+2+3)*1.10 PŁYTA FUNDAMENTOWA Parametry płyt i powłok - zbrojenie teoretyczne PN-B (2002) OGÓLNE Nazwa: PŁ FUND Typ wymiarowania: zginanie + ściskanie/rozciąganie Kierunek zbrojenia : wokół punktu P(0,00;0,00;0,00) MATERIAŁY Beton : B37, wytrzymałość charakterystyczna 30,00(MPa) Stal : A-IIIN (RB500W), wytrzymałość charakterystyczna 500,00(MPa) Konstrukcja o specjalnym znaczeniu: NIE PARAMETRY SGU ZAKRES OBLICZEŃ Zarysowanie: TAK - korekta zbrojenia: TAK Ugięcie: TAK - korekta zbrojenia: TAK WARTOŚCI DOPUSZCZALNE Ugięcie : f < 3,0 cm GÓRNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm DOLNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm INNE PARAMETRY Udział obciążeń długotrwałych w eksploatacyjnych: 1,00 Wiek betonu w chwili obciążenia : 28 dni Wiek betonu : 20 lat Wilgotność względna środowiska : 75 % ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12

53 ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Otulina : dolna c1 = 5,00(cm), górna c2 = 3,00(cm), Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0 ŚCIANA ZBIORNIKA OGÓLNE Parametry płyt i powłok - zbrojenie teoretyczne PN-B (2002) Nazwa: Ściana zbiornik Typ wymiarowania: zginanie + ściskanie/rozciąganie Kierunek zbrojenia : zgodny z osią X MATERIAŁY Beton : B37, wytrzymałość charakterystyczna 30,00(MPa) Stal : A-IIIN (RB500W), wytrzymałość charakterystyczna 500,00(MPa) Konstrukcja o specjalnym znaczeniu: NIE PARAMETRY SGU ZAKRES OBLICZEŃ Zarysowanie: TAK - korekta zbrojenia: TAK Ugięcie: TAK - korekta zbrojenia: TAK WARTOŚCI DOPUSZCZALNE Ugięcie : f < 3,0 cm GÓRNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm DOLNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm INNE PARAMETRY Udział obciążeń długotrwałych w eksploatacyjnych: 1,00 Wiek betonu w chwili obciążenia : 28 dni Wiek betonu : 20 lat Wilgotność względna środowiska : 75 % ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0

54 PŁYTA FUNDAMENTOWA - MOMENTY PROMIENIOWE [knm/m] PŁYTA FUNDAMENTOWA - MOMENT MYY [knm/m]

55 PRZEMIESZCZENIA PŁYTA FUNDAMENTOWA - ODPÓR SPRĘŻYSTY PODŁOŻA PRZYJĘTE ZBROJENIE PŁYTY DENNEJ: 1. Zbrojenie dolne i górne w kierunku promieniowym pod ścianami zewnętrznymi: #12/14cm (As=8.08cm2) 2. Zbrojenie dolne i górne w kierunku stycznym pod ścianami zewnętrznymi: #10/12cm (As=6,54cm2) 3. Zbrojenie dolne i górne w pasie przyśrodkowym, dwukierunkowo, kierunek X,Y: #12/20cm (As=5,65 cm2) 4. Zbrojenie dolne w przegłębieniu płyty pod słupem środkowym, dwukierunkowo, kierunek X,Y: #12/10cm (As=11,31 cm2)

56 WARTOŚCI SIŁ POŁUDNIKOWYCH (SGN2) WARTOŚCI SIŁ RÓWNOLEZNIKOWYCH (SGN2)

57 WARTOŚCI MOMENTÓW POŁUDNIKOWYCH (SGN2) WARTOŚCI MOMENTÓW RÓWNOLEŻNIKOWYCH (SGN2)

58 WARTOŚCI SIŁ POŁUDNIKOWYCH (TEMP) WAROŚCI SIŁ RÓWNOLEŻNIKOWYCH (TEMP) WARTOŚCI MOMENTÓW POŁUDNIKOWYCH (TEMP)

59 4. Część rysunkowa. K-01 SCHEMAT FUNDAMENTÓW 1:100 K-02 PRZEKRÓJ POZIOMY, RZUT PRZEKRYCIA 1:100 K-03 PRZEKRÓJ C-C 1:50 K-04 ZBROJENIE PŁYTY GÓRNEJ - PEŁNEJ 1:50 K-05 ZBROJENIE PŁYTY GÓRNEJ - Z OTWOREM 1:50 K-06 ZBROJENIE PŁYTY DENNEJ 1:50 K-07 ZBROJENIE ŚCIAN 1:50 K-08 PRZEKRÓJ A-A 1:50 K-09 PRZEKRÓJ C-C DRABINKA STALOWA 1:25 K-10 SCHEMAT DRABINKI I BARIERKI 1:25 K-11 ELEMENTY DRABINKI I BARIERKI 1:20

60 PROJEKT WYKONAWCZY KONSTRUKCJI ZBIORNIKA WYRÓWNAWCZEGO LOKALIZACJA: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki INWESTOR: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 IMIĘ I NAZWISKO BRANŻA i FUNKCJA PIECZĘĆ I PODPIS mgr inż. Jan Gielas upr. BPP.Upr. 347/80 KONSTRUKCJA - PROJEKTANT mgr inż. Piotr Spytkowski OPRACOWANIE I WSPÓŁPRACA AUTORSKA MYŚLENICE, WRZESIEŃ 2015 r

61 Zawartość opracowania: 1. Oświadczenie, uprawnienia i izba projektanta 2. Opis techniczny do projektu wykonawczego 3. Uzupełniające obliczenia statyczno wytrzymałościowe 4. Część rysunkowa

62 1. OŚWIADCZENIE Ja niżej podpisany na podstawie art. 20 ust. 4 Prawa Budowlanego, oświadczam że: PROJEKT WYKONAWCZY ZBIORNIKA WYRÓWNAWCZEGO planowany do realizacji w miejscowości: Zręczyce, dz. nr 558/4, gmina Gdów, powiat wielicki na zlecenie inwestora: Zakład Gospodarki Komunalnej w Gdowie Gdów 406 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. podpis projektanta MYŚLENICE, WRZESIEŃ 2015 r.

63 2. Opis techniczny do projektu wykonawczego 2.1. Przedmiot opracowania. Przedmiotem opracowania jest projekt konstrukcji zbiornika wyrównawczego wody czystej o pojemności czynnej Vc=250m Podstawa opracowania. Projekt wykonawczy konstrukcji opracowany został na podstawie projektu architektonicznego oraz według aktualnego stanu wiedzy i praktyki. Normy powołane: PN-90/B Projekty budowlane. Obliczenia statyczne. PN-EN 1990:2004 Podstawy projektowania konstrukcji. (Eurokod) PN-EN :2004 Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :2005 Oddziaływania na konstrukcje. Oddziaływania ogólne. (Eurokod) Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-88/B Obciążenia budowli. Obciążenie gruntem. PN-B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. PN-76/B Konstrukcje i podłoża budowli. Ogólne zasady obliczeń. PN-81/B03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-B Rysunek konstrukcyjny budowlany. Zasady ogólne Opis konstrukcji zbiornika. Konstrukcję zbiornika zaprojektowano jako żelbetową monolityczną oraz prefabrykowaną. Zbiornik posiada przekrój cylindryczny o średnicy wewnętrznej Ø10,5m i wysokości konstrukcyjnej ścian wynoszącej 3,51 m liczonej od dna zbiornika do spodu płyty stropowej. W osi pionowej zbiornika znajduje się słup podpierający płyty stropowe przekrycia. Średnica słupa wynosi Ø40cm. Głowica słupa przy połączeniu ze stropem, posiada poszerzenie o średnicy Ø160cm umożliwiające swobodne oparcie prefabrykowanych płyt przekrycia. Cylindryczna ściana płaszcza zbiornika oraz słup wewnętrzny zamocowane są w płycie dennej oraz wolnopodparte pod stropem. Płyty przekrycia podparto przegubowo na ścianach płaszcza i utwierdzono na głowicy słupa wewnętrznego. Płyta denna zbiornika gr. 25 cm posiada przegłębienia do gr. 40cm pod ścianami zewnętrznymi oraz pod słupem środkowym. Ściany płaszcza gr.25 cm, żelbetowe monolityczne wylewane. Płyty przekrycia żelbetowe prefabrykowane, o zmiennym przekroju gr cm, kształtującym spadek stropodachu, wykonane zostaną z betonu C25/30 zbrojone stalą A-IIIN (RB500). Pręty obwodowe w płaszczu zbiornika należy łączyć mijankowo, tak aby w jednym przekroju nie łączyło się więcej niż 6 prętów. Przesuniecie połączeń powinno wynosić ok. 70 cm. Przewiduje się przerwę roboczą między płytą denną a ścianami zewnętrznymi. W tych miejscach należy zastosować odpowiednia taśmę uszczelniająca. Proponuje się użycie taśmy bentonitowo - kauczukowej Waterstop RX (szczegóły należy ustalić z wykonawcą i producentem). Przed betonowaniem zbiornika należy osadzić przejścia rurociągów i wyposażenia zgodnie z projektem technologicznym. W płycie dennej usytuowane są dwie studzienki o wymiarach w planie 100 x 85 cm i głębokości 100 cm. Na dnie zbiornika należy wykonać szlichtę betonową kształtującą 0.5% spadek w kierunku studzienek. Beton konstrukcyjny zbiornika powinien być gęstoplastyczny i wibrowany mechanicznie.

64 DOSTĘP DO ZBIORNIKA Na skarpie zbiornika znajdować się będzie płyta podestowa zasuw. W obrębie płyty podestowej zasuwy i rurociągi zasypać pospółka żwirowo-piaskowa zagęszczana poprzez polewanie wodą. Na ścianie zewnętrznej zbiornika zaprojektowano stalową drabinę wejściową z pałąkiem zabezpieczającym. Na stropodachu projektuje się stalową balustradę zabezpieczająca wysokości 110cm. Mocowanie drabin i balustrad do konstrukcji zbiornika za pomocą śrub nierdzewnych rozporowych. Elementy zewnętrzne malowane farbami chlorokauczukowymi. Wejście do komory zbiornika przez właz szczelny Ø80cm, a dalej drabinami wykonanymi ze stali nierdzewnej. ELEMENTY ZEWNĘTRZNE Rury przewietrzające oraz wywietrzaki dachowe zabezpieczyć przed gryzoniami i ptactwem siatka ochronną. Zbiornik ocieplono styropianem gr. 10 cm, który na ścianach zabezpieczono tynkiem mineralnym. Ocieplenie zbiornika stykające sie z ziemia ( i do 15 cm powyżej) tynkiem cementowym gr. 3 cm na siatce. Na stropie zbiornika zaprojektowano gzyms z cegły klinkierowej na zaprawie cementowej "8" o wymiarach 40x30 cm. Dach pokryto papa termozgrzewalna. Odprowadzenie wody z dachu za pomocą dwóch rur spustowych śr.120 mm zlokalizowanych po przeciwnych stronach zbiornika. Wokół zbiornika należy wykonać opaskę odwadniającą z płyt chodnikowych 50 x 50 x 5cm. Zaprojektowano drenaż odwadniający ściany zbiornika. Oczywisty destrukcyjny wpływ na grunty podłoża będzie miała woda opadowa, w trakcie realizacji wykopów, tak więc wskazane prowadzenie prac w okresach suchych oraz w stosunkowo szybkim tempie. Zaprojektowano drenaż prowadzony ze spadkiem 0,5% z przepływem wody w kierunku wschodnim. Odległość drenażu od ścian zbiornika przyjęto min. 0,30 m. Zagłębienie drenażu w nawiązaniu do poziomu posadowienia zbiornika tj. na głębokościach ok. 1,2 m pod poziomem terenu projektowanego. Dla zabezpieczenia drenów należy owinąć je geowłókniną Opis warunków gruntowych. Projekt opracowano przy ustalonych w opinii geotechnicznej wykonanej przez Biuro Usług Geologicznych EKO-GEO Jan Orłowski, dnia r. Woda gruntowa w postaci wycieku, zacieku znajduje się poniżej poziomu posadowieni zbiornika. Ze względu na konieczność zachowania takich samych poziomów dna i spodu stropu projektowanego zbiornika jak w zbiorniku istniejącym projektuje się posadowienie na warstwie gliny pylastej IL=0,20 poprzez "poduszkę" ze żwiru zagęszczanego warstwami. Płytę denna zbiornika posadowić na warstwie chudego betonu o gr. 10 cm. W trakcie wykonywania wykopów fundamentowych należy powiadomić geologa, który dokona odbioru geologicznego podłoża budowlanego i wpisem do dziennika budowy dopuści wykop do dalszych prac budowlanych Wszelkie wykopy należy zabezpieczyć przed obrywami ścian oraz przed wodami opadowymi. Projektowany obiekt należy zaliczyć do I KATEGORII GEOTECHNICZNEJ O PROSTYCH WARUNKACH GRUNTOWYCH. Uwaga: W trakcie prowadzenia prac ziemnych przy wykopach fundamentowych należy zwrócić uwagę na prawidłowe odprowadzenie wód opadowych poza teren wykopów. W przeciwnym razie napływ wody do wykopów może doprowadzić do rozmiękczenia podłoża, a to w konsekwencji spowoduje pogorszenie warunków posadowienia.

65 2.5. Opis elementów konstrukcyjnych Założenia konstrukcyjne. Model obliczeniowy powłoka dwukierunkowa. Pobocznica sztywno połączona z płytą denną. Płyta stropowa połączona przegubowo. Klasa konstrukcji S4 ; klasa ekspozycji XC4 dla powierzchni wewnętrznych, XC2 dla powierzchni zewnętrznych. Beton winien odpowiadać normom PN-EM 206-1: 2003 wraz PN-B-06265: 2004 Klasa wytrzymałości betonu C30/37,wymaganie szczelności W-8. Stal AIIIN (RB500) - wytrzymałość charakterystyczna 500 MPa ; klasa ciągliwości A. Otuliny prętów zbrojeniowych oraz klasy ekspozycji: Izolacje wewnętrzne (przed wodą przemysłową) przyjęto w w postaci powłoki ochronnej epoksydowej (EP) spełniającej warunki: higieny - warstwa hydroizolacyjna nie może w jakikolwiek sposób zanieczyszczać, wpływać na zapach i smak wody pitnej, ani też uniemożliwić rozwój grzybów i bakterii na swojej powierzchni, czyszczenia - musi umożliwić łatwą inspekcję, czyszczenie, dezynfekcję odporności na uzdatnioną wodę do picia - nie może być podatna na agresję chemiczną magazynowanej wody powierzchni - wymagana idealnie gładka powierzchnia Fundamenty płyta denna grub. 25cm 40cm. Z uwagi na warunki gruntowe wprowadzono pod płytą fundamentową podsypkę żwirową grub cm zagęszczaną warstwami do poziomu warstwy gliny pylastej I L =0,20. Na podsypce, bezpośrednio pod płytą zbiornika, powinna znajdować się warstwa chudego betonu grubości 10cm. Posadowienie zasadnicze zbiornika stanowi fundamentowa płyta denna grubości 25cm obliczona jako płyta na podłożu sprężystym (obliczenia wykonano dla Kz = 8025 kn/m 3 ). Maksymalny odpór gruntu: pod słupem środkowym wynosi 78 kpa pod ścianami zewnętrznymi wynosi 91 kpa. Maksymalne odkształcenie pionowe podłoża wynosi 1,1cm. Siatka górna i dolna, w strefie środkowej, wykonana z prętów #12 w rozstawie co 20cm. Przegłębienie pod słupem środkowym: dodatkowe zbrojenie dołem, krzyżowo #12 co 10cm. Pod ścianami zewnętrznymi: zbrojenie w kierunku promieniowym prętami #12 co 14cm oraz w kierunku stycznym prętami #10 co 12cm.

66 Ściany konstrukcyjne pobocznica. Ściany żelbetowe grubości 25cm zbrojone obustronnie siatkami. Zbrojenie pionowe ściany, wewnętrzne i zewnętrzne #12 co 16cm, do wysokości 1,5m od płyty dennej. Na pozostałej wysokości - #10 co 16cm. Zbrojenie równoleżnikowe, siatka zewnętrzna i wewnętrzna, #10 co 10cm, do wysokości 1m od płyty dennej, #10 co 14cm na pozostałej wysokości Słup środkowy. Zbrojenie główne słupa: 6 prętów #16. Poprzeczne zbrojenie słupa: 8 w rozstawie co 18cm zagęszczone przy styku z płytą denną i płytą górną do rozstawu co 10cm Płyta stropowa grub. 12cm 25cm. Płyta stropowa składa się z prefabrykowanych płyt żelbetowych o zmiennym przekroju, kształtujących spadek przekrycia zbiornika. Zbrojenie dolne w kierunku stycznym #10 co 20cm, a w kierunku promieniowym #12 co 14cm ze strefami zagęszczenia przy krawędziach do rozstawu co 10cm. Zbrojenie górne w kierunku stycznym: w strefie przyśrodkowej #12 co 10cm, a na pozostałym obszarze #10 co 16cm. W kierunku promieniowym przyjęto górą #12 co 6cm Studzienki wyłazowe. Studzienka wyłazowa o kształcie pobocznicy walca i średnicy wewnętrznej 80cm umieszczona jest na płycie stropowej prefabrykowanej. Grubość ścianek wynosi 15cm. Zwieńczona gzymsem grubości 30cm. U góry studzienki osadzono nierdzewną, szczelną pokrywę włazową Akcesoria. Wszystkie elementy metalowe jak drabiny wyłazowe, barierki ochronne itd. wykonane ze stali nierdzewnej. Pokrywy studni nierdzewne, szczelne, atestowane z otworami wyłazowymi min 800mm. Przejścia szczelne typu dławikowego, atestowane wg projektu branży instalacyjnej Wytyczne realizacji. Wykop pod zbiornik oraz podsypka pod płytę fundamentową winna być odebrana przez geologa. Betonowanie zbiornika w jednym lub dwóch etapach z zastosowaniem wkładki uszczelniającej w miejscu styku roboczego. Zabrania się stosowania łączników pomiędzy deskowaniami (zewnętrznym i wewnętrznym). Podczas montażu rurarzu stosować łączniki wklejane o maksymalnej długości otworu 10cm. Pielęgnację betonu (wilgotność 90%) prowadzić przez okres co najmniej 14dni. Konstrukcję betonową zbiornika wykonać zgodnie z PN-EN Kontrolę betonu wykonać zgodnie z PN-EN Odbiór robót. Odbiory częściowe oraz odbiór końcowy należy wykonać zgodnie z PN-B-10702:1999 Wodociągi i kanalizacja. ZBIORNIKI wymagania i badania Obsypka gruntowa i dojście do studzienek włazowych. Zbiornik żelbetowy po wykonaniu zostanie obsypany dookoła ziemią ze skarpami o spadku 1:1,5 (%). Powierzchnie skarp należy obsiać trawą. Dla dojścia do włazów zbiornika wykonać schody stalowe z pałąkiem. Obszar przy studzience wyłazowej zabezpieczyć barierką stalową zgodnie z planem.

67 3. Uzupełniające obliczenia statyczno wytrzymałościowe 3.1. Żelbetowa, prefabrykowana płyta przekrycia zbiornika gr.25-12cm G: OBCIĄŻENIA STAŁE: Zestawienie obciążeń rozłożonych [kn/m2]: Opis obciążenia Obc.char. γ f k d Obc.obl. Papa termozgrzewalna 2 warstwy 0,06 1, ,08 Styropian grub. 15 cm [0,45kN/m3 0,15m] Warstwa cementowa na siatce metalowej grub. 5 cm [24,0kN/m3 0,05m] 0,07 1, ,09 1,20 1, ,56 SUMA: 1,33 1,3 1,73 S: OBCIĄŻENIE ŚNIEGIEM: Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Obciążenie śniegiem połaci bardziej obciążonej dachu dwuspadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 3, A=295 m n.p.m. -> Qk = 1,2 kn/m2, nachylenie połaci 1,5 st. -> C2=0,8) [0,960kN/m2] 0,96 1,50 0,00 1,44 Q: OBCIĄŻENIE ZMIENNE UŻYTKOWE: Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Obciążenie zmienne 1,5 1, ,10 Momenty promieniowe, Myy, SGN [knm/m] Momenty styczne, Mxx, SGN [knm/m]

68 Zbrojenie dolne w kierunku stycznym (prostopadle do dwusiecznej) [cm2/m] Przyjęto: #10co20cm Zbrojenie dolne w kierunku promieniowym [cm2/m] Przyjęto: #12co10cm, #12co 14cm Zbrojenie górne w kierunku stycznym (prostopadle do dwusiecznej) [cm2/m] Przyjęto: #10co16cm, #12co10cm Zbrojenie górne w kierunku promieniowym [cm2/m] Przyjęto: #12co6cm, Ugięcie [cm] a=0,2cm < alim = 480/200=2,4cm Zarysowanie [mm] (Ograniczono do 0.1mm)

69 Całkowita reakcja od wszystkich obciążeń zewnętrznych przekazywana na płaszcz zbiornika z jednej płyty prefabrykowanej: o R 1k =36,5kN, R 1d =45,4kN Całkowita siła pionowa od wszystkich obciążeń zewnętrznych przekazywana na płaszcz zbiornika z całego przekrycia zbiornika o 12szt x obl: 45,4 (char: 36,5) N pk =438kN N pd =544,8kN o Obwód zbiornika: 33,77m 544,8 (438)/33,77 = 16,12 kn/m (12,97kN/m), gśr=1,24 Całkowita reakcja od wszystkich obciążeń zewnętrznych przekazywana na słup środkowy z jednej płyty prefabrykowanej: o R 2k =23kN, R 1d =28kN o 12szt x obl: 28 (char: 23) N sk =276kN N sd =336kN Słup: 3.2. Słup środkowy fi 40cm 2.1 Charakterystyki materiałów: Beton : B37 fcd = 20,00 (MPa) ciężar objętościowy = 2501,36 (kg/m3) Zbrojenie podłużne : A-IIIN (RB500) typ A-IIIN (RB500) fyk = 500,00 (MPa) Zbrojenie poprzeczne : A-I (St3SX) typ A-I (St3SX) fyk = 240,00 (MPa) 2.2 Geometria: C Średnica = 40,0 (cm) Wysokość: = 3,63 (m) Grubość płyty = 0,00 (m) Wysokość belki = 0,00 (m) Otulina zbrojenia = 5,0 (cm) xac = 0,13 (m2) Icy = ,7 (cm4) Icz = ,7 (cm4) dy = 32,8 (cm) dz = 32,8 (cm) 2.4 Obciążenia: Przypadek Natura Grupa γ f N d /N N Myg Myd My Mzg Mzd Mz (kn) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) (kn*m) STA1 stałe(ciężar własny) 3 1,10 1,00 11,56 0,00 0,00 0,00 0,00 0,00 0,00 STA2 stałe(ciężar własny) 3 1,10 1,00 276,00 0,00 0,00 0,00 0,00 0,00 0,00 γ f - współczynnik obciążenia 2.5 Wyniki obliczeniowe: Analiza SGN Kombinacja wymiarująca: 1.10STA1+1.10STA2 (C) Siły przekrojowe: NSd = 316,32 (kn) MSdy = 0,00 (kn*m) MSdz = 0,00 (kn*m) Siły wymiarujące: przekrój środkowy słupa NSd = 316,32 (kn) NSd*etotz = 4,52 (kn*m) NSd*etoty= 4,22 (kn*m) Mimośród: Mimośród: ez (My/N) ey (Mz/N) statyczny ee: 0,0 (cm) 0,0 (cm) niezamierzony ea: 1,3 (cm) 1,3 (cm) początkowy e0: 1,3 (cm) 1,3 (cm) całkowity etot: 1,4 (cm) 1,3 (cm) Analiza szczegółowa-kierunek Y: Siła krytyczna (38) N crit = (9 / l o 2 ) *[( Ecm * I c )/ (2 * klt) *( 0.11/ (0.1 + e o /h) + 0.1) + E s * I s ] = 4715,59 (kn) Lo = 3,75 (m) Ecm = 32758,78 (MPa)

70 Ic = ,7 (cm4) Es = ,00 (MPa) Is = 1321,2 (cm4) klt = 2,00 φ = 2,00 Nd/N = 1,00 eo/h = max (eo/h, 0.05, * lo /h * fcd ) = 0,21 eo = 1,3 (cm) h = 40,0 (cm) Analiza smukłości Konstrukcja nieprzesuwna l col (m) l o (m) λ λlim λcrit 3,75 3,75 37,50 25,00 104,00 Słup smukły Analiza wyboczenia M1 = 0,00 (kn*m) M2 = 0,00 (kn*m) M3 = 0,00 (kn*m) Przypadek: przekrój środkowy słupa, uwzględnienie wpływu smukłości ee = (0,6M1sd + 0,4M2sd) / Nsd = 0,0 (cm) (32) ee min = 0,4M1sd/Nsd (33) ea = max (lcol/600, hy/30, 1.0cm) = 1,3 (cm) lcol = 3,75 (m) hy = 40,0 (cm) eo = ee + ea = 1,3 (cm) (31) etot = η*eo = 1,4 (cm) (36) η = 1/(1-Nsd/Ncrit) = 1,07 (37) Ncrit = 4715,59 (kn) (38) Analiza szczegółowa-kierunek Z: M1 = 0,00 (kn*m) M2 = 0,00 (kn*m) M3 = 0,00 (kn*m) Przypadek: przekrój środkowy słupa, pominięcie wpływu smukłości ee = (0,6M1sd + 0,4M2sd) / Nsd = 0,0 (cm) (32) ee min = 0,4M1sd/Nsd (33) ea = max (lcol/600, hz/30, 1.0cm) = 1,3 (cm) lcol = 3,75 (m) hz = 40,0 (cm) eo = ee + ea = 1,3 (cm) (31) etot = η*eo = 1,3 (cm) (36) η=1 (pominięcie wpływu smukłości) Zbrojenie: Przekrój zbrojony prętami Całkowita liczba prętów w przekroju = 6 Liczba prętów na boku b = 2 φ16,0 (mm) Liczba prętów na boku h = 1 rzeczywista powierzchnia Asr = 12,06 (cm2) Stopień zbrojenia: µ = Asr/Ac = 0,96 % 2.6 Zbrojenie: Pręty główne (A-IIIN (RB500)): 6 φ16 l = 3,58 (m) Zbrojenie poprzeczne (A-I (St3SX)): strzemiona: 23 φ8 l = 1,19 (m) szpilki 23 φ8 l = 1,19 (m) 3.3. Płyta denna (gr cm), płaszcz zbiornika (gr. 25cm) Współczynnik sprężystości gruntów Uwarstwienie gruntu Warstwa Nazwa Poziom Miąższość IL/ID Symbol Typ (m) (m) konsolidacji wilgotności 1 Glina pylasta 0,00 1,90 0,20 B Glina pylasta -1, ,30 B --- Pozostałe parametry gruntu: Warstwa Nazwa Spójność Kąt tarcia Ciężar obj. Mo M (MPa) (Deg) (kg/m3) (MPa) (MPa) 1 Glina pylasta 0,03 18,3 2141,40 36,78 49,04 2 Glina pylasta 0,03 16,4 2039,43 29,13 38,85

71 Średni współczynnik sprężystości dla gruntu uwarstwionego K = 8025,41 (kn/m3) Zastępczy współczynnik sprężystości Dla płyty fundamentowej o wymiarach 11,50 * 11,50 (m) przy szacowanym obciążeniu fundamentu: 100,00 (kpa) KZ = 8025,41 (kn/m3) Widok modelu obliczeniowego PRZYPADKI OBCIĄŻENIOWE - Przypadek: 1 (STA1) - Przypadek: 2 (Słup środkowy) Przypadek Typ obciążenia Lista Wartość obciążenia 1 ciężar własny 1do3 PZ Minus Wsp=1,00 Przypadek Typ obciążenia Lista Wartość obciążenia 2 siła węzłowa 2 FZ=-276,00(kN) - Przypadek: 3 (Ściany zewnętrzne) Przypadek Typ obciążenia Lista Wartość obciążenia 3 (ES) liniowe na krawędziach - Przypadek: 4 (Parcie hydrostatyczne) 2_KRA W(2) PZ=-14,00(kN/m) Przypadek Typ obciążenia Lista Wartość obciążenia 4 (ES) ciśn. 2 Gamma=1000,00(kG/m3) H=3,75(m) Kierunek=-Z hydrostatyczne 4 (ES) jednorodne 1 PZ=-37,50(kN/m2)

72 - Przypadek: 5 (Grunt) Przypadek Typ obciążenia Lista Wartość obciążenia 5 (ES) powierzchniowe 2 PZ3=-39,82(kN/m2) lokalny N1X=0,0(m) N1Y=0,0(m) N1Z=1,35(m) N2X=1,00(m) N2Y=0,0(m) N2Z=1,35(m) N3X=0,0(m) N3Y=0,0(m) N3Z=-1,35(m) Ograniczenie geometryczne :P1(0, 0, 1.35) P2(1, 0, 1.35) P3(0, -1, 1.35) P4(0, 0, 0.35)

73 - Przypadek: 11 (TEMP1) Przypadek Typ obciążenia Lista Wartość obciążenia KOMBINACJE 11 (ES) termiczne 3p 2 TX1=5,00( C) N1X=0,0(m) N1Y=0,0(m) N1Z=0,0(m) Kombinacja Nazwa Typ analizy Typ kombinacji Natura przypa dku Definicja 6 (K) SGN1 Kombinacja liniowa SGN 1*1.10+( )* (K) SGN2 Kombinacja liniowa SGN ( )* (K) SGU1 Kombinacja liniowa SGU ( )* (K) SGU2 Kombinacja liniowa SGU ( )* (K) SGN3 Kombinacja liniowa SGN (1+2+3)*1.10 PŁYTA FUNDAMENTOWA Parametry płyt i powłok - zbrojenie teoretyczne PN-B (2002) OGÓLNE Nazwa: PŁ FUND Typ wymiarowania: zginanie + ściskanie/rozciąganie Kierunek zbrojenia : wokół punktu P(0,00;0,00;0,00) MATERIAŁY Beton : B37, wytrzymałość charakterystyczna 30,00(MPa) Stal : A-IIIN (RB500W), wytrzymałość charakterystyczna 500,00(MPa) Konstrukcja o specjalnym znaczeniu: NIE PARAMETRY SGU ZAKRES OBLICZEŃ Zarysowanie: TAK - korekta zbrojenia: TAK Ugięcie: TAK - korekta zbrojenia: TAK WARTOŚCI DOPUSZCZALNE Ugięcie : f < 3,0 cm GÓRNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm DOLNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm INNE PARAMETRY Udział obciążeń długotrwałych w eksploatacyjnych: 1,00 Wiek betonu w chwili obciążenia : 28 dni Wiek betonu : 20 lat Wilgotność względna środowiska : 75 % ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12

74 ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Otulina : dolna c1 = 5,00(cm), górna c2 = 3,00(cm), Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0 ŚCIANA ZBIORNIKA OGÓLNE Parametry płyt i powłok - zbrojenie teoretyczne PN-B (2002) Nazwa: Ściana zbiornik Typ wymiarowania: zginanie + ściskanie/rozciąganie Kierunek zbrojenia : zgodny z osią X MATERIAŁY Beton : B37, wytrzymałość charakterystyczna 30,00(MPa) Stal : A-IIIN (RB500W), wytrzymałość charakterystyczna 500,00(MPa) Konstrukcja o specjalnym znaczeniu: NIE PARAMETRY SGU ZAKRES OBLICZEŃ Zarysowanie: TAK - korekta zbrojenia: TAK Ugięcie: TAK - korekta zbrojenia: TAK WARTOŚCI DOPUSZCZALNE Ugięcie : f < 3,0 cm GÓRNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm DOLNA WARSTWA Klasa środowiska: Dopuszczalne rozwarcie rys : XC1, XC2, XC3, XC4 wk < 0,1 mm INNE PARAMETRY Udział obciążeń długotrwałych w eksploatacyjnych: 1,00 Wiek betonu w chwili obciążenia : 28 dni Wiek betonu : 20 lat Wilgotność względna środowiska : 75 % ZBROJENIE Średnice zbrojenia dolnego : d1 = 12, d2 = 12 Średnice zbrojenia górnego : d1' = 12, d2' = 12 Układ zbrojenia: dwukierunkowy Zbrojenie minimalne: dla ES, dla których zbrojenie As>0

75 PŁYTA FUNDAMENTOWA - MOMENTY PROMIENIOWE [knm/m] PŁYTA FUNDAMENTOWA - MOMENT MYY [knm/m]

76 PRZEMIESZCZENIA PŁYTA FUNDAMENTOWA - ODPÓR SPRĘŻYSTY PODŁOŻA PRZYJĘTE ZBROJENIE PŁYTY DENNEJ: 1. Zbrojenie dolne i górne w kierunku promieniowym pod ścianami zewnętrznymi: #12/14cm (As=8.08cm2) 2. Zbrojenie dolne i górne w kierunku stycznym pod ścianami zewnętrznymi: #10/12cm (As=6,54cm2) 3. Zbrojenie dolne i górne w pasie przyśrodkowym, dwukierunkowo, kierunek X,Y: #12/20cm (As=5,65 cm2) 4. Zbrojenie dolne w przegłębieniu płyty pod słupem środkowym, dwukierunkowo, kierunek X,Y: #12/10cm (As=11,31 cm2)

77 WARTOŚCI SIŁ POŁUDNIKOWYCH (SGN2) WARTOŚCI SIŁ RÓWNOLEZNIKOWYCH (SGN2)

78 WARTOŚCI MOMENTÓW POŁUDNIKOWYCH (SGN2) WARTOŚCI MOMENTÓW RÓWNOLEŻNIKOWYCH (SGN2)

79 WARTOŚCI SIŁ POŁUDNIKOWYCH (TEMP) WAROŚCI SIŁ RÓWNOLEŻNIKOWYCH (TEMP) WARTOŚCI MOMENTÓW POŁUDNIKOWYCH (TEMP)

80 4. Część rysunkowa. K-01 SCHEMAT FUNDAMENTÓW 1:100 K-02 PRZEKRÓJ POZIOMY, RZUT PRZEKRYCIA 1:100 K-03 PRZEKRÓJ C-C 1:50 K-04 ZBROJENIE PŁYTY GÓRNEJ - PEŁNEJ 1:50 K-05 ZBROJENIE PŁYTY GÓRNEJ - Z OTWOREM 1:50 K-06 ZBROJENIE PŁYTY DENNEJ 1:50 K-07 ZBROJENIE ŚCIAN 1:50 K-08 PRZEKRÓJ A-A 1:50 K-09 PRZEKRÓJ C-C DRABINKA STALOWA 1:25 K-10 SCHEMAT DRABINKI I BARIERKI 1:25 K-11 ELEMENTY DRABINKI I BARIERKI 1:20
