1 Nawiewniki kanałowe C 267

2 Alfabetyczny spis nawiewników kanałowych A ALRa G GSAa I IBIS IBIS W K KDYa

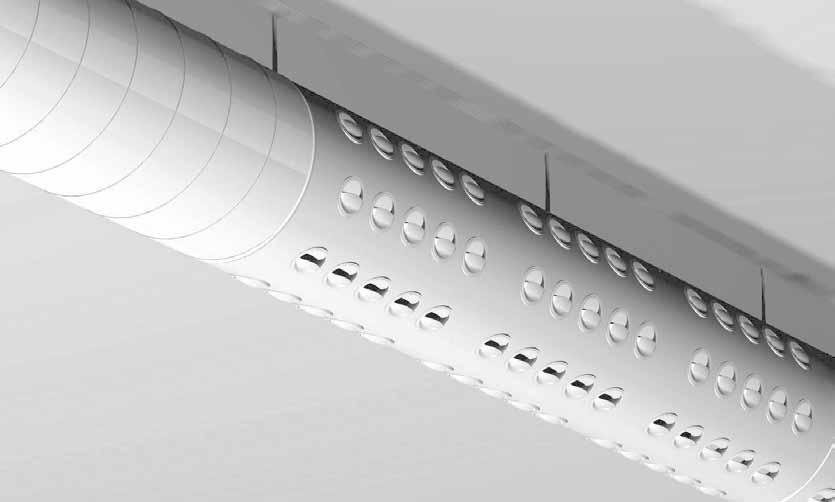

3 IBIS Nawiewnik kanałowy z dyszami C1.1 IBIS to okrągły kanał z plastikowymi dyszami przeznaczony do nawiewu powietrza w pomieszczeniach z odsłoniętą instalacją podsufitową. Nawiewnik przystosowany jest do pracy ze stałym lub zmiennym przepływem powietrza. Powietrze może być nawiewane w płaszczyźnie poziomej lub pionowej z temperaturą niższą lub wyższą od temperatury w pomieszczeniu. KRÓTKA CHARAKTERYSTYKA Możliwość montażu w odsłoniętych instalacjach podsufitowych Dowolne kształtowanie profilu strumienia Wysoki współczynnik indukcji Moduły o długości 0 mm Możliwość wykonania nawiewników w wielu kolorach Prosty montaż WSTĘPNY DOBÓR PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU IBIS m 3 /h Wielkość 2 db(a) db(a) 3 db(a) Przepływy powietrza przez nawiewnik w odniesieniu do trzech różnych poziomów dźwięków i oporów przepływu powietrza poniżej

4 IBIS KONSTRUKCJA Wielkości nawiewników IBIS odpowiadają standardowym średnicom kanałów spiro. Nawiewniki IBIS posiadają aerodynamicznie wyprofilowane dysze nawiewne. Warianty rozmieszczenia dysz w nawiewnikach pokazane są na rysunku 6. Nawiewniki wyposażone są w montażowe szyny aluminiowe, do których montuje się gwintowane pręty służące do instalacji nawiewników pod sufitem. MATERIAŁY I WYKOŃCZENIE POWIERZCHNI Nawiewnik wykonany jest z blachy stalowej. Dysze wylotu powietrza wykonane są z plastiku. Nawiewnik malowany jest w wersji standardowej w kolorach: białym RAL 90, ciemnoszarym RAL 7037, jasnoszarym metalik RAL 9006 i czarnym RAL 900. Rysunek 1. Nawiew powietrza w dwóch kierunkach 0 mm Rysunek 2. Nawiew powietrza w jednym kierunku 0 mm WYKONANIE SPECJALNE Nawiewnik może być pomalowany na dowolny kolor z palety RAL. PROJEKTOWANIE Dysze nawiewne nawiewnika mogą być obracane o 360 co umożliwia dowolne kształtowanie profilu strumienia zarówno w płaszczyźnie pionowej i poziomej. Spadek ciśnienia i poziom dźwięku przez nawiewnik nie zależy od ustawienia dysz. Nawiewnik IBIS może być umieszczony blisko narożnika pomiędzy ścianą a sufitem nie powodując obniżenia wydajności nawiewnika. Dysze nawiewnika powinny w tym wypadku być ustawione tak by wypływ powietrza był do góry. Rysunki 1, 2 i 3 pokazują różne warianty ustawienia dysz wypływu powietrza z nawiewnika. Rysunek 3. Nawiew powietrza w dwóch kierunkach poziomym i pionowym 0 mm WYPOSAŻENIE DODATKOWE Wszystkie elementy dodatkowe systemu należy wyspecyfikować oddzielnie przy zamówieniu. IBIS D - element kanałowy IBIS, malowany w kolorze nawiewnika, IBIS C - regulator przepływu wytłumiony akustycznie, IBIS B - kolano 4 o, 90 o w kolorze nawiewnika, IBIS T - trójnik malowany w kolorze nawiewnika. INSTALACJA Podłączenie nawiewnika z kanałem odbywa się za pomocą złączki. KONSERWACJA Nawiewnik można czyścić na sucho lub mokro przy użyciu letniej wody i detergentów

5 IBIS INSTALACJA Nawiewnik kanałowy IBIS jest przeznaczony do montażu pod sufitem. Instalację przeprowadzamy w następujący sposób - rysunek 4a: 6. Wypoziomować zawieszenie nawiewnika przy pomocy nakrętek (9). 7. Zamontować złączkę nawiewników (). 1. Położyć nawiewnik kanałowy na podłodze w pozycji z szyną montażową (3) do góry. 8. Wsunąć klin do nastawy (11) w szynę montażową. 2. Wsunąć śruby M8 (2) z obu stron do profilu montażowego na głębokość około 0 mm. 9. Zamontować drugi nawiewnik wg procedur pkt Zamontować nakrętki łączące (4), a następnie pręty gwintowane ().. W ostatniej sekcji nawiewnika zamontować zaślepkę (13). 4. Zamontować zaczepy sufitowe (6) w suficie.. Zawiesić i przykręcić nawiewniki z prętami gwintowanymi w zaczepach sufitowych. REGULACJA W celu prawidłowej regulacji przepływu powietrza oraz pomiaru wielkości przepływu, należy w kanale doprowadzającym powietrze do nawiewnika zainstalować przepustnicę regulacyjną CRPc lub pomiarową CRMc. Rysunek 4a. Montaż nawiewnika IBIS C1.1 Rysunek 4b. Montaż nawiewnika IBIS z sekcją kanałową IBDT 1a Wykaz elementów montażu nawiewnika IBIS (rysunki 4a i 4b): 1,12 - nawiewnik kanałowy IBIS 2 - śruba mocująca M8 3 - szyna montażowa umocowana na górnej części nawiewnika 4 - nakrętka łącząca - pręt gwintowany M8 6 - zaczep sufitowy standardowy kanał spiro złączka kanałowa nakrętki złączka segmentów nawiewników IBIS klin blokujący zaślepka nawiewnika sekcja kanałowa IBIS D 271

6 IBIS DANE TECHNICZNE Poziom dźwięku db(a) odpowiada pomieszczeniu o chłonności akustycznej m 2 Sabine. Zasięg strumienia L 0.2 mierzony jest w strumieniu izotermicznym. Zalecana temperatura powietrza nawiewanego może być o 8 C niższa od temperatury pomieszczenia przy standardowym ustawieniu dysz. Zalecana maksymalna prędkość powietrza w kanale przed nawiewnikiem wynosi m/s. Dla dokonania obliczeń szerokości strumienia, prędkości powietrza i poziomu dźwięku w pomieszczeniach o innych wymiarach można skorzystać z programów obliczeniowych ProAir i ProAc, które są dostępne na stronie Swegon w internecie. Dane akustyczne - IBIS - nawiew Poziom mocy akustycznej L w (db) Współczynnik K OK Wielkość Częstotliwość środkowa pasma, Hz IBIS Tol. ± Tłumienie dźwięku L (db) Współczynnik L Wielkość Częstotliwość środkowa pasma, Hz IBIS Tol. ±

7 IBIS Dane akustyczne - IBIS + IBIS Ca 0 - nawiew Poziom mocy akustycznej L w (db) Współczynnik K OK Wielkość Częstotliwość środkowa pasma, Hz IBIS + IBIS Ca Tłumienie dźwięku L (db) Współczynnik L Wielkość Częstotliwość środkowa pasma, Hz IBIS + IBIS Ca C1.1 Zasięg wypływu powietrza Do dokładnego obliczenia danych przepływu powietrza służą program ProAir i ProAc, które są dostępne na stronie Swegon w internecie. Rysunek. Zasięg wypływu powietrza Dwa kierunki wypływu powietrza z nawiewnika - zasięg krótki. Nawiewnik umieszczony pod sufitem. Jeden kierunek wypływu powietrza z nawiewnika. Nawiewnik umieszczony w narożniku pomiędzy ścianą a sufitem. Dwa kierunki wypływu powietrza z nawiewnika - zasięg długi. Nawiewnik umieszczony pod sufitem

8 IBIS Charakterystyka - IBIS Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. IBISa długość db(a) Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a) IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa l/s m 3 /h IBISa długość db(a) 3 1. IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa IBISa l/s m 3 /h IBISa 20-0 długość db(a) 3 1. IBISa IBISa IBISa IBISa IBISa IBISa l/s m 3 /h 274

9 IBIS Charakterystyka - IBIS Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. = Minimalny przepływ umożliwiający regulację. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a) oznacza zamkniętą przepustnicę regulacyjną, oznacza otwartą przepustnicę regulacyjną. IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s l/s C m 3 /h m 3 /h l 0,2 m IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h 0 0 l/s m 3 /h IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h l/s m 3 /h

10 IBIS Charakterystyka - IBIS Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. = Minimalny przepływ umożliwiający regulację. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a) oznacza zamkniętą przepustnicę regulacyjną, oznacza otwartą przepustnicę regulacyjną. IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h l/s m 3 /h IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h l/s m 3 /h IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h l/s m 3 /h m l 0,

11 IBIS Charakterystyka - IBIS Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. = Minimalny przepływ umożliwiający regulację. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a) oznacza zamkniętą przepustnicę regulacyjną, oznacza otwartą przepustnicę regulacyjną. IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) 3 C l/s l/s m 3 /h m 3 /h l 0,2 m IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s l/s m 3 /h m 3 /h IBISa IBIS Ca 0 IBISa IBIS Ca db(a) 3, 0 0 db(a) l/s m 3 /h l/s m 3 /h

12 IBIS Charakterystyka - IBIS Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. = Minimalny przepływ umożliwiający regulację. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a) oznacza zamkniętą przepustnicę regulacyjną, oznacza otwartą przepustnicę regulacyjną. IBISa IBIS Ca 0 IBISa IBIS Ca db(a) db(a) l/s m 3 /h l/s m 3 /h Rysunek 6. Rozmieszczenie dysz nawiewu w nawiewniku IBIS. Oznaczenie Ø160-2: Średnica nawiewnika Ø160 mm i 2 rzędy dysz, itd

13 IBIS WYMIARY I CIĘŻAR Nawiewnik IBIS Wymiary IBIS ØD L m n kg Rysunek 7. Wymiary nawiewnika IBIS i części kanałowej IBS D (wymiary dotyczą jednej sekcji) m = ilość modułów o długości 0 mm n = całkowita ilość dysz na całej długości nawiewnika Rysunek 8. Regulator przeplywu IBIS C wytłumiony akustycznie C1.1 Rysunek 9. Kolanko IBIS B - 90 o, dostępne jest także kolanko 4 o. Rysunek. Trójnik IBIS T 279

14 IBIS SPECYFIKACJA Produkt Nawiewnik kanałowy IBIS a aaa -bbbbb -c Wersja: Wielkość: 160, 0, 20, 31, 0 Przy dostawie nawiewnik dostarczany jest zawsze z ustawieniem dysz w standardowej konfiguracji z wypływem powietrza w dwóch kierunkach. Inne ustawienie dysz nawiewnika należy wyspecyfikować przy zamówieniu. Długość: 0, 00, 0 Ilość rzędów dysz: 2, 4, 6, 8 i Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handlowe Swegon. Wyposażenie dodatkowe Kanał o długości 0 mm IBIS D a -bbb Wielkość: 160, 0, 20, 31, 0 Regulator przepływu IBIS C a -bbb Wielkość: 160, 0, 20, 31, 0 Kolanko IBIS B aa -bbb Kąt: 4 o, 90 o Wielkość: 160, 0, 20, 31, 0 Trójnik IBIS T a -bbb Wielkość: 160, 0, 20, 31, 0 Przy dostawie nawiewnik dostarczany jest zawsze z ustawieniem dysz w standardowej konfiguracji z wypływem powietrza w dwóch kierunkach. Inne ustawienie dysz nawiewnika należy wyspecyfikować przy zamówieniu. Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handlowe Swegon

15 IBIS W Nawiewnik kanałowy z ruchomymi dyszami C1.2 IBIS W zwany IBIS Wall to nawiewnik kanałowy z plastikowymi dyszami przeznaczony do montażu w narożniku pod sufi tem. Nawiewnik przystosowany jest do pracy ze stałym lub zmiennym przepływem powietrza. Dzięki ruchomym dyszom powietrze może być nawiewane w płaszczyźnie poziomej lub pionowej z temperaturą niższą lub wyższą od temperatury w pomieszczeniu. KRÓTKA CHARAKTERYSTYKA Ruchome dysze Dowolne kształtowanie profi lu strumienia powietrza Wysoki współczynnik indukcji Możliwość montażu w narożniku pomiędzy ścianą a sufi tem pomieszczenia Moduły o długości: 0 mm Możliwość wykonania nawiewnika w wielu kolorach 281

16 IBIS W KONSTRUKCJA IBIS W to nawiewnik kanałowy przystosowany do montażu w narożniku pomiędzy ścianą a sufitem pomieszczenia. Nawiewnik IBIS posiada aerodynamicznie wyprofilowane ruchome dysze nawiewne. Tylna część nawiewnika jest w całości perforowana. Nawiewnik wyposażony jest w przyłącze o średnicy 0 mm. Rysunek 1. IBIS W MATERIAŁY I WYKOŃCZENIE POWIERZCHNI Nawiewnik wykonany jest z ocynkowanej blachy stalowej. Dysze wylotu powietrza wykonane są z plastiku. Zewnętrzna i wewnętrzna powierzchnia nawiewnika pomalowana jest standardowo na kolor biały wg RAL 90. Nawiewnik dostępny jest również w wersji standardowej w kolorach: ciemnoszarym RAL 7037; jasnoszary metalik RAL 9006; czarny RAL 900; szary aluminium RAL 9007 i biały RAL 9003 (NCS 000). PROJEKTOWANIE Nawiewnik może być podłączony do kanalu z boku przez przyłącze o średnicy 0 mm lub przez perforowany panel tylni. Jeżeli zastępowane są stare kratki nawiewne należy wziąć pod uwagę tylko przepływ powietrza i prędkość na przyłączu i zainstalować nawiewnik na otworze wylotowym. Tylni panel posiada uszczelnienie zapobiegające przeciekowi powietrza. Dysze nawiewne nawiewnika mogą być obracane o 360, co umożliwia dowolne kształtowanie profilu strumienia zarówno w płaszczyźnie pionowej i poziomej. Spadek ciśnienia i poziom dźwięku przez nawiewnik nie zależy od ustawienia dysz. INSTALACJA 1. Nawiewnik montuje się w narożniku pomiędzy ścianą a sufitem pomieszczenia. Dla bezpieczeństwa należy nawiewnik dodatkowo przymocować śrubami. 2. Przy podłączeniu bocznym należy najpierw usunąć odpowiednią zaślepkę z króćca przyłączeniowego, a następnie zainstalować dostarczoną z nawiewnikiem złączkę do podłączenia nawiewnika z kanałem wentylacyjnym (trz: Rysunek 2). 3. Przy podłączeniu nawiewnika od tyłu nie należy używać dostarczonej z nawiewnikiem złączki podłączeniowej (trz: Rysunek 3). Rysunek 2. IBIS W - podłączenie kanału nawiewu z boku nawiewnika Rysunek 3. IBIS W - podłączenie kanału nawiewu od tyłu nawiewnika REGULACJA NAWIEWNIKA W celu prawidłowej regulacji przepływu powietrza oraz pomiaru wielkości przepływu, należy w kanale doprowadzającym powietrze do nawiewnika zainstalować przepustnice regulacyjną lub pomiarową. KONSERWACJA W razie konieczności można wyczyścić nawiewnik na sucho lub mokro przy użyciu letniej wody i detergentów. DANE TECHNICZNE Poziom dźwięku db(a) odpowiada pomieszczeniu o chłonności akustycznej m 2 Sabine. Zasięg strumienia L 0.2 mierzony jest w strumieniu izotermicznym. Zalecana temperatura powietrza nawiewanego może być o 12 C niższa od temperatury pomieszczenia. Dla dokonania obliczeń szerokości strumienia, prędkości powietrza i poziomu dźwięku w pomieszczeniach o innych wymiarach można skorzystać z programów obliczeniowych ProAir i ProAc, które są dostępne na stronie Swegon w internecie

17 IBIS W Dane akustyczne - IBIS W Poziom mocy akustycznej L w (db) Współczynnik K OK Wielkość Częstotliwość środkowa pasma, Hz IBIS W B G G G Tłumienie dźwięku L (db) Współczynnik L Wielkość Częstotliwość środkowa pasma, Hz IBIS W B G G G C1.2 Charakterystyka - IBIS W Przepływ - Spadek ciśnienia - Poziom dźwięku - Zasięg Charakterystyk nie można wykorzystywać do regulacji nawiewnika. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a). oznacza zamkniętą przepustnicę regulacyjną, oznacza otwartą przepustnicę regulacyjną. IBIS W - kanał podłączony z tyłu Δ pt 0 IBIS W - kanał podłączony z boku 0 Δ pt 0 00, db(a) l/s m 3 /h db(a) l/s m 3 /h

18 IBIS W WYMIARY I CIĘŻAR SPECYFIKACJA Produkt Nawiewnik kanałowy IBIS W a - 0 Podłączenie kanału Ø0 mm Waga nawiewnika IBIS W kg 284

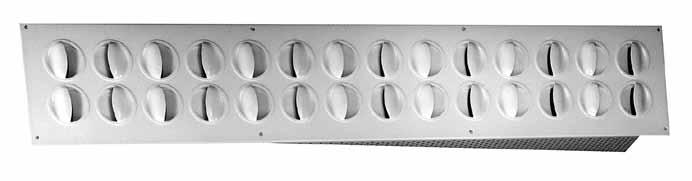

19 KDYa Nawiewnik do zabudowy w kanale z ruchomymi dyszami C1.3 KDYa to prostokątny nawiewnik z ruchomymi dyszami przeznaczony do bezpośredniego montażu w kanałach o przekroju prostokątnym lub okrągłym. Nawiewnik przystosowany jest do pracy ze stałym lub zmiennym przepływem powietrza. Powietrze może być nawiewane w płaszczyźnie poziomej lub pionowej z temperaturą niższą lub wyższą od temperatury w pomieszczeniu. KRÓTKA CHARAKTERYSTYKA Zabudowa w kanale o przekroju okrągłym lub prostokątnym Regulacja położenia dysz Dowolne kształtowanie profilu strumienia Prosty montaż WSTĘPNY DOBÓR PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU KDYa m 3 /h Wielkość 2 db(a) db(a) 3 db(a) Wartości w tabeli odnoszą się do nawiewników zamontowanych w kanale przelotowym w odniesieniu do trzech różnych poziomów dźwięku. 28

20 KDYa KONSTRUKCJA Prostokątny nawiewnik KDYa przeznaczony jest do zamontowania w kanale wentylacyjnym o przekroju prostokątnym lub okrągłym. nel przedni nawiewnika posiada 2, 3 lub 4 rzędy dysz nawiewnych. Nawiewnik posiada za panelem przednim kierownicę powietrza, która zapewnia równomierny wypływ powietrza na całej długości nawiewnika. MATERIAŁY I WYKOŃCZENIE POWIERZCHNI nel przedni nawiewnika wykonany jest z blachy stalowej i standardowo pomalowany jest na kolor biały RAL 90. Dysze nawiewnika wykonane są z plastiku. Wewnętrzna kierownica wykonana jest z blachy ocynkowanej z odpowiednią perforacją. Nawiewnik dostępny jest również w wersji standardowej w kolorach: ciemnoszarym RAL 7037, jasnoszarym metalik RAL 9006 i czarnym RAL 900. WYKONANIE SPECJALNE Nawiewnik może być pomalowany na dowolny kolor z palety RAL. PROJEKTOWANIE Indywidualna regulacja każdej dyszy nawiewnika umożliwia dowolne kształtowanie profilu strumienia zarówno w płaszczyźnie poziomej jak i pionowej. Spadek ciśnienia i poziom dźwięku powietrza przepływającego przez nawiewnik nie zależy od ustawienia dysz. INSTALACJA (trz: Rysunek 1) Wymiary otworu montażowego wyciętego w bocznej ścianie kanału muszą być zgodne z wymiarami podanymi w tabelach na stronie z wymiarami. Nawiewnik mocuje się do kanału za pomocą śrub. REGULACJA NAWIEWNIKA Przepływ powietrza przez nawiewnik należy regulować przepustnicą regulacyjno-pomiarową (np.crmc) umieszczoną w kanale przed nawiewnikiem. KONSERWACJA Nawiewnik można czyścić na sucho lub mokro za pomocą letniej wody i detergentów. DANE TECHNICZNE Poziom dźwięku db(a) odpowiada pomieszczeniu o chłonności akustycznej m 2 Sabine. Zasięg strumienia L 0.2 mierzony jest w strumieniu izotermicznym. Zalecana temperatura powietrza nawiewanego może być o C niższa od temperatury pomieszczenia przy standardowym ustawieniu dysz. Zalecana maksymalna prędkość przed pierwszym nawiewnikiem w kanale m/s. Dla dokonania obliczeń szerokości strumienia, prędkości powietrza i poziomu dźwięku w pomieszczeniach o innych wymiarach można skorzystać z programów obliczeniowych ProAir i ProAc, które są dostępne na stronie Swegon w internecie. Rysunek 1 Tabela 1. Maksymalna ilość nawiewników na jednym odcinku kanału W celu otrzymania równomiernego przepływu powietrza przez wszystkie nawiewniki zamontowane na jednym kanale należy przestrzegać zaleceń poniższej tabeli. Wielkość KDYa Liczba KDYa tego samego typu Wymagana wielkość kanału

21 KDYa Dane akustyczne - KDYa - nawiew Poziom mocy akustycznej L w (db) Współczynnik K OK Wielkość Częstotliwość środkowa pasma, Hz KDYa Tol. ± Tłumienie dźwięku L (db) Współczynnik L Wielkość Częstotliwość środkowa pasma, Hz KDYa Tol. ± Charakterystyka - KDYa - nawiew C1.3 Przepływ - Spadek ciśnienia - Poziom dźwięku Charakterystyk nie można wykorzystywać do regulacji nawiewnika. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db i kubaturze m 3. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a). Dla alternatywnego ustawienia dysz w trzech kierunkach zasięg strumienia L 0,2 zmniejsza się o około %. Gdy nawiewnik zamontowany jest na końcu kanału lub jako pojedyńczy nawiewnik w kanale, zmieniają się jego dane techniczne następująco: Wzrost przepływu powietrza o 0-6 powoduje wzrost spadku ciśnienia o - przy takim samym poziomie dźwięku. KDYa KDYa C i R, C i 2 Rrzędy 2 dysz dysz 0 t db(a) KDYa KDYa C i C R, i 3 Rlub 3 lub 4 rzędy 4 dysz dysz 0 t db(a) , l/s m 3 /h l/s m 3 /h l 0,2 m l 0,2 m 287

22 KDYa Możliwości ustawienia dysz nawiewnika 2-7 Standardowe ustawienie dysz Alternatywne ustawienie dysz KDYa isovel KDYa isovel 4-18 Standardowe ustawienie dysz Alternatywne ustawienie dysz l 0,2m l 0,2m 288

23 KDYa WYMIARY I CIĘŻAR KDYa-C Ilość Wielkość A C I x J dysz kg KDYa-C x x x x x x x x Wymiar otworu montażowego = I x J KDYa-R Ilość Wielkość A B C I x J dysz kg x x x x x x x x Wymiar otworu montażowego = I x J KDYa-R C

24 KDYa SPECYFIKACJA Produkt Nawiewnik do zabudowy w kanale KDYa a - b - cc - ddd Typ kanału: C Okrągły R Prostokątny Ilość rzędów dysz na wysokość nawiewnika Ilość rzędów dysz na długość nawiewnika Wymiary w mm: Standardowy asortyment Wariant C Wymiar kanału, mm Wielkość: , 31, , 31, , 31, , 31, , 0, , , 00, , 00, 6 Standardowy asortyment Wariant R Min.wymiar kanału Wielkość: mm mm mm mm mm mm mm mm Przy dostawie nawiewnik dostarczany jest zawsze z ustawieniem dysz w standardowej konfiguracji. Inne ustawienie dysz nawiewnika należy wyspecyfikować oddzielnie (trz tabela: Możliwości ustawienia dysz). Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handlowe Swegon

25 GSAa Kratka nawiewno-wyciągowa do zabudowy w kanale okrągłym C1.4 GSAa to kratka nawiewno-wyciągowa przeznaczona do bezpośredniego montażu w kanale o przekroju okrągłym. Kratki GSAa stosuje się w obiektach, w których kanały wentylacyjne prowadzone są w widocznych miejscach. Temperatura powietrza nawiewanego może być niższa od temperatury w pomieszczeniu o 8 C. KRÓTKA CHARAKTERYSTYKA Ustawialny profil wypływu strumienia Możliwość dławienia przepływu Pionowe lub poziome łopatki Prosty montaż WSTĘPNY DOBÓR PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU GSAa m 3 /h Wielkość 2 db(a) db(a) 3 db(a) 32 x x x x x x Dane w tabeli dotyczą kratki nawiewnej z otwartą przepustnicą w odniesieniu do trzech różnych poziomów dźwięku przy całkowitym spadku ciśnienia

26 GSAa KONSTRUKCJA Kratki GSAa wykonane są z blach ocynkowanej. Kratka może mieć łopatki ułożone pionowo lub poziomo. Kratki wyposażone są w ustawialne kierownice powietrza pełniące równocześnie funkcję przepustnicy dławiącej. Po wewnętrznej stronie kołnierza kratki umieszczona jest uszczelka. Kratki GSAa produkowane są standardowo w 24 wielkościach i mogą być montowane w kanałach o średnicy od 160 do 6 mm. WYKONANIE SPECJALNE Kratki nawiewne mogą być pomalowany na dowolny kolor z palety RAL. Kratki mogą być wykonane z blachy nierdzewnej. INSTALACJA W kanale należy wyciąć otwór o wielkości: długość wymiar A - mm, wysokość wymiar A - mm Kratkę mocuje się do kanału za pomocą śrub lub nitów zrywalnych. REGULACJA Przepływ powietrza ustala się cięgnem regulacyjnym przepustnicy nawiewnika. Przepływ określa się poprzez pomiar prędkości wypływu. KONSERWACJA KRATKI Kratki mogą być czyszczone na sucho lub mokro przy użyciu letniej wody i detergentów. DANE TECHNICZNE Poziom dźwięku w db(a) odpowiada pomieszczeniom o chłonności akustycznej m 2 Sabine. Zasięg strumienia l 0,2 to odległość od kratki do miejsca gdzie największa prędkość powietrza w strumieniu izotermicznym osiąga wartość 0,2 m/s. WYMIARY A B Ø kanału, mm , 0, , 0, , 0, , 0, , 0, , 0, , 0, , 0, , 31, , 31, , 31, , 31, , 31, , 31, , 31, , 31, , 00, , 00, , 00, , 00, , 00, , 00, , 00, , 00, 6 Charakterystyka - GSAa Przepływ - Spadek ciśnienia - Poziom dźwięku - Zasięg Całkowity spadek ciśnienia mm H 2 O A B + 34 SPECYFIKACJA Produkt Kratka kanałowa GSAa aaa - bbb - c Szerokość nominalna trz tabela Wysokość nominalna trz tabela Łopatki pionowe = VS Łopatki poziome = HS 3 Zasięg l 0,2 (m) Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handlowe Swegon

27 ALRa Kratka nawiewna z ustawialnym kątem wypływu C1. Nawiewnik o nazwie ALRa jest kratką nawiewną umożliwiającą zmianę kierunku strumienia nawiewanego powietrza w płaszczyźnie pionowej i poziomej. Kratka przystosowana jest do dużych wielkości przepływu powietrza o temperaturze niższej lub wyższej niż panująca w pomieszczeniu. Pionowy zasięg nawiewnika wynosi ok. metrów. Wysoki stopień indukcji strumienia zapewnia skuteczne mieszanie z powietrzem w pomieszczeniu. Nawiewnik jest zalecany dla obiektów wysokich, wielkokubaturowych takich jak: zakłady przemysłowe, magazyny oraz hale sportowe. KRÓTKA CHARAKTERYSTYKA Duży przepływ powietrza Możliwość nawiewu ciepłego i zimnego powietrza Możliwość obrotu kratki ± o w płaszczyźnie pionowej Ręczna lub mechaniczna możliwość nastawy wypływu Przeznaczona do montażu na kanałach prostokątnych i okrągłych WSTĘPNY DOBÓR PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU ALRa m 3 /h Wielkość 2 db(a) db(a) 3 db(a) Dane w tabeli dotyczą nawiewnika ALRa w odniesieniu do trzech różnych poziomów dźwięku przy całkowitym spadku ciśnienia

28 ALRa KONSTRUKCJA Kratka nawiewna ALRa składa się z oprawy oraz elementu wylotowego. Ruchomy dyfuzor nawiewnika może być obracany w płaszczyźnie pionowej względem oprawy o ±. Dyfuzor posiada przestawne kierownice, których ustawienie pozwala nawiewać powietrze o rozbieżnym lub zbieżnym profilu strumienia w płaszczyźnie poziomej. Kratka jest dostępna w dwóch różnych wersjach: do zamocowania na kanałach prostokątnych oraz okrągłych. MATERIAŁY I WYKOŃCZENIE POWIERZCHNI Nawiewnik w całości wykonany jest z anodowanego aluminium. Kratka oraz oprawa do zamocowania na kanałach prostokątnych są wykonane z anodowanego aluminium. Kratka do zamocowania na kanałach okrągłych jest wykonana z aluminium, a oprawa mocująca ze stali ocynkowanej. Kratka do zamocowania na kanałach okrągłych jest pomalowana na kolor czarny RAL 900. WYKONANIE SPECJALNE Zarówno kratki do zamocowania na kanałach okrągłych jak i prostokątnych mogą być pomalowane na standardowe kolory z palety RAL. PROJEKTOWANIE Dobór kratek nawiewnych ALRa można otrzymać z wykresu 1. Wykres 1 przedstawia pionowy zasięg strumienia dla różnych wartości t. Najprostszym sposobem do określenia wymiarów dla nawiewu o temperaturze niższej lub wyższej niż temperatura pomieszczenia jest skorzystanie z programu doborowego ProAir dostępnego na stronie Swegon w internecie. Rysunek 1. Instalacja ± Przestawne łopatki dyfuzora w płaszczyźnie poziomej INSTALACJA (trz: Rysunek 1) Otwory montażowe kratek powinny być wykonane zgodnie z wymiarami podanymi w tabelach - wymiary. Kratka jest mocowana do kanału lub ściany za pomocą wkrętów. Wykres 1. Zasięg pionowy strumienia T 0 ( o C) KONSERWACJA W razie konieczności nawiewniki mogą być czyszczone na sucho lub mokro przy użyciu wody lub łagodnego roztworu detergentu. Q (l/s) Y maks (m) 294

29 ALRa DANE TECHNICZNE Poziom dźwięku w db(a) odpowiada pomieszczeniu o chłonności akustycznej m 2 Sabine. Zasięg strumienia l 0,2 został zmierzony przy wypływie izotermicznym. Dla dokonania obliczeń szerokości strumienia, prędkości powietrza i poziomu dźwięku w pomieszczeniach o innych wymiarach można skorzystać z programów obliczeniowych ProAir i ProAc, które są dostępne na stronie Swegon w internecie. Dane akustyczne - ALR - nawiew Poziom mocy akustycznej L w (db) Współczynnik K OK Wielkość Częstotliwość środkowa pasma, Hz ALRa Tol. ± Tłumienie dźwięku L (db) Współczynnik L Wielkość Częstotliwość środkowa pasma, Hz ALRa Tol. ± C1. Charakterystyka ALR -nawiew Przepływ - Spadek ciśnienia - Poziom dźwięku - Zasięg Dane dla nawiewnika ALR swobodnie zawieszonego. Charakterystyka nie powinna być wykorzystywana do regulacji nawiewnika. Wartość db(a) dotyczy pomieszczeń o chłonności akustycznej 4 db. Wartość db(c) jest zwykle wyższa o 6-9 db niż wartość db(a). ALRa 0 t db(a) l/s m 3 /h m l 0,2 29

30 ALRa WYMIARY I CIĘŻAR ALRa-1 - montaż kanał prostokątny Rysunek 2. ALR-1 Wielkość A B H L kg Wymiary otworów montażowych = wymiary nominalne Wymiary nominalne to wymiary: 3-170, 6-170, itd. ALRa-2 - montaż kanał okrągły Rysunek 3. ALR-2 Wielkość Øl A B H L α kg ± ± ± ±.4 Wymiary otworów montażowych = wymiary nominalne SPECYFIKACJA Produkt Obracana kratka ALRa a - b - cccc - dddd nawiewna z ustawialnym kątem wypływu Wymiary kanału: (tylko dla zamocowania typu 2) trz wymiar Øl, "WYMIARY I CIĘŻAR" Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handlowe Swegon. Rodzaj zamocowania: W kanale prostokątnym: 1 W kanale okrągłym: 2 Przestawianie: Ręczne: 1 Siłownikiem: 2 (Tylko wielkości: 6-270, , ) Wielkość: 3-170, , ,
