1 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie 1 2 Nawiewniki do wentylacji mieszanej Produkt Funkcje Strona PS PS RS RS RS NS GS

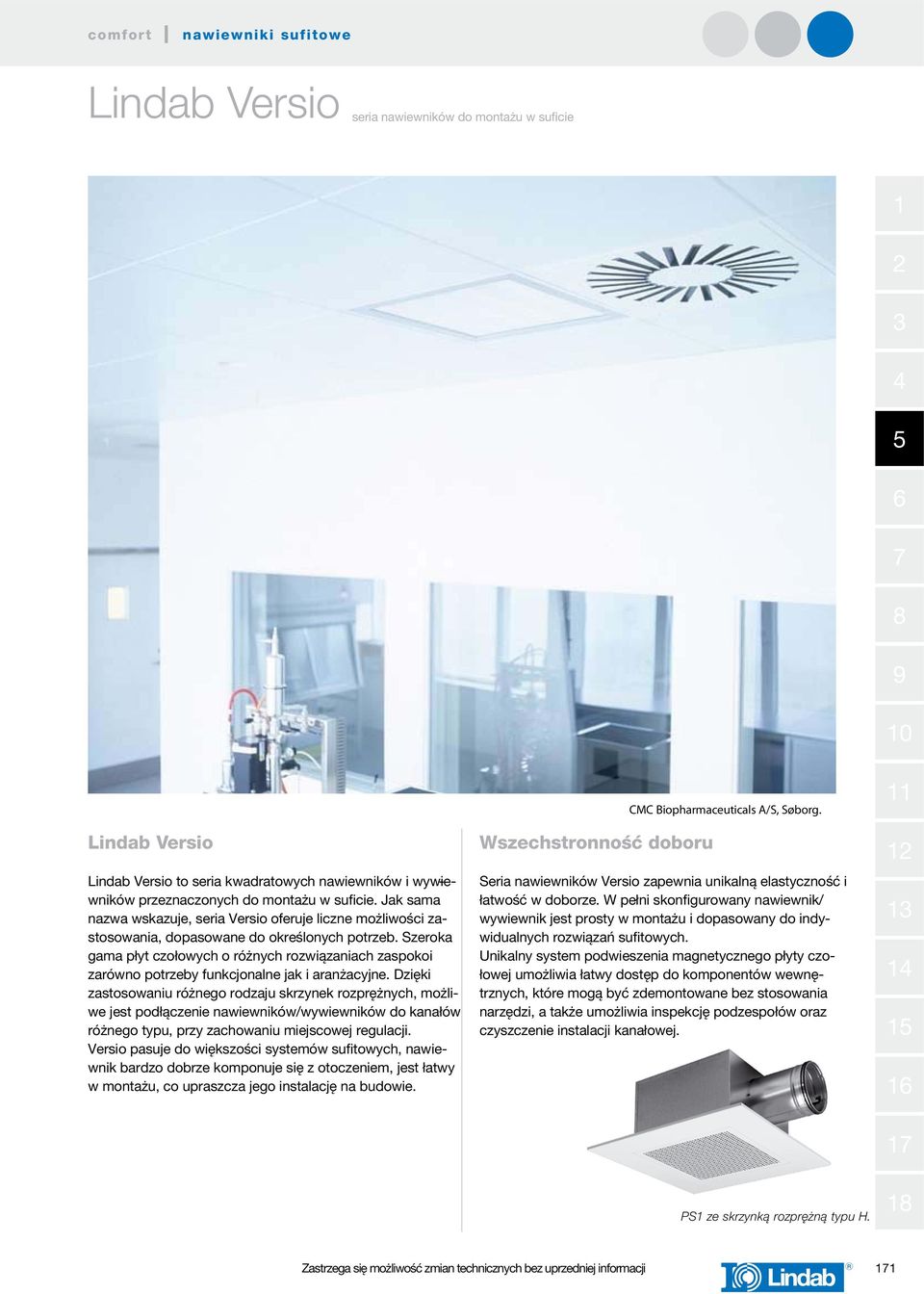

2 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie Lindab Lindab to seria kwadratowych nawiewników i wywiewników przeznaczonych do montażu w suficie. Jak sama - nazwa wskazuje, seria oferuje liczne możliwości zastosowania, dopasowane do określonych potrzeb. Szeroka gama płyt czołowych o różnych rozwiązaniach zaspokoi zarówno potrzeby funkcjonalne jak i aranżacyjne. Dzięki zastosowaniu różnego rodzaju skrzynek rozprężnych, możliwe jest podłączenie nawiewników/wywiewników do kanałów różnego typu, przy zachowaniu miejscowej regulacji. pasuje do większości systemów sufitowych, nawiewnik bardzo dobrze komponuje się z otoczeniem, jest łatwy w montażu, co upraszcza jego instalację na budowie. Wszechstronność doboru CMC Biopharmaceuticals A/S, Søborg. Seria nawiewników zapewnia unikalną elastyczność i łatwość w doborze. W pełni skonfigurowany nawiewnik/ wywiewnik jest prosty w montażu i dopasowany do indywidualnych rozwiązań sufitowych. Unikalny system podwieszenia magnetycznego płyty czołowej umożliwia łatwy dostęp do komponentów wewnętrznych, które mogą być zdemontowane bez stosowania narzędzi, a także umożliwia inspekcję podzespołów oraz czyszczenie instalacji kanałowej PS1 ze skrzynką rozprężną typu H

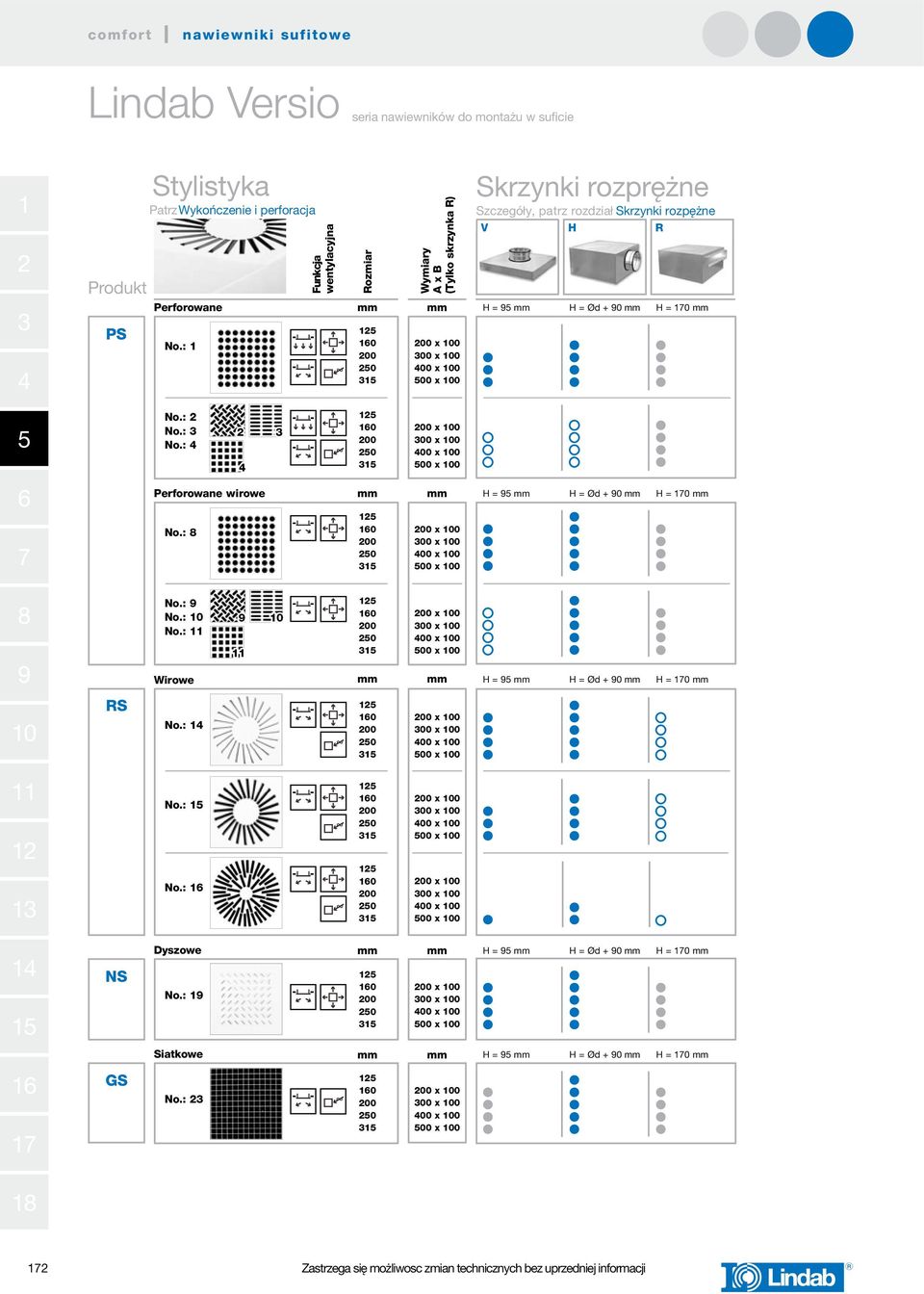

3 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie 1 2 Produkt Stylistyka Patrz Wykończenie i perforacja Funkcja wentylacyjna Rozmiar Wymiary A x B (Tylko skrzynka R) Skrzynki rozprężne Szczegóły, patrz rozdział Skrzynki rozpężne V H R 3 4 PS Perforowane No.: x x x x 100 H = 95 H = Ød + 90 H = No.: 2 No.: 3 No.: x x x x Perforowane wirowe No.: x x x x 100 H = 95 H = Ød + 90 H = RS No.: 9 No.: 10 No.: 11 Wirowe H = 95 H = Ød + 90 H = 170 No.: x x x x 100 x x x x No.: 15 No.: x x x x 100 x x x x NS GS Dyszowe H = 95 H = Ød + 90 H = 170 No.: 19 No.: Siatkowe H = 95 H = Ød + 90 H = x x x x 100 x x x x Zastrzega się możliwosc zmian technicznych bez uprzedniej informacji

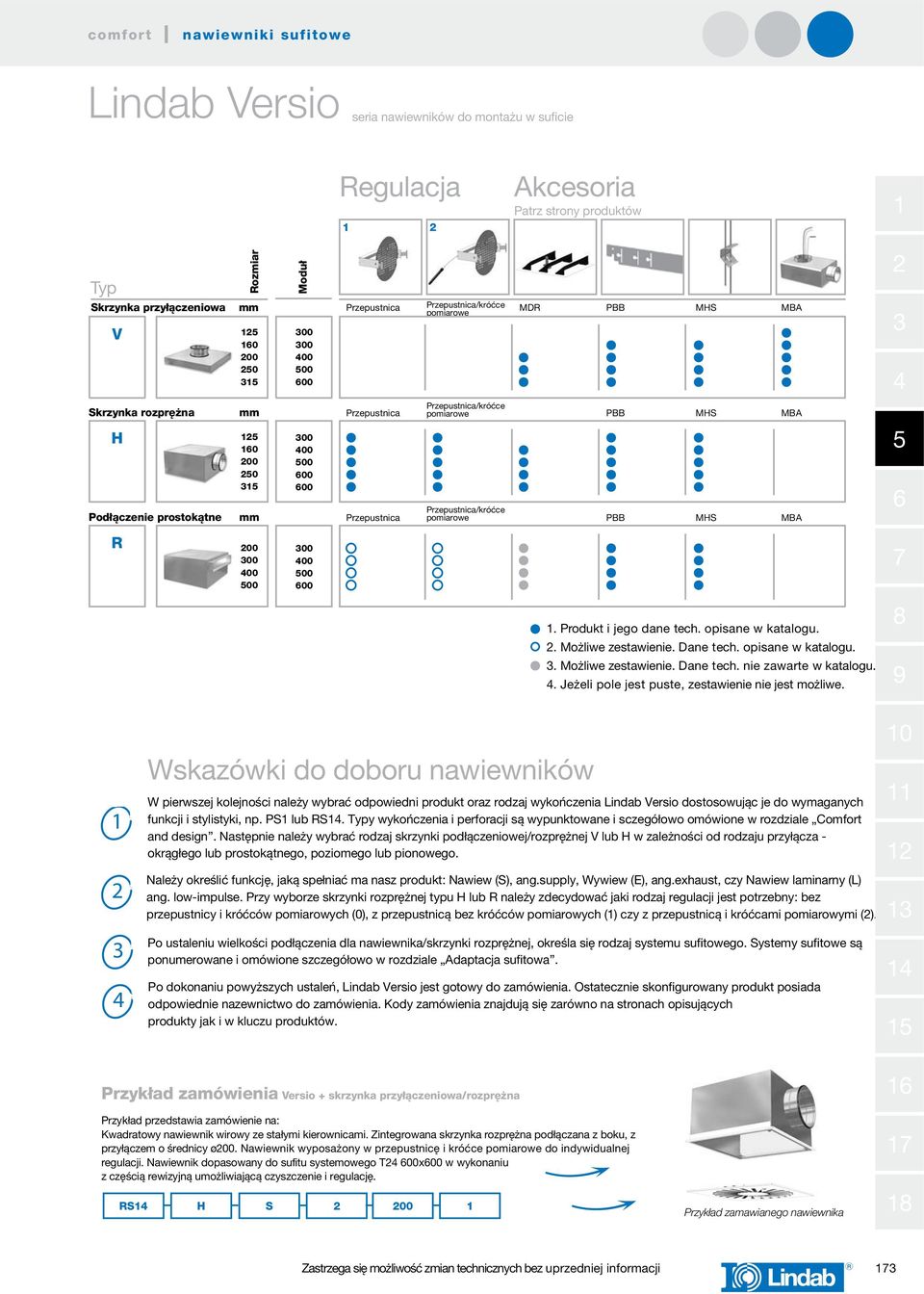

4 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie Regulacja 1 2 Akcesoria Patrz strony produktów 1 Typ Skrzynka przyłączeniowa V Rozmiar 125 Moduł Przepustnica Przepustnica/króćce pomiarowe MDR PBB MHS MBA Skrzynka rozprężna Przepustnica Przepustnica/króćce pomiarowe PBB MHS MBA H Podłączenie prostokątne Przepustnica Przepustnica/króćce pomiarowe PBB MHS MBA 5 6 R Produkt i jego dane tech. opisane w katalogu. 2. Możliwe zestawienie. Dane tech. opisane w katalogu. 3. Możliwe zestawienie. Dane tech. nie zawarte w katalogu. 4. Jeżeli pole jest puste, zestawienie nie jest możliwe Wskazówki do doboru nawiewników W pierwszej kolejności należy wybrać odpowiedni produkt oraz rodzaj wykończenia Lindab dostosowując je do wymaganych funkcji i stylistyki, np. PS1 lub RS14. Typy wykończenia i perforacji są wypunktowane i sczegółowo omówione w rozdziale Comfort and design. Następnie należy wybrać rodzaj skrzynki podłączeniowej/rozprężnej V lub H w zależności od rodzaju przyłącza - okrągłego lub prostokątnego, poziomego lub pionowego. Należy określić funkcję, jaką spełniać ma nasz produkt: Nawiew (S), ang.supply, Wywiew (E), ang.exhaust, czy Nawiew laminarny (L) ang. low-impulse. Przy wyborze skrzynki rozprężnej typu H lub R należy zdecydować jaki rodzaj regulacji jest potrzebny: bez przepustnicy i króćców pomiarowych (0), z przepustnicą bez króćców pomiarowych (1) czy z przepustnicą i króćcami pomiarowymi (2). Po ustaleniu wielkości podłączenia dla nawiewnika/skrzynki rozprężnej, określa się rodzaj systemu sufitowego. Systemy sufitowe są ponumerowane i omówione szczegółowo w rozdziale Adaptacja sufitowa. Po dokonaniu powyższych ustaleń, Lindab jest gotowy do zamówienia. Ostatecznie skonfigurowany produkt posiada odpowiednie nazewnictwo do zamówienia. Kody zamówienia znajdują się zarówno na stronach opisujących produkty jak i w kluczu produktów Przykład zamówienia + skrzynka przyłączeniowa/rozprężna Przykład przedstawia zamówienie na: Kwadratowy nawiewnik wirowy ze stałymi kierownicami. Zintegrowana skrzynka rozprężna podłączana z boku, z przyłączem o średnicy ø. Nawiewnik wyposażony w przepustnicę i króćce pomiarowe do indywidualnej regulacji. Nawiewnik dopasowany do sufitu systemowego T24 600x600 w wykonaniu z częścią rewizyjną umożliwiającą czyszczenie i regulację. RS14 H S 2 1 Przykład zamawianego nawiewnika

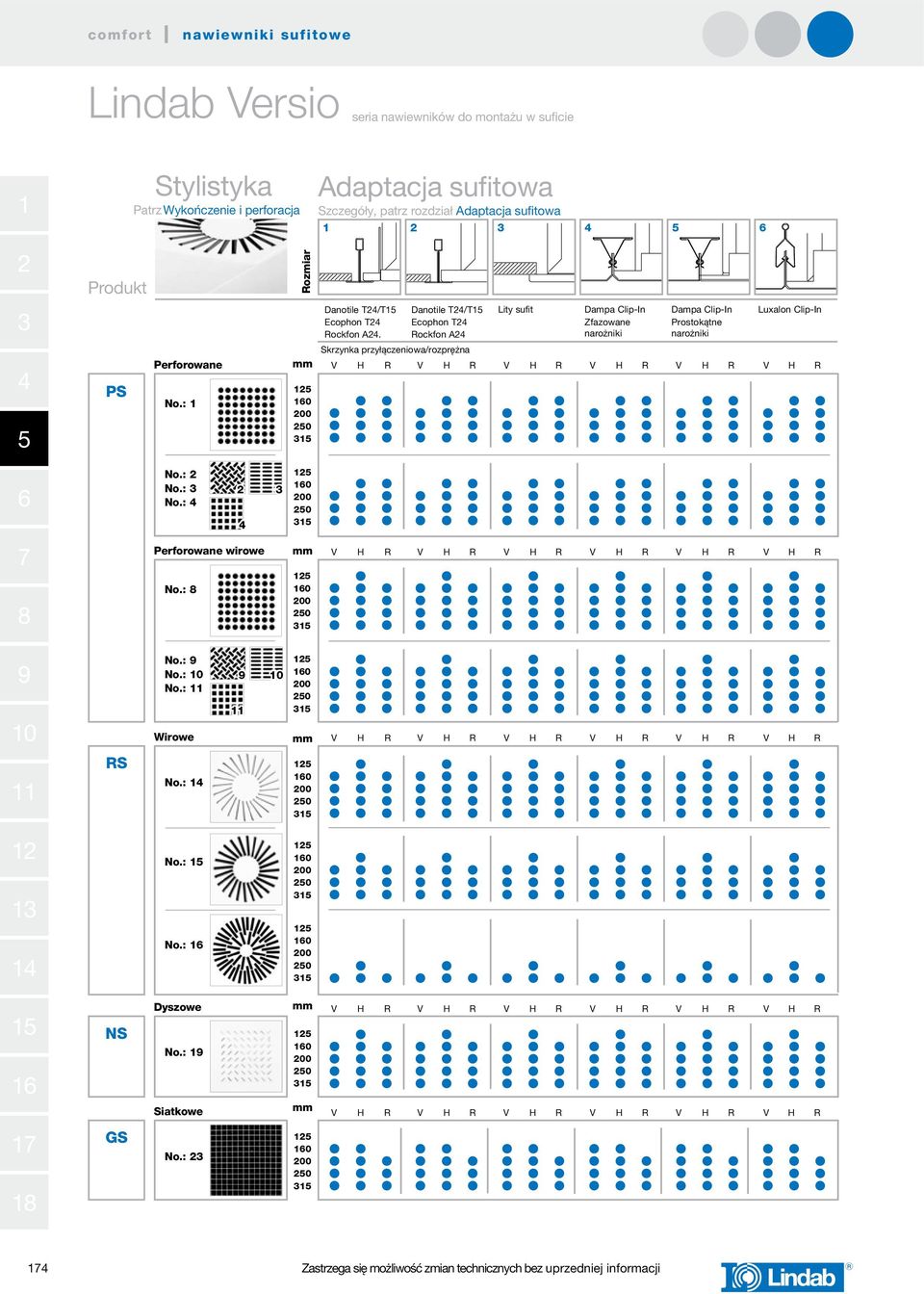

5 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie 1 Stylistyka Patrz Wykończenie i perforacja Adaptacja sufitowa Szczegóły, patrz rozdział Adaptacja sufitowa Produkt Rozmiar 3 Danotile T24/T15 Ecophon T24 Rockfon A24. Danotile T24/T15 Ecophon T24 Rockfon A24 Lity sufit Dampa Clip-In Zfazowane narożniki Dampa Clip-In Prostokątne narożniki Luxalon Clip-In 4 5 PS Perforowane No.: Skrzynka przyłączeniowa/rozprężna V H R V H R V H R V H R V H R V H R 6 No.: 2 No.: 3 No.: Perforowane wirowe No.: V H R V H R V H R V H R V H R V H R 9 10 No.: 9 No.: 10 No.: 11 Wirowe V H R V H R V H R V H R V H R V H R 11 RS No.: No.: 15 No.: NS Dyszowe No.: V H R V H R V H R V H R V H R V H R Siatkowe V H R V H R V H R V H R V H R V H R GS No.:

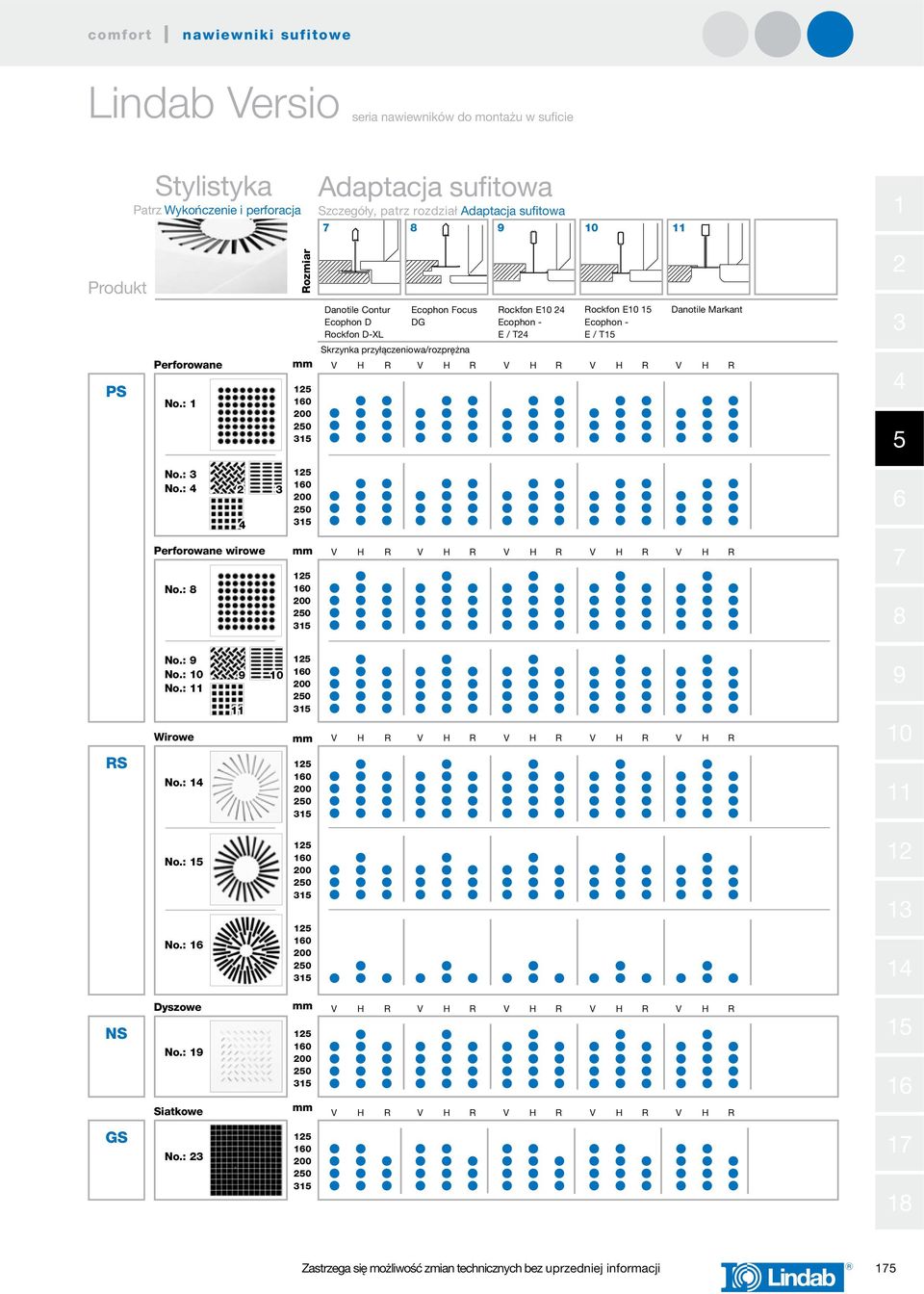

6 comfort nawiewniki sufitowe Lindab seria nawiewników do montażu w suficie Stylistyka Patrz Wykończenie i perforacja Adaptacja sufitowa Szczegóły, patrz rozdział Adaptacja sufitowa Produkt Rozmiar 2 Danotile Contur Ecophon D Rockfon D-XL Ecophon Focus DG Rockfon E10 24 Ecophon - E / T24 Rockfon E10 15 Ecophon - E / T15 Danotile Markant 3 PS Perforowane No.: Skrzynka przyłączeniowa/rozprężna V H R V H R V H R V H R V H R 4 5 No.: 3 No.: Perforowane wirowe No.: V H R V H R V H R V H R V H R 7 8 No.: 9 No.: 10 No.: 11 Wirowe V H R V H R V H R V H R V H R 9 10 RS No.: No.: 15 No.: NS Dyszowe No.: V H R V H R V H R V H R V H R Siatkowe V H R V H R V H R V H R V H R GS No.:

7

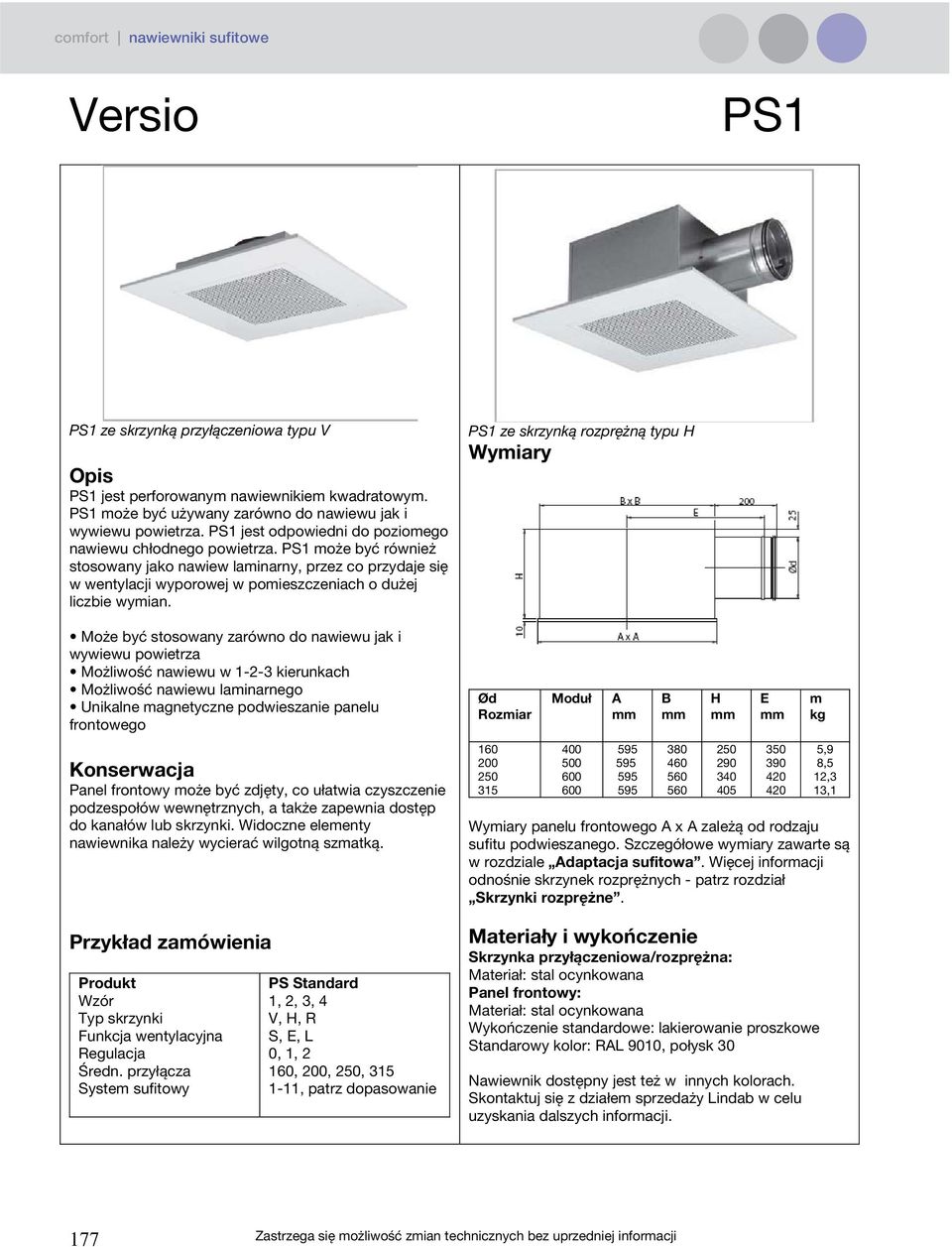

8 PS1 PS1 ze skrzynką przyłączeniowa typu V Opis PS1 jest perforowanym nawiewnikiem kwadratowym. PS1 może być używany zarówno do nawiewu jak i wywiewu powietrza. PS1 jest odpowiedni do poziomego nawiewu chłodnego powietrza. PS1 może być również stosowany jako nawiew laminarny, przez co przydaje się w wentylacji wyporowej w pomieszczeniach o dużej liczbie wymian. PS1 ze skrzynką rozprężną typu H Wymiary Może być stosowany zarówno do nawiewu jak i wywiewu powietrza Możliwość nawiewu w kierunkach Możliwość nawiewu laminarnego Unikalne magnetyczne podwieszanie panelu frontowego Ød Rozmiar Moduł A B H E m kg Konserwacja Panel frontowy może być zdjęty, co ułatwia czyszczenie podzespołów wewnętrznych, a także zapewnia dostęp do kanałów lub skrzynki. Widoczne elementy nawiewnika należy wycierać wilgotną szmatką. Przykład zamówienia Produkt Wzór Typ skrzynki Funkcja wentylacyjna Regulacja Średn. przyłącza System sufitowy PS Standard 1, 2, 3, 4 V, H, R S, E, L 0, 1, 2,,, 1-11, patrz dopasowanie ,9 8,5 12,3 13,1 Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Materiały i wykończenie Skrzynka przyłączeniowa/rozprężna: Materiał: stal ocynkowana Panel frontowy: Materiał: stal ocynkowana Wykończenie standardowe: lakierowanie proszkowe Standarowy kolor: RAL 9010, połysk 30 Nawiewnik dostępny jest też w innych kolorach. Skontaktuj się z działem sprzedaży Lindab w celu uzyskania dalszych informacji. 177

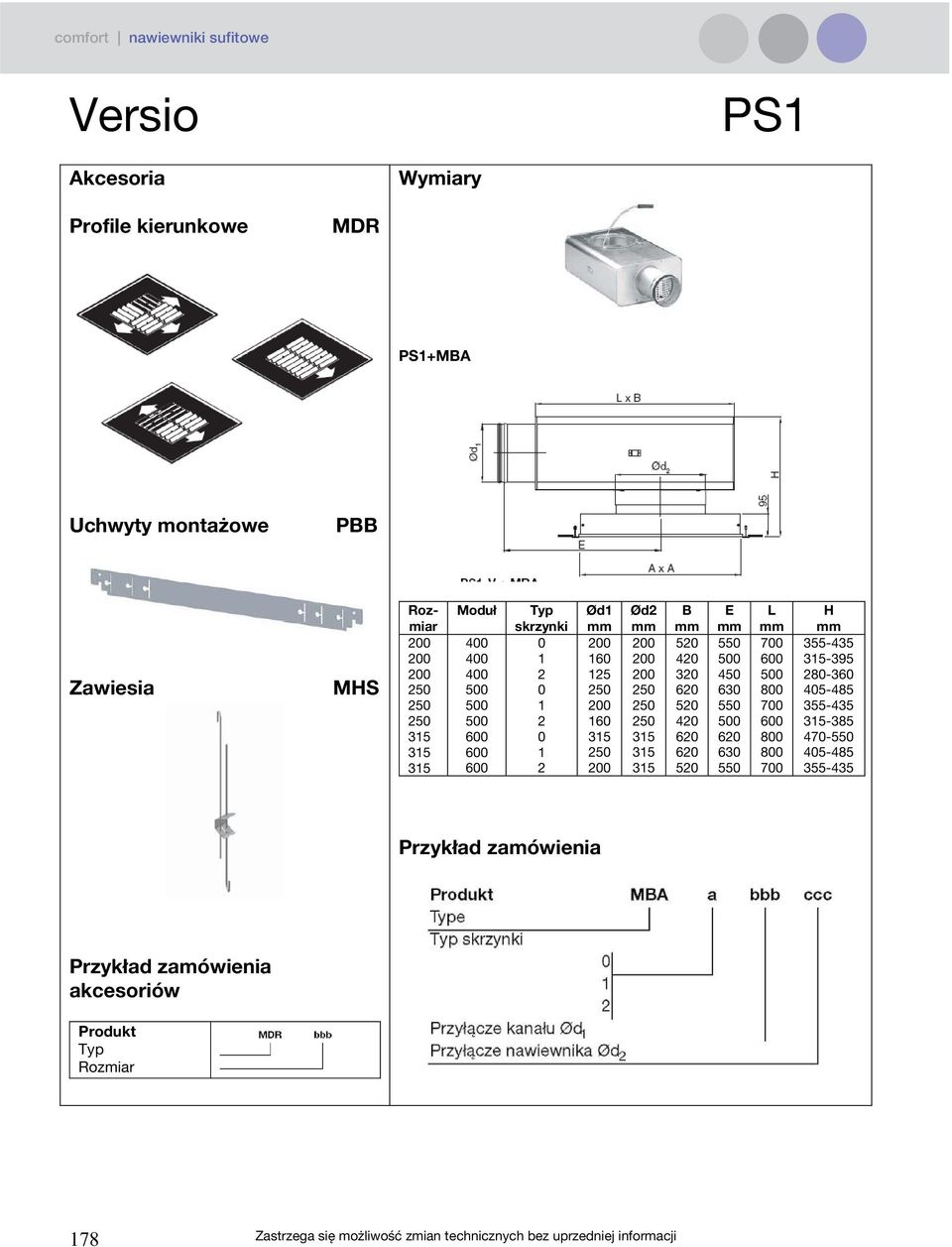

9 PS1 Akcesoria Wymiary Profile kierunkowe MDR PS1+MBA Uchwyty montażowe PBB Zawiesia MHS Rozmiar Moduł Typ skrzynki Ød1 125 Ød2 B E L H Przykład zamówienia Przykład zamówienia akcesoriów Produkt Typ Rozmiar 178

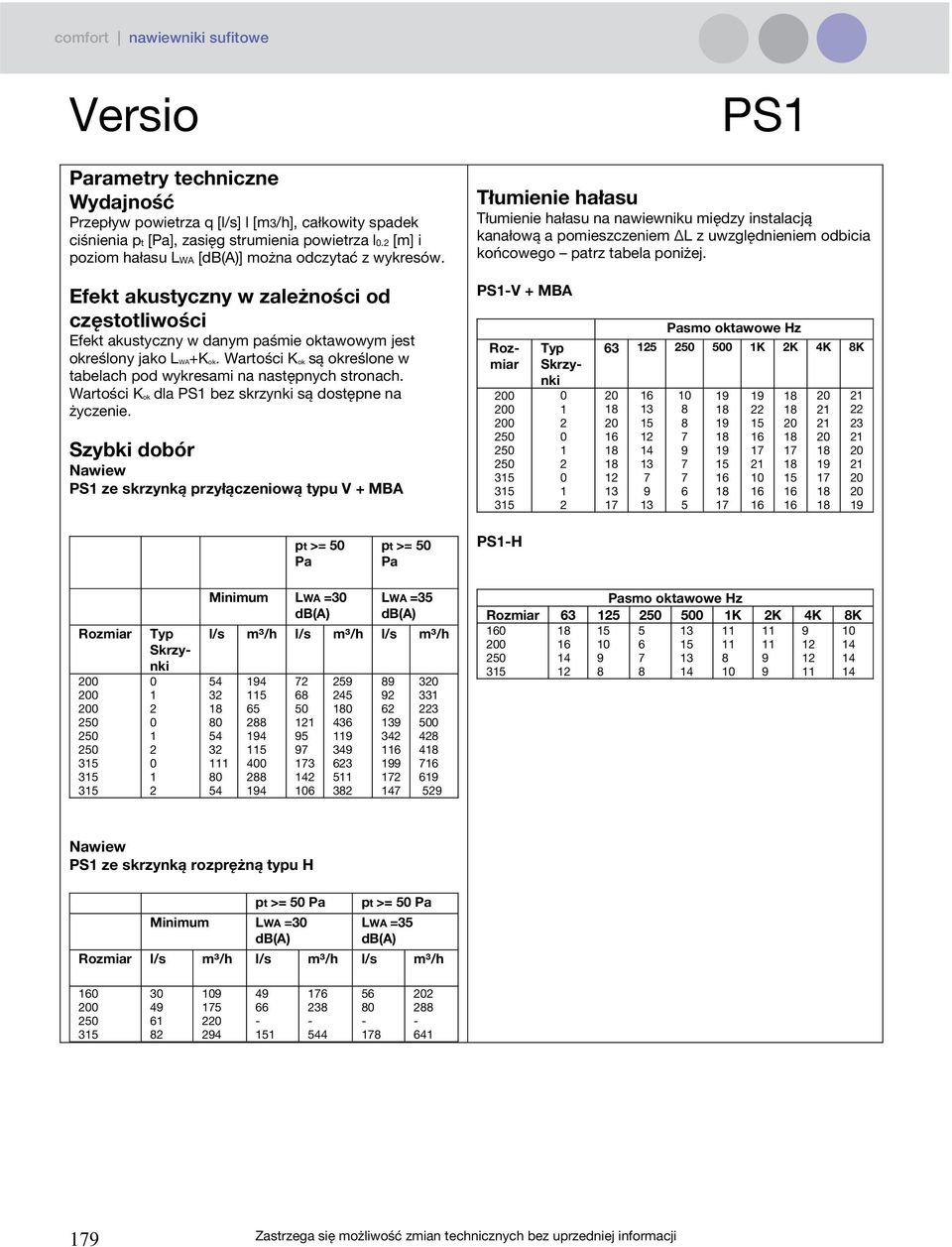

10 Wydajność Przepływ powietrza q [l/s] l [m3/h], całkowity spadek ciśnienia pt [Pa], zasięg strumienia powietrza l0.2 [m] i poziom hałasu LWA [db(a)] można odczytać z wykresów. PS1 Tłumienie hałasu Tłumienie hałasu na nawiewniku między instalacją kanałową a pomieszczeniem ΔL z uwzględnieniem odbicia końcowego patrz tabela poniżej. Efekt akustyczny w zależności od częstotliwości Efekt akustyczny w danym paśmie oktawowym jest określony jako LWA+Kok. Wartości Kok są określone w tabelach pod wykresami na następnych stronach. Wartości Kok dla PS1 bez skrzynki są dostępne na życzenie. Szybki dobór Nawiew PS1 ze skrzynką przyłączeniową typu V + MBA PS1-V + MBA Rozmiar Typ Skrzynki Pasmo oktawowe Hz K 2K 4K 8K pt >= 50 Pa pt >= 50 Pa PS1-H Rozmiar Typ Skrzynki Minimum LWA =30 db(a) LWA =35 db(a) l/s m³/h l/s m³/h l/s m³/h Pasmo oktawowe Hz Rozmiar K 2K 4K 8K Nawiew PS1 ze skrzynką rozprężną typu H pt >= 50 Pa pt >= 50 Pa Minimum LWA =30 LWA =35 db(a) db(a) Rozmiar l/s m³/h l/s m³/h l/s m³/h

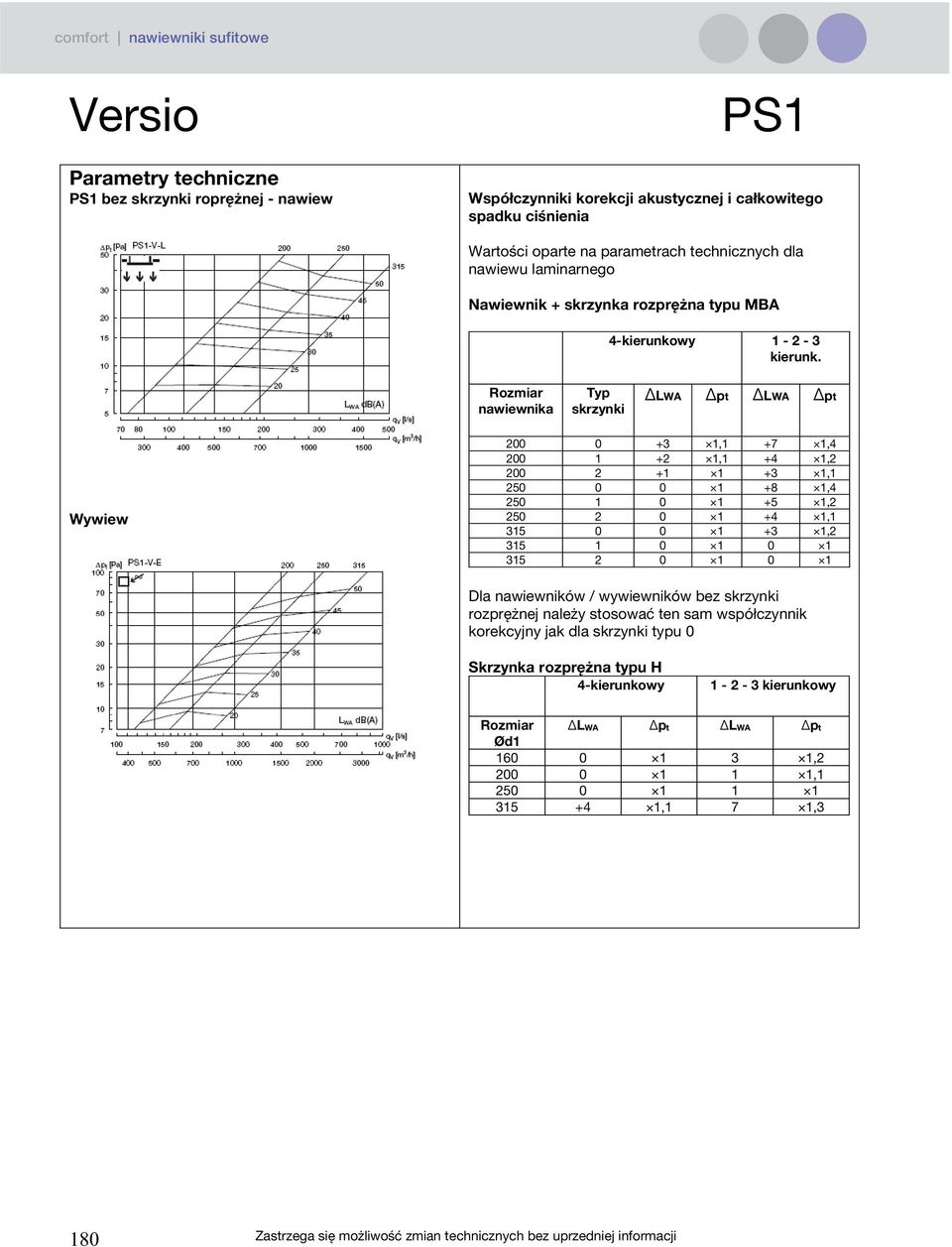

11 PS1 bez skrzynki roprężnej - nawiew PS1 Współczynniki korekcji akustycznej i całkowitego spadku ciśnienia Wartości oparte na parametrach technicznych dla nawiewu laminarnego Nawiewnik + skrzynka rozprężna typu MBA 4-kierunkowy kierunk. Rozmiar nawiewnika Typ skrzynki ΔLWA Δpt ΔLWA Δpt Wywiew ,1 +7 1, ,1 +4 1, , , , , , Dla nawiewników / wywiewników bez skrzynki rozprężnej należy stosować ten sam współczynnik korekcyjny jak dla skrzynki typu 0 Skrzynka rozprężna typu H 4-kierunkowy kierunkowy Rozmiar ΔLWA Δpt ΔLWA Δpt Ød , , ,1 7 1,3 180

12 PS1 Zasięg l 0.2 Zasięg l0.2 [m] jest określony dla prędkości granicznej 0.2 m/s. Sposób wypływu powietrza jest oznaczony przy odpowiednich liniach. 181

13 4-kierunkowy + nawiew laminarny, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA PS1 182

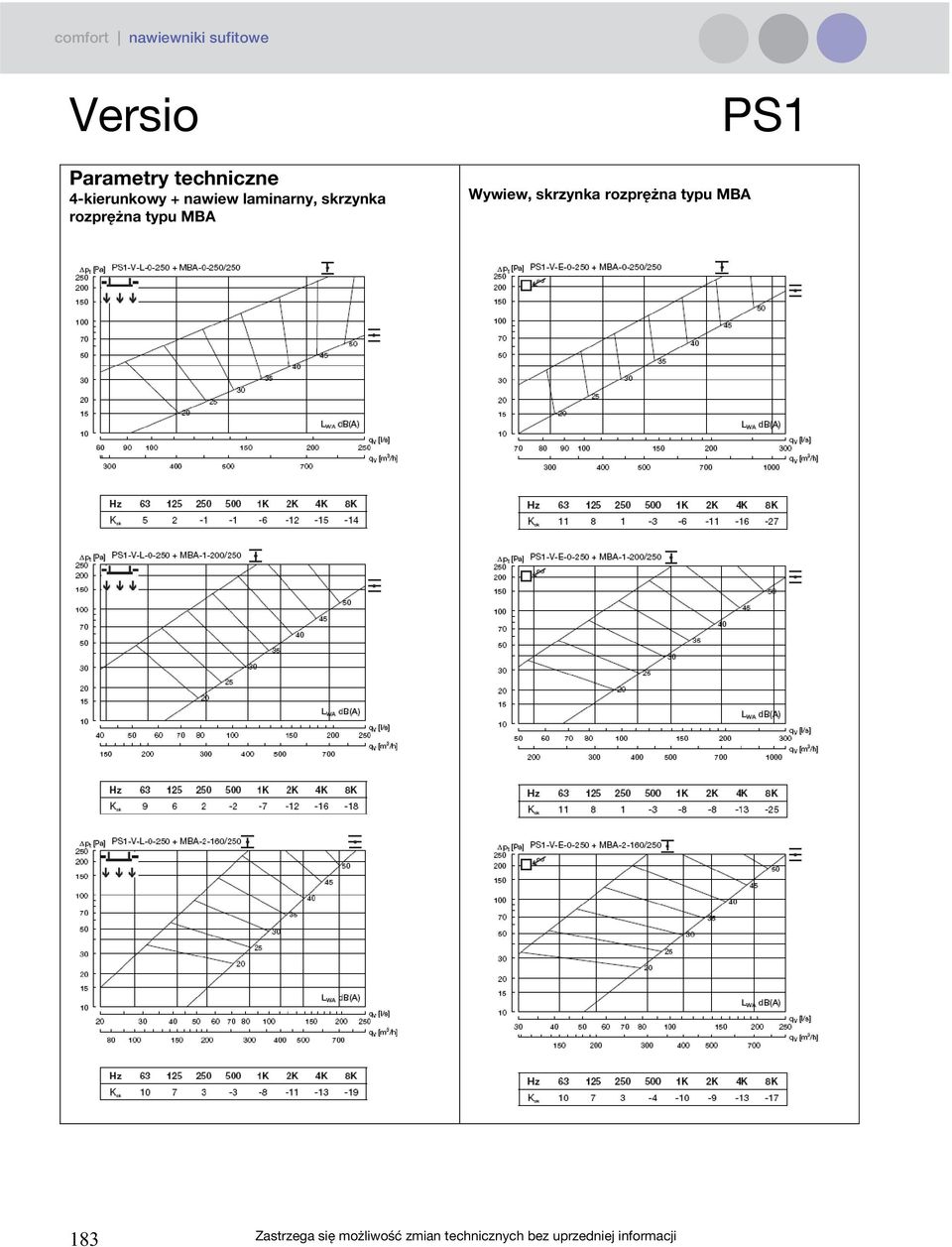

14 4-kierunkowy + nawiew laminarny, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA PS1 183

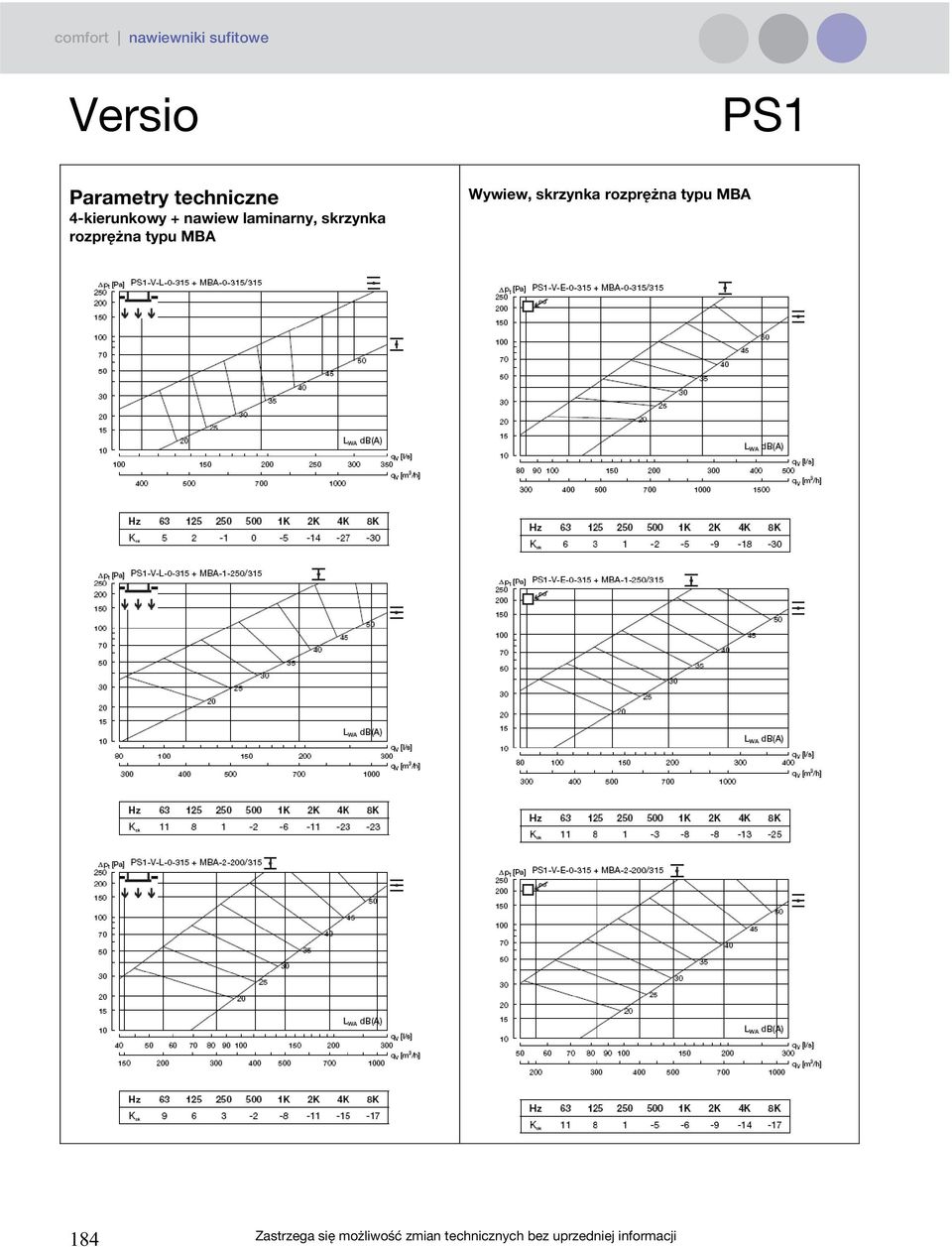

15 PS1 4-kierunkowy + nawiew laminarny, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA 184

16 4-kierunkowy + nawiew laminarny, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H PS1 185

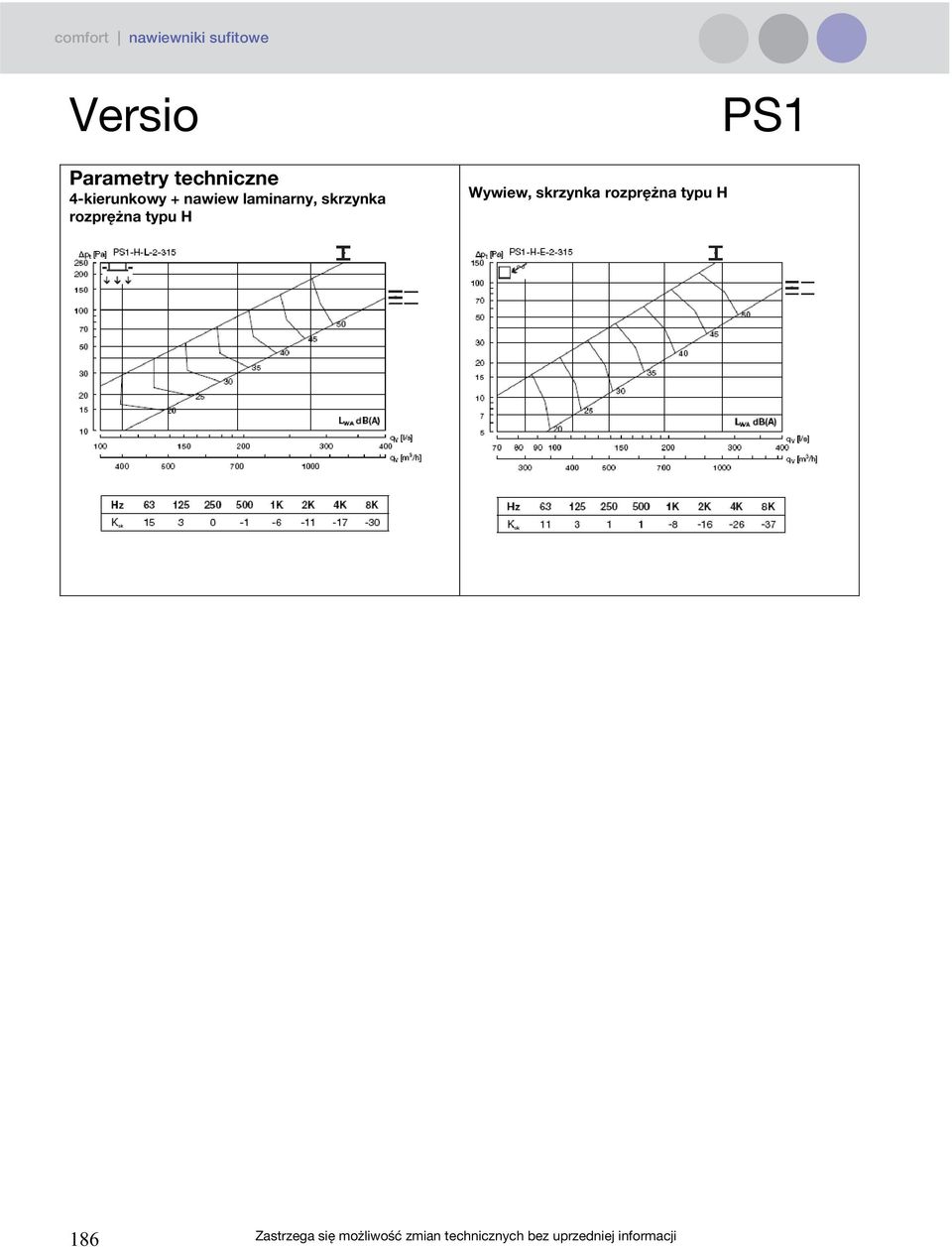

17 4-kierunkowy + nawiew laminarny, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H PS1 186

18 PS8 PS8 ze skrzynką przyłączeniową typu V PS8 ze skrzynką rozprężną typu H Opis PS8 jest perforowanym nawiewnikiem kwadratowym z ukrytymi kierownicami wirowymi. PS8 pasuje w wymiar modułu sufitowego i zapewnia wyśmienite parametry pracy nawiewnika wirowego. Moduł wirowy zapewnia wysoką indukcję i duży zasięg dynamiczny, dzięki czemu jest wyśmienity do poziomego nawiewu bardzo chłodnego powietrza. Dyskretny wygląd Duży zasięg dynamiczny Wysoka indukcja Idealny do nawiewu bardzo chłodnego powietrza Konserwacja Panel frontowy może być zdjęty, co ułatwia czyszczenie podzespołów wewnętrznych, a także zapewnia dostęp do kanałów lub skrzynki. Widoczne elementy nawiewnika należy wycierać wilgotną szmatką. Przykład zamówienia Produkt PS Moduł Typ skrzynki Funkcja wentylacyjna Regulacja Średn. przyłącza System sufitowy Standard 8, 9, 10, 11 V, H, R S 0, 1, 2 125,,,, Patrz informacje wstępne Wymiary Ød Moduł A B H E m Rozmiar kg , , , , ,1 Materiały i wykończenie Skrzynka przyłączeniowa/rozprężna: Materiał: stal ocynkowana Panel frontowy: Materiał: stal ocynkowana Wykończenie standardowe: lakierowanie proszkowe Standarowy kolor: RAL 9010, połysk 30 Nawiewnik dostępny jest też w innych kolorach. Skontaktuj się z działem sprzedaży Lindab w celu uzyskania dalszych informacji. 187

19 PS8 Akcesoria Uchwyty montażowe PBB Wymiary Zawiesia MHS MBA PS8-V + MBA Rozmiar Moduł Typ skrzynki Ød1 Ød2 B E L H Przykład zamówienia Produkt Typ PBB aaa Przykład zamówienia Produkt Typ Typ skrzynki Średnica podłączenia kanału Ød1 Średnica podłączenia nawiewnika Ød2 MBA a bbb ccc 188

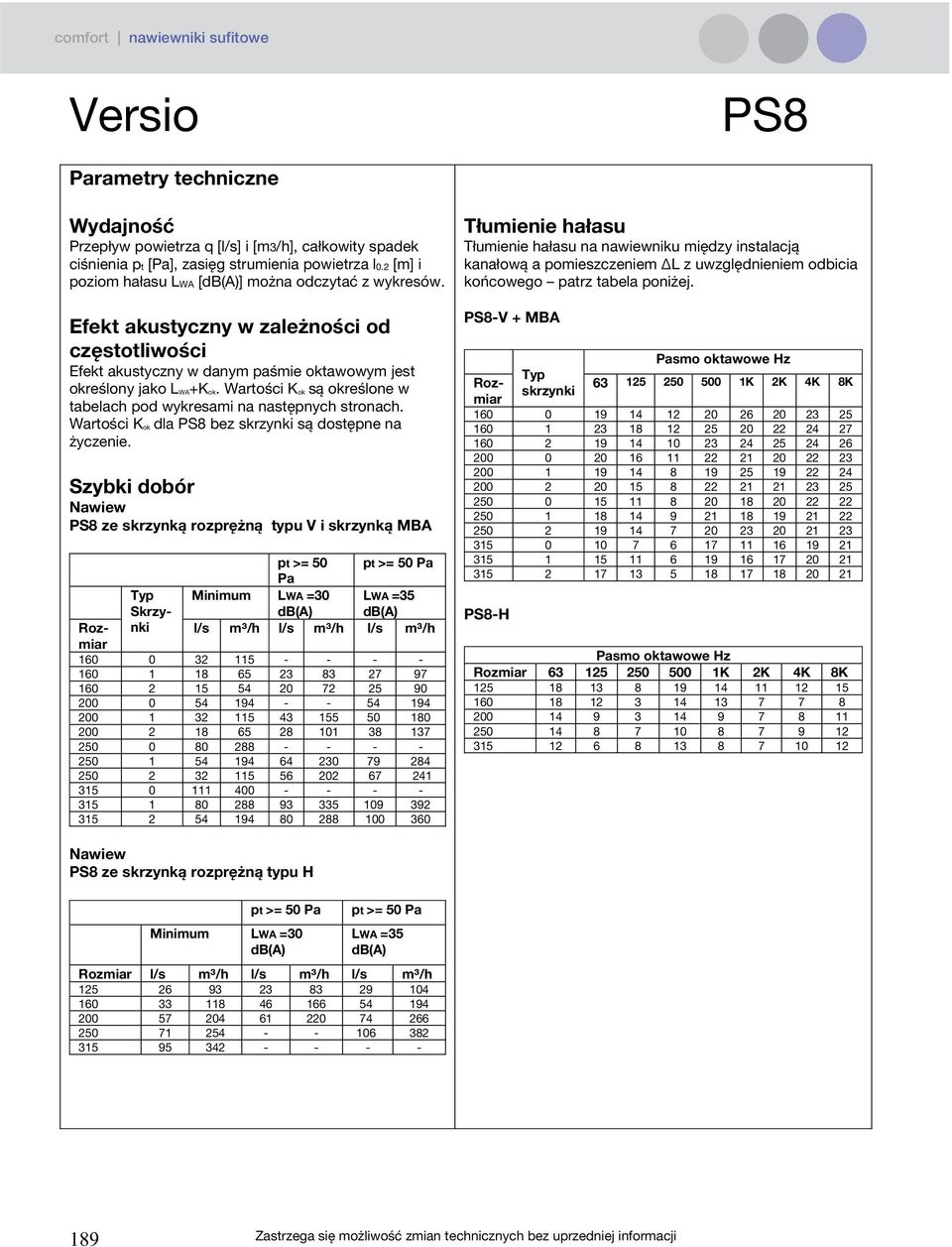

20 PS8 Wydajność Przepływ powietrza q [l/s] i [m3/h], całkowity spadek ciśnienia pt [Pa], zasięg strumienia powietrza l0.2 [m] i poziom hałasu LWA [db(a)] można odczytać z wykresów. Efekt akustyczny w zależności od częstotliwości Efekt akustyczny w danym paśmie oktawowym jest określony jako LWA+Kok. Wartości Kok są określone w tabelach pod wykresami na następnych stronach. Wartości Kok dla PS8 bez skrzynki są dostępne na życzenie. Szybki dobór Nawiew PS8 ze skrzynką rozprężną typu V i skrzynką MBA Tłumienie hałasu Tłumienie hałasu na nawiewniku między instalacją kanałową a pomieszczeniem ΔL z uwzględnieniem odbicia końcowego patrz tabela poniżej. PS8-V + MBA pt >= 50 pt >= 50 Pa Pa Typ Minimum LWA =30 LWA =35 Skrzynki l/s m³/h l/s m³/h l/s m³/h db(a) db(a) Rozmiar Pasmo oktawowe Hz Typ Rozmiar K 2K 4K 8K skrzynki PS8-H Pasmo oktawowe Hz Rozmiar K 2K 4K 8K Nawiew PS8 ze skrzynką rozprężną typu H pt >= 50 Pa Minimum LWA =30 db(a) pt >= 50 Pa LWA =35 db(a) Rozmiar l/s m³/ h l/s m³/ h l/s m³/h

21 PS8 PS8 bez skrzynki roprężnej - nawiew Zasięg l 0.2 Zasięg l0.2 [m] jest określony dla prędkości granicznej 0.2 m/s. Sposób wypływu powietrza jest oznaczony przy odpowiednich liniach. 190

22 PS8 Nawiew, skrzynka rozprężna typu MBA Nawiew, skrzynka rozprężna typu MBA 191

23 PS8 Nawiew, skrzynka rozprężna typu MBA Nawiew, skrzynka rozprężna typu MBA 192

24 PS8 Nawiew, skrzynka rozprężna typu H Nawiew, skrzynka rozprężna typu H 193

25 RS14 RS14 ze skrzynką przyłączeniową typu V Opis RS14 jest wirowym nawiewnikiem kwadratowym z kierownicami stałymi. RS14 może być stosowany zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję i duży zasięg dynamiczny. Dzięki temu nadaje się idealnie do nawiewu bardzo chłodnego powietrza. Duży zasięg dynamiczny Wysoka indukcja Odpowiednie do chłodzenia z niską temperaturą nawiewu Może być stosowany zarówno do nawiewu jak i wywiewu powietrza Unikalne magnetyczne podwieszanie panelu frontowego Konserwacja Panel frontowy może być zdjęty, co ułatwia czyszczenie podzespołów wewnętrznych, a także zapewnia dostęp do kanałów lub skrzynki. Widoczne elementy nawiewnika należy wycierać wilgotną szmatką. Przykład zamówienia Produkt RS Design Typ skrzynki Funkcja wentylacyjna Regulacja Średn. przyłącza System sufitowy Standard 14 V, H, R S, E 0, 1, 2 125,,,, Patrz informacje wstępne RS14 ze skrzynką rozprężną typu H Wymiary Ød Moduł A B H E m Rozmiar Kg , , , , ,1 Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Materiały i wykończenie Skrzynka przyłączeniowa/rozprężna: Materiał: stal ocynkowana Panel frontowy: Materiał: stal ocynkowana Wykończenie standardowe: lakierowanie proszkowe Standarowy kolor: RAL 9010, połysk 30 Nawiewnik dostępny jest też w innych kolorach. Skontaktuj się z działem sprzedaży Lindab w celu uzyskania dalszych informacji. 194

26 RS14 Akcesoria Wymiary Uchwyty montażowe PBB MBA Zawiesia MHS RS14-V + MBA Przykład zamówienia Produkt Typ PBB aaa Rozmiar skrzynki Moduł Typ Ød1 Ød2 B E L H Wymiary panelu frontowego A x A zależą od rodzaju sufitu. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Przykład zamówienia 195

27 Wydajność Przepływ powietrza q [l/s] l [m3/h], całkowity spadek ciśnienia pt [Pa], zasięg strumienia powietrza l0.2 [m] i poziom hałasu LWA [db(a)] można odczytać z wykresów. Efekt akustyczny w zależności od częstotliwości Efekt akustyczny w danym paśmie oktawowym jest określony jako LWA+Kok. Wartości Kok są określone w tabelach pod wykresami na następnych stronach. Wartości K ok dla RS14 bez skrzynki są dostępne na życzenie. Szybki dobór Nawiew RS14 ze skrzynką przyłączeniową typu V + MBA Nawiew RS14 ze skrzynką rozprężną typu H Średnica przyłacza Minimum pt >= 50 Pa LWA =30 db(a) pt >= 50 Pa LWA =35 db(a) l/s m³/h l/s m³/h l/s m³/h RS14 Tłumienie hałasu Tłumienie hałasu na nawiewniku między instalacją kanałową a pomieszczeniem ΔL z uwzględnieniem odbicia końcowego patrz tabela poniżej. RS14-V + MBA pt >= 50 Pa pt >= 50 Pa Średnica przyłącza Typ Skrzynki Minimum LWA =30 db(a) LWA =35 db(a) l/s m³/h l/s m³/h l/s m³/h Pasmo oktawowe Hz Typ skrzynki Rozmiar K 2K 4K 8K RS14 ze skrzynką rozprężną typu H Pasmo oktawowe Hz Rozmiar K 2K 4K 8K RS14 ze skrzynką rozprężną typu R Pasmo oktawowe Hz Rozmiar K 2K 4K 8K x x x x

28 RS14 RS14 bez skrzynki roprężnej nawiew Zasięg l 0.2 Zasięg l0.2 [m] jest określony dla prędkości granicznej 0.2 m/s. Wywiew 197

29 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS14 198

30 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS14 199

31 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS14

32 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS14 201

33 Nawiew, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H RS14 202

34 Nawiew, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H RS14 203

35 Nawiew, skrzynka rozprężna typu R Wywiew, skrzynka rozprężna typu R RS14 204

36 RS15 RS15 ze skrzynką przyłączeniową typu V Opis RS15 jest wirowym nawiewnikiem kwadratowym z regulowanymi kierownicami, stosowany zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję i duży zasięg dynamiczny. Dzięki temu nadaje się idealnie do nawiewu bardzo chłodnego powietrza. Nawiewnik może również być stosowany do nawiewu pionowego, dzięki czemu możliwe jest nawiewanie podgrzanego powietrza. Nawiewnik dostarczany jest standardowo z układem wirowania do wewnątrz. W funkcji wywiewu, element dostarczany jest bez kierownic. Duży zasięg dynamiczny Wysoka indukcja Idealny do nawiewu bardzo chłodnego powietrza Możliwość ustawienia nawiewu poziomego i pionowego Może być stosowany zarówno do nawiewu jak i wywiewu powietrza Konserwacja Panel frontowy może być zdjęty, co ułatwia czyszczenie podzespołów wewnętrznych, a także zapewnia dostęp do kanałów lub skrzynki. Widoczne elementy nawiewnika należy wycierać wilgotną szmatką. Przykład zamówienia Produkt RS Wzór Typ skrzynki Funcja wentylacyjna Regulacja Średn. przyłącza System sufitowy Standard 15 V, H, R S, E 0, 1, 2,,, Patrz informacje wstępne RS15 ze skrzynką rozprężną typu H Wymiary Ød Moduł A B H E m Rozmiar Kg , , , ,1 Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Materiały i wykończenie Skrzynka rozprężna: Materiał: stal ocynkowana Panel frontowy: Materiał: stal ocynkowana Wykończenie standardowe: lakierowanie proszkowe Standarowy kolor: RAL 9010, połysk 30 Nawiewnik dostępny jest też w innych kolorach. Skontaktuj się z działem sprzedaży Lindab w celu uzyskania dalszych informacji. 205

37 RS15 Akcesoria Wymiary Uchwyty montażowe PBB MBA Zawiesia MHS RS15-V + MBA Rozmiar Moduł Typ skrzynki Ød1 125 Ød2 B E L H Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Przykład zamówienia Produkt Typ PBB aaa Przykład zamówienia Produkt Typ Typ skrzynki Średnica przyłączenia kanału Ød1 Średnica przyłączenia nawiewnika Ød2 MBA a bbb ccc 206

38 Wydajność Przepływ powietrza q [l/s] l [m3/h], całkowity spadek ciśnienia pt [Pa], zasięg strumienia powietrza l0.2 [m] i poziom hałasu LWA [db(a)] można odczytać z wykresów. Efekt akustyczny w zależności od częstotliwości Efekt akustyczny w danym paśmie oktawowym jest określony jako LWA+Kok. Wartości Kok są określone w tabelach pod wykresami na następnych stronach. Wartości Kok dla RS15 bez skrzynki są dostępne na życzenie. Szybki dobór Nawiew RS15 ze skrzynką rozprężną typu V + MBA Średnic a przyłącza Typ Skrzy -nki pt >= 50 Pa Minimum LWA =30 db(a) pt >= 50 Pa LWA =35 db(a) l/s m³/ l/s m³/ l/s m³/ h h h RS15 Tłumienie hałasu Tłumienie hałasu na nawiewniku między instalacją kanałową a pomieszczeniem ΔL z uwzględnieniem odbicia końcowego patrz tabela poniżej. RS15-V + MBA Typ Skrzynki Rozmiar Pasmo oktawowe Hz K 2K 4K 8K RS15 ze skrzynką rozprężną typu H Pasmo oktawowe Hz Rozmiar K 2K 4K 8K RS15 ze skrzynką rozprężną typu R Pasmo oktawowe Hz Rozmiar K 2K 4K 8K 300x x x Nawiew RS15 ze skrzynką rozprężną typu H Średnica przyłącza Minimum pt >= 50 Pa LWA =30 db(a) pt >= 50 Pa LWA =35 db(a) l/s m³/ h l/s m³/h l/s m³/h

39 RS15 Zasięg l 0.2 Zasięg l0.2 [m] jest określony dla prędkości granicznej 0.2 m/s. Zasięg / punkt zawracania Na wykresie przedstawiono zasięg l0.2 [m]. Zasięg odnosi się do nawiewu izotermicznego przy prędkości granicznej 0,2 m/s. Punkt zawracania strumienia l0.0 (m) można odczytać z wykresu dla powietrza nagrzanego odpowiednio o +5K i +10K. Kierownice poziome i pionowe 208

40 RS15 RS15 bez skrzynki roprężnej - nawiew Wywiew 209

41 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS15 210

42 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS15 211

43 Nawiew, skrzynka rozprężna typu MBA Wywiew, skrzynka rozprężna typu MBA RS15 212

44 Nawiew, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H RS15 213

45 Nawiew, skrzynka rozprężna typu H Wywiew, skrzynka rozprężna typu H RS15 Nawiew, skrzynka rozprężna typu R Wywiew, skrzynka rozprężna typu R 214

46 Nawiew, skrzynka rozprężna typu R Wywiew, skrzynka rozprężna typu R RS15 215

47 RS16 RS16 ze skrzynką przyłączeniową typu V Opis RS16 jest wirowym nawiewnikiem kwadratowym z regulowanymi kierownicami, stosowany jest zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję i duży zasięg dynamiczny. Dzięki temu nadaje się idealnie do poziomego nawiewu bardzo chłodnego powietrza. W funkcji wywiewu, element dostarczany jest bez kierownic. Wysoka wydajność Duży zasięg dynamiczny Wysoka indukcja Idealny do nawiewu bardzo chłodnego powietrza Może być stosowany zarówno do nawiewu jak i wywiewu powietrza Konserwacja Panel frontowy może być zdjęty, co ułatwia czyszczenie podzespołów wewnętrznych, a także zapewnia dostęp do kanałów lub skrzynki. Widoczne elementy nawiewnika należy wycierać wilgotną szmatką. RS16 ze skrzynką rozprężną typu H Wymiary Ød Moduł A B H E m Rozmiar. Kg , ,1 Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary są zawarte w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Przykład zamówienia Produkt RS Wzór Typ skrzynki Funkcjonalność Regulacja Średn. przyłącza System sufitowy Standard 16 V, H, R S, E 0, 1, 2, Patrz informacje wstępne Materiały i wykończenie Skrzynka rozprężna: Materiał: stal ocynkowana Panel frontowy: Materiał: stal ocynkowana Wykończenie standardowe: lakierowanie proszkowe Standarowy kolor: RAL 9010, połysk 30 Nawiewnik dostępny jest też w innych kolorach. Skontaktuj się z działem sprzedaży Lindab w celu uzyskania dalszych informacji. 216

48 RS16 Akcesoria Wymiary Uchwyty montażowe PBB Zawiesia MHS MBA RS16-V + MBA Rozmiar skrzynki Moduł Typ Ød1 Ød2 B E L H Wymiary panelu frontowego A x A zależą od rodzaju sufitu podwieszanego. Szczegółowe wymiary zawarte są w rozdziale Adaptacja sufitowa. Więcej informacji odnośnie skrzynek rozprężnych - patrz rozdział Skrzynki rozprężne. Przykład zamówienia Produkt Typ PBB aaa Przykład zamówienia Produkt Typ Typ skrzynki Średniaca przyłączenia kanału Ød1 Średniaca przyłączenia nawiewnika Ød2 MBA a bbb ccc 217

49 Wydajność Przepływ powietrza q [l/s] l [m3/h], całkowity spadek ciśnienia pt [Pa], zasięg strumienia powietrza l0.2 [m] i poziom hałasu LWA [db(a)] można odczytać z wykresów. Efekt akustyczny w zależności od częstotliwości Efekt akustyczny w danym paśmie oktawowym jest określony jako LWA+Kok. Wartości Kok są określone w tabelach pod wykresami na następnych stronach. Wartości Kok dla RS16 bez skrzynki są dostępne na życzenie. Szybki dobór Nawiew RS16 ze skrzynką rozprężną V + MBA Średnica przyłącza Typ Skrzynki pt >= 50 Pa Minimum LWA =30 db(a) pt >= 50 Pa LWA =35 db(a) l/s m³/h l/s m³/h l/s m³/h Nawiew RS16 Tłumienie hałasu Tłumienie hałasu na nawiewniku między instalacją kanałową a pomieszczeniem ΔL z uwzględnieniem odbicia końcowego patrz tabela poniżej. RS16-V + MBA Typ Pasmo oktawowe Hz Skrzynki Rozmiar K 2K 4K 8K RS16 ze skrzynką rozprężną typu H Pasmo oktawowe Hz Rozmiar K 2K 4K 8K RS16 ze skrzynką rozprężną typu R Pasmo oktawowe Hz Rozmiar K 2K 4K 8K RS16 ze skrzynką rozprężną typu H Średnica pt >= 50 Pa LWA =30 pt >= 50 Pa LWA =35 db(a) przyłącza Minimum db(a) l/s m³/ h l/ s m³ /h l/s m³/h
