VIREO C. Kwadratowy nawiewnik sufitowy z funkcją zawirowania strumienia powietrza i ruchomymi kierownicami KRÓTKA CHARAKTERYSTYKA

Transkrypt

1 VIREO C VIREO C + ALT Kwadratowy nawiewnik sufitowy z funkcją zawirowania strumienia powietrza i ruchomymi kierownicami VIREO C to kwadratowy nawiewnik z funkcją zawirowania strumienia i ruchomymi kierownicami, przeznaczony do montażu w suficie podwieszonym. Nawiewnik przystosowany jest do pracy ze stałym strumieniem powietrza lub w systemach DCV, do regulacji zależnej od potrzeb. Powietrze może być nawiewane z temperaturą niższą lub wyższą od temperatury w pomieszczeniu. Nawiewnik opcjonalnie dostarczany jest ze skrzynką rozprężną. KRÓTKA CHARAKTERYSTYKA Możliwość zawirowania strumienia powietrza Wysoki współczynnik indukcji Płaski panel frontowy, nie wystający z sufitu Ruchome kierownice powietrza do zmiany kierunku wypływu Nadaje się do zastosowania w systemach DCV, do regulacji zależnej od potrzeb Szybka i łatwa instalacja Wydajny energetycznie w związku z klasą szczelności C, PN-EN 171:14 Możliwość stosowania ze skrzynką rozprężną, z funkcją obrotu o 60 Wyposażony w Quick Access Standardowo w wykonaniu z czarnymi lub białymi kierownicami wypływu powietrza WSTĘPNY DOBÓR ze skrzynką rozprężną ALT PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU VIREO C ALT 2 db(a) db(a) db(a) Wielkość Wielkość l/s m /h l/s m /h l/s m /h WSTĘPNY DOBÓR ze skrzynką rozprężną ALT z przepustnicą ALT + DAMPER PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU VIREO C ALT 2 db(a) db(a) db(a) Wielkość Wielkość l/s m /h l/s m /h l/s m /h Dane podane w tabeli dotyczą nawiewnika VIREO wraz ze skrzynką rozprężną regulacyjną ALT+DAMPER przy całkowitym spadku ciśnienia o wartości 0 Pa. 1

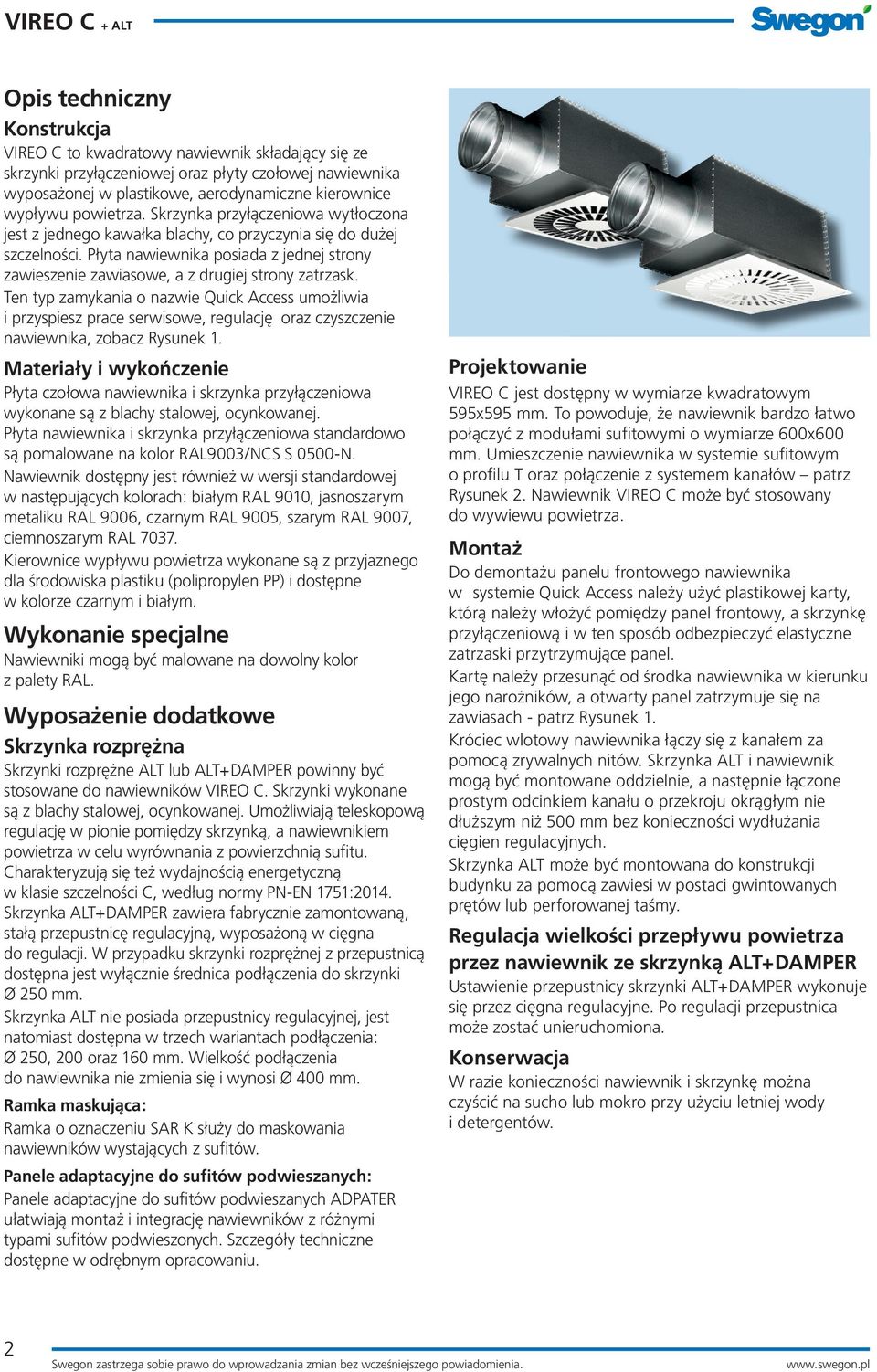

2 Opis techniczny Konstrukcja VIREO C to kwadratowy nawiewnik składający się ze skrzynki przyłączeniowej oraz płyty czołowej nawiewnika wyposażonej w plastikowe, aerodynamiczne kierownice wypływu powietrza. Skrzynka przyłączeniowa wytłoczona jest z jednego kawałka blachy, co przyczynia się do dużej szczelności. Płyta nawiewnika posiada z jednej strony zawieszenie zawiasowe, a z drugiej strony zatrzask. Ten typ zamykania o nazwie Quick Access umożliwia i przyspiesz prace serwisowe, regulację oraz czyszczenie nawiewnika, zobacz Rysunek 1. Materiały i wykończenie Płyta czołowa nawiewnika i skrzynka przyłączeniowa wykonane są z blachy stalowej, ocynkowanej. Płyta nawiewnika i skrzynka przyłączeniowa standardowo są pomalowane na kolor RAL900/NCS S 000-N. Nawiewnik dostępny jest również w wersji standardowej w następujących kolorach: białym RAL 90, jasnoszarym metaliku RAL 9006, czarnym RAL 900, szarym RAL 9007, ciemnoszarym RAL 707. Kierownice wypływu powietrza wykonane są z przyjaznego dla środowiska plastiku (polipropylen PP) i dostępne w kolorze czarnym i białym. Wykonanie specjalne Nawiewniki mogą być malowane na dowolny kolor z palety RAL. Wyposażenie dodatkowe Skrzynka rozprężna Skrzynki rozprężne ALT lub ALT+DAMPER powinny być stosowane do nawiewników VIREO C. Skrzynki wykonane są z blachy stalowej, ocynkowanej. Umożliwiają teleskopową regulację w pionie pomiędzy skrzynką, a nawiewnikiem powietrza w celu wyrównania z powierzchnią sufitu. Charakteryzują się też wydajnością energetyczną w klasie szczelności C, według normy PN-EN 171:14. Skrzynka ALT+DAMPER zawiera fabrycznie zamontowaną, stałą przepustnicę regulacyjną, wyposażoną w cięgna do regulacji. W przypadku skrzynki rozprężnej z przepustnicą dostępna jest wyłącznie średnica podłączenia do skrzynki Ø 20 mm. Skrzynka ALT nie posiada przepustnicy regulacyjnej, jest natomiast dostępna w trzech wariantach podłączenia: Ø 20, 0 oraz 160 mm. Wielkość podłączenia do nawiewnika nie zmienia się i wynosi Ø 0 mm. Ramka maskująca: Ramka o oznaczeniu SAR K służy do maskowania nawiewników wystających z sufitów. Panele adaptacyjne do sufitów podwieszanych: Panele adaptacyjne do sufitów podwieszanych ADPATER ułatwiają montaż i integrację nawiewników z różnymi typami sufitów podwieszonych. Szczegóły techniczne dostępne w odrębnym opracowaniu. Projektowanie VIREO C jest dostępny w wymiarze kwadratowym 9x9 mm. To powoduje, że nawiewnik bardzo łatwo połączyć z modułami sufitowymi o wymiarze 600x600 mm. Umieszczenie nawiewnika w systemie sufitowym o profilu T oraz połączenie z systemem kanałów patrz Rysunek 2. Nawiewnik VIREO C może być stosowany do wywiewu powietrza. Montaż Do demontażu panelu frontowego nawiewnika w systemie Quick Access należy użyć plastikowej karty, którą należy włożyć pomiędzy panel frontowy, a skrzynkę przyłączeniową i w ten sposób odbezpieczyć elastyczne zatrzaski przytrzymujące panel. Kartę należy przesunąć od środka nawiewnika w kierunku jego narożników, a otwarty panel zatrzymuje się na zawiasach - patrz Rysunek 1. Króciec wlotowy nawiewnika łączy się z kanałem za pomocą zrywalnych nitów. Skrzynka ALT i nawiewnik mogą być montowane oddzielnie, a następnie łączone prostym odcinkiem kanału o przekroju okrągłym nie dłuższym niż 00 mm bez konieczności wydłużania cięgien regulacyjnych. Skrzynka ALT może być montowana do konstrukcji budynku za pomocą zawiesi w postaci gwintowanych prętów lub perforowanej taśmy. Regulacja wielkości przepływu powietrza przez nawiewnik ze skrzynką ALT+DAMPER Ustawienie przepustnicy skrzynki ALT+DAMPER wykonuje się przez cięgna regulacyjne. Po regulacji przepustnica może zostać unieruchomiona. Konserwacja W razie konieczności nawiewnik i skrzynkę można czyścić na sucho lub mokro przy użyciu letniej wody i detergentów. 2

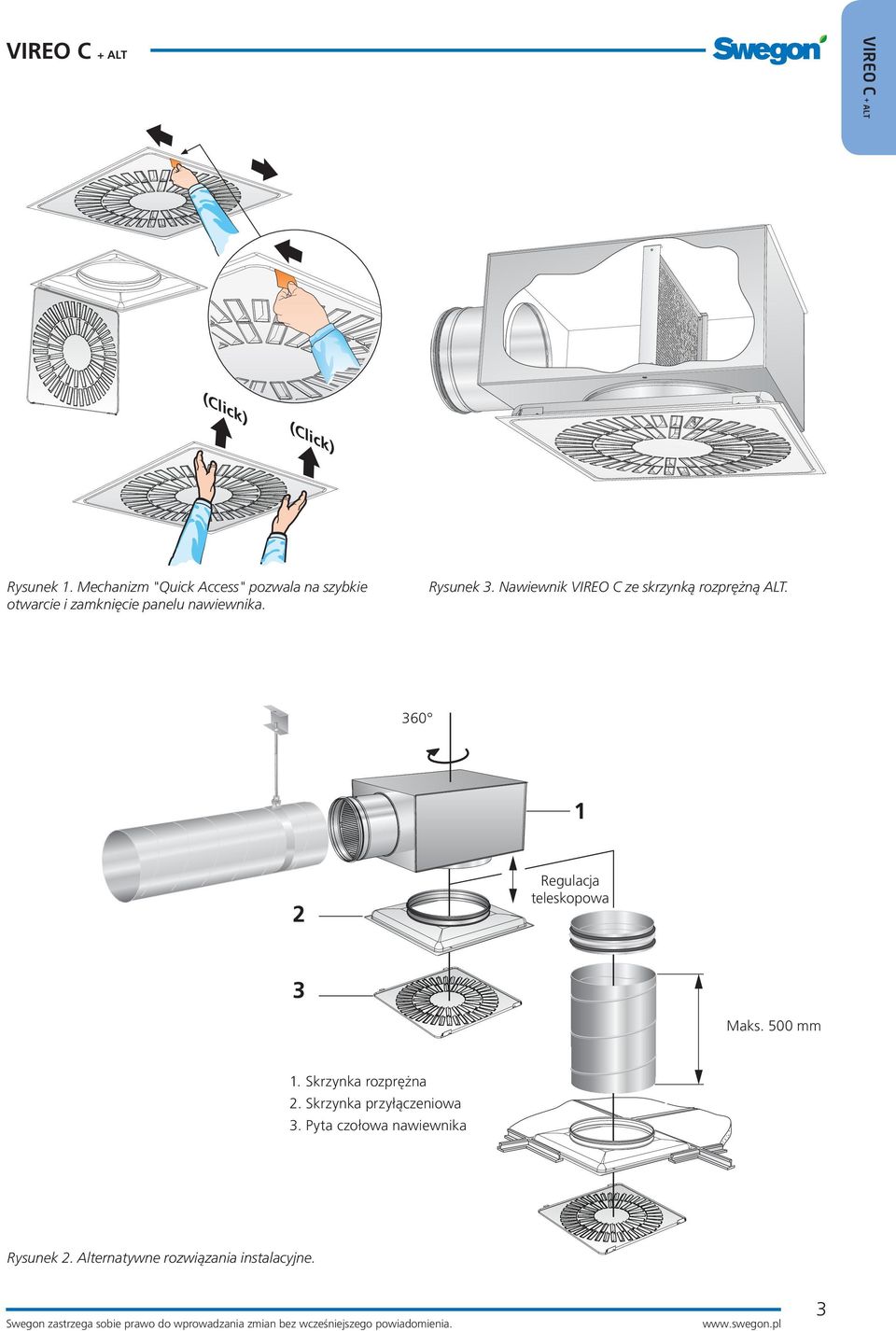

3 VIREO C + ALT (Click) (Click) Rysunek 1. Mechanizm "Quick Access" pozwala na szybkie otwarcie i zamknięcie panelu nawiewnika. Rysunek. Nawiewnik VIREO C ze skrzynką rozprężną ALT Regulacja teleskopowa Maks. 00 mm 1. Skrzynka rozprężna 2. Skrzynka przyłączeniowa. Pyta czołowa nawiewnika Rysunek 2. Alternatywne rozwiązania instalacyjne.

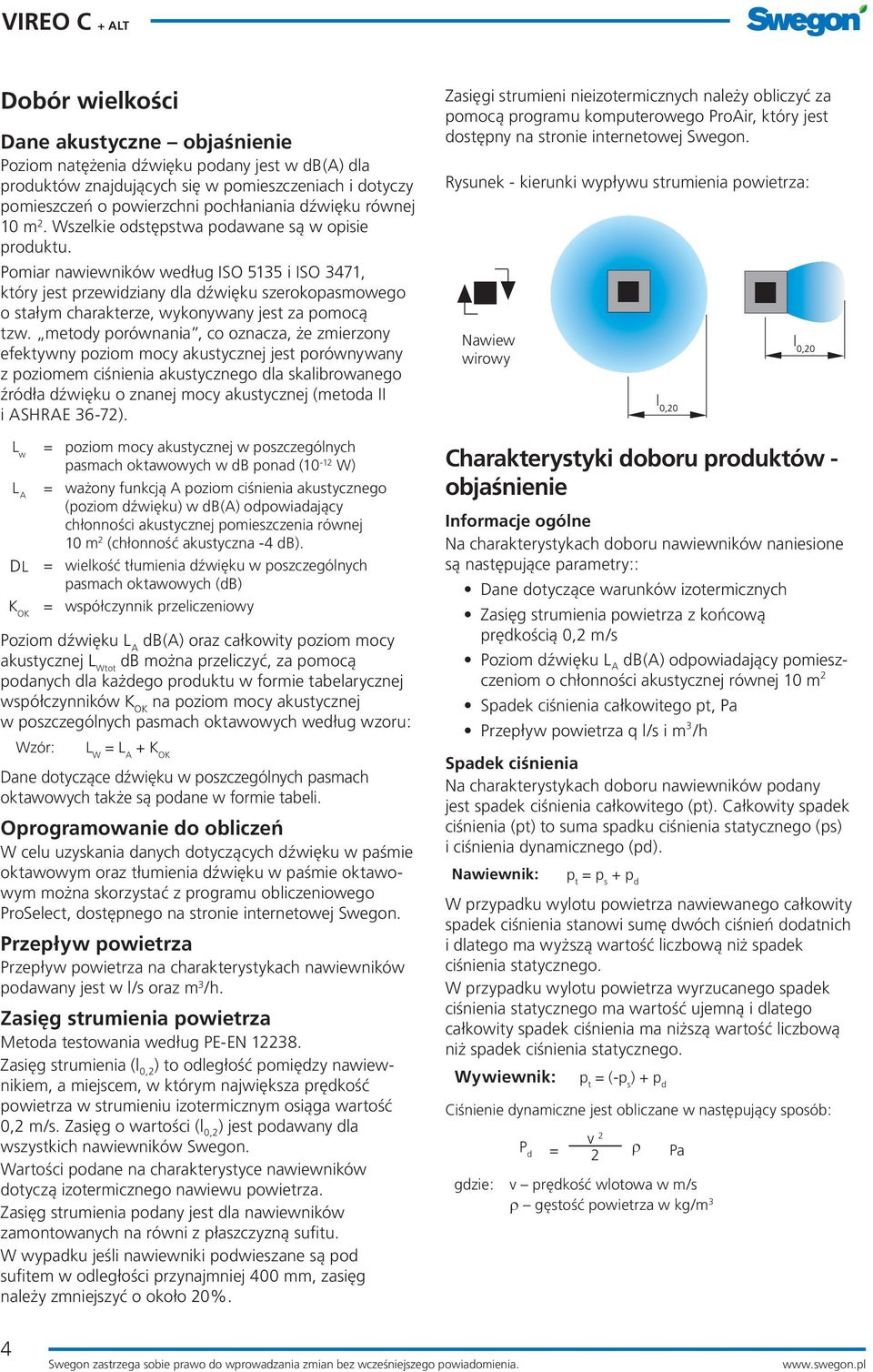

4 Dobór wielkości Dane akustyczne objaśnienie Poziom natężenia dźwięku podany jest w db(a) dla produktów znajdujących się w pomieszczeniach i dotyczy pomieszczeń o powierzchni pochłaniania dźwięku równej m 2. Wszelkie odstępstwa podawane są w opisie produktu. Pomiar nawiewników według ISO 1 i ISO 471, który jest przewidziany dla dźwięku szerokopasmowego o stałym charakterze, wykonywany jest za pomocą tzw. metody porównania, co oznacza, że zmierzony efektywny poziom mocy akustycznej jest porównywany z poziomem ciśnienia akustycznego dla skalibrowanego źródła dźwięku o znanej mocy akustycznej (metoda II i ASHRAE 6-72). L w = poziom mocy akustycznej w poszczególnych pasmach oktawowych w db ponad ( -12 W) L A = ważony funkcją A poziom ciśnienia akustycznego (poziom dźwięku) w db(a) odpowiadający chłonności akustycznej pomieszczenia równej m 2 (chłonność akustyczna -4 db). DL = wielkość tłumienia dźwięku w poszczególnych pasmach oktawowych (db) K OK = współczynnik przeliczeniowy Poziom dźwięku L A db(a) oraz całkowity poziom mocy akustycznej L Wtot db można przeliczyć, za pomocą podanych dla każdego produktu w formie tabelarycznej współczynników K OK na poziom mocy akustycznej w poszczególnych pasmach oktawowych według wzoru: Wzór: L W = L A + K OK Dane dotyczące dźwięku w poszczególnych pasmach oktawowych także są podane w formie tabeli. Oprogramowanie do obliczeń W celu uzyskania danych dotyczących dźwięku w paśmie oktawowym oraz tłumienia dźwięku w paśmie oktawowym można skorzystać z programu obliczeniowego ProSelect, dostępnego na stronie internetowej Swegon. Przepływ powietrza Przepływ powietrza na charakterystykach nawiewników podawany jest w l/s oraz m /h. Zasięg strumienia powietrza Metoda testowania według PE-EN Zasięg strumienia (l 0,2 ) to odległość pomiędzy nawiewnikiem, a miejscem, w którym największa prędkość powietrza w strumieniu izotermicznym osiąga wartość 0,2 m/s. Zasięg o wartości (l 0,2 ) jest podawany dla wszystkich nawiewników Swegon. Wartości podane na charakterystyce nawiewników dotyczą izotermicznego nawiewu powietrza. Zasięg strumienia podany jest dla nawiewników zamontowanych na równi z płaszczyzną sufitu. W wypadku jeśli nawiewniki podwieszane są pod sufitem w odległości przynajmniej 0 mm, zasięg należy zmniejszyć o około %. Zasięgi strumieni nieizotermicznych należy obliczyć za pomocą programu komputerowego ProAir, który jest dostępny na stronie internetowej Swegon. Rysunek - kierunki wypływu strumienia powietrza: Nawiew wirowy Charakterystyki doboru produktów - objaśnienie Informacje ogólne Na charakterystykach doboru nawiewników naniesione są następujące parametry:: Dane dotyczące warunków izotermicznych Zasięg strumienia powietrza z końcową prędkością 0,2 m/s Poziom dźwięku L A db(a) odpowiadający pomieszczeniom o chłonności akustycznej równej m 2 Spadek ciśnienia całkowitego pt, Pa Przepływ powietrza q l/s i m /h Spadek ciśnienia Na charakterystykach doboru nawiewników podany jest spadek ciśnienia całkowitego (pt). Całkowity spadek ciśnienia (pt) to suma spadku ciśnienia statycznego (ps) i ciśnienia dynamicznego (pd). Nawiewnik: p t = p s + p d W przypadku wylotu powietrza nawiewanego całkowity spadek ciśnienia stanowi sumę dwóch ciśnień dodatnich i dlatego ma wyższą wartość liczbową niż spadek ciśnienia statycznego. W przypadku wylotu powietrza wyrzucanego spadek ciśnienia statycznego ma wartość ujemną i dlatego całkowity spadek ciśnienia ma niższą wartość liczbową niż spadek ciśnienia statycznego. Wywiewnik: p t = (-p s ) + p d Ciśnienie dynamiczne jest obliczane w następujący sposób: gdzie: P d = v 2 r Pa 2 v prędkość wlotowa w m/s r gęstość powietrza w kg/m l l l 4

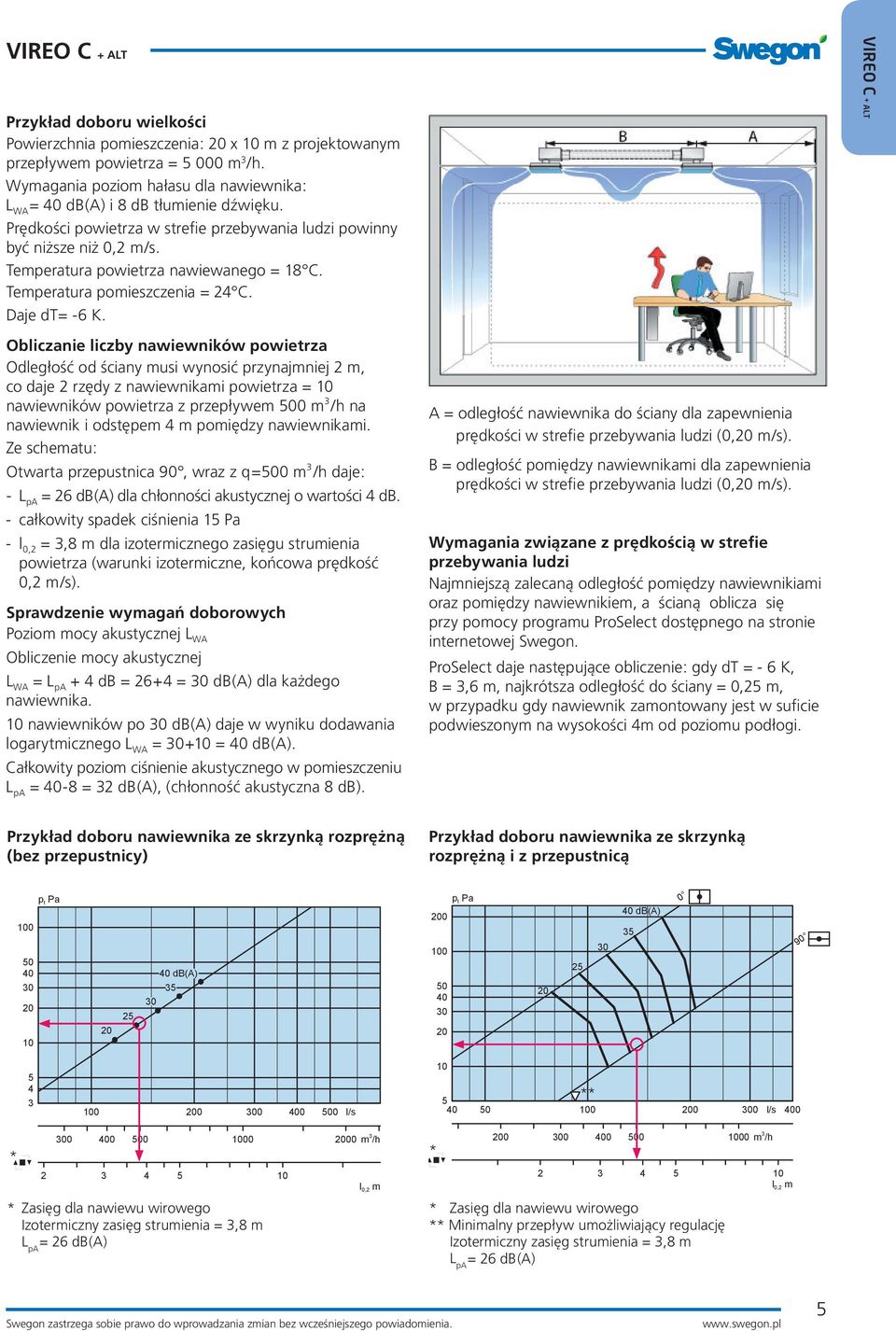

5 Przykład doboru wielkości Powierzchnia pomieszczenia: x m z projektowanym przepływem powietrza = 000 m /h. Wymagania poziom hałasu dla nawiewnika: L WA = i 8 db tłumienie dźwięku. Prędkości powietrza w strefie przebywania ludzi powinny być niższe niż 0,2 m/s. Temperatura powietrza nawiewanego = 18 C. Temperatura pomieszczenia = 24 C. Daje dt= -6 K. Obliczanie liczby nawiewników powietrza Odległość od ściany musi wynosić przynajmniej 2 m, co daje 2 rzędy z nawiewnikami powietrza = nawiewników powietrza z przepływem 00 m /h na nawiewnik i odstępem 4 m pomiędzy nawiewnikami. Ze schematu: Otwarta przepustnica 90, wraz z q=00 m /h daje: - L pa = 26 db(a) dla chłonności akustycznej o wartości 4 db. - całkowity spadek ciśnienia 1 Pa - l 0,2 =,8 m dla izotermicznego zasięgu strumienia powietrza (warunki izotermiczne, końcowa prędkość 0,2 m/s). Sprawdzenie wymagań doborowych Poziom mocy akustycznej L WA Obliczenie mocy akustycznej L WA = L pa + 4 db = 26+4 = db(a) dla każdego nawiewnika. nawiewników po db(a) daje w wyniku dodawania logarytmicznego L WA = + =. Całkowity poziom ciśnienie akustycznego w pomieszczeniu L pa = -8 = 2 db(a), (chłonność akustyczna 8 db). A = odległość nawiewnika do ściany dla zapewnienia prędkości w strefie przebywania ludzi (0, m/s). B = odległość pomiędzy nawiewnikami dla zapewnienia prędkości w strefie przebywania ludzi (0, m/s). Wymagania związane z prędkością w strefie przebywania ludzi Najmniejszą zalecaną odległość pomiędzy nawiewnikiami oraz pomiędzy nawiewnikiem, a ścianą oblicza się przy pomocy programu ProSelect dostępnego na stronie internetowej Swegon. ProSelect daje następujące obliczenie: gdy dt = - 6 K, B =,6 m, najkrótsza odległość do ściany = 0,2 m, w przypadku gdy nawiewnik zamontowany jest w suficie podwieszonym na wysokości 4m od poziomu podłogi. VIREO C + ALT Przykład doboru nawiewnika ze skrzynką rozprężną (bez przepustnicy) Przykład doboru nawiewnika ze skrzynką rozprężną i z przepustnicą l/s ** l/s 0 * m /h 2 4 * Zasięg dla nawiewu wirowego Izotermiczny zasięg strumienia =,8 m L pa = 26 db(a) l 0,2 m * m /h 2 4 l 0,2 m * Zasięg dla nawiewu wirowego ** Minimalny przepływ umożliwiający regulację Izotermiczny zasięg strumienia =,8 m L pa = 26 db(a)

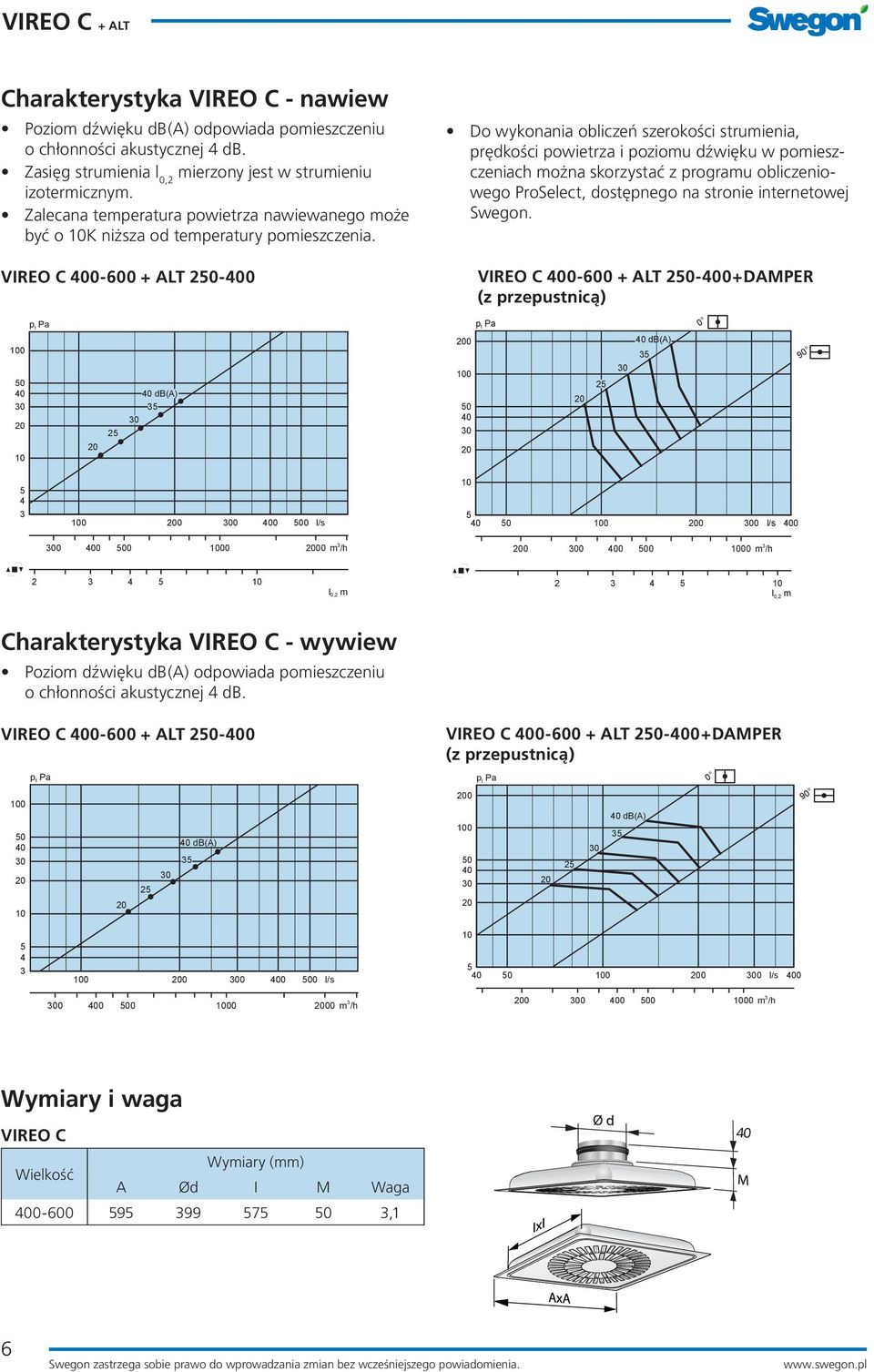

6 Charakterystyka VIREO C - nawiew Poziom dźwięku db(a) odpowiada pomieszczeniu o chłonności akustycznej 4 db. Zasięg strumienia l 0,2 mierzony jest w strumieniu izotermicznym. Zalecana temperatura powietrza nawiewanego może być o K niższa od temperatury pomieszczenia. VIREO C ALT 20-0 Do wykonania obliczeń szerokości strumienia, prędkości powietrza i poziomu dźwięku w pomieszczeniach można skorzystać z programu obliczeniowego ProSelect, dostępnego na stronie internetowej Swegon. VIREO C ALT 20-0+DAMPER (z przepustnicą) l/s l/s m /h m /h 2 4 l 0,2 m 2 4 l 0,2 m Charakterystyka VIREO C - wywiew Poziom dźwięku db(a) odpowiada pomieszczeniu o chłonności akustycznej 4 db. VIREO C ALT 20-0 VIREO C ALT 20-0+DAMPER (z przepustnicą) l/s m /h l/s m /h Wymiary i waga VIREO C Wielkość Wymiary (mm) A Ød I M Waga ,1 6

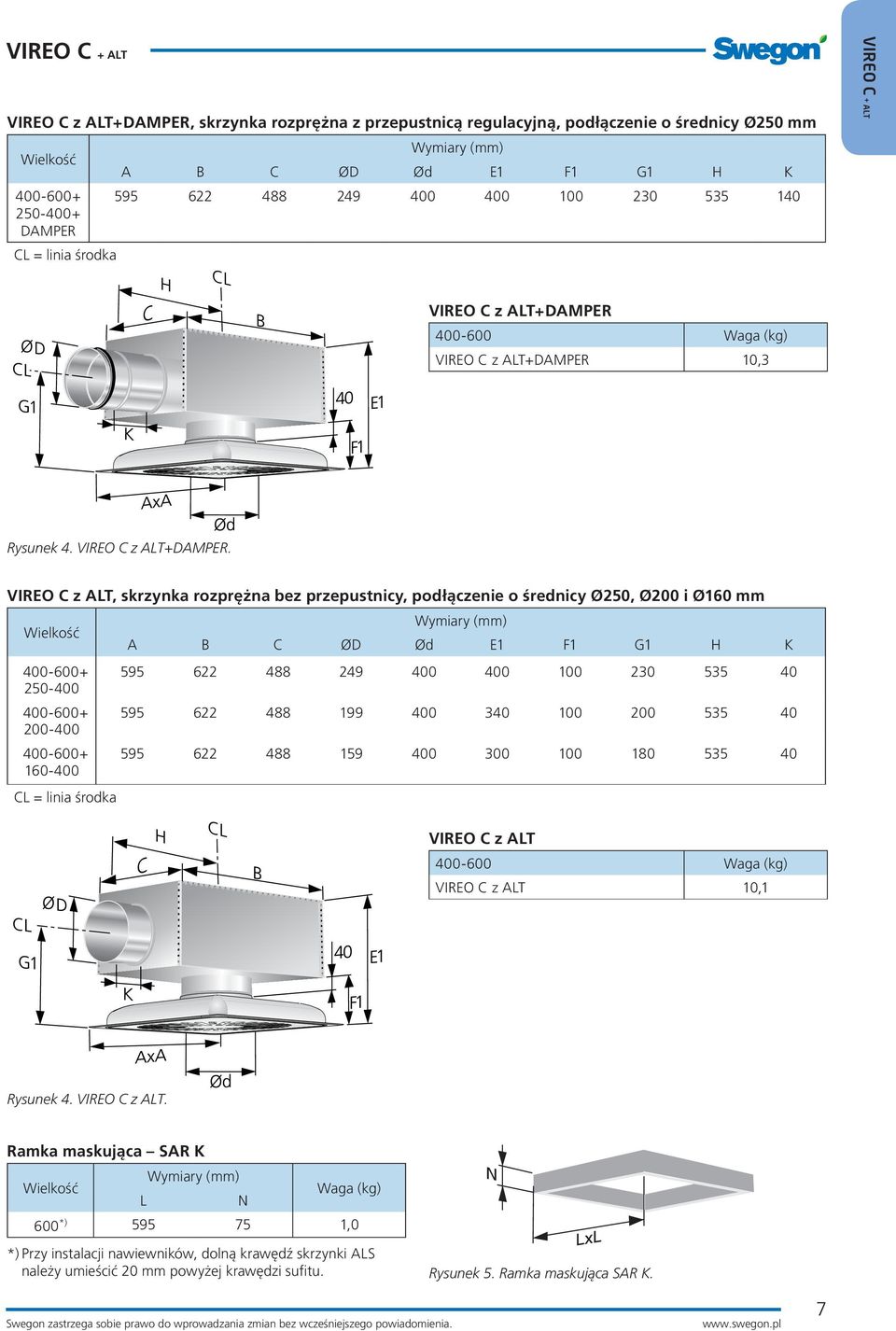

7 VIREO C z ALT+DAMPER, skrzynka rozprężna z przepustnicą regulacyjną, podłączenie o średnicy Ø20 mm Wielkość DAMPER CL = linia środka Wymiary (mm) A B C ØD Ød E1 F1 G1 H K VIREO C + ALT VIREO C z ALT+DAMPER Waga (kg) VIREO C z ALT+DAMPER, Rysunek 4. VIREO C z ALT+DAMPER. VIREO C z ALT, skrzynka rozprężna bez przepustnicy, podłączenie o średnicy Ø20, Ø0 i Ø160 mm Wymiary (mm) Wielkość Rysunek 4. VIREO C Az ALT. B C ØD Ød E1 F1 G1 H K CL = linia środka VIREO C z ALT Waga (kg) VIREO C z ALT,1 Rysunek 4. VIREO C z ALT. Ramka maskująca SAR K Wielkość L Wymiary (mm) N Waga (kg) 600 *) 9 7 1,0 *) Przy instalacji nawiewników, dolną krawędź skrzynki ALS należy umieścić mm powyżej krawędzi sufitu. N Rysunek. Ramka maskująca SAR K. 7

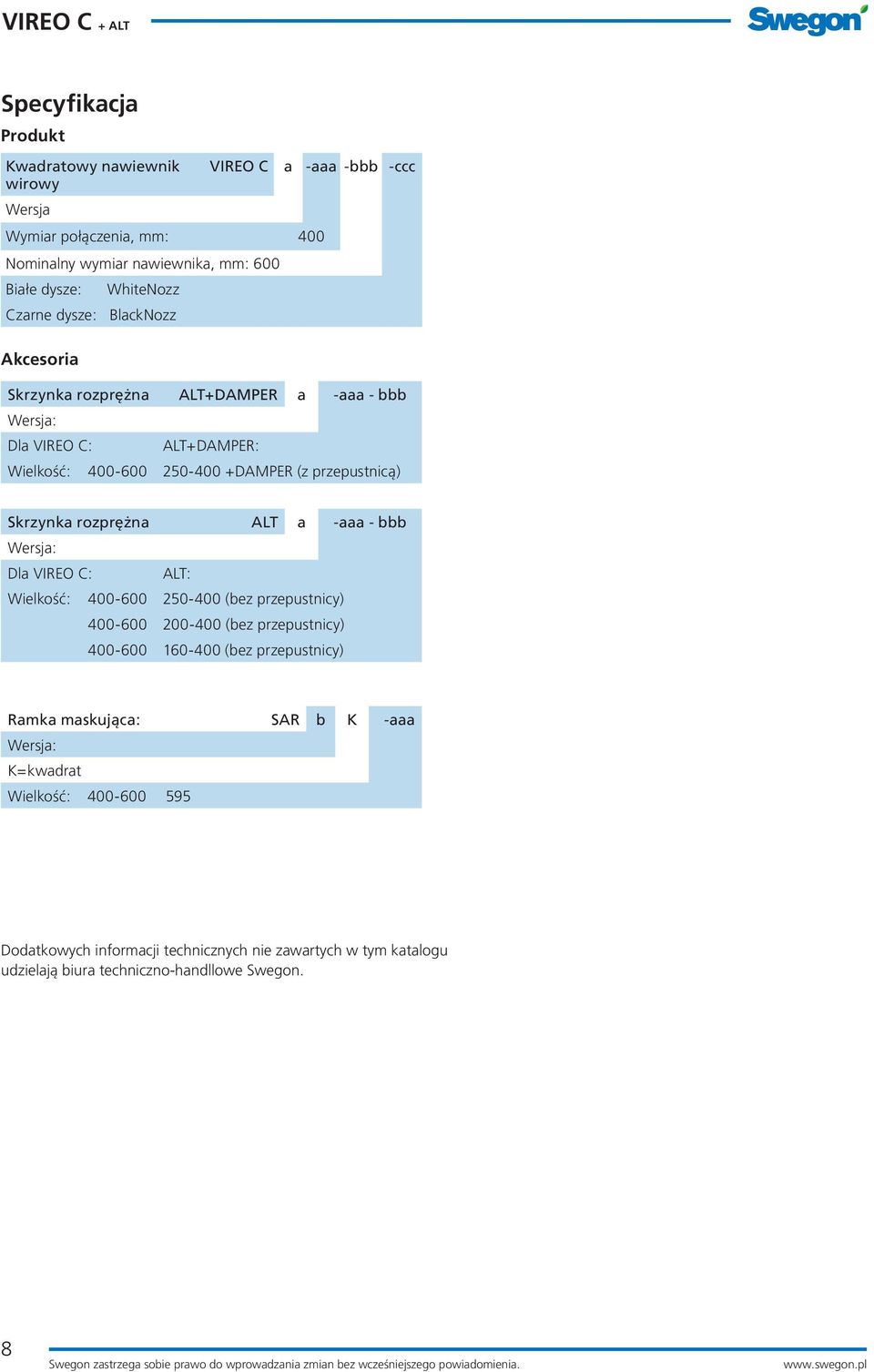

8 Specyfikacja Produkt Kwadratowy nawiewnik VIREO C a -aaa -bbb -ccc wirowy Wersja Wymiar połączenia, mm: 0 Nominalny wymiar nawiewnika, mm: 600 Białe dysze: WhiteNozz Czarne dysze: BlackNozz Akcesoria Skrzynka rozprężna ALT+DAMPER a -aaa - bbb Wersja: Dla VIREO C: ALT+DAMPER: Wielkość: DAMPER (z przepustnicą) Skrzynka rozprężna ALT a -aaa - bbb Wersja: Dla VIREO C: ALT: Wielkość: (bez przepustnicy) (bez przepustnicy) (bez przepustnicy) Ramka maskująca: SAR b K -aaa Wersja: K=kwadrat Wielkość: Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handllowe Swegon. 8
