LOXIMIDE Sp. z o.o., ul. Krakowska 22b, Rawa Mazowiecka, Polska tel , fax: ,

Transkrypt

1 1

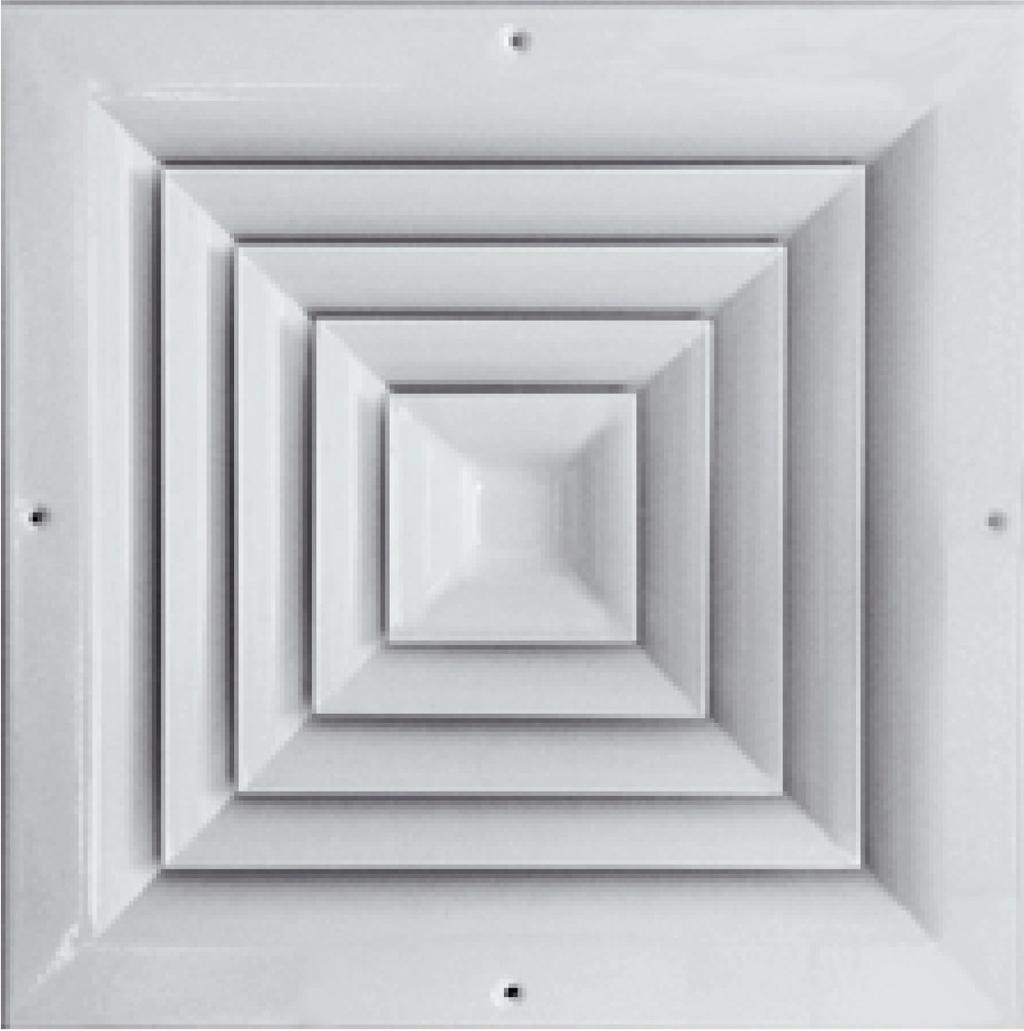

2 SSD - stalowy SD - aluminiowy Nawiewniki kwadratowe SSD, SD CECHY PRODUKTU Płyta czołowa kwadratowa Nieruchome łopatki Regulacja strumienia powietrza na przyłączu i nawiewniku Funkcja pracy: nawiew, wywiew Poziomy strumień Montowany pod i w stropie podwieszonym Lakierowany standardowo RL9010 Osiem wielkości ZSTOSOWNIE Nawiewniki kwadratowe SSD, SD stosowane są do pomieszczeń komfortu użyteczności publicznej typu biura, restauracje, kina. Mogą stosowane być także w pomieszczeniach dla obiektów przemysłowych. OPIS PRODUKTU Nawiewniki kwadratowe typu SSD, SD przeznaczone są do montażu sufitowego w instalacjach nisko i średniociśnieniowych. Stosowane są w pomieszczeniach o maksymalnej wysokości do 4m. Ze względu na stałe ustawienie łopatek kierujących, nawiewnik nadaje się szczególnie do poziomego nawiewu powietrza. Maksymalna różnica temperatur pomiędzy powietrzem nawiewanym a w pomieszczeniu wynosi t=10 [K]. Nawiewniki kwadratowe SSD, SD mogą być także montowane na bezpośrednio na kanale wentylacyjnym bądź za pomocą skrzynki rozprężnej. Skrzynka rozprężna może być wyposażona w izolację akustyczną bądź przepustnicę do regulacji strumienia powietrza zamontowaną na króćcu przyłączeniowym. Króciec przyłączeniowy wykonywany jest w zależności od wymagań klienta: w pozycji pionowej bądź poziomej. Przepustnica regulowana jest ręcznie. Nawiewniki kwadratowe typu SSD, SD mogą być wyposażone także w przepustnicę do regulacji powietrza zainstalowaną bezpośrednio na nawiewniku. Standardowa opcje wykonania to kwadrat i prostokąt. 2

3 SSD1, SD1 SSD2, SD2 MTERIŁ, WYKOŃCZENIE Nawiewniki kwadratowe SSD, SD standardowo produkowane są z blachy stalowej i aluminiowej malowanej metodą proszkową. Istnieje możliwość wykonania nawiewników z blachy ocynkowanej bądź stali nierdzewnej w zależności od oczekiwań klienta. Skrzynka rozprężna i przepustnica wykonana jest z blachy stalowej ocynkowanej. Opcjonalnie istnieje możliwość wykonania z blachy nierdzewnej lub aluminiowej. Płyta czołowa nawiewnika standardowo malowana jest na kolor biały RL9010 jednakże istnieje możliwość pomalowania jej na dowolny kolor z palety RL. SSD3, SD3 SSD4, SD4 INSTLCJ, KONSERWCJ Nawiewniki kwadratowe typu SSD, SD montowane są do skrzynek rozprężnych za pomocą czterech śrub na obwodzie nawiewnika, bądź za pomocą jednej centralnej śruby po środku. Jednakże w przypadku montażu dużych rozmiarów nawiewnika zalecany jest montaż za pomocą czterech śrub. Przepustnica na króćcu przyłączeniowym skrzynki regulowana jest od zewnątrz. Skrzynka rozprężna montowana jest do sufitu za pomocą haków, prętów. Regulacja przepustnicy zamontowanej bezpośrednio na nawiewniku odbywa się od frontu nawiewnika Zaleca się konserwacje i czyszczenia nawiewników kawałkiem materiału bądź odkurzaczem. SSD5, SD5 3

4 Powierzchnia efektywna nawiewników kwadratowych POWIERZCHNI EFEKTYWN NWIEWNIKÓW x eff [m 2 ] 0,008 0,011 0,019 0,030 0,044 0,063 0,073 0,118 0,128 Powierzchnia efektywna nawiewników prostokątnych x , ,021 0, ,026 0,032 0, ,032 0,040 0,048 0, ,036 0,044 0,052 0,060 0, ,048 0,059 0,070 0,081 0,092 0, ,050 0,062 0,073 0,085 0,097 0,102 0,123 WYMIRY NWIEWNIKÓW, SKRZYNK ROZPRĘŻN P C x D H d x x C x D b H

5 SZYKI DOÓR TECHNICZNY Wymiar Strumień przepł. Spadek ciśnienia Zasięg strumienia Poziom hałasu Q [m 3 /h] P [Pa] L 0,25 [m] L W [db()] 245x , ,9 7,0 < x ,5-96 0,8 8,6 < x ,3-72 0,7 9,2 < x ,5-60 0,9 7,8 < x ,3-50 0,8 7,5 < x ,2-43 0,7 9,5 < x ,2-28 0,8 11,0 < x ,2-26 0,9 12,0 <35 50 Strumień powietrza Q [m 3 /h] 5

6 SPDEK CIŚNIENI, ZSIĘG STRUMIENI, POZIOM HŁSU Charakterystyki dla przepustnicy całkowicie otwartej L= 8,0 L= 4,0 2,6 L= 2,0 L=1,1m L= 1,0 L=0,5 6

7 STOPIEŃ PRZYMKNIĘCI PRZPUSTNICY Stopień przymknięcia Współczynnik przymknięcia [%] K 20 1,2 40 1,5 60 3,0 80 7, ,0 P przep. = P x K L 025 przep = L 025 x K Q strumień powietrza [m 3 /h] V prędkość wypływu [m/s] L zasięg strugi [m] p spadek ciśnienia [Pa] L W poziom natężania dźwięku [ db()] K Współczynnik przymknięcia OZNCZENI KOD ZMÓWIENI Nawiewnik kwadratowy SSD, SD SD - aaa bb c ddd eeee / ff aaa x aaa (190, 245, 301, ) bb P (skrzynka rozprężna) PD (skrzynka rozprężna z przepustnicą) PI (skrzynka izolowana) PID (skrzynka izolowana z przepustnicą) c H (króciec przyłączeniowy poziomy) V (króciec przyłączeniowy pionowy) ddd średnica króćca (158, 198, 248, 298) eeee- RL9010 ff N nawiewnik z blachy nierdzewnej O nawiewnik z blachy ocynkowanej (opcja) SSD-245x245-PI-H RL9006 PRZYKŁD ZMÓWIENI 7

8 LMD 2007 Edycja LOXIMIDE Sp. z o.o. zastrzega sobie prawo do zmian technicznych bez uprzedniego powiadomienia. 8
