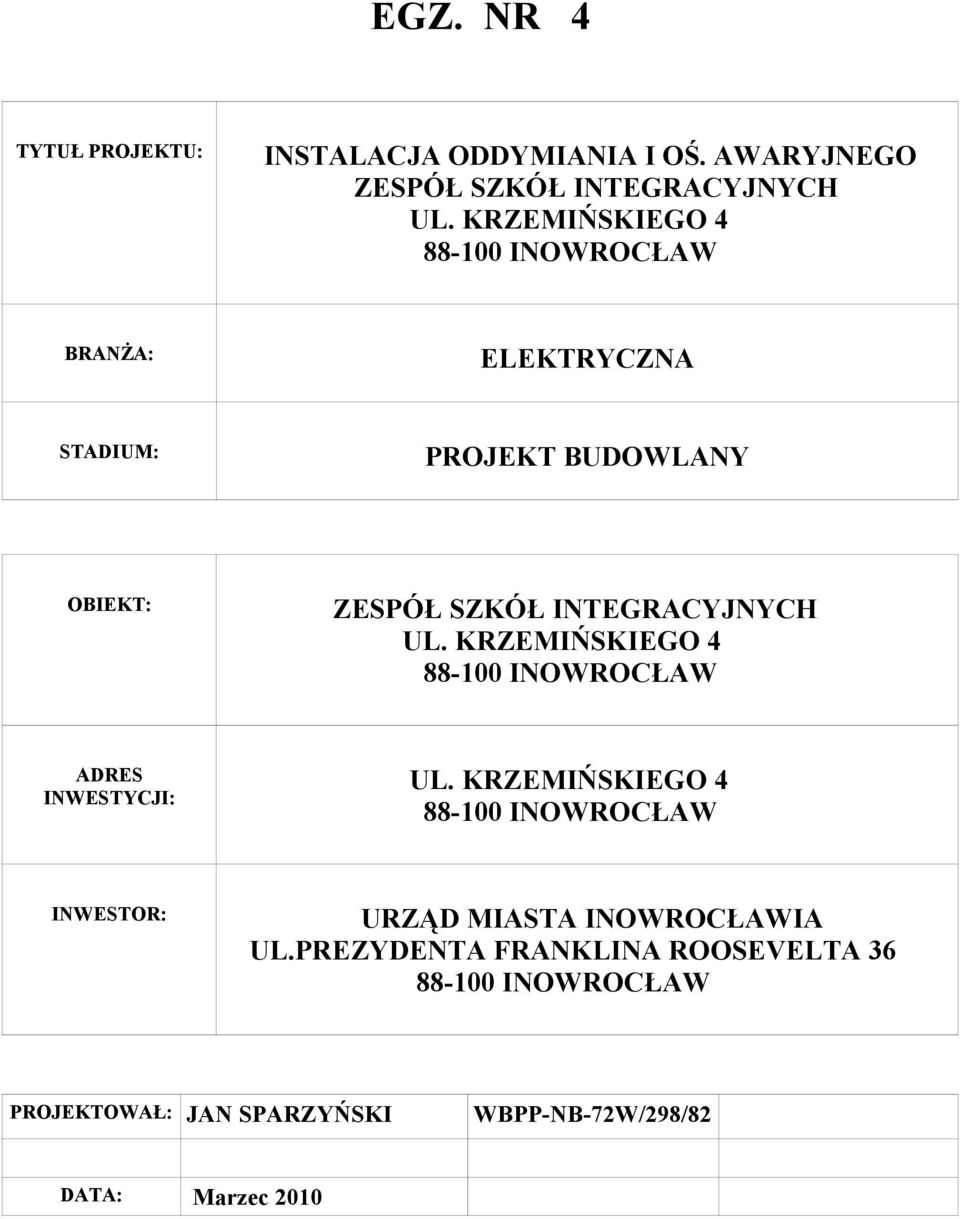

1 EGZ. NR 4 TYTUŁ PROJEKTU: INSTALACJA ODDYMIANIA I OŚ. AWARYJNEGO ZESPÓŁ SZKÓŁ INTEGRACYJNYCH UL. KRZEMIŃSKIEGO INOWROCŁAW BRANŻA: ELEKTRYCZNA STADIUM: PROJEKT BUDOWLANY OBIEKT: ZESPÓŁ SZKÓŁ INTEGRACYJNYCH UL. KRZEMIŃSKIEGO INOWROCŁAW ADRES INWESTYCJI: UL. KRZEMIŃSKIEGO INOWROCŁAW INWESTOR: URZĄD MIASTA INOWROCŁAWIA UL.PREZYDENTA FRANKLINA ROOSEVELTA INOWROCŁAW PROJEKTOWAŁ: JAN SPARZYŃSKI WBPP-NB-72W/298/82 DATA: Marzec 2010

2 Strona 1 PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław Spis treści

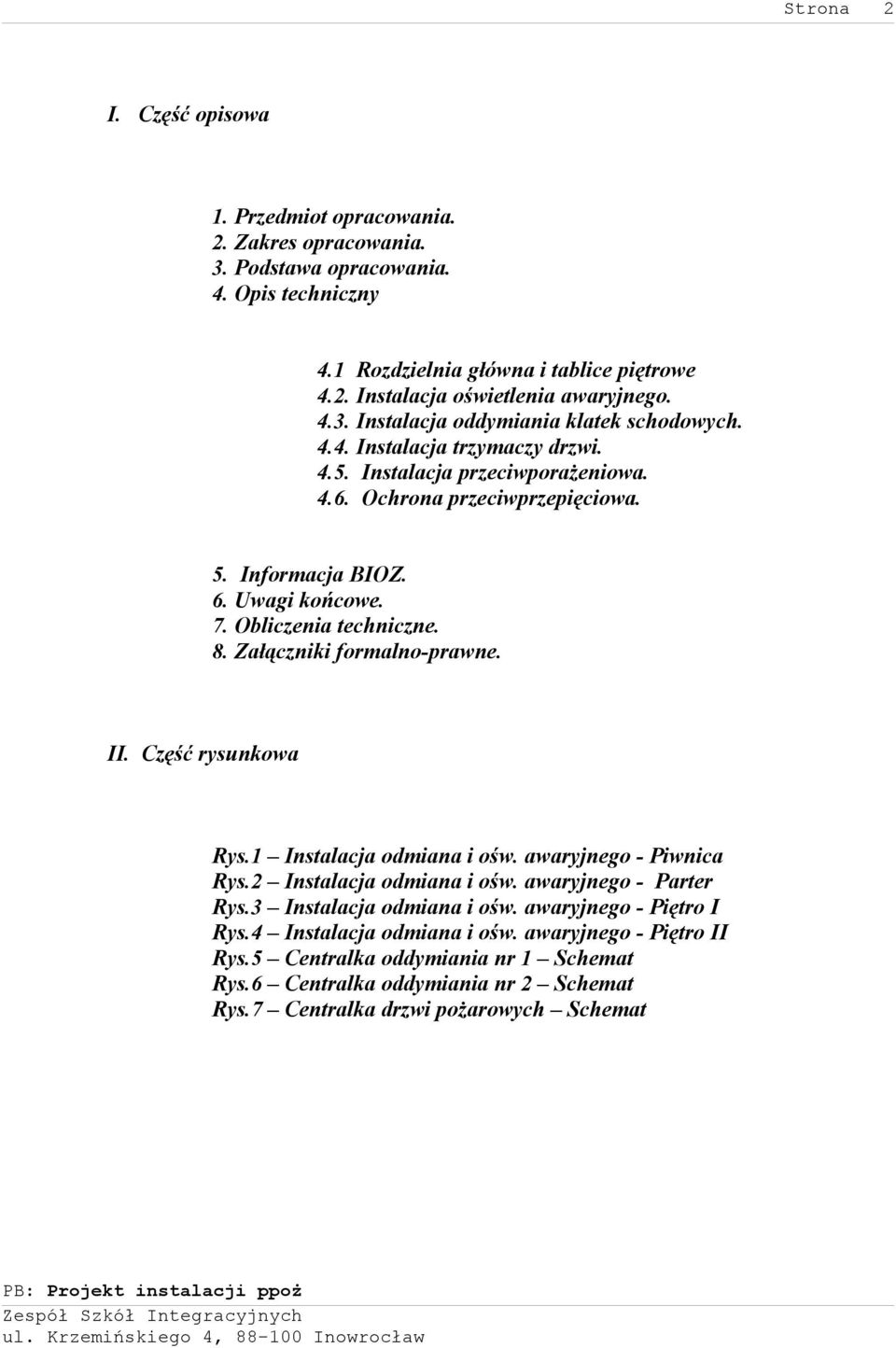

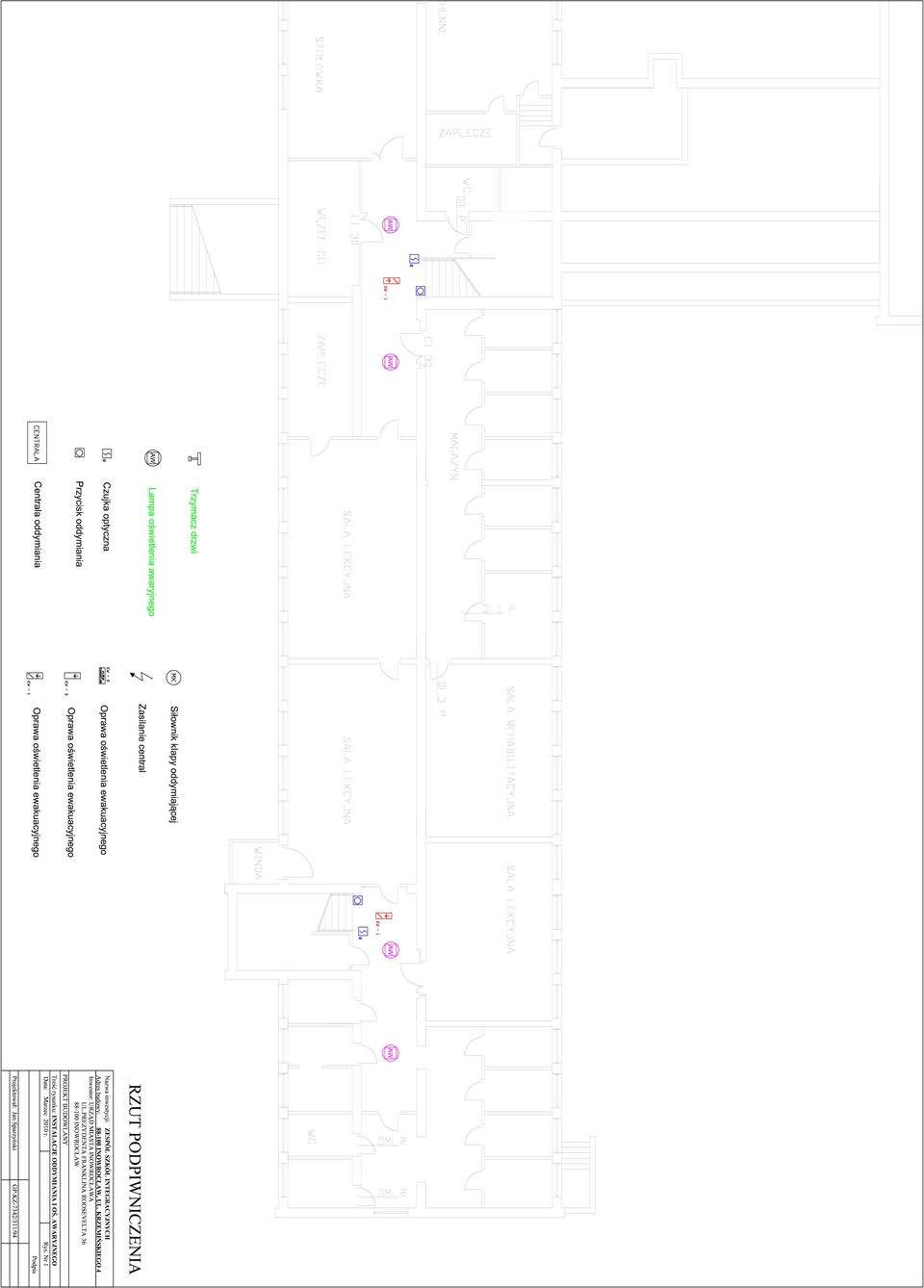

3 Strona 2 I. Część opisowa 1. Przedmiot opracowania. 2. Zakres opracowania. 3. Podstawa opracowania. 4. Opis techniczny 4.1 Rozdzielnia główna i tablice piętrowe 4.2. Instalacja oświetlenia awaryjnego Instalacja oddymiania klatek schodowych Instalacja trzymaczy drzwi Instalacja przeciwporażeniowa Ochrona przeciwprzepięciowa. 5. Informacja BIOZ. 6. Uwagi końcowe. 7. Obliczenia techniczne. 8. Załączniki formalno-prawne. II. Część rysunkowa Rys.1 Instalacja odmiana i ośw. awaryjnego - Piwnica Rys.2 Instalacja odmiana i ośw. awaryjnego - Parter Rys.3 Instalacja odmiana i ośw. awaryjnego - Piętro I Rys.4 Instalacja odmiana i ośw. awaryjnego - Piętro II Rys.5 Centralka oddymiania nr 1 Schemat Rys.6 Centralka oddymiania nr 2 Schemat Rys.7 Centralka drzwi pożarowych Schemat PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

4 Strona 3 1. Przedmiot opracowania. Przedmiotem niniejszej dokumentacji jest opracowanie techniczne instalacji oddymiania klatek schodowych, instalacja oświetlenia awaryjnego i ewakuacji oraz instalacja trzymaczy drzwi w budynku Zespołu Szkół Integracyjnych przy ulicy 2. Zakres opracowania. Projekt obejmuje dostosowanie stanu ochrony przeciwpożarowej obiektu do aktualnie obowiązujących przepisów w zakresie ochrony przeciwpożarowej. Instalacja oświetlenia awaryjnego Instalacja oświetlenia ewakuacyjnego Instalacja oddymiania klatek schodowych Instalacja trzymaczy drzwi 3. Podstawa opracowania. Zlecenie Inwestora. Podkłady budowlane. Ekspertyzy technicznej z zakresu ochrony przeciwpożarowej Uzgodnienia branżowe. Obowiązujące normy i przepisy. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

5 Strona 4 PN-IEC :2000 PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 PN-IEC :2001 PN-IEC :1999 PN-IEC :1999 PN-IEC :2001 PN-IEC :1999 PN-IEC :1994 PN-IEC :1999 PN-IEC :2000 PN-IEC :2002 PN-IEC :2001 PN-IEC :2000 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączenie izolacyjne i łączenie Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza Instalacje elektryczne w obiektach budowlanych. Dobór i montaż PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

6 Strona 5 PN-IEC :1999 PN-IEC :2000 PN-IEC :1999 PN-IEC :2000 PN-IEC :1998 N SEP-E-001 N SEP-E-004 PN-EN :2003 PN-IEC : 2001 PN-IEC : 2001 PN-86/E-05003/01 Dz.U Nr 47 poz. 401 Dz.U Nr 80 poz. 912 Dz.U Nr 54 poz. 348 z późn. zm. wyposażenia elektrycznego. Instalacje bezpieczeństwa Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączenia izolacyjnego i łączenia Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji i lokalizacji. Instalacje na terenie budowy i rozbiórki Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji i lokalizacji. Przestrzenie ograniczone powierzchniami przewodzącymi Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Zasady, wymagania i badania Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa Elektrotechniczne I sygnalizacyjne linie kablowe. Projektowanie i budowa. Technika świetlna. Oświetlenie miejsc pracy. Część 1: Miejsca pracy wewnątrz pomieszczeń Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych. Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

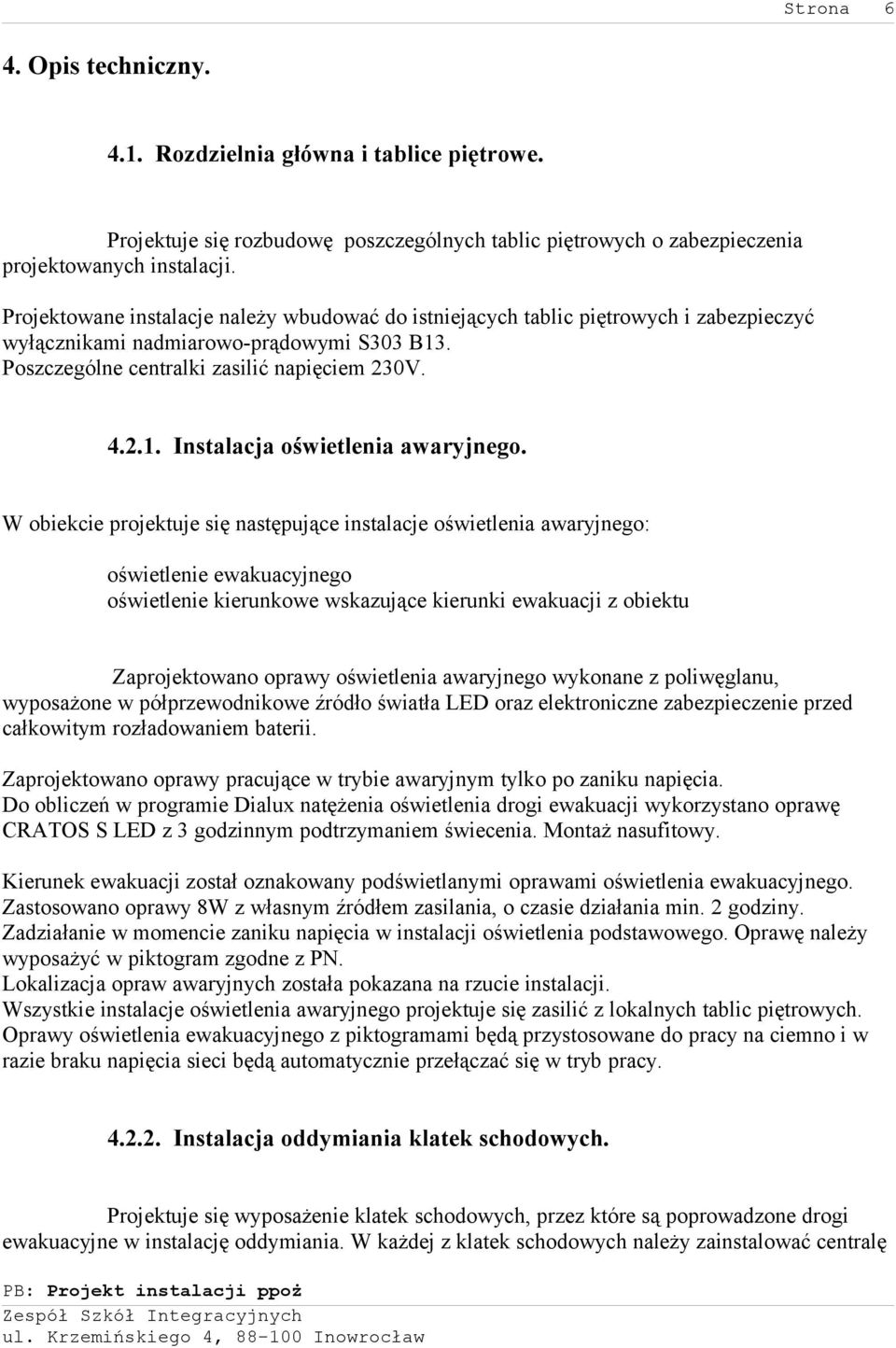

7 Strona 6 4. Opis techniczny Rozdzielnia główna i tablice piętrowe. Projektuje się rozbudowę poszczególnych tablic piętrowych o zabezpieczenia projektowanych instalacji. Projektowane instalacje należy wbudować do istniejących tablic piętrowych i zabezpieczyć wyłącznikami nadmiarowo-prądowymi S303 B13. Poszczególne centralki zasilić napięciem 230V Instalacja oświetlenia awaryjnego. W obiekcie projektuje się następujące instalacje oświetlenia awaryjnego: oświetlenie ewakuacyjnego oświetlenie kierunkowe wskazujące kierunki ewakuacji z obiektu Zaprojektowano oprawy oświetlenia awaryjnego wykonane z poliwęglanu, wyposażone w półprzewodnikowe źródło światła LED oraz elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii. Zaprojektowano oprawy pracujące w trybie awaryjnym tylko po zaniku napięcia. Do obliczeń w programie Dialux natężenia oświetlenia drogi ewakuacji wykorzystano oprawę CRATOS S LED z 3 godzinnym podtrzymaniem świecenia. Montaż nasufitowy. Kierunek ewakuacji został oznakowany podświetlanymi oprawami oświetlenia ewakuacyjnego. Zastosowano oprawy 8W z własnym źródłem zasilania, o czasie działania min. 2 godziny. Zadziałanie w momencie zaniku napięcia w instalacji oświetlenia podstawowego. Oprawę należy wyposażyć w piktogram zgodne z PN. Lokalizacja opraw awaryjnych została pokazana na rzucie instalacji. Wszystkie instalacje oświetlenia awaryjnego projektuje się zasilić z lokalnych tablic piętrowych. Oprawy oświetlenia ewakuacyjnego z piktogramami będą przystosowane do pracy na ciemno i w razie braku napięcia sieci będą automatycznie przełączać się w tryb pracy Instalacja oddymiania klatek schodowych. Projektuje się wyposażenie klatek schodowych, przez które są poprowadzone drogi ewakuacyjne w instalację oddymiania. W każdej z klatek schodowych należy zainstalować centralę PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

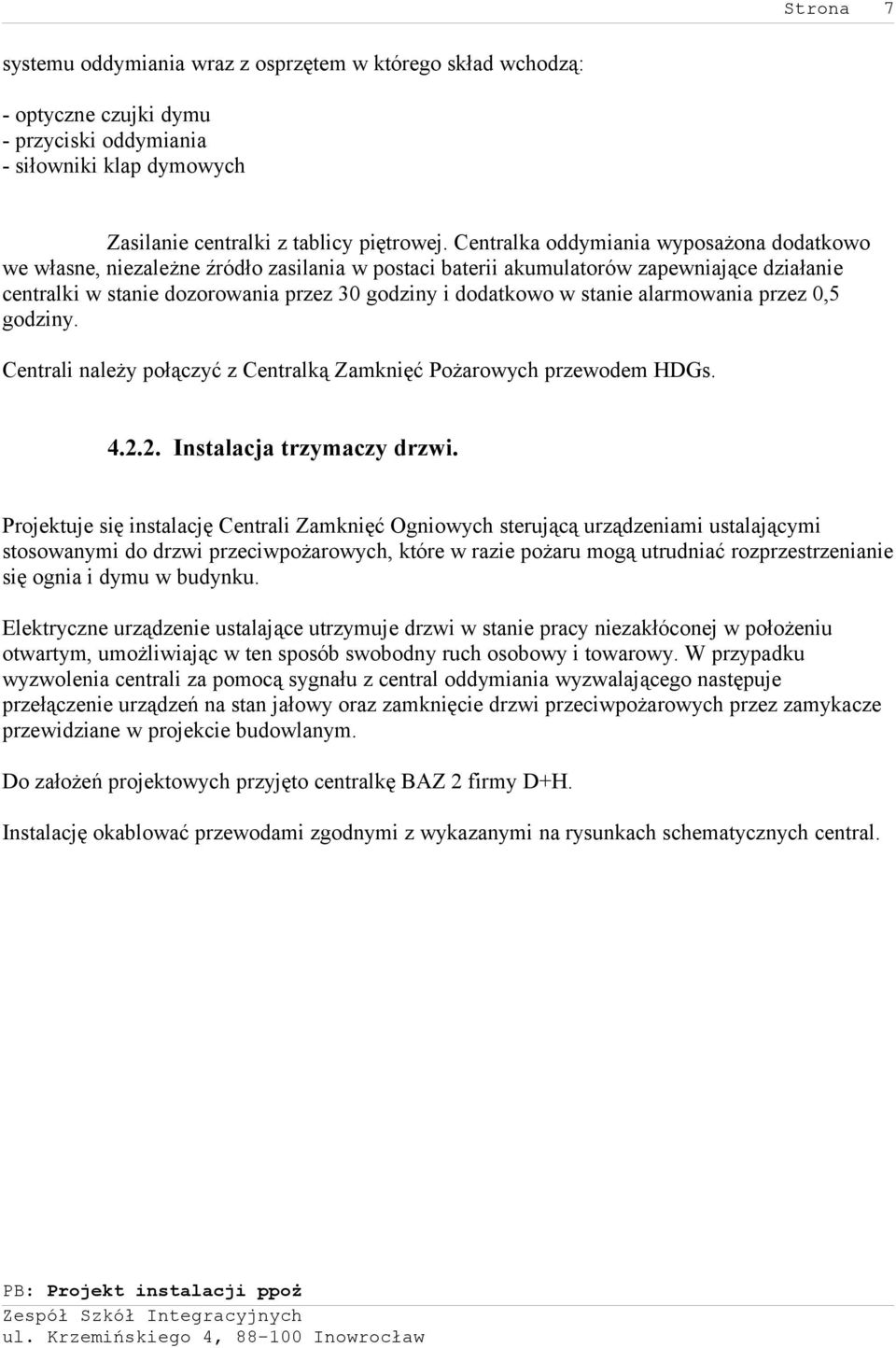

8 Strona 7 systemu oddymiania wraz z osprzętem w którego skład wchodzą: - optyczne czujki dymu - przyciski oddymiania - siłowniki klap dymowych Zasilanie centralki z tablicy piętrowej. Centralka oddymiania wyposażona dodatkowo we własne, niezależne źródło zasilania w postaci baterii akumulatorów zapewniające działanie centralki w stanie dozorowania przez 30 godziny i dodatkowo w stanie alarmowania przez 0,5 godziny. Centrali należy połączyć z Centralką Zamknięć Pożarowych przewodem HDGs Instalacja trzymaczy drzwi. Projektuje się instalację Centrali Zamknięć Ogniowych sterującą urządzeniami ustalającymi stosowanymi do drzwi przeciwpożarowych, które w razie pożaru mogą utrudniać rozprzestrzenianie się ognia i dymu w budynku. Elektryczne urządzenie ustalające utrzymuje drzwi w stanie pracy niezakłóconej w położeniu otwartym, umożliwiając w ten sposób swobodny ruch osobowy i towarowy. W przypadku wyzwolenia centrali za pomocą sygnału z central oddymiania wyzwalającego następuje przełączenie urządzeń na stan jałowy oraz zamknięcie drzwi przeciwpożarowych przez zamykacze przewidziane w projekcie budowlanym. Do założeń projektowych przyjęto centralkę BAZ 2 firmy D+H. Instalację okablować przewodami zgodnymi z wykazanymi na rysunkach schematycznych central. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

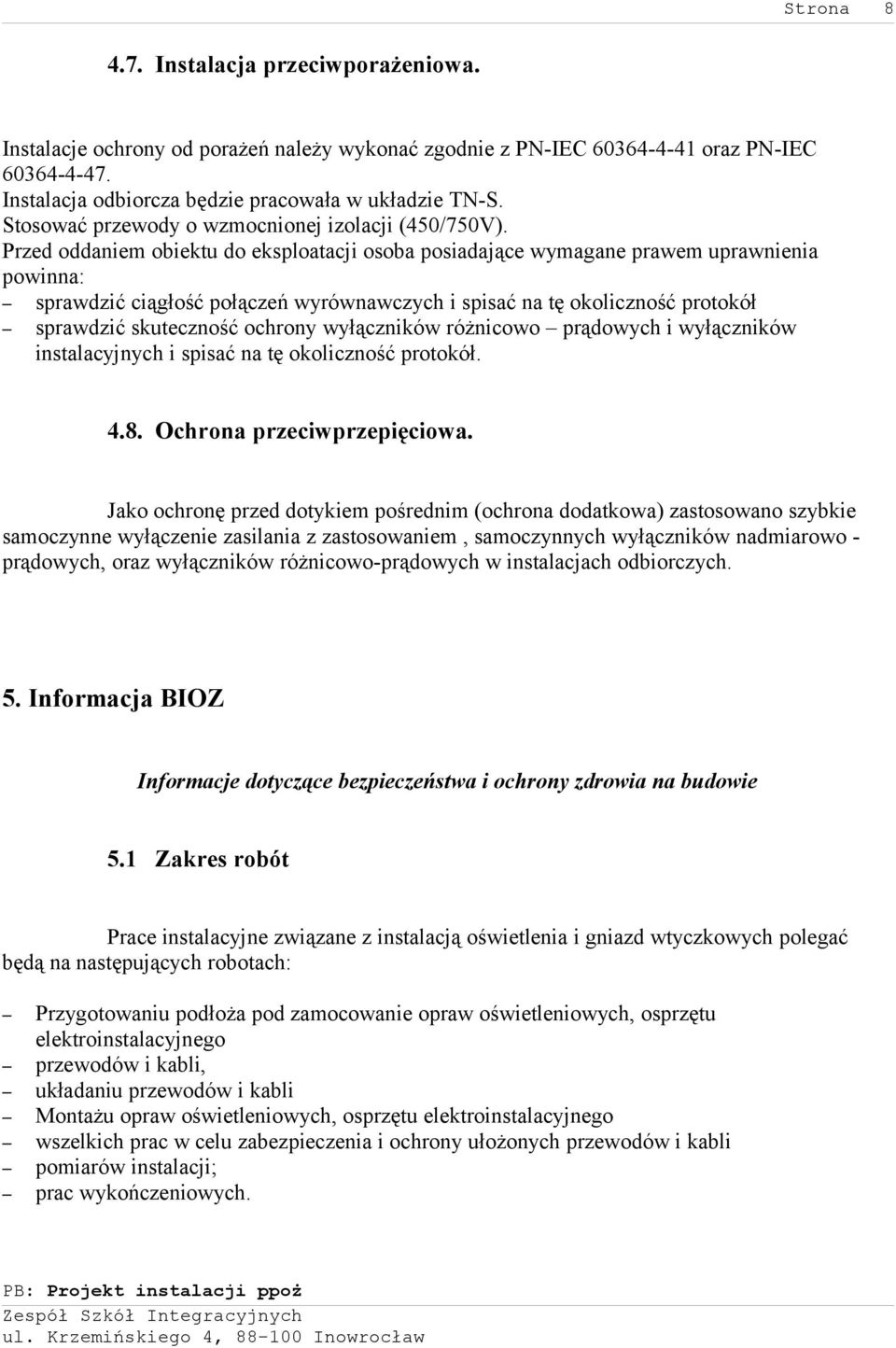

9 Strona Instalacja przeciwporażeniowa. Instalacje ochrony od porażeń należy wykonać zgodnie z PN-IEC oraz PN-IEC Instalacja odbiorcza będzie pracowała w układzie TN-S. Stosować przewody o wzmocnionej izolacji (450/750V). Przed oddaniem obiektu do eksploatacji osoba posiadające wymagane prawem uprawnienia powinna: sprawdzić ciągłość połączeń wyrównawczych i spisać na tę okoliczność protokół sprawdzić skuteczność ochrony wyłączników różnicowo prądowych i wyłączników instalacyjnych i spisać na tę okoliczność protokół Ochrona przeciwprzepięciowa. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano szybkie samoczynne wyłączenie zasilania z zastosowaniem, samoczynnych wyłączników nadmiarowo - prądowych, oraz wyłączników różnicowo-prądowych w instalacjach odbiorczych. 5. Informacja BIOZ Informacje dotyczące bezpieczeństwa i ochrony zdrowia na budowie 5.1 Zakres robót Prace instalacyjne związane z instalacją oświetlenia i gniazd wtyczkowych polegać będą na następujących robotach: Przygotowaniu podłoża pod zamocowanie opraw oświetleniowych, osprzętu elektroinstalacyjnego przewodów i kabli, układaniu przewodów i kabli Montażu opraw oświetleniowych, osprzętu elektroinstalacyjnego wszelkich prac w celu zabezpieczenia i ochrony ułożonych przewodów i kabli pomiarów instalacji; prac wykończeniowych. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

10 Strona Wykaz obiektów budowlanych Zespół Szkół Integracyjnych, ul. Krzemińskiego 4, Inowrocław 5.3 Elementy zagospodarowania działki mogące stwarzać zagrożenie bezpieczeństwa i zdrowia i ludzi. Nie występują. 5.4 Przewidywane zagrożenia Przewidywane zagrożenia podczas trwania budowy: porażenie prądem elektrycznym elektronarzędzia, niezabezpieczone przewody, niechlujne połączenia stykowe przy przedłużaczach itp.; uszkodzenia ciała przez ostre i wystające przedmioty oraz na częściach maszyn będących w ruchu - piły tarczowe i łańcuchowe, obracające się części betoniarek, zbrojenie konstrukcji, blachy i pręty; wszystkie zagrożenia występują na terenie budowy i przez cały czas prowadzenia robót. 5.5 Wskazanie środków zapobiegających zagrożeniu Wszelkie prace należy prowadzić zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy, używając sprawnych technicznie narzędzi i atestowanych materiałów zgodnie z ich specyfikacjami. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

11 Strona Uwagi końcowe. Wszystkie prace instalacji elektrycznych wykonać zgodnie z obowiązującymi normami i przepisami wykonania i odbioru. Wszystkie elementy instalacji elektrycznych winny posiadać odpowiednie atesty i certyfikaty. Przy przejściach trasy instalacji przez ściany należy zachować dźwiękoszczelność i odporność ogniową ścian. Przy przejściu przez ścianę zewnętrzną i stropy dodatkowo należy bezwzględnie zachować szczelność. W sprawach wątpliwych występujących w trakcie realizacji należy zwrócić się do Inwestora bądź osoby pełniącej nadzór Inwestorski. Po zakończeniu prac należy wykonać wszystkie wymagane pomiary a protokoły z pomiarów należy przekazać Inwestorowi. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

12 Strona Obliczenia techniczne. 7.1 Obliczanie i dobór przewodów i zabezpieczeń WLZ. Obciążalność długotrwała dobranych przewodów i kabli w żadnym przypadku nie przekracza obciążalności rzeczywistej dopuszczalnej długotrwałej. Obliczone spadki napięcia nie przekraczają spadków dopuszczalnych normą. Wszystkie projektowane linie zasilające spełniają warunek ochrony przed dotykiem pośrednim. Wszystkie urządzenia ochronne dobrano w oparciu o obliczenia. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław

13 Strona Załączniki formalno prawne Oświadczenie projektanta. Przynależność projektanta do izby. Uprawnienia projektanta. PB: Projekt instalacji ppoż Zespół Szkół Integracyjnych ul. Krzemińskiego 4, Inowrocław
