1 P r z e d s i ę b i o r s t w o Geo - Well Usługi geologiczne i Ochrony Środowiska - mgr Michał Skrzypczak Pobórka Wielka Białośliwie tel e- mail: info@ geo-well.pl Zleceniodawca: P.H.U.T.P. Rolmako ul.gwarna 8 Psary Małe k Września Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym Obiekt: Hala produkcyjno - magazynowa Położenie: Psary Małe - dz. nr 111/1 i 112 Gmina: Ulica: Powiat: Województwo: W r ześnia N e kielska w r zesiński w ielko p o l s kie O p r a c o w a ł: S p r a w d z i ł: mgr M i c h a ł S k r z y p c z a k inż. S t e f a n S k r z y p c z a k nr upr. V 1807 (hydrogeologia) nr upr. XI/8/2010 nr upr. XII/9/2010 nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) P o b ó r k a W i e l k a - l u t y r.

2 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym S p i s t r e ś c i: I. DANE OGÓLNE 3 1. T y t u ł t e m a t u 3 2. Z l e c e n i o d a w c a 3 3. I n w e s t o r 3 4. C e l o p r a c o w a n i a 3 5. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i 4 II. ZAKRES WYKONANYCH PRAC 4 1. P r a c e g e o d e z y j n e 4 2. W i e r c e n i a i s o n d o w a n i a 4 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k 5 4. P r a c e k a m e r a l n e 5 III. ŚRODOWISKO GEOGRAFICZNE 5 1. T o p o g r a f i a 5 2. Z a g o s p o d a r o w a n i e t e r e n u 5 3. G e o m o r f o l o g i a 5 4. H i p s o m e t r i a 6 5. H y d r o g r a f i a 6 IV. BUDOWA GEOLOGICZNA 6 V. WARUNKI HYDROGEOLOGICZNE 7 VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW 7 VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 9 VIII. WNIOSKI I ZALECENIA 9 IX. PROJEKT GEOTECHNICZNY 12 Z a ł ą c z n i k i g r a f i c z n e zał. nr Mapa lokalizacyjna w skali 1: Mapa dokumentacyjna w skali 1: Objaśnienia symboli i znaków 2 Legenda do przekrojów geologiczno - inżynierskich 3 Przekroje geotechniczne Karty dokumentacyjne otworów geologicznych Karty wyników badań sondą DPL Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 2

3 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym I. DANE OGÓLNE 1. T y t u ł t e m a t u Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i 112 Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym 2. Z l e c e n i o d a w c a Producent maszyn rolniczych i części zamiennych P.H.U.T.P. Rolmako Psary Małe k. Wrześni; Września 3. I n w e s t o r Producent maszyn rolniczych i części zamiennych P.H.U.T.P. Rolmako Zakład nr 1. ul.gwarna 8 Zakład nr 2. ul.nekielska 11F Psary Małe k. Wrześni Września 4. C e l o p r a c o w a n i a Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym ma na celu szczegółowe rozpoznanie, ustalenie i określenie właściwości fizyczno mechanicznych podłoża gruntowego, w poziomie i poniżej posadowienia fundamentów, dla potrzeb prawidłowego ich zaprojektowania i głębokości ich posadowienia, w zależności od stwierdzonych warunków gruntowo - wodnych, jak również wykonawstwa i późniejszej prawidłowej eksploatacji hali produkcyjno - magazynowej, której lokalizacja jest projektowana na terenie działek nr 111/1 i 112 położonych przy ul. Nekielskiej w m. Psary Małe, gm. Września. Podstawę formalno prawną do sporządzenia niniejszej dokumentacji stanowią: uzgodniony ze Zleceniodawcą Wykonawcą projektu budowlanego zakres badań geotechnicznych. Dokumentacja niniejsza została wykonana w oparciu o następujące akty prawne: Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), Art. 3 ust. 7 ustawy Prawo geologiczne i górnicze z dn r. (tekst jednolity, Dziennik Ustaw z 2015 r. poz. 196), Art. 34 ust. 3 pkt 4 ustawy Prawo budowlane z dn r. (Dz. U. Nr 89 poz. 41 z późniejszymi zmianami), Polska Norma PN B-04452;2002 Geotechnika. Badania polowe, Polska Norma PN-B-02480:1998 Geotechnika. Terminologia podstawowa, symbole, literowe i jednostki miar, Polska norma PN-B :1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne, Polska Norma PN B Geotechnika. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Wizja lokalna oraz prace i badania terenowe wykonane zostały w dniu r. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 3

4 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym Wykonany zakres prac terenowych i badań obejmował wykonanie 8 otworów badawczych do głębokości 5,0 m każdy oraz badania stopnia zagęszczenia gruntów sypkich przy pomocy sondą dynamiczną DPL z końcówką stożkową. Lokalizacja, ilość oraz głębokość wykonanych otworów zostały określone przez Zleceniodawcę. 5. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i W obrębie działek nr 111/1 i położonych w m. Psary Małe przy ul. Nekielskiej w gm. Września - objętych badaniami geologicznymi, planuje się lokalizację i budowę w dwóch etapach hali produkcyjno - magazynowej dla P.H.U.T.P. "Rolmako" Polska producenta maszyn rolniczych i części zamiennych. Hala produkcyjno - magazynowa, na planie dwóch połączonych ze sobą trapezów o wym. ca: 54,90 x 47,44 m (podstawy większego z nich) i 28,0m (boki) oraz 23,85 x 24,64 m (trapez mniejszy). Powierzchnia zabudowy pierwszego etapu wynosi 1432,84 m 2, natomiast drugiego etapu: 567,91 m 2. Hala w konstrukcji stalowej kratowej, posadowiona na żelbetowych wylewanych stopach fundamentowych z osadzonymi w nich słupami stalowymi nośnymi. Ściany osłonowe zewnętrzne i wewnętrzne z płyt warstwowych ocieplanych. Posadowienie obiektu w rodzimych gruntach nośnych, na wylewanych żelbetowych stopach fundamentowych, na głębokości: ca 1,0 m p.p.t. Etap projektowania: Projekt techniczny budowlany. II. ZAKRES WYKONANYCH PRAC 1. P r a c e g e o d e z y j n e Otwory badawcze wytyczono w terenie metodą domiarów prostokątnych w oparciu o liniowe bazy pomiarowe istniejące w terenie (granice działki) na podstawie - dostarczonego przez Zleceniodawcę - planu zagospodarowania terenu, w skali 1:500. Rzędne wysokościowe otworów badawczych ustalono na podstawie niwelacji technicznej, dowiązując ciąg niwelacyjny do rzędnej posadzki istniejącej hali produkcyjno - magazynowej, której rzędna wynosi 110,00 m n.p.m. Jest to wartość obarczona błędem w granicach ± 0,1 m. Lokalizację wykonanych w terenie otworów badawczych naniesiono na mapę dokumentacyjną (zał. nr 1.2) w skali 1: W i e r c e n i a i s o n d o w a n i a W dniu r. w ramach prac terenowych, poprzedzonych wizją terenu, uzgodnieniu ze Zleceniodawcą i zgodnie z PN-74/B wykonano: 8 otworów wiertniczych o średnicy Ø 70 mm do głębokości 5,0 m każdy, 8 badań stanu zagęszczenia gruntów sypkich za pomocą sondy dynamicznej DPL. Łącznie przewiercono 40,0 m i przesondowano 15,9 m rodzimych gruntów sypkich. Wiercenia wykonano przy pomocy zestawu ręcznego metodą okrętną z zastosowaniem świdrów dwunożowych, okienkowych (holendrów) oraz spiralnych. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 4

5 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k W trakcie prac terenowych prowadzono badania makroskopowe gruntów z każdego marszu świdra oraz obserwacje występowania zwierciadła wody gruntowej (zgodnie z pkt 6.1 PN/B ) oraz pobrano kontrolne próby o naturalnym uziarnieniu (NU) z gruntów sypkich oraz o naturalnej wilgotności (NW) z gruntów spoistych. Po zakończeniu wierceń, stabilizacji i pomiarze poziomu zwierciadła wody gruntowej, otwory badawcze zlikwidowano przez zasypanie urobkiem z zachowaniem profilu geologicznego. Prace terenowe przeprowadzono pod stałym nadzorem geologicznym osoby uprawnionej do nadzorowania tego rodzaju prac i badań. Lokalizację wykonanych otworów badawczych przedstawiono w formie graficznej, na mapie dokumentacyjnej (zał. nr 1.2). 4. P r a c e k a m e r a l n e Prace kameralne, związane z opracowaniem dokumentacji obejmują: analizę i ocenę wyników badań polowych i materiałów archiwalnych, rozpoznanie przestrzenne układu warstw geologicznych podłoża, opracowanie graficzne tych wyników w formie mapy, legendy i objaśnień, przekrojów geotechnicznych z wykresami sondowań dynamicznych, wydzielenie warstw geotechnicznych na przekrojach, ustalenie wartości wiodących parametrów geotechnicznych wydzielonych warstw metodą A i B wg normy PN-81/B , określenie głębokości zalegania zwierciadła wody gruntowej, opracowanie tekstu dokumentacji z oceną warunków geotechnicznych, wnioskami i zaleceniami. III. ŚRODOWISKO GEOGRAFICZNE 1. T o p o g r a f i a Działki nr 111/1 i 112 położone są w miejscowości Psary Małe, w gminie Września, przy ul. Nekielskiej, która poza granicami wsi staje się drogą krajową nr Z a g o s p o d a r o w a n i e t e r e n u Teren badań stanowi ogrodzoną działkę budowlaną na której, po zachodniej stronie znajduje się hala produkcyjno - magazynowa firmy Rolmako. Teren przeznaczony pod zabudowę porośnięty jest trawą. Przy północno - wschodnim narożniku terenu przeznaczonego pod zabudowę znajduje się suwnica kolejowa. Wschodnia ściana projektowanej hali (II etap), znajduje się bezpośrednio na granicy działki. Przy południowej ścianie oraz po zachodniej stronie i na północ od projektowanego obiektu znajdują się powierzchnie utwardzone (droga p. poż. z kostki betonowej oraz place manewrowe. W rejonie otworów 4 i 5 znajduje się hałda ziemi. 3. G e o m o r f o l o g i a W ujęciu fizycznogeograficznym wg J. Kondrackiego teren badań położony jest w środkowej części Równiny Wrzesińskiej (315.56), która jest częścią Pojezierza Wielkopolskiego (315.5). Geomorfologicznie jest to wysoczyzna morenowa pagórkowata, przykryta powierzchniowo osadami sypkimi. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 5

6 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym 4. H i p s o m e t r i a Powierzchnia terenu w obrębie projektowanego obiektu delikatnie wznosi się w kierunku północno - zachodnim i wyniesiona jest do rzędnej ca: 109,47 110,00 m n.p.m. Deniwelacja w granicach projektowanego obiektu jest niewielka i wynosi maksymalnie 0,53 m. 5. H y d r o g r a f i a Na dokumentowanym obszarze oraz w jego najbliższym sąsiedztwie nie występują wody powierzchniowe. Najbliższym ciekiem płynącym jest rzeka Wrześnica, przepływająca w odległości ca: 1,5 2,0 km na północny wschód od terenu badań. IV. BUDOWA GEOLOGICZNA W budowie geologicznej dokumentowanego terenu do głębokości 5,0 m p.p.t. stwierdzonej otworami badawczymi udział biorą utwory czwartorzędowe: H o l o c e n - m ł o d s z y c z w a r t o r z ę d Reprezentowany jest przez warstwę nasypów niebudowlanych (piaski drobne, piaski gliniaste z humusem), które występują w szczególności w rejonie otw. nr 6-8, w postaci ciągłej warstwy o miąższości ca: 1,2-1,8 m oraz gleby próchniczej (piaski drobne z humusem), która występują w postaci ciągłej warstwą o miąższości ca: 0,2-0,8 m. P l e j s t o c e n s t a r s z y c z w a r t o r z ę d Wykształcony jest w postaci osadów sypkich akumulacji rzeczno lodowcowej oraz spoistych akumulacji lodowcowej. Osady rzeczno - lodowcowe reprezentowane są przez piaski pylaste, piaski drobne oraz piaski średnie. Występują one w postaci dwóch warstw rozdzielonych przez osady spoiste. Pierwsza warstwa zalega w stropie badanych osadów, w strefie głębokości około: 0,2-2,1 m p.p.t. i ma miąższość ca: 0,2-1,7 m. Druga warstwa zalega w strefie głębokości 1,6 3,9 m p.p.t. i ma miąższość około 1,7-2,1 m. Osady spoiste akumulacji lodowcowej, reprezentowane są głównie przez gliny piaszczyste, gliny piaszczyste zwięzłe oraz miejscami gliny pylaste i gliny pylaste przewarstwione pyłem. Osady spoiste występują w formie: ciągłej warstwy - występującej pomiędzy osadami niespoistymi (sypkimi), jedynie w rejonie otw. nr 6, warstwa ta nie została nawiercona - o miąższości ca: 0,2 0,8 m, która zalega w strefie głębokości ca: 1,3 2,1 m p.p.t., ciągłej warstwy, która zalega w spągu badanych osadów. Strop tej warstwy znajduje się na głębokości od 3,6 do 4,2 m p.p.t., a spąg wierceniami do głębokości 5,0 m nie został osiągnięty. Szczegółową budowę geologiczną podłoża z podziałem na warstwy geotechniczne, przedstawiono na przekrojach geologiczno - inżynierskich (zał. nr ), kartach dokumentacyjnych otworów geologicznych (zał. nr ) oraz kartach wyników badań sondą DPL (zał. nr ). Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 6

7 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym V. WARUNKI HYDROGEOLOGICZNE W dokumentowanym podłożu, do głębokości 5,0 m stwierdzono występowanie wody gruntowej w postaci warstwy wodonośnej (o niewielkiej miąższości, większej w obniżeniach stropu glin, mniejszej na wypiętrzeniach), piętra czwartorzędowego o zwierciadle swobodnym. Woda gruntowa zalega na stropie glin. Skałą zbiornikową są piaski średnie i drobne. Zwierciadło swobodne zostało nawiercone w otw. nr 1-4 oraz 6-8 i ustablilizowało się na głębokości 3,24-3,77 m p.p.t., czyli na rzędnej ca: 106,25-106,02 m n.p.m. Po długotrwałych opadach i wiosennych roztopach lustro wody może ulec wahaniom około ± 0,3-0,5 m. Szczegółowe warunki hydrogeologiczne zilustrowano na przekrojach geologiczno - inżynierskich (zał ), kartach dokumentacyjnych otworów geologicznych (zał ) oraz kartach wyników badań sondą DPL (zał ). Ocena agresywności środowiska zewnętrznego na podziemne konstrukcje betonowe. Wg badań archiwalnych, rodzime grunty niespoiste (piaszczyste) oraz spoiste zalegające w podłożu w poziomie posadowienia są nieagresywne. Symbol środowiska E.T.1.w. grunty stałe, wilgotne, nieagresywne. Ocena powyższa dotyczy niezabezpieczonego betonu z cementu portlandzkiego w warunkach jakie zakłada norma PN-80/B VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW Grunty budowlane występujące na dokumentowanym terenie, należą zgodnie z normą PN-86/B do rodzimych mineralnych nieskalistych niespoistych (sypkich) oraz spoistych. Nasypy niebudowlane oraz gleba próchniczna (piaski drobne z humusem) występujące warstwą o łącznej miąższości 0,2 1,8 m jako grunt młody i wysoce niejednorodny, wyłączono z charakterystyki parametrów geotechnicznych. Uwaga! Nasypy niebudowlane oraz gleba próchnicza nie mogą stanowić bezpośredniego podłoża pod projektowane fundamenty oraz posadzki hali i wymagane jest jej całkowite wybranie i zastąpienie podsypką piaszczystą zagęszczoną mechanicznie do wskaźnika zagęszczenia Is minimum 0,97. Grunty rodzime podzielono na warstwy geotechniczne różniące się genezą, litologią, rodzajem i stanem oraz przestrzenną zmiennością zalegania. Wartość parametru wiodącego dla gruntów sypkich I D - stopień zagęszczenia ustalono metodą A na podstawie wyników sondowania sondą dynamiczną DPL z końcówką stożkową. Wartość parametru wiodącego I L - stopień plastyczności dla gruntów spoistych oznaczono na podstawie badań makroskopowych (wałeczkowanie). Inne niezbędne parametry (W n, q, ϕ, C, Mo) ustalono metodą B z tabel i wykresów zależności podanych w normie PN-81/B oraz literaturze Z. Wiłun Zarys geotechniki. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 7

8 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym W dokumentowanym podłożu ze względu na genezę i litologię, zróżnicowanie granulometryczne i stan grunty, rodzime podzielono na następujące warstwy geotechniczne: a) g r u n t y s y p k i e a k u m u l a c j i r z e c z n o - l o d o w c o w e j W a r s t w a Ia To piaski pylaste oraz piaski drobne, wilgotne powyżej, mokre poniżej zalegania zwierciadła wody gruntowej, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D (n) zmieniającym się w granicach: 0,50 0,65. Ze względu na przestrzenne zróżnicowanie stopnia zagęszczenia I D wydzielono następujące warstwy: W a r s t w a Ia 1 To piaski drobne oraz piaski pylaste, wilgotne, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D (n) = 0,50. W a r s t w a Ia 2 To piaski pylaste i piaski drobne, wilgotne powyżej, mokre poniżej zalegania zwierciadła wody gruntowej, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D (n) = 0,65. W a r s t w a Ib To piaski średnie, wilgotne powyżej, mokre poniżej zalegania zwierciadła wody gruntowej, w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I D (n) = 0,50. b) g r u n t y s p o i s t e a k u m u l a c j i l o d o w c o w e j (grupa konsolidacyjna B) W a r s t w a II Zaliczono do niej gliny piaszczyste, gliny piaszczyste zwięzłe, gliny pylaste, gliny pylaste przewarstwione pyłem, wilgotne, w stanie twardoplastycznym w stropie oraz plastycznym, w spągu, o stopniu plastyczności I L (n) = 0,15-0,28. Ze względu na przestrzenne zróżnicowanie stopnia plastyczności I L (n) wydzielono następujące warstwy: W a r s t w a IIa To gliny piaszczyste, gliny piaszczyste zwięzłe, gliny pylaste, gliny pylaste przewarstwione pyłem, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,15. W a r s t w a IIb To gliny piaszczyste zwięzłe i gliny pylaste, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,20. W a r s t w a IIc To gliny piaszczyste, wilgotne, w stanie plastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,28. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 8

9 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym Charakterystyczne i obliczeniowe wartości parametrów geotechnicznych wydzielonych warstw, zestawiono na legendzie do przekrojów (zał. nr 3). Budowę geologiczną z podziałem na wyżej opisane warstwy geotechniczne zilustrowano na załączonych przekrojach geologiczno - inżynierskich (zał. nr ), kartach dokumentacyjnych otworów geologicznych (zał. nr ) oraz kartach wyników badań sondą DPL (zał. nr ). VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 1. Na dokumentowanym terenie panują średniokorzystne warunki geotechniczne dla robót ziemnych i fundamentowych związanych z posadowieniem stóp fundamentowych projektowanej hali produkcyjno - magazynowej. 1. Podłoże nośne fundamentów przy założonym posadowieniu na głębokości ca 1,0 m p.p.t. stanowić będą grunty sypkie warstwy Ia w stanie średniozagęszczonym o korzystnych parametrach wytrzymałościowych, w przypadku głebszego posadowienia (strefa doków), podłoże nośne stanowić mogą grunty spoiste warstwy IIa i IIb w stanie twardoplastycznym i średnio korzystnych parametrach wytrzymałościowych. 3. Nasypy niebudowlane występujące w szczególności w rejonie otw. nr 6-8, do głębokości 1,2-1,8 m p.p.t., oraz gleba próchnicza (piaski drobne z humusem) nie mogą stanowić bezpośredniego podłoża pod projektowane fundamenty i posadzki hali oraz powierzchni utwardzonych i wymagają całkowitego wybrania i zastąpienia podsypką piaszczystą zagęszczoną mechanicznie do wskaźnika zagęszczenia I S minimum 0, Zwierciadło wody gruntowej zalega na głębokości ca: głębokości 3,24-3,77 m p.p.t., czyli na rzędnej ca: 106,25-106,02 m n.p.m. VIII. WNIOSKI I ZALECENIA 1. Na podstawie wykonanych badań, stwierdza się, że w dokumentowanym podłożu ze względu na: występowanie zwierciadła wody gruntowej na głębokości ca: 3,24-3,77 m p.p.t., czyli na rzędnej ca: 106,25-106,02 m n.p.m. tj., poniżej projektowanego posadowienia (przy założeniu posadowienia fundamentów na maksymalnej głębokości ca 1,0 m p.p.t., strefa doków - około 2,0 m p.p.t.), występowania gruntów nośnych o korzystnych i średnio korzystnych parametrach wytrzymałościowych na głębokości: 0,2 1,8 m p.p.t., które nadają się do bezpośredniego posadowienia fundamentów projektowanych obiektów, panują proste warunki gruntowo - wodne. 2. Podłoże nośne fundamentów przy założonym posadowieniu na głębokości ca 1,0 m p.p.t. stanowić będą grunty sypkie warstwy Ia w stanie średniozagęszczonym o korzystnych parametrach wytrzymałościowych, w przypadku głebszego posadowienia (strefa doków), podłoże nośne stanowić mogą grunty spoiste warstwy IIa i IIb w stanie twardoplastycznym i średnio korzystnych parametrach wytrzymałościowych. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 9

10 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym 3. Nasypy niebudowlane występujące w szczególności w rejonie otw. nr 6-8, do głębokości 1,2-1,8 m p.p.t., oraz gleba próchnicza (piaski drobne z humusem) nie mogą stanowić bezpośredniego podłoża pod projektowane fundamenty i posadzki hali oraz powierzchni utwardzonych i wymagają całkowitego wybrania i zastąpienia podsypką piaszczystą zagęszczoną mechanicznie do wskaźnika zagęszczenia I S minimum 0, Zwierciadło wody gruntowej zalega na głębokości ca: głębokości 3,24-3,77 m p.p.t., czyli na rzędnej ca: 106,25-106,02 m n.p.m. i nie będzie stanowić utrudnienia podczas prowadzenia robót ziemnych i fundamentowych przy założonym posadowieniu na 1,0 m p.p.t. lub głębszym posadowieniu na głębokości około 2,0 m p.p.t. (strefa doków). 5. Projektowane fundamenty stopy oraz ławy fundamentowe należy posadowić w rodzimych gruntach sypkich i spoistych na warstwie chudego betonu ułożonego na nienaruszonym dnie wykopu zbudowanym z gruntów spoistych i sypkich lub zasypce piaszczystej zagęszczonej warstwowo do wskaźnika zagęszczenia I S = 0,97 po dokładnym usunięciu nasypów niebudowlanych (występujących w szczególności w rejonie otw. nr 6-8) oraz gleby. 6. Do obliczeń statycznych wg I stanu granicznego należy przyjąć należy wartości obliczeniowe parametrów geotechnicznych: : ς, ϕ u, i c u, a wg II stanu granicznegocharakterystyczne wartości M (n) o, zestawione w legendzie do przekrojów (zał. nr 3). Podłoże gruntowe w świetle normy PN-81/B na całej części terenu przeznaczonego pod zabudowę należy przyjąć za warstwowane w przypadku, gdy do głębokości równej 2B poniżej poziomu posadowienia (B - szerokość największego fundamentu budowli), występować będzie więcej niż jedna warstwa geotechniczna. Przy sprawdzaniu stanu granicznego należy stosować współczynnik korekcyjny m = 0,9 przyjęty dla uproszczonej metody obliczeń q rs < m x q f, q rs max < 1,2m x q f gdzie: średnie obliczeniowe obciążenie podłoża pod fundamentem (kpa), q rs q rs max maksymalne obliczeniowe obciążenie podłoża fundamentu (kpa). Zgodnie z p. 3 zał. nr 1 do w/w normy, dla prostych przypadków posadowienia, gdy mimośród obciążenia jest mniejszy niż 0,035 jednostkowy opór obliczeniowy podłoża fundamentu można obliczyć wg wzoru Z1-10: q f =(1+0,3 B L ) N c c u (r) +(1+1,5 B L ) N D D min ς D (r) g+(1-0,25 B L ) N B B ς B (r) g gdzie: B - szerokość fundamentu (m), L - długość fundamentu w (m), ς D (r) - gęstość objętościowa gruntu od najniższego naziomu w (t. m -3 ), ς B (r) - gęstość objętościowa gruntu od spodu fundamentu do głębokości B, Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 10

11 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym N C, N B,N D - współczynniki nośności zależne od kąta tarcia wewnętrznego przyjęte z tabeli Z-1 normy, ϕ u (r) - kąt tarcia wewnętrznego w ( 0 ) D min - głębokość posadowienia poniżej najniższego naziomu w ( m ) g - przyspieszenie ziemskie ~10m/s Roboty ziemne i fundamentowe należy prowadzić najlepiej w suchej porze roku zgodnie z aktualnie obowiązującymi normami, zwracając szczególną uwagę na dokładne usunięcie z dna wykopu rozluźnionych bądź rozmoczonych w wyniku prac koparki, stropowych partii gruntu sypkiego lub spoistego, a ostatnia fazę wykopów fundamentowych najlepiej wykonać ręcznie, (łopatami) by nie doprowadzić do przegłębienia dna wykopu. Fundamenty - stopy i ławy fundamentowe należy ułożyć na wyrównane, nienaruszone dno wykopu, zbudowane z gruntów sypkich bądź spoistych, na warstwie chudego betonu o miąższości 0,1 m. 7. W przypadku występowania w poziomie posadowienia gruntów spoistych, należy niezwykle starannie prowadzić roboty ziemne i fundamentowe zapewniając zachowanie naturalnej struktury i wilgotności gruntu, które będą decydować, w szczególności o bezpiecznej i bezawaryjnej eksploatacji konstrukcji projektowanej hali produkcyjno - magazynowej. W szczególności należy przestrzegać następujących zaleceń: w wykopie należy pozostawić warstwę ochronną gruntu o miąższości ca 0,1m ponad projektowanym poziomem posadowienia i usunąć ją ręcznie łopatami bezpośrednio przed przystąpieniem do wylewania chudego betonu, wykopy chronić przed dopływem wody opadowej, wodę gromadząca się w dnie wykopu odprowadzić drenażem do studzienki zbiorczej usytuowanych w narożach i wypompować, z dna wykopu należy usunąć wszelkie naruszone i rozmoczone partie gruntu zastępując je chudym betonem, fundamenty - stopy fundamentowe układać na warstwie chudego betonu o grubości ca 0,10 m na wyrównane dno wykopu, ze względu na podatność gruntów na rozmakanie natychmiast po wykonaniu fundamentów, należy je natychmiast obsypać gruntem spoistym warstwami ubijanymi, roboty ziemne prowadzić w okresach suchych z dodatnimi temperaturami. Pozostawienie niezabezpieczonego wykopu na okres zimowy jest niedopuszczalne. Umowna granica przemarzania dla rejonu wynosi 1,0 m. Przemarznięte lub rozmoczone ewentualnie w dnie wykopu grunty należy wybrać i zastąpić materiałem odpowiednio wytrzymałym chudym betonem. 8. Prace ziemne i fundamentowe, należy prowadzić zgodnie z PN-68/B i PN/B-03020, zwracając szczególną uwagę na usunięcie do spągu nasypów niebudowlanych i gleby próchniczej oraz staranne wykonanie ostatniej fazy robót ziemnych związanych Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 11

12 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym z wykonaniem wykopów pod projektowane fundamenty oraz odpowiednie zagęszczenie podsypki piaszczystej pod fundamenty (w rejonie otw. nr 6-8) oraz podsypki piaszczystej pod posadzki hali. Jako podsypki należy używać gruntów sypkich, różnoziarnistych, dobrze zagęszczalnych, formowanych warstwowo, z jednoczesnym zagęszczaniem mechanicznym, przy zachowaniu wilgotności optymalnej. Zabrania się używania jako zasypki gruntów spoistych które są gruntami wysadzinowymi. Wskaźnik zagęszczenia uformowanej podsypki piaszczystej pod stopy fundamentowe oraz podbudowę i właściwe betonowe posadzki projektowanego obiektu powinien wynosić I S > 0, Z uwagi na stwierdzone warunki gruntowo - wodne i konieczność usunięcia na odkład nasypów niebudowlanych i gleby próchniczej oraz wykonania pod posadzki projektowanego obiektu podsypek piaszczystych zagęszczanych mechanicznie, niezbędny jest stały nadzór geotechniczny podczas robót ziemnych i fundamentowych. 10. Zgodnie z Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), pod względem stopnia skomplikowania warunków gruntowo-wodnych: proste warunki gruntowe, założone posadowienie powyżej zalegania zwierciadła wody gruntowej, złożoności projektowanych obiektów, projektowany obiekt tj. halę produkcyjno - magazynową, zaleca się zaliczyć do II kategorii geotechnicznej. IX. PROJEKT GEOTECHNICZNY Prognoza zmian właściwości podłoża gruntowego w czasie Podłoże gruntowe mogące stanowić warstwę nośną to piaski drobne i średnie (warstwa Ia), w stanie średnio zagęszczonym i korzystnych parametrach geotechnicznych oraz osady spoiste, warstwy IIa i IIb, w stanie twardoplastycznym, o średnio korzystnych parametrach geotechnicznych. Na terenie inwestycji nie stwierdzono niekorzystnych zmian wywołanych przez procesy geodynamiczne. W przypadku możliwości wystąpienia w poziomie posadowienia gruntów spoistych, należy niezwykle starannie prowadzić roboty ziemne i fundamentowe zapewniając zachowanie naturalnej struktury i wilgotności gruntu, które będą decydować w szczególności o bezpiecznej i bezawaryjnej eksploatacji konstrukcji projektowanego obiektu. Przy spełnieniu powyższych warunków, właściwości podłoża gruntowego nie zmienią się podczas realizacji inwestycji ani w trakcie jej użytkowania. Obliczeniowe parametry geotechniczne Wartości obliczeniowych parametrów geotechnicznych należy przyjąć zgodnie z legendą do przekrojów (zał. nr 3). Określenie częściowych współczynników bezpieczeństwa do obliczeń geotechnicznych Do obliczeń geotechnicznych należy przyjąć następujące współczynniki bezpieczeństwa 0,9 i 1,1. Zostały przedstawione na legendzie do przekrojów (zał. nr 3). Określenie oddziaływań gruntu Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 12

13 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym Na przedmiotowej inwestycji występować będzie parcie i odpór gruntu na projektowane stopy fundamentowe i ławy fundamentowe. Do określenia oddziaływań należy użyć metod analitycznych, dotyczących parcia gruntu i odporu gruntu. Model obliczeniowy Podłoże gruntowe w świetle normy PN-81/B na całej części terenu przeznaczonego pod zabudowę należy przyjąć za uwarstwione (w przypadku, gdy do głębokości równej 2B poniżej poziomu posadowienia, B - szerokość największego fundamentu budowli), występować będzie więcej niż jedna warstwa geotechniczna. Model obliczeniowy podłoża gruntowego został przedstawiony na przekrojach geologiczno - inżynierskich (zał. nr ). Obliczenie nośności i osiadania podłoża gruntowego oraz ogólnej stateczności Obliczenie nośności i osiadań zostało wykonane przez konstruktora. Wartości obciążeń powinny uwzględniać oddziaływania od: ciężaru własnego konstrukcji, obciążenia użytkowego, obciążenia śniegiem, obciążenia wiatrem. Ustalenie danych niezbędnych do zaprojektowania fundamentów Dane niezbędne do zaprojektowania fundamentów zostały przedstawione na załączniku nr 3. Do obliczeń należy przyjąć przekroje geotechniczne (geologiczno - inżynierskie) - zał. nr Specyfikacja badań niezbędnych do zapewnienia wymaganej jakości robót ziemnych i specjalistycznych robót geotechnicznych Prace ziemne i fundamentowe związane z wykonawstwem fundamentów, należy prowadzić zgodnie z PN-68/B i PN/B-03020, zwracając szczególną uwagę na staranne wykonanie ostatniej fazy robót ziemnych związanych z wykonaniem wykopów pod fundament. Podłoże pod fundament musi być odebrane przez uprawnionego geologa. Z uwagi na możliwość wystąpowania w poziomie posadowienia fundamentów gruntów spoistych, należy niezwykle starannie prowadzić roboty ziemne i fundamentowe zapewniając zachowanie naturalnej struktury i wilgotności gruntu, które będą decydować w szczególności o bezpiecznej i bezawaryjnej eksploatacji konstrukcji projektowanego obiektu. W szczególności należy przestrzegać następujących zaleceń: w wykopie należy pozostawić warstwę ochronną gruntu o miąższości ca 0,1m ponad projektowanym poziomem posadowienia i usunąć ją ręcznie łopatami bezpośrednio przed przystąpieniem do wylewania chudego betonu, wykopy chronić przed dopływem wody opadowej i z ewentualnych sączeń, wodę gromadząca się w dnie wykopu odprowadzić drenażem do studzienek zbiorczych usytuowanych w narożach i wypompować, z dna wykopu należy usunąć wszelkie naruszone i rozmoczone partie gruntu zastępując je chudym betonem, fundamenty układać na warstwie chudego betonu o grubości ca 0,10m na wyrównane dno wykopu, roboty ziemne prowadzić w okresach suchych z dodatnimi temperaturami. Pozostawienie niezabezpieczonego wykopu na okres zimowy jest niedopuszczalne. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 13

14 Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i Hala produkcyjno - magazynowa Opinia geotechniczna z dokumentacją badań podłoża gruntowego i projektem geotechnicznym Umowna granica przemarzania dla rejonu wynosi 0,8 m. Przemarznięte lub rozmoczone ewentualnie w dnie wykopu grunty należy wybrać i zastąpić materiałem odpowiednio wytrzymałym chudym betonem. Określenie szkodliwości oddziaływań wód gruntowych na obiekt budowlany i sposobów przeciwdziałania tym zagrożeniom Wg badań archiwalnych, rodzime grunty niespoiste i spoiste zalegające w podłożu w poziomie posadowienia są nieagresywne. Symbol środowiska E.T.1.w. grunty stałe, wilgotne, nieagresywne. Ocena powyższa dotyczy niezabezpieczonego betonu z cementu portlandzkiego w warunkach jakie zakłada norma PN-80/B Określenie zakresu niezbędnego monitorowania wybudowanego obiektu budowlanego, obiektów sąsiadujących i otaczającego gruntu, niezbędnego do rozpoznania zagrożeń mogących wystąpić w trakcie robót budowlanych lub w ich wyniku oraz w czasie użytkowania obiektu budowlanego Obiekt ze względu na wielkość został zaklasyfikowany do II kategorii geotechnicznej. Zaleca się prowadzić obserwacje wizualne zachowania się podłoża obiektów i ich otoczenia jak też samych obiektów. Obserwacje należy prowadzić w terminach, zakresie zgodnym z Prawem budowlanym. O p r a c o w a ł: S p r a w d z i ł: mgr M i c h a ł S k r z y p c z a k nr upr. V 1807 (hydrogeologia) nr upr. XI/8/2010 nr upr. XII/9/2010 inż. S t e f a n S k r z y p c z a k nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 14

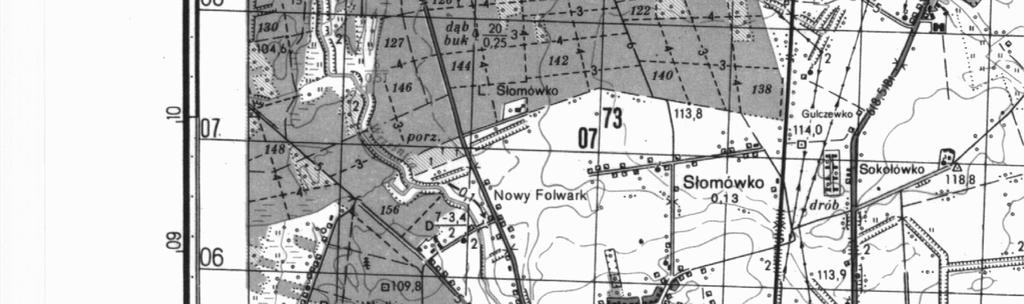

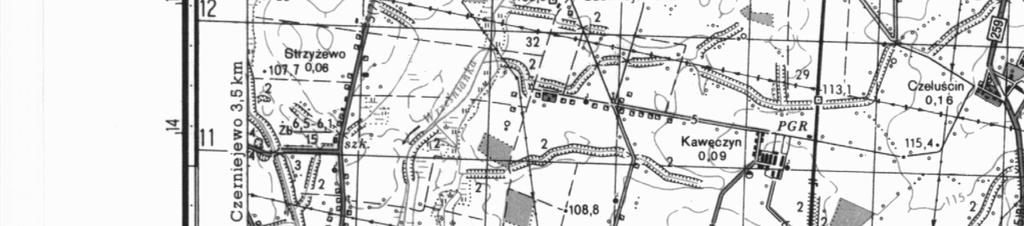

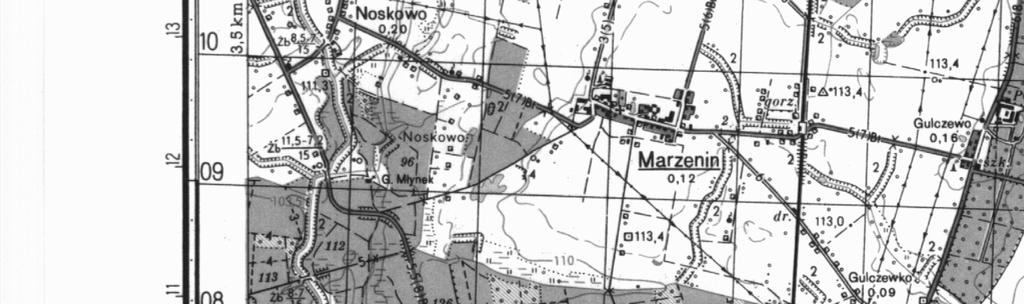

15

16

17

18 OBJAŚNIENIA P A R A M E T R Y GEOLOGICZNE współczynnik materiałowy γ m. Profil stratygraficzno- - litologiczny Opis litologiczno-genetyczno- stratygraficzny L E G E N D A D O P R Z E K R O J Ó W TEMAT: Psary Małe - gm. Września - ul. Nekielska - dz. nr 111/1 i 112 Hala produkcyjno - magazynowa wartości charakterystyczne x /n/ grunty wilgotne wg badań laboratoryjnych ** wg PN 81/B ~~~~~ wartość ustalona metodą A * na podst. tab. nr 3 w normie ρ bez uwzgl.wyporu wody wartość obliczeniowa x /r/ grunty mokre wg badan polowych *** PN 81/B Nr warstwy geotektonicznej Symbol gruntu wg PN 86/B-0248 Wskaźnik geologicznej konsolidacji gruntu Stan gruntu Edometryczny moduł ściśliwości Moduł odkształcania Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna G E O T E C H N I C Z N E Gestość objętościowa Spójność (kohezja) Kąt tarcia wewnetrznego pierwotnej peirwotnego wtórnego w n ρ c u φ u M o M E o E τ f I D I L % t m-3 kpa o kpa kpa kpa kpa kpa wtórnej Zał. nr 3 wg PN 81/B Wytrzymałość na ściskanie Holocen Qh Nasypy nn (Pd, H), niebudowlane (Pd zagl., H) Utwory współczesne Gleba próchnicza Gb (Pd, H) Nasypy niebudowlane oraz gleba próchnicza nie mogą stanowić bezpośredniego podłoża pod projektowaną halę produkcyjno - magazynową, jej posadzki oraz powierzchnie utwardzone i wymaga się ich wybrania do gruntu rodzimego. Pod posadzki wyniesione powyżej poziomu terenu należy zastosować podsypkę piaszczystą zagęszczoną mechanicznie do stopnia zagęszczenia Is minimum 0,95. C Z W A R T O R Z Ę D P l e j s t o c e n fgqp gqp Piaski pylaste, piaski drobne Piaski średnie Gliny piaszczyste, gliny piaszczyste zwięzłe, gliny pylaste, gliny pylaste przewarstwione pyłem Utwory akumulacji rzeczno - lodowcowej Utwory akumulacji lodowcowej Ia 1 Ia 2 Pπ, Pd Ib IIa IIb Pd, Pπ Ps Gp, Gpz, Gπ // Π, Gπ Gpz, Gπ B 16 1,75 0,50* ~~~~ ~~~~ 30, ,90 0,9-0,9 0 0,9 1+-0, ,58 ~~~~ 1,71 27,5-0,65* 16 1,77 ~~~~ ~~~~ 31, ,94 0,9-0,9 0 0,9 1+-0, ,59 ~~~~ 1,75 28,2-14 1,85 0,50* ~~~~ ~~~~ 33, ,00 0,9-0,9 0 0,9 1+-0, ,67 ~~~~ 1,80 29,8-0,15* 12 2,20 34,0 19, ,1 1,1 0,9 0,9 0,9 1+-0,1 0,20* 14-1,98 30,6 17,4-2,15 32,0 18, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,93 28,8 16,5 0,28* 17 2,10 29,0 16, IIc Gp 1,1 1,1 0,9 0,9 0,9 1+-0,1-1,89 26,1 15,0 - Opracował: mgr Michał Skrzypczak
