OPINIA GEOTECHNICZNA

Transkrypt

1 Przedsiębiorstwo "Geo - Well" Usługi geologiczne i Ochrony Środowiska Michał Skrzypczak Pobórka Wielka Białośliwie tel e- mail: info@ geo-well.pl Biuro Rzeczoznawstwa i Ekonomii Środowiska Sadowski i Wspólnicy Spółka Jawna ul. Stachury 9, Środa Wlkp. tel , fax sadowski@codex.pl OPINIA GEOTECHNICZNA DLA LOKALIZACJI PUNKTU SELEKTYWNEGO ZBIERANIA ODPADÓW KOMUNALNYCH DLA PIŁY Nazwa inwestycji Punkt selektywnego zbierania odpadów komunalnych dla Piły Nazwa inwestora i adres Związek Międzygminny "Pilski Region Gospodarki Odpadami Komunalnymi" Piła, ul. Dąbrowskiego 8 Autorzy opracowania inż. S t e f a n S k r z y p c z a k nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) mgr M i c h a ł S k r z y p c z a k nr upr. V 1807 (hydrogeologia) nr upr. XI/8/2010 nr upr. XII/9/2010 Egzemplarz Miejsce/Data opracowania Środa Wielkopolska, październik 2015 r.

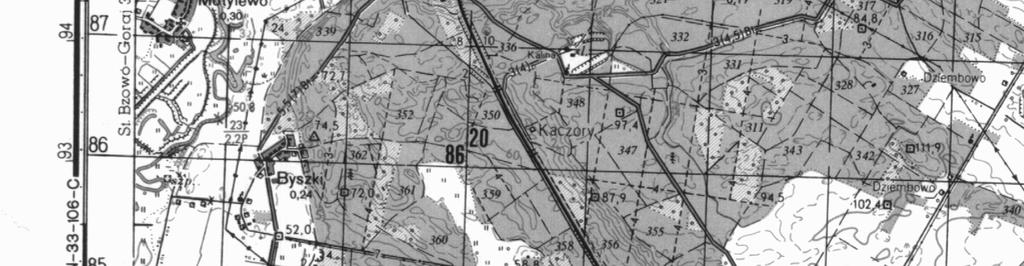

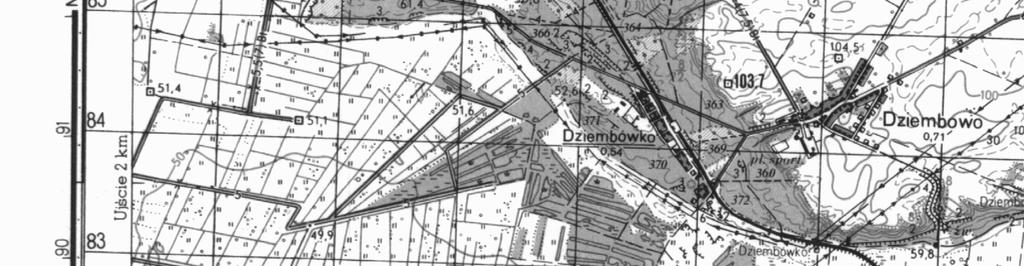

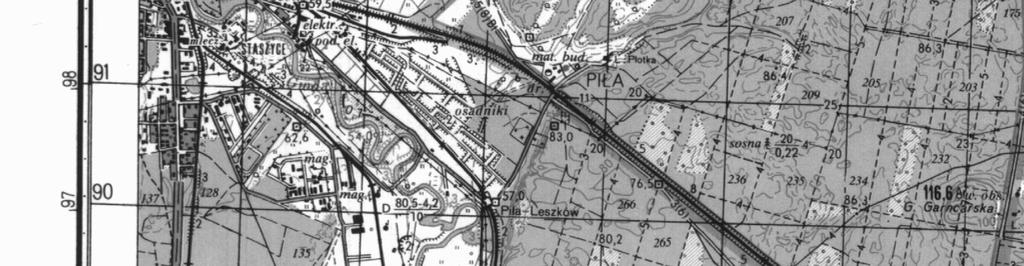

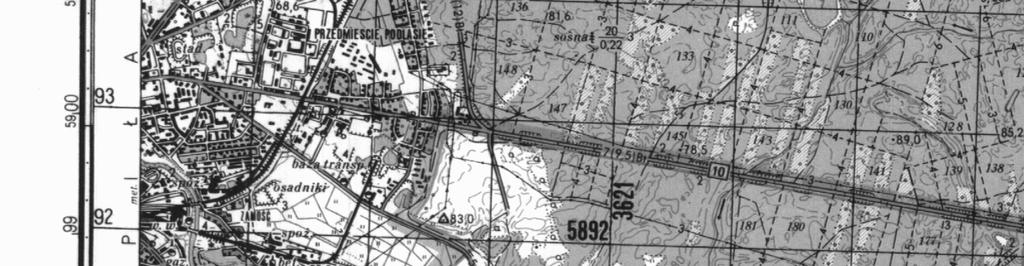

2 Spis treści: 1. Cel opracowania Informacje ogólne Budowa geologiczna Warunki hydrogeologiczne Geotechniczna charakterystyka gruntów Ocena warunków gruntowo - wodnych Wnioski i zalecenia... 3 Spis załączników: zał. nr: Mapa lokalizacyjna w skali 1: Mapa dokumentacyjna w skali 1: Objaśnienia symboli i znaków 2 Legenda do przekroju geologiczno - inżynierskiego 3 Przekrój geologiczno - inżynierski 4 Karta dokumentacyjna otworów geologicznych 5 Karty sodnowań DPL

3 1. Cel opracowania Opinia geotechniczna o warunkach gruntowo - wodnych ma na celu szczegółowe rozpoznanie, ustalenie i określenie właściwości fizyczno mechanicznych podłoża gruntowego dla potrzeb prawidłowego zaprojektowania, jak również wykonawstwa i późniejszej prawidłowej eksploatacji Punktu Selektywnej Zbiórki Odpadów Komunalnych, którego lokalizacja jest projektowana w obrębie działki położonej w Pile. Podstawę formalno prawną do sporządzenia niniejszej dokumentacji stanowią: uzgodniony ze Zleceniodawcą zakres badań geotechnicznych. Niniejsza opinia geotechniczna została wykonana w oparciu o następujące akty prawne: Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), Art. 3 ust. 7 ustawy Prawo geologiczne i górnicze z dn r. (tekst jednolity, Dziennik Ustaw z 2015 r. poz. 196), Art. 34 ust. 3 pkt 4 ustawy Prawo budowlane z dn r. (Dz. U. Nr 89 poz. 41, z późniejszymi zmianami), Polska Norma PN-B-02480;1986 Grunty budowlane. Określenia, symbole, podział i opis gruntów, Polska Norma PN B-04452;2002 Geotechnika. Badania polowe, Polska Norma PN-B-02480:1998 Geotechnika. Terminologia podstawowa, symbole, literowe i jednostki miar, Polska norma PN-B :1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne, Polska Norma PN B Geotechnika. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Wizja lokalna oraz prace i badania terenowe wykonane zostały w dniu r. 2. Informacje ogólne W obrębie działki nr 80/15, położonej w Pile, projektuje się lokalizację i budowę Punktu Selektywnej Zbiórki Odpadów. Punkt Selektywnej Zbiórki Odpadów to utwardzany plac, wyłożony kostką betonową prawdopodobnie na podbudowie z kruszywa łamanego lub z betonu. Na placu ustawione będą kontenery na poszczególne odpady. Na podstawie wskazań zleceniodawcy, w miejscu lokalizacji inwestycji wykonano: 3 otwory badawcze, nierurowane, o Ø 70 mm, do głębokości 2,0 m. Łącznie odwiercono 6,0 m gleby i rodzinnych gruntów sypkich. Wykonane otwory zostały zostały zakończone na głębokości ca: 2,0 m p.p.t., w rodzimych nośnych gruntach sypkich (piaski drobne) akumulacji rzeczno lodowcowej. 3. Budowa geologiczna Na podstawie opisu makroskopowego gruntu z wykonanych otworów stwierdzam, że budowa geologiczna podłoża jest prosta i przedstawia się w następujący sposób: 3

4 gleba próchnicza (piaski drobne z humusem oraz piaski drobne z humusem i ze śmieciami) nawiercone ciągłą warstwą od powierzchni terenu do głębokości ca: 0,3 0,4m p.p.t., grunty nośne, wykształcone są w postaci osadów sypkich akumulacji wodno lodowcowej, reprezentowanych przez piaski drobne oraz piaski drobne z humusem. Występują w postaci ciągłej warstwy, zalegającej ze stropem na głębokości 0,3 0,4m p.p.t. i wierceniami do głębokości 2,0 m p.p.t., spąg nie został przewiercony Szczegółowa budowa geologiczna podłoża przedstawiona została na przekroju geologiczno - inżynierskim (zał. nr 4) oraz karcie dokumentacyjnej otworów geologicznych (zał. nr 5). 3. Warunki hydrogeologiczne Podczas wykonywanych wierceń ( r.), nie stwierdzono występowania wody gruntowej. Stan ten odnosi się do okresu badań. Ocena agresywności środowiska zewnętrznego na podziemne konstrukcje betonowe. Wg badań archiwalnych, rodzime grunty sypkie zalegające w podłożu w poziomie posadowienia są nieagresywne. Symbol środowiska E.T.1.w. grunty stałe, wilgotne, nieagresywne. Ocena powyższa dotyczy niezabezpieczonego betonu z cementu portlandzkiego w warunkach jakie zakłada norma PN-80/B Geotechniczna charakterystyka gruntów Grunty rodzime podzielono na warstwy geotechniczne różniące się genezą, litologią, rodzajem i stanem oraz przestrzenną zmiennością zalegania. Wartość parametru wiodącego dla gruntów sypkich I D - stopień zagęszczenia ustalono metodą A na podstawie interpretacji badania sondą DPL. Inne niezbędne parametry (Wn, q, j, C, Mo) ustalono metodą B z tabel i wykresów zależności podanych w normie PN-81/B oraz literaturze Z. Wiłun Zarys geotechniki. W dokumentowanym podłożu ze względu na genezę i litologię, zróżnicowanie granulometryczne i stan grunty rodzime podzielono na następujące warstwy geotechniczne: grunty sypkie akumulacji wodno - lodowcowej: Warstwa I To piaski drobne oraz piaski drobne z humusem, wilgotne, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D zmieniającym się w zakresie 0,45 0,65. Ze względu na przestrzenną zmienność stopnia zagęszczenia I D wydzielono następujące warstwy: Warstwa Ia To piaski drobne oraz piaski drobne z humusem, wilgotne, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,65. Występują w postaci ciągłej warstwy o miąższości ca: 0,5 0,8m, której strop zalega na głębokości ca: 0,3-0,4 m p.p.t. a spąg na głębokości ca: 0,8 1,2m p.p.t. Warstwa Ib To piaski drobne, wilgotne, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,55. Zalegają wyklinowująca się warstwą w rejonie otw. nr 1 i 3, której strop zalega na głębokości ca: 1,0 1,2m p.p.t. a spąg w otw. nr 1 wierceniem do maksymalnej głębokości 2,0 m p.p.t., nie został przewiercony a w otw. nr 3 zalega na głębokości 1,7m p.p.t. 4

5 Warstwa Ic To piaski drobne, wilgotne, w stanie średnio zagęszczonym, o uogólnionym stopniu zagęszczenia I D = 0,45. Zalegają wyklinowująca się warstwą w rejonie otw. nr 2 i 3, ze stropem na głębokości ca: 0,8 1,7m p.p.t. a spąg wierceniami do maksymalnej głębokości 2,0 m p.p.t., nie został osiągnięty. Szczegółowy obraz budowy geologicznej podłoża z podziałem na warstwy geotechniczne przedstawiono na załączonym przekroju geologiczno - inżynierskim (zał. nr 4) oraz karcie dokumentacyjnej otworów geologicznych (zał. nr 5), a parametry wydzielonych warstw gruntu przedstawiono na legendzie do przekrojów (zał. nr 3). 5. Ocena warunków gruntowo - wodnych Na podstawie wykonanych badań, stwierdza się, że w dokumentowanym podłożu ze względu na: występowanie gruntów nośnych w postaci piasków drobnych (warstwa Ia), w stanie średnio zagęszczonym i korzystnych parametrach wytrzymałościowych, brak występowania zwierciadła wody gruntowej do głębokości 2,0 m p.p.t. panują proste warunki gruntowe. 6. Wnioski i zalecenia podłoże nośne stanowić mogą grunty sypkie warstwy Ia, w stanie średnio zagęszczonym i o korzystnych parametrach wytrzymałościowych, gleba próchnicza występująca ciągłą warstwą o miąższości około 0,3-0,4 m nie może stanowić bezpośredniego podłoża pod powierzchnie utwardzone, fundamenty i posadzki. W początkowej fazie robót ziemnych, należy ją całkowicie usunąć na odkład, z rzutu projektowanych obiektów i później wykorzystać do prac makroniwelacyjnych przy formowaniu trawników i części zielonych wokół obiektów, przegłębienia po usuniętej glebie należy zastąpić, do poziomu projektowanej podbudowy i posadzki pod budynek, podsypką piaszczystą zagęszczoną mechanicznie do wskaźnika zagęszczenia minimum I S > 0,97, jasno określonego w Projekcie budowlanym, do obliczeń statycznych wg I stanu granicznego przyjąć należy wartości obliczeniowe parametrów geotechnicznych, zestawione w tabeli na legendzie do przekroju zał. nr 3 traktując podłoże rodzime jako uwarstwione (z uwagi na występowanie gruntów sypkich i spoistych o zróżnicowanych parametrach wytrzymałościowych), prace ziemne i fundamentowe, należy prowadzić zgodnie z PN-68/B i PN/B zwracając szczególną uwagę na staranne wybranie gleby próchniczej, Zgodnie z Rozporządzeniem Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), pod względem stopnia skomplikowania warunków gruntowo-wodnych: proste warunki gruntowe, wielkości obiektu projektowaną inwestycję tj. Punkt Selektywnej Zbiórki Odpadów Komunalnych zaleca się zaliczyć do I kategorii geotechnicznej. 5

6

7

8

9 L E G E N D A D O P R Z E K R O J Ó W Zał. nr 3 OBJAŚNIENIA GEOLOGICZNE Profil stratygraficzno- - litologiczny TEMAT:Nazwa inwestycji:punkt selektywnego zbierania odpadów komunalnych dla Piły Opis litologiczno-genetyczno- stratygraficzny wartości charakterystyczne współczynnik materiałowy γ m. wartość obliczeniowa x /r/ Nr warstwy geotektonicznej Symbol gruntu wg PN 86/B-0248 P A R A M E T R Y x /n/ Wskaźnik geologicznej konsolidacji gruntu G E O T E C H N I C Z N E grunty wilgotne wg badań laboratoryjnych ** wg PN 81/B ~~~~~ wartość ustalona metodą A * na podst. tab. nr 3 w normie ρ bez uwzgl.wyporu wody grunty mokre wg badan polowych *** PN 81/B Stan gruntu Edometryczny moduł ściśliwości Moduł odkształcania Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna Gestość objętościowa Spójność (kohezja) Kąt tarcia wewnetrznego pierwotnej wtórnej pierwotnego wtórnego wg PN 81/B w n ρ c u φ u M o M E o E τ f I D I L % t m-3 kpa o kpa kpa kpa kpa kpa Wytrzymałość na ściskanie Holocen Qh Gleba próchniczna Utwory współczesne Gb (Pd, H), (Pd, H, śmieci) Gleba próchnicza nie nadaje się jako podłoże pod projektowane powierzchnie utwardzone i wymagane jest jej całkowite usunięcie na odkład, a później wykorzystanie przy pracach makroniwelacyjnych związanych z formowaniem powierzchni zielonych wokół projektowanego obiektu. C Z W A R T O R Z Ę D Plejstocen fgqp Piaski drobne, drobne z humusem Utwory akumulacji rzeczno - lodowcowej Ia Pd, Pd + H Ib Pd Ic Pd 0,65* ~~~~ 16 ~~~~ 1,77 31, ,9-0,9 0,9 1+-0,1-0,55* 1,59 - ~~~~ 28,2 1,75 16 ~~~~ 1,76 30, ,9-0,9 0,9 1+-0,1 1, ~~~~ 27, ,45* ~~~~ 16 ~~~~ 1,74 30, ,9-0,9 0,9 1+-0,1 - ~~~~ ~~~~ 1,57 27,3 - - Opracował: mgr Michał Skrzypczak -
