1 DZIENNIK URZĘDOWY WOJEWÓDZTW MZOWIECKIEGO Warszawa, dnia 9 listopada 2018 r. Poz UCHWŁ NR LXIV RDY MIEJSKIEJ W BRWINOWIE z dnia 26 września 2018 r. w sprawie wprowadzenia Systemu Informacji Gminnej w gminie Brwinów Na podstawie art. 18 ust. 1, art. 40 ust. 2 pkt 3 ustawy z dnia 8 marca 1990 r. o samorządzie gminnym (Dz. U. z 2018 r., poz. 994, 1000, 1349 i 1432) Rada Miejska w Brwinowie uchwala, co następuje: 1. Wprowadza się na terenie gminy Brwinów System Informacji Gminnej, zwany dalej SIG, jako kierunkowy, jednolity zespół elementów, będących nośnikami informacji publicznej, ułatwiający poruszanie się w przestrzeni gminnej oraz umożliwiający szerszy i łatwiejszy dostęp do informacji o gminie, w tym w szczególności o jej zabytkach, instytucjach kultury, atrakcjach turystycznych. 2. Wprowadza się wzory oznakowań oraz zasady stosowania i wykonania poszczególnych elementów SIG, stanowiącego załącznik do niniejszej uchwały. 3. Wysokość nakładów finansowych na wdrożenie SIG w poszczególnych latach będzie każdorazowo ujęta w budżecie rocznym Gminy Brwinów. 4. Wykonanie uchwały powierza się Burmistrzowi Gminy Brwinów. 5. Uchwała wchodzi w życie po upływie 14 dni od dnia publikacji w Dzienniku Urzędowym Województwa Mazowieckiego, z mocą obowiązującą od dnia 1 stycznia 2019 r. Przewodniczący Rady Miejskiej w Brwinowie Sławomir Rakowiecki

2 Dziennik Urzędowy Województwa Mazowieckiego 2 Poz Załącznik do uchwały nr LXIV z dnia 26 września 2018 r. Rady Miejskiej w Brwinowie CEL I ZKRES OPRCOWNI Celem opracowania jest przygotowanie jednolitego Systemu Informacji Gminnej Brwinowa. System swoim zakresem obejmuje nw. elementy informacyjne: 1. Rodzaj informacji R1. Tablice z nazwami ulic (oznakowanie nazw ulic i miejscowości) 2. Rodzaj informacji R2. Tablice adresowe z numerem porządkowym (oznakowanie numeru domu i nazwy ulicy) 3. Rodzaj informacji R3. Informacja kierująca pieszych (drogowskazy do ważniejszych obiektów) 4. Rodzaj informacji R4. Informacja kierująca kierowców (drogowskazy do ważniejszych obiektów) 5. Rodzaj informacji R5. Oznakowanie na przystankach komunikacji miejskiej (nazwy przystanków i znaki D15) 6. Rodzaj informacji R6. Tablice ogłoszeniowe (ogólnodostępne) 7. Rodzaj informacji R7. Tablice informacyjne (w postaci gablot) 8. Rodzaj informacji R8. Tablice z regulaminami lub informacją o obiekcie / patronie 9. Rodzaj informacji R9. Tablice z planem miasta 10.Rodzaj informacji R10. Witacze

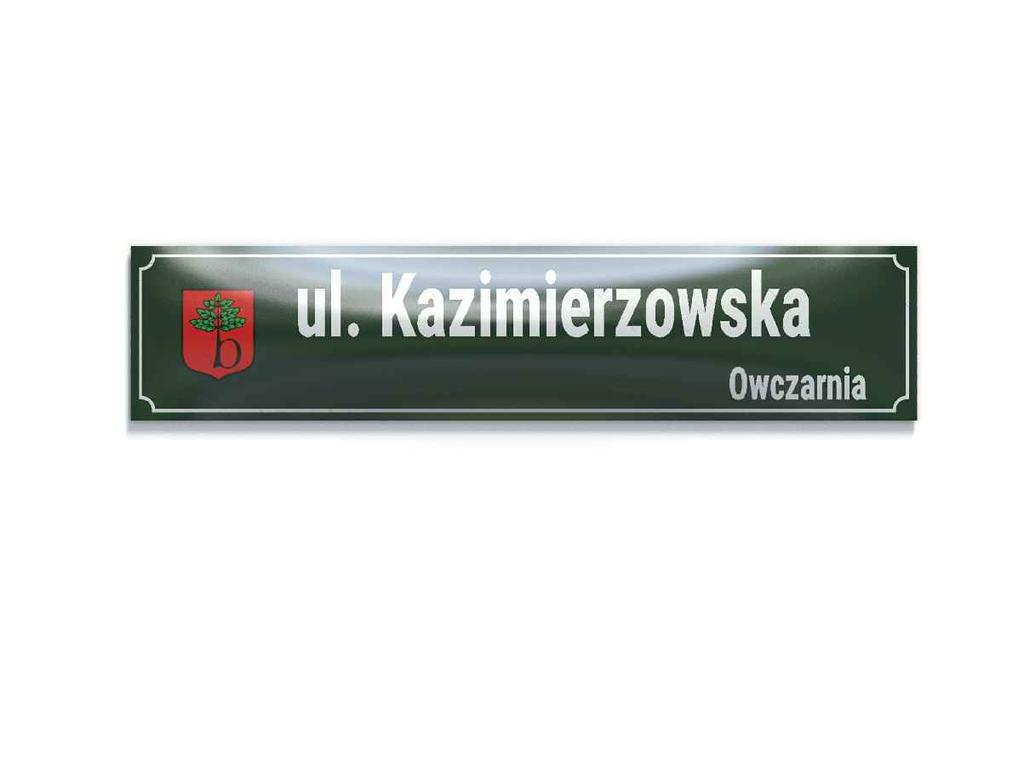

3 Dziennik Urzędowy Województwa Mazowieckiego 3 Poz Rodzaj R1 ELEWCYJNE TBLICE Z NZWMI ULIC WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * stalowa emaliowana tablica elewacyjna, TBLIC Z NZWĄ ULICY N TERENIE MIST BRWINÓW TBLIC Z NZWĄ ULICY N TERENIE MIST BRWINÓW B TBLIC Z NZWĄ ULICY POZ MISTEM BRWINÓW TBLIC Z NZWĄ ULICY POZ MISTEM BRWINÓW Projektowane wymiary tablic [mm]: kolorystyka treści tablic zbliżona do RL: B B RL 9016 RL 6009

4 Dziennik Urzędowy Województwa Mazowieckiego 4 Poz Rodzaj R1 WOLNO STOJĄCE TBLICE Z NZWMI ULIC WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * dwustronna stalowa tablica emaliowana z ramką montażową, * zamontowanie do słupka za pomocą taśm mocujących w kolorze czarnym, * Ø63,5 mm stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie na żelbetowej belce oporowej. wers tablicy B wers tablicy TBLIC Z NZWĄ ULICY POZ MISTEM BRWINÓW TBLIC Z NZWĄ ULICY N TERENIE MIST BRWINÓW Rewers tablicy Rewers tablicy Projektowane wymiary tablic [mm]: B kolorystyka treści tablic zbliżona do RL: RL 9016 RL 6009 kolorystyka ramki montażowej RL: RL 9011 kolorystyka konstrukcji słupka RL: RL 9011 B SCHEMT POSDOWIENI Słupek Kątownik Żelbetowa belka oporowa 100x100x800 ± Żelbetowa belka oporowa 100x100x800 Słupek Kątownik

5 Dziennik Urzędowy Województwa Mazowieckiego 5 Poz Rodzaj R1 WOLNO STOJĄCE TBLICE Z NZWMI ULIC min ± 0

6 Dziennik Urzędowy Województwa Mazowieckiego 6 Poz Rodzaj R1 TBLICE Z NZWMI ULIC RODZJ I WIELKOŚĆ CZCIONEK N TBLICCH Z NZWMI ULIC Uwaga * dla tablic elewacyjnych należy stosować treść jak na tablicach montowanych na słupkach, * w przypadku długich nazw ulic, które nie mieściły by się na tablicach o największym module szerokości, dopuszcza się zmniejszenie wysokości czcionki * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów, * w uzasadnionych przypadkach na terenie miasta Brwinów dopuszcza się wykonanie tablic zgodnie ze wzorem jak dla tablic poza miastem wpisując w nazwie miejscowości "Brwinów" wers tablicy TBLIC Z NZWĄ ULICY N TERENIE MIST BRWINÓW Rewers tablicy / 1200 wers tablicy TBLIC Z NZWĄ ULICY POZ MISTEM BRWINÓW Rewers tablicy Wysokość wielkich liter 102mm Herb bxh = 85x107mm 900 / 1200 Wysokość wielkich liter 36mm Wysokość wielkich liter 72mm Herb bxh = 85x107mm

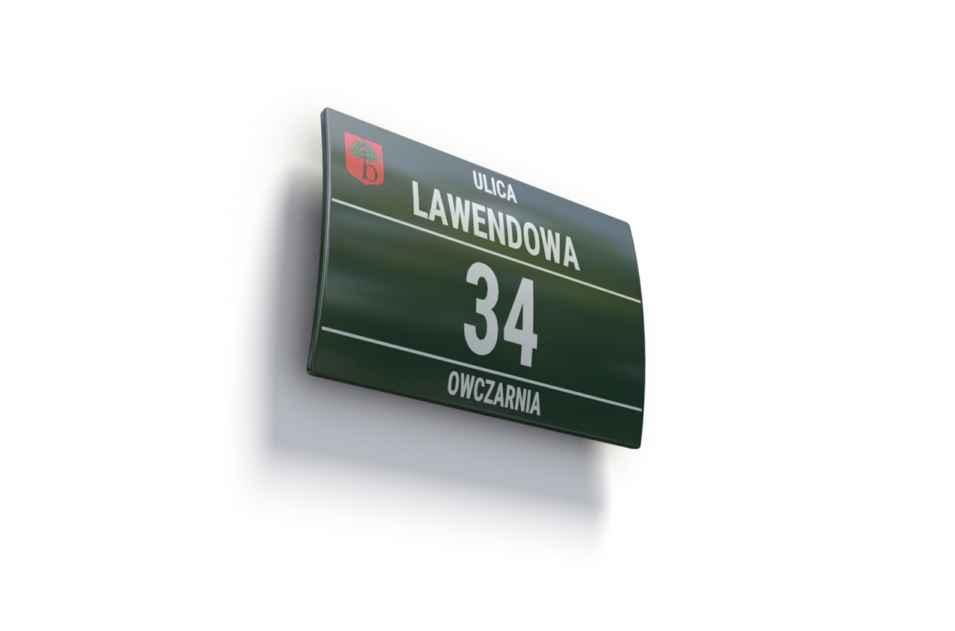

7 Dziennik Urzędowy Województwa Mazowieckiego 7 Poz Rodzaj R2 TBLICE DRESOWE Z NUMEREM PORZĄDKOWYM WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * przetłaczana, aluminiowa tablica elewacyjna, malowana proszkowo, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV, * dopuszcza się stosowanie alternatywnych, tańszych rozwiązań konstrukcyjnych tablicy. TBLIC DRESOW N TERENIE MIST BRWINÓW TBLIC DRESOW N TERENIE MIST BRWINÓW TBLIC DRESOW POZ MISTEM BRWINÓW TBLIC DRESOW POZ MISTEM BRWINÓW B B Projektowane wymiary tablic [mm]: kolorystyka treści tablic zbliżona do RL: B RL 9016 RL 6009 kolorystyka konstrukcji tablic RL: RL 6009

8 Dziennik Urzędowy Województwa Mazowieckiego 8 Poz RODZJ I WIELKOŚĆ CZCIONEK N TBLICCH DRESOWYCH Z NUMEREM PORZĄDKOWYM Uwaga * w przypadku długich nazw ulic, które nie mieściły by się na tablicach o największym module szerokości, dopuszcza się zmniejszenie wysokości czcionki * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R2 TBLICE DRESOWE Z NUMEREM PORZĄDKOWYM TBLIC DRESOW N TERENIE MIST BRWINÓW TBLIC DRESOW POZ MISTEM BRWINÓW Herb bxh = 50x63mm Herb bxh = 50x63mm Wysokość wielkich liter 24mm Wysokość wielkich liter 24mm 300 Wysokość wielkich liter 48mm Wysokość wielkich liter 132mm 300 Wysokość wielkich liter 42mm Wysokość wielkich liter 102mm Wysokość wielkich liter 24mm 450 / / 600

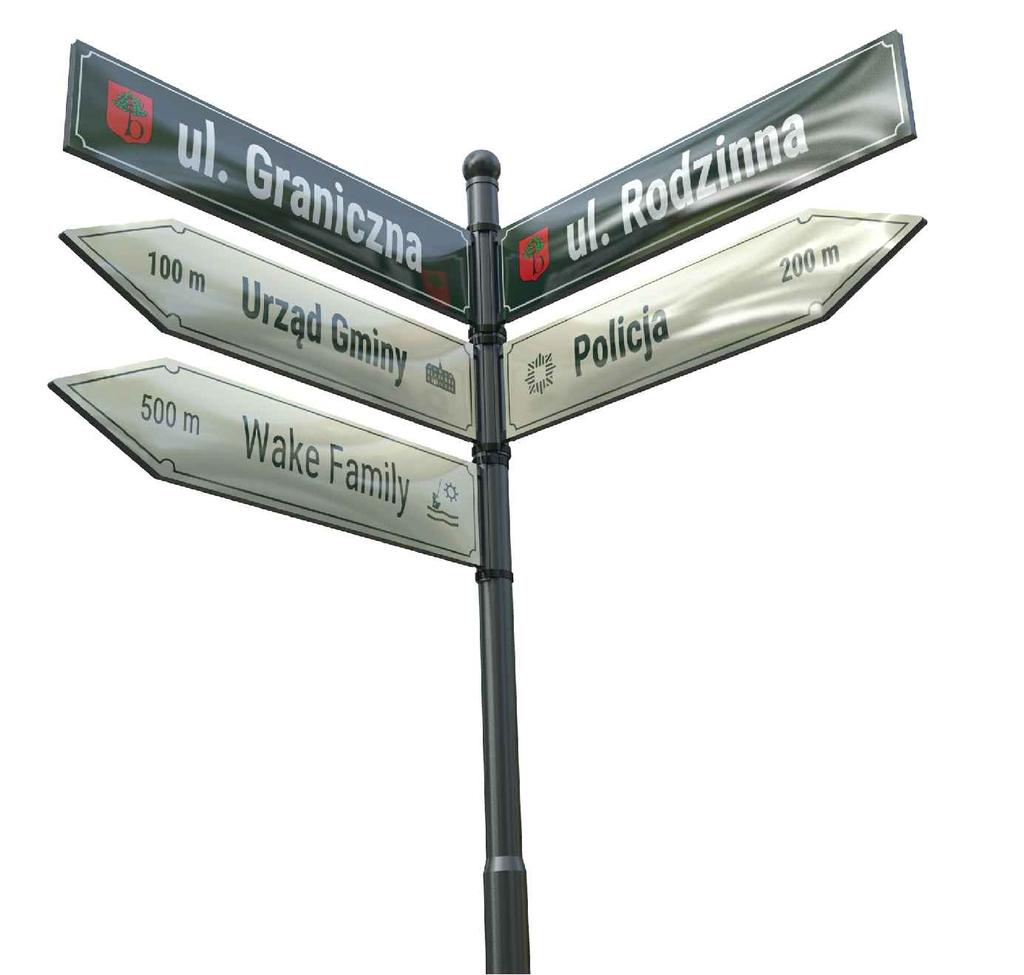

9 Dziennik Urzędowy Województwa Mazowieckiego 9 Poz Rodzaj R3 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * dwustronna stalowa tablica emaliowana z ramką montażową, * zamontowanie do słupka za pomocą taśm mocujących w kolorze czarnym, * dwuczęściowy Ø63,5 mm (część górna) oraz Ø 76,1mm (część dolna) stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie na żelbetowej belce oporowej. kolorystyka treści tablic zbliżona do RL: 200 JEDNOWIERSZOW TBLIC Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH wers tablicy 900 Rewers tablicy RL 1013 RL 6009 kolorystyka ramki montażowej RL: kolorystyka konstrukcji słupka RL: DWUWIERSZOW TBLIC Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH wers tablicy Rewers tablicy RL 9011 RL SCHEMT POSDOWIENI Słupek Kątownik Żelbetowa belka oporowa 100x100x800 ± Żelbetowa belka oporowa 100x100x800 Słupek Kątownik

10 Dziennik Urzędowy Województwa Mazowieckiego 10 Poz Uwaga: * w jednym kierunku dopuszcza się montaż max 4 tablic kierujących * o kolejności umieszczenia paneli drogowskazów w ramach jednego kierunku decyduje odległość od obiektu. Rodzaj R3 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH min ± 0

11 Dziennik Urzędowy Województwa Mazowieckiego 11 Poz RODZJ I WIELKOŚĆ CZCIONEK N TBLICCH Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH Uwaga * dopuszcza się stosowanie tablic z informacją kierującą ruch pieszy do obiektów komercyjnych, jednakże w celu ich odróżnienia, należy w treści stosować czcionkę Roboto Condensed, * wysokość czcionki nazwy obiektu jest zmienna i zależy od długości nazwy obiektu (45-78mm dla tablic jednowierszowych, mm dla tablic dwuwierszowych, * należy stosować max (z przewidzianego przedziału) wysokości czcionki umożliwiającą umieszczenie nazwy obiektu na tabliczce, * wysokość stosowanej czcionki należy stopniować co 6mm. Rodzaj R3 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH wers tablicy JEDNOWIERSZOW TBLIC Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH Rewers tablicy Piktogram w polu bxh = 85x85mm wers tablicy DWUWIERSZOW TBLIC Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH Rewers tablicy Wysokość wielkich liter od 54 do 78mm Wysokość wielkich liter 42mm Piktogram w polu bxh = 85x85mm Wysokość wielkich liter od 48 do 54mm Wysokość wielkich liter 42mm

12 Dziennik Urzędowy Województwa Mazowieckiego 12 Poz Uwaga: * na słupkach z informacją kierującą dla pieszych dopuszcza się montaż tablic z nazwami ulic (rodzaj informacji R1), przy czym tablice te należy montować zawsze na najwyższym poziomie. Rodzaj R3 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL PIESZYCH min ± 0

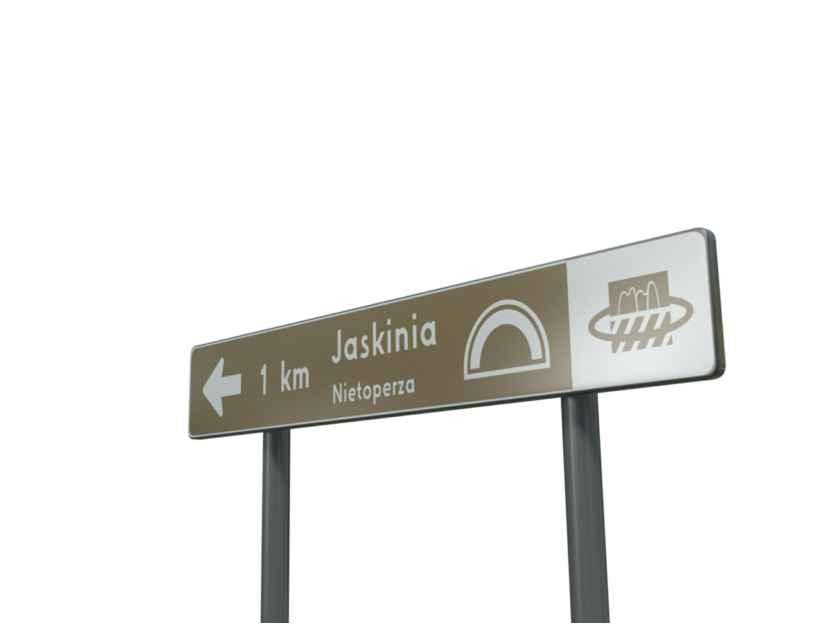

13 Dziennik Urzędowy Województwa Mazowieckiego 13 Poz WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * tablica z blachy stalowej, ocynkowanej, malowanej proszkowo, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV * konstrukcja wsporcza: stalowa, ocynkowana i malowana proszkowo, * należy stosować konstrukcje wsporcze jak dla znaków drogowych (słupki rurowe, kratownicowe) przy czym zaleca się stosowanie konstrukcji wsporczych z cechami biernego bezpieczeństwa wg. PN-EN * konstrukcję wsporczą dobierać w zależności od powierzchni tablicy i warunków terenowych, * posadowienie na fundamentach żelbetowych. Uwaga * w ramach systemu informacji gminnej oznakowanie dojazdu do obiektów turystycznych na samochodowym szlaku turystycznym przewiduje się przy pomocy znaków drogowych typu E-22b, * znak E-22b pod względem treści, kolorystyki, technologii oraz warunków umieszczania na drodze należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach Rodzaj R4 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL RUCHU KOŁOWEGO kolorystyka treści tablic zbliżona do RL: RL 9016 RL 6009 E-22b kolorystyka konstrukcji tablic RL: RL 7035 kolorystyka konstrukcji wsporczej RL: RL 7035

14 Dziennik Urzędowy Województwa Mazowieckiego 14 Poz Uwagi: * nazwy obiektów w przypadku ich długich nazw dopuszcza się pisać dwuwierszowo, * na jednej tablicy dopuszcza się max 5 wierszy informacji kierującej, * na tablicy informacje kierujące rozmieszczone są w hierarchii kierunku (prosto, lewo, prawo) * w ramach jednego kierunku o kolejności umieszczenia informacji decyduje odległość do obiektu, * przy doborze typu wielkości tablic należy kierować się klasą techniczną drogi, parametrami technicznymi drogi, dopuszczalną prędkością na drodze, możliwościami lokalizacji, jakie stwarza istniejące zagospodarowanie terenu oraz istniejące oznakowanie pionowe, a także warunkami widoczności na drodze i skrzyżowaniu, * w przypadku długich nazw, których przedstawienie graficzne nie mieści się na tablicach dwuwierszowych, dopuszcza się zmniejszenie współczynnika szerokości tekstu do 0,85. Rodzaj R4 TBLICE Z INFORMCJĄ KIERUJĄCĄ DL RUCHU KOŁOWEGO wys. wielkich liter Hc Ht (min 1 wiersz; max 5 wierszy tekstu) Bt H Hc WYMIRY [mm] Bt min Ht max Ht min S min H max H TYP TYP S ± 0,00

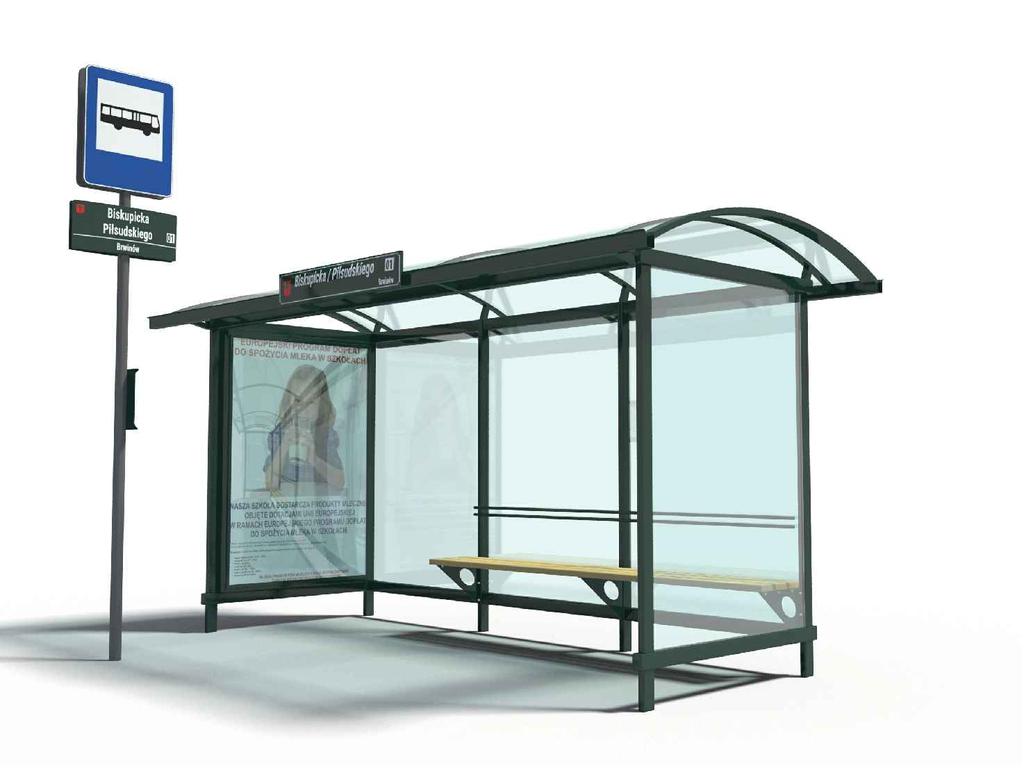

15 Dziennik Urzędowy Województwa Mazowieckiego 15 Poz Rodzaj R5 TBLICZKI N WITCH I SŁUPKCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ

16 Dziennik Urzędowy Województwa Mazowieckiego 16 Poz WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * znak D-15 - dwustronna tablica z blachy stalowej, ocynkowanej, malowanej proszkowo, treść wyklejana zadrukowaną drogową folią odblaskową, * tablica przystankowa - dwustronna aluminiowa, przetłaczana tablica, malowana proszkowo, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV * tablica z rozkładami jazdy - z blachy stalowej ocynkowanej, malowanej proszkowo, wydruki rozkładów jazdy naklejane na powierzchnię tablicy, * stalowy, ocynkowany, malowany proszkowo, * posadowienie: na żelbetowej belce oporowej. Uwaga * znak D-15 należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach jako znak z grupy wielkości S (średni) 750 ZNK D-15 GRUP WIELKOŚCI S wers tablicy Rewers tablicy 380 TBLIC Z ROZKŁDEM JZDY Front 210 Bok Rodzaj R5 TBLICZKI N SŁUPKCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ kolorystyka treści tablicy przystankowej zbliżona do RL: RL 9016 RL 6009 kolorystyka konstrukcji tablicy przystankowej RL: RL 6009 kolorystyka konstrukcji tablicy z rozkładem jazdy RL: RL 6009 kolorystyka konstrukcji znaku D-15 RL: RL 9011 kolorystyka konstrukcji słupka RL: TBLIC PRZYSTNKOW N TERENIE MIST BRWINÓW wers Rewers 700 TBLIC PRZYSTNKOW POZ MISTEM BRWINÓW wers Rewers Słupek Kątownik Żelbetowa belka oporowa 100x100x800 ± 0 SCHEMT POSDOWIENI RL Żelbetowa belka oporowa 100x100x800 Słupek Kątownik

17 Dziennik Urzędowy Województwa Mazowieckiego 17 Poz Uwaga * awers tablic występuje zawsze od strony najazdu, Rodzaj R5 TBLICZKI N SŁUPKCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ WIDOK WERSU TBLIC WIDOK Z BOKU WIDOK REWERSU TBLIC ± 0

18 Dziennik Urzędowy Województwa Mazowieckiego 18 Poz RODZJ I WIELKOŚĆ CZCIONEK N TBLICCH N SŁUPKCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ Uwaga: * w przypadku długich nazw przystanków, które nie mieściły by się na tablicach, dopuszcza się zmniejszenie wysokości czcionki * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R5 TBLICZKI N SŁUPKCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ TBLICZK N SŁUPKU PRZYSTNKOWYM N TERENIE MIST BRWINÓW Herb bxh = 50x63mm wers tablicy Rewers tablicy 300 Wysokość wielkich liter 48mm wers tablicy 700 TBLICZK N SŁUPKU PRZYSTNKOWYM POZ MISTEM BRWINÓW Rewers tablicy Wysokość wielkich liter 60mm Wysokość wielkich liter 42mm Herb bxh = 50x63mm Wysokość wielkich liter 48mm Wysokość wielkich liter 60mm Wysokość wielkich liter 42mm

19 Dziennik Urzędowy Województwa Mazowieckiego 19 Poz WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * jednostronna stalowa tablica emaliowana z ramką montażową, * zamontowanie do konstrukcji dachu wiaty. Rodzaj R5 TBLICZKI N WITCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ TBLICZK N WICIE PRZYSTNKOWEJ N TERENIE MIST BRWINÓW B TBLICZK N WICIE PRZYSTNKOWEJ POZ MISTEM BRWINÓW L/2 L/2 B Projektowane wymiary tablic [mm]: kolorystyka treści tablic zbliżona do RL: B RL 9016 RL 6009 kolorystyka ramki montażowej RL: RL 6009

20 Dziennik Urzędowy Województwa Mazowieckiego 20 Poz RODZJ I WIELKOŚĆ CZCIONEK N TBLICCH N WITCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ Uwaga: * w przypadku długich nazw przystanków, które nie mieściły by się na tablicach o największym module szerokości, dopuszcza się zmniejszenie wysokości czcionki, * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R5 TBLICZKI N WITCH PRZYSTNKOWYCH KOMUNIKCJI MIEJSKIEJ TBLICZK N WICIE PRZYSTNKOWEJ N TERENIE MIST BRWINÓW Herb bxh = 85x107mm Wysokość wielkich liter 72mm 200 Wysokość wielkich liter 54mm 900 / 1200 /1500 Wysokość wielkich liter 36mm TBLICZK N WICIE PRZYSTNKOWEJ POZ MISTEM BRWINÓW Herb bxh = 85x107mm Wysokość wielkich liter 72mm 200 Wysokość wielkich liter 54mm 900 / 1200 /1500 Wysokość wielkich liter 36mm

21 Dziennik Urzędowy Województwa Mazowieckiego 21 Poz Rodzaj R6 TBLICE OGŁOSZENIOWE WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * tablica z gładkiej, pomalowanej płyty drewnopochodnej, * tablica zamontowana do konstrukcji stalowej, ocynkowanej, malowanej proszkowo, * Ø63,5 mm stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie: fundament żelbetowy. kolorystyka treści tablicy zbliżona do RL: RL 9016 RL 6009 kolorystyka tablicy zbliżona do RL: WIDOK FRONT 110 RL 9016 kolorystyka słupka i konstrukcji RL: RL ± 0

22 Dziennik Urzędowy Województwa Mazowieckiego 22 Poz POLE EKSPOZYCJI N TBLICCH OGŁOSZEIOWYCH Uwaga: * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R6 TBLICE OGŁOSZENIOWE Herb bxh = 90x113 mm Czcionka Open Sans Wysokość wielkich liter 42mm Pole nagłówka bxh = 240x900mm Pole ekspozycji bxh = 1850x900mm 1850

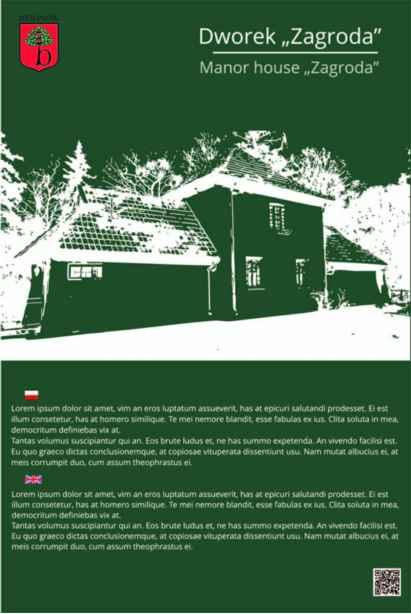

23 Dziennik Urzędowy Województwa Mazowieckiego 23 Poz Rodzaj R7 TBLICE INFORMCYJNE WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * tablica informacyjna w postaci zamykanej, aluminiowej, malowanej proszkowo gabloty, przeszklenie ze szkła bezpiecznego, * Ø63,5 mm stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie: fundament żelbetowy. kolorystyka treści tablicy zbliżona do RL: RL 9016 RL 6009 kolorystyka słupka i konstrukcji tablicy RL: WIDOK FRONT RL 9011 ± 0

24 Dziennik Urzędowy Województwa Mazowieckiego 24 Poz POLE EKSPOZYCJI N TBLICCH INFORMCYJNYCH Uwaga: * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R7 TBLICE INFORMCYJNE Herb bxh = 90x113 mm POLE EKSPOZYCJI TBLICY INFORMCYJNEJ URZĘDU GMINY Czcionka Open Sans Wysokość wielkich liter 42mm Czcionka Open Sans Wysokość wielkich liter 30mm Pole nagłówka bxh = 240x900mm Pole ekspozycji bxh = 1850x900mm Herb bxh = 90x113 mm POLE NGŁÓWK TBLICY INFORMCYJNEJ SOŁECTW Czcionka Open Sans Wysokość wielkich liter 42mm Czcionka Open Sans Wysokość wielkich liter 30mm

25 Dziennik Urzędowy Województwa Mazowieckiego 25 Poz Rodzaj R8 ELEWCYJNE TBLICE Z REGULMINMI LUB INFORMCJĄ O OBIEKCIE / PTRONIE WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * elewacyjna aluminiowa tablica, malowana proszkowo, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV. kolorystyka treści tablicy zbliżona do RL: RL 9016 RL 6009 kolorystyka konstrukcji tablicy RL: RL ± 0

26 Dziennik Urzędowy Województwa Mazowieckiego 26 Poz WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * jednostronna aluminiowa tablica, malowana proszkowo, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV * Ø63,5 mm stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie na żelbetowej belce oporowej. Rodzaj R8 WOLNO STOJĄCE TBLICE Z REGULMINMI LUB INFORMCJĄ O OBIEKCIE / PTRONIE WIDOK FRONT kolorystyka treści tablicy zbliżona do RL: RL 9016 RL 6009 kolorystyka słupka i konstrukcji tablicy RL: ± 0 RL 9011 Słupek Kątownik SCHEMT POSDOWIENI ± Żelbetowa belka oporowa 100x100x800 Słupek Kątownik Żelbetowa belka oporowa 100x100x

27 Dziennik Urzędowy Województwa Mazowieckiego 27 Poz POLE EKPOZYCJI N TBLICCH Z INFORMCJĄ O OBIEKCIE LUB PTRONIE Uwaga * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów, * dopuszcza się korekty w wymiarach i rozmieszczeniu pola opisowego i pola z grafiką celem ich dopasowania do stosowanych formatów grafiki i ilości tekstów. Rodzaj R8 TBLICE Z REGULMINMI LUB INFORMCJĄ O OBIEKCIE / PTRONIE POLE EKPOZYCJI TBLICY Z INFORMCJĄ O OBIEKCIE LUB PTRONIE Herb bxh = 38x48mm Nazwa obiektu / patrona Czcionka Open Sans Wysokość liter wielkich 18mm Nazwa obiektu / patrona w j. angielskim Czcionka Open Sans Wysokość liter wielkich 12mm 90 Pole nagłówka bxh = 400x90mm 265 Pole rysunkowe bxh = 400x265mm z grafiką obiektu lub patrona Pole opisowe bxh = 380x235mm z tłumaczeniem opisu na język Czcionka Open Sans

28 Dziennik Urzędowy Województwa Mazowieckiego 28 Poz Rodzaj R9 TBLICE Z PLNEM MIST WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * tablica z blachy stalowej, ocynkowanej, treść z zadrukowanej folii odblaskowej 1 typu zabezpieczonej przed wpływem promieniowania UV * tablica przytwierdzona do konstrukcji za pomocą ozdobnej ramki, * Ø63,5 mm stalowy, ocynkowany, malowany proszkowo, * zwieńczenie słupka: ozdobna kula z odlewu żeliwnego lub aluminiowego malowana proszkowo bądź element stalowy ocynkowany malowany proszkowo, * posadowienie: fundament żelbetowy. kolorystyka treści tablicy zbliżona do RL: RL 9016 RL 6009 kolorystyka słupka i konstrukcji tablicy RL: WIDOK FRONT RL FRONT TYŁ ± 0

29 Dziennik Urzędowy Województwa Mazowieckiego 29 Poz POLE EKSPOZYCJI N TBLICCH Z PLNEM MIST Uwaga: * należy stosować herb zgodny z obowiązującym wzorem herbu miasta Brwinów. Rodzaj R9 TBLICE Z PLNEM MIST Herb bxh = 115x145 mm POLE EKSPOZYCJI TBLICY Z PLNEM MIST N TERENIE MIST BRWINÓW Czcionka Open Sans Wysokość wielkich liter 60mm Pole nagłówka bxh = 240x1600mm 240 Pole opisowe bxh = 350x960mm Pole mapowe bxh = 1150x960mm z oznaczonym punktem "TU JESTEŚ" TYŁ TBLICY Z PLNEM MIST POLE NGŁÓWK TBLICY Z PLNEM MIST POZ MISTEM BRWINÓW Herb bxh = 115x145 mm Czcionka Open Sans Wysokość wielkich liter 60mm Czcionka Open Sans Wysokość wielkich liter 30mm

30 Dziennik Urzędowy Województwa Mazowieckiego 30 Poz Rodzaj R10 WITCZE WYTYCZNE KONSTUKCYJNO TECHNOLOGICZNE * konstrukcja nośna stalowa, ocynkowana malowana proszkowo, * obudowa z blachy aluminiowej malowanej proszkowo i blachy ze stali nierdzewnej (cokół), * elementy witacza podświetlane, * posadowienie na fundamencie żelbetowym. Uwaga: * dopuszcza sie wersję witacza niepodświetlanego, * dopuszcza się zasilanie oświetlenia witacza z umieszczonej na oddzielnej konstrukcji instalacji solarnej. LOKLIZCJ WITCZY * ul. Biskupicka * ul. Powstańców Warszawy * droga wojewódzka nr kolorystyka treści zbliżona do RL: RL 9016 RL 6009 WERSJ I WERS / REWERS kolorystyka konstrukcji RL: RL 6009 WERSJ II WERS REWERS ±
