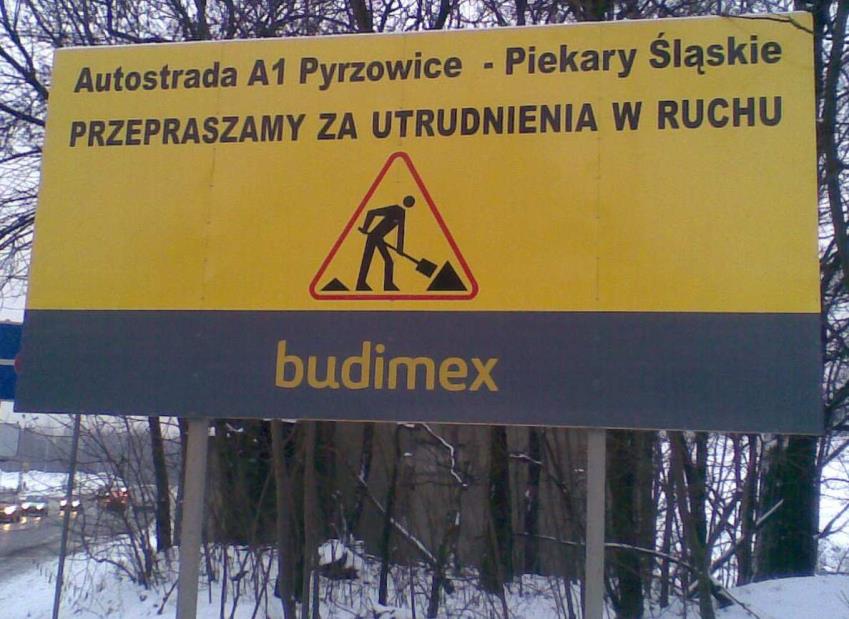

1 I. Budowy drogowej Podstawowy wymagany zakres oznakowania budowy 1. Tablica informacyjna budowy z ogłoszeniem BIOZ [ T5 ] - 1 szt. J e d n o s t r o n n a Tablica żółta, litery i cyfry czarne o wysokości min. 4 cm. Krój czcionki Helvetica Narrow Bold w tytułach i Helvetica Narrow Normal w treści. M a t e r i a ł : lico z blachy ocynkowanej, nogi stalowe. Blachy montowane do konstrukcji stalowej z profili stalowych 30 x 30 mm, zabezpieczone antykorozyjnie. Konstrukcję nośną stanowią dwa słupki grubościenne o wysokości 450 cm i przekroju 60 x 60 mm, zabezpieczone antykorozyjnie. W y m i a r y : 200 x 200 cm, wysokośd dolnej krawędzi od ziemi 200 cm. Wymiary tablicy BIOZ 60x80 cm. T e c h n o l o g i a : wydruk solventowy 720 dpi na folii z laminatem UV chroniącym przed wypłowieniem kolorów Jak montowad należy wykonad dwa wykopy o rozstawie 210 cm na głębokośd ok. 80 cm w wykopie usadowid tablicę tak, by dolna krawędź tablicy była na wysokości min. 200 cm od gruntu wykop zalad betonem równo z poziomem gruntu 2. Tablica o utrudnieniach w ruchu jednostronna [T15a] 4 szt. J e d n o s t r o n n a M a t e r i a ł : nogi stalowe, lico z blachy ocynkowanej. Blachy montowane do konstrukcji stalowej z profili stalowych 30 x 30 mm, zabezpieczone antykorozyjnie. Konstrukcje nośną stanowią dwa słupki grubościenne o wysokości 450 cm i przekroju 80 x 80 mm, zabezpieczone antykorozyjnie. W y m i a r y : 400 x 200 cm, 200 cm od ziemi. T e c h n o l o g i a : wydruk cyfrowy 720 dpi na folii odblaskowej z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowad: należy wykonad dwa wykopy o rozstawie 200 cm na głębokośd ok. 80 cm. W wykopie usadowid tablicę tak, by dolna krawędź tablicy była na wysokości ok. 200 cm od gruntu. Wykop zalad betonem równo z poziomem gruntu

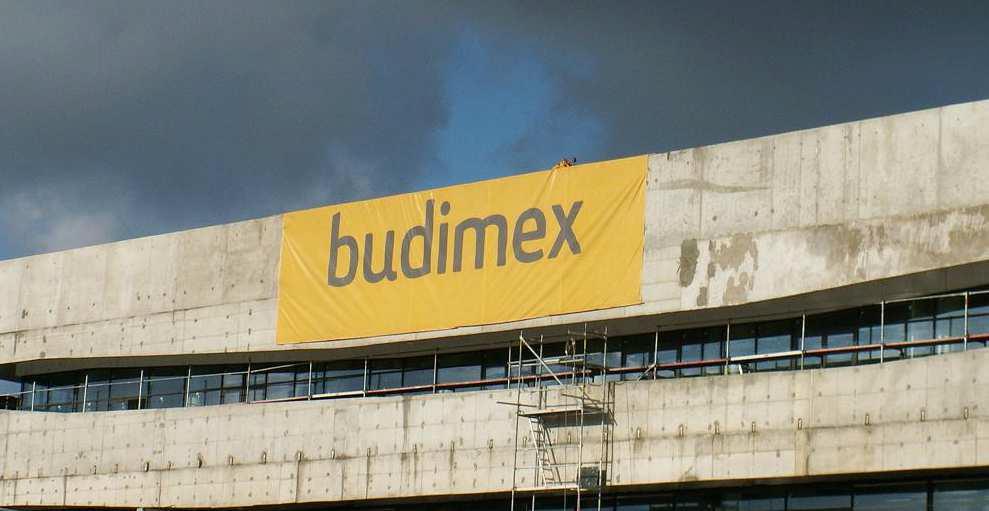

2 GENERALNY WYKONAWCA 3. Tabliczka o zakazie wywieszania ogłoszeń [T1] 4 szt. M a t e r i a ł : blacha ocynkowana. W y m i a r y : wymiar 42 x 22 cm. T e c h n o l o g i a : blacha wyklejona wydrukiem wielkoformatowym solventowym 720 dpi na folii z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowad tabliczki należy umieścid w odległości 60 cm od górnej krawędzi przęsła montaż na ogrodzeniach pełnych za pomocą nitów zrywalnych lub wkrętów samowiercących montaż na ogrodzeniach ażurowych poprzez drutowanie (drutem w otulinie) lub poprzez założenie opasek kablowych (trytytek) 4. Baner standardowy siatka mesh/pełny [B1] 2 szt. baner pełny: M a t e r i a ł : baner frontlit powlekany, gramatura 540 g/m2, przepuszczalnośd 0%. W y m i a r y : 5x1,65 m; T e c h n o l o g i a : wydruk cyfrowy, zgrzew i oczka metalowe co 50 cm. baner typu mesh: M a t e r i a ł : siatka mesh powlekana, gramatura 360 g/m, przepuszczalnośd 40%. W y m i a r y : 5x1,65 m; T e c h n o l o g i a : wydruk cyfrowy, zgrzew i oczka metalowe co 50 cm. Jak montowad banery i siatkę możemy montowad za pomocą opasek

3 kablowych (trytytki zalecane czarne z filtrem UV i szerokości min. 8 mm), a także różnego rodzaju lin i ekspanderów gumowych baner i siatka mają na obwodzie zakute oczka metalowe i montaż może się odbywad tylko poprzez te miejsca. Zabrania się wykonywania dodatkowych otworów samodzielnie należy zwrócid uwagę, aby baner/siatka były zamocowane z wykorzystaniem wszystkich oczek (żadne nie może zostad puste), a także na to, aby baner był równomiernie napięty. W przypadku, gdy jedno oczko będzie zbyt mocno napięte w porównaniu do sąsiednich, może nastąpid jego zerwanie montaż banerów na rusztowaniach, do wysokości 6 m, firma ART montuje w ramach umowy, montaż banerów na elewacjach powyżej 6 m od powierzchni gruntu leży po stronie Budimeksu, ale może byd wykonany również przez firmę ART za dodatkowe wynagrodzenie ustalone indywidualnie 5. Naklejka BHP zaplecza budowy [Nk1] 2 szt. M a t e r i a ł : folia samoprzylepna z laminatem UV chroniącym przed wypłowieniem kolorów. W y m i a r y : 50 x 70 cm. T e c h n o l o g i a : wydruk cyfrowy. Jak montowad: naklejki naklejamy wyłącznie na powierzchnie płaskie, odtłuszczone beznzyną ekstrakcyjną lub alkoholem w celu uniknięcia pęcherzy powietrza przy wyklejaniu nie należy odrywad całego papieru podkładowego. Najpierw odginamy około 2 cm papieru, poźniej pozycjonujemy naklejkę. Następnie powoli odsuwamy papier podkładowy jednocześnie dociskając folię do podłoża, np. szmatką

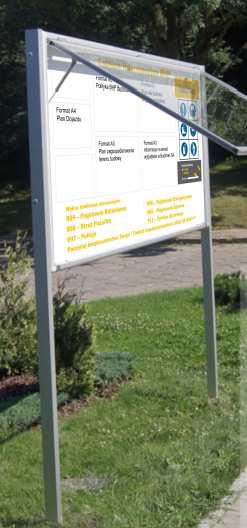

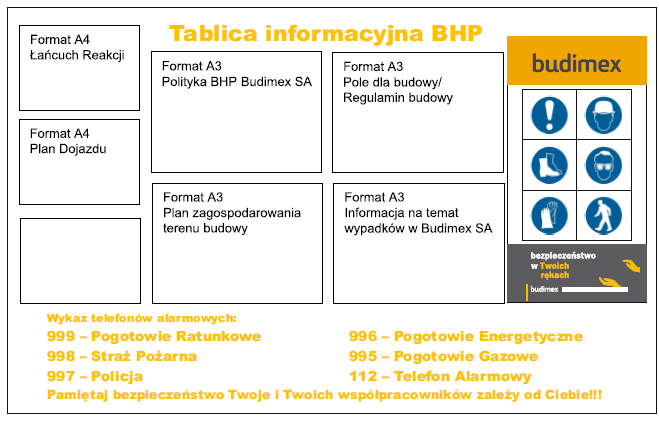

4 6. Tablica BHP Instrukcja wjazdu na budowę [T7] 1 szt. T a b l i c a j e d n o s t r o n n a M a t e r i a ł : blacha ocynkowana. W y m i a r y : 150 x 100 cm. T e c h n o l o g i a : wydruk cyfrowy na folii z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowad: tablicę montujemy przy bramie wjazdowej na budowę, np. na ogrodzeniu, kontenerze, za pomocą opasek kablowych, drutu, wkrętów, itp. opcjonalnie do montażu tablicy konstrukcja stalowa z profili stalowych zabezpieczonych antykorozyjnie, wyceniana indywidualnie 7. Tablica informacyjna BHP [T8b] 2 szt. G a b l o t a j e d n o d r z w i o w a M a t e r i a ł : szyba 4 mm grubości, profile aluminiowe anodowane, kolor srebrny mat, tablica na magnesy w kolorze białym, występuje tylko w opcji z zawiasami, do każdej tablicy są dołączone magnesy. Gablota zamykana na zameczek patentowy, wykonana w standardzie gablot zewnętrznych, dostarczana wraz ze słupkami. W y m i a r y : 160 x 100 cm i grubośd 60 mm. T e c h n o l o g i a : wydruk cyfrowy. Jak montowad należy wykonad dwa wykopy o rozstawie ok. 170 cm na głębokośd ok. 80cm. W wykopie usadowid tablicę tak, aby dolna krawędź tablicy byla na wysokości ok cm od gruntu wykop zalad betonem równo z poziomem gruntu

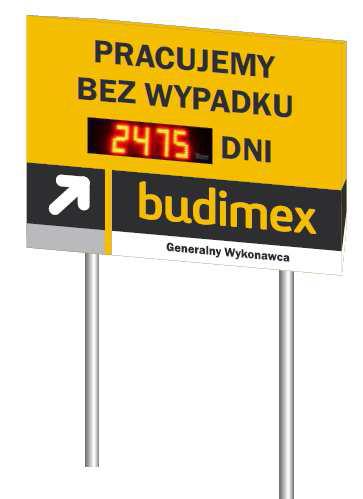

5 8. Tablica magnetyczna o liczbie dni bez wypadku [T11a] 1 szt. J e d n o s t r o n n a M a t e r i a ł : rama stalowa, nogi stalowe z profilu 60 x 40 zabezpieczone antykorozyjnie, lico z blachy ocynkowanej. W komplecie naklejki magnetyczne 4 komplety cyfr 0-9 do montowania na tablicy. W y m i a r y t a b l i c y : 200 x 125 cm, 180 cm od ziemi. T e c h n o l o g i a : wydruk wielkoformatowy z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowad: należy wykonad dwa wykopy o rozstawie 210 cm na głębokośd ok. 80 cm. W wykopie usadowid tablicę tak, by dolna krawędź tablicy była na wysokości ok. 180 cm od gruntu wykop zalad betonem równo z poziomem gruntu

6 9. Baner BHP Pracujemy bezpiecznie [B4] 2 szt. M a t e r i a ł : frontlit powlekany. W y m i a r y : 200 x 100 cm. T e c h n o l o g i a : wydruk cyfrowy, zgrzew i oczka metalowe. Jak montowad: za pomocą opasek kablowych, drutu, wkrętów, itp. w przypadku baneru ważne by wszystkie oczka montażowe były zamocowane i równomiernie napięte 10. Tablica informacyjna Przewidywany termin zakończenia prac [T16b] 2 szt. J e d n o s t r o n n a M a t e r i a ł : nogi stalowe zabezpieczone antykorozyjnie, lico z blachy ocynkowanej. Blachy montowane do konstrukcji stalowej z profili stalowych 30 x 30 mm, zabezpieczone antykorozyjnie, 180 cm od ziemi. Konstrukcje nośną stanowią dwa słupki grubościenne o wysokości 400 cm, przekroju 60 x 60 mm, zabezpieczone antykorozyjnie. Do tablicy dostarczony jest komplet cyfr w formie

7 naklejek. Na tablicy jest nadrukowany szablon ułatwiający rozmieszczenie naklejanych cyfr. W y m i a r y : [T16b] 200 x 150 cm. T e c h n o l o g i a : wydruk cyfrowy 720 dpi na folii z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowd: należy wykonad dwa wykopy o rozstawie odpowiednim do rodzaju tablicy na głębokośd ok. 80 cm. W wykopie usadowid tablicę tak, by dolna krawędź tablicy była na wysokości ok. 180 cm od gruntu wykop zalad betonem równo z poziomem gruntu 11. TABLICE PR-OWE po 4szt z każdego rodzaju. J e d n o s t r o n n a M a t e r i a ł : nogi stalowe, lico z blachy ocynkowanej 1 mm. Konstrukcję nośną stanowią dwa słupki grubościenne o wysokości 350 cm i średnicy 50 mm zabezpieczone antykorozyjnie. W y m i a r y : 150 x 75 cm, 180 cm od ziemi. T e c h n o l o g i a : wydruk cyfrowy 720 dpi na folii z laminatem UV chroniącym przed wypłowieniem kolorów. JAK MONTOWAĆ: 12. Tablica biura budowy prawa/lewa 1szt prawej i 1szt lewej J e d n o s t r o n n a. Opcjonalnie istnieje możliwość zamówienia tablicy dwustronnej. M a t e r i a ł : nogi stalowe, lico z blachy ocynkowanej. Blachy montowane do konstrukcji stalowej z profili stalowych 25 x 25 mm, zabezpieczone antykorozyjnie. Konstrukcje nośną

8 stanowią dwa słupki grubościenne o wysokości i przekroju uzależnionym od wielkości tablicy, zabezpieczone antykorozyjnie. W y m i a r y : 200 x 125 cm lub 100 x 40 cm, 180 cm od ziemi. T e c h n o l o g i a : wydruk cyfrowy 720 dpi na folii z laminatem UV chroniącym przed wypłowieniem kolorów. Jak montowad należy wykonad dwa wykopy o rozstawie odpowiednim do rodzaju tablicy na głębokośd ok. 80 cm. W wykopie usadowid tablicę tak, by dolna krawędź tablicy była na wysokości ok. 180 cm od gruntu wykop zalad betonem równo z poziomem gruntu Ogólne wytyczne : Logotyp, podstawowe kolory Budimex wymogi Logotyp stanowi podstawowy element identyfikacji firmy. Dla zachowania standardu określonego w Księdze Identyfikacji Wizualnej Budimex szczególnie istotne jest i powinno być bezwzględnie przestrzegane stosowanie : - odpowiedniej czcionki, - odpowiedniej kolorystyki, - obszarów pola ochronnego logotypu, - minimalnej wielkości logotypu, - właściwych proporcji logotypu. Wersja podstawowa logotypu Wersje uzupełniające logotypu Dopilnowanie powyższych standardów jest szczególnie istotne w przypadku korzystania z dostawców materiałów, z którymi Budimex nie ma podpisanych umów ramowych, a którzy wykonują jakiekolwiek elementy oznakowania na których widnieje logotyp Budimex
