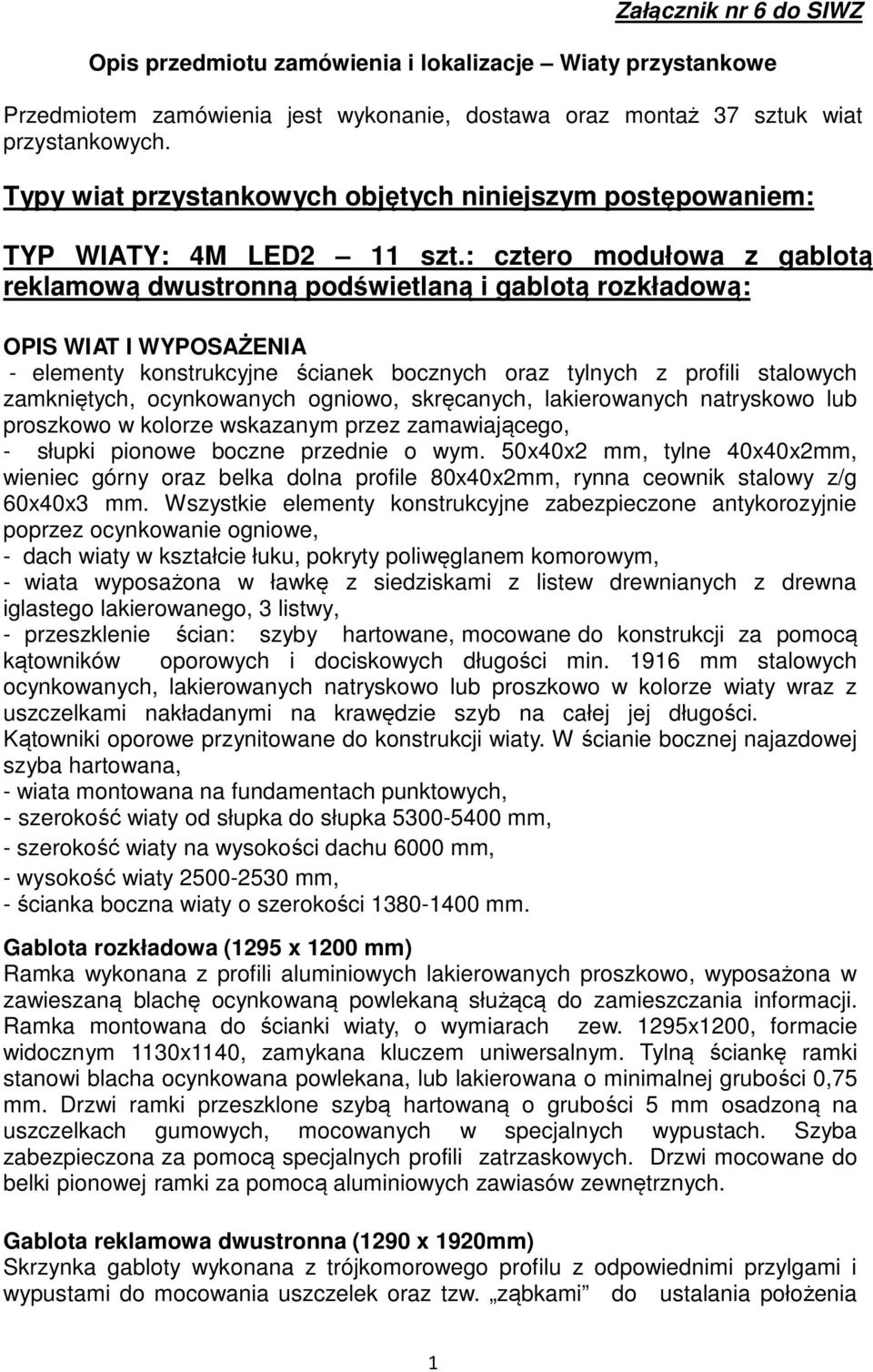

1 Załącznik nr 6 do SIWZ Opis przedmiotu zamówienia i lokalizacje Wiaty przystankowe Przedmiotem zamówienia jest wykonanie, dostawa oraz montaż 37 sztuk wiat przystankowych. Typy wiat przystankowych objętych niniejszym postępowaniem: TYP WIATY: 4M LED2 11 szt.: cztero modułowa z gablotą reklamową dwustronną podświetlaną i gablotą rozkładową: OPIS WIAT I WYPOSAŻENIA - elementy konstrukcyjne ścianek bocznych oraz tylnych z profili stalowych zamkniętych, ocynkowanych ogniowo, skręcanych, lakierowanych natryskowo lub proszkowo w kolorze wskazanym przez zamawiającego, - słupki pionowe boczne przednie o wym. 50x40x2 mm, tylne 40x40x2mm, wieniec górny oraz belka dolna profile 80x40x2mm, rynna ceownik stalowy z/g 60x40x3 mm. Wszystkie elementy konstrukcyjne zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe, - dach wiaty w kształcie łuku, pokryty poliwęglanem komorowym, - wiata wyposażona w ławkę z siedziskami z listew drewnianych z drewna iglastego lakierowanego, 3 listwy, - przeszklenie ścian: szyby hartowane, mocowane do konstrukcji za pomocą kątowników oporowych i dociskowych długości min mm stalowych ocynkowanych, lakierowanych natryskowo lub proszkowo w kolorze wiaty wraz z uszczelkami nakładanymi na krawędzie szyb na całej jej długości. Kątowniki oporowe przynitowane do konstrukcji wiaty. W ścianie bocznej najazdowej szyba hartowana, - wiata montowana na fundamentach punktowych, - szerokość wiaty od słupka do słupka mm, - szerokość wiaty na wysokości dachu 6000 mm, - wysokość wiaty mm, - ścianka boczna wiaty o szerokości mm. Gablota rozkładowa (1295 x 1200 mm) Ramka wykonana z profili aluminiowych lakierowanych proszkowo, wyposażona w zawieszaną blachę ocynkowaną powlekaną służącą do zamieszczania informacji. Ramka montowana do ścianki wiaty, o wymiarach zew. 1295x1200, formacie widocznym 1130x1140, zamykana kluczem uniwersalnym. Tylną ściankę ramki stanowi blacha ocynkowana powlekana, lub lakierowana o minimalnej grubości 0,75 mm. Drzwi ramki przeszklone szybą hartowaną o grubości 5 mm osadzoną na uszczelkach gumowych, mocowanych w specjalnych wypustach. Szyba zabezpieczona za pomocą specjalnych profili zatrzaskowych. Drzwi mocowane do belki pionowej ramki za pomocą aluminiowych zawiasów zewnętrznych. Gablota reklamowa dwustronna (1290 x 1920mm) Skrzynka gabloty wykonana z trójkomorowego profilu z odpowiednimi przylgami i wypustami do mocowania uszczelek oraz tzw. ząbkami do ustalania położenia 1

2 profili obudowy. Drzwi gabloty otwierane na bok, zamontowane do ościeżnicy za pomocą specjalnych zawiasów wewnętrznych ze stali nierdzewnej. Drzwi muszą posiadać specjalne zamki na wklęsły klucz trójkątny pasujący do wszystkich zamków. Drzwi w gablocie przeszklone szybą hartowaną o grubości 5 mm klejoną do aluminiowej ramki. Widoczny format przeszklenia 1150 mm x 1785 mm. Systemowe uszczelki ościeżnicy muszą chronić wnętrze gabloty przed przedostawaniem się pyłów i wody, a otwory wentylacyjne mają zapobiegać parowaniu. Drzwi wyposażone w zabezpieczenie wykonane ze stali nierdzewnej, chroniące otwarte drzwi przed wyrywaniem przez podmuchy wiatru. Gablota reklamowa wyposażona w matówkę z PMMA rozpraszającą światło grubości 4 mm, która służy jako tło dla eksponowanych plakatów i do rozproszenia światła. Matówka zawieszana na uchwytach. Matówka z otworami umożliwiającymi włożenie dłoni. Na matówce zamontowane rolkowo grawitacyjne uchwyty plakatu pozwalające na wielokrotne, szybkie zawieszanie plakatu bez jego uszkodzenia. Uchwyty mają pozwalać na wielokrotną wymianę plakatu oraz poprawienie jego położenia. Wewnętrzna instalacja elektryczna gabloty o napięciu 230V wraz z wyłącznikiem różnicowo prądowym, służąca do podświetlenia skrzynki gabloty. Do oświetlenia zastosowane moduły LED o mocy min. 36 W rozmieszczone na 2 pionowych wewnętrznych krawędziach ościeżnicy, zapewniające równomierne podświetlenie całej powierzchni. Gablota musi posiadać certyfikat CE potwierdzający, że gablota spełnia wymagania aktualnych norm w przypadku urządzeń niskonapięciowych, wydane przez niezależny organ certyfikujący. TYP WIATY: 4M LED1 17 szt. cztero modułowa z gablotą reklamową jednostronną podświetlaną (do wnętrza) i gablotą rozkładową: OPIS WIAT I WYPOSAŻENIA - elementy konstrukcyjne ścianek bocznych oraz tylnych z profili stalowych zamkniętych, ocynkowanych ogniowo, skręcanych, lakierowanych natryskowo lub proszkowo w kolorze wskazanym przez zamawiającego, - słupki pionowe boczne przednie o wym. 50x40x2 mm, tylne 40x40x2mm, wieniec górny oraz belka dolna profile 80x40x2mm, rynna ceownik stalowy z/g 60x40x3 mm. Wszystkie elementy konstrukcyjne zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe, - dach wiaty w kształcie łuku, pokryty poliwęglanem komorowym, - wiata wyposażona w ławkę z siedziskami z listew drewnianych z drewna iglastego lakierowanego, 3 listwy, - przeszklenie ścian: szyby hartowane, mocowane do konstrukcji za pomocą kątowników oporowych i dociskowych długości min mm stalowych ocynkowanych, lakierowanych natryskowo lub proszkowo w kolorze wiaty wraz z uszczelkami nakładanymi na krawędzie szyb na całej jej długości. Kątowniki oporowe przynitowane do konstrukcji wiaty. W ścianie bocznej najazdowej szyba hartowana, - wiata montowana na fundamentach punktowych, - szerokość wiaty od słupka do słupka mm, - szerokość wiaty na wysokości dachu 6000 mm, 2

3 - wysokość wiaty mm, - ścianka boczna wiaty o szerokości mm. Gablota rozkładowa (1295 x 1200 mm) Ramka wykonana z profili aluminiowych lakierowanych proszkowo, wyposażona w zawieszaną blachę ocynkowaną powlekaną służącą do zamieszczania informacji. Ramka montowana do ścianki wiaty, o wymiarach zew. 1295x1200, formacie widocznym 1130x1140, zamykana kluczem uniwersalnym. Tylną ściankę ramki stanowi blacha ocynkowana powlekana, lub lakierowana o minimalnej grubości 0,75 mm. Drzwi ramki przeszklone szybą hartowaną o grubości 5 mm osadzoną na uszczelkach gumowych, mocowanych w specjalnych wypustach. Szyba zabezpieczona za pomocą specjalnych profili zatrzaskowych. Drzwi mocowane do belki pionowej ramki za pomocą aluminiowych zawiasów zewnętrznych. Gablota reklamowa jednostronna (1290 x 1920mm) Skrzynka gabloty wykonana z trójkomorowego profilu z odpowiednimi przylgami i wypustami do mocowania uszczelek oraz tzw. ząbkami do ustalania położenia profili obudowy. Drzwi gabloty otwierane na bok, zamontowane do ościeżnicy za pomocą specjalnych zawiasów wewnętrznych ze stali nierdzewnej. Drzwi muszą posiadać specjalne zamki na wklęsły klucz trójkątny pasujący do wszystkich zamków. Drzwi w gablocie przeszklone szybą hartowaną o grubości 5 mm klejoną do aluminiowej ramki. Widoczny format przeszklenia 1150 mm x 1785 mm. Systemowe uszczelki ościeżnicy muszą chronić wnętrze gabloty przed przedostawaniem się pyłów i wody, a otwory wentylacyjne mają zapobiegać parowaniu. Drzwi wyposażone w zabezpieczenie wykonane ze stali nierdzewnej, chroniące otwarte drzwi przed wyrywaniem przez podmuchy wiatru. Gablota reklamowa wyposażona w matówkę z PMMA rozpraszającą światło grubości 4 mm, która służy jako tło dla eksponowanych plakatów i do rozproszenia światła. Matówka zawieszana na uchwytach. Matówka z otworami umożliwiającymi włożenie dłoni. Na matówce zamontowane rolkowo grawitacyjne uchwyty plakatu pozwalające na wielokrotne, szybkie zawieszanie plakatu bez jego uszkodzenia. Uchwyty mają pozwalać na wielokrotną wymianę plakatu oraz poprawienie jego położenia. Wewnętrzna instalacja elektryczna gabloty o napięciu 230V wraz z wyłącznikiem różnicowo prądowym, służąca do podświetlenia skrzynki gabloty. Do oświetlenia zastosowane moduły LED o mocy min. 36 W rozmieszczone na 2 pionowych wewnętrznych krawędziach ościeżnicy, zapewniające równomierne podświetlenie całej powierzchni od wewnętrznej strony wiaty. Gablota musi posiadać certyfikat CE potwierdzający, że gablota spełnia wymagania aktualnych norm w przypadku urządzeń niskonapięciowych, wydane przez niezależny organ certyfikujący. TYP WIATY: 4M 8 szt.: cztero modułowa z gablotą rozkładową, bez gabloty reklamowej: OPIS WIAT I WYPOSAŻENIA - elementy konstrukcyjne ścianek bocznych oraz tylnych z profili stalowych zamkniętych, ocynkowanych ogniowo, skręcanych, lakierowanych natryskowo lub 3

4 proszkowo w kolorze wskazanym przez zamawiającego, - słupki pionowe boczne przednie o wym. 50x40x2 mm, tylne 40x40x2mm, wieniec górny oraz belka dolna profile 80x40x2mm, rynna ceownik stalowy z/g 60x40x3 mm. Wszystkie elementy konstrukcyjne zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe, - dach wiaty w kształcie łuku, pokryty poliwęglanem komorowym, - wiata wyposażona w ławkę z siedziskami z listew drewnianych z drewna iglastego lakierowanego, 3 listwy, - przeszklenie ścian: szyby hartowane, mocowane do konstrukcji za pomocą kątowników oporowych i dociskowych długości min mm stalowych ocynkowanych, lakierowanych natryskowo lub proszkowo w kolorze wiaty wraz z uszczelkami nakładanymi na krawędzie szyb na całej jej długości. Kątowniki oporowe przynitowane do konstrukcji wiaty. W ścianie bocznej najazdowej szyba hartowana, - wiata montowana na fundamentach punktowych, - szerokość wiaty od słupka do słupka mm, - szerokość wiaty na wysokości dachu 6000 mm, - wysokość wiaty mm, - ścianka boczna wiaty o szerokości mm. Gablota rozkładowa (1295 x 1200 mm) Ramka wykonana z profili aluminiowych lakierowanych proszkowo, wyposażona w zawieszaną blachę ocynkowaną powlekaną służącą do zamieszczania informacji. Ramka montowana do ścianki wiaty, o wymiarach zew. 1295x1200, formacie widocznym 1130x1140, zamykana kluczem uniwersalnym. Tylną ściankę ramki stanowi blacha ocynkowana powlekana, lub lakierowana o minimalnej grubości 0,75 mm. Drzwi ramki przeszklone szybą hartowaną o grubości 5 mm osadzoną na uszczelkach gumowych, mocowanych w specjalnych wypustach. Szyba zabezpieczona za pomocą specjalnych profili zatrzaskowych. Drzwi mocowane do belki pionowej ramki za pomocą aluminiowych zawiasów zewnętrznych. TYP WIATY: 3M 1 szt.: trzy modułowa z gablotą rozkładową, bez gabloty reklamowej: OPIS WIAT I WYPOSAŻENIA - elementy konstrukcyjne ścianek bocznych oraz tylnych z profili stalowych zamkniętych, ocynkowanych ogniowo, skręcanych, lakierowanych natryskowo lub proszkowo w kolorze wskazanym przez zamawiającego, - słupki pionowe boczne przednie o wym. 50x40x2 mm, tylne 40x40x2mm, wieniec górny oraz belka dolna profile 80x40x2mm, rynna ceownik stalowy z/g 60x40x3 mm. Wszystkie elementy konstrukcyjne zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe, - dach wiaty w kształcie łuku, pokryty poliwęglanem komorowym, - wiata wyposażona w ławkę z siedziskami z listew drewnianych z drewna iglastego lakierowanego, 3 listwy, - przeszklenie ścian: szyby hartowane, mocowane do konstrukcji za pomocą kątowników oporowych i dociskowych długości min mm stalowych ocynkowanych, lakierowanych natryskowo lub proszkowo w kolorze wiaty wraz z uszczelkami nakładanymi na krawędzie szyb na całej jej długości. Kątowniki oporowe przynitowane do konstrukcji wiaty. W ścianie bocznej najazdowej 4

5 szyba hartowana, - wiata montowana na fundamentach punktowych, - szerokość wiaty od słupka do słupka mm, - szerokość wiaty na wysokości dachu 4650 mm, - wysokość wiaty mm, - ścianka boczna o szerokości mm. Gablota rozkładowa (1295 x 1200 mm) Ramka wykonana z profili aluminiowych lakierowanych proszkowo, wyposażona w zawieszaną blachę ocynkowaną powlekaną służącą do zamieszczania informacji. Ramka montowana do ścianki wiaty, o wymiarach zew. 1295x1200, formacie widocznym 1130x1140, zamykana kluczem uniwersalnym. Tylną ściankę ramki stanowi blacha ocynkowana powlekana, lub lakierowana o minimalnej grubości 0,75 mm. Drzwi ramki przeszklone szybą hartowaną o grubości 5 mm osadzoną na uszczelkach gumowych, mocowanych w specjalnych wypustach. Szyba zabezpieczona za pomocą specjalnych profili zatrzaskowych. Drzwi mocowane do belki pionowej ramki za pomocą aluminiowych zawiasów zewnętrznych. Dodatkowe informacje: Elementy stalowe wszystkich wiat w kolorze RAL Wszystkie wiaty wyposażone w znak drogowy D15. Rysunki: Poniższe rysunki są materiałem poglądowym. Rys.1 4M LED 2 Wiata 4 modułowa z gablotą reklamową z dwustronnym podświetleniem. 11 szt. ROZKŁADOWA ŁAWKA DREWNIANA REKLAMOWA SZKŁO 5

6 Rys.2 4M LED 1 Wiata 4 modułowa z gablotą reklamową z jednostronnym podświetleniem. 17 szt. ROZKŁADOWA ŁAWKA DREWNIANA REKLAMOWA SZKŁO Rys.3 4M Wiata 4 modułowa bez gabloty reklamowej 8 szt. ROZKŁĄDOWA ŁAWKA DREWNIANA SZKŁO 6

7 Rys.4 3M Wiata 3 modułowa bez gabloty reklamowej 1 szt. ROZKŁADOWA ŁAWKA DREWNIANA SZKŁO 7

8 Lokalizacja wiat Wiata typu 4M LED2 11 szt. NAZWA I NR PRZYSTANKU ULICA KIERUNEK PLANETARIUM Piłsudskiego Dworcowa PLANETARIUM Piłsudskiego Centrum HALA URANIA Piłsudskiego Centrum HALA URANIA Piłsudskiego Dworcowa DWORCOWA-PRZYCHODNIA 90 Dworcowa Dworzec Główny PKP WYSOKA BRAMA 40 Pl. Jedności Słowiańskiej Pieniężnego PLAC ROOSEVELTA 31 Szrajbera Centrum PLAC ROOSEVELTA 44 Mochnackiego Grunwaldzka KRASICKIEGO-WILCZYŃSKIEGO 398 Krasickiego Wańkowicza CARREFOUR 313 Krasickiego Synów Pułku PARTYZANTÓW 72 Partyzantów Dworzec Główny PKP Wiata typu 4M LED1 17 szt. NAZWA I NR PRZYSTANKU ULICA KIERUNEK STADION STOMIL Piłsudskiego Wyszyńskiego STADION STOMIL - 89 Piłsudskiego Dworcowa DWORCOWA Piłsudskiego Dworcowa DWORCOWA-PRZYCHODNIA - 96 Dworcowa Żołnierska SZPITAL DZIECIĘCY 153 Żołnierska Kościuszki SZPITAL DZIECIĘCY 158 Żołnierska Dworcowa SZPITAL WOJEWÓDZKI 157 Żołnierska Dworcowa TEATR IM. S. JARACZA Maja Centrum TEATR IM. S. JARACZA 71 1-Maja Partyzantów PLAC ROOSEVELTA 25 Śliwy Warszawska PIŁSUDSKIEGO 98 Wyszyńskiego Żołnierska PIŁSUDSKIEGO 88 Wyszyńskiego Piłsudskiego PSTROWSKIEGO 87 Wyszyńskiego Żołnierska PSTROWSKIEGO 99 Wyszyńskiego Synów Pułku CARREFOUR 319 Krasickiego Wilczyńskiego BOENIGKA 320 Krasickiego Wilczyńskiego BOENIGKA 312 Krasickiego Wańkowicza Wiata typu 4M 8 szt. NAZWA I NR PRZYSTANKU ULICA KIERUNEK SZPITAL DZIECIĘCY 149 Dworcowa Piłsudskiego DOM KULTURY AGORA 152 Żołnierska Dworcowa DOM KULTURY AGORA 159 Żołnierska Wyszyńskiego OSIEDLE PODGRODZIE 4 Warszawska Kortowo SYNÓW PUŁKU 315 Synów Pułku Pstrowskiego SYNÓW PUŁKU 317 Krasickiego Wańkowicza WAŃKOWICZA 318 Krasickiego Wilczyńskiego WAŃKOWICZA 314 Krasickiego Synów Pułku Wiata typu 3M 1 szt. NAZWA I NR PRZYSTANKU ULICA KIERUNEK SZPITAL DZIECIĘCY 132 Dworcowa Pstrowskiego Sporządził: Cezariusz Wiśniewski 8
