FluidAqua Mobil FAM 5

Transkrypt

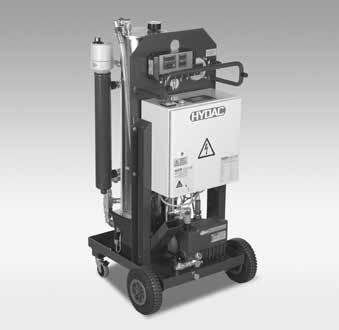

1 FluidAqua Mobil FAM 5 Opis Agregat FluidAqua Mobil FAM 5 służy do odwadniania, odgazowywania i filtrowania olejów hydraulicznych i smarnych. Działa na zasadzie odwadniania próżniowego i służy do oddzielania wody i gazów w stanie wolnym i rozpuszczonym. Dzięki zastosowaniu technologii filtracji HYDAC Dimicron, charakteryzującej się wysoką pochłanialnością zanieczyszczeń stałych oraz wydajnością filtracji, agregat FAM 5 pracuje bardzo ekonomicznie. Dzięki bardzo kompaktowej i mobilnej konstrukcji znakomicie nadaje się do zastosowań serwisowych. W wersji stacjonarnej oferuje doskonałą, ciągłą ochronę w zastosowaniach, w których konieczna jest optymalna filtracja cieczy roboczych, ponieważ zawierają one drogie biooleje lub ciecze trudnopalne, bądź tam, gdzie do układu często dostaje się woda. Cechy szczególne zniewielki, kompaktowy i prosty w obsłudze agregat ze sterowaniem Siemens LOGO! i panelem obsługowym umożliwia szybkie wdrożenie podczas serwisu lub w sytuacji awaryjnej zbezpieczny i wygodny w zastosowaniach stacjonarnych i ciągłych dzięki rozbudowanym funkcjom kontrolnym zopcjonalnie zintegrowana grzałka w celu zwiększenia wydajności odwadniania, w szczególności w przypadku olejów o niskiej temperaturze lub wysokiej lepkości zopcjonalnie zintegrowany moduł pomiaru zawartości wody i cząstek z ciągłym wyświetlaniem zmierzonych wartości, przechowywaniem danych oraz sterowaniem agregatem znajniższa zawartość wody resztkowej, gazu i zanieczyszczeń stałych umożliwia dłuższe odstępy pomiędzy wymianą oleju, zapewnia lepszą trwałość komponentów i większą dostępność maszyn, a zatem ogranicza koszty cyklu życia urządzeń (LCC) Dane techniczne Wielkości przepływu przy Hz 5 l/min Dopuszczalne ciecze ** Ciecze kompatybilne z uszczelnieniami NBR: Oleje mineralne wg DIN Oleje przekładniowe wg DIN 51517, Ciecze kompatybilne z uszczelnieniami FKM (FPM, Viton ): Estry syntetyczne (HEES) DIN 51524/2 Oleje roślinne (HETG, HTG) Oleje hydrauliczne trudnopalne HFD-R (z wyłączeniem czystych estrów fosforanowych, które to wymagają uszczelnień typu EPDM) Materiał uszczelniający NBR lub FKM (FPM, Viton ) patrz tabliczka znamionowa Medium robocze Wielkość filtra cieczy OLF 5 Wkład filtracyjny filtra cieczy N5DMxxx (xxx = dokładność filtracji) Zamówienie dodatkowego wkładu filtracyjnego,patrz tabela Wkłady filtracyjne filtra cieczy Wskaźnik zanieczyszczeń Różnicowy przełącznik ciśnienia z możliwośćią wyłączenia agregatu w przypadku zabrudzenia filtra Typ pompy próżniowej Pompa łopatkowa Typ pompy do napełniania / opróżniania Pompa zębata Ciśnienie robocze (wylot) 0 8 bar / psi Dopuszczalne ciśnienie na przyłączu -0,2 1 bar / -2,9 14,5 psi ssawnym agregatu (bez węży ssących) Dopuszczalny 15 3 mm²/s bez zintegrowanej grzałki zakres lepkości roboczej ** 15 5 mm²/s ze zintegrowaną grzałką Dopuszczalny zakres lepkości dla mm²/s przy wyposażeniu pomiaru techniką pomiarową cząstek techniczno-pomiarowym ACS, AC Zakres temperatur cieczy ** C / 176 F Temperatura otoczenia ** 0 40 C / F Zakres temperatury składowania 0 40 C / F Względna wilgotność otoczenia ** Pobór mocy elektrycznej (bez grzałki) / wymagane jest zewnętrzne zabezpieczenie * Moc grzałki (jako opcja) maksymalnie 90%, powietrze niekondensujące 1 kw / 16 A poprzez wyłączniki o charakterystyce wyzwalacza C maks. 2,4 kw (zależnie od napięcia nominalnego, patrz kodowanie) Rodzaj ochrony IP 54 Długość kabla elektrycznego / wtyczka 10 m / CEE (zależnie od napięcia nominalnego, patrz kodowanie) Długość węży przyłączeniowych 5 m (tylko w wykonaniu mobilnym) Materiał węży patrz oznaczenie typu Przyłącza hydrauliczne patrz tabela Przegląd przyłączy Ciężar własny 120 kg Możliwa do uzyskania resztkowa zawartość wody < 100 ppm oleje hydrauliczne i smarne < ppm oleje turbinowe (ISO VG 32/46) < 10 ppm olej transformatorowy *** * Maksymalne dane w zależności od wyposażenia ** Inne ciecze, lepkości lub zakresy temperatury dostępne na zapytanie *** Agregaty nie są przewidziane do pracy, gdy transformator pracuje i jest podłączony do sieci 1

2 Oznaczenie typu FAM 5 M 2 A 05 R H S ACS 00 /-V Typ podstawowy FAM = FluidAqua Mobil Wielkość 5 5 l/min Medium robocze M = olej mineralny uszczelnienia NBR, węże NBR, badane olejem mineralnym* I = olej transformatorowy uszczelnienia NBR, węże NBR, badane olejem transformatorowym* (np. Shell Diala)* / ** X = ciecze HFD-R uszczelnienia FKM (FPM, Viton ), węże UPE/PE-PA, badane cieczą HFD-R (np. Fyrquell)* B = biologiczne szybko biodegradowalne (na bazie estrów) uszczelnienia FKM (FPM, Viton ) węże NBR, badane cieczą szybko biodegradowalną na bazie estrów* Wersja mechaniczna 1 = stacjonarna (na nóżkach) 2 = mobilna (z kółkami) Napięcie/częstotliwość/zasilanie A = 400 V/ Hz/3Ph+PE B = 415 V/ Hz/3Ph+PE E = 220 V/60 Hz/3Ph+PE H = 440 V/60 Hz/3Ph+PE 1) K = 480 V/60 Hz/3Ph+PE 1) M = 230 V/ Hz/1Ph+PE O = 460 V/60 Hz/3Ph+PE 1) P = 230 V/60 Hz/1Ph+PE S = 380 V/ Hz/3Ph+PE AD = 220 V/60 Hz/1Ph+PE X = inne napięcie na zapytanie Typ pompy próżniowej Zastosowana pompa próżniowa to smarowana olejem pompa próżniowa łopatkowa. Powietrze opuszczające pompę próżniową może zawierać, oprócz usuniętej wody, składniki czyszczonego płynu i zawarte w nim gazy. Pomieszczenie, w którym działa FAM, powinno być odpowiednio wentylowane. Grzałka Dzięki zintegrowanej grzałce można podwyższyć wydajność odwadniania przy cieczach o wyższej lepkości lub przy niskich temperaturach cieczy. Podwyższenie temperatury cieczy o 10 C powoduje podwyższenie wydajności odwadniania aż do %. Idealna temperatura odwadniania to ~ 60 C. Zasadniczo w przypadku lepkości roboczych pomiędzy 3 a 5 mm 2 /s musi zostać wybrana opcja grzałki, a grzałka musi być włączona. Sterowanie zsterowanie Siemens LOGO! z 6-wierszowym wyświetlaczem tekstowym (dwujęzycznym) W DZIAŁANIU +13.0%S +37,4 C Odwadnianie do ON Filtrowanie do ON Grzanie OFF STOP Wielkość filtra o dużej dokładności filtracji 05 = OLF 5 Typ pompy próżniowej R = pompa łopatkowa Grzałka Z = brak grzałki H = grzałka (przy V = 1 kw, przy V = 2,4 kw, grzałka możliwa tylko od 200 V) Sterowanie S = Standard, panel sterowania w językach de/en. W zestawie z pamięcią USB do późniejszej instalacji języków: fr/en, es/en, pt/en, it/en, nl/en, da/en, fi/en, sv/en, zn/en (inne języki dostępne na zapytanie) Oprzyrządowanie techniczno-pomiarowe Z = brak A = AquaSensor AS 1000 z funkcją sterowania AC = AquaSensor AS ContaminationSensor CS 1000, z funkcją sterowania. ACS = AquaSensor AS ContaminationSensor CS moduł SensorMonitoring Unit. Wyświetlanie i przechowywanie danych pomiarowych, z funkcją sterowania. Liczba zmiany 00 = zawsze dostarczana jest aktualna wersja. Dane uzupełniające brak danych = seria V = uszczelnienia FKM (FPM, Viton ) dla medium M i I 1) Dostawa nie zawiera wtyczki sieciowej. * Po sprawdzeniu w agregacie pozostaje niewielka ilość cieczy kontrolnej. ** Nieprzewidziane do pracy, gdy transformator pracuje i jest podłączony do sieci. zsterowanie agregatem przy pomocy zintegrowanego (opcjonalnie) lub zewnętrznego urządzenia AquaSensor za pomocą wartości MIN./MAKS. umożliwia tryb pracy automatycznej, zależnej od stanu urządzenia, a zatem bardziej energooszczędnej zkomunikaty o błędach w formie tekstowej zobsługa ręczna umożliwiająca manualne regulowanie komponentów zzłącze Ethernet oraz serwer sieciowy umożliwiające kontrolę zdalną Oprzyrządowanie techniczno-pomiarowe Opcjonalnie zintegrowany moduł pomiaru wody i zanieczyszczeń stałych (urządzenia AquaSensor i Contaminationsensor) umożliwia ciągłe wyświetlanie zawartości wody w stosunku do punktu nasycenia (stopień nasycenia, wilgotność względna), jak również zanieczyszczenie cząstkami stałymi i temperaturę płynu. Dane pomiarowe są zapisywane w module SensorMonitoring Unit z datą oraz znacznikiem czasu i mogą zostać pobrane za pomocą pamięci USB. 2

3 Oznaczenie typu FAM-5-M-2-A-05-R-H-S-A-2 Wymiary 31 Nr artykułu Preferowane modele (najkrótsze możliwe czasy dostaw) 1134 FAM stacjonarny 51 4x Ø Widok A Wylot M26x1,5 EN ISO L18 4x Ø AquaSensor AS Wlot M36x2 EN ISO L28 Uchwyt lanc patrz Wyposażenie dodatkowe Tolerancja wymiarów ±10 mm Wymiary w mm FAM mobilny 3

4 Schemat hydrauliczny Spust powietrza Wlot powietrza Odpowietrzanie Alarm Maks. Min. Wlot Wylot Podzespoły opcjonalne Poz. Oznaczenie 1.0 Wanna ociekowa 1.04 Przełącznik pływakowy Wanna oc. pelna 3.0 Kolumna próżniowa 3.38 Czujnik poziomu w kolumnie próżniowej 3.68 Zawór dławiący do ustawiania wymaganego podciśnienia w kolumnie 3.73 Filtr napowietrzający 3.85 Zawór 3/2-drogowy 4.0 Zespół pompowy silnik-pompa 4.02 Kosz ssawny 4.54 Rozdzielacz przepływu 5.0 ContaminationSensor CS1000 (opcja) 6.0 Filtr do separacji cząstek stałych z różnicowym wskaźnikiem zabrudzenia do monitorowania filtra 7.0 Pompa próżniowa 8.0 Grzałka (opcja) 12.0 AquaSensor AS 1000 (opcja) Wkład filtracyjny filtra cieczy Zamów dodatkowo wkład filtrujący do filtra oleju i zamontuj go przed pierwszym uruchomieniem. Do filtra oleju potrzebny jestem z następujących wkładów filtrujących: Typ Dokładność filtracji Uszczelka Numer artykułu N5DM002 2 μm FKM N5DM005 5 μm FKM N5DM μm FKM N5DM μm FKM

5 Dobór urządzenia W ramach ogólnej wytycznej wymiarowanie urządzenia FluidAqua Mobil odbywa się na podstawie pojemności zbiornika. Instrukcja podłączenia Pojemność zbiornika w litrach FAM 2 1 < FAM FAM 10/15 * / 10* FAM 25 ** FAM 45 ** FAM 45E *** FAM 60 ** FAM 75 ** / FAM 75E *** > FAM 95 ** * patrz prospekt nr FAM 10 ** patrz prospekt nr FAM 25/45/60/75/95 *** patrz prospekt nr FAM Economy zw przypadku układów o bardzo wysokim stopniu wnikania wody ze względów procesowych należy wybrać model większy znatomiast w układach o niewielkim stopniu wnikania wilgoci przy tzw. oddychaniu zbiornika, należy wybrać model o numer mniejszy zw idealnym przypadku zawartość wody powinna być mierzona okresowo, by można było określić stopień wnikania wody na godzinę/ dzień. Dzięki znajomości typu oleju, temperatury oleju, lepkości roboczej, wielkości układu, warunków otoczenia oraz docelowej zawartości wody, nasi specjaliści ds. sprzedaży mogą ustalić odpowiednią wielkość wkładu Generalnie należy pamiętać, że dobór zależy od zastosowania, rodzaju cieczy, temperatury cieczy i otoczenia, ilości cieczy, a także od ilości wody przedostającej się do systemu. Czynniki te wpływają w dużym stopniu na wydajność odprowadzania wody. W związku z tym informacje te mogą służyć jedynie jako wskazówka. Zawartość wody Temperatura cieczy Detergenty, dodatki Wielkości przepływu FAM Szybkość odwadniania Wlot Wylot 8 7 Poz. FAM 5 1 przyłącze FAM na wlocie 28L / M36x2 (gwint zewnętrzny)* 2 adapter (osprzęt) Adapter G1 A (gwint zewnętrzny)** 3 przyłącze FAM na wylocie 18L / M26x1,5 (gwint zewnętrzny)* 4 adapter (osprzęt) Adapter G½ A (gwint zewnętrzny)** 5 przyłącze węża ssawnego 28L / M36x2 (gwint wewnętrzny)*** 6 adapter (osprzęt) Adapter G1 A (gwint zewnętrzny)** 7 przyłącze węża powrotnego 18L / M26x1,5 (gwint wewnętrzny)*** 8 adapter (osprzęt) Adapter G½ A (gwint zewnętrzny)** *) Zestaw przyłączeniowy D wg ISO seria L (zgodnie z ISO 12151, forma S, seria L) **) Czopy gwintowane wg ISO (forma E) *** ) Zestaw przyłączeniowy N wg ISO seria L (zgodnie z ISO 12151, forma SWS, seria L) FAM stacjonarny zawiera pozycje 1 i 3. FAM mobilny zawiera pozycje 1, 3, 5 i 7. Interfejsy zewnętrzne Sterowanie odbywa się za pomocą zewnętrznych interfejsów zdalnej kontroli agregatu: zstart/stop z zewnątrz (przekaźnik) zdevice Ready brak zakłóceń, agregat gotowy do pracy (styk bezpotencjałowy) ztryb pracy agregat WŁ./WYŁ. (styk bezpotencjałowy) zfiltr zanieczyszczony (styk bezpotencjałowy) Wyposażenie dodatkowe Oznaczenie Materiał Numer artykułu 4 W celu projektowania i konfiguracji należy skorzystać z listy kontrolnej FAM, nr dok.: Zestaw lanc do węży ssawnych i tłocznych, składający się z: 2 lanc, średnica 18 mm, długość = 0,5 m 1 uchwytu lanc wraz z materiałem mocującym Zestaw adapterów przyłączeniowych, skala metryczna/cale składający się z: poz. 2, 4, 6 i 8 (patrz Przegląd przyłączy) FKM FKM

6 Zakres dostawy z FluidAqua Mobil z Wąż powrotny (tylko w wykonaniu mobilnym) z 1 litr oleju do pompy próżniowej do pierwszego napełnienia pompy próżniowej z Klucz do szafy sterowniczej z Pamięć USB z dodatkowymi wersjami językowymi i kartą SD do instalacji z Dokumentacja techniczna: - Instrukcja obsługi i konserwacji - Schemat elektryczny - Protokół kontrolny - Deklaracja zgodności CE Uwaga Dane zawarte w niniejszym prospekcie odnoszą się do opisanych warunków eksploatacji i zastosowań. W przypadku innego zastosowania i/lub innych warunków pracy należy zwrócić się do odpowiedniego działu. Zastrzega się prawo do wprowadzania zmian technicznych. 6 HYDAC FILTER SYSTEMS GMBH Industriegebiet D Sulzbach / Saar Tel.:+49 (0) 6897/9-01 Faks:+49 (0) 6897/ Internet: filtersystems@hydac.com
