1 Projekt budowlano-wykonawczy 2

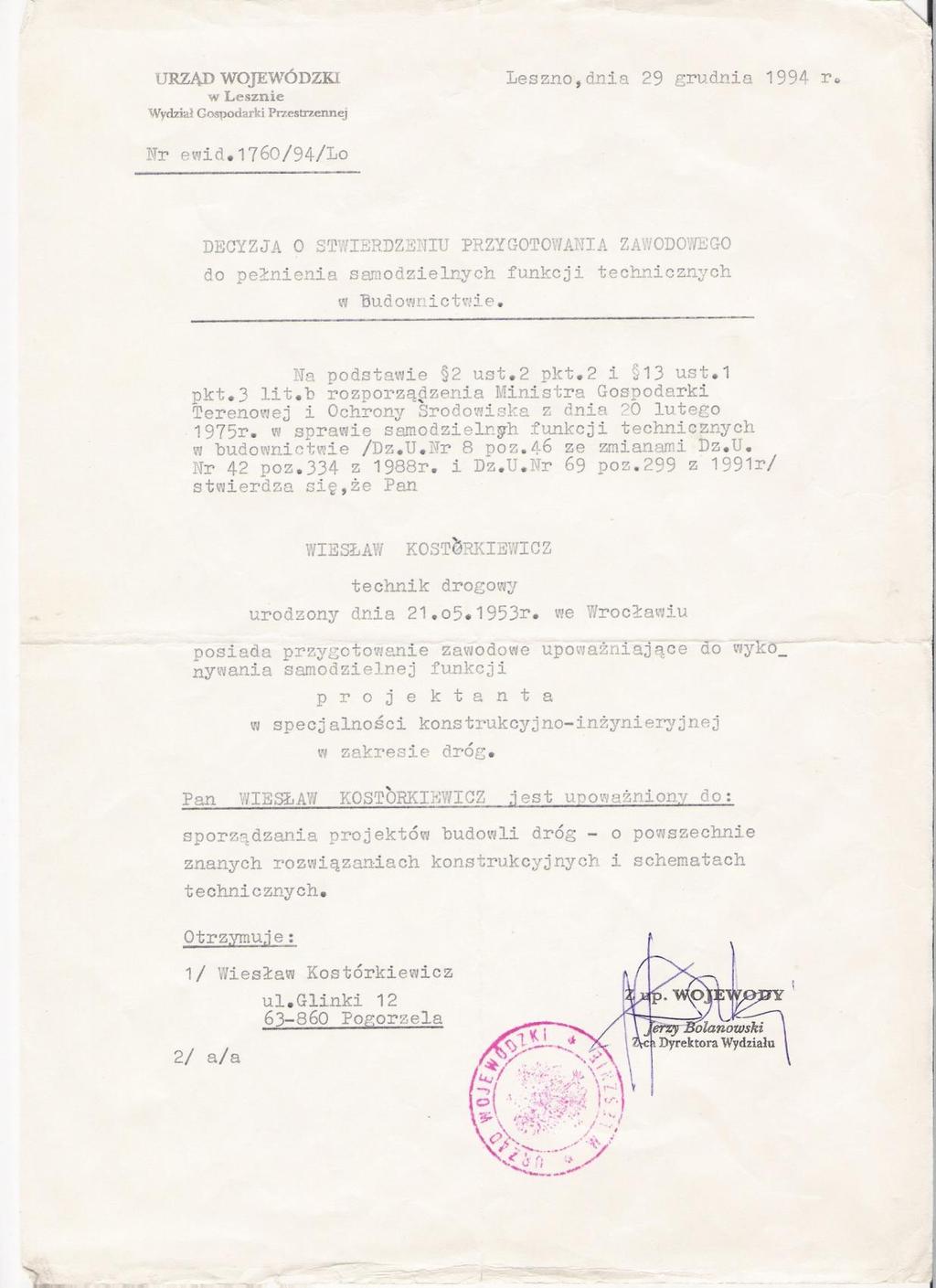

2 I.CZĘŚĆ OPISOWA 1. Opis techniczny 1.1. Podstawa opracowania 1.2. Nazwa i adres obiektu 1.3. Nazwa Inwestora 1.4. Adres Inwestora 1.5. Nazwa jednostki projektowej 1.6. Adres jednostki projektowej 1.7. Projektant 1.8. Opis projektu zagospodarowania działki lub terenu 1.9. Warunki gruntowo-wodne Organizacja ruchu Parametry techniczne Konstrukcja nawierzchni Odwodnienie Technologia robót 2. Informacja BIOZ II. OPINIE, UPRAWNIENIA, OŚWIADCZENIA 1. Zaświadczenia o członkostwie w WOIIB i ubezpieczeniu od odpowiedzialności cywilnej. 2. Decyzje o stwierdzeniu przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie. 3. Oświadczenie projektanta. III. CZĘŚĆ GRAFICZNA 1. Plan orientacyjny rys. nr 1 2. Plan sytuacyjny skala 1:500 rys. nr 2 3. Przekroje normalne skala 1:50 rys. nr 3 4. Szczegóły konstrukcyjne - krawężnik, obrzeże skala 1:10 rys. nr 3 Projekt budowlano-wykonawczy 3

4 1. OPIS TECHNICZNY 1.1. Podstawa opracowania: Umowa Mapa sytuacyjno-wysokościowa w skali 1:500 Własne pomiary geodezyjne i inwentaryzacyjne Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 2013 roku, poz.260 ze zm.); Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie; Dane wyjściowe do projektowania określone przez Inwestora 1.2. Nazwa i adres obiektu: Przebudowa drogi powiatowej nr 4803P ul. Powstańców Wlkp. w Kobylinie działka nr 1424/1; 776/11; 88/11 obręb Kobylin 1.3. Nazwa Inwestora: Powiatowy Zarząd Dróg w Krotoszynie 1.4. Adres Inwestora: ul. Transportowa 1, Krotoszyn 1.5. Nazwa jednostki projektowej: Federacja SNT-NOT w Poznaniu Biuro Studiów i Rzeczoznawstwa PZTIS Oddział Leszno 1.6. Adres jednostki projektowej: 1.7. Projektant: Wiesław Kostórkiewicz Specjalność konstrukcyjno-inżynieryjna w zakresie dróg Uprawnienia nr ewidencyjny 1760/94/Lo 1.8. Opis projektu zagospodarowania działki lub terenu: Przedmiot inwestycji, zakres całego zamierzenia oraz kolejność realizacji obiektów Przedmiotem projektu jest przebudowa drogi powiatowej o poniższych parametrach: Klasa drogi Z (zbiorcza) Kategoria ruchu KR 2 Szerokość jezdni 6,50 9,00m Przekrój - uliczny Długość drogi wynosi 460,00m Projekt budowlano-wykonawczy 5

5 Istniejący stan zagospodarowania działki lub terenu, przewidywane zmiany, adaptacje i rozbiórki Przewidziana do przebudowy droga (Aleja Powstańców Wlkp.) zlokalizowana jest w centralnej części miasta Kobylin zabudowanej budynkami jednorodzinnymi. Ulica przebiega w zwartej zabudowie mieszkalnej. Początek ulicy objętej zakresem przebudowy tworzy skrzyżowanie z ul. Krotoszyńską (granica pasa drogowego drogi krajowej nr 36) a koniec a koniec granica torowiska kolejowego. Nawierzchnia Al. Powstańców Wlkp. posiada liczne ślady remontów różnymi rodzajami mieszanek bitumicznych, występują nierówności poprzeczne i podłużne. Chodniki i zjazdy do posesji posiadają nawierzchnie z różnych gatunków materiału (płyty betonowe, kostka brukowa betonowa, beton, kostka kamienna). Pas drogowy przedmiotowej drogi posiada uzbrojenie w infrastrukturę nie związaną z potrzebami dróg (gaz, telekomunikacja, sieć wodociągowa, sieć kanalizacji sanitarnej, sieć gazowa, sieć energetyczna) oraz infrastrukturę związaną z potrzebami drogi (kanalizacja deszczowa i oświetlenie uliczne). W pasach drogowych objętych opracowaniem znajdują się następujące urządzenia obce: sieć telekomunikacyjna - t; tm1 sieć wodociągowa - w; wo110 sieć kanalizacji sanitarnej - ks200 sieć gazowa - gn32; gs63; g, sieć energetyczna - en Projektowane zagospodarowanie działki lub terenu, urządzenia budowlane związane z obiektami, W pasie drogowym przedmiotowej ulicy projektuje się wzmocnienie istniejącej nawierzchni bitumicznej poprzez wyrównanie profilu i ułożenie warstwy ścieralnej z mieszanki mineralno-bitumicznej. Na odcinku od km do km projektuje się wymianę lewostronnego krawężnika betonowego na krawężnik kamienny, a w km wymianie podlegał będzie także krawężnik prawostronny. Na długości wymienionego krawężnika nastąpi zmiana nawierzchni chodnika z betonowych płyt na nawierzchnię wykonaną z płyt kamiennych, płyt kostki betonowej Via Castello oraz kostki kamiennej. Przebudowie podlega także częściowo kolektor kanalizacji deszczowej wraz z przykanalikami i studzienkami ściekowymi Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu w granicach opracowania Powierzchnia jezdni ,57 m 2 Powierzchnia chodnika - 856,30m 2 Powierzchnia zjazdów - 31,00 m 2 Projekt budowlano-wykonawczy 6

6 Dane informujące, czy działka lub teren, na którym jest projektowany obiekt budowlany, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Teren objęty inwestycją znajduje się w granicach zabytkowego zespołu budowlanego i założenia urbanistycznego - podlega ochronie konserwatorskiej Informacje i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia Planowane przedsięwzięcie nie kwalifikuje się do przedsięwzięć mogących zawsze znacząco lub potencjalnie znacząco oddziaływać na środowisko. Przebudowa drogi jest przedsięwzięciem liniowym mającym na celu poprawę jakości poruszania się pojazdami samochodowymi, rowerami i pieszo. Przebudowa nawierzchni jezdni i chodników oraz uregulowanie spływu wód opadowych wpłynie znacznie na komfort jej użytkowania. Do przebudowy drogi będą stosowane wyłącznie materiały posiadające atesty dopuszczające je do stosowania w budownictwie drogowym. Wzmocnienie nawierzchni wraz z ułożeniem warstwy ścieralnej wpłynie na poprawę środowiska w zakresie hałasu oraz zapylenia. Na etapie eksploatacji źródłem zanieczyszczeń będą samochody i inne pojazdy mechaniczne, których natężenie ruchu (ruch lokalny) nie spowoduje przekroczeń standardów powietrza poza pasem drogowym Inne dane wynikające ze specyfiki i charakteru obiektu budowlanego W ramach realizacji niniejszego przedsięwzięcia nie nastąpi wycinka drzew i krzewów wymagająca Warunki gruntowo-wodne: Wobec braku badań zalegających gruntów podłoża gruntowego na podstawie wiedzy Zamawiającego oraz analizy własnej należało przyjąć warunki wodne jako przeciętne, a występujące grunty jako wątpliwe, kwalifikując je do grupy nośności podłoża G2. Obiekt będący przedmiotem opracowania projektowego kwalifikuje się do pierwszej kategorii geotechnicznej Organizacja ruchu: Stała organizację ruchu w zakresie oznakowania pionowego i poziomego należy skorygować o wyznaczone przejście dla pieszych odrębnym opracowaniem. Czasowa - na podstawie uzgodnienia z Zamawiającym projekt organizacji ruchu i zabezpieczenia robót na czas przebudowy zostanie opracowany i Projekt budowlano-wykonawczy 7

7 wprowadzony przez Wykonawcę, który zostanie wyłoniony w postępowaniu przetargowym obejmującym realizację zadania Parametry techniczne: Przyjęto do projektowania następujące parametry techniczne: Klasa drogi - Z Kategoria ruchu - KR2 Prędkość projektowa - Vp = 40 km/h Nośność podłoża - G 2 Droga - jednojezdniowa-dwukierunkowa Przekrój projektowany - uliczny Spadek poprzeczny - 2% dwustronny Konstrukcja nawierzchni: jezdnia 4 cm - warstwa ścieralna z mma AC11S50/70 2 cm - średnie wyrównanie istn. nawierzchni AC8P50/70 chodnik 7 cm - kostka brukowa betonowa VIA CASTELLO kolor Castello 10cm - płyta kamienna 3-6cm - podsypka cementowo-piaskowa 1:4 10 cm - podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm zjazdy 12 cm - kostka kamienna 3 cm- - podsypka cementowo-piaskowa 1:4 20 cm- - podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/63mm 10 cm- - warstwa mrozoochronna z gruntu stabilizowanego cementem wytworzonego w węźle betoniarskim o R m= 2,5 MPa Odwodnienie: Odwodnienie projektowanej drogi odbywać się będzie powierzchniowo poprzez studzienki ściekowe wraz z przykanalikami do przebudowanego systemu kanalizacji deszczowej Technologia robót: Roboty powinny być prowadzona zgodnie z załączonymi Specyfikacjami Technicznymi Wykonania i Odbioru Robót oraz obowiązującymi specyfikacjami technicznymi i normami. Projekt budowlano-wykonawczy 8

8 Informacja BIOZ dotycząca bezpieczeństwa i ochrony zdrowia w trakcie realizacji Nazwa obiektu: Adres obiektu: Przebudowa drogi powiatowej nr 4803P ul. Powstańców Wlkp. w Kobylinie ul. Powstańców Wlkp., Kobylin, powiat Krotoszyński Działka nr: 1424/1; 776/110; 88/11 ZAMAWIAJĄCY PROJEKTANT Powiatowy Zarząd Dróg w Krotoszynie ul. Transportowa KROTOSZYN Wiesław Kostórkiewicz Specjalność konstrukcyjnoinżynieryjna w zakresie dróg Uprawnienia nr ewidencyjny 1760/94/Lo PODPIS Leszno: czerwiec 2016r. Projekt budowlano-wykonawczy 9

9 2. INFORMACJA BIOZ dotycząca bezpieczeństwa i ochrony zdrowia w trakcie przebudowy drogi. 1. Zakres robót i kolejność ich realizacji. - odtworzenie robót w terenie - odszukanie i wyznaczenie uzbrojenia podziemnego - powiadomienie właścicieli służb o rozpoczęciu robót i odszukaniu ich uzbrojenia - roboty rozbiórkowe - roboty ziemne - roboty instalacyjne kanalizacji deszczowej - ustawienie krawężnika betonowego i obrzeża betonowego na ławie z betonu - wykonanie warstw konstrukcyjnych nawierzchni - uporządkowanie terenu 2. Wykaz istniejących obiektów budowlanych. W bezpośrednim obrębie robót drogowych występuje sieć uzbrojenia podziemnego sieć wodociągowa, kanalizacji sanitarnej, energetyczna, telekomunikacyjna, gazowa. 3. Wykaz elementów zagospodarowania terenu mogących stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Uzbrojenie podziemne terenu wg mapy sieci: energetyczna, kanalizacji sanitarnej, wodociągowa, telekomunikacyjna, gazowa wg. wkreślenia. 4. Wykaz przewidywanych zagrożeń wynikających w trakcie realizacji robót budowlanych. - zagrożenie spadku materiałów załadowanych na samochodach w trakcie ich dowozu na budowie - zagrożenie zerwania sieci podziemnej infrastruktury, - zagrożenie obsunięcia się materiałów w trakcie ich rozładunku na budowie - wibracja od sprzętu używanego do zagęszczenia podłoża - wibracja od sprzętu zagęszczającego warstwy konstrukcyjne nawierzchni - zagrożenie poparzenia mieszanką bitumiczną - zagrożenie związane z ruchem kołowym na drodze 5. Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót. - instruktaż dotyczący realizacji prac niebezpiecznych przy wykonywaniu wykopów - instruktaż dotyczący robót ziemnych roboty ziemne z uwzględnieniem prac wokół istniejącego niebezpiecznego uzbrojenia podziemnego, - instruktaż dotyczący postępowania przy załadowaniu materiałów, składowanie i rozładunku - instruktaż prowadzenia robót nawierzchniowych - instruktaż zagrożenia stanowiskowego dla poszczególnych pracowników - instruktaż udzielenia pierwszej pomocy przy wypadku na budowie Projekt budowlano-wykonawczy 10

10 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - umieszczenie we wszystkich widocznych miejscach tablic ostrzegających i informacyjnych o prowadzonych pracach budowlanych - wyznaczenie stref niebezpiecznych w rejonie robót wokół uzbrojenia podziemnego - oznakowanie i zabezpieczenie terenu budowy zgodnie z projektem oznakowania i zabezpieczenia robót - przed realizacją robót bezwzględnie odszukać uzbrojenie podziemne w miejscu robót przekopami próbnymi pod nadzorem służb utrzymujących to uzbrojenie - drogi dojazdowe muszą być przejezdne, zabrania się składowania na nich materiałów budowlanych, gromadzenia sprzętu itp. - zatrudnianie na budowie pracowników wykwalifikowanych i posiadających aktualne szkolenia bhp. Przed przystąpieniem do realizacji zadania należy opracować: Projekt organizacji ruchu i zabezpieczenia robót na czas prowadzenia robót zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 września 2003 roku w ( Dz.U. nr 177, poz ), zatwierdzony przez Starostę Krotoszyńskiego. W celu zapobieżenia wystąpienia zagrożeń, uszkodzenia urządzeń obcych bądź ich dewastacji, z odpowiednim wyprzedzeniem czasowym powiadomić wszystkie jednostki branżowe odpowiedzialne za organizację oraz bezpieczeństwo ruchu drogowego, administrowanie sieciami, urządzeniami obcymi zlokalizowanymi w obrębie pasa drogowego. Opracował:. Wiesław Kostórkiewicz Projekt budowlano-wykonawczy 11

15 Leszno, dnia Oświadczenie projektanta Ja niżej podpisany Wiesław Kostórkiewicz zamieszkały Pogorzela ul. Glinki 12 stosownie do postanowienia art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U. z 2013 r. Nr 207, poz z późniejszymi zmianami) oświadczam, że projekt budowlano-wykonawczy Przebudowa drogi powiatowej nr 4803P ul. Powstańców Wlkp. w Kobylinie na działce nr 1424/1; 776/110; 88/11 obręb Krotoszyn dla Powiatowego Zarządu Dróg w Krotoszynie sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlano-wykonawczy 16
