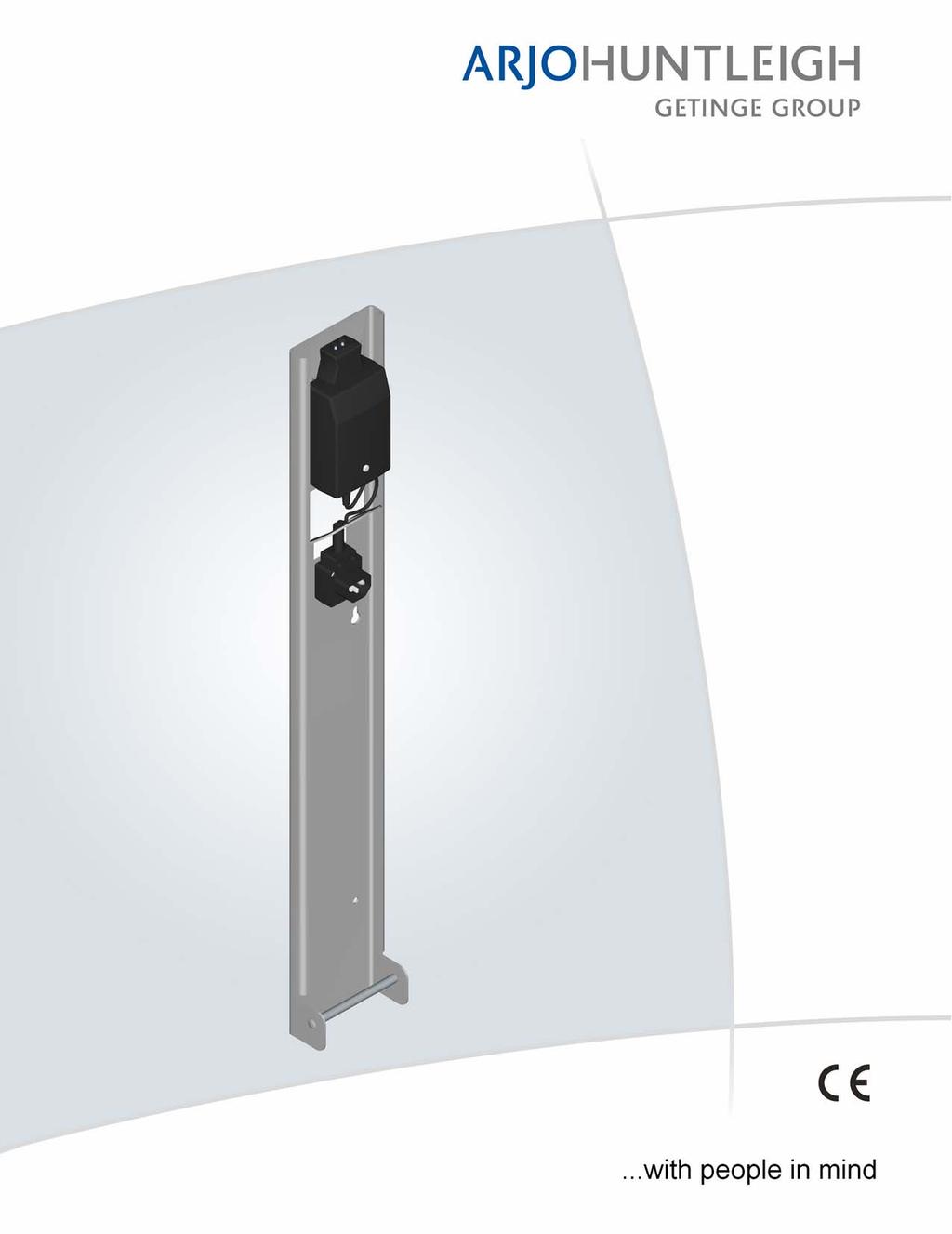

1 Montowana do ściany ładowarka akumulatora Instrukcja użytkowania Luty 2014

2 Spis treści Informacje ogólne... 3 Uwagi wstępne... 3 Serwis i pomoc techniczna... 3 Informacje o producencie... 3 Definicje stosowane w tej instrukcji... 3 Przeznaczenie... 3 Czas użytkowania... 3 Identyfikacja produktu... 3 Instrukcja bezpieczeństwa... 4 Bezpieczne używanie akumulatora i ładowarki... 4 Zalecenia dotyczące instalacji... 5 Przygotowanie... 5 Instalacja... 5 Sposób użytkowania ładowarki... 5 Ładowanie akumulatora... 5 Rozwiązywanie problemów... 6 Specyfikacja techniczna... 6 Dane techniczne... 6 Wymiary... 6 Zasady stosowane wobec produktów oraz prawa autorskie i symbolizują znaki towarowe należące do grupy firm ArjoHuntleigh. ArjoHuntleigh, Naszą zasadą jest ciągłe doskonalenie, stąd zastrzegamy sobie prawo do wprowadzenia zmian w produktach bez uprzedzenia. Zabrania się kopiowania treści niniejszej publikacji, w całości lub w części, bez zgody firmy ArjoHuntleigh. 2

3 Informacje ogólne Dziękujemy za zakupienie urządzenia Montowana do ściany ładowarka akumulatora. Ładowarka to urządzenie wysokiej jakości, przeznaczone specjalnie dla szpitali, domów opieki i innych zakładów opieki zdrowotnej. Naszym celem jest spełnianie potrzeb klienta i zapewnienie produktów najlepszej jakości. Oferujemy również szkolenia, które umożliwią personelowi klienta pełne wykorzystanie zalet produktów firmy ArjoHuntleigh. W przypadku jakichkolwiek pytań dotyczących użytkowania lub konserwacji posiadanych produktów firmy ArjoHuntleigh prosimy o kontakt z nami. Uwagi wstępne Instrukcję należy przeczytać w całości przed rozpoczęciem użytkowania ładowarki. Znajomość informacji zawartych w instrukcji jest niezbędna do właściwej obsługi i konserwacji ładowarki, zapewni bezpieczeństwo użytkowania oraz zadowolenie użytkowników z jej eksploatacji. Informacje zawarte w instrukcji są ważne ze względów bezpieczeństwa, stąd aby uniknąć obraże wymagane jest przeczytanie i zrozumienie tych informacji. OSTRZEŻENIE: Używanie tego produktu z przeznaczonym do tego celu sprzętem firmy ArjoHuntleigh zapewnia odpowiednią wydajność i pozwala zapobiec obrażeniom ciała. Modyfikacje produktów firmy ArjoHuntleigh mogą niekorzystnie wpływać na ich bezpieczeństwo. Firma ArjoHuntleigh nie ponosi odpowiedzialności za wszelkie zdarzenia wynikające z nieautoryzowanej modyfikacji jej produktów. Serwis i pomoc techniczna Aby uzyskać dodatkowe informacje należy skontaktować się z lokalnym przedstawicielem firmy ArjoHuntleigh, który może zaoferować pomoc techniczną, umożliwiającą maksymalne zwiększenie niezawodności, bezpieczeństwa i wartości produktu. W celu dokonania wymiany produktu należy skontaktować się z lokalnym przedstawicielem firmy. Niniejszy produkt nie wymaga konserwacji i nie posiada części podlegających wymianie. Dodatkowe egzemplarze tej instrukcji dostępne są u lokalnego przedstawiciela firmy. Podczas zamawiania należy podać numer Instrukcji użytkownika (patrz strona tytułowa) oraz numer katalogowy produktu. Informacje o producencie Urządzenie zostało wyprodukowane przez: ArjoHuntleigh AB Hans Michelsensgatan Malmö, SZWECJA : +46 (0) : +46 (0) : Definicje stosowane w tej instrukcji OSTRZEŻENIE: Znaczenie: Postępowanie niezgodne z niniejszą instrukcją może spowodować obrażenia ciała opiekunów lub innych osób. PRZESTROGA: Znaczenie: Postępowanie niezgodne z niniejszą instrukcją może spowodować uszkodzenie produktu. UWAGA: Znaczenie: Jest to ważna informacja dotycząca prawidłowego korzystania z tego urządzenia. Przeznaczenie Ładowarka jest przeznaczona do ładowania akumulatorów firmy ArjoHuntleigh zgodnie z niniejszą instrukcją. Używanie do innych celów jest niedopuszczalne. Ładowarka jest przeznaczona do użytku wewnątrz pomieszczeń, w warunkach normalnych (0 C do 40 C [32 F do 104 F], wilgotność względna max. 90%). Czas użytkowania Ładowarka została zaprojektowana i przetestowana pod kątem żywotności w ciągu dziesięciu (10) lat przy założeniu wykonywania dwóch (2) pełnych ładowań (8 godzin) dziennie. Czas użytkowania ładowarki odpowiada czasowi bezpiecznego użytkowania przed wymianą urządzenia. Starzenie się urządzenia iczęstość użytkowania są czynnikami, które mają wpływ na czas użytkowania ładowarki. Identyfikacja produktu Numer identyfikacyjny urządzenia (specyfikacja, model, numer seryjny) znajduje się na srebrnej etykiecie dołączonej do ładowarki (patrz Rys. 4). 3

4 Instrukcja Informacje bezpieczeństwa ogólne Używane symbole Symbole ogólne Znaczenie symboli Ten symbol wskazuje nazwę i adres producenta. Może również wskazywać datę produkcji. spełnia zalecenia dyrektywy europejskiej dotyczącej wyrobów medycznych 93/42/EEC. należy przechowywać w suchym miejscu. Symbole ogólne SI Znaczenie symboli Urządzenie elektryczne klasy II. Określenie dotyczy urządzenia elektrycznego, w którym ochrona przeciwporażeniowa nie polega wyłącznie na podstawowej izolacji. uzyskał certyfikat słoweńskiego Instytutu Jakości i Metrologii. uzyskał certyfikat TUV Rheinland. Ten symbol wskazuje numer katalogowy producenta. Ten symbol wskazuje numer seryjny producenta. Ten symbol oznacza odesłanie do Instrukcji użytkowania. Oddzielna zbiórka wszystkich baterii i akumulatorów, zgodnie z dyrektywą WEEE. P S E spełnia normy bezpieczeństwa PSE (Product Safety Electric Appliance and Materials). został zatwierdzony przez Canadian Standards Association. spełnia wymagania European Norms Electrical Certification. Instrukcja bezpieczeństwa Bezpieczne używanie akumulatora i ładowarki Ładowarkę należy montować w miejscu mało uczęszczanym, aby nie dopuścić do jej uderzenia. Podczas podłączania / odłączania przewodu ładowarki chwytać wtyczkę. Nie pociągać za przewód. Luźny odcinek przewodu zasilania należy odpowiednio zabezpieczyć, aby nie dopuścić do jego uszkodzenia lub urazu personelu. Ładowarkę należy instalować z dala od źródeł ciepła i bezpośredniego działania promieni słonecznych. Ładowarka jest przeznaczona do używania w suchym pomieszczeniu. Nie wolno jej instalować w łazienkach ani innych wilgotnych pomieszczeniach. Używać wyłącznie w dobrze przewietrzanych pomieszczeniach. Nie wolno zakrywać ładowarki lub narażać jej na działanie pyłu i wody. Metalowe styki należy utrzymywać w czystości. Ładowarka jest przeznaczona do użytku wyłącznie z 24 V akumulatorami ołowiowo-kwasowymi firmy ArjoHuntleigh, dostarczonymi wraz z podnośnikiem. Akumulator po pełnym naładowaniu można bezpiecznie pozostawić w ładowarce. Nie zwierać styków akumulatora. Nie wolno dopuścić do rozbicia lub przedziurawienia akumulatora, nie otwierać, rozmontowywać ani w inny sposób naruszać jego integralności. Gniazdo zasilania musi być łatwo dostępne. W razie nieodpowiednich warunków należy wyłączyć zasilanie urządzenia wyciągając wtyczkę z gniazda. Nie przechowywać akumulatora w temperaturze wyższej niż 40 C (104 F). Jeśli obudowa akumulatora pęknie, a zawartość akumulatora zetknie się ze skórą lub ubraniem, należy miejsca kontaktu natychmiast spłukać wodą. W przypadku kontaktu zawartości akumulatora z oczami, natychmiast przepłukać oczy dużą ilością wody i skontaktować się z lekarzem. Symbol Pb umieszczony jest obok symboli utylizacji i kosza na śmieci na etykiecie akumulatora. Wskazuje, że akumulator zawiera ołów, w związku z czym nie wolno go po prostu wyrzucić, lecz należy oddać do punktu utylizacji odpadów. 4

5 Przygotowanie Ładowarkę należy montować na odpowiedniej ścianie w pobliżu gniazda zasilania. Sprawdzić, czy do montażu potrzebne będą kołki rozporowe. Do zestawu nie dołączono elementów montażowych. Użyć kołków i wkrętów (4), które utrzymają ciężar ładowarki i akumulatora. Każdy kołek musi przenosić siłę 110 N (25 lb). Średnica otworów w płycie montażowej wynosi 5 mm (3/16 in). Instalacja 1) Przykładając płytę montażową, zaznaczyć położenie czterech śrub na ścianie. Sprawdzić, czy ładowarka jest ustawiona pionowo. 2) Wywiercić otwory (w zaznaczonych miejscach) w ścianie. Dopasować kołki rozporowe, jeśli trzeba. Akumulator Żywotność akumulatora jest zmienna (2-3 lata) i zależy głównie od prawidłowego ładowania. Aby wydłużyć żywotność akumulatora należy ładować go regularnie. Unikać osiągnięcia niskiego stanu naładowania. Wyjmować akumulator z podnośnika, gdy nie jest on używany przez dłuższy czas. UWAGA: Aby osiągnąć optymalną żywotność akumulatora należy go ładować przez co najmniej 8 godzin przed pierwszym użyciem. Ładowanie akumulatora 1) Umieścić akumulator w ładowarce i wepchnąć go mocno (patrz Rys. 2). Zalecenia dotyczące instalacji 3) Umieścić ładowarkę na ścianie, dopasować i dokręcić śruby, patrz Rys. 1. 4) Podłączyć ładowarkę za pomocą przewodu zasilania dostarczonego w zestawie. 5) Zamocować luźną część przewodu zasilania. OSTRZEŻENIE: Należy zachować szczególną ostrożność podczas prowadzenia przewodu, zwłaszcza w warunkach domowych, aby uniknąć ryzyka uduszenia. Rys. 1 Sposób użytkowania ładowarki 4) Po całkowitym naładowaniu akumulator należy wyjąć z ładowarki. Aby wyjąć akumulator należy wcisnąć czerwony przycisk i pociągnąć akumulator ku sobie (patrz Rys. 3). Dioda wskaźnikowa LED świeci się na zielono, co wskazuje, że ładowarka jest podłączona do zasilania. Rys. 3 UWAGA: Gdy ładowarka nie jest używana zaleca się odłączenie jej od zasilania. PRZESTROGA: Podczas recyklingu i utylizacji akumulatorów należy przestrzegać lokalnych przepisów. Rys. 2 OSTRZEŻENIE : Zachować ostrożność podczas przenoszenia akumulatora, aby nie dopuścić do jego upadku. Upadek może spowodować uszkodzenie akumulatora oraz obrażenia ciała. 2) Podłączyć ładowarkę do gniazda AC za pomocą odpowiedniego przewodu zasilania. 3) Podczas ładowania dioda wskaźnikowa LED świeci się na bursztynowo. Akumulator jest gotowy do użytku, gdy dioda wskaźnikowa LED świeci się na zielono. Całkowite naładowanie rozładowanego akumulatora może trwać do ośmiu godzin. 5

6 Rozwiązywanie problemów Lampka LED nie świeci się: Sprawdzić, czy przewód jest podłączony do gniazda zasilania i do ładowarki. Specyfikacja techniczna Dane techniczne Wymiary INFORMACJE NA TEMAT PRODUKTU Model ładowarki Całkowita masa ładowarki Kompatybilność z akumulatorami - rodzaj i numer katalogowy Napięcie i częstotliwość wyjściowa Zużycie energii Napięcie wyjściowe i natężenie ładowarki Stopień ochrony Klasa izolacji Montowana do ściany ładowarka akumulatora NDA kg 24 V akumulatory ołowiowo-kwasowe o numerach katalogowych: NDA , NDA i NDA V AC, Hz 50 W (ładowanie), 0,75 W (tryb gotowości) V DC, 1 A maks., 24 VA IP40 Klasa II Roboczy zakres temperatury / wilgotności 0 C do 40 C (32 F do 104 F), wilgotność względna max. 90% Zakres temperatury / wilgotności przechowywania -40 C do 70 C (-40 F do 158 F), wilgotność względna 10 % do 90% Ten produkt firmy ArjoHuntleigh spełnia wymagania dyrektywy niskonapięciowej 2006/95/WE, dyrektywy 2004/108/WE dotyczącej kompatybilności elektromagnetycznej (EMC). Montowana na ścianie łądowarka akumulatorów jest zgodna z normami EN :2007, EN :2010, EN :2007, EN :2007. OSTRZEŻENIE: Urządzenia nie należy używać w obecności łatwopalnych mieszanek z powietrzem, tlenem lub podtlenkiem azotu, stosowanych do znieczuleń. RECYKLING Opakowanie Ładowarka Sprawdzić, czy w gnieździe jest prąd. Jeśli lampka LED nadal nie świeci się należy skontaktować się z przedstawicielem serwisu firmy ArjoHuntleigh w celu dokonania wymiany ładowarki. Tektura, podlega recyklingowi Po rozłożeniu na części podlega recyklingowi zgodnie z dyrektywą europejską 2002/96/WE dotyczącą odpadów elektrycznych i elektronicznych (WEEE). CHARGER WSKAŹNIK STATUSU INDICATOR ŁADOWANIA (LED) 45mm 1 3/4" 100mm 3 15/16" ETYKIETA PRODUCT INDENTYFIKACYJNA IDENTIFICATION PRODUKTU LABEL 305mm 12" 715mm 28 1/8" 60mm 2 3/8" Rys. 4 46mm 1 13/16" 6
