EMS CX 3 Oprogramowanie EMS Configurator Instrukcja obsługi

Transkrypt

1 LE09750AA EMS CX 3 Oprogramowanie EMS Configurator Instrukcja obsługi 50/16-01

2 2

3 Instrukcja obsługi EMS Configurator Spis treści 1. Wymagania systemowe 4 2. Podstawowe pojęcia 4 3. Kompatybilne urządzenia Urządzenia systemu EMS CX Dostępne języki 5 5. Implementacja Wymagane materiały Instalacja Zmiana języka oprogramowania Konfiguracja portu komunikacyjnego 9 6. Obsługa zdalna Konfiguracja modułów EMS CX 3 - Konfiguracja systemu Odczyt konfiguracji z lokalnie zaadresowanego systemu Konfiguracja ze zdalnym adresowaniem systemu Edycja konfiguracji Konfigurowane parametry każdego modułu Funkcja zrzutu obciążenia Strony poglądowe Historia alarmów Obsługa offline Import konfiguracji Edycja konfiguracji Eksport konfiguracji 37 3

4 1. Wymagania systemowe Sprzęt: - Procesor Intel Core 2 Duo lub AMD Athlon X2-2 GB pamięci RAM MB dostępnej przestrzeni na dysku - Port USB do podłączenia urządzeń konfiguracyjnych EMS CX 3 Obsługiwane systemy operacyjne: - Microsoft Windows XP (Professional) z dodatkiem Service Pack 3 - Microsoft Windows Vista z dodatkiem Service Pack 2 - Microsoft Windows 7 z dodatkiem Service Pack 3 Instalacja i Wizualizacja: - Na komputerze PC 2. Podstawowe pojęcia Oprogramowanie EMS Configurator umożliwia konfigurację modułów EMS CX 3 przy użyciu prostej i intuicyjnej procedury, poprzez tworzenie personalizowanych projektów w oparciu o własne potrzeby i faktycznie zainstalowany system. Oprogramowanie wykonuje również test konfiguracji, zgłaszając występujące w niej błędy. Uwaga: Oprogramowanie EMS Configurator jest bezpłatne. Można je pobrać z e-katalogu Legrand na stronie internetowej. Raz zainstalowane oprogramowanie staje się przydatnym narzędziem dla każdorazowej konfiguracji zdalnej modułów systemu EMS CX Kompatybilne urządzenia Wersja oprogramowania Oferta EMS CX 3 Wielofunkcyjne moduły pomiarowe: - 1-fazowy z cewką Rogowskiego do 63A - nr ref fazowy z cewkami Rogowskiego do 63A - nr ref lub 3-fazowy dla przekł. prądowych x/5a nr ref Moduły sygnalizacji stanu i sterowania: - Styk sygnalizacyjny + pomocniczy (CA + SD) - nr ref Uniwersalny moduł sygnalizacji stanu - nr ref Moduł sygnalizacji stanu i sterowania dla przekaźników bistabilnych PB 400 i styczników SM 400 do 25A nr ref Uniwersalny moduł sterowania - nr ref Wizualizacja i konfiguracja: - Moduł wizualizacji i konfiguracji lokalnej - nr ref Moduł interfejsu EMS/RS485 - nr ref

5 Instrukcja obsługi EMS Configurator 4. Dostępne języki Języki: - Angielski - Francuski - Włoski - Polski - Rosyjski - Hiszpański 5. Implementacja 5.1 Wymagane materiały Pakiet instalacyjny (plik wykonywalny.exe ) Komputer PC ze zgodnym systemem operacyjnym (Windows XP, 7 itp.) 5.2 Instalacja Uruchom plik Procedura instalacji rozpoczyna się 1. Wybierz odpowiedni język 2. Kliknij OK Kliknij Dalej Wyświetli się strona z umową licencyjną 3 5

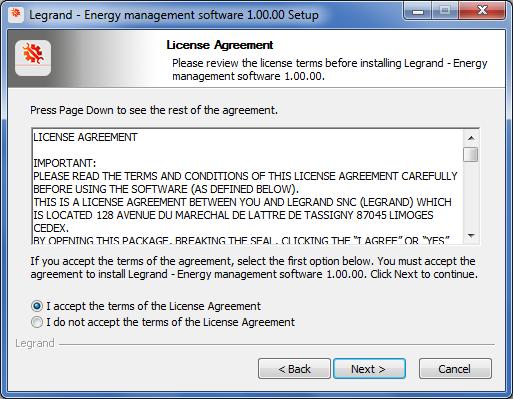

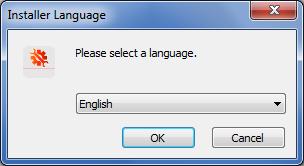

6 4 4. Kliknij, aby oświadczyć, że umowa została zaakceptowana 5. Kliknij Dalej Kliknij przycisk Przeglądaj, aby wybrać folder instalacji 7. Click Dalej Wybierz folder dla menu Start (domyślne: Legrand\Measure Software) 9. Kliknij Instaluj 6

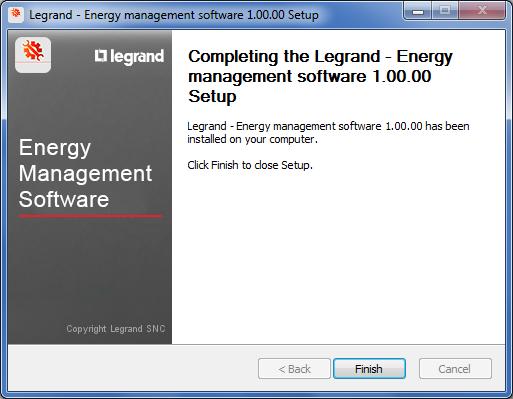

7 Instrukcja obsługi EMS Configurator Instalacja zakończona 10. Kliknij Zakończ 10 Na pulpicie komputera zostają utworzone dwa skróty: - Oprogramowanie Energy Manager : - Oprogramowanie EMS Configurator : 7

8 5.3 Zmiana języka oprogramowania Procedura zmiany języka (jeśli jest wymagana) 1 Na stronie głównej oprogramowania 1. Kliknij Konfiguracja oprogramowania 2 2. Wybierz pożądany język 3. Kliknij Zapisz aby zatwierdzić 4 8

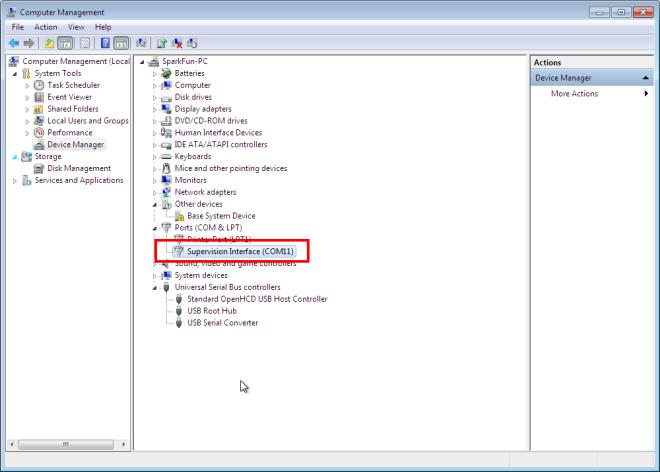

9 Instrukcja obsługi EMS Configurator 5.4 Konfiguracja portu komunikacyjnego Aby używać oprogramowania EMS Configurator niezbędne jest podłączenie komputera do systemu przez Moduł interfejsu EMS/RS485 lub przez Moduł wizualizacji i konfiguracji lokalnej EMS CX 3 - Procedura konfiguracji portu komunikacyjnego (procedurę tą należy wykonać tylko podczas pierwszego podłączenia do Modułu interfejsu EMS/RS485 lub Modułu wizualizacji i konfiguracji lokalnej EMS CX 3 ). 1. Użyj kabla USB, łącząc go między port micro USB modułu i port USB komputera stacjonarnego. 2. Sterowniki instalują się automatycznie. Na koniec procedury instalacji można sprawdzić numer portu przypisany przez komputer do modułu w oknie Zarządzanie komputerem.. 3. Uruchom oprogramowanie EMS Configurator 9

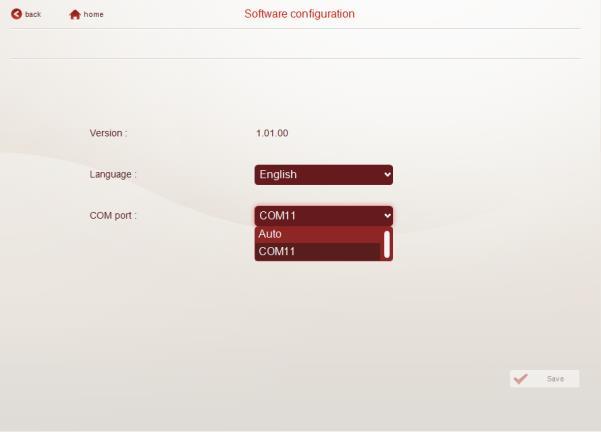

10 Na stronie głównej oprogramowania 4 4. Kliknij Konfiguracja oprogramowania 5 5. Wybierz odpowiedni port COM Uwaga: Automatyczne wykrywanie portu COM Auto jest konfiguracją domyślną. 6. Kliknij Zapisz, aby zatwierdzić. 6 10

11 Instrukcja obsługi EMS Configurator 6. Obsługa zdalna 6.1 Konfiguracja modułów EMS CX 3 - Konfiguracja systemu Uruchom oprogramowanie EMS Configurator 1 1. Na stronie głównej oprogramowania kliknij Konfiguracja systemu Wyświetli się strona konfiguracji systemu 2. Możliwe czynności: Odczyt konfiguracji przez USB Edycja konfiguracji Eksport (w razie potrzeby) zedytowanej konfiguracji Import zapisanej wcześniej konfiguracji 11

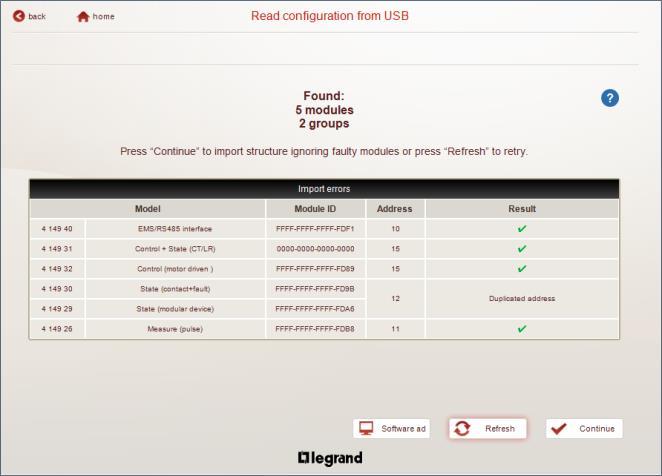

12 6.1.1 Odczyt konfiguracji z lokalnie zaadresowanego systemu Na stronie Konfiguracja systemu 1 1. Kliknij Wczytaj konfigurację z USB Wyświetli się strona z tabelą odczytanych parametrów 2. Kliknij Kontynuuj, aby przejść do strony edycji odczytanych parametrów. Uwaga: jeśli program konfiguracyjny wykryje błędy (np. adresowanie, zduplikowane funkcje itp.), szczegóły tego błędu zostaną przedstawione w tabeli.. 2 a b Popraw konfigurację zgodnie ze wskazówkami, a następnie a. kliknij Odśwież, jeśli program nie raportuje dalej błędów; b. Kliknij przycisk Kontynuuj, aby przejść do strony edycji odczytanych parametrów. 12

13 Instrukcja obsługi EMS Configurator A B Strona jest podzielona na dwie części: część A to pole Grupy modułów. Uwaga: Grupa to zbiór kilku urządzeń z tym samym adresem. Grupa służy zgrupowania różnych funkcji, gdy są one związane z tymi samymi obwodami elektrycznymi. Na przykład można przypisać ten sam adres do Modułu styku pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu sterowania (nr ref ), Modułu pomiarowego itp. W ten sposób w oprogramowaniu zgrupowana funkcja wyświetla się jako unikatowe urządzenie ze wszystkimi zgrupowanymi funkcjami. B część to pole Ustawienia grupy, gdzie dostępne są pola konfiguracji dla wybranej grupy. Opis przycisku wyboru grupy Adres grupy 2. Nazwa grupy (nazwa ustalona domyślnie parametr może być zmieniany przez użytkownika) 3. Symbole funkcji związanych z grupą (w zależności od funkcji związanych z każdym modułem EMS CX 3 ) Pomiar Sygnalizacja stanu Sterowanie 4. Ikona do włączania wielofunkcyjnego przycisku LED na przednim panelu wszystkich modułów EMS CX 3 w grupie 5. Stan komunikacji System połączony przez USB do komputera PC Błąd komunikacji 13

14 WIDOK I KONFIGURACJA PARAMETRÓW URZĄDZEŃ EMS CX 3 W GRUPIE Na stronie grupy modułów Wybierz grupę 2. Zmień nazwę grupy (w razie potrzeby) 3. Kliknij Moduły, aby wyświetlić lub skonfigurować parametry urządzeń Wyświetla się strona ustawień modułów B A C Strona jest podzielona na trzy części: część A przedstawia moduły wybranej grupy wraz z ich parametrami i ikonami część B to obszar, gdzie można wybrać dwie strony: Ustawienia: wyświetla się strona podstawowej konfiguracji wybranego modułu Zaawansowane (o ile występuje): strona do konfiguracji wszystkich lub niektórych ustawień wybranego modułu. Uwaga: ta strona zmienia się zależnie od rodzaju modułu, konfiguracji lokalnej przełączników DIP itp. część C wyświetla podstawowe i zaawansowane ustawienia wybranego modułu 14

15 Instrukcja obsługi EMS Configurator Opis przycisk wyboru urządzenia Numer identyfikacyjny modułu (jednoznaczny kod, który identyfikuje moduł) 2. Funkcja modułu 3. Ikona do włączania wielofunkcyjnego przycisku LED na przednim panelu modułu 4. Stan komunikacji System połączony przez USB do komputera PC Błąd komunikacji Uwaga: Za każdym razem, gdy system zostanie zmodyfikowany (dodawanie/usuwanie modułu, zmiana adresu, zmiana konfiguracji przez przełączniki DIP itp.), należy powtórzyć odczyt konfiguracji przez USB 15

16 6.1.2 Konfiguracja ze zdalnym adresowaniem systemu Na stronie Konfiguracja systemu 1 1. Kliknij Wczytaj konfigurację z USB Wyświetli się strona z tabelą odczytanych parametrów 2. Kliknij Adresowanie zdalne. Program konfiguracyjny automatycznie przypisuje adres do każdego wykrytego modułu 2 a 3 3. Zmień (o ile wymagane) adresy przypisane przez program zgodnie z prawidłową konfiguracją zainstalowanych modułów. Uwaga: aby jednoznacznie zidentyfikować moduł w instalacji, a. kliknij ikonę, aby włączyć wielofunkcyjny przycisk LED na panelu przednim modułu 16

17 Instrukcja obsługi EMS Configurator 4. Kliknij Kontynuuj, aby przejść do strony edycji oczytanych parametrów. 4 A B Strona jest podzielona na dwie części: część A to pole Grupy modułów. Uwaga: Grupa to zbiór kilku urządzeń z tym samym adresem. Grupa służy zgrupowania różnych funkcji, gdy są one związane z tymi samymi obwodami elektrycznymi. Na przykład można przypisać ten sam adres do Modułu styku pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu sterowania (nr ref ), Modułu pomiarowego itp. W ten sposób w oprogramowaniu zgrupowana funkcja wyświetla się jako unikatowe urządzenie ze wszystkimi zgrupowanymi funkcjami. B część to pole Ustawienia grupy, gdzie dostępne są pola konfiguracji dla wybranej grupy. 17

18 Opis przycisku wyboru grupy Adres grupy 2. Nazwa grupy (nazwa ustalona domyślnie parametr może być zmieniany przez użytkownika) 3. Symbole funkcji związanych z grupą (w zależności od funkcji związanych z każdym modułem EMS CX 3 ) Pomiar Sygnalizacja stanu Sterowanie 4. Ikona do włączania wielofunkcyjnego przycisku LED na przednim panelu wszystkich modułów EMS CX 3 w grupie 5. Stan komunikacji System połączony przez USB do komputera PC Błąd komunikacji WIDOK I KONFIGURACJA PARAMETRÓW URZĄDZEŃ EMS CX 3 W GRUPIE Na stronie grupy modułów Wybierz grupę 2. Zmień nazwę grupy (w razie potrzeby) 3. Kliknij Moduły, aby wyświetlić lub skonfigurować parametry urządzeń Wyświetla się strona ustawień modułów 18

19 Instrukcja obsługi EMS Configurator B A C Strona jest podzielona na trzy części: część A przedstawia moduły wybranej grupy wraz z ich parametrami i ikonami część B to obszar, gdzie można wybrać dwie strony: Ustawienia: wyświetla się strona podstawowej konfiguracji wybranego modułu Zaawansowane (o ile występuje): strona do konfiguracji wszystkich lub niektórych ustawień wybranego modułu. Uwaga: ta strona zmienia się zależnie od rodzaju modułu, konfiguracji lokalnej przełączników DIP itp. część C wyświetla podstawowe i zaawansowane ustawienia wybranego modułu Opis przycisk wyboru urządzenia Numer identyfikacyjny modułu (jednoznaczny kod, który identyfikuje moduł) 2. Funkcja modułu 3. Ikona do włączania wielofunkcyjnego przycisku LED na przednim panelu modułu 4. Stan komunikacji System połączony przez USB do komputera PC Błąd komunikacji Uwaga: Za każdym razem, gdy system zostanie zmodyfikowany (dodawanie/usuwanie modułu, zmiana adresu, zmiana konfiguracji przez przełączniki DIP itp.), należy powtórzyć odczyt konfiguracji przez USB 19

20 6.2 Edycja konfiguracji Funkcja używana do zmiany ustawień grup i modułów, gdy wykonano odczyt konfiguracji przez USB i nadal występują ustawienia do edycji. Na stronie Konfiguracja systemu 1 1. Kliknij Edytuj konfigurację Program konfiguracyjny przekieruje użytkownika bezpośrednio do strony grupy modułów Wybierz grupę 2. Kliknij Moduły, aby wyświetlić lub skonfigurować parametry urządzeń Uwaga: należy korzystać z tych dwóch strony tak, jak pokazano na stronach i niniejszego dokumentu 20

21 Instrukcja obsługi EMS Configurator Konfigurowane parametry każdego modułu W tym podpunkcie szczegółowo opisano konfigurowane parametry każdego modułu Moduł pomiarowy 1F z cewką Rogowskiego (nr ref ) (Nr ref ) Konfigurowane parametry: Istnieje możliwość ustawienia: - Zasilania: kierunek przepływu prądu przez cewkę Rogowskiego Moduł pomiarowy 3F z cewkami Rogowskiego (Nr ref ) Konfigurowane parametry: Istnieje możliwość ustawienia: - Sieć: Trójfazowa sieć z przewodem neutralnym lub bez niego - Zasilanie: kierunek przepływu prądu przez cewki Rogowskiego Moduł pomiarowy dla przekładników prądowych (CT) (Nr ref ) Konfigurowane parametry: Istnieje możliwość ustawienia: - Sieć: Jednofazowa sieć, Trójfazowa sieć z przewodem neutralnym lub bez niego - Zasilanie: kierunek przepływu prądu przez przekładnik prądowy - Przekładnia: uzyskana przez podzielenie Prądu pierwotnego CT / 5A (np. 800A / 5A, przekładnia CT = 160) 21

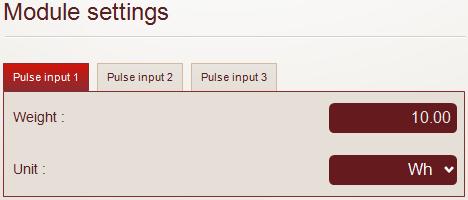

22 Moduł koncentratora impulsów (Nr ref ) Konfigurowane parametry: Dla każdego wejścia impulsowego istnieje możliwość ustawienia: - Wagi impulsu na wejściu (np. każdy impuls = 10,00) - Jednostka: jednostka miary impulsu na wejściu. Możliwe wartości: impulsy, Wh, kwh, MWh, varh, kvarh, Mvarh, VAh, kvah, MVAh, m3, km3, Mm3, Nm3, knm3, MNm3, J, Id, MJ, cal, kcal, g, kg, t. Uwaga: domyślna konfiguracja dla trzech wejść: 10 Wh/imp 22

23 Instrukcja obsługi EMS Configurator Uniwersalny moduł sygnalizacji stanu (Nr ref ) - Ogólne wejście Kombinacje przełączników DIP: Konfigurowane parametry: Dla każdego wejścia istnieje możliwość ustawienia: - Nazwa - Stan aktywny: ZAŁ lub WYŁ ZAŁ: wejście jest aktywowane gdy styk zamyka się (zestyk zwierny na wejściu) WYŁ: wejście jest aktywowane gdy styk otwiera się (zestyk rozwierny na wejściu) - Stan alarmowy: Wyłączony, ZAŁ, WYŁ Wyłączony: brak alarmu związanego ze zmianą stanu wejścia ZAŁ: alarm jest aktywowany, gdy wejście przechodzi do stanu ZAŁ WYŁ: alarm jest aktywowany, gdy wejście przechodzi do stanu WYŁ. - Alarm activation time delay - Stan wyłącznika (Otwarty, Zamknięty, Wyzwolenie) Kombinacje przełączników DIP: 23

24 Uniwersalny moduł sygnalizacji stanu (Nr ref ) (ciąg dalszy) - Ogólne wyzwolenie Kombinacje przełączników DIP: - Pozycja wyłącznika (Wsunięty, Wysunięty, Test) Kombinacje przełączników DIP: - Stan sprężyny (Zazbrojona/Niezazbrojona, Gotowy do zamknięcia) Kombinacje przełączników DIP: - Stan stycznika/przekaźnika bistabilnego Kombinacje przełączników DIP: Konfigurowane parametry: Istnieje możliwość ustawienia: - Liczba styków powiązanego stycznika lub przekaźnika bistabilnego. Można dodać lub usunąć styki (za pomocą przycisków + i - ) - Nazwa każdego styku - Stan normalny każdego styku: styk zwierny (NO) lub rozwierny (NC) Legenda: dioda LED świecąca ciągle dioda LED migająca dioda LED wyłączona 24

25 Instrukcja obsługi EMS Configurator Moduł sygnalizacji stanu i sterowania (Nr ref ) Tabela kombinacji przełączników DIP: Konfigurowane parametry: Istnieje możliwość ustawienia: - Czas aktywacji (tylko w przypadku konfiguracji dla przekaźników bistabilnych) - Opóźnienie: czas pomiędzy naciśnięciem przycisku lub wysłaniem polecenia a aktywacją wyjścia - Liczba styków powiązanego stycznika lub przekaźnika bistabilnego. Można - dodać lub usunąć styki (za pomocą przycisków + i - ) - Nazwa każdego styku - Stan normalny każdego styku: styk zwierny (NO) lub rozwierny (NC) 25

26 Uniwersalny moduł sterowania (Nr ref ) - Ogólne wyjście Kombinacje przełączników DIP: Konfigurowane parametry: Dla każdego wyjścia istnieje możliwość ustawienia: - Nazwa - Stan normalny : styk zwierny (NO) lub rozwierny (NC) - Flaga do zespolenia styków (powiązanie): naciśnięcie jednego z dwóch przycisków lub wysłanie polecenia aktywuje oba wyjścia - Aktywacja: styk Monostabilny lub Bistabilny - Czas aktywacji (tylko w przypadku ustawienia - Monostabilny) - Opóźnienie: czas pomiędzy naciśnięciem jednego z 2 przycisków lub wysłaniem polecenia a aktywacją wyjścia 26

27 Instrukcja obsługi EMS Configurator Uniwersalny moduł sterowania (Nr ref ) (ciąg dalszy) - Napęd zdalny wyłącznika Kombinacje przełączników DIP: Konfigurowane parametry: Dla każdego wyjścia istnieje możliwość ustawienia: - Czas aktywacji - Opóźnienie: czas pomiędzy naciśnięciem jednego z 2 przycisków lub wysłaniem polecenia a aktywacją wyjścia 27

28 Uniwersalny moduł sterowania (Nr ref ) (ciąg dalszy) - Sterowanie stycznikiem Kombinacje przełączników DIP: Konfigurowane parametry: Istnieje możliwość ustawienia: - Czas aktywacji (tylko w przypadku ustawienia Przekaźnik bistabilny) - Opóźnienie: czas pomiędzy naciśnięciem jednego z 2 przycisków lub wysłaniem polecenia a aktywacją wyjścia 28

29 Instrukcja obsługi EMS Configurator Funkcja zrzutu obciążenia Umożliwia wykonanie automatycznego zrzutu obciążenia w przypadku przekroczenia ustawionego progu mocy w obwodzie (w kw). Funkcja możliwa przy użyciu modułów EMS CX 3 : - Uniwersalny moduł sterowania (nr ref ) z domyślną konfiguracją (mikroprzełączniki DIP w pozycji 0000) - Wielofunkcyjne moduły pomiarowe (nr ref /20/23) Procedura ustawienia różnych parametrów 1. Przypisz ten sam adres do modułów EMS CX 3 (Uniwersalnego modułu sterowania i Wielofunkcyjnego modułu pomiarowego), które mają być ze sobą powiązane Na stronie Grupy modułów oprogramowania Wybierz grupę zawierającą Uniwersalny moduł sterowania i Wielofunkcyjny moduł pomiarowy 3. Kliknij Moduły aby zobaczyć/skonfigurować parametry urządzeń Strona ustawień modułów pojawi się Wybierz Wielofunkcyjny moduł pomiarowy 5. Kliknij aby aktywować funkcję zrzutu obciążenia Więcej szczegółów - patrz diagram na stronie 31 29

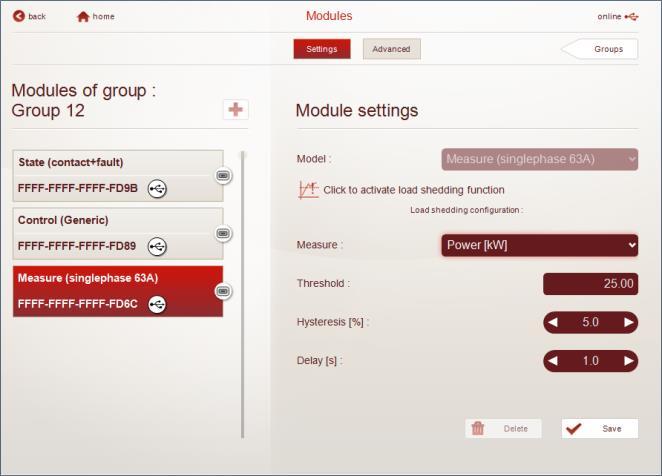

30 Wyświetli się zestaw dodatkowych parametrów Ustaw próg: wartość Całkowitej mocy czynnej (kw) powyżej której następuje start procedury. 7. Przypisz inne parametry sterowania: - Histereza: wartość wyrażona w % wartości progowej poniżej której następuje wyłączenie alarmu oraz przywrócenie odłączonego obciążenia (wartość domyślna 5%). - Opóźnienie alarmu (s) - (wartość domyślna 0s): podczas aktywacji alarmu: jest czasem oczekiwania pomiędzy punktem progowym i aktywacją alarmu na linii EMS podczas dezaktywacji alarmu: jest czasem oczekiwania pomiędzy punktem histerezy i dezaktywacją alarmu na linii EMS 8. Kliknij Zapisz aby potwierdzić Na stronie ustawień Uniwersalnego modułu sterowania 8 Ustaw następujące parametry: - Stan normalny: jest pozycją spoczynkową przekaźnika: zwierny (NO) lub rozwierny (NC). - Flaga do zespolenia styków (powiązanie): naciśnięcie jednego z dwóch przycisków lub wysłanie polecenia aktywuje oba wyjścia - styk Monostabilny lub Bistabilny - Czas aktywacji (s): wykorzystywany w przypadku ustawienia - Monostabilny; reprezentuje czas w którym przekaźnik pozostaje w pozycji pracy. - Opóźnienie aktywacji (s): czas oczekiwania pomiędzy wystąpieniem alarmu na linii EMS a zrzutem obciążenia przez Uniwersalny moduł sterowania (wartość domyślna 0s) Więcej szczegółów - patrz diagram na stronie 31 30

31 Instrukcja obsługi EMS Configurator Jednostka (kw) Diagram zrzutu obciążenia Próg Histereza Alarm Zał. Wył. Wył. Zrzut obciążenia Opóźnienie alarmu Zał. Opóźnienie alarmu Wył. Wył. Opóźnienie aktywacji 31

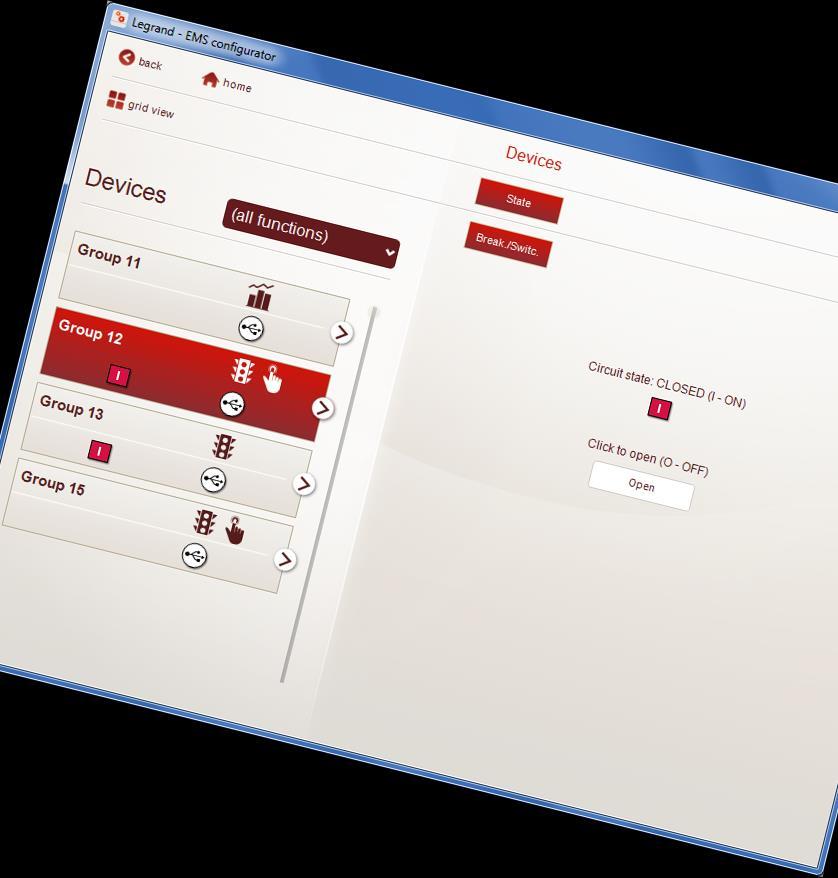

32 6.3 Strony poglądowe Na Stronie głównej oprogramowania 1 1. Kliknij Wizualizacja projektu Strona wizualizacji urządzeń pojawi się B A C Strona jest podzielona na trzy części: część A prezentuje Urządzenia (każde urządzenie jest grupą modułów EMS CX 3 z różnymi funkcjami) z ich parametrami i ikonami statusu. Możliwe jest filtrowanie listy Urządzeń funkcjami: Stan, Sterowanie, Pomiar lub wszystkie funkcje (domyślnie) część B jest obszarem gdzie możliwe jest wybranie różnych stron (zgodnie z funkcjami obecnymi w Urządzeniu): Stan: wyświetlanie stanu urządzeń, przyciski sterowania dla każdego Urządzenia/Grupy urządzeń EMS CX 3 Pomiar: wyświetlanie mierzonych wielkości przez urządzenie: Urządzenia pomiaru wielkości elektrycznych: Energia, Moc, Napięcia / Prądy / Częstotliwość, THD i Harmoniczne Moduł koncentratora impulsów: sekcja zużycia Energii, Wody i Gazu część C prezentuje mierzone wartości przez wybrane urządzenie, stan i przyciski sterowania. 32

33 Instrukcja obsługi EMS Configurator Opis przycisku wyboru urządzenia Nazwa grupy 2. Symbole funkcji związanych z grupą (zależne od parametrów przypisanych modułów EMS CX 3 ) Pomiar Stan Sterowanie 3. Status komunikacji System połączony z komputerem PC przez USB Błąd komunikacji 4. Te symbole pojawiają się tylko jeśli w grupie obecne są funkcje związane z aparatami zabezpieczającymi i ukazują stan jego styków: Otwarty Zamknięty Wyzwolenie 33

34 6.4 Historia alarmów Na Stronie głównej oprogramowania 1 1. Kliknij Alarmy i błędy Strona alarmów i błędów pojawi się Strona prezentuje 20 ostatnich błędów (które wystąpiły podczas konfiguracji systemu lub podczas jego obsługi) z następującymi szczegółami: - Data i Czas błędu - Nazwa grupy - Adres grupy - Opis powodu wystąpienia błędu 34

35 Instrukcja obsługi EMS Configurator 7. Obsługa offline 7.1 Import konfiguracji Na Stronie głównej oprogramowania 1 1. Kliknij Konfiguracja systemu Strona konfiguracji systemu pojawi się 2 2. Kliknij Importuj konfigurację z XML Pojawi się okno Wybierz plik do zaimportowania (np. Configuration.XML), następnie 4. kliknij Otwórz Konfiguracja jest gotowa do edycji 35

36 7.2 Edycja konfiguracji Na Stronie głównej oprogramowania 1 1. Kliknij Edytuj konfigurację Strona edycji zaimportowanej konfiguracji pojawi się Na tej stronie możliwa jest edycja parametrów Grup (Nazwy, Adresy) i parametrów modułów (zgodnie z typem modułów pod różnymi parametrami grupy). Możliwe jest dodanie nowych grup lub zduplikowanie istniejącej grupy używając przycisku dodawania. Uwaga: na koniec każdej modyfikacji kliknij Zapisz aby potwierdzić zmiany. 36

37 Instrukcja obsługi EMS Configurator 7.3 Eksport konfiguracji Na Stronie głównej oprogramowania 1 1. Kliknij Eksportuj konfigurację XML Pojawi się okno 2 3. Wybierz gdzie zapisać plik, następnie 3. kliknij OK Konfiguracja jest zapisana na komputerze 3 37

38 38

39 Instrukcja obsługi EMS Configurator 39
