EMS CX 3 Uniwersalny moduł sterowania
|
|
- Milena Jasińska
- 5 lat temu
- Przeglądów:
Transkrypt
1 87045 LIMOGES Cedex Telephone : Fax: EMS CX 3 Uniwersalny moduł Spis streści Strona 1. Opis Oferta Wymiary Montaż - Podłączenie Dane techniczne Architektura systemu System Autonomiczny z lokalnym adresowaniem ze zdalnym adresowaniem System Nadzorowany z lokalnym adresowaniem ze zdalnym adresowaniem Zgodność z normami OPIS. Moduł przeznaczony do stosowania w Systemach Zarządzania Energią (EMS CX 3 ).. Umożliwia zdalne sterowanie różnych obciążeń elektrycznych i napędów zdalnych aparatów modułowych (wył. nadprądowych, wył. różnicowoprądowych, itp...) i/lub aparatów mocy (np. wył. kompaktowe, wył. powietrzne...).. Wyposażony w przełączniki DIP (na boku) umożliwiające konfigurację produktu: - typ styków (styki NO lub NC) - trybu pracy (styki bistabilne lub monostabilne) Symbol: 4. MONTAŻ - PODŁĄCZENIE Montaż:. Na szynie symetrycznej IEC/EN lub wsporniku TH35 Pozycje pracy: Zasilanie:. Obowiązkowo 12 V d.c. przez specjalny Moduł zasilający nr ref rodzaje połączeń: za pomocą przewodów komunikacyjnych (nr ref /08/09) do dedykowanych portów na spodzie urządzenia 2. OFERTA. Nr ref : Uniwersalny moduł ; 2 konfigurowane styki przekaźnikowe 250 V~ - 6 A Szerokość montażowa:. 1 moduł, szerokość 17,8 mm. 3. WYMIARY za pomocą szyn komunikacyjnych (nr ref /02/03) - połączenie automatyczne za pomocą styków na tyle urządzenia. 1 / 16
2 Zaciski:. Głębokość zacisku: 8 mm.. Długość przewodu do odizolowania: 8 mm. Główki śrub:. Mieszane, krzyżowe i Pozidriv n 1 (UNI7596 typ Z1). Zalecany moment dokręcania:. 1 Nm. Konfiguracja modułu:. Po lewej stronie moduł EMS CX 3 wyposażony jest w 4 mikro przełączniki typu DIP umożliwiające konfigurację: - Typu styków (styki NO lub NC) - Trybu pracy (styki bistabilne lub monostabilne) Mikro przełączniki typu DIP mogą być ustawiane przy pomocy wkrętaka Zalecane narzędzia:. Do zacisków: Pozidriv n 1 lub wkrętak płaski 4 mm.. Do montażu: wkrętak płaski 5.5 mm (6 mm maks.).. Do konfiguracji przełączników DIP: wkrętak płaski 2 mm. Typ przewodu: Przewód miedziany Bez końcówek kabl. Bez końcówek kabl. Drut 1 x 0,5 mm² do 1,5 mm² 2 x 1,5 mm² 1 x 0,5 mm² do 1,5 mm² 2 x 1,5 mm². Domyślna konfiguracja (przełączniki w pozycji 0000) 1 x 0,5 mm² do 1,5 mm² Linka 2 x 1,5 mm² Schemat oprzewodowania: 1 x 0,5 mm² do 1,5 mm² 2 x 1,5 mm² W zależności od wybranej funkcji, mikro przełączniki DIP muszą być ręcznie ustawione w sposób pokazany poniżej. Jeśli mikro przełączniki DIP pozostają w pozycji 0000, moduł wyświetla tylko ogólną informację (wejście aktywne" lub nieaktywne") w zależności od stanu każdego z 2 wyjść.. Tabela możliwych konfiguracji Sterowanie ogólne. Przycisk R1: steruje przekaźnikiem między zaciskami 1 i 2. Przycisk R2: steruje przekaźnikiem między zaciskami 3 i 4. Obydwa przekaźniki są konfigurowane. Patrz Konfiguracja modułu [więcej konfiguracji na następnej stronie] 2 / 16

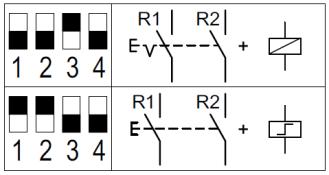

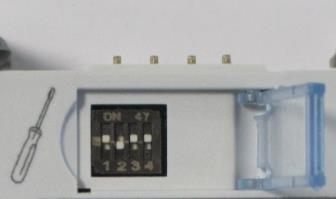

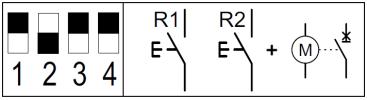

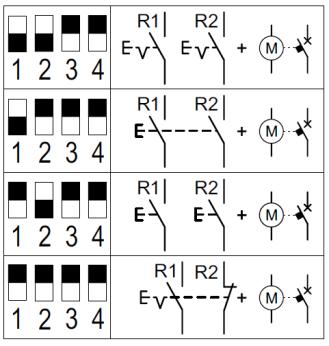

3 Konfiguracja modułu (ciąg dalszy): Moduł EMS CX 3 powiązany z napędem zdalnym Połączenie z powiązanym urządzeniem:. Powiązanie z Napędem zdalnym serii DX 3 (nr ref /91/92/93/95) z niezależnym sterowaniem ON/OFF (ZAŁ./WYŁ.). Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej.. Schemat oprzewodowania: Moduł EMS CX 3 powiązany przekaźnikiem bistabilnym lub stycznikiem Uwaga: Styk NO monostabilny Styk NC monostabilny Styk NO bistabilny Styk NC bistabilny. Powiązanie z Napędem zdalnym serii DX 3 (nr ref /91/92) z cyklicznym sterowaniem ON/OFF (ZAŁ./WYŁ.). Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej Styki powiązane. Schemat oprzewodowania: Napęd zdalny 3 / 16

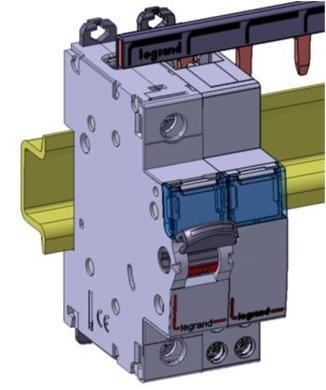

4 Połączenie z powiązanym urządzeniem (ciąg dalszy):. Powiązanie z Napędem zdalnym DPX 3 160/250 (nr ref /61) z niezależnym sterowaniem ON/OFF (ZAŁ./WYŁ.). Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej. Połączenie z powiązanym urządzeniem (ciąg dalszy): Powiązanie z Przekaźnikiem bistabilnym (np. nr ref ) lub Przekaźnikiem bistabilnym innej marki. Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej.. Schemat oprzewodowania:. Schemat oprzewodowania:. Powiązanie z Napędem zdalnym DMX (nr ref /21/23) lub Napędem zdalnym DMX /4000/6300 (nr ref /35/37) z niezależnym sterowaniem ON/OFF (ZAŁ./WYŁ.). Uwaga: aby sterować aparatem DMX³, należy wyposażyć go dodatkowo w wyzwalacz wzrostowy lub podnapięciowy oraz cewkę zamykającą. Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej.. Powiązanie ze Stycznikiem (np. nr ref ) lub Stycznikiem innej marki. Mikro przełączniki DIP modułu EMS CX 3 muszą być obowiązkowo skonfigurowane w sposób pokazany poniżej. Schemat oprzewodowania:. Schemat oprzewodowania: 4 / 16
5 Połączenie z powiązanym urządzeniem (ciąg dalszy): Uwaga: możliwe jest lokalne sterowanie Napędem zdalnym za pomocą przycisków na Uniwersalnym module EMS CX 3 ; jednakże, pomiędzy dwiema komendami (otwarcie zamknięcie lub zamknięcie otwarcie) należy odczekać min. 5 sek. ze względu na mechaniczną pracę Napędu zdalnego. Komunikacja (Łącze danych między modułami EMS CX 3 ):. Za pomocą dedykowanych przewodów (nr ref /08/09) Komunikacja (Łącze danych między modułami EMS CX 3 ) (ciąg dalszy):. Za pomocą dedykowanych szyn komunikacyjnych (nr ref /02/03).. Umożliwiają transmisję danych między różnymi modułami EMS CX 3. Ten typ komunikacji jest zalecany przy dużej liczbie modułów EMS CX 3, zamontowanych w tym samym rzędzie rozdzielnicy. Umożliwiają transmisję danych między różnymi modułami EMS CX 3.Ten typ komunikacji jest zalecany przy niewielkiej liczbie modułów EMS CX 3, zamontowanych w różnych miejscach rozdzielnicy. Implementacja: przy takiej konfiguracji, plastikowe osłonki tylnych portów komunikacyjnych modułów EMS CX 3 należy usunąć. Implementacja: przy takiej konfiguracji, plastikowe osłonki tylnych portów komunikacyjnych modułów EMS CX 3 powinny zostać zachowane. 5 / 16

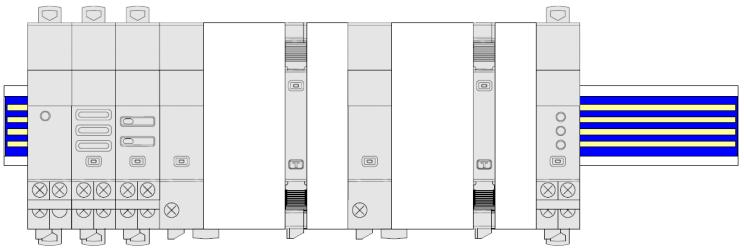

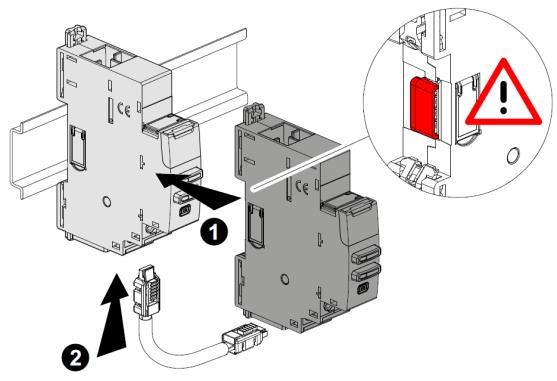

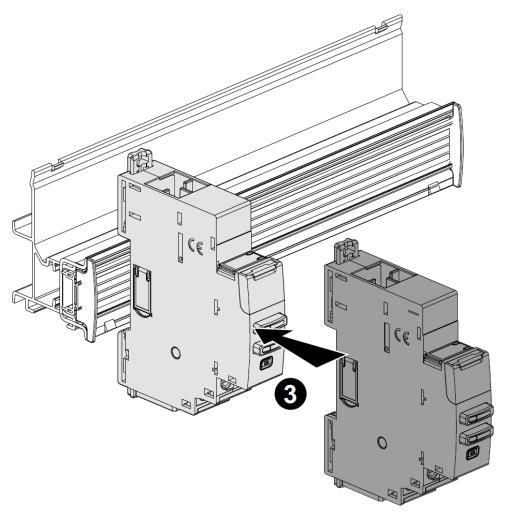

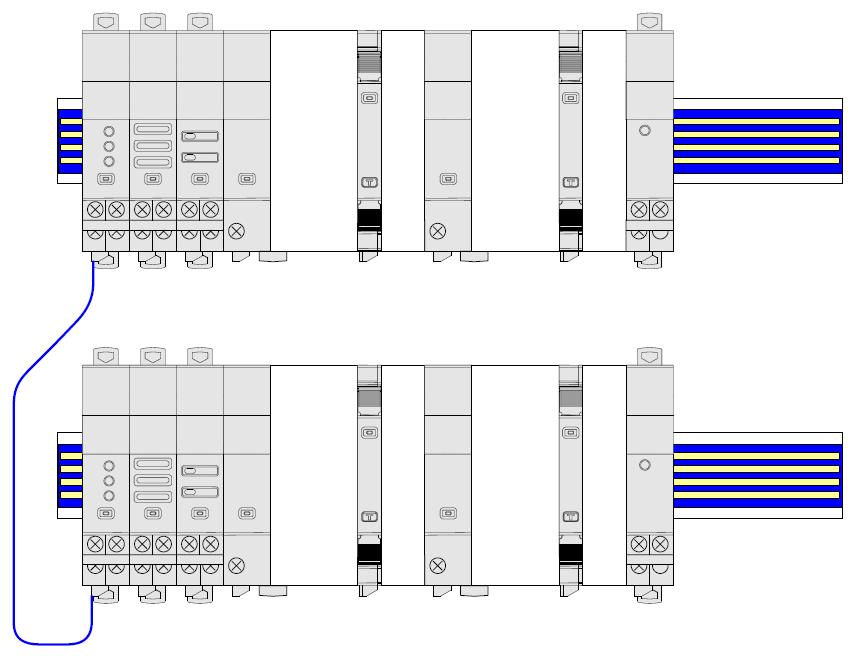

6 Komunikacja (Łącze danych między modułami EMS CX 3 ) (ciąg dalszy):. Przez połączenie dedykowanych przewodów i szyn komunikacyjnych w celu wykonania połączenia pomiędzy rzędami w rozdzielnicy. Dwie możliwe sytuacje: - Komunikacja za pomocą szyn w każdym rzędzie. Przewód komunikacyjny umożliwia połączenie poszczególnych rzędów. Pozycja w rzędzie:. Profil produktu i umiejscowienie zacisków w jego dolnej części umożliwia jego montaż w rzędzie aparatów połączonych szyną sztyftową. Wymiana modułu:. Moduł EMS CX 3 zamontowany w rzędzie aparatów połączonych szyną sztyftową może być wymontowany bez odłączania innych urządzeń. 1. Ustawić zaczep w pozycji odblokowanej Komunikacja za pomocą przewodów i szyn w rzędach. Przewody komunikacyjne umożliwiają połączenie modułów w rzędzie i połączenie poszczególnych rzędów. 1. Ustawić zaczep w pozycji odblokowanej 2. Pociągnąć urządzenie do przodu, aby zwolnić je ze wspornika. Etykietowanie:. Identyfikacja obwodu za pomocą etykiety umieszczonej w okienku opisowym na przodzie produktu. 3. Pociągnąć urządzenie w dół, aby całkowicie zwolnić je z zębów szyny sztyftowej. 6 / 16

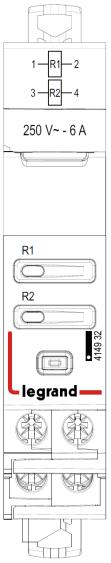

7 5. DANE TECHNICZNE Oznakowania części przedniej:. Za pomocą stałego nadruku atramentowego (czerwona linia) i znakowania laserowego Schemat elektryczny Zakres pracy przekaźników Przekaźnik n 1 powiązany z górnym przyciskiem Przekaźnik n 2 powiązany z dolnym przyciskiem 5. DANE TECHNICZNE (ciąg dalszy) Przyciski:. Wyposażone w diody LED o dwóch kolorach świecenia: - Stałe świecenie na zielono odpowiadający przekaźnik jest nieaktywny (przekaźnik niezasilany) - Stałe świecenie na czerwono odpowiadający przekaźnik jest zasilany - Miganie (na czerwono lub zielono) Uniwersalny moduł EMS CX 3 otrzymał komendę ale jeszcze jej nie wykonał. Sytuacja ta występuje w przypadku zaprogramowania czasu opóźnienia aktywacji (opóźnienie jest ustawiane tylko za pomocą zdalnego adresowania. Patrz 6). Dioda LED miga dopóki komenda nie zostanie wykonana. Następnie dioda przechodzi w stan stałego świecenia na zielono lub czerwono, w zależności od stanu przekaźnika. Oznakowania boczne:. Znakowanie laserowe. lewa strona: informacje standardowe i konfiguracyjne Przycisk wielofunkcyjny:. Przycisk wielofunkcyjny na froncie urządzenia: Normy Wskazuje obecność obrotowego przełącznika adresu lokalnego Tabela konfiguracji mikro przełączników DIP (podstawowe funkcje) Adres Legrand. Podaje informację o stanie pracy modułu. Możliwe stany: Kolor LED Stan Znaczenie Wolne miganie Błąd (np. błąd adresu) Szybkie miganie Brak funkcji prawa strona: informacje dotyczące oprzewodowania i identyfikacji Informacje o oprzewodowaniu Etykieta: do usunięcia z modułu i przechowywana w razie potrzeby (ID modułu...) Schemat oprzewodowania Styki dla połączenia z szyną komunikacyjną Informacje dotyczące identyfikacji modułu Porty dla połączenia za pomocą przewodów komunikacyjnych czerwony zielony pomar. Stałe świecenie (wciskając przycisk wielofunkcyjny dłużej niż 20 sek.) Wolne miganie Szybkie miganie (wciskając przycisk wielofunkcyjny przez 10 sek.) Stałe świecenie Wolne miganie Szybkie miganie Stałe świecenie Reset całkowity [aktualizacje oprogramowania sprzętowego są zachowane] Trwa proces systemowy. Poczekaj aż LED zacznie świecić stale Moduł w stanie Stand-by" (brak zdalnego i komunikacji) System OK, połączenie aktywne Brak funkcji Trwa aktualizacja oprogramowania sprzętowego Brak funkcji 7 / 16
8 5. DANE TECHNICZNE (ciąg dalszy) Napięcie znamionowe pracy przekaźników:. Ue = 250 V ~ Prąd znamionowy przekaźników:. In = 6 cosφ = 1 Częstotliwość znamionowa :. 50/60 Hz ze standardową tolerancją. Napięcie izolacji:. Ui = 400 V Wytrzymałość na impuls napięciowy Uimp:. porty EMS / zaciski wejściowe: fala 1,2 / 50 μs: 6 kv prąd przemienny 50 Hz / 1 min.: 3 kv. Zaciski przekaźnika 1 / zaciski przekaźnika 2: fala 1,2 / 50 μs: 4 kv prąd przemienny 50 Hz / 1 min.: 1,9 kv Stopień zanieczyszczenia:. 2 zgodnie z IEC/EN Kategoria przepięciowa:. III Wytrzymałość dielektryczna: V Wytrzymałość mechaniczna:. Min. 10 x 10 6 operacji. Kategoria pracy:. AC15: obciążenia elektromagnetyczne, zgodnie z IEC/EN DANE TECHNICZNE (ciąg dalszy) Materiał z tworzywa sztucznego:. Samogasnący poliwęglan.. Odporność na działanie ciepła i ognia zgodnie z IEC/EN , metoda badania rozżarzonym drutem w temperaturze 960 C.. Klasyfikacja UL 94 / IECEN : V1 Temperatura pracy:. Min. = -25 C. Maks. = +70 C Temperatura magazynowania:. Min. = -40 C. Maks. = +70 C Stopień ochrony:. Stopień ochrony zacisków przed dotykiem bezpośrednim: IP2X (IEC/EN 60529).. Stopień ochrony zacisków przed wnikaniem ciał stałych i płynów (urządzenie oprzewodowane): IP 20 (IEC/EN 60529).. Stopień ochrony urządzenia zamontowanego w rozdzielnicy z osłoną frontową: IP 40 (IEC/EN 60529).. Klasa II ochronności - urządzenie zamontowane w rozdzielnicy z osłoną frontową. Średnia waga urządzenia:. 0,065 kg. Objętość w opakowaniu:. 0,21 dm 3. Pobór mocy:. Wartości przy zasilaniu 12 V d.c. Stan modułu W ma Stand-by 0, styki otwarte 0, styk otwarty & 1 styk zamknięty 0, styki zamknięte 0, / 16
9 5. DANE TECHNICZNE (ciąg dalszy) Funkcja zrzutu obciążenia:. Umożliwia automatyczny zrzut obciążenia w przypadku przekroczenia zadanego progu poboru mocy w obwodzie elektrycznym.. Funkcję można zaimplementować łącząc ze sobą poniższe moduły systemu EMS CX 3 : - Uniwersalny moduł (nr ref ) z mikroprzełącznikami DIP w pozycji 0000 (patrz Konfiguracja modułu ) - Moduły pomiarowe (nr ref /20/23) Aby ustawić różne parametry konieczne jest wykorzystanie oprogramowania EMS Configurator (dostępne bezpłatnie). Procedura: 1. Przypisz ten sam adres dla modułów EMS CX 3 (Uniwersalny moduł i Moduły pomiarowe) które mają być ze sobą powiązane 2. Połącz komputer z Modułem interfejsu EMS/RS485 lub Modułem wizualizacji i konfiguracji lokalnej (zgodnie z typem architektury systemu; patrz Architektura systemu ) 3. W oprogramowaniu EMS Configurator ustaw parametry:. Na stronie dedykowanej dla Modułu pomiarowego: - Próg: wartość Całkowitej mocy czynnej (kw), po przekroczeniu której następuje start procedury. (wartość domyślna 100 kw) - Histereza: wartość wyrażona w % wartości progowej, po przekroczeniu której alarm ustaje i następuje przywrócenie zasilania zrzuconego obciążenia. (wartość domyślna 5%) - Opóźnienie alarmu (s) - (wartość domyślna 1s): podczas aktywacji alarmu: jest czasem oczekiwania pomiędzy punktem progowym oraz aktywacją alarmem na linii EMS podczas de-aktywacji alarmu: jest czasem oczekiwania pomiędzy punktem histerezy oraz de-aktywacją alarmem na linii EMS. Na stronie dedykowanej dla Uniwersalnego modułu : - Stan normalny przekaźnika: pozycja spoczynkowa przekaźnika; normalnie otwarty (NO) lub normalnie zamknięty (NC). - Aktywacja przekaźnika: monostabilnie lub bistabilnie - Czas aktywacji przekaźnika (s): wykorzystywany w przypadku pracy monostabilnej; reprezentuje czas, w którym przekaźnik pozostaje w pozycji pracy (aktywacji). - Opóźnienie aktywacji (s): czas oczekiwania pomiędzy alarmem na linii EMS oraz wykonaniem akcji przez Uniwersalny moduł (wartość domyślna 0s). Jednostka (kw) Próg Histereza Alarm ZAŁ. WYŁ WYŁ Zrzut obciążenia Opóźnienia alarmu ZAŁ. Opóźnienia alarmu WYŁ WYŁ Opóźnienia aktywacji 9 / 16

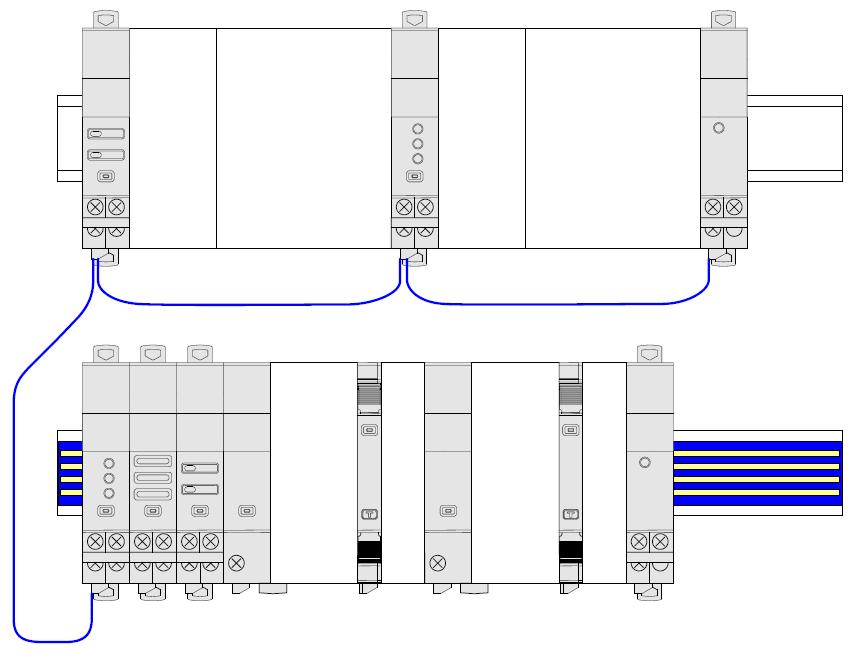

10 6. ARCHITEKTURA SYSTEMU EMS CX 3 jest uniwersalnym systemem, który w zależności od potrzeb użytkownika może być konfigurowany/użytkowany jako system Autonomiczny lub Nadzorowany. W zależności od tego wyboru konfiguracja i metody adresowania są różne. Dostępne są cztery możliwe architektury: 6.1 System Autonomiczny z lokalnym adresowaniem (za pomocą przełączników obrotowych) ze zdalnym adresowaniem (za pomocą komputera) 6.2 System Nadzorowany (System nadzorowany za pomocą komputera) z lokalnym adresowaniem ze zdalnym adresowaniem 6.1 System Autonomiczny. Zarządzany przez użytkownika lokalnie w rozdzielnicy elektrycznej. Nie wymaga komputera do jego nadzoru poza rozdzielnicą System autonomiczny z lokalnym adresowaniem (za pomocą przełączników obrotowych) Zalety lokalnego adresowania: - Oprogramowanie nie jest wymagane aby skonfigurować instalację, - Nie ma potrzeby wykorzystywania komputera aby zarządzać ustawieniami (konfiguracje, testy,...) i użytkować system (wizualizacja pomiarów i alarmy,...). Wszystko można wykonać za pomocą Modułu wizualizacji i konfiguracji lokalnej (nr ref ), [Szczegółowe informacje w dokumentacji technicznej dla tego modułu], - Nie ma potrzeby stosowania interfejsów lub bramek komunikacyjnych, - Instalacja może być wykonana bez udziału Integratora Systemu. Procedura programowania:. Dla modułów EMS CX 3, które wymagają ustawienia mikro-przełącznika DIP patrz Konfiguracja modułu w odpowiadającej mu dokumentacji technicznej. Procedura adresowania:. Wymagana dla wszystkich modułów EMS CX 3 za pomocą przełącznika obrotowego umieszczonego na górnej części urządzenia.. Oznaczenie od 0 do 9 w celu lokalnej definicji adresu Modbus modułów EMS CX 3. Konsekwencje lokalnego trybu adresowania (za pomocą obrotowego przełącznika):. Każde urządzenie w systemie musi być zaadresowane manualnie,. Dostępne adresy: od 1 do 9,. Adres 0 niedozwolony,. Do kilku urządzeń można przypisać ten sam adres w celu grupowania różnych funkcji, które dotyczą tego samego obwodu elektrycznego. Na przykład możliwe jest przypisanie tego samego adresu do Modułu pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu (nr ref ), Modułu pomiarowego, itd. W ten sposób na Module wizualizacji i konfiguracji lokalnej EMS CX 3 (lokalny wyświetlacz) osobne funkcje będą wyświetlane jako unikalne urządzenie ze wszystkimi zgrupowanymi funkcjami. [Patrz schemat poniżej] Uwaga dla Modułu wizualizacji i konfiguracji lokalnej (lokalny wyświetlacz). Można przypisać do niego taki sam adres jak innego modułu EMS CX 3 za pomocą menu konfiguracyjnego urządzenia,. Można umieścić go w dowolnej miejscu na linii komunikacyjnej systemu EMS CX / 16
11 6. ARCHITEKTURA SYSTEMU (ciąg dalszy) 6.1 System Autonomiczny (ciąg dalszy) System autonomiczny ze zdalnym adresowaniem (za pomocą komputera) Zalety zdalnego adresowania: - Cała konfiguracja (adresowanie i funkcje) może być wykonana za pomocą oprogramowania EMS Configurator - Oprogramowanie do konfiguracji jest darmowe - Automatyczna detekcja modułów EMS CX 3 zainstalowanych w systemie (parametry, funkcje, konfiguracja...) - Zwiększone możliwości konfiguracyjne: funkcja automatycznego zrzutu obciążenia - Zwiększone możliwości adresowania: do 30 adresów Modbus w systemie Procedura programowania:. Dla modułów EMS CX 3, które wymagają ustawienia mikro-przełącznika DIP patrz Konfiguracja modułu w odpowiadającej mu dokumentacji technicznej. Procedura adresowania:. Nie ma potrzeby lokalnego adresowania modułów EMS CX 3. Pokrętło obrotowe powinno zostać w domyślnej pozycji 0.. Cała procedura adresowania/konfiguracji zostanie wykonana za pomocą oprogramowania EMS Configurator (dostępne bezpłatnie).. Przy adresowaniu zdalnym, oprogramowanie dokonuje automatycznej detekcji zainstalowanych modułów w systemie ale nadzór nad nimi nie jest możliwy do momentu przypisania przez użytkownika adresów oraz wszystkich parametrów dla każdego z modułów. Uwaga: wymagane jest połączenie komputera z modułem wizualizacji i konfiguracji lokalnej za pomocą kabla micro-usb. [Szczegółowe informacje w dokumentacji EMS Configurator] 11 / 16
12 6. ARCHITEKTURA SYSTEMU (ciąg dalszy) 6.1 System Autonomiczny (ciąg dalszy): System autonomiczny ze zdalnym adresowaniem (za pomocą komputera) (ciąg dalszy): Konsekwencje dla tej architektury systemu: - na 1 moduł wizualizacji i konfiguracji lokalnej (nr ref ) o do 30 modułów EMS CX 3 (np. 30 urządzeń zgrupowanych funkcjami z adresami od 1 do 30) Do kilku urządzeń można przypisać ten sam adres w celu grupowania różnych funkcji, które dotyczą tego samego obwodu elektrycznego. Na przykład możliwe jest przypisanie tego samego adresu do Modułu pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu (nr ref ), Modułu pomiarowego, itd. W ten sposób na Module wizualizacji i konfiguracji lokalnej EMS CX 3 (lokalny wyświetlacz) lub w oprogramowaniu Energy Management osobne funkcje będą wyświetlane jako unikalne urządzenie ze wszystkimi zgrupowanymi funkcjami. [Patrz schemat poniżej] Uwaga dla modułu wizualizacji i konfiguracji lokalnej: Możliwe jest przypisanie dla tego modułu tego samego adresu co dla innego modułu EMS CX 3 w systemie. Moduł wizualizacji i konfiguracji lokalnej może być umieszczony w dowolnym miejscu linii komunikacyjnej EMS CX System Nadzorowany (System nadzorowany za pomocą komputera). System Nadzorowany = System zarządzany za pomocą komputera w celu zdalnego odczytu danych pomiarowych z urządzeń EMS CX3 i/lub tymi urządzeniami (np. sterowanie napędów zdalnych lub styczników itp ) System nadzorowany z lokalnym adresowaniem (za pomocą przełączników obrotowych) Zalety lokalnego adresowania: - Oprogramowanie nie jest wymagane aby skonfigurować instalację - Instalacja może być wykonana bez udziału Integratora Systemu Procedura programowania:. Dla modułów EMS CX 3, które wymagają ustawienia mikro-przełącznika DIP patrz Konfiguracja modułu w odpowiadającej mu dokumentacji technicznej. Procedura adresowania:. Wymagana dla wszystkich modułów EMS CX 3 za pomocą przełącznika obrotowego umieszczonego na górnej części urządzenia.. Oznaczenie od 0 do 9 w celu lokalnej definicji adresu Modbus modułów EMS CX 3. W tym systemie adres Modbus modułu EMS CX 3 lub grupy modułów (z różnymi funkcjami) otrzymywany jest z uwzględnieniem adresu modułu interfejsu EMS / RS485 jako rząd dziesiątek a poszczególnych modułów jako rząd jedności (np. adres modułu interfejsu 1 = 10, adres modułu = 5 Adres Modbus 15). 12 / 16
13 6. ARCHITEKTURA SYSTEMU (ciąg dalszy) 6.2 System Nadzorowany (System nadzorowany za pomocą komputera) (ciąg dalszy) System nadzorowany z lokalnym adresowaniem (za pomocą przełączników obrotowych) (ciąg dalszy) Konsekwencje lokalnego trybu adresowania (za pomocą obrotowego przełącznika):. Każde urządzenie w systemie musi być zaadresowane manualnie,. Dostępne adresy: od 1 do 9,. Adres 0 niedozwolony Do kilku urządzeń można przypisać ten sam adres w celu grupowania różnych funkcji, które dotyczą tego samego obwodu elektrycznego. Na przykład możliwe jest przypisanie tego samego adresu do Modułu pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu (nr ref ), Modułu pomiarowego, itd. W ten sposób na Module wizualizacji i konfiguracji lokalnej EMS CX 3 (lokalny wyświetlacz) lub w oprogramowaniu Energy Management osobne funkcje będą wyświetlane jako unikalne urządzenie ze wszystkimi zgrupowanymi funkcjami. [Patrz schemat poniżej] Uwaga: W tej konfiguracji adres Modbus modułu EMS CX 3 lub grupy modułów (z różnymi funkcjami) otrzymywany jest z uwzględnieniem adresu modułu interfejsu EMS / RS485 jako rząd dziesiątek a poszczególnych modułów jako rząd jedności (np. adres modułu interfejsu 1 = 10, adres modułu = 5 Adres Modbus 15). Nr ref Konsekwencje dla tej architektury systemu: - na 1 interfejs RS485/Ethernet (nr ref ): o do 81 adresów Modbus o limit 9 Modułów interfejsu EMS/RS485 lub maks m kabla Modbus (kabel Belden 9842, Belden 3106A lub odpowiadający). - na 1 Moduł interfejsu EMS/RS485 (nr ref ): o do 30 modułów EMS CX 3 (np. 30 urządzeń zgrupowanych funkcjami z adresami od 1 do 9) Uwaga: przy lokalnym adresowaniu Moduł interfejsu EMS/RS485 dokonuje automatycznej detekcji modułów systemu (parametry, funkcje, konfiguracja ). 13 / 16
14 6. ARCHITEKTURA SYSTEMU (ciąg dalszy) 6.2 System Nadzorowany (System nadzorowany za pomocą komputera) (ciąg dalszy) System nadzorowany ze zdalnym adresowaniem (za pomocą komputera) Zalety zdalnego adresowania: - Cała konfiguracja (adresowanie i funkcje) może być wykonana zdalnie za pomocą oprogramowania EMS Configurator - Oprogramowanie EMS Configurator jest darmowe - Automatyczna detekcja modułów EMS CX 3 zainstalowanych w systemie (parametry, funkcje, konfiguracja...) - Zwiększone możliwości konfiguracyjne: funkcja automatycznego zrzutu obciążenia - Zwiększone możliwości adresowania: do 32 Modułów interfejsu EMS/RS485 - Zwiększone możliwości adresowania: do 247 adresów Modbus na cały system Procedura programowania:. Dla modułów EMS CX 3, które wymagają ustawienia mikro-przełącznika DIP patrz Konfiguracja modułu w odpowiadającej mu dokumentacji technicznej. Uwaga: za pomocą oprogramowania EMS Configurator można przypisać wszystkie funkcje i parametry dla każdego Modułu systemu EMS CX 3. Procedura adresowania:. Nie ma potrzeby lokalnego adresowania modułów EMS CX 3. Pokrętło obrotowe powinno zostać w domyślnej pozycji 0.. Cała procedura adresowania/konfiguracji zostanie wykonana za pomocą oprogramowania EMS Configurator (dostępne bezpłatnie).. Przy adresowaniu zdalnym, oprogramowanie dokonuje automatycznej detekcji zainstalowanych modułów w systemie ale nadzór nad nimi nie jest możliwy do momentu przypisania przez użytkownika adresów oraz wszystkich parametrów dla każdego z modułów. Uwaga: wymagane jest połączenie komputera z modułem wizualizacji i konfiguracji lokalnej za pomocą kabla micro-usb. [Szczegółowe informacje w dokumentacji EMS Configurator] 14 / 16
15 6. ARCHITEKTURA SYSTEMU (ciąg dalszy) 6.2 System Nadzorowany (System nadzorowany za pomocą komputera) (ciąg dalszy) System nadzorowany ze zdalnym adresowaniem (za pomocą komputera) (ciąg dalszy) Nr ref Konsekwencje dla tej architektury systemu: - na 1 interfejs RS485/Ethernet (nr ref ): o do 247 adresów Modbus o Ze względu na ograniczenia Modbus: limit 32 Modułów interfejsu EMS/RS485 lub maks m kabla Modbus (kabel Belden 9842, Belden 3106A lub odpowiadający). - na 1 Moduł interfejsu EMS/RS485 (nr ref ): o do modułów 30 EMS CX 3 lub grup modułów (np. 30 urządzeń zgrupowanych funkcjami z adresami od 1 do 30) Do kilku urządzeń można przypisać ten sam adres w celu grupowania różnych funkcji, które dotyczą tego samego obwodu elektrycznego. Na przykład możliwe jest przypisanie tego samego adresu do Modułu pomocniczego + sygnalizacyjnego (nr ref ), Uniwersalnego modułu (nr ref ), Modułu pomiarowego, itd. W ten sposób na Module wizualizacji i konfiguracji lokalnej EMS CX 3 (lokalny wyświetlacz) lub w oprogramowaniu Energy Management osobne funkcje będą wyświetlane jako unikalne urządzenie ze wszystkimi zgrupowanymi funkcjami. [Patrz schemat powyżej] 15 / 16
16 7. ZGODNOŚĆ Z NORMAMI Zgodność z normami:. Zgodność z Dyrektywą Kompatybilności Elektromagnetycznej (EMC) n 2014/30/EU. Zgodność z Dyrektywą Niskonapięciową n 2014/35/EU.. Kompatybilność Elektromagnetyczna: IEC/EN IEC/EN Ochrona środowiska Zgodność z Dyrektywami CEE:. Zgodność z Dyrektywą 2002/95/EC z dnia 27/01/03 znaną jako "RoHS" która przewiduje ograniczenie stosowania substancji niebezpiecznych takich jak ołów, rtęć, kadm, sześciowartościowy chrom i dwufenyle polibromowane (PBB) oraz polibromowane etery difenylowe (PBDE) bromowane środki zmniejszające palność, od dnia 1 lipca 2006 r.. Zgodność z Dyrektywą 91/338/EEC z dnia 18/06/91.. Zgodność z regulacjami REACH Tworzywa sztuczne:. Bezhalogenowe.. Oznaczenie części zgodnie z ISO i ISO Pakowanie:. Projektowanie i produkcja opakowań zgodne z Dyrektywą 94/62/CE. Profil środowiskowy:. Dostępna dokumentacja PEP Oprogramowanie projektowe:. XL PRO / 16
