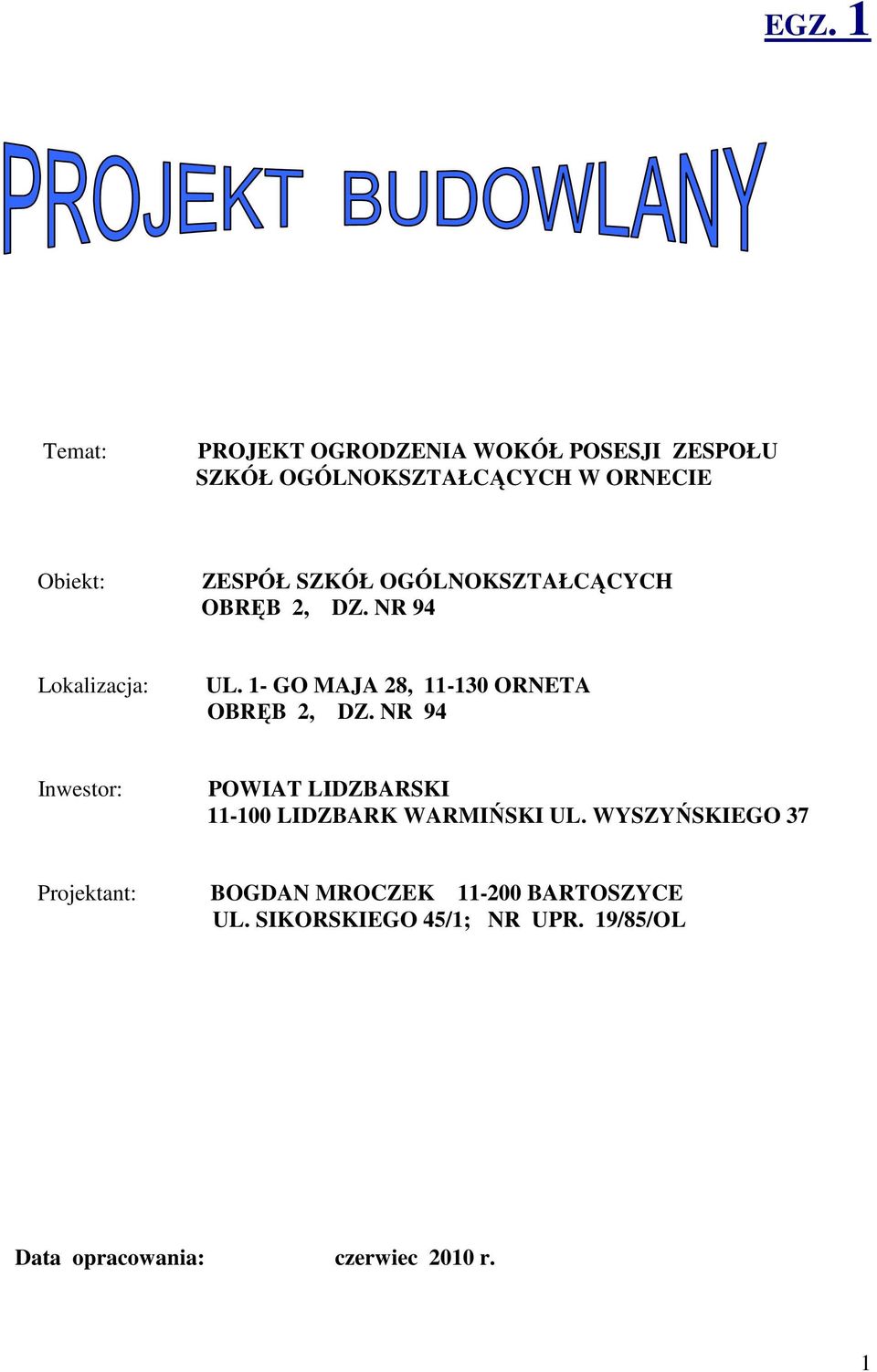

1 EGZ. 1 Temat: PROJEKT OGRODZENIA WOKÓŁ POSESJI ZESPOŁU SZKÓŁ OGÓLNOKSZTAŁCĄCYCH W ORNECIE Obiekt: ZESPÓŁ SZKÓŁ OGÓLNOKSZTAŁCĄCYCH OBRĘB 2, DZ. NR 94 Lokalizacja: UL. 1- GO MAJA 28, ORNETA OBRĘB 2, DZ. NR 94 Inwestor: POWIAT LIDZBARSKI LIDZBARK WARMIŃSKI UL. WYSZYŃSKIEGO 37 Projektant: BOGDAN MROCZEK BARTOSZYCE UL. SIKORSKIEGO 45/1; NR UPR. 19/85/OL Data opracowania: czerwiec 2010 r. 1

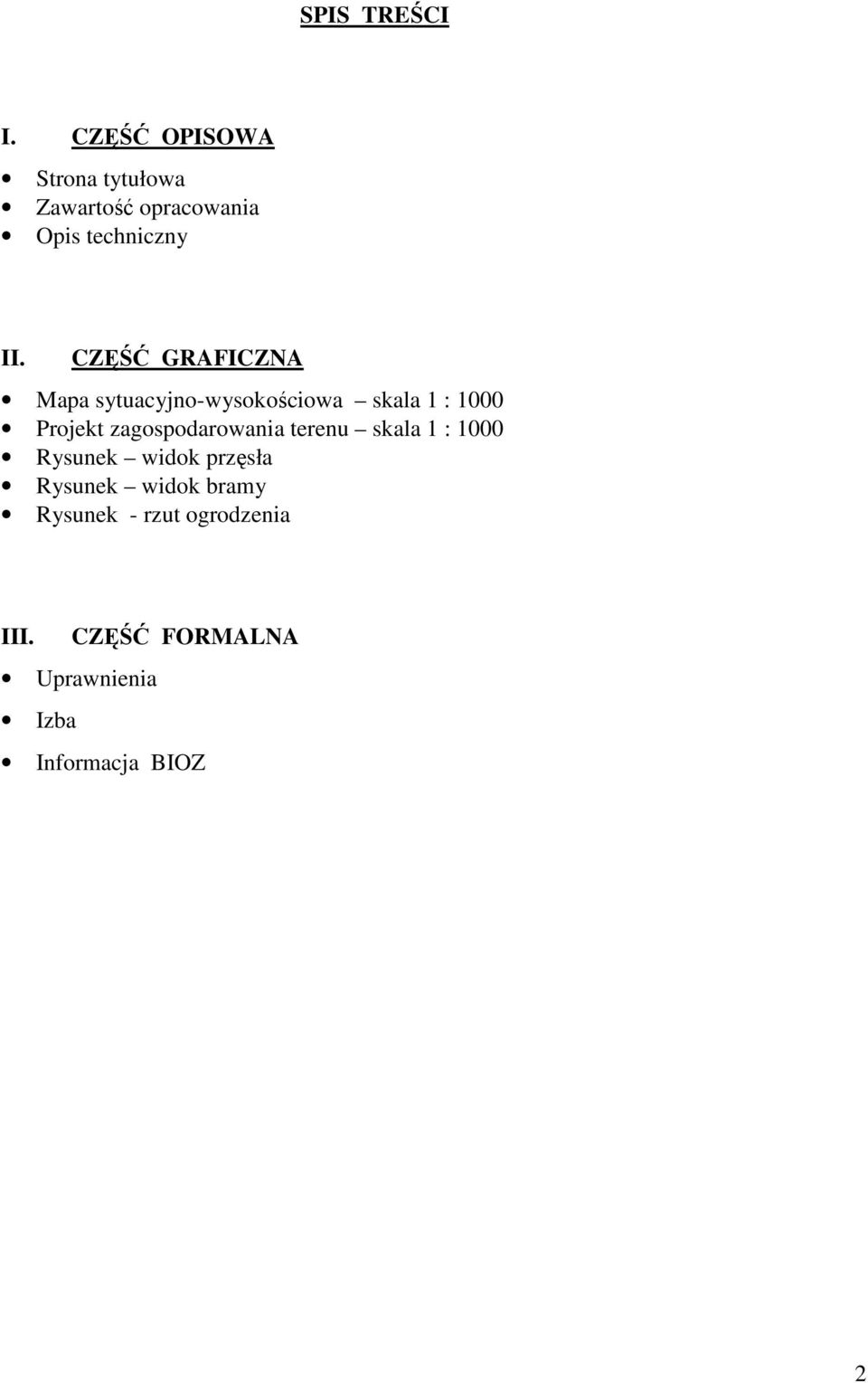

2 SPIS TREŚCI I. CZĘŚĆ OPISOWA Strona tytułowa Zawartość opracowania Opis techniczny II. CZĘŚĆ GRAFICZNA Mapa sytuacyjno-wysokościowa skala 1 : 1000 Projekt zagospodarowania terenu skala 1 : 1000 Rysunek widok przęsła Rysunek widok bramy Rysunek - rzut ogrodzenia III. CZĘŚĆ FORMALNA Uprawnienia Izba Informacja BIOZ 2

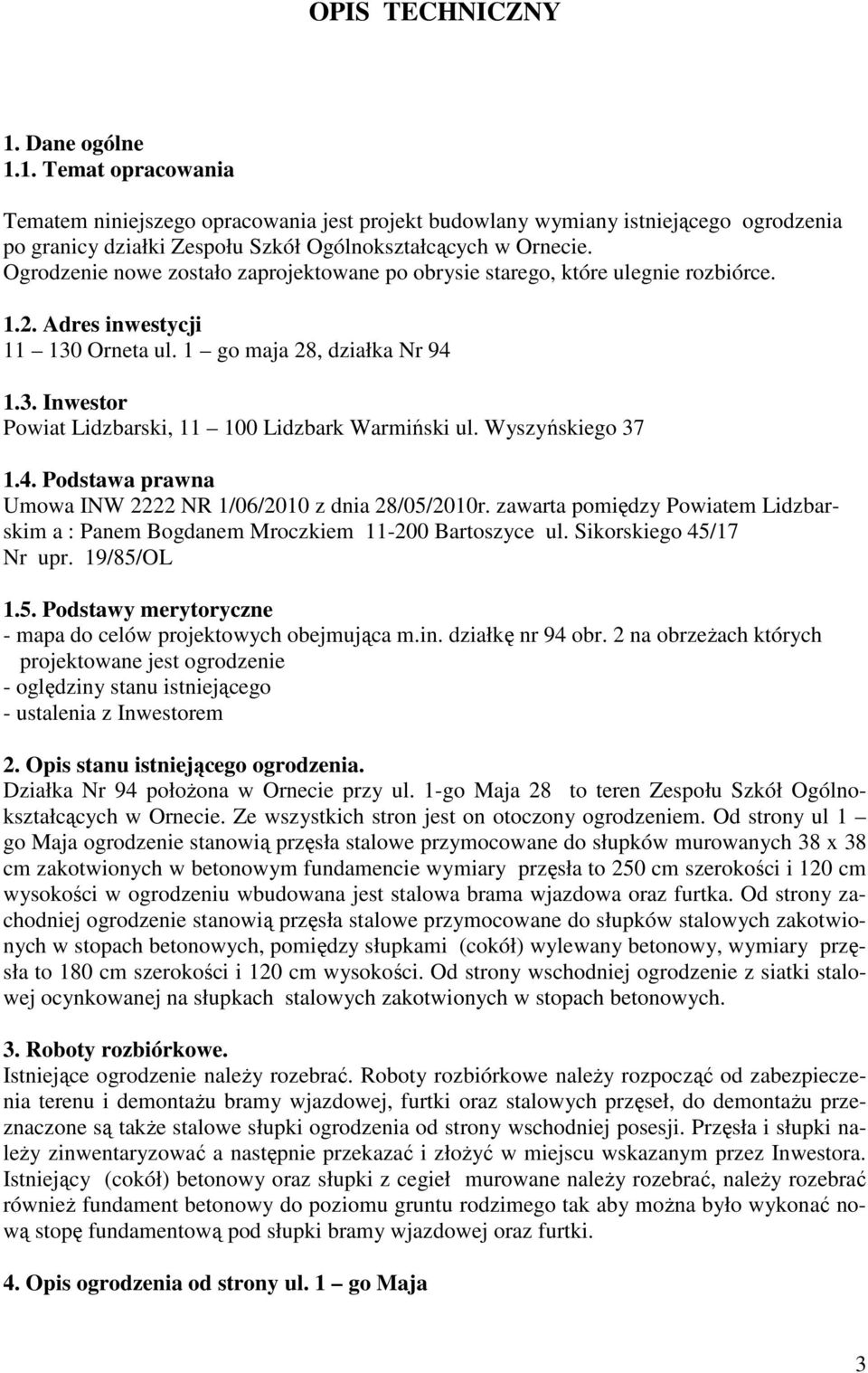

3 OPIS TECHNICZNY 1. Dane ogólne 1.1. Temat opracowania Tematem niniejszego opracowania jest projekt budowlany wymiany istniejącego ogrodzenia po granicy działki Zespołu Szkół Ogólnokształcących w Ornecie. Ogrodzenie nowe zostało zaprojektowane po obrysie starego, które ulegnie rozbiórce Adres inwestycji Orneta ul. 1 go maja 28, działka Nr Inwestor Powiat Lidzbarski, Lidzbark Warmiński ul. Wyszyńskiego Podstawa prawna Umowa INW 2222 NR 1/06/2010 z dnia 28/05/2010r. zawarta pomiędzy Powiatem Lidzbarskim a : Panem Bogdanem Mroczkiem Bartoszyce ul. Sikorskiego 45/17 Nr upr. 19/85/OL 1.5. Podstawy merytoryczne - mapa do celów projektowych obejmująca m.in. działkę nr 94 obr. 2 na obrzeŝach których projektowane jest ogrodzenie - oględziny stanu istniejącego - ustalenia z Inwestorem 2. Opis stanu istniejącego ogrodzenia. Działka Nr 94 połoŝona w Ornecie przy ul. 1-go Maja 28 to teren Zespołu Szkół Ogólnokształcących w Ornecie. Ze wszystkich stron jest on otoczony ogrodzeniem. Od strony ul 1 go Maja ogrodzenie stanowią przęsła stalowe przymocowane do słupków murowanych 38 x 38 cm zakotwionych w betonowym fundamencie wymiary przęsła to 250 cm szerokości i 120 cm wysokości w ogrodzeniu wbudowana jest stalowa brama wjazdowa oraz furtka. Od strony zachodniej ogrodzenie stanowią przęsła stalowe przymocowane do słupków stalowych zakotwionych w stopach betonowych, pomiędzy słupkami (cokół) wylewany betonowy, wymiary przęsła to 180 cm szerokości i 120 cm wysokości. Od strony wschodniej ogrodzenie z siatki stalowej ocynkowanej na słupkach stalowych zakotwionych w stopach betonowych. 3. Roboty rozbiórkowe. Istniejące ogrodzenie naleŝy rozebrać. Roboty rozbiórkowe naleŝy rozpocząć od zabezpieczenia terenu i demontaŝu bramy wjazdowej, furtki oraz stalowych przęseł, do demontaŝu przeznaczone są takŝe stalowe słupki ogrodzenia od strony wschodniej posesji. Przęsła i słupki naleŝy zinwentaryzować a następnie przekazać i złoŝyć w miejscu wskazanym przez Inwestora. Istniejący (cokół) betonowy oraz słupki z cegieł murowane naleŝy rozebrać, naleŝy rozebrać równieŝ fundament betonowy do poziomu gruntu rodzimego tak aby moŝna było wykonać nową stopę fundamentową pod słupki bramy wjazdowej oraz furtki. 4. Opis ogrodzenia od strony ul. 1 go Maja 3

4 Ogrodzenie od strony ul 1- go Maja zostało zaprojektowane z pominięciem słupów murowanych z cegły klinkierowej, za wyjątkiem 2 szt. słupów skrajnych oraz 2 szt. pomiędzy bramą dwuskrzydłową a furtką. Słupy te naleŝy wymurować na fundamencie wewnątrz słupów umieścić zbrojenie jak na rys nr 2. Całkowita długość ogrodzenia to 29,60 mb Na ogrodzenie składa się 10 szt. przęseł o wym. szer. 286 wys. 142 ogrodzeniowych, 1 szt. brama wjazdowa dwuskrzydłowa o szerokości 4,27 m, 1 szt. furtka wejściowa o szerokości 1,40 m, 9 szt. słupków ogrodzeniowych stalowych. Plan rozmieszczenia słupków i przęseł ogrodzenia od strony ul 1-go Maja naleŝy sprawdzić w naturze po wymurowaniu skrajnych słupów z cegły klinkierowej, bezpośrednio przed rozpoczęciem robót betonowych fundamentowych. Grunt nienośny naleŝy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95. Cokół na słupki stalowe wylewać z betonu B15 (towarowy, z betoniarni). Podczas betonowania zatapiać słupki ogrodzeniowe w rozstawie jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia. Wymiary te naleŝy sprawdzić w naturze po wymurowaniu skrajnych słupów z cegły klinkierowej, bezpośrednio przed rozpoczęciem robót betonowych fundamentowych. Minimalne wymiary stopy fundamentowej pod słupy z cegły to 38 cm x 38 cm x 120 cm głębokości. Minimalna długość słupka stalowego zatopionego w stopie fundamentowej to 70 cm. (cokół ogrodzenia) zostały zaprojektowany jako betonowy wylewany wys. 20 cm. szer. 20 cm w pionie pokryty tynkiem kamyczkowym CT od góry na cokole naleŝy wymurować dwie warstwy z cegły klinkierowej w kolorze czerwonym przepalanym na brąz przykryte daszkiem klinkierowym jak niŝej. Daszek dwuspadowy klinkierowy 30 x 11 cm D664 Rozmiar całkowity daszka: 30cm x 11cm Rozmiar wewnętrzny daszka: 25cm x 11cm Kategoria kolorystyczna: czerwony. 4

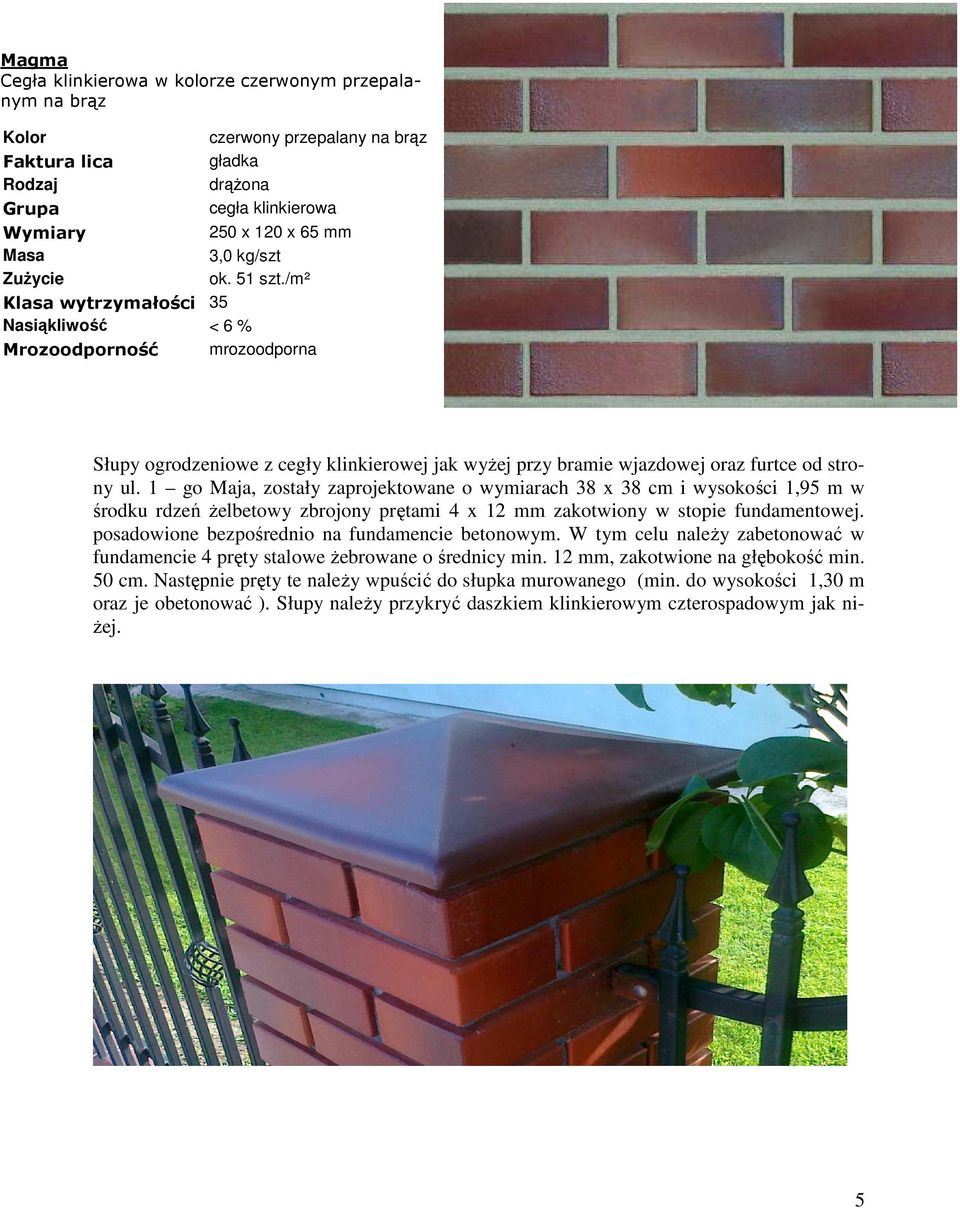

5 Magma Cegła klinkierowa w kolorze czerwonym przepalanym na brąz Kolor czerwony przepalany na brąz Faktura lica gładka Rodzaj drąŝona Grupa cegła klinkierowa Wymiary 250 x 120 x 65 mm Masa 3,0 kg/szt ZuŜycie ok. 51 szt./m² Klasa wytrzymałości 35 Nasiąkliwość < 6 % Mrozoodporność mrozoodporna Słupy ogrodzeniowe z cegły klinkierowej jak wyŝej przy bramie wjazdowej oraz furtce od strony ul. 1 go Maja, zostały zaprojektowane o wymiarach 38 x 38 cm i wysokości 1,95 m w środku rdzeń Ŝelbetowy zbrojony prętami 4 x 12 mm zakotwiony w stopie fundamentowej. posadowione bezpośrednio na fundamencie betonowym. W tym celu naleŝy zabetonować w fundamencie 4 pręty stalowe Ŝebrowane o średnicy min. 12 mm, zakotwione na głębokość min. 50 cm. Następnie pręty te naleŝy wpuścić do słupka murowanego (min. do wysokości 1,30 m oraz je obetonować ). Słupy naleŝy przykryć daszkiem klinkierowym czterospadowym jak ni- Ŝej. 5

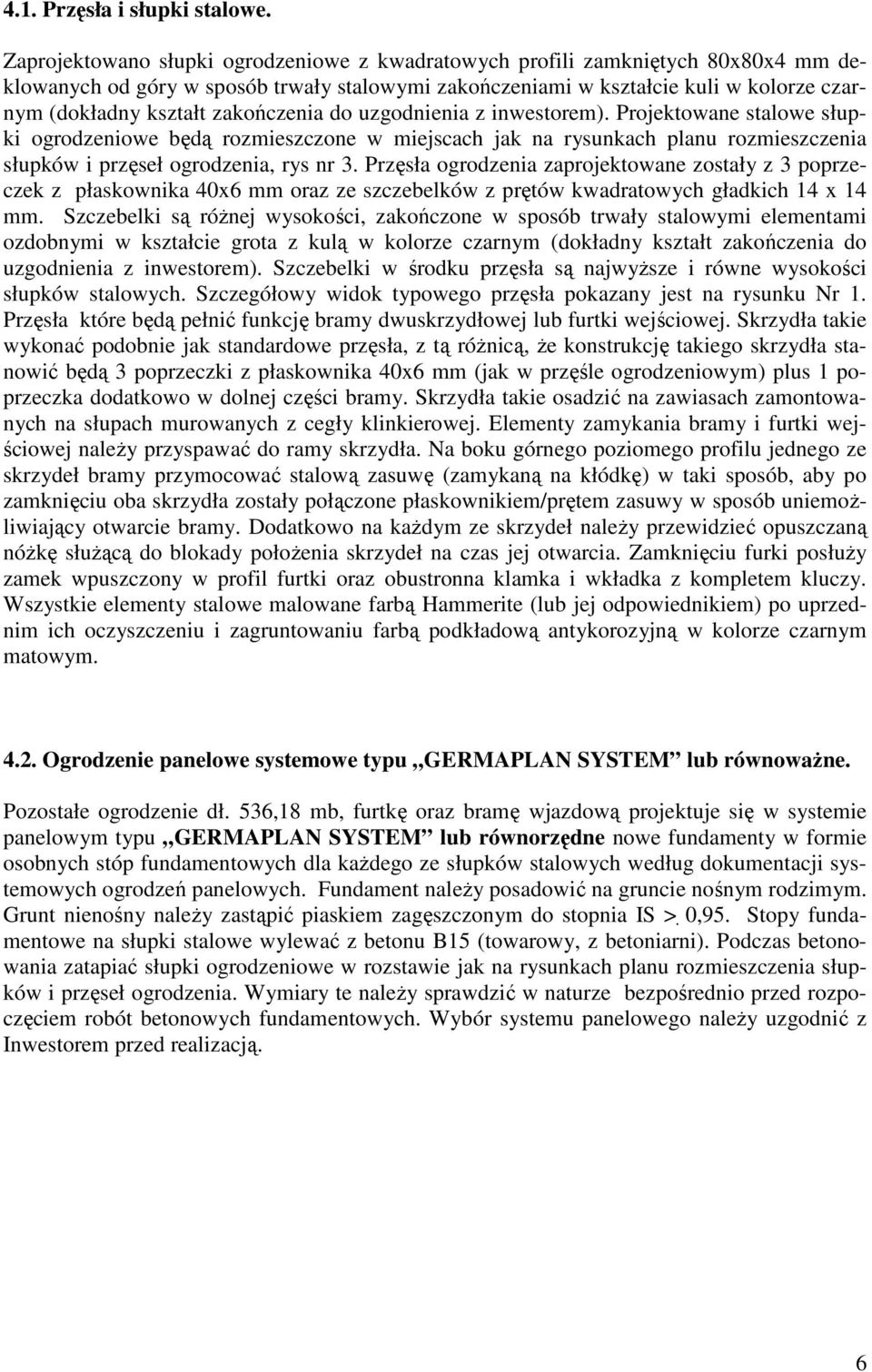

6 4.1. Przęsła i słupki stalowe. Zaprojektowano słupki ogrodzeniowe z kwadratowych profili zamkniętych 80x80x4 mm deklowanych od góry w sposób trwały stalowymi zakończeniami w kształcie kuli w kolorze czarnym (dokładny kształt zakończenia do uzgodnienia z inwestorem). Projektowane stalowe słupki ogrodzeniowe będą rozmieszczone w miejscach jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia, rys nr 3. Przęsła ogrodzenia zaprojektowane zostały z 3 poprzeczek z płaskownika 40x6 mm oraz ze szczebelków z prętów kwadratowych gładkich 14 x 14 mm. Szczebelki są róŝnej wysokości, zakończone w sposób trwały stalowymi elementami ozdobnymi w kształcie grota z kulą w kolorze czarnym (dokładny kształt zakończenia do uzgodnienia z inwestorem). Szczebelki w środku przęsła są najwyŝsze i równe wysokości słupków stalowych. Szczegółowy widok typowego przęsła pokazany jest na rysunku Nr 1. Przęsła które będą pełnić funkcję bramy dwuskrzydłowej lub furtki wejściowej. Skrzydła takie wykonać podobnie jak standardowe przęsła, z tą róŝnicą, Ŝe konstrukcję takiego skrzydła stanowić będą 3 poprzeczki z płaskownika 40x6 mm (jak w przęśle ogrodzeniowym) plus 1 poprzeczka dodatkowo w dolnej części bramy. Skrzydła takie osadzić na zawiasach zamontowanych na słupach murowanych z cegły klinkierowej. Elementy zamykania bramy i furtki wejściowej naleŝy przyspawać do ramy skrzydła. Na boku górnego poziomego profilu jednego ze skrzydeł bramy przymocować stalową zasuwę (zamykaną na kłódkę) w taki sposób, aby po zamknięciu oba skrzydła zostały połączone płaskownikiem/prętem zasuwy w sposób uniemoŝliwiający otwarcie bramy. Dodatkowo na kaŝdym ze skrzydeł naleŝy przewidzieć opuszczaną nóŝkę słuŝącą do blokady połoŝenia skrzydeł na czas jej otwarcia. Zamknięciu furki posłuŝy zamek wpuszczony w profil furtki oraz obustronna klamka i wkładka z kompletem kluczy. Wszystkie elementy stalowe malowane farbą Hammerite (lub jej odpowiednikiem) po uprzednim ich oczyszczeniu i zagruntowaniu farbą podkładową antykorozyjną w kolorze czarnym matowym Ogrodzenie panelowe systemowe typu GERMAPLAN SYSTEM lub równowaŝne. Pozostałe ogrodzenie dł. 536,18 mb, furtkę oraz bramę wjazdową projektuje się w systemie panelowym typu GERMAPLAN SYSTEM lub równorzędne nowe fundamenty w formie osobnych stóp fundamentowych dla kaŝdego ze słupków stalowych według dokumentacji systemowych ogrodzeń panelowych. Fundament naleŝy posadowić na gruncie nośnym rodzimym. Grunt nienośny naleŝy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95. Stopy fundamentowe na słupki stalowe wylewać z betonu B15 (towarowy, z betoniarni). Podczas betonowania zatapiać słupki ogrodzeniowe w rozstawie jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia. Wymiary te naleŝy sprawdzić w naturze bezpośrednio przed rozpoczęciem robót betonowych fundamentowych. Wybór systemu panelowego naleŝy uzgodnić z Inwestorem przed realizacją. 6

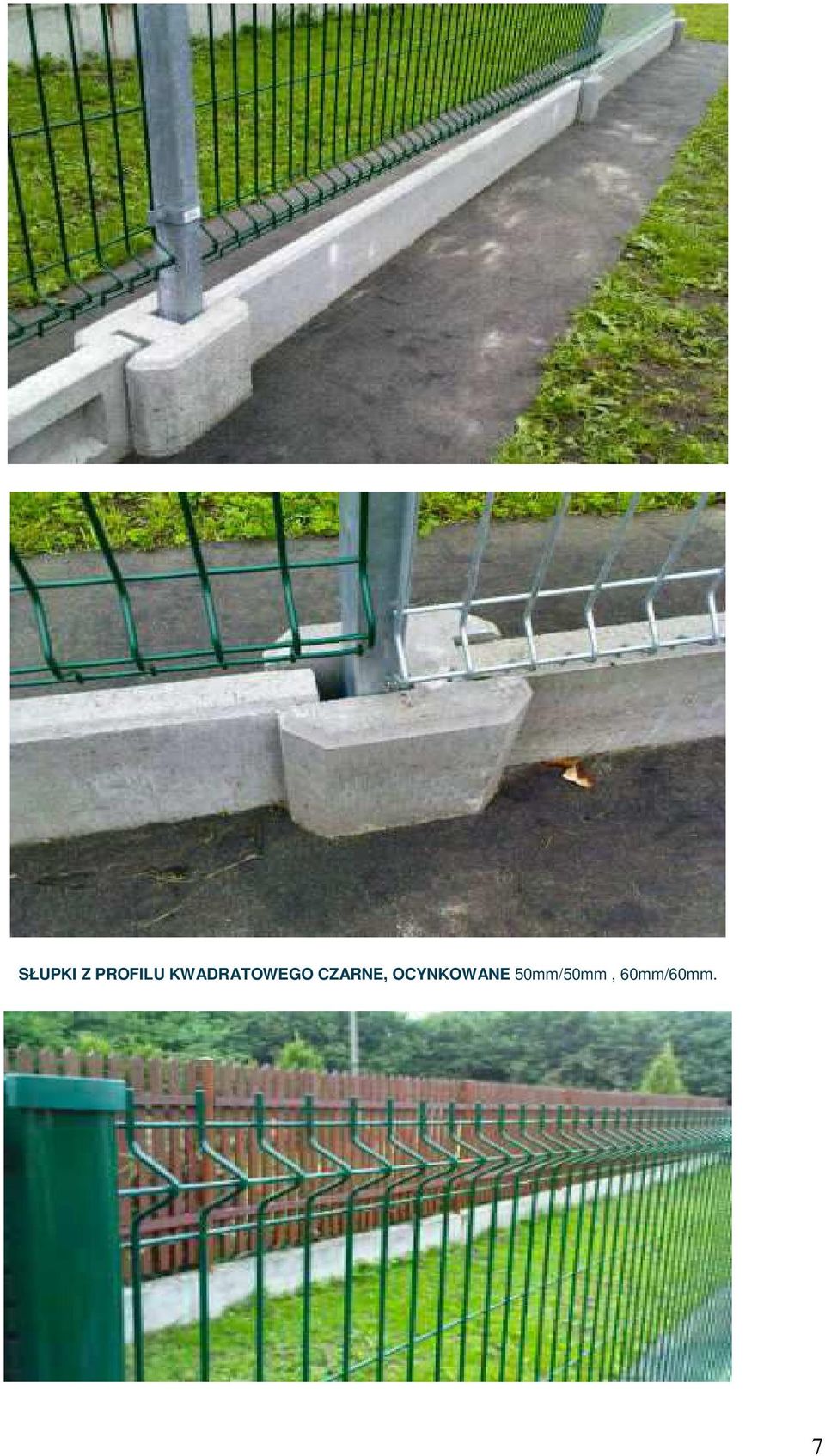

7 SŁUPKI Z PROFILU KWADRATOWEGO CZARNE, OCYNKOWANE 50mm/50mm, 60mm/60mm. 7

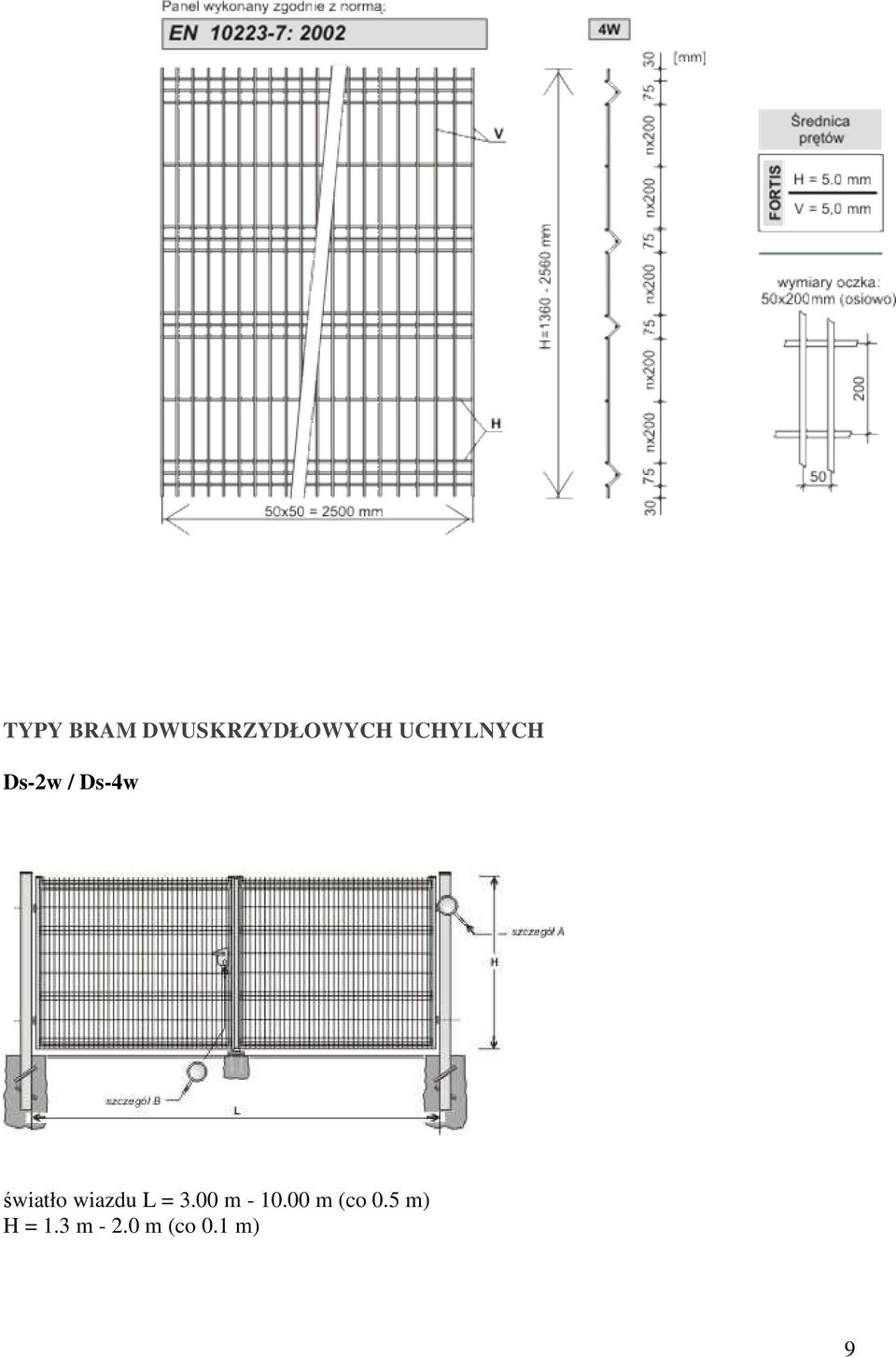

8 PANELE OGRODZENIOWE FORTIS 4W Karta katalogowa paneli ogrodzeniowych Germaplan System Panele Fortis 4W (wg. PN-EN :2002) średnica prętów poziomych/pionowych = 5.0/5.0 liczba przeprofilowań =4 system mocowania - obejma montaŝowa 40x60 długość panelu = 2505 mm ilość drutów pionowych = 51 DANE TECHNICZNE - FORTIS 4W Przykład Panela ogrodzeniowego Fortis 4W wykonanego zgodnie z normą PN-EN :2002 8

9 TYPY BRAM DWUSKRZYDŁOWYCH UCHYLNYCH Ds-2w / Ds-4w światło wiazdu L = 3.00 m m (co 0.5 m) H = 1.3 m m (co 0.1 m) 9

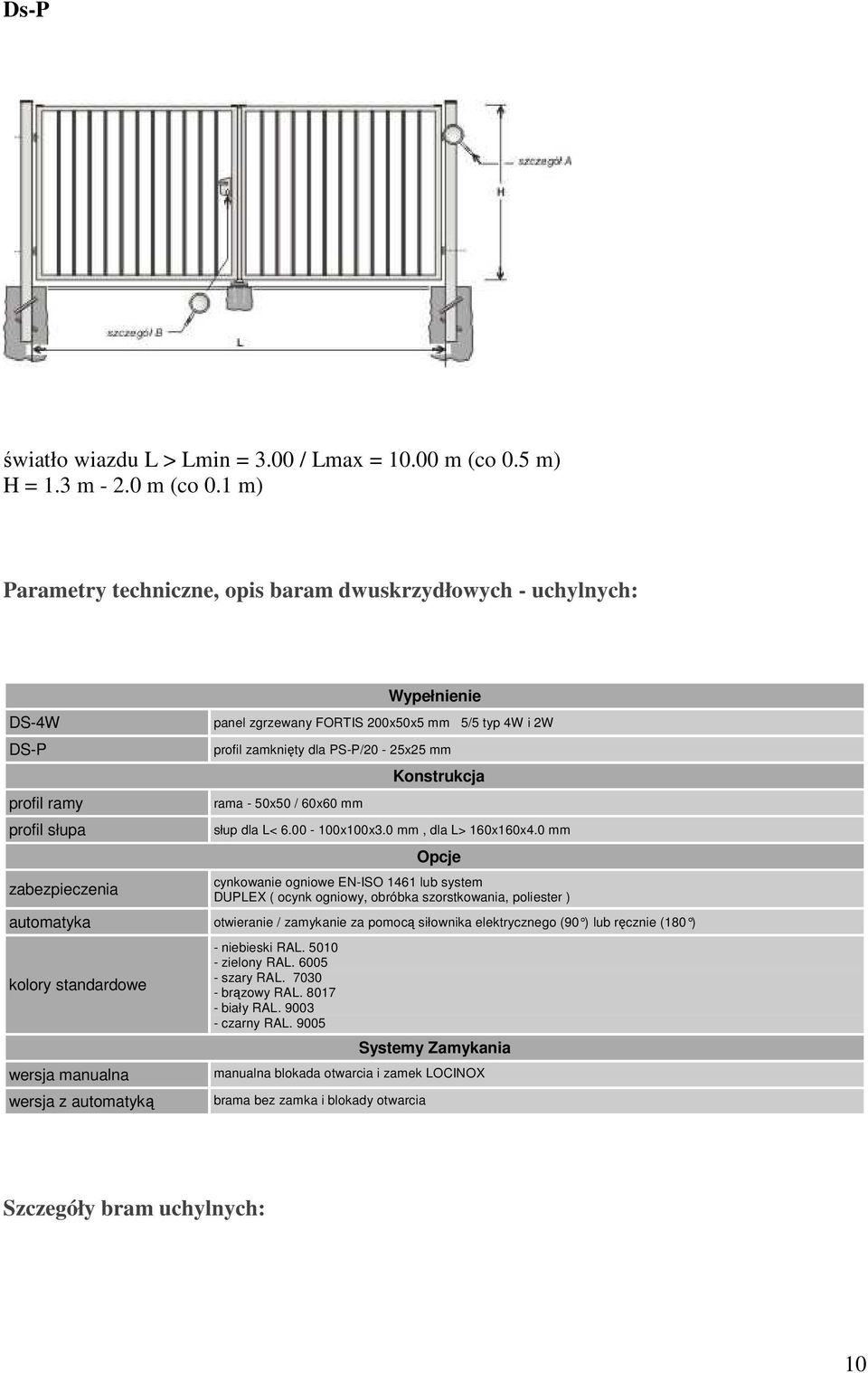

10 Ds-P światło wiazdu L > Lmin = 3.00 / Lmax = m (co 0.5 m) H = 1.3 m m (co 0.1 m) Parametry techniczne, opis baram dwuskrzydłowych - uchylnych: DS-4W DS-P profil ramy profil słupa zabezpieczenia Wypełnienie panel zgrzewany FORTIS 200x50x5 mm 5/5 typ 4W i 2W profil zamknięty dla PS-P/20-25x25 mm rama - 50x50 / 60x60 mm Konstrukcja słup dla L< x100x3.0 mm, dla L> 160x160x4.0 mm Opcje cynkowanie ogniowe EN-ISO 1461 lub system DUPLEX ( ocynk ogniowy, obróbka szorstkowania, poliester ) automatyka otwieranie / zamykanie za pomocą siłownika elektrycznego (90 ) lub ręcznie (180 ) kolory standardowe wersja manualna wersja z automatyką - niebieski RAL zielony RAL szary RAL brązowy RAL biały RAL czarny RAL Systemy Zamykania manualna blokada otwarcia i zamek LOCINOX brama bez zamka i blokady otwarcia Szczegóły bram uchylnych: 10

11 zawias M16/ zawias M16/20-90 zamek LOCINOX - AL PODMURÓWKA Podmurówka prefabrykowana systemu Materiał: Beton klasy B-20 (C-16 w/g EUROCODE) o podwyŝszonej mrozoodporności. Zagęszczony i wibrowany mechanicznie. Elementy składowe podmurówki: 1. stopa nośna, w formie graniastosłupa z wpustami na płyty cokołowe (1a) i gniazdem montaŝowym (1b), gwarantującym monolityczne połączenie słupka przęsłowego ze stopą nośną; 2. płyta cokołowa- wypełnienie przęsłowe, element zbrojony; 3. pokrywa stopy, zwieńczenie górne stopy trwale zespolone elastycznym,mrozoodpornym klejem montaŝowym. Zalety zastosowania: system zapewnia łatwość i szybkość montaŝu bez względu na warunki gruntowe i pogodowe; wysoka jakość i estetyka wyrobu; cenna opcja ułatwiająca pielęgnację posesji; gniazda montaŝowe pełnią rolę dylatacji, dzięki czemu podmurówka nie ulega pęknięciom. 11

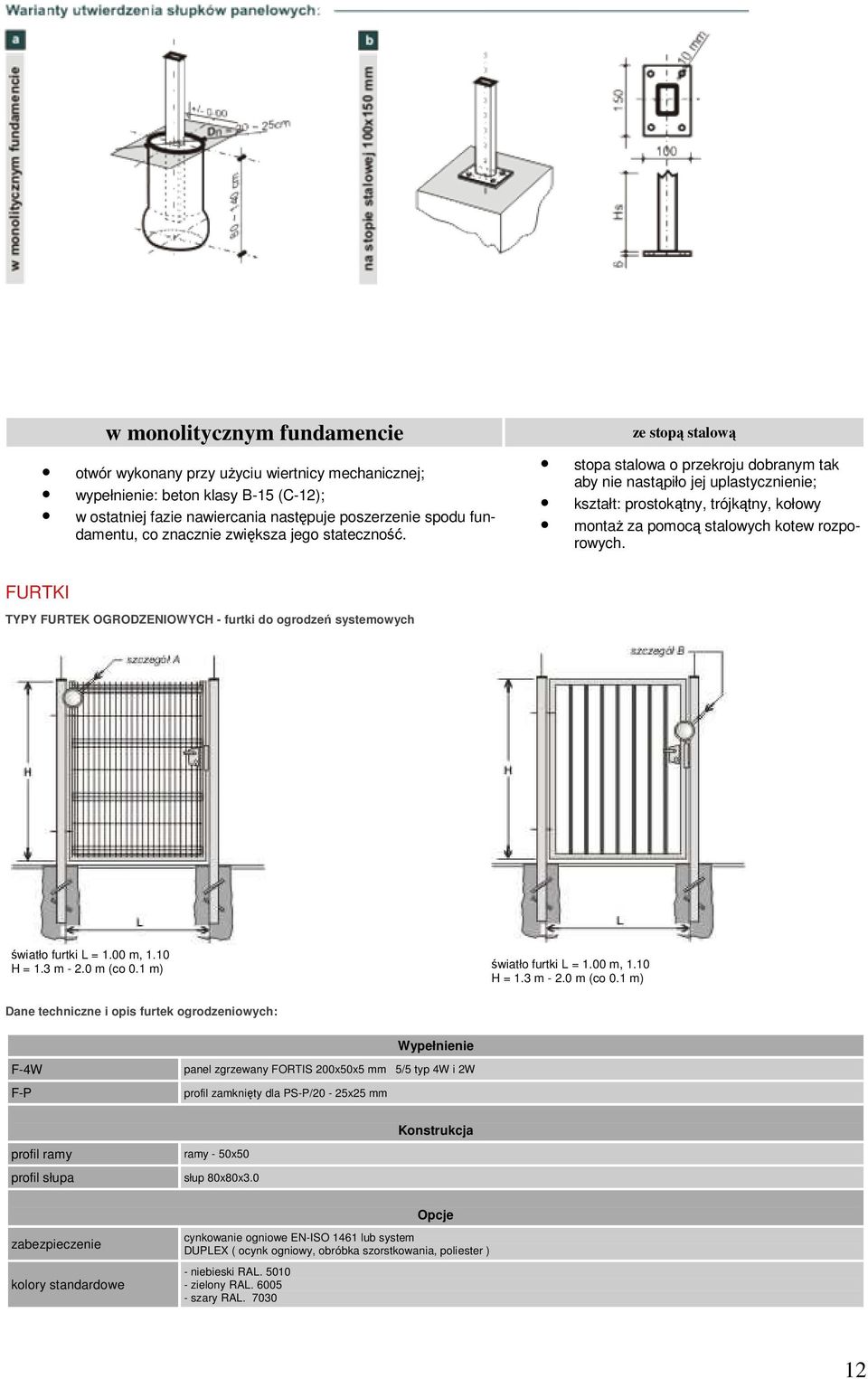

12 w monolitycznym fundamencie otwór wykonany przy uŝyciu wiertnicy mechanicznej; wypełnienie: beton klasy B-15 (C-12); w ostatniej fazie nawiercania następuje poszerzenie spodu fundamentu, co znacznie zwiększa jego stateczność. ze stopą stalową stopa stalowa o przekroju dobranym tak aby nie nastąpiło jej uplastycznienie; kształt: prostokątny, trójkątny, kołowy montaŝ za pomocą stalowych kotew rozporowych. FURTKI TYPY FURTEK OGRODZENIOWYCH - furtki do ogrodzeń systemowych światło furtki L = 1.00 m, 1.10 H = 1.3 m m (co 0.1 m) światło furtki L = 1.00 m, 1.10 H = 1.3 m m (co 0.1 m) Dane techniczne i opis furtek ogrodzeniowych: F-4W F-P Wypełnienie panel zgrzewany FORTIS 200x50x5 mm 5/5 typ 4W i 2W profil zamknięty dla PS-P/20-25x25 mm profil ramy profil słupa ramy - 50x50 słup 80x80x3.0 Konstrukcja zabezpieczenie kolory standardowe Opcje cynkowanie ogniowe EN-ISO 1461 lub system DUPLEX ( ocynk ogniowy, obróbka szorstkowania, poliester ) - niebieski RAL zielony RAL szary RAL

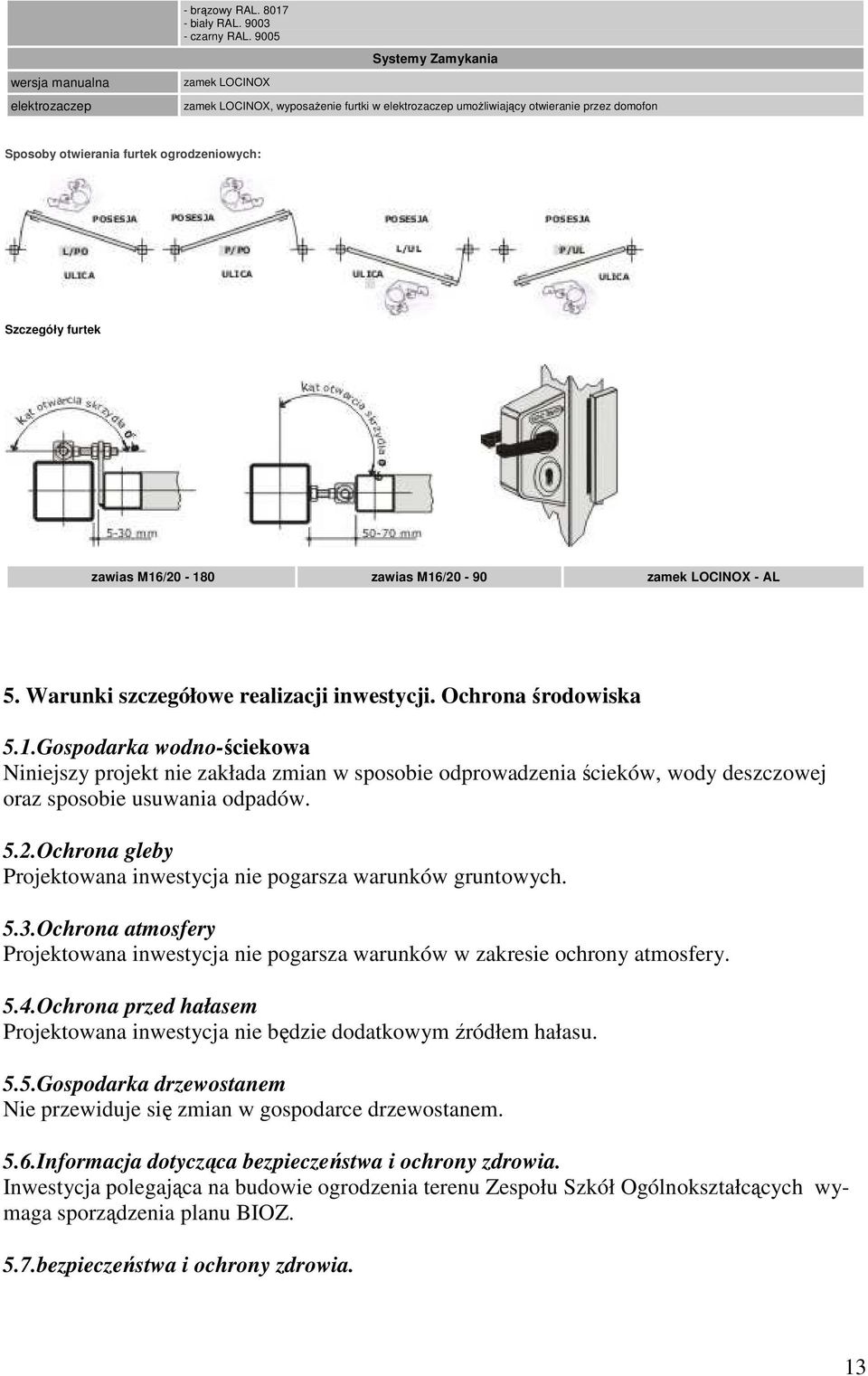

13 wersja manualna elektrozaczep - brązowy RAL biały RAL czarny RAL zamek LOCINOX Systemy Zamykania zamek LOCINOX, wyposaŝenie furtki w elektrozaczep umoŝliwiający otwieranie przez domofon Sposoby otwierania furtek ogrodzeniowych: Szczegóły furtek zawias M16/ zawias M16/20-90 zamek LOCINOX - AL 5. Warunki szczegółowe realizacji inwestycji. Ochrona środowiska 5.1.Gospodarka wodno-ściekowa Niniejszy projekt nie zakłada zmian w sposobie odprowadzenia ścieków, wody deszczowej oraz sposobie usuwania odpadów. 5.2.Ochrona gleby Projektowana inwestycja nie pogarsza warunków gruntowych. 5.3.Ochrona atmosfery Projektowana inwestycja nie pogarsza warunków w zakresie ochrony atmosfery. 5.4.Ochrona przed hałasem Projektowana inwestycja nie będzie dodatkowym źródłem hałasu. 5.5.Gospodarka drzewostanem Nie przewiduje się zmian w gospodarce drzewostanem. 5.6.Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Inwestycja polegająca na budowie ogrodzenia terenu Zespołu Szkół Ogólnokształcących wymaga sporządzenia planu BIOZ. 5.7.bezpieczeństwa i ochrony zdrowia. 13

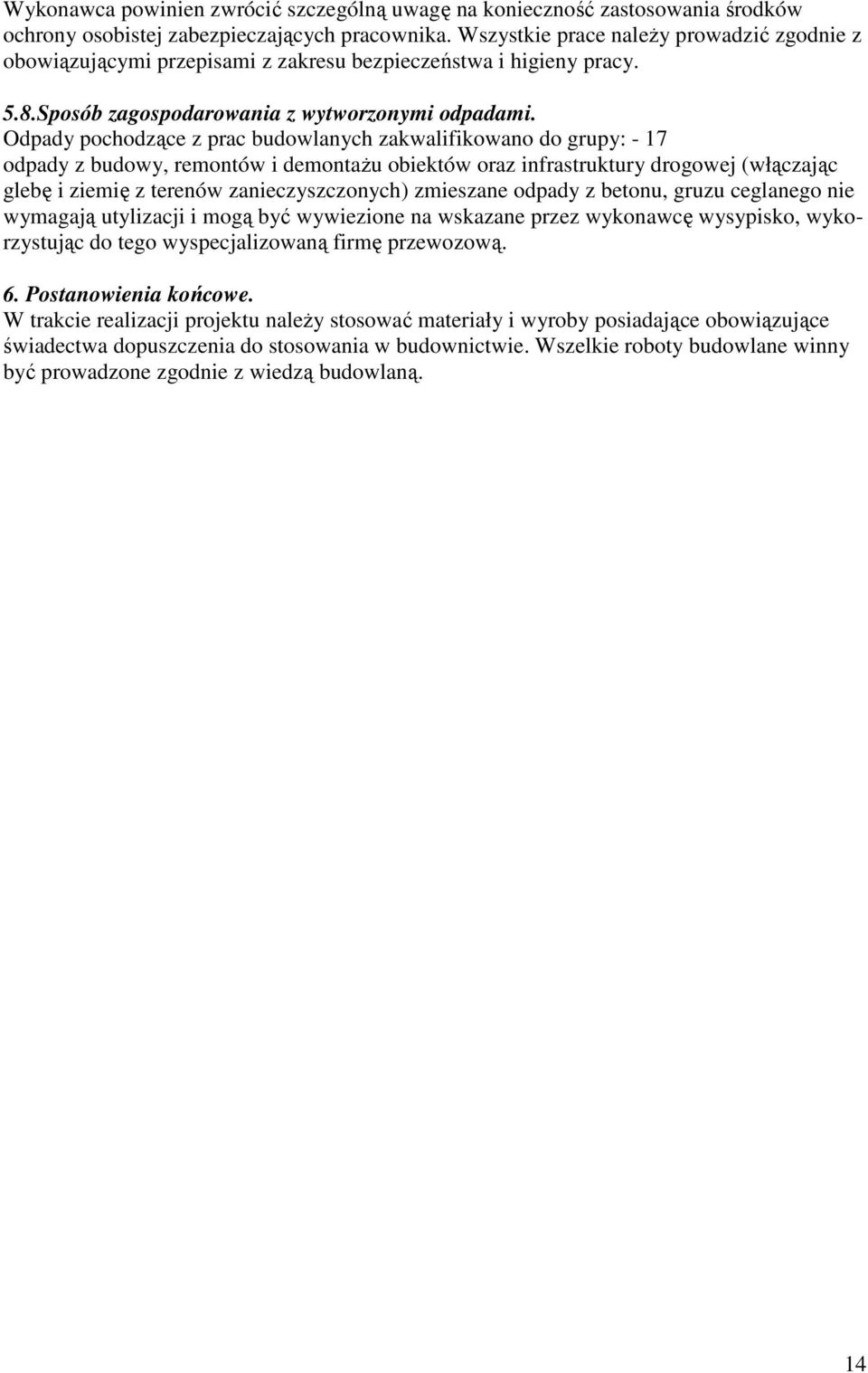

14 Wykonawca powinien zwrócić szczególną uwagę na konieczność zastosowania środków ochrony osobistej zabezpieczających pracownika. Wszystkie prace naleŝy prowadzić zgodnie z obowiązującymi przepisami z zakresu bezpieczeństwa i higieny pracy. 5.8.Sposób zagospodarowania z wytworzonymi odpadami. Odpady pochodzące z prac budowlanych zakwalifikowano do grupy: - 17 odpady z budowy, remontów i demontaŝu obiektów oraz infrastruktury drogowej (włączając glebę i ziemię z terenów zanieczyszczonych) zmieszane odpady z betonu, gruzu ceglanego nie wymagają utylizacji i mogą być wywiezione na wskazane przez wykonawcę wysypisko, wykorzystując do tego wyspecjalizowaną firmę przewozową. 6. Postanowienia końcowe. W trakcie realizacji projektu naleŝy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. Wszelkie roboty budowlane winny być prowadzone zgodnie z wiedzą budowlaną. 14
