1 Wentylatory i podgrzewacze - seminarium techniczne Usługi terenowe Howden - podgrzewacze powietrza Henry Castro Howden Group 2017

2 Jak zwiększyć niezawodność i dostępność instalacji 1 Wprowadzenie do usług terenowych Howden 2 Opis podgrzewacza powietrza 3 Działanie i konserwacja podgrzewacza powietrza 4 Retrofit podgrzewacza powietrza 5 Najlepsza praktyka 6 Co dalej? Rzuć nam wyzwanie Howden Group

3 Wprowadzenie do usług terenowych Howden Zakres odpowiedzialności i udziału Zapewnienie wsparcia technicznego w codziennej pracy personelu zakładu w celu optymalizacji działania i odpowiedniej konserwacji urządzeń Pomoc przy planowaniu czynności i nadzór prac konserwatorskich Pomoc przy wprowadzaniu sprawdzonych modyfikacji oraz najlepszych praktyk odpowiednich dla potrzeb poszczególnych klientów Zapewnienie polityki BHP: Howden opracował Heater Rotation Procedure, która kładzie duży nacisk na bezpieczeństwo pracowników wewnątrz podgrzewacza Howden Group

4 Opis podgrzewacza powietrza Howden Group

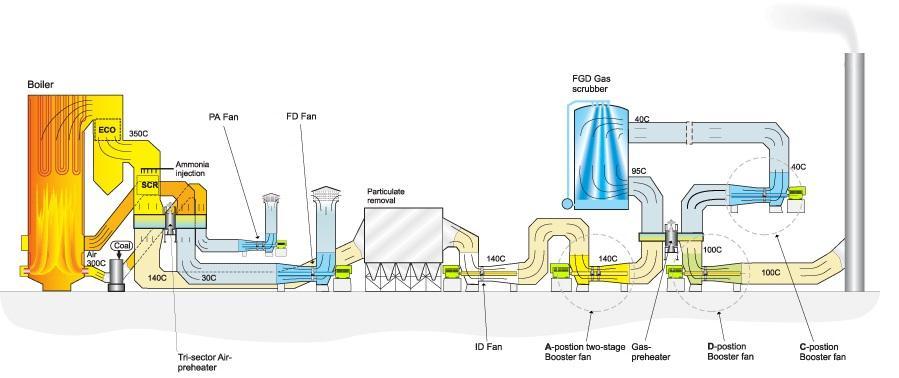

5 Opis podgrzewacza powietrza Schemat typowej elektrowni Podgrzewacz powietrza Gazowy wymiennik ciepła Howden Group

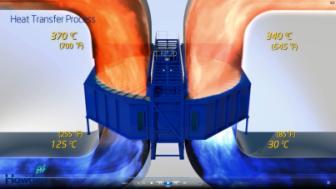

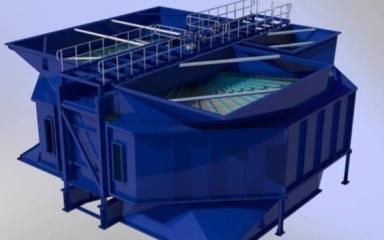

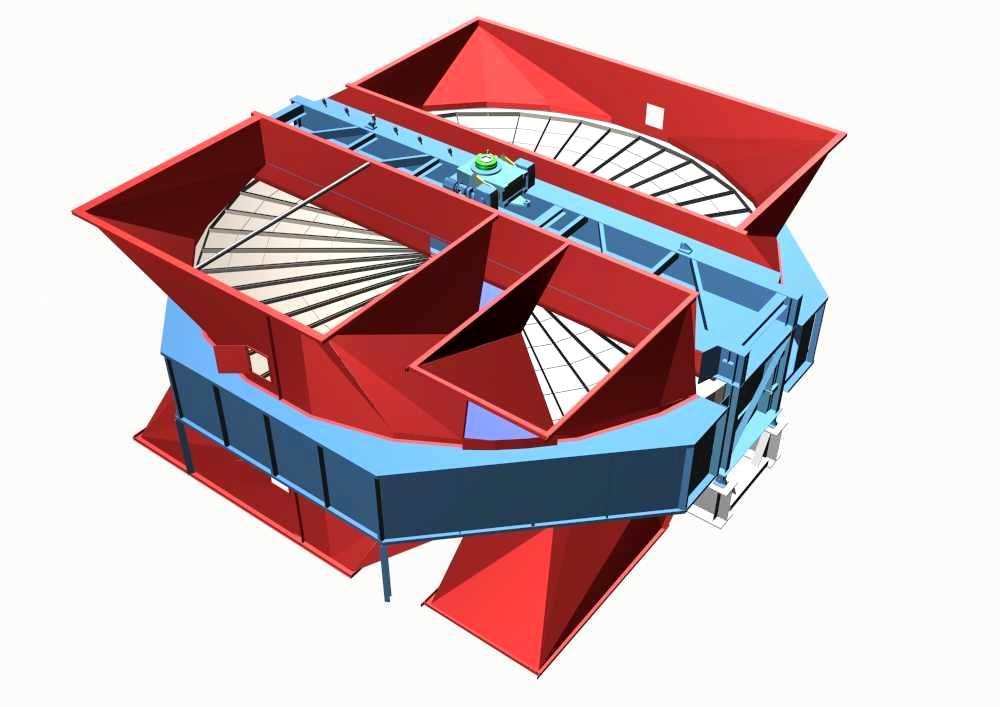

6 Opis podgrzewacza powietrza Podgrzewacze powietrza obrotowe i stacjonarne 1. Podgrzewacz obrotowy (LJUNGSTROM) 1. Podgrzewacz stacjonarny (ROTHEMUHLE) Typowy podgrzewacz obrotowy Typowy podgrzewacz stacjonarny Howden Group

7 Opis podgrzewacza powietrza Główne elementy ogrzewacza obrotowego Wirnik Uszczelnienie promieniowe Uszczelnienie obwodowe Napęd górny Elementy grzewcze Łożysko prowadzące Właz górny Górne złącza kołnierzowe Słupy boczne Obudowa wirnika Właz dolny Uszczelnie nie osiowe Dolne złącza kołnierzowe Howden Group

8 Opis podgrzewacza powietrza Główne elementy ogrzewacza stacjonarnego Typ ROTHEMULHE Howden Group

9 Działanie i konserwacja podgrzewacza powietrza Howden Group

10 Działanie i konserwacja podgrzewacza powietrza Lista kontrolna obsługi Temperatury Typowa lista kontrolna obsługi podgrzewacza powietrza Sprawdzić, czy temperatury powietrza wlotowego i wylotowego oraz spalin mieszczą się w zakresie podanym w projekcie Sprawdzić, czy temperatura po stronie zimnej (CCET) ma wymaganą wartość minimalną Sprawdzić, czy temperatura pary zdmuchiwacza sadzy (jeśli dotyczy) ma wymaganą wartość minimalną Sprawdzić, czy temperatury oleju smarnego łożysk i napędu są na dopuszczalnym poziomie Ciśnienia Sprawdzić, czy ciśnienia powietrza wlotowego i wylotowego oraz spalin mieszczą się w zakresie podanym w projekcie Sprawdzić, czy różnice ćiśnień w urządzeniu pozostają na dopuszczalnym poziomie. Inne Sprawdzić nieszczelności powietrza kontrolując poziom O 2 i/lub CO 2 zgodnie z przepływem i w kierunku przeciwnym Sprawdzić smarowanie uszczelnienia wirnika, zwłaszcza po wymianie Sprawdzić nieszczelności powietrza/spalin na uszczelnieniu wału Sprawdzić poziom oleju na łożyskach i przekładniach napędu. Howden Group

11 Działanie i konserwacja podgrzewacza powietrza Lista kontrolna czynności konserwacyjnych Lista typowych prac konserwacyjnych na podgrzewaczu powietrza Wymiana elementu grzejnego Wymiana uszczelnienia wirnika Remont zdmuchiwaczy sadzy Remont lub wymiana łożysk nośnych i prowadzących Remont lub wymiana napędu Ogólne naprawy wirnika, obudowy i przewodów Naprawa lub wymiana blach promieniowych Naprawa lub wymiana uszczelnień statycznych blach promieniowych Naprawa lub wymiana blach osiowych Naprawa lub wymiana kompensatorów Suchy test systemów ochrony przeciwpożarowej i wykrywania (czujników) Howden Group

12 Wymiana koszy Howden Group

13 Wymiana kosza Podgrzewacz z wałem pionowym Wymiana koszy strony zimnej z boku wirnika Wymiana koszy strony gorącej i pośredniej od góry wirnika Howden Group

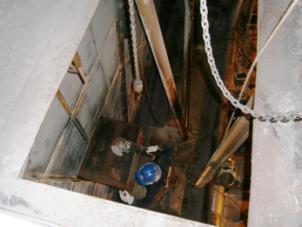

14 Wymiana kosza Podgrzewacz z wałem poziomym Wymiana koszy strony gorącej i pośredniej z boku Wymiana koszy w poszczególnych sekcjach od góry podgrzewacza Howden Group

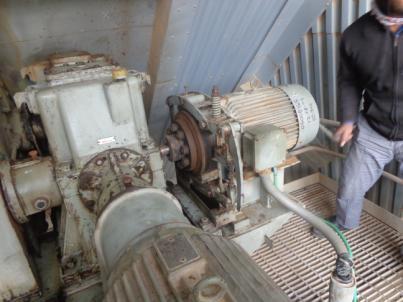

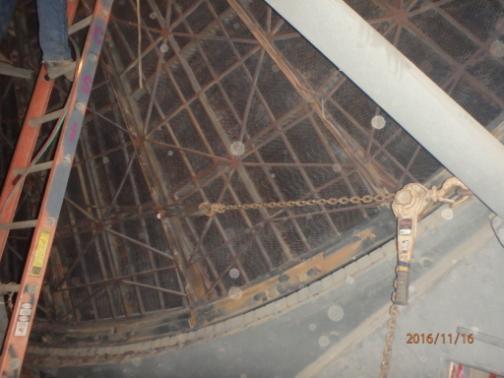

15 Podgrzewacz powietrza z wałem poziomym Kwestie do rozważenia Należy zablokować wał zawsze, gdy jest w pozycji spoczynku, aby uniknąć ruchu wywołanego brakiem wyważenia. Zaleca się również zainstalowanie prowizorycznej blokady, oprócz hamulca w napędzie, jako dodatkowego zabezpieczenia. Wymianę koszy należy wykonać po kolei, kiedy niewyważenie zostanie ograniczone do jednej sekcji. Wirnik należy wyważyć po zakończeniu wymiany koszy. Napęd z hamulcem Dodatkowa blokada wirnika Howden Group

16 Podgrzewacz powietrza z wałem poziomym Zastosowanie blach wyważających Blachy wyważające przyspawane do obudowy wirnika po zakończeniu wymiany koszy Howden Group

17 Wymiana uszczelnienia Howden Group

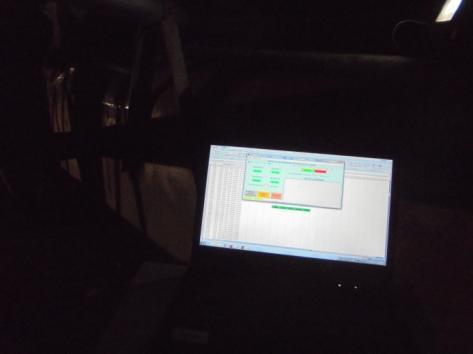

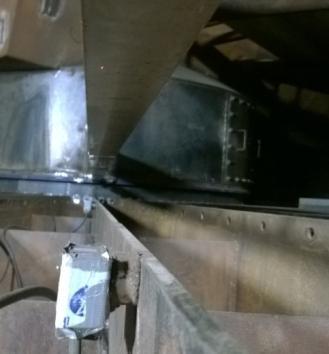

18 Wymiana uszczelnienia Bezprzewodowe urządzenie do pomiaru wypoziomowania podkładek uszczelniających Howden opracował wyjątkowy laserowy przyrząd pomiarowy do bardzo precyzyjnego pomiaru podkładek uszczelniających, dzięki któremu uzyskuje się dokładne i efektywne ustawienie uszczelnienia wirnika. Howden Group

19 Wymiana uszczelnienia Uszczelnienie promieniowe Howden Group

20 Wymiana uszczelnienia Zewnętrze uszczelnienie obwodowe Wymiana dolnego zewnętrznego uszczelnienia obwodowego Wymiana górnego zewnętrznego uszczelnienia obwodowego Howden Group

21 Wymiana uszczelnienia Wewnętrzne uszczelnienie obwodowe Wymiana górnego wewnętrznego uszczelnienia obwodowego Wymiana dolnego wewnętrznego uszczelnienia obwodowego Howden Group

22 Wymiana uszczelnienia Uszczelnienie osiowe Howden Group

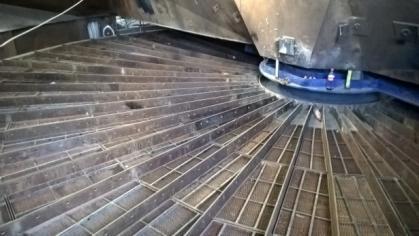

23 Wymiana uszczelnienia Rozmieszczenie uszczelnienia i odkształcenie wirnika Howden Group

24 Prace retrofitowe przy podgrzewaczu powietrza Howden Group

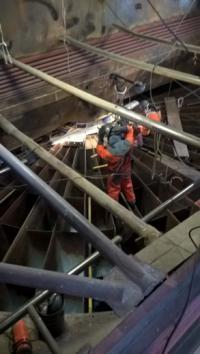

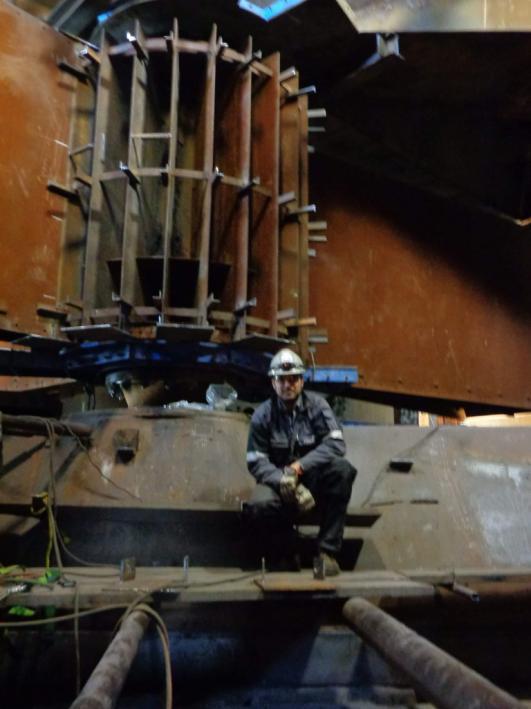

25 Prace retrofitowe przy podgrzewaczu powietrza Całkowita wymiana wirnika i przejście na uszczelnienie podwójne Howden Group

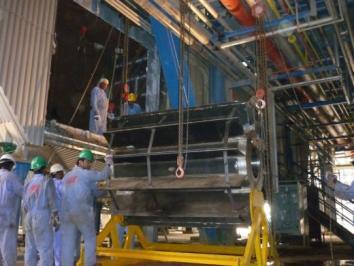

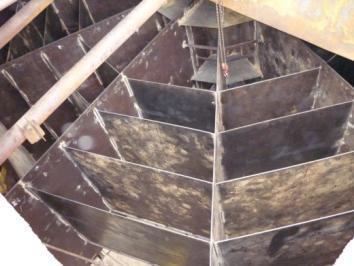

26 Prace retrofitowe przy podgrzewaczu powietrza Wymiana dolnej części wirnika i instalacja nowych elementów grzewczych Howden Group

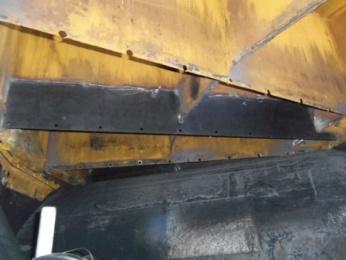

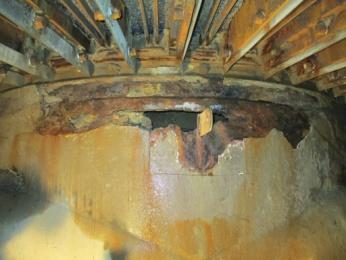

27 Prace retrofitowe przy podgrzewaczu powietrza Całkowita wymiana zimnej części podgrzewacza gaz/gaz ze względu na korozję Howden Group

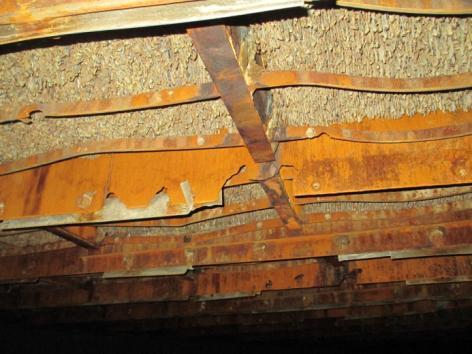

28 Prace retrofitowe przy podgrzewaczu powietrza Wymiana wirnika ze względu na pojawienie się ognia Howden Group

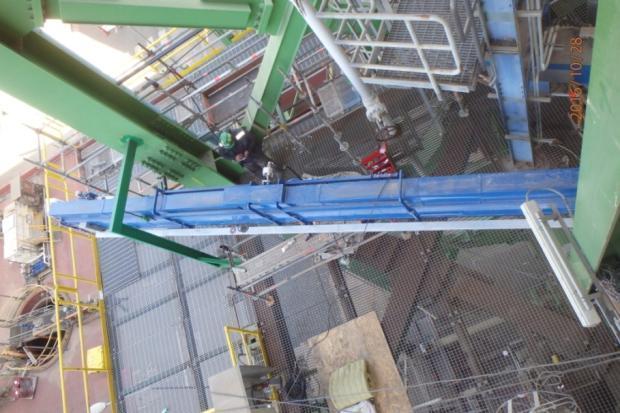

29 Prace retrofitowe przy podgrzewaczu powietrza Instalacja nowych dmuchaw strumieniowych Howden Group

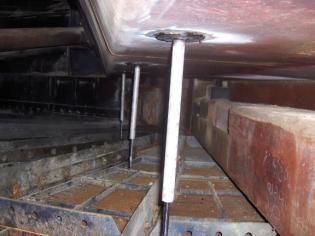

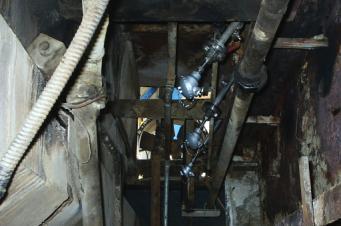

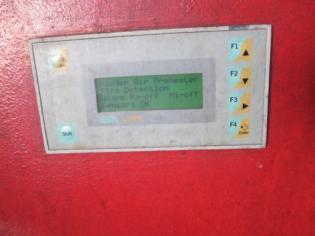

30 Prace retrofitowe przy podgrzewaczu powietrza Instalacja nowych systemów wykrywania i gaszenia ognia Howden Group

31 Najlepsza praktyka Howden Group

32 Najlepsza praktyka Aby zapewnić optymalne uszczelnienie, należy zweryfikować rzeczywiste łączne odkształcenie wirnika i elementów nieruchomych przy pełnym obciążeniu. Uszczelki wirnika należy ustawić zgodnie z tymi wartościami. Zawsze należy sprawdzić jakość pary zdmuchiwaczy sadzy, upewnić się, czy ciśnienie i temperatura pozostają w zalecanym zakresie oraz, czy odprowadzenie kondensatu działa prawidłowo. Kontrolę stanu technicznego należy przeprowadzać w ramach konserwacji profilaktycznej, kiedy zostają sporządzone szczegółowe raporty, które zostają omówione z pracownikami. Zwróć się o pomoc do doświadczonego personelu Howden. Nasi konsultanci techniczni pracowali w ponad 100 elektrowniach, w 30 krajach. Howden Group

33 Co dalej? Rzuć nam wyzwanie Co jeszcze możemy dla Państwa zrobić? Planowanie postojów? Szkolenie nt. produktów? Audyt części zamiennych? Planowanie i doradztwo w dziedzinie konserwacji? Analiza wydajności produktu? Rzuć nam wyzwanie Howden Group

34 Uwielbiamy przedłużać życie maszynom. Nasze doświadczenie jest do Państwa dyspozycji! Dziękuję za poświęcony czas. Howden Group 2017
