1 PIONOWY PODGRZEWACZ WODY Z BLACHY STALOWEJ, EMALIOWANY, Z WYMIENNIKIEM SPIRALNYM BST INSTRUKCJA INSTALOWANIA I OBSŁUGI

2 Opiis urrządzeniia WYSOKOWYDAJNY PODGRZEWACZ WODY Z WĘŻOWNICOWYM WYMIENNIKIEM CIEPŁA, DO MONTAŻU PIONOWEGO NA PODŁODZE Podgrzewacze wody BST 100, 125 i 150 l zostały tak skonstruowane, aby można je było łatwo zainstalować obok kotła gazowego lub olejowego. Podgrzewacze nadają się do pracy zarówno z nowymi jak i istniejącymi już jednostkami kotłowymi. ZABEZPIECZENIE : Podgrzewacz wykonano z emaliowanej blachy stalowej zgodnie z DIN 4753 oraz zabezpieczono magnezową elektrodą dodatnią (anodą). WYDAJNOŚĆ: Specjalne usytuowanie wężownicy służy do pełnego nagrzania wody znajdującej się z podgrzewaczu. Poprzez odpowiedni dobór powierzchni czynnej wymiennika zagwarantowana została optymalna wydajność cieplna. IZOLACJA TERMICZNA: Odpowiednią izolację termiczną zapewnia pianka poliuretanowa, dzięki której straty cieplne są niewielkie. OBUDOWA PODGRZEWACZA: Płaszcz z blachy stalowej emaliowanej białej. SZCZEGÓŁY TECHNICZNE: - Maksymalne ciśnienie robocze: 7 bar - Termostat seryjny - Anoda magnezowa seryjnie - Przyłącza sanitarne z tyłu i z góry podgrzewacza - Kołnierz do inspekcji zbiornika, wyposażony w tulejkę termostatową (Ø 10 mm) 1

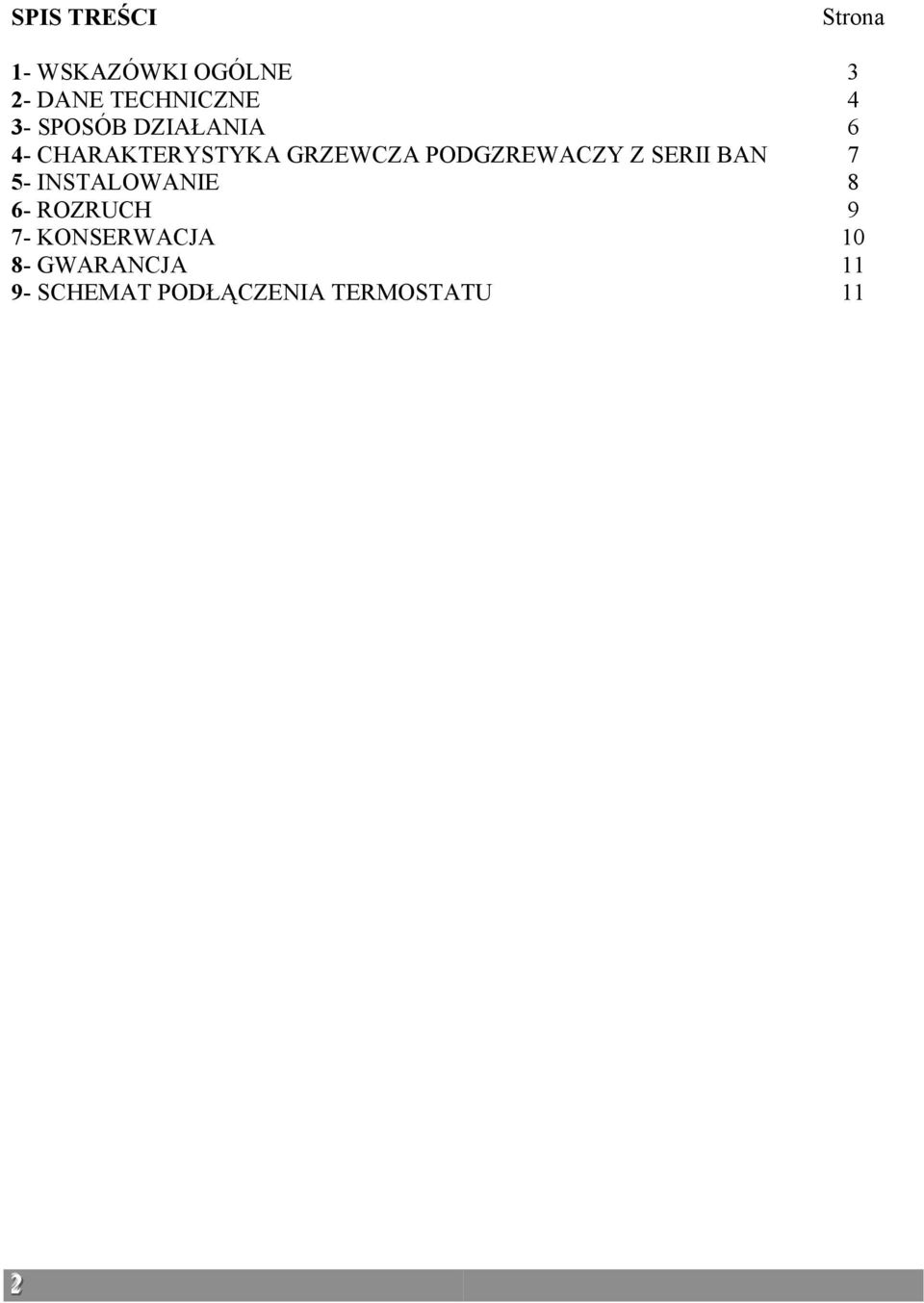

3 SPIS TREŚCI 1- WSKAZÓWKI OGÓLNE 2- DANE TECHNICZNE 3- SPOSÓB DZIAŁANIA 4- CHARAKTERYSTYKA GRZEWCZA PODGZREWACZY Z SERII BAN 5- INSTALOWANIE 6- ROZRUCH 7- KONSERWACJA 8- GWARANCJA 9- SCHEMAT PODŁĄCZENIA TERMOSTATU Strona

4 1.. Wskazówkii ogóllne Instrukcja obsługi stanowi integralną część wyrobu i musi być dostarczona użytkownikowi. Wskazówki podane w niniejszej instrukcji należy uważnie przeczytać, ponieważ zawierają one ważne informacje odnośnie bezpieczeństwa, użytkowania oraz konserwacji. Instrukcję należy starannie przechowywać, aby była w każdej chwili dostępna jako poradnik. Zainstalowania musi dokonać wykwalifikowany personel, zgodnie z obowiązującymi przepisami oraz instrukcjami producenta. Nieprawidłowe zainstalowanie może spowodować poszkodowanie osób i szkody materialne, za które nie odpowiada producent. Urządzenie służy do gromadzenia ciepłej wody i musi być podłączone do: - instalacji grzewczej - instalacji ciepłej wody - wodociągu Urządzenie może być używane wyłącznie do przewidzianych celów ; producent nie przyjmuje żadnej odpowiedzialności za szkody wynikłe z nieprawidłowego, wadliwego lub niedbałego użytkowania. Czyszczenie zewnętrznego płaszcza urządzenia należy dokonać wilgotną szmatką oraz odpowiednim środkiem czyszczącym. Nie używać żadnych środków do szorowania ani rozpuszczalników. Zainstalowanie musi być dokonane przez wykwalifikowany personel według obowiązujących przepisów. W razie nieprzestrzegania tego przepisu odpadają wszelkie roszczenia gwarancyjne. W urządzeniu mogą być montowane wyłącznie oryginalne części zamienne i wyposażenie. Przed przystąpieniem do każdej czynności konserwacyjnej lub naprawczej urządzenie należy całkowicie odłączyć od sieci zasilania energią elektryczną. W razie ewentualnych zakłóceń w działaniu, urządzenie należy wyłączyć i wezwać serwis. 3

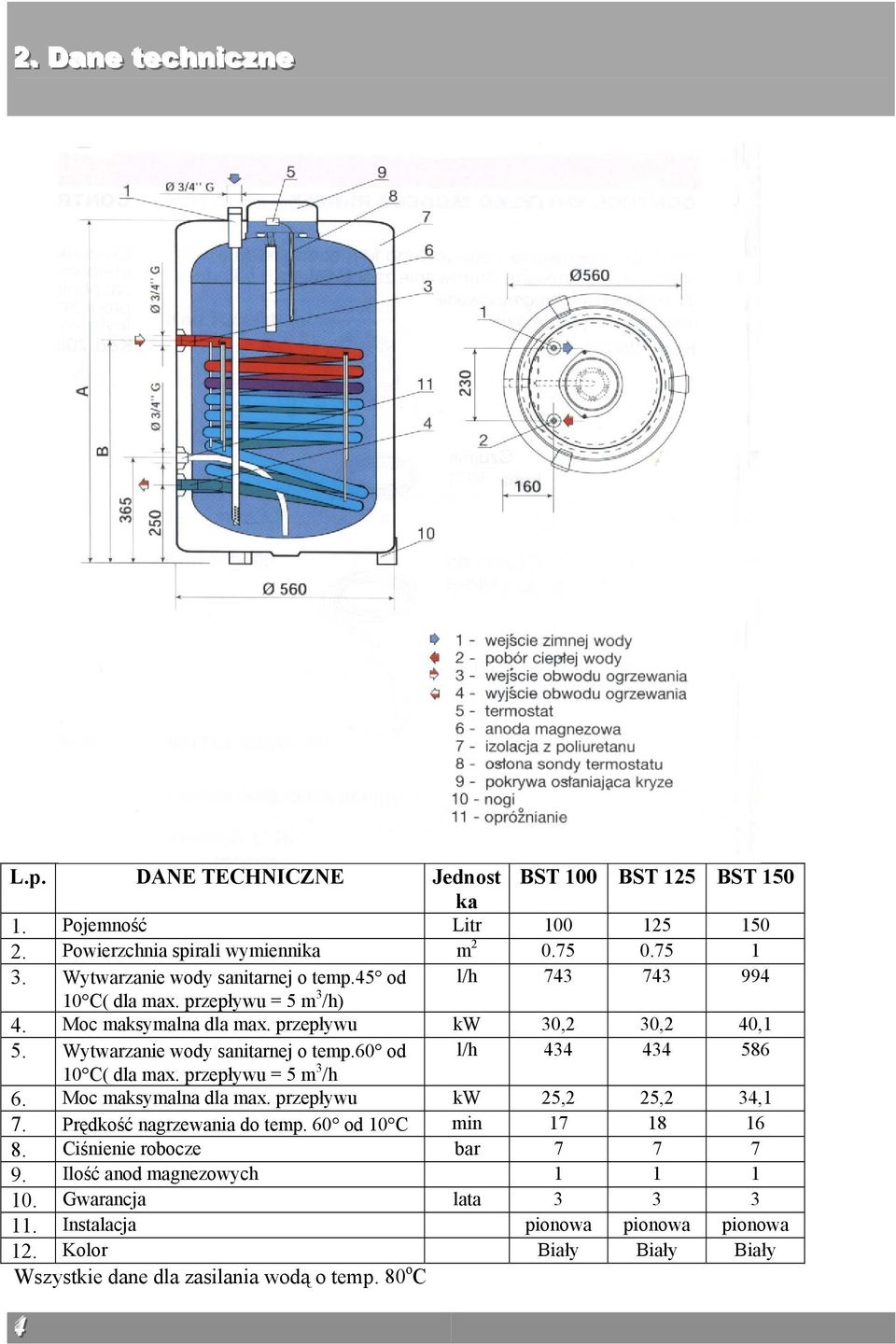

5 2.. Dane ttechniiczne L.p. DANE TECHNICZNE Jednost BST 100 BST 125 BST 150 ka 1. Pojemność Litr Powierzchnia spirali wymiennika m Wytwarzanie wody sanitarnej o temp.45 od l/h C( dla max. przepływu = 5 m 3 /h) 4. Moc maksymalna dla max. przepływu kw 30,2 30,2 40,1 5. Wytwarzanie wody sanitarnej o temp.60 od l/h C( dla max. przepływu = 5 m 3 /h 6. Moc maksymalna dla max. przepływu kw 25,2 25,2 34,1 7. Prędkość nagrzewania do temp. 60 od 10 C min Ciśnienie robocze bar Ilość anod magnezowych Gwarancja lata Instalacja pionowa pionowa pionowa 12. Kolor Biały Biały Biały Wszystkie dane dla zasilania wodą o temp. 80 o C 4

6 2.. Dane ttechniiczne WYMIARY CHARAKTERYSTYCZNE BST 100 BST 125 BST 150 A (mm) B (mm) Waga (kg) Nóżki należy zamontować podczas instalowania zasobnika. 5

7 3.. Sposób dziiałłaniia Podgrzewacz wody służy do zaopatrywania w ciepłą wodę gospodarstw domowych oraz dla celów przemysłowych. Urządzenie można bez problemów zabudowywać w każdej dowolnej instalacji grzewczej ( współpraca ze stojącym kotłem gazowym lub olejowym ). Podgrzewacz ciepłej wody podłączany jest do wodociągu lokalnego za pośrednictwem rury łączącej wody zimnej i do złączek punktów poboru - za pośrednictwem rury wody gorącej. Kiedy w punkcie poboru pobierana jest ciepła woda, wówczas automatycznie do podgrzewacza dopływa uzupełniająco woda zimna, gdzie jest podgrzewana do temperatury nastawionej na termostacie. Zaleca się nastawić temperaturę pomiędzy 60 i 65ºC, ponieważ przy tej temperaturze urządzenie pracuje najlepiej, a jednocześnie zagwarantowane są: - optymalna higiena, - niskie zużycie energii - oraz najniższe możliwe osadzanie się kamienia kotłowego. Ogrzewanie wody sanitarnej w podgrzewaczu pojemnościowym odbywa się za pośrednictwem obiegu wody grzewczej, która przepływa przez spiralną wężownicę znajdującą się wewnątrz podgrzewacza. 6

8 4.. Charraktterrysttyka grrzewcza podgrrzewaczy z serriii i BST 7

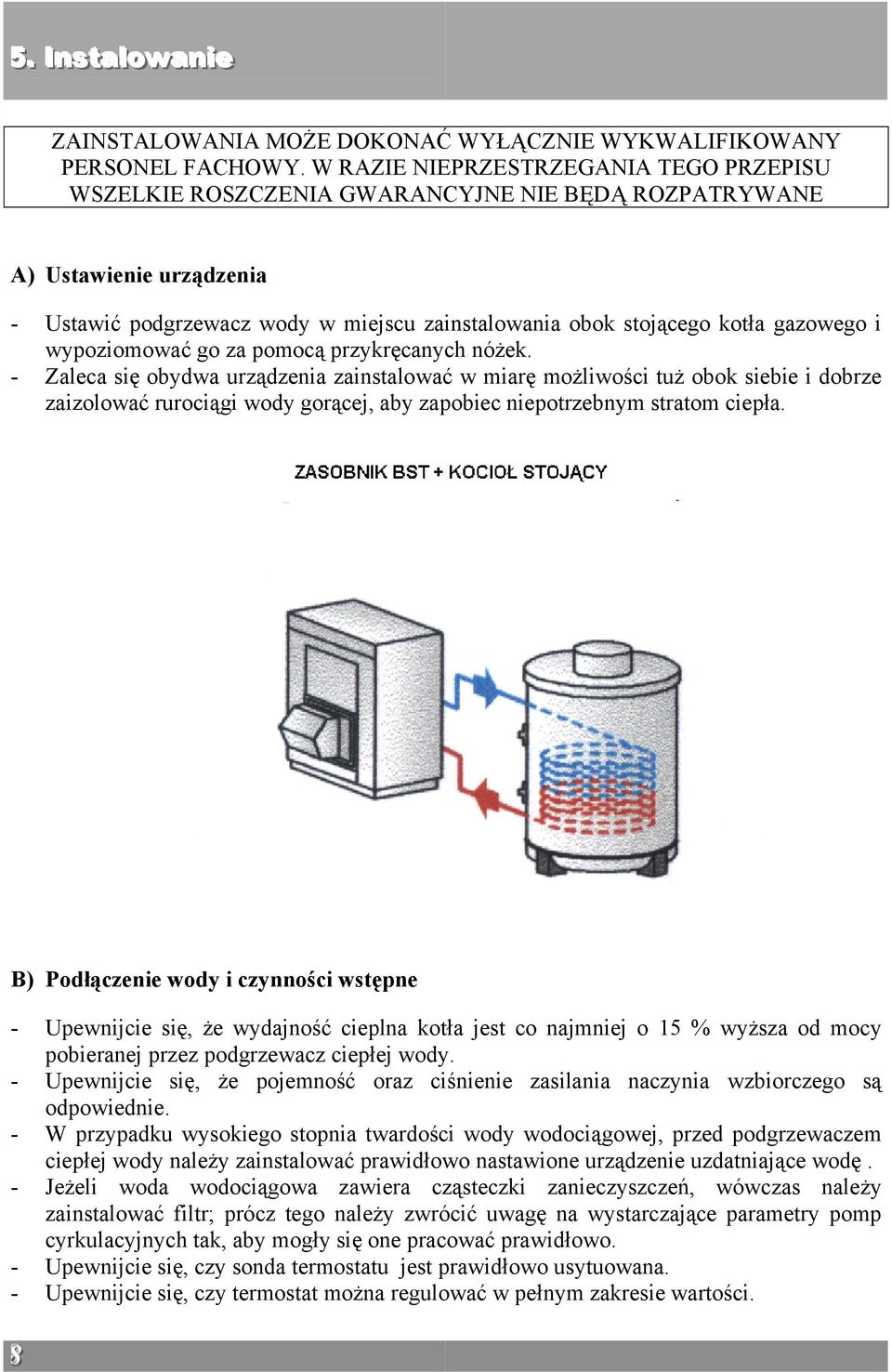

9 5.. IInsttallowaniie ZAINSTALOWANIA MOŻE DOKONAĆ WYŁĄCZNIE WYKWALIFIKOWANY PERSONEL FACHOWY. W RAZIE NIEPRZESTRZEGANIA TEGO PRZEPISU WSZELKIE ROSZCZENIA GWARANCYJNE NIE BĘDĄ ROZPATRYWANE A) Ustawienie urządzenia - Ustawić podgrzewacz wody w miejscu zainstalowania obok stojącego kotła gazowego i wypoziomować go za pomocą przykręcanych nóżek. - Zaleca się obydwa urządzenia zainstalować w miarę możliwości tuż obok siebie i dobrze zaizolować rurociągi wody gorącej, aby zapobiec niepotrzebnym stratom ciepła. B) Podłączenie wody i czynności wstępne - Upewnijcie się, że wydajność cieplna kotła jest co najmniej o 15 % wyższa od mocy pobieranej przez podgrzewacz ciepłej wody. - Upewnijcie się, że pojemność oraz ciśnienie zasilania naczynia wzbiorczego są odpowiednie. - W przypadku wysokiego stopnia twardości wody wodociągowej, przed podgrzewaczem ciepłej wody należy zainstalować prawidłowo nastawione urządzenie uzdatniające wodę. - Jeżeli woda wodociągowa zawiera cząsteczki zanieczyszczeń, wówczas należy zainstalować filtr; prócz tego należy zwrócić uwagę na wystarczające parametry pomp cyrkulacyjnych tak, aby mogły się one pracować prawidłowo. - Upewnijcie się, czy sonda termostatu jest prawidłowo usytuowana. - Upewnijcie się, czy termostat można regulować w pełnym zakresie wartości. 8

10 6.. Rozrruch Otwierając dopływ wody zimnej wpuścić wodę potrzebną do celów sanitarnych i przez otwarcie zaworu odcinającego umożliwić wyparcie powietrza znajdującego się w obiegu. Wpuścić wodę grzewczą i odpowietrzyć instalację. Na pulpicie sterowniczym nastawić żądaną temperaturę wody sanitarnej, przestrzegając odnośnych instrukcji. Zaleca się nastawić temperaturę pomiędzy 60ºC a 65ºC. Rozruch może przeprowadzić wyłącznie fachowiec posiadający odpowiednie uprawnienia. Należy regularnie sprawdzać poprawność działania wszystkich urządzeń regulacyjnych oraz kontrolnych. UWAGA! W CELU PODŁĄCZENIA ZASOBNIKA DO KOTŁA STOJĄCEGO GEOMAT KONIECZNE JEST ZAINSTALOWANIE PŁYTKI ELEKTRYCZNEJ Z TERMOSTATEM (NR. KAT ), KTÓRA STERUJE PRACĄ POMP W UKŁADZIE 9

11 7.. Konserrwacjja Obudowę zewnętrzną podgrzewacza wody gorącej można czyścić wilgotną szmatką z użyciem handlowych środków czyszczących. W żadnym wypadku nie wolno do tego używać środków do szorowania, rozpuszczalników, benzyny, alkoholu itp. Raz do roku należy sprawdzić stan anody ochronnej, która zamontowana jest na kołnierzu. Kontroli anody można dokonać bezpośrednio przez otwór rewizyjny. Przy szczególnie twardej wodzie zaleca się co najmniej raz w roku przeprowadzić odkamienianie podgrzewacza ciepłej wody. W tym celu należy opróżnić zbiornik i usunąć kołnierz, aby dostać się do komory wewnętrznej. Za pomocą szpachli plastikowej lub drewnianej zdrapuje się szczególnie uporczywe osady. Po oczyszczeniu, zbiornik wypłukać strumieniem wody. Podczas czyszczenia należy szczególnie zwracać uwagę, aby nie uszkodzić powłoki ochronnej wewnątrz zbiornika. Po całkowitym oczyszczeniu podgrzewacza należy ponownie założyć kołnierz wraz z uszczelnieniem (w przypadku jeśli uszczelnienie jest uszkodzone, musi być ono wymienione). Ponownie napełnić zbiornik i sprawdzić szczelność kołnierza. 10

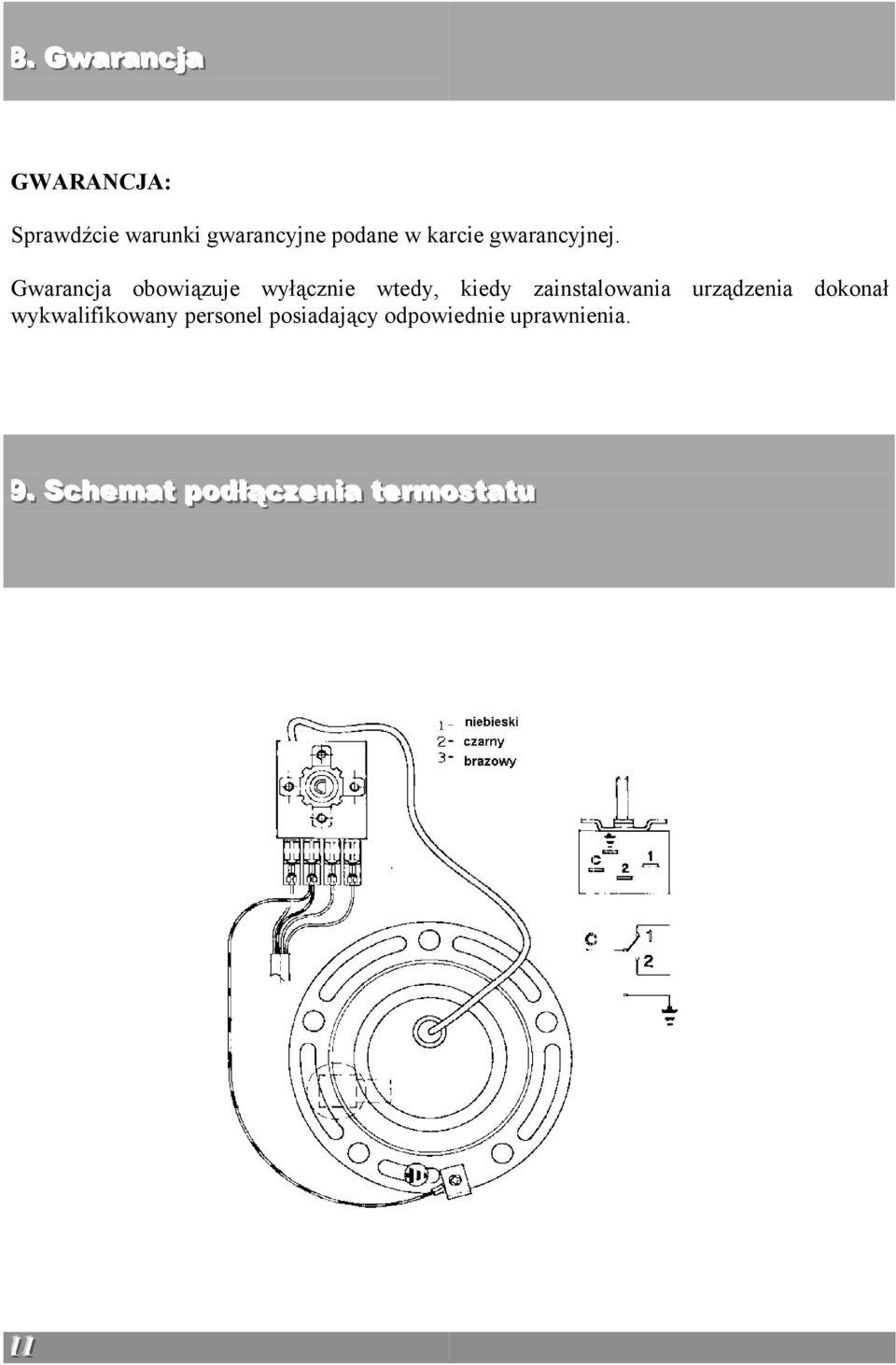

12 8.. Gwarrancjja GWARANCJA: Sprawdźcie warunki gwarancyjne podane w karcie gwarancyjnej. Gwarancja obowiązuje wyłącznie wtedy, kiedy zainstalowania urządzenia dokonał wykwalifikowany personel posiadający odpowiednie uprawnienia. 9.. Schemat t podłączeniia tterrmosttattu 11
