1 Pompy standardowe zgodne z EN 733 TYP NKL

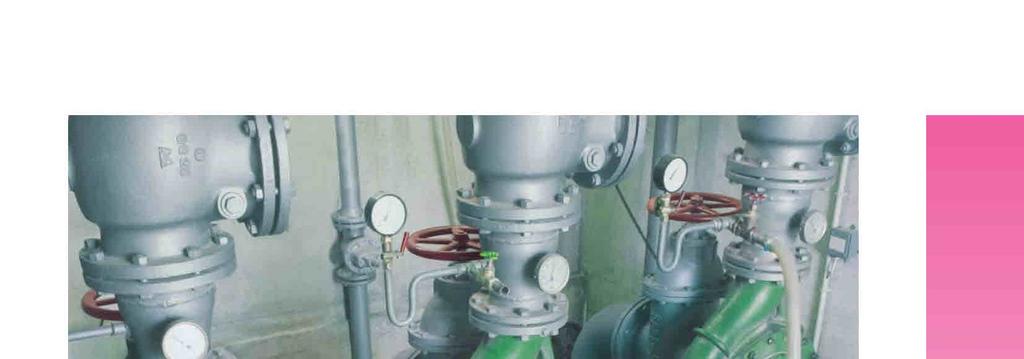

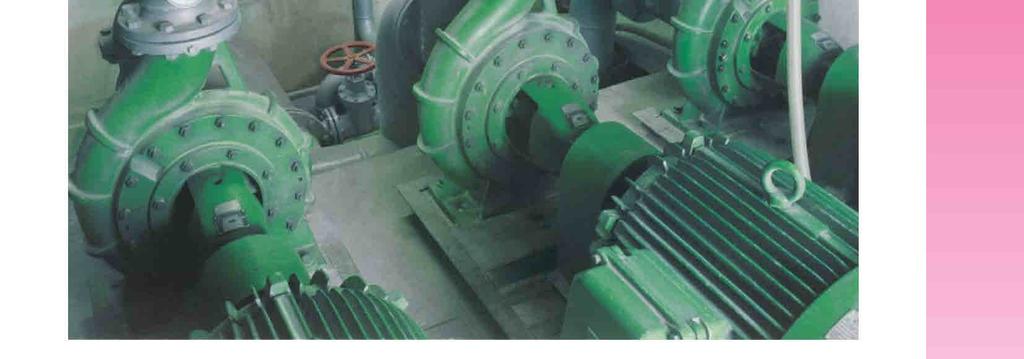

2 Ogólnie Zastosowanie Pompy standardowe DICKOW typu NKL, zgodne z EN 733, są pompami jednostopniowymi, jednoprzepływowymi, z korpusem spiralnym, z wlotem w osi i wylotem pionowo do góry. Kompletny wspornik łożyskowy, łącznie z korpusem pośrednim, uszczelnieniem mechanicznym i wirnikiem, tworzy zespół, który można wyjąc w całości z pompy od tyłu. Wymiary i osiągi odpowiadają normie EN 733. Pola pracy są tak podzielone, że zagwarantowana jest najlepsza sprawność dla wszystkich warunków pracy. Pompy typu NKL są stosowane jako pompy cyrkulacyjne w instalacjach komunalnych, przemysłowych i rolniczych. Są odpowiednie do pompowania wody chłodzącej, kondensatu, wody gorącej, myjących roztworów ługu, węglowodorów i innych podobnych mało lotnych produktów. Budowa Korpus spiralny, kołnierze Jednoczęściowy korpus pompy wykonany jest z solidnymi łapami dolnymi do montażu na ramie fundamentowej. Kołnierz ssący i tłoczący są zgodne z normą DIN 2532 / PN10 względnie DIN 2533 / PN16. Wirniki Wał pompy Wał pompy przenosi moment obrotowy na wirnik. Dzięki odpowiedniej sztywności wału jego odkształcenia podczas pracy są minimalne, co zapewnia niezawodną eksploatacje pompy. Wał pompy wykonany jest ze stali odpornej na korozję. Pompy ze zrównoważonym uszczelnieniem mechanicznym mają wały z tulejami. Pompy NKL mają wirniki zamknięte. Wirniki są wykonywane z jednego odlewu i są hydrauliczne zrównoważone poprzez szczeliny dławiące i otwory upustowe, które utrzymują pojawiające się siły osiowe na minimalnym poziomie. Wszystkie wirniki są wyważone dynamicznie zgodnie z DIN ISO 1940 / część 1, z klasą wyważenia G 6.3, co gwarantuje pracę pompy bez drgań. Wirniki są zamontowane na wale w pozycji przewieszonej, zamocowane na wpust i zabezpieczone nakrętką wirnika. Pierścienie dławiące Pompy NKL w standardowym wykonaniu nie mają pierścieni dławiących, jednakże konstrukcja korpusu pośredniego i spiralnego umożliwia wytoczenie miejsca i zamontowanie pierścieni dławiących w korpusie i na wirniku. Łożyska toczne Wał pompy jest podparty na zwymiarowanych z dużym zapasem dwóch łożyskach tocznych smarowanych smarem stałem poza pompowanym medium. Na łożyskach są smarowniczki. W opcji dostępne są łożyska smarowane olejem i olejarka stałopoziomowa. Średnia żywotność łożysk osiąga godzin pracy. Standardowe materiały: Korpus spiralny: Korpus pośredni: GGG40.3 GGG40.3 / St37 Wirnik: średnica < 250 mm GG25 średnica > 250 mm GGG40.3 Wał pompy: Wspornik łożyskowy: GG25

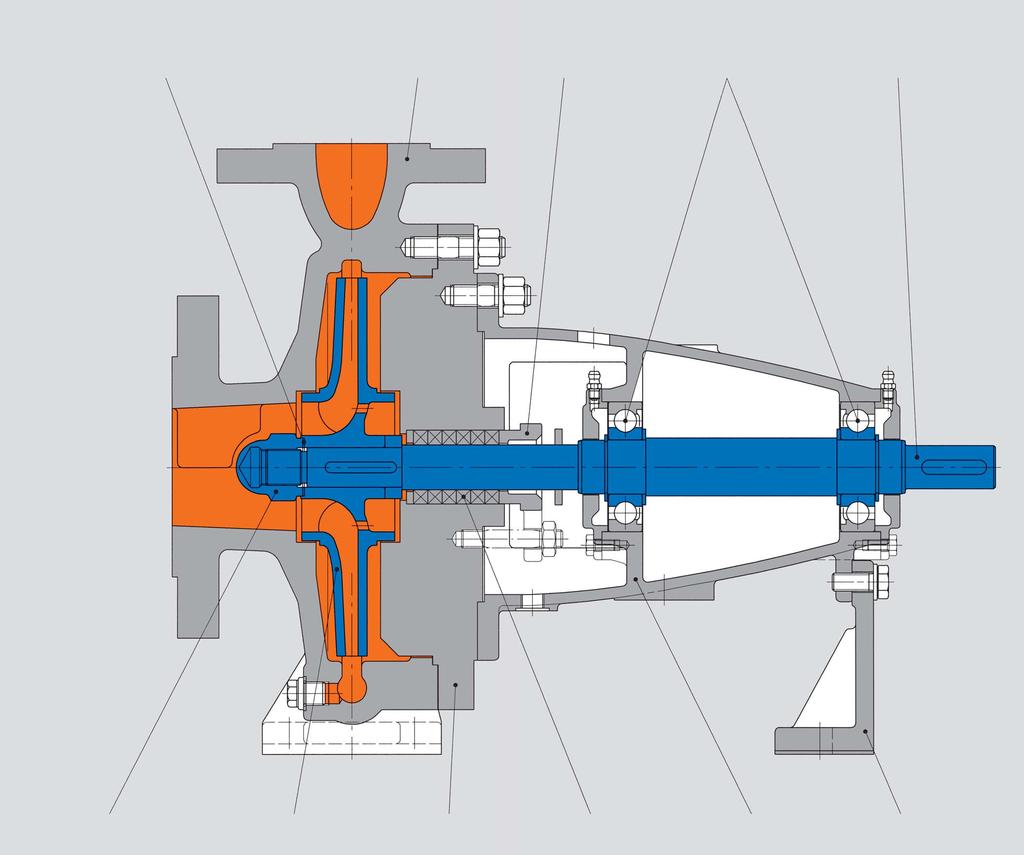

3 Uszczelka Korpus spiralny Dławnica Łożyska toczne Wał pompy Pompa standardowa NKL, wyk. K Rysunek korpusu pośredniego jest niewiążący! Nakrętka wirnika Wirnik zamknięty Korpus pośredni Pakunek Korpus łożyskowy PodpÉrka

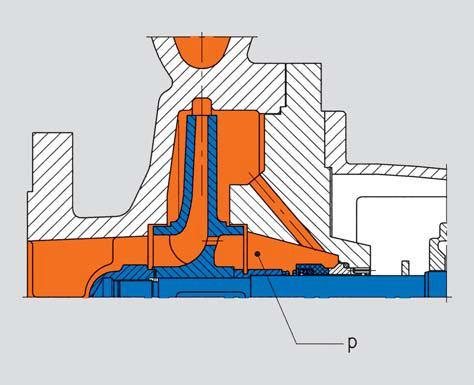

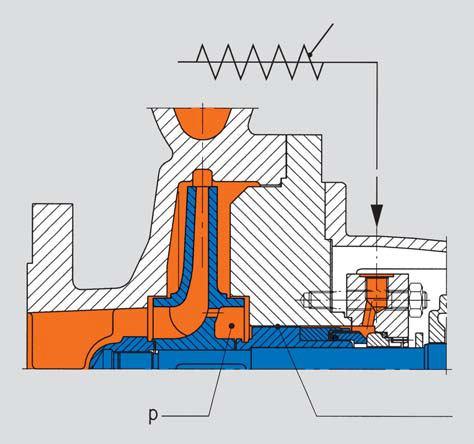

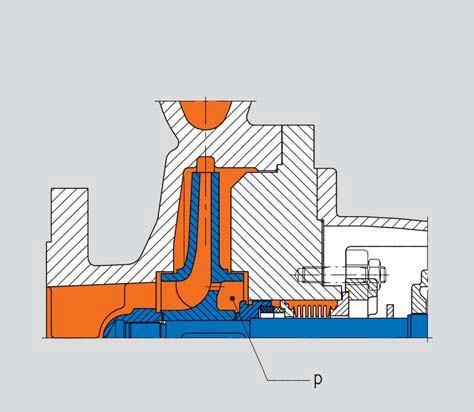

4 Uszczelnienia mechaniczne W zależności od zastosowania, pompy NKL mogą być wyposażone w pojedyncze uszczelnienia mechaniczne jak niżej: Niezrównoważone uszczelnienie mechaniczne standardowe, wykonanie R, powierzchnie Grafit/ SiC Max. dopuszczalne ciśnienie p=7 bar Max. temperatura 120 C Zrównoważone uszczelnienie mechaniczne standardowe, wykonanie Re, Max. dopuszczalne ciśnienie p=16 bar Max. temperatura 140 C Uszczelnienie mechaniczne z metalowym mieszkiem, wyk. N6 Max. dopuszczalne ciśnienie p=10 bar Max. temperatura 150 C Z powodów technicznych pompy typu NKL nie mogą być wyposażone w podwójne uszczelnienie mechaniczne. Zrównoważone uszczelnienie mechaniczne standardowe, wyk. Ge dla gorącej wody, z zewnętrzną cyrkulacją od tłoczenia do uszczelnienia mechanicznego, poprzez chłodzoną powietrzem pętlę i szczelinę dławiącą. Max. dopuszczalne ciśnienie p=16 bar Max. temperatura 160 C Rysunki korpusów pośrednich nie są wiążące!

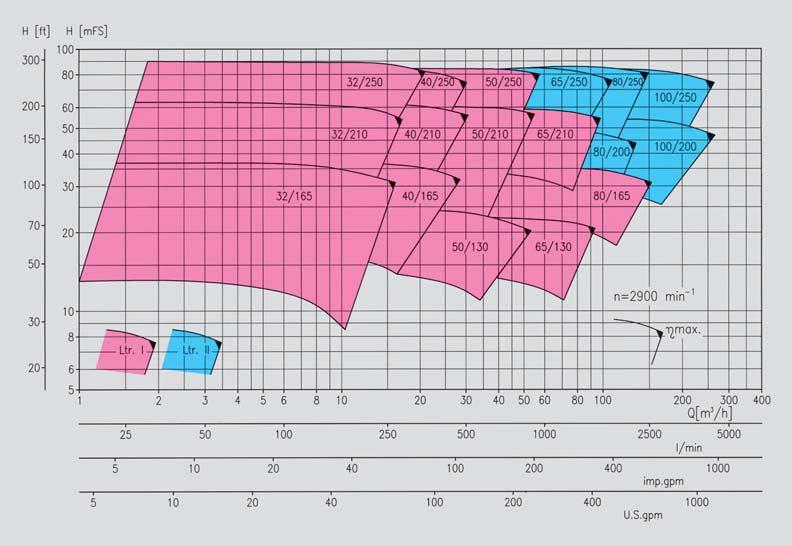

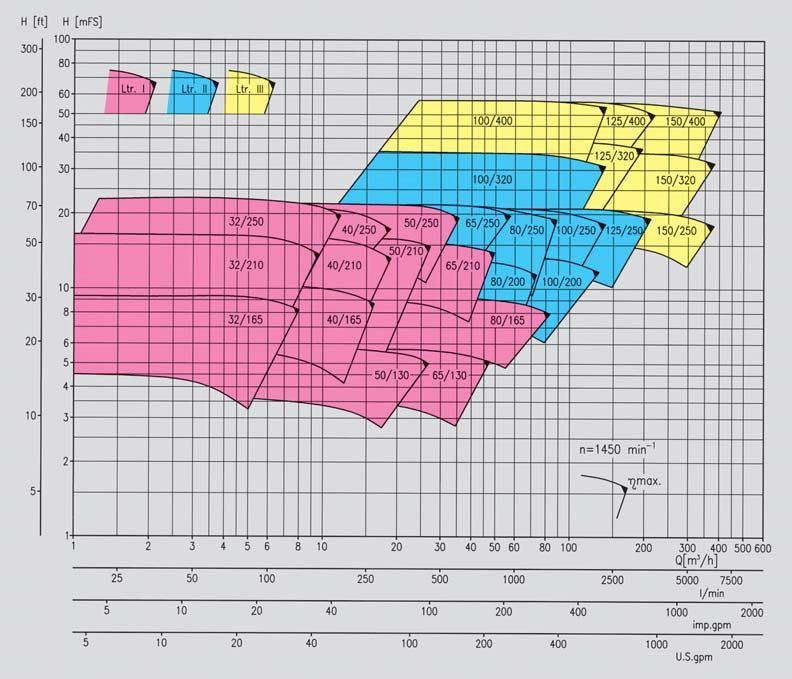

5 Pole pracy Charakterystyki dla różnych wielkości pomp są dostępne na życzenie. Przedstawiciel w Polsce:
