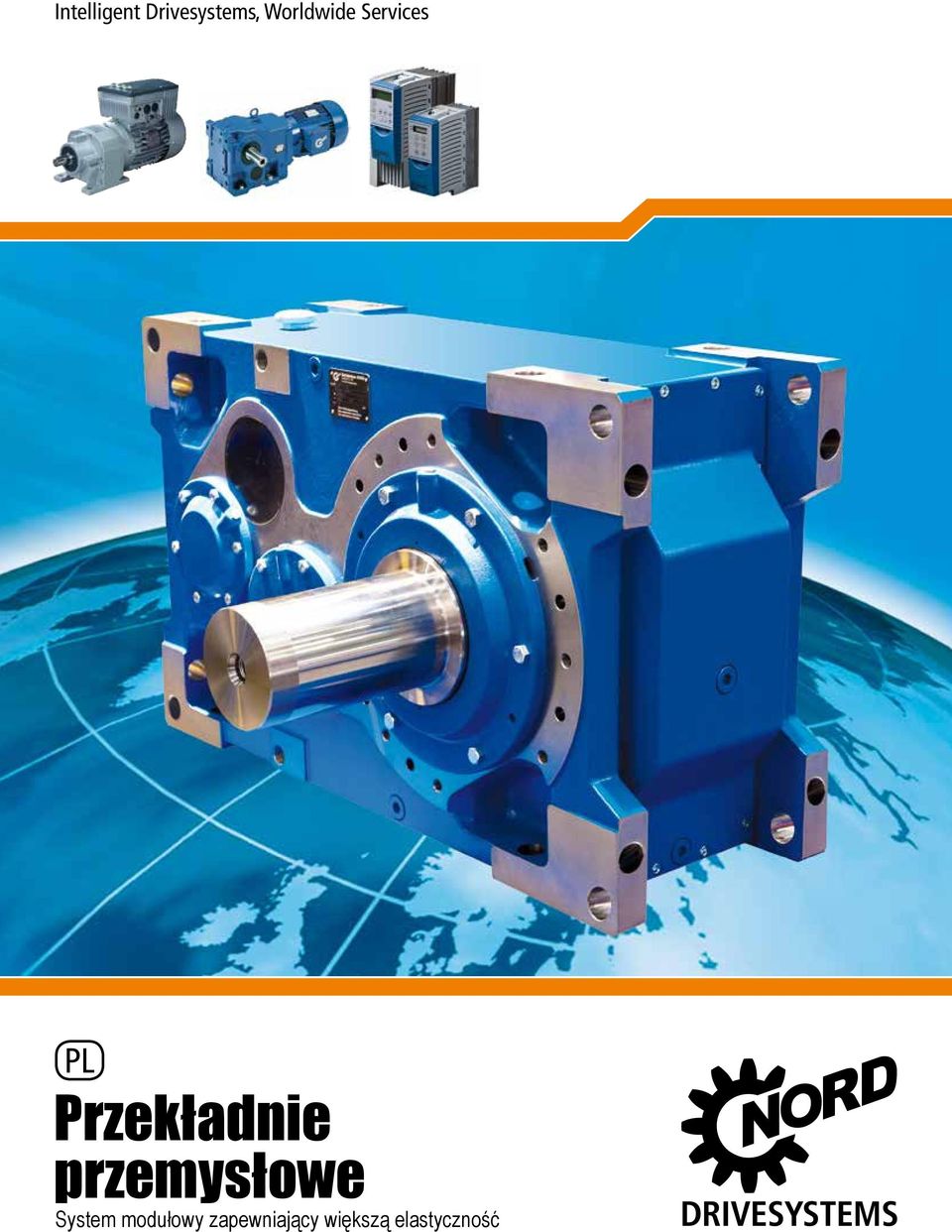

1 Intelligent Drivesystems, Worldwide Services PL Przekładnie przemysłowe System modułowy zapewniający większą elastyczność

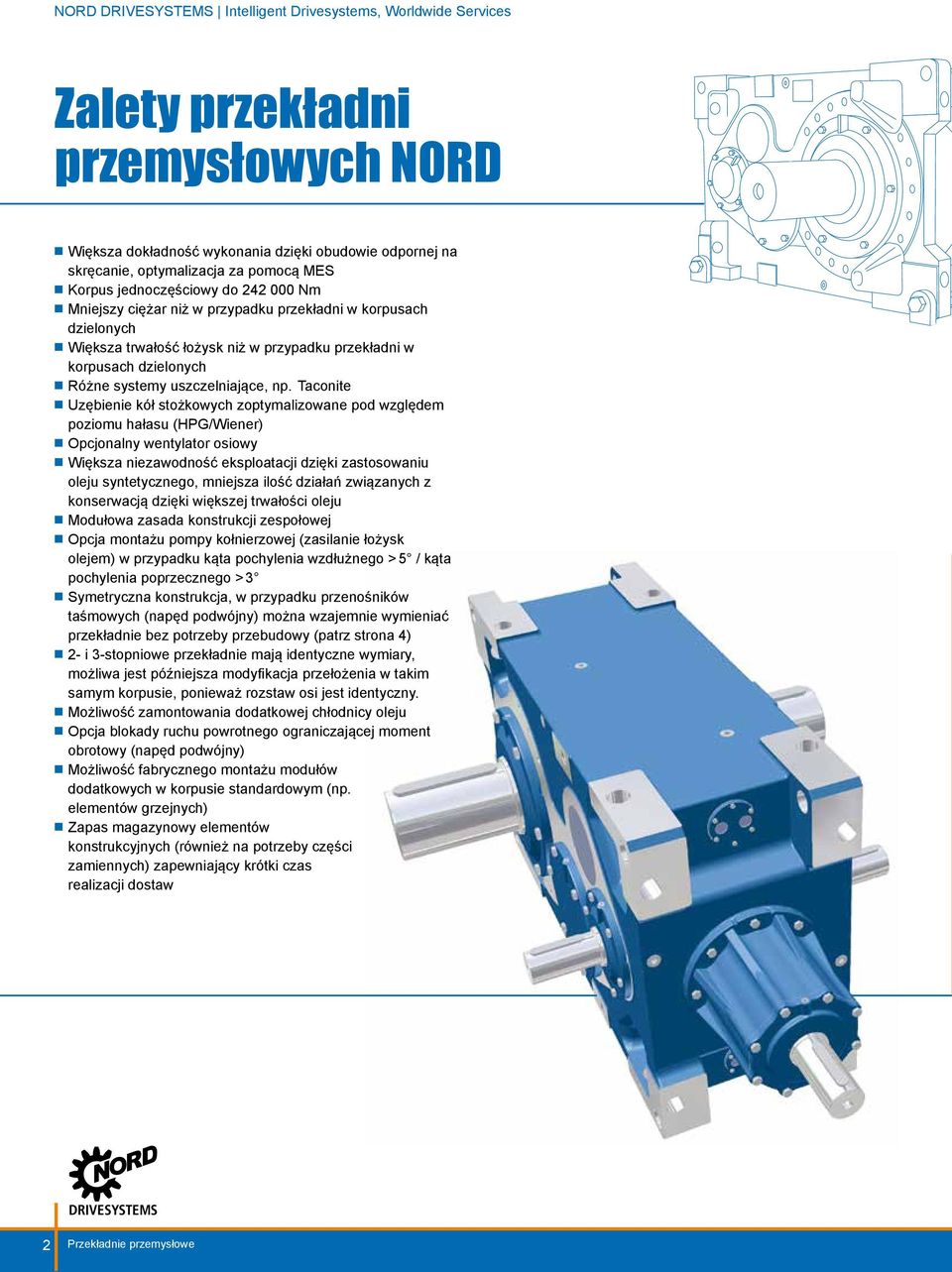

2 NORD Intelligent Drivesystems, Worldwide Services Zalety przekładni przemysłowych NORD n Większa dokładność wykonania dzięki obudowie odpornej na skręcanie, optymalizacja za pomocą MES n Korpus jednoczęściowy do Nm n Mniejszy ciężar niż w przypadku przekładni w korpusach dzielonych n Większa trwałość łożysk niż w przypadku przekładni w korpusach dzielonych n Różne systemy uszczelniające, np. Taconite n Uzębienie kół stożkowych zoptymalizowane pod względem poziomu hałasu (HPG/Wiener) n Opcjonalny wentylator osiowy n Większa niezawodność eksploatacji dzięki zastosowaniu oleju syntetycznego, mniejsza ilość działań związanych z konserwacją dzięki większej trwałości oleju n Modułowa zasada konstrukcji zespołowej n Opcja montażu pompy kołnierzowej (zasilanie łożysk olejem) w przypadku kąta pochylenia wzdłużnego > 5 / kąta pochylenia poprzecznego > 3 n Symetryczna konstrukcja, w przypadku przenośników taśmowych (napęd podwójny) można wzajemnie wymieniać przekładnie bez potrzeby przebudowy (patrz strona 4) n 2- i 3-stopniowe przekładnie mają identyczne wymiary, możliwa jest późniejsza modyfikacja przełożenia w takim samym korpusie, ponieważ rozstaw osi jest identyczny. n Możliwość zamontowania dodatkowej chłodnicy oleju n Opcja blokady ruchu powrotnego ograniczającej moment obrotowy (napęd podwójny) n Możliwość fabrycznego montażu modułów dodatkowych w korpusie standardowym (np. elementów grzejnych) n Zapas magazynowy elementów konstrukcyjnych (również na potrzeby części zamiennych) zapewniający krótki czas realizacji dostaw 2 Przekładnie przemysłowe

3 Korpus jednoczęściowy NORD od 1981 roku W latach 80-tych inżynierowie firmy NORD opracowali najważniejszą innowację w konstrukcji przekładni: koncepcję korpusu jednoczęściowego, który łączy wszystkie elementy przekładni w pojedynczej zamkniętej obudowie. Innowacyjna koncepcja szybko ugruntowała swoją pozycję na rynku i obecnie jest standardem. NORD jest jedynym producentem, który wytwarza modułowe przekładnie przemysłowe o wyjściowym momencie obrotowym do Nm w korpusie jednoczęściowym. n Korpus, w którym wykonane są wszystkie gniazda łożyskowe n Kompletna obróbka przy jednym zamocowaniu n Wysokie wyjściowe momenty obrotowe n Wysoka obciążalność osiowa i promieniowa n Maksymalna niezawodność eksploatacji n Duża trwałość n Cicha praca Główne obszary zastosowań n Transport materiałów (przenośniki taśmowe, płytowe, ślimakowe, łańcuchowe itd.) n Przenośniki stromonośne i ładowarki z kołem czerpakowym n Przemysł wydobywczy n Przemysł papierniczy n Przemysł drzewny n Mieszadła n Przemysł stalowy n Przemysł cukrowniczy n Oczyszczalnie ścieków n Pompy n Przemysł chemiczny n Dźwigi i podnośniki n Przenośniki kubełkowe Przekładnie przemysłowe 3

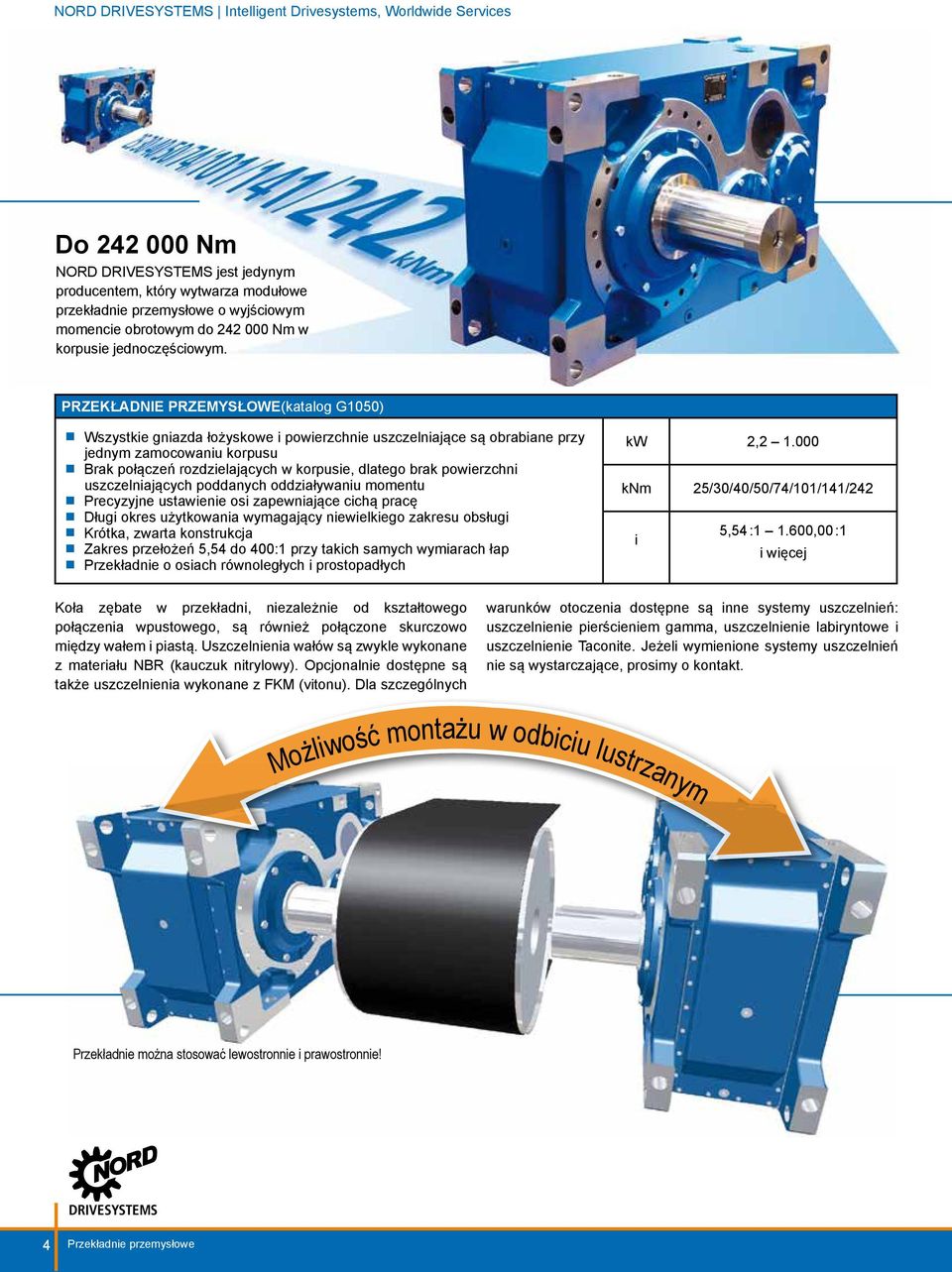

4 NORD Intelligent Drivesystems, Worldwide Services Do Nm NORD jest jedynym producentem, który wytwarza modułowe przekładnie przemysłowe o wyjściowym momencie obrotowym do Nm w korpusie jednoczęściowym. PRZEKŁADNIE PRZEMYSŁOWE(katalog G1050) n Wszystkie gniazda łożyskowe i powierzchnie uszczelniające są obrabiane przy jednym zamocowaniu korpusu n Brak połączeń rozdzielających w korpusie, dlatego brak powierzchni uszczelniających poddanych oddziaływaniu momentu n Precyzyjne ustawienie osi zapewniające cichą pracę n Długi okres użytkowania wymagający niewielkiego zakresu obsługi n Krótka, zwarta konstrukcja n Zakres przełożeń 5,54 do 400:1 przy takich samych wymiarach łap n Przekładnie o osiach równoległych i prostopadłych kw 2, knm 25/30/40/50/74/101/141/242 i 5,54 : ,00 :1 i więcej Koła zębate w przekładni, niezależnie od kształtowego połączenia wpustowego, są również połączone skurczowo między wałem i piastą. Uszczelnienia wałów są zwykle wykonane z materiału NBR (kauczuk nitrylowy). Opcjonalnie dostępne są także uszczelnienia wykonane z FKM (vitonu). Dla szczególnych warunków otoczenia dostępne są inne systemy uszczelnień: uszczelnienie pierścieniem gamma, uszczelnienie labiryntowe i uszczelnienie Taconite. Jeżeli wymienione systemy uszczelnień nie są wystarczające, prosimy o kontakt. Możliwość montażu w odbiciu lustrzanym Przekładnie można stosować lewostronnie i prawostronnie! 4 Przekładnie przemysłowe

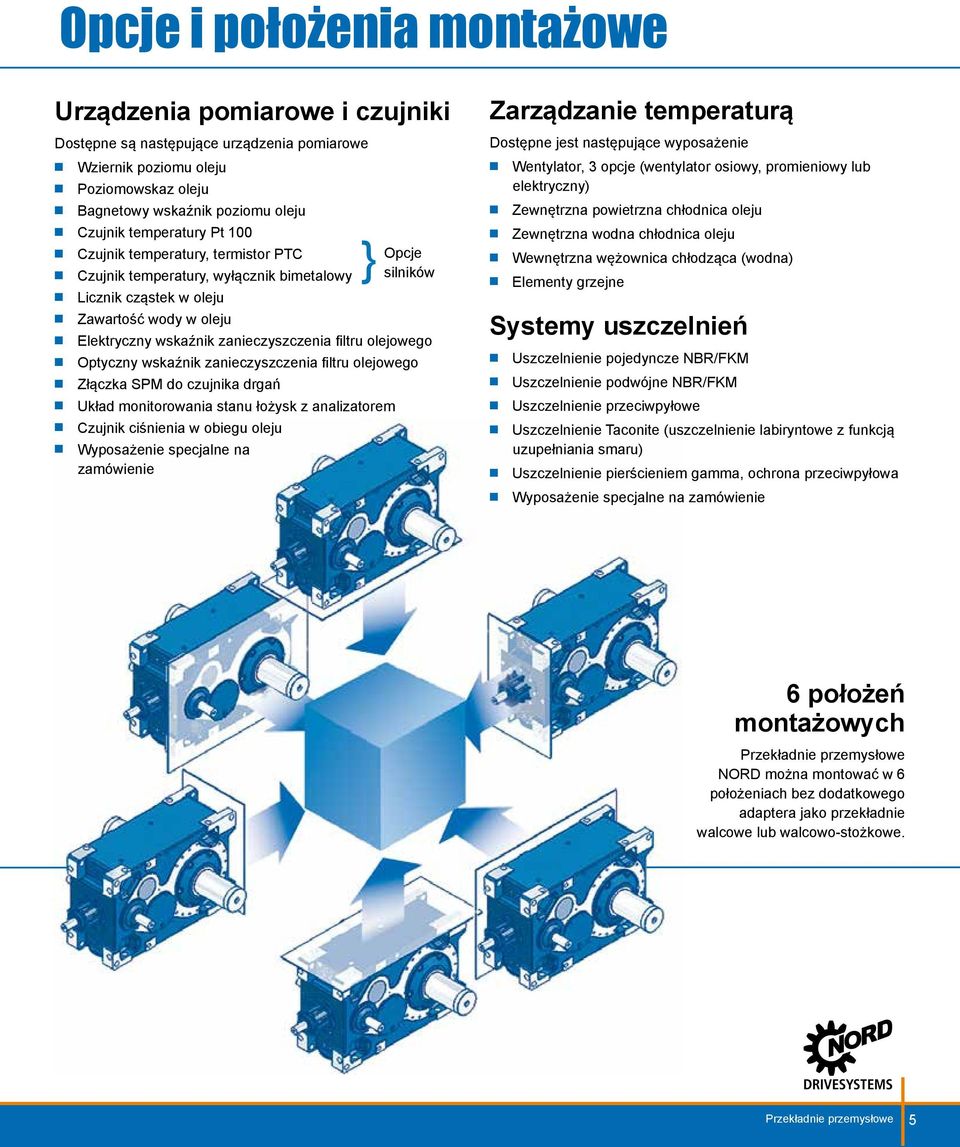

5 Opcje i położenia montażowe Urządzenia pomiarowe i czujniki Dostępne są następujące urządzenia pomiarowe n Wziernik poziomu oleju n Poziomowskaz oleju n Bagnetowy wskaźnik poziomu oleju n Czujnik temperatury Pt 100 n Czujnik temperatury, termistor PTC n Czujnik temperatury, wyłącznik bimetalowy n Licznik cząstek w oleju n Zawartość wody w oleju n Elektryczny wskaźnik zanieczyszczenia filtru olejowego n Optyczny wskaźnik zanieczyszczenia filtru olejowego n Złączka SPM do czujnika drgań n Układ monitorowania stanu łożysk z analizatorem n Czujnik ciśnienia w obiegu oleju n Wyposażenie specjalne na zamówienie Opcje } silników Zarządzanie temperaturą Dostępne jest następujące wyposażenie n Wentylator, 3 opcje (wentylator osiowy, promieniowy lub elektryczny) n Zewnętrzna powietrzna chłodnica oleju n Zewnętrzna wodna chłodnica oleju n Wewnętrzna wężownica chłodząca (wodna) n Elementy grzejne Systemy uszczelnień n Uszczelnienie pojedyncze NBR/FKM n Uszczelnienie podwójne NBR/FKM n Uszczelnienie przeciwpyłowe n Uszczelnienie Taconite (uszczelnienie labiryntowe z funkcją uzupełniania smaru) n Uszczelnienie pierścieniem gamma, ochrona przeciwpyłowa n Wyposażenie specjalne na zamówienie 6 położeń montażowych Przekładnie przemysłowe NORD można montować w 6 położeniach bez dodatkowego adaptera jako przekładnie walcowe lub walcowo-stożkowe. Przekładnie przemysłowe 5

6 NORD Intelligent Drivesystems, Worldwide Services System modułowy przekładni przemysłowych Użytkownicy nie potrzebują samych komponentów napędowych, lecz kompleksowych rozwiązań i działających systemów. Z tego powodu firma NORD konsekwentnie realizuje filozofię systemu, która przejawia się w perfekcyjnie dopasowanym systemie modułowym przekładni przemysłowych. Optymalnie dopasowane do siebie pojedyncze komponenty są podstawą szerokiej gamy wariantów, dużej elastyczności oraz krótkich czasów planowania i montażu. Umożliwia to indywidualne dopasowanie rozwiązań napędowych do wymagań klientów przy zachowaniu krótkiego czasu realizacji dostaw, również w przypadku dużych przekładni. 6 Przekładnie przemysłowe

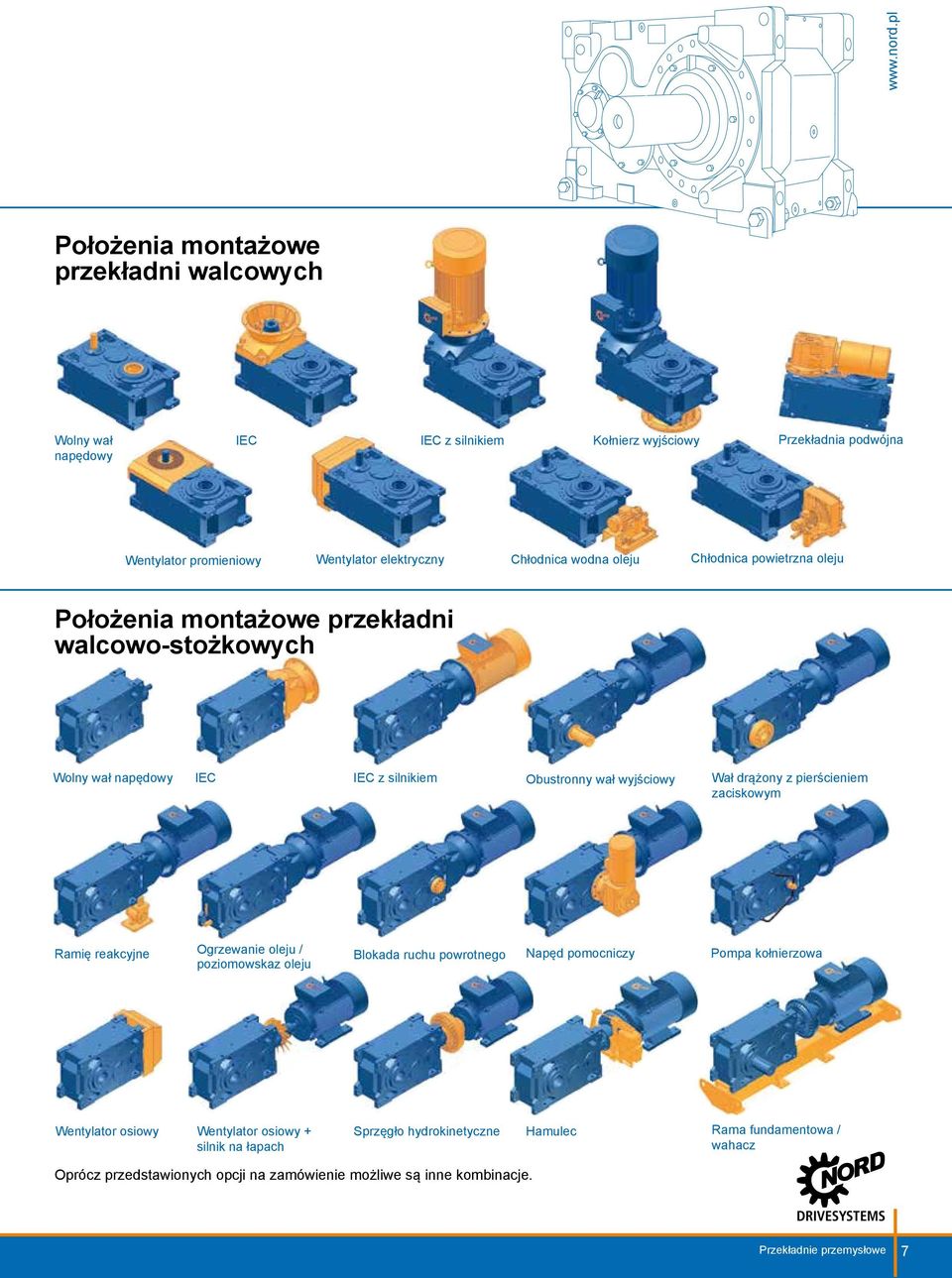

7 Położenia montażowe przekładni walcowych Wolny wał napędowy IEC IEC z silnikiem Kołnierz wyjściowy Przekładnia podwójna Wentylator promieniowy Wentylator elektryczny Chłodnica wodna oleju Chłodnica powietrzna oleju Położenia montażowe przekładni walcowo-stożkowych Wolny wał napędowy IEC IEC z silnikiem Obustronny wał wyjściowy Wał drążony z pierścieniem zaciskowym Ramię reakcyjne Ogrzewanie oleju / poziomowskaz oleju Blokada ruchu powrotnego Napęd pomocniczy Pompa kołnierzowa Wentylator osiowy Wentylator osiowy + silnik na łapach Sprzęgło hydrokinetyczne Hamulec Rama fundamentowa / wahacz Oprócz przedstawionych opcji na zamówienie możliwe są inne kombinacje. Przekładnie przemysłowe 7

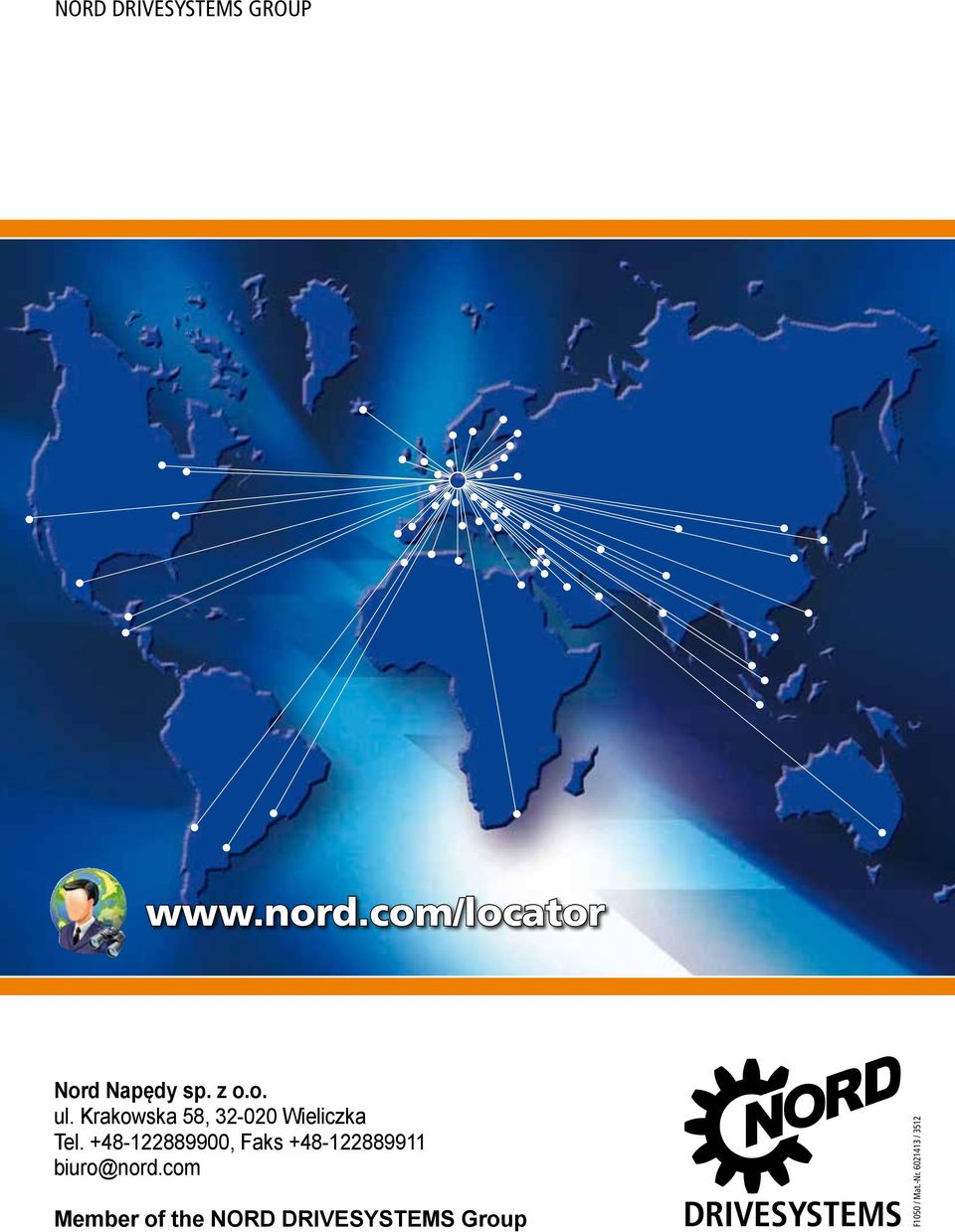

8 NORD GROUP Nord Napędy sp. z o.o. ul. Krakowska 58, Wieliczka Tel , Faks biuro@nord.com Member of the NORD Group F1050 / Mat.-Nr / 3512
