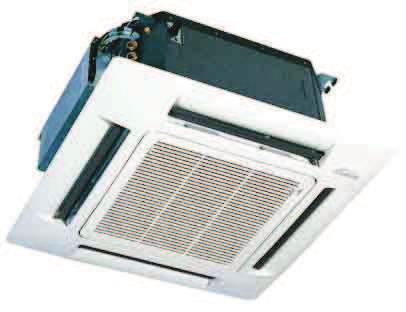

1 SERIA IWC KLIMAKONWEKTORY KASETONOWE Informacje ogólne Seria IWC to klimakonwektory kasetonowe. Dostępne są w 6 modelach z 1 wymiennikiem ciepła (2 - rurowe) i w 2 modelach z 2 wymiennikami ciepła (4 rurowe). Dostępne wersje 6 modeli kw 1,03-9,92 1,1-19,61 Moc chłodnicza (kw) Moc grzewcza (kw) kw Przepływ powietrza (m³/h)

2 OPIS SERII Obudowa Wymiennik ciepła (wodny) Wentylatory Obudowa izolowana termicznie i akustycznie. Klimakonwektor przystosowany jest do przyłączenia powietrza świeżego oraz posiada możliwość wykonania dodatkowego nawiewu powietrza do pomieszczenia sąsiadującego. Wymiennik ciepła o wysokiej sprawności wykonany jest z miedzianych rurek i aluminiowych lameli, w komplecie z zaworem odpowietrzającym i spustowym oraz tacą skroplin. Pomocnicza taca skroplin zbiera skropliny spod zaworów regulacyjnych (opcja). Sekcja wentylatorów posiada 1 wentylator promieniowy z łopatkami zakrzywionymi do tyłu oraz pojedynczym wlotem powietrza. Wentylator połączony jest bezpośrednio z silnikiem. Silnik wentylatora Akcesoria elektryczne Filtr powietrza Silnik elektryczny 230V z zabezpieczeniem przeciążeniowym. Wyłącznik zwłoczny pompki kondensatu Panel podłączeniowy klimakonwektora ze sterownikiem naściennym kontrolującym pracę zaworu regulacyjnego i pracę klimakonwektora. Karta elektroniczna sterująca pracą jednostek ze sterownikiem na podczerwień. 2 czujniki, które odczytują temperaturę powietrza i temperaturę wody podłączone są do karty. Zmywalny filtr powietrza o strukturze plastra miodu wykonany z polipropylenu komórkowego, instalowany w panelu przednim (kratki wlotowe), łatwy do demontażu i konserwacji. Przedni panel wyposażony jest we wskaźnik świetlny, w wersjach IWC ze sterownikiem bezprzewodowym na podczerwień. Pompka skroplin Nastawne kierownice wylotowe Niezbędne akcesoria Pompka skroplin wyposażona jest w wyłącznik pływakowy, zbierając kondensat z tacy skroplin klimakonwektora. Dodatkowo wyposażona jest w zawór zwrotny, pozwalający na przedłużenie pracy pompki po otrzymaniu sygnału z wyłącznika pływakowego. Kierunek nadmuchu powietrza z klimakonwektora może być ustawiany ręcznie lub mechanicznie w wersjach IWC ze sterownikiem bezprzewodowym na podczerwień. 3 lub 4 drogowe zawory do systemów 2 i/lub 4 rurowego. Regulacyjne zawory wodne typu On/Off, zasilane siłownikiem 230 V regulują przepływ wody grzewczej lub chłodzącej na podstawie sygnału pochodzącego z termostatu. Zawory powinny być podłączone do wymiennika klimakonwektora w sposób zgodny z DTR. Sterowanie Sterowniki naścienne dostępne w wersjach: BASE, MEDIUM i LARGE, umożliwiają pełne sterowanie jednostkami IWC i zaworami regulacyjnymi, wyświetlanie wszystkich nastawianych parametrów (temperatury powietrza i wody, wilgotność) i utworzenie sieci master/ slave. Przy sterowaniu za pomocą sterowników MYCOMFORT, MEDIUM lub LARGE jednostki IWC mogą być zintegrowane z nadrzędnym systemem sterowania ERGO. Klimakonwektory 2 rurowe - mogą być sterowane pilotem na podczerwień lub sterownikiem naściennym. Klimakonwektory 4 rurowe - mogą być sterowane tylko sterownikiem naściennym.

3 Klimakonwektory IWC - nominalne dane techniczne, system 2 - rurowy Model * * * kw 1,24 2,15 2,35 2,60 1,70 3,50 4,00 4,60 2,46 3,80 4,42 5,06 kw 0,92 1,78 2,00 2,23 1,15 2,63 3,06 3,56 1,82 2,87 3,33 3, kw 1,55 2,83 3,11 3,49 1,87 4,35 4,85 5,70 3,35 5,33 6,14 6, , kw 2,64 4,87 5,35 6 3,14 7,38 8,20 9,65 5,74 9,15 10,53 11, l 0,43 0,86 0, W db(a) db(a) " 1 / 2 1 / 2 1 / 2 Klimakonwektory IWC - nominalne dane techniczne, system 2 - rurowy Model * * * kw 4,20 5,00 5,40 6,00 5,50 6,50 8,00 9,10 6,23 8,09 8,90 9,92 kw 3,13 3,70 3,99 4,40 4,11 5,08 6,10 6,84 4,69 6,17 6,87 7, kw 5,40 6,40 7,10 7,70 6,28 8,52 9,42 10,19 7,34 9,53 10,59 11, kw 9,2 10,89 12,12 13,11 10,49 14,44 15,79 16,98 12,31 15,98 17,80 19, l 1,00 1,50 1, W db(a) db(a) " 3 / 4 3 / 4 3 / 4 ¹ Temperatura wody 7 / 12ºC, temperatura powietrza (termometr suchy) 27ºC, temperatura powietrza (termometr mokry) 19º. ² Temperatura wody 50 C, przepływ wody jak w trybie chłodzenia, temperatura powietrza 20 C. ³ Temperatura wody 60/50 ºC, temperatura powietrza 20 ºC. ⁴ Poziom mocy akustycznej mierzony zgodnie z ISO 3741 i ISO ⁵ Ciśnienie akustyczne mierzone z odległości 1 m, współczynnik kierunkowy = 4.

4 Klimakonwektory IWC - nominalne dane techniczne, system 4 - rurowy Model * * kw 1,03 1,72 1,88 2,05 1,52 2,88 3,28 3,76 kw 0,81 1,51 1,66 1,82 1,07 2,27 2,60 3, kw 1,1 1,78 1,95 2,2 1,48 2,87 3,14 3, l 0,43 0, W db(a) db(a) " 1 / 2 1 / 2 " 1 / 2 1 / 2 ¹ Temperatura wody 7 / 12ºC, temperatura powietrza (termometr suchy) 27ºC, temperatura powietrza (termometr mokry) 19º. ² Temperatura wody 50 C, przepływ wody jak w trybie chłodzenia, temperatura powietrza 20 C. ³ Temperatura wody 60/50 ºC, temperatura powietrza 20 ºC. ⁴ Poziom mocy akustycznej mierzony zgodnie z ISO 3741 i ISO ⁵ Ciśnienie akustyczne mierzone z odległości 1 m, współczynnik kierunkowy = 4.

5 Wymiary ogólne, system 2-rurowy, IWC A. Odprowadzenie skroplin ø 18 B. Dopływ wody 1/2 C. Odpływ wody 1/2 D. Zawór upustowy wymiennika głównego E. Dopływ świezego powietrza ø 70 mm Wymiary ogólne, system 4-rurowy, IWC A. Odprowadzenie skroplin ø 18 B. Wymiennik główny - dopływ wody C. Wymiennik główny - odpływ wody D. Wymiennik dodatkowy - dopływ wody E. Wymiennik dodatkowy - odpływ wody F. Zawór spustowy wymiennika głównego G. Zawór spustowy wymiennika dodatkowego H.Dopływ świeżego powietrza ø 70

6 Wymiary ogólne, system 2-rurowy, IWC A. Odprowadzenie skroplin B. Dopływ wody 3/4 C. Odpływ wody 3/4 D. Odpowietrznik E. Przejście dla przewodów elektrycznych F. Dopływ świezego powietrza [mm] Model X Y Z
