1 Cennik katalogowy netto 03/C1 ważny od 01 lipca

2 SPIS TREŚCI 001. System wyposażenia kotłowni DN25 Grupy pompowe DN25 4 Rozdzielacze do grup pompowych DN25 5 Rozdzielacze do grup pompowych DN25 z odsprzężeniem 5 Akcesoria do grup pompowych DN25 5 Schemat poglądowy 6 Zestawy promocyjne Technika regulująca 9 12 Siłownik elektryczny ST06/ Regulator stałotemperaturowy STM06/ Akcesoria (adaptery do osadzania siłownika na zaworze mieszającym) 10 3-drogowe zawory mieszające 11 4-drogowe zawory mieszające 11 Zestawy promocyjne Wymienniki płytowe z izolacją EPP Wymiennik 24-płytowy (woda-woda) z osprzętem do 30 kw* 14 Wymiennik 30-płytowy (woda-woda) z osprzętem do 40 kw* Armatura (Termostatyczny zawór mieszający) T-MIX termostatyczny zawór mieszający 3/ Sprzęgło hydrauliczne DN25 z izolacją EPP Sprzęgło hydrauliczne DN25 z izolacją EPP Zasobniki i zbiorniki Zasobnik solarny z dwiema wężownicami ESS-PU 20 Zasobnik c.w.u. z jedną wężownicą EBS-PU 22 Zbiornik buforowy bez wężownicy z izolacją z Flizeliny PS ECO 24 Zbiornik buforowy z jedną wężownicą z izolacją z Flizeliny PS ECO GWT 25 Akcesoria (anody do zasobników) 26 Akcesoria (grzałki elektryczne) Pompy obiegowe Wysokowydajne pompy z wyświetlaczem LED, regulowane elektronicznie HEP Optimo (G) 28 Wysokowydajne pompy, regulowane elektronicznie HEP Optimo Basic (G) 28 Wysokowydajne pompy z korpusem ze stali nierdzewnej, regulowane elektronicznie HEP Optimo Basic (N) 29 Standardowe pompy obiegowe do wody pitnej BUPA (G) 29 Standardowe pompy obiegowe do wody pitnej BUPA (N) 30 Wysokowydajne pompy z wyświetlaczem LED, z regulowaniem elektronicznym i ochroną przed kondensacją HEP Optimo Geo (G) 30 Akcesoria Ogólne Warunki Sprzedaży (OWS) Uwaga: 1. Cennik nie stanowi oferty handlowej w rozumieniu kodeksu cywilnego. 2. Ceny netto podane w walucie Euro sztuka bez podatku VAT. 3. Zdjęcia i schematy zawarte w cenniku są tylko i wyłącznie poglądowe. 4. Zastrzegamy sobie prawo do zmian i błędów. Zamówienia prosimy przesyłać na adres: biuro@huchentec.pl 2

3 Grupa Pompowa PG ECO 2 DN 25

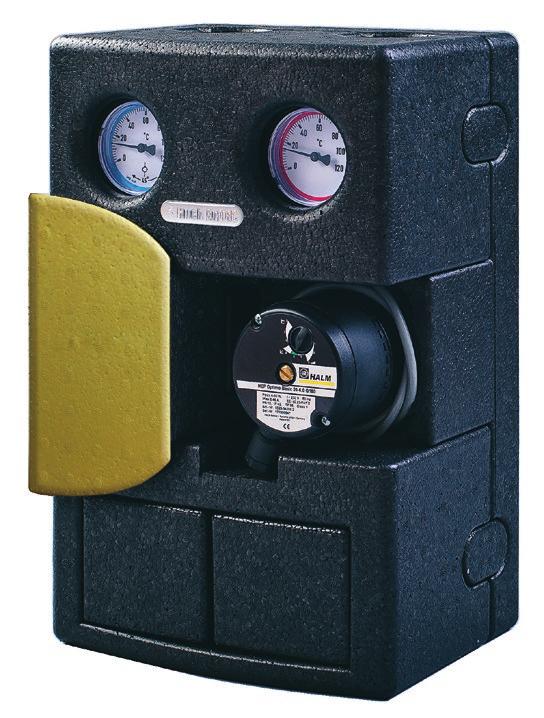

4 Grupy pompowe Grupa pompowa PG ECO MK 2 DN 25 z zaworem 3-drogowym mieszającym w wersji z pompą lub bez Zdjęcie Nr katalogowy Opis produktu Dane techniczne W komplecie: Materiał: stal, mosiądz, izolacja EPP innowacyjny 3-drogowy zawór mieszający z regulowanym Bypass em, Maksymalne ciśnienie pracy: PN 6, 429,00 zestaw śrubunków pompowych, Maksymalna temeratura pracy: do 110 C, A (z pompą dwa zawory kulowe z wbudowanymi termometrami kontaktowymi, zawór Maksymalny Kvs: 5,4 m 3 /h, Halm HEP Optimo zwrotny z ręczną blokadą i śluzą powietrza, Przyłącze górne: G 1 GW, Basic G180) konsola ścienna, izolacja. Przyłącze dolne: 1½ GZ, Urządzenie zmontowane i sprawdzone ciśnieniowo. Rozstaw osi: 125 mm Możliwość zastosowania pompy obiegowej o dł. 180 mm, siłownika elektrycznego ST06 lub regulatora stałotemperaturowego STM06. Grupa pompowa odwracalna - zasilanie z prawej lub lewej strony A ,00 (patrz: instrukcja). (bez pompy) Grupa pompowa PG ECO DK 2 DN 25 bez zaworu w wersji z pompą lub bez Zdjęcie Nr katalogowy Opis produktu Dane techniczne A W komplecie: zestaw śrubunków pompowych, dwa zawory kulowe z wbudowanymi termometrami kontaktowymi, zawór zwrotny z ręczną blokadą i śluzą powietrza, konsola ścienna, izolacja. Urządzenie zmontowane i sprawdzone ciśnieniowo. Możliwość zastosowania pompy obiegowej o dł. 180 mm. Grupa pompowa odwracalna - zasilanie z prawej lub lewej strony (patrz: instrukcja). Materiał: stal, mosiądz, izolacja EPP Maksymalne ciśnienie pracy: PN 6, Maksymalna temeratura pracy: do 110 C, Maksymalny Kvs: 5,4 m 3 /h, Przyłącze górne: G 1 GW, Przyłącze dolne: 1½ GZ, Rozstaw osi: 125 mm 350,00 (z pompą Halm HEP Optimo Basic G180) A ,00 (bez pompy) Grupa pompowa PG ECO TK 2 DN 25 z ręcznym zaworem termostatycznym mieszającym w wersji z pompą lub bez Zdjęcie Nr katalogowy Opis produktu Dane techniczne A W komplecie: termostatyczny zawór mieszający o zakresie regulacji temperatury C, dwa zawory kulowe z wbudowanymi termometrami kontaktowymi, zawór zwrotny z ręczną blokadą i śluzą powietrza, konsola ścienna, izolacja. Urządzenie zmontowane i sprawdzone ciśnieniowo. Możliwość zastosowania pompy obiegowej o dł. 180 mm. Grupa pompowa odwracalna - zasilanie z prawej lub lewej strony (patrz: instrukcja). Materiał: stal, mosiądz, izolacja EPP Maksymalne ciśnienie pracy: PN 6, Maksymalna temeratura pracy: do 110 C, Maksymalny Kvs: 4,0 m 3 /h, Przyłącze górne: G 1 GW, Przyłącze dolne: 1½ GZ, Rozstaw osi: 125 mm 459,00 (z pompą Halm HEP Optimo Basic G180) A ,00 (bez pompy) Uwaga! Dla pompy obowiązują wytyczne montażowe i eksploatacyjne producenta (sprawdź przed montażem w grupie pompowej). Zweryfikuj czy jest możliwość poprawnego montażu hydraulicznego i elektrycznego w grupie pompowej pompy danego producenta (patrz: instrukcja). Legenda: MK - grupa pompowa z 3-drogowym zaworem mieszającym i z regulowanym Bypass em DK - grupa pompowa bez zaworu TK - grupa pompowa z termostatycznym zaworem mieszającym o zakresie regulacji temperatury C. 4

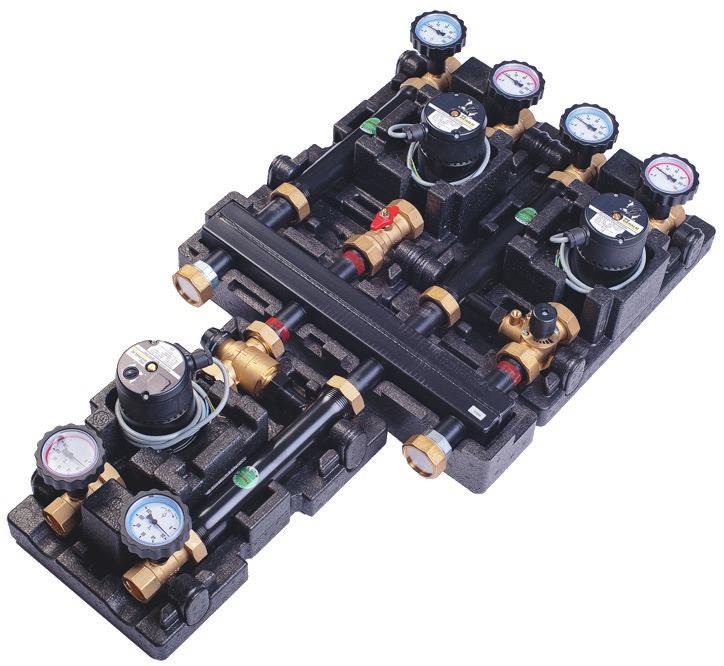

5 Rozdzielacze, akcesoria do grup pompowych Dla 2 i maksymalnie 7 obiegów grzewczych oraz ładowania zasobnika z izolacją Uniwersalna kombinacja z grupą pompową 1 i 1 ¼ Pasuje do rurowych grup przyłączeniowych Komplet z koniecznymi częściami śrubunkowymi i przyłączeniowymi W cenie rozdzielacza konsola-ścienna montażowa (2 osobne opakowania) Dobór i montaż po stronie Kupującego Zalecamy zastosować oryginalne grupy pompowe Huch EnTec Rozdzielacze obiegów grzewczych DN 25 do wspólpracy z grupami pompowymi DN25 Zdjęcie Nr katalogowy Opis produktu Max. KVS Max. tem. pracy Długość montażowa grupy Materiał Max. ciśnienie Izolacja Rozdzielacz dla 2 lub maksymalnie 3 obiegów grzewczych 3 m 3 /h 110 C 125 mm stal, mosiądz PN 6 EPP 233, Rozdzielacz dla 3 lub maksymalnie 5 obiegów grzewczych 3 m 3 /h 110 C 125 mm stal, mosiądz PN 6 EPP 309, Rozdzielacz dla 4 lub maksymalnie 7 obiegów grzewczych 3 m 3 /h 110 C 125 mm stal, mosiądz PN 6 EPP 394, Rozdzielacz dla 2 lub maksymalnie 3 obiegów grzewczych z odsprzężeniem pomiędzy zasilaniem a powrotem. 3 m 3 /h 110 C 125 mm stal, mosiądz PN 6 EPP 266,00 Moc 70 kw przy ΔT = 20 K, przepływ 3 m³/h, strata ciśnienia 0,04 bar (zaleca się montaż rozdzielacza z odsprzężeniem do 30 kw - patrz: instrukcja). Akcesoria Zdjęcie Nr katalogowy Opis produktu Dane techniczne Uwaga E Siłownik elektryczny ST06/230 Siłownik elektryczny sterowanie 3-punktowe (Typ ST06) sterowanie zaworami w zakresie DN15 DN50 kąt 90, 6 NM, czas biegu 135 s. Sterowanie manualne (patrz: instrukcja). Opcja dodatkowo płatna 88, E Regulator stałotemperaturowy STM06/230 Znajduje zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym 3-drogowym. Regulator utrzymuje stałą temperaturę medium obiegu grzewczego. Kierunek obrotu regulatora sygnalizują diody LED kąt 90, 6 NM, czas biegu 135 s. Sterowanie manualne (patrz: instrukcja). Opcja dodatkowo płatna 235,00 5

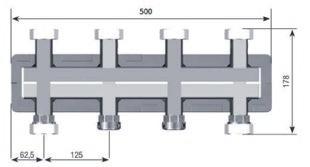

6 Schemat poglądowy Uwaga! Schemat nie może zastąpić projektu technicznego przygotowanego przez projektanta z uprawnieniami. Zapoznaj się przed montażem z instrukcją i warunkami gwarancyjnymi. C B 125 mm 60 mm 90 mm A D podłączenia = hydrauliczne Konsola ścienna-montażowa w cenie rozdzielacza System zabudowy grup pompowych na rozdzielaczu dla 2 lub maksymalnie 3 obiegów grzewczych System zabudowy grup pompowych na rozdzielaczu dla 3 lub maksymalnie 5 obiegów grzewczych POWRÓT ZASILANIE ZE ŹRÓDŁA CIEPŁA POWRÓT ZASILANIE ZE ŹRÓDŁA CIEPŁA Uwaga: w przypadku obrócenia grupy pompowej pamiętaj o prawidłowym montażu komponentów zgodnie z instrukcją producenta i warunkami gwarancyjnymi 6

7 Zestaw promocyjny* (System wyposażenia kotłowni DN25) Zdjęcie Nr katalogowy Opis produktu 0001/G.P/MK/ MK/HALM/R. St. 2-3 Składa się z: 2 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą HALM HEP Optimo Basic G180 1 szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza 2 szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat ) (Nr kat ) (Nr kat E) 1204, /G.P/MK/DK/ HALM/R.St. 2-3 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą HALM HEP Optimo Basic G180 1 szt. grupy pompowej PG ECO 2 DK DN25 bez zaworu w wersji z pompą HALM HEP Optimo Basic G180 1 szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza 1 szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat. A ) (Nr kat ) (Nr kat ) (Nr kat E) 1045, /G.P/DK/TK/ HALM/R.St. 2-3 Składa się z: 1 szt. grupy pompowej PG ECO 2 DK DN25 bez zaworu w wersji z pompą HALM HEP Optimo Basic G180 1 szt. grupy pompowej PG ECO 2 TK DN25 z termostatycznym zaworem mieszającym w wersji z pompą HALM HEP Optimo Basic G180 1 szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza (Nr kat. A ) (Nr kat. A ) (Nr kat ) (Nr kat ) 990,00 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą HALM HEP Optimo Basic G180 1 szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat E) 0004/G.P/MK/ ST06/HALM 491,00 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą HALM HEP Optimo Basic G180 1 szt. regulatora stałotemperaturowego STM06/230 (Nr kat. A ) (Nr kat E) 0005/G.P/MK/ STM06/HALM 611,00 Uwaga! Promocja ograniczona do wyczerpania stanów magazynowych. Nie łączy się z innymi promocjami organizowanymi w tym samym czasie przez Sprzedającego itp. Schemat i zdjęcia poglądowe: w zakresie doboru zalecamy konsultacje z projektantem i przeczytanie przed montażem instrukcji. Produkty w osobnych opakowaniach (należy zmontować i poddać próbie ciśnieniowej). Oferta niestandardowa. Zastrzegamy sobie prawo do zmian i błędów. Legenda: MK - grupa pompowa z 3-drogowym zaworem mieszającym i z regulowanym Bypass em DK - grupa pompowa bez zaworu TK - grupa pompowa z termostatycznym zaworem mieszającym o zakresie regulacji temperatury C. UWAGA! W ZESTAWIE TANIEJ 7

8 Zestaw promocyjny* (System wyposażenia kotłowni DN25) Zdjęcie Nr katalogowy Opis produktu 0001/G.P/MK/MK/ LFP/R.St. 2-3 Składa się z: 2 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą LFP epco 25/ szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza 2 szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat ) (Nr kat ) (Nr kat E) 1175, /G.P/MK/DK/ LFP/R.St. 2-3 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą LFP epco 25/ szt. grupy pompowej PG ECO 2 DK DN25 bez zaworu w wersji z pompą LFP epco 25/ szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza 1 szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat. A ) (Nr kat ) (Nr kat ) (Nr kat E) 1016, /G.P/DK/TK/ LFP/R.St. 2-3 Składa się z: 1 szt. grupy pompowej PG ECO 2 DK DN25 bez zaworu w wersji z pompą LFP epco 25/ szt. grupy pompowej PG ECO 2 TK DN25 z termostatycznym zaworem mieszającym w wersji z pompą LFP epco 25/ szt. rozdzielacza z izolacją dla 2 i maksymalnie 3 obwodów grzewczych 1 szt. konsoli ścienno-montażowej do rozdzielacza (Nr kat. A ) (Nr kat. A ) (Nr kat ) (Nr kat ) 961,50 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą LFP epco 25/ szt. siłownika elektrycznego ST06/230 (Nr kat. A ) (Nr kat E) 0004/G.P/MK/ ST06/LFP 477,00 Składa się z: 1 szt. grupy pompowej PG ECO 2 MK DN25 z 3-drogowym zaworem mieszającym w wersji z pompą LFP epco 25/ szt. regulatora stałotemperaturowego STM06/230 (Nr kat. A ) (Nr kat E) 0005/G.P/MK/ STM06/LFP 610,00 Uwaga! Promocja ograniczona do wyczerpania stanów magazynowych. Nie łączy się z innymi promocjami organizowanymi w tym samym czasie przez Sprzedającego itp. Schemat i zdjęcia poglądowe: w zakresie doboru zalecamy konsultacje z projektantem i przeczytanie przed montażem instrukcji. Produkty w osobnych opakowaniach (należy zmontować i poddać próbie ciśnieniowej). Oferta niestandardowa. Zastrzegamy sobie prawo do zmian i błędów. Legenda: MK - grupa pompowa z 3-drogowym zaworem mieszającym i z regulowanym Bypass em DK - grupa pompowa bez zaworu TK - grupa pompowa z termostatycznym zaworem mieszającym o zakresie regulacji temperatury C. UWAGA! W ZESTAWIE TANIEJ 8

9 Technika Regulująca (siłowniki, zawory)

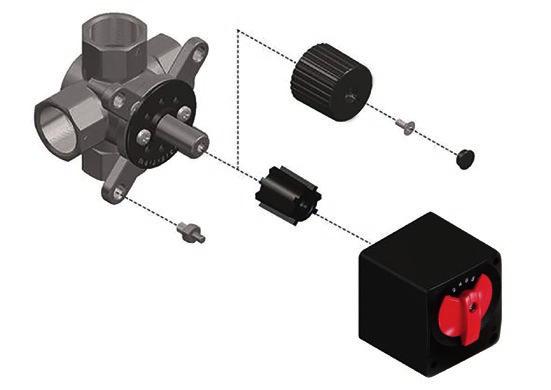

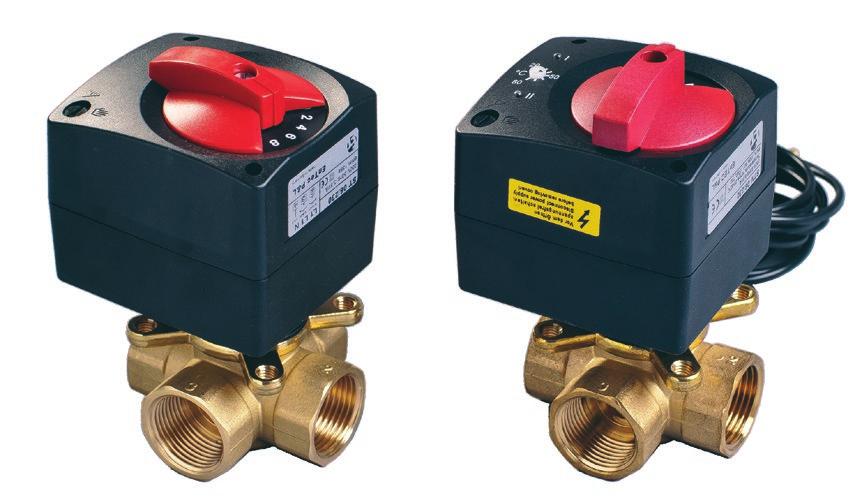

10 Technika regulująca Siłownik elektryczny do zaworów mieszających 3- i 4-drogowych oraz grupy pompowej Siłownik elektryczny sterowanie 3 punktowe sterowanie zaworami w zakresie DN15 DN50 Kąt 90 Sterowanie manualne Siłownik w zakresie dostawy zawiera adapter typu Euro standard pasujący do zaworów: Meibes; Afriso - starsza generacja; ESBE - starsza generacja typy 3G, 3MG, 4G, HG, T; Oventrop; Valvex; Herz Zalecamy zastosować oryginalne zawory mieszające oraz grupy pompowe Huch EnTec Zdjęcie Nr katalogowy Opis produktu Czas otwarcia Moment obrotowy Napięcie zasilania Klasa odporności Kabel zasilający IP E ST06/230 Huch EnTec 135 s/ 2 min 6 Nm 230 V 2 2 m 40 88,00 Regulator stałotemperaturowy do zaworów mieszających 3-drogowych oraz grupy pompowej Siłowniki z wbudowanym regulatorem stałotemperaturowym znajdują zastosowanie w instalacjach centralnego ogrzewania z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego. Poprzez wbudowany przełącznik DIP (znajdujący się pod obudową siłownika) mamy możliwość wyboru dodatkowych funkcji takich jak: kierunek obrotu siłownika minimalna graniczna temperatura - do wyboru +60 lub +70 C maksymalna graniczna temperatura +55 C ochrona mieszacza przed zablokowaniem z zaworem mieszającym. Siłownik utrzymuje stałą temperaturę medium obiegu grzewczego sterowanie manualne pracę siłownika tzn. kierunek obrotu siłownika sygnalizują diody LED siłownik w zakresie dostawy zawiera adapter typu Euro standard pasujący do zaworów: Meibes; Afriso - starsza generacja; ESBE - starsza generacja typy 3G, 3MG, 4G, HG, T; Oventrop; Valvex; Herz Zalecamy zastosować oryginalny zawór mieszający oraz grupy pompowe Huch EnTec Zdjęcie Nr katalogowy Opis produktu Czas otwarcia Moment obrotowy Napięcie zasilania Klasa odporności Kabel zasilający IP E STM06/230 Huch EnTec 135 s/ 2 min 6 Nm 230 V 2 2 m ,00 Akcesoria Zdjęcie Nr katalogowy Opis produktu Dane techniczne Uwaga Adapter do zaworu ESBE VRG zestaw przejściowy (adapter) służący do osadzenia siłownika na zawór innego producenta Opcja 7, Adapter do zaworu mieszającego HEL-WITA zestaw przejściowy (adapter) służący do osadzenia siłownika na zawór innego producenta Opcja 16, Adapter do zaworu mieszającego Honeywell Corona zestaw przejściowy (adapter) służący do osadzenia siłownika na zawór innego producenta Opcja 26,00 10

11 Zawory mieszające Zawory mieszające 3-drogowe Zastosowanie do siłowników elektrycznych i regulatora stałotemperaturowego lub jako ręczny zawór mieszający Zakres temperatury pracy: -10 C 110 C Udział przecieków w Kv dla zaworów 3-drogowych (%): 0,03% Przyłącza zaworu 3-drogowego DN20: 3-Rp 3/4-14 (3/4 ) Przyłącza zaworu 3-drogowego DN25: 3-Rp 1-11 (1 ) Gwarancja 25 lat (patrz: instrukcja) Zdjęcie Nr katalogowy Opis produktu DN Moment obrotu wrzeciona Rodzaj płynu Max. KVS Maksymalne ciśnienie pracy < 1 Nm woda, glikol ( 50%) 6,3 m 3 /h 1,0 Mpa (10 bar) 34, < 1 Nm woda, glikol ( 50%) 12 m 3 /h 1,0 Mpa (10 bar) 35,50 Zawór mieszający < 1 Nm ENTEC MIX woda, glikol ( 50%) 16 m 3 /h 1,0 Mpa (10 bar) 44, < 1 Nm woda, glikol ( 50%) 25 m 3 /h 1,0 Mpa (10 bar) 113, < 1 Nm woda, glikol ( 50%) 40 m 3 /h 1,0 Mpa (10 bar) 130,00 Zastosowanie do siłowników elektrycznych lub jako ręczny zawór mieszający Zakres temperatury pracy: -10 C 110 C Udział przecieków w Kv dla zaworów 4-drogowych (%): 0,2% Przyłącza zaworu 4-drogowego DN20: 4-Rp 3/4-14 (3/4 ) Przyłącza zaworu 4-drogowego DN25: 4-Rp 1-11 (1 ) Gwarancja 25 lat (patrz: instrukcja) Zawory mieszające 4-drogowe Zdjęcie Nr katalogowy Opis produktu DN Moment obrotu wrzeciona Rodzaj płynu Max. KVS Maksymalne ciśnienie pracy < 1 Nm woda, glikol ( 50%) 6,3 m 3 /h 1,0 Mpa (10 bar) 38, < 1 Nm woda, glikol ( 50%) 12 m 3 /h 1,0 Mpa (10 bar) 39,50 Zawór mieszający < 1 Nm ENTEC MIX woda, glikol ( 50%) 16 m 3 /h 1,0 Mpa (10 bar) 52, < 1 Nm woda, glikol ( 50%) 25 m 3 /h 1,0 Mpa (10 bar) 122, < 1 Nm woda, glikol ( 50%) 40 m 3 /h 1,0 Mpa (10 bar) 147,00 Zdjęcie i schemat poglądowy - sposób osadzenia siłownika lub regulatora stałotemperaturowego na zawór 3- lub 4-drogowy 11

12 Zestaw promocyjny* Zestawy (siłownik ST + zawór mieszający 3-drogowy) Zdjęcie Nr katalogowy Opis produktu Dane techniczne 0001/T.R ( E ) Zestaw ST/Z.M 3D DN 25 (siłownik elektryczny ST + zawór mieszający ENTEC MIX 3-drogowy DN 25) opis w dziale Technika regulująca 117, /T.R ( E ) Zestaw ST/Z.M 3D DN 32 (siłownik elektryczny ST + zawór mieszający ENTEC MIX 3-drogowy DN 32) opis w dziale Technika regulująca 125,00 Zestawy (siłownik ST + zawór mieszający 4-drogowy) Zdjęcie Nr katalogowy Opis produktu Dane techniczne 0003/T.R ( E ) Zestaw ST/Z.M 4D DN 25 (siłownik elektryczny ST + zawór mieszający ENTEC MIX 4-drogowy DN 25) opis w dziale Technika regulująca 121, /T.R ( E ) Zestaw ST/Z.M 4D DN 32 (siłownik elektryczny ST + zawór mieszający ENTEC MIX 4-drogowy DN 32) opis w dziale Technika regulująca 133,00 Zestawy (regulator stałotemperaturowy STM + zawór mieszający 3-drogowy DN25) Zdjęcie Nr katalogowy Opis produktu Dane techniczne 0005/T.R ( E ) Zestaw STM/Z.M 3D DN 25 (regulator stałotemperaturowy STM + zawór mieszający ENTEC MIX 3-drogowy DN 25) opis w dziale Technika regulująca 257,00 Uwaga! Promocja ograniczona do wyczerpania stanów magazynowych. Nie łączy się z innymi promocjami organizowanymi w tym samym czasie przez Sprzedającego itp. Schemat i zdjęcia poglądowe: w zakresie doboru zalecamy konsultacje z projektantem i przeczytanie przed montażem instrukcji. Produkty w osobnych opakowaniach (należy zmontować i poddać próbie ciśnieniowej). Oferta niestandardowa. Zastrzegamy sobie prawo do zmian i błędów. UWAGA! W ZESTAWIE TANIEJ 12

13 Wymienniki płytowe z izolacją EPP

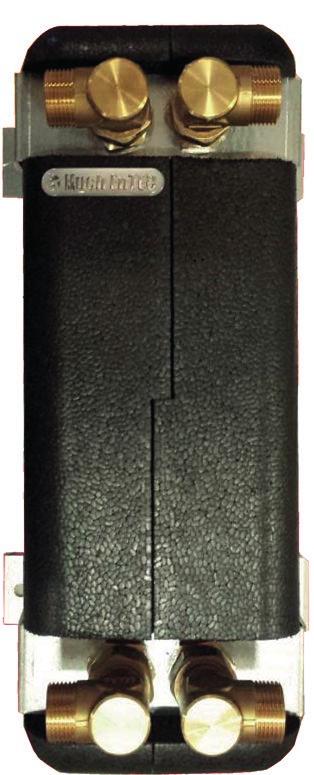

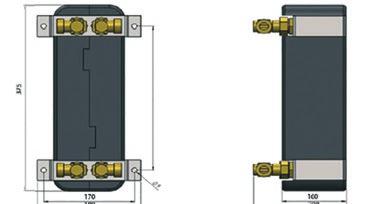

14 Wymienniki płytowe z izolacją EPP Wymiennik 24-płytowy (woda-woda) z osprzętem do 30 kw* Szybki czas montażu Kompletny zestaw wraz z elementami mocującymi - nie wymaga dodatkowych konstrukcji wsporczych Uniwersalne zastosowanie - do wielu typów instalacji Możliwość regulacji położenia półśrubunków 3/4 DN20 podłączenie do instalacji poziome lub pionowe Kierunek przepływu medium - przeciwprądowy Płyty ze stali nierdzewnej lutowane próżniowo lutem z czystej miedzi Zdjęcie Nr katalogowy Opis produktu Max. ciśnienie pracy Max. temperatura pracy Ilość pyt Materiał Przepływ (kg/s) Izolacja 2001 Wymiennik płytowy z izolacją 16 bar 110 C 24 AISI 316 0,3576 EPP 192,00 Wymiennik 30-płytowy (woda-woda) z osprzętem do 40 kw* Zdjęcie Nr katalogowy Opis produktu Max. ciśnienie pracy Max. temperatura pracy Ilość pyt Materiał Przepływ (kg/s) Izolacja 2003 Wymiennik płytowy z izolacją 16 bar 110 C 30 AISI 316 0,4767 EPP 274,00 Schemat poglądowy/wymiary Nr katalogowy

15 Armatura (Termostatyczny Zawór Mieszający)

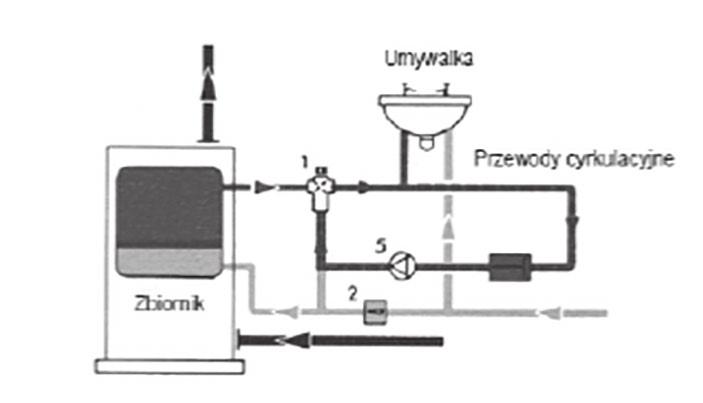

16 Armatura Materiały: mosiądz CW602N (odporny na odcynkowanie) sprężyna ze stali nierdzewnej uszczelnienie z EPDM zawór regulacyjny z PPS (Ryton) model powłoki solarnej: PTFE Precyzja: ± 2 C Max. temperatura medium: 85 C / Solar: 100 C T-MIX termostatyczny zawór mieszający 3/4 firmy DUCO Przyłącza: 15 mm zaciskowe 22 mm zaciskowe mm do lutowania ¾ 1 G do zaworów przeciwzwrotnych: 15 mm zaciskowe Zdjęcie Nr katalogowy Model Max. ciśnienie pracy Min. ciśnienie Zakres regulacji Materiał Sprężyna GW Cena kat. netto [ /szt.] T-MIX 14 bar 0,2 bar C mosiądz stal nierdzewna 3/4" 36,00 Schemat poglądowy System z pompą cyrkulacyjną Umywalka T-MIX Przewody cyrkulacyjne Zbiornik Przygotowanie ciepłej wody z dodatkowym ogrzewaniem przy udziale kolektorów słonecznych Kolektor słoneczny Umywalka Zbiornik T-MIX 16

17 Sprzęgło Hydrauliczne DN 25

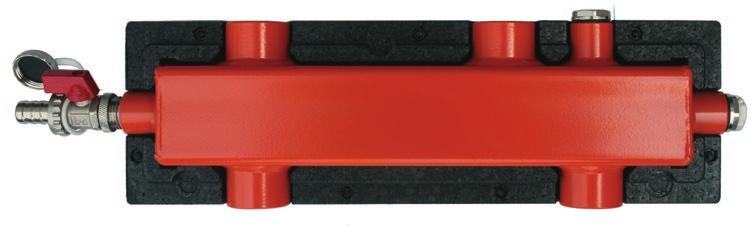

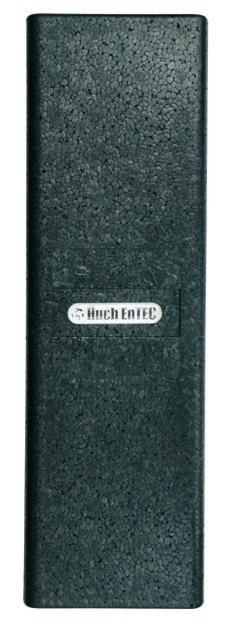

18 Sprzęgło hydrauliczne Sprzęgło hydrauliczne służy do rozdzielenia hydraulicznego obiegu źródła ciepła (np: kotła gazowego, na paliwa stałe) i separacji obiegów grzewczych instalacji. Komora separacyjna z przyspawanymi króćcami: 4 króćce 1 do rur obiegów grzewczych 1 króciec ½ do czujnika temperatury 1 króciec ½ na górze do odpowietrznika 1 króciec ½ na dole do zaworu spustowo/napełniającego Zawiera: czarną izolację 25mm z EPP (w standardzie) 1 korek ½ 1 odpowietrznik ½ 1 kluczyk do odpowietrzenia 1 zawór spustowy/napełniający ½ Sprzęgło hydrauliczne DN 25 z izolacją EPP Zdjęcie Nr katalogowy Max. ciśnienie pracy Max. temperaturta pracy DN KVS Główne połączenie Dodatkowe połączenie Komora (mm) Wymiary (mm) Cena kat. netto [ /szt.] A bar 110 C 25 3 m 3 /h 4 x 1" Gwint wewnętrzny 3 x 1/2" Gwint wewnętrzny 60/60 B (114) H1 (375) H2 (210) H3 (155) 144,00 Moc 70 kw przy ΔT = 20 K, przepływ 3 m³/h Schemat poglądowy/wymiary/podłączenie Uwaga! Schemat nie może zastąpić projektu technicznego przygotowanego przez projektanta z uprawnieniami. Zapoznaj się przed montażem z instrukcją i warunkami gwarancyjnymi. ŹRÓDŁO CIEPŁA 18

19 Zasobniki i Zbiorniki Stacja przygotowania ciepłej wody Kocioł Zimna woda

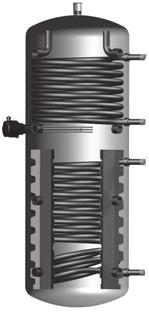

20 Zasobnik solarny ESS-PU Wszystkie gwinty zewnętrzne na tym zasobniku są gwintami płaskimi Podłączenie zimnej wody. 2. Pobór ciepłej wody użytkowej. 3. Zasilanie z instalacji solarnej. 4. Powrót zasilania z instalacji solarnej. 5. Zasilanie ogrzewania. 6. Powrót ogrzewania. 7. Cyrkulacja. 8. Anoda magnezowa. 9. Króciec czujnika termometru. 10. Ogrzewanie elektryczne (opcja). 11. Termometr M8 (opcja). 12. Otwór rewizyjny Typ ESS-PU Zasobnik z izolacją - cena kat. 1058, , , ,00 RAL 9006 Numer katalogowy Opis produktu: Materiał: stal S235JR+N, wewnątrz emaliowany Maksymalne ciśnienie pracy: 10 bar Wyposażenie: 2 wężownice, anoda magnezowa 1¼, rurka czujnika, termometr, otwór rewizyjny 180 x 110 x LK 150 Połączenia: seryjny krócieć do ogrzewania elektrycznego 1½, wszystkie gwinty zewnętrzne z uszczelnieniem płaskim Izolacja: 50 mm PU (twarda pianka poliuretanowa) z obudową Sky SVGW certyfikat: ESS-PU l (Nr ) Regulowane nogi (opcja dodatkowo płatna) Akcesoria: patrz str. 26 Gwarancja: do 60 m-cy (1) 20

21 Dane techniczne: ESS-PU ErP C C C C Pojemność [litry] Średnica bez izolacji [mm] 500* 500* 600* 650* Średnica z izolacją [mm] Izolacja [mm] 50* 50* 50* 50* Wysokość z izolacją [mm] Wymiary przechyłowe [mm] Powierzchnia grzewcza (wymiennika ciepła) góra/dół [m²] 0,6 / 0,8 0,8 / 1,2 1,0 / 1,5 1,2 / 1,8 Pojemność wodna WT (wymiennika ciepła) góra/dół [litry] 3,8 / 5,0 5,0 / 7,5 6,3 / 9,4 7,5 / 11,3 Przepływ WT (wymiennika ciepła) góra/dół [m³/h] 0,7 / 1,2 1,0 / 1,6 1,2 / 2,0 1,4 / 2,4 Straty ciśnienia WT (wymiennika ciepła) góra/dół [mbar] 30 / / / / 250 Liczba NL (litrów normatywnych)** góra/dół według DIN ,23 / 3,6 1,8 / 8 2,1 / 11 2,5 / 14 Moc trwała góra/dół według DIN 4708 (10 /80 /45 ) [l/h] (kw) 410 (16,7) 710 (28,9) 605 (24,6) 970 (39,5) 720 (29,3) 1180 (48,0) 830 (33,8) 1400 (57,0) Max. T. / max. P TW [ C/bar] 95 / / / / 10 Max. T. / max. P HZG*** [ C/bar] 160 / / / / 25 Podłączenie zewn. zimnej/ciepłej wody (KW/WW) [cale] G 1" G 1" G 1" G 1" Podłączenie zewn. cyrkulacji (Z) [cale] G ¾ G ¾ G ¾ G ¾ Podłączenia zewn. wszystkich wymienników ciepła (zasilanie/powrót = VL/RL) [cale] G ¾ G ¾ G ¾ G ¾ Podłączenie zewn. ogrzewania elektrycznego (E-HZG) [cale] G 1 ½" G 1 ½" G 1 ½" G 1 ½" Znamionowa szerokość rewizyjna kołnierza (RFL) DN DN 110 DN 110 DN 110 DN 110 Podłączenia czujników/regulatorów (F1, F2) dla wszystkich zasobników: tuleja czujnika, wewnętrzna średnica 9 mm Podłączenie termometru dla wszystkich zasobników: M 8 opcja termometru (osobne opakowanie) Wymiary Wys. od podłoża KW [mm] RL 1 [mm] VL 1 [mm] RL 2 [mm] Z [mm] VL 2 [mm] WW [mm] dla wszystkich zasobników: góra E-HZG [mm] Ciężar z izolacją bez wody [kg] * Izolacja nie jest zdejmowalna. ** Aby osiągnąć podaną liczbę NL (litrów normatywnych), moc kotła musi przewyższać podaną moc trwałą. *** Medium robocze wymiennika ciepła wyłącznie woda w ciekłym stanie skupienia. (1) Min. co 18 m-cy obowiązkowa wymiana anody zgodnie z instrukcją i warunkami zawartymi w gwarancji. Schemat poglądowy Kocioł wiszący Uwaga! Schemat nie może zastąpić projektu technicznego przygotowanego przez projektanta z uprawnieniami. Zapoznaj się przed montażem z instrukcją i warunkami gwarancyjnymi. Zimna woda 21

22 Zasobnik c.w.u. EBS-PU Wszystkie gwinty zewnętrzne na tym zasobniku są gwintami płaskimi Podłączenie zimnej wody. 2. Pobór ciepłej wody użytkowej. 3. Zasilanie ogrzewania. 4. Powrót zasilania. 5. Cyrkulacja 6. Anoda magnezowa. 7. Króciec czujnika. 8. Ogrzewanie elektryczne (opcja). 9. Termometr. 10. Otwór rewizyjny Typ EBS-PU Zasobnik z izolacją - cena kat. 932, , , ,00 RAL 9006 Numer katalogowy Opis produktu: Materiał: stal S235JR+N, wewnątrz emaliowany Maksymalne ciśnienie pracy: 10 bar Wyposażenie: 1 wężownica, anoda magnezowa 1¼, rurka czujnika, termometr, otwór rewizyjny 180 x 110 x LK 150 Połączenia: seryjny krócieć do ogrzewania elektrycznego 1½, wszystkie gwinty zewnętrzne z uszczelnieniem płaskim Izolacja: 50 mm PU (twarda pianka poliuretanowa) z obudową Sky SVGW certyfikat: ESS-PU l (Nr ) Regulowane nogi (opcja dodatkowo płatna) Akcesoria: patrz str. 26 Gwarancja: do 60 m-cy (1) 22

23 Dane techniczne: EBS-PU ErP C C C C Pojemność [litry] Średnica bez izolacji [mm] 500* 500* 600* 650* Średnica z izolacją [mm] Izolacja [mm] 50* 50* 50* 50* Wysokość z izolacją [mm] Wymiary przechyłowe [mm] Powierzchnia grzewcza (wymiennika ciepła) góra/dół [m²] 0,9 1,2 1,5 1,8 Pojemność wodna WT (wymiennika ciepła) góra/dół [litry] 5,7 7,5 9,4 11,3 Przepływ WT (wymiennika ciepła) góra/dół [m³/h] 1,2 1,6 2,0 2,4 Straty ciśnienia WT (wymiennika ciepła) góra/dół [mbar] Liczba NL (litrów normatywnych)** góra/dół według DIN , Moc trwała góra/dół według DIN 4708 (10 /80 /45 ) [l/h] (kw) 710 (28,9) 970 (39,5) 1180 (48,0) 1400 (57,0) Max. T. / max. P TW [ C/bar] 95 / / / / 10 Max. T. / max. P HZG*** [ C/bar] 160 / / / / 25 Podłączenie zewn. zimnej/ciepłej wody (KW/WW) [cale] G 1" G 1" G 1" G 1" Podłączenie zewn. cyrkulacji (Z) [cale] G ¾ G ¾ G ¾ G ¾ Podłączenia zewn. wszystkich wymienników ciepła (zasilanie/powrót = VL/RL) [cale] G ¾ G ¾ G ¾ G ¾ Podłączenie zewn. ogrzewania elektrycznego (E-HZG) [cale] G 1 ½" G 1 ½" G 1 ½" G 1 ½" Znamionowa szerokość rewizyjna kołnierza (RFL) DN DN 110 DN 110 DN 110 DN 110 Podłączenia czujników/regulatorów (F1, F2) Podłączenie termometru dla wszystkich zasobników: tuleja czujnika, wewnętrzna średnica 9 mm dla wszystkich zasobników: M 8 opcja termometru (osobne opakowanie) Wymiary Wys. od podłoża KW [mm] RL [mm] VL [mm] Z [mm] WW [mm] dla wszystkich zasobników: góra E-HZG [mm] Ciężar z izolacją bez wody [kg] * Izolacja nie jest zdejmowalna. ** Aby osiągnąć podaną liczbę NL (litrów normatywnych), moc kotła musi przewyższać podaną moc trwałą. *** Medium robocze wymiennika ciepła wyłącznie woda w ciekłym stanie skupienia. (1) Min. co 18 m-cy obowiązkowa wymiana anody zgodnie z instrukcją i warunkami zawartymi w gwarancji. 23

24 Zbiornik buforowy PS ECO z izolacją z Flizeliny (bez wężownic) Opis produktu: Materiał: stal S235JR+N, wewnątrz surowy, gruntowany z zewnątrz Maksymalne ciśnienie pracy: 10 bar Możliwość podłączenia czujników temperatury w różnych pozycjach (w przypadku użycia specjalnych listew połączeniowych) Izolacja: 100 mm Flizelina według normy DIN 4753 cz. 8 (zawiera izolację denną) Izolacja pakowana w osobnym opakowaniu (w zależności od dostawy) Akcesoria: patrz str. 26 A4 Gwarancja: do 36 m-cy (1) A2 A1 Typ PS ECO Zbiornik z izolacją - cena kat. 903, , , , ,00 RAL 9006 Numer katalogowy Dane techniczne: PS ECO Pojemność [litry] ErP C C C C C Średnica bez izolacji [mm] Średnica z izolacją [mm] Izolacja [mm] Wysokość z izolacją [mm] Wymiary przechyłowe [mm] max. T/ max. P - HZG [ C/bar] 95/ 3 95/ 3 95/ 3 95/ 3 95/ 3 Przyłącza zewnętrzne (A1 do A4) [Cale] Rp 1½ Rp 1½ Rp 1½ Rp 1½ Rp 1½ Połączenie zewnętrzne ogrz. elektrycznego możliwe dla wszystkich zbiorników Połączenie czujników możliwe dla wszystkich zasobników poprzez użycie listwy zaciskowej Odpowietrzenie IG [Cale] Rp 1¼ Rp 1¼ Rp 1¼ Rp 1¼ Rp 1¼ Wymiary A1 [mm] A2 [mm] A3 [mm] A4 [mm] Ciężar z izolacją bez wody [kg] * Izolacja zdejmowalna. * Aby osiągnąć podaną liczbę NL (litrów normatywnych), moc kotła musi przewyższać podaną moc trwałą. *** Medium robocze wymiennika ciepła wyłącznie woda w ciekłym stanie skupienia. (1) Zgodnie z instrukcją i warunkami zawartymi w gwarancji. 24

25 Zbiornik buforowy PS ECO-GWT z izolacją z Flizeliny (z 1 wężownicą) Opis produktu: Materiał: stal S235JR+N, wewnątrz surowy, gruntowany z zewnątrz Maksymalne ciśnienie pracy: 10 bar Możliwość podłączenia czujników temperatury w różnych pozycjach (w przypadku użycia specjalnych listew połączeniowych) Izolacja: 100 mm Flizelina według normy DIN 4753 cz. 8 (zawiera izolację denną) Izolacja pakowana w osobnym opakowaniu (w zależności od dostawy) Akcesoria: patrz str. 26 A4 Gwarancja: do 36 m-cy (1) A1 Typ PS ECO-GWT Zbiornik z izolacją - cena kat. 1430, , , ,00 RAL 9006 Numer katalogowy Dane techniczne: PS ECO-GWT Pojemność [litry] ErP C C C C Średnica bez izolacji [mm] Średnica z izolacją [mm] Izolacja [mm] Wysokość z izolacją [mm] Wymiary przechyłowe [mm] Powierzchnia grzewcza (wymiennika ciepła)/dół [m²] 2,5 2,5 3,2 4,25 Pojemność wodna WT [litry] 15,7 15,7 20,1 26,7 max. T/ max. P zbiornika [ C/bar] 95 / 3 95 / 3 95 / 3 95 / 3 max. T/ max. P GWT/wym. [ C/bar] 110 / / / / 16 Przyłącza zewnętrzne wymiennika ciepła (VL/RL) [Cale] G 1 A G 1 A G 1 A G 1 A Przyłącza zwnętrzne (A1 do A4) [Cale] Rp 1½ Rp 1½ Rp 1½ Rp 1½ Połączenie zewnętrzne ogrz. elektrycznego możliwe dla wszystkich zbiorników Połączenie czujników możliwe dla wszystkich zasobników poprzez użycie listwy zaciskowej Odpowietrzenie IG [Cale] Rp 1¼ Rp 1¼ Rp 1¼ Rp 1¼ Wymiary A1, RL [mm] A2 [mm] VL [mm] A3 [mm] A4 [mm] Ciężar z izolacją bez wody [kg] * Izolacja zdejmowalna. * Aby osiągnąć podaną liczbę NL (litrów normatywnych), moc kotła musi przewyższać podaną moc trwałą. *** Medium robocze wymiennika ciepła wyłącznie woda w ciekłym stanie skupienia. (1) Zgodnie z instrukcją i warunkami zawartymi w gwarancji. 25

26 Akcesoria Numer katalogowy Typ anody magnezowej 5714 Anoda magnezowa Standard Ø 33 x 580 mm G 5/4" do użytku w zasobnikach emaliowanych ESS-PU 200/ EBS-PU , Anoda magnezowa Standard Ø 33 x 687 mm G 5/4" do użytku w zasobnikach emaliowanych ESS-PU 300/ EBS-PU , Anoda magnezowa Standard Ø 33 x 887 mm G 5/4" do użytku w zasobnikach emaliowanych ESS-PU 400/ EBS-PU , Anoda magnezowa Standard Ø 33 x 1087 mm G 5/4" do użytku w zasobnikach emaliowanych ESS-PU 500/ EBS-PU ,00 Numer katalogowy Typ grzałki elektrycznej Moc [W] Napięcie [V] Głębokość [mm] EHK1-i , EHK1-i , EHK1-i , EHK1-i , EHK1-i , EHK3-i , EHK3-i , EHK3-i , EHK3-i ,00 Numer katalogowy Typ Regulowane nogi (3 szt.) ESS/EBS-PU 57,20 26

27 Pompy obiegowe

28 Pompy obiegowe Wysokowydajne pompy z wyświetlaczem LED, regulowane elektronicznie HEP Optimo (G) Wysokowydajne pompy o bardzo niskim zużyciu energii, regulowane elektronicznie, zintegrowana funkcja obniżenia nocnego, automatyczne dostosowanie do warunków ciśnienia w instalacji, możliwość manualnej nastawy obrotów, czołowo umieszczona śruba odpowietrzająca z możliwością manualnego rozruchu, wtyczka Plug & Pump, wyświetlacz LED. Napięcie 2.5 A, 230 V 50/60Hz, klasa ochrony IP 42, klasa izolacji F, klasa temperatury TF 110 (temperatura cieczy +2 do C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Izolacja w cenie pompy. Zdjęcie Standardowy wymiar Nr katalogowy Opis produktu Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] HEP Optimo G180 4 m 2,7 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,17 2,9 kg 210, HEP Optimo G180 6 m 3,6 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,18 2,9 kg 230, HEP Optimo G180 8 m 4,4 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,20 2,9 kg 260, HEP Optimo G180 4 m 2,7 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,17 3,0 kg 245, HEP Optimo G180 6 m 3,6 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,18 3,0 kg 265, HEP Optimo G180 8 m 4,4 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,20 3,0 kg 295,00 (GG = Żeliwo szare z powłoką KTL) Wysokowydajne pompy, regulowane elektronicznie HEP Optimo Basic (G) Wysokowydajne pompy o bardzo niskim zużyciu energii, regulowane elektronicznie, zintegrowana funkcja obniżenia nocnego, automatyczne dostosowanie do warunków ciśnienia w instalacji, możliwość manualnej nastawy obrotów, czołowo umieszczona śruba odpowietrzająca z możliwością manualnego rozruchu. Napięcie 2.5 A, 230 V 50/60 Hz, klasa ochrony IP 42, klasa izolacji F, klasa temperatury TF 95 (temperatura cieczy +2 do + 95 C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Kabel zasilający o długości do 1 m. Zdjęcie Standardowy wymiar Nr katalogowy Opis produktu Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] HEP Optimo Basic G180 4 m 2,7 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,17 2,9 kg 160, HEP Optimo Basic G180 6 m 3,6 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,18 2,9 kg 175, HEP Optimo Basic G180 8 m 4,7 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,20 2,9 kg 190, HEP Optimo Basic G180 4 m 2,7 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,17 3,0 kg 195, HEP Optimo Basic G180 6 m 3,6 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,18 3,0 kg 210, HEP Optimo Basic G180 8 m 4,7 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,20 3,0 kg 225,00 Specjalny wymiar HEP Optimo Basic G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 - Rp 1/2 0,17 2,5 kg 160, HEP Optimo Basic G130 6 m 3,6 m 3 /h 130 mm GG KTL G 1 - Rp 1/2 0,18 2,5 kg 175, HEP Optimo Basic G130 8 m 4,7 m 3 /h 130 mm GG KTL G 1 - Rp 1/2 0,20 2,5 kg 190, HEP Optimo Basic G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 1/4 - Rp 3/4 0,17 2,6 kg 160, HEP Optimo Basic G130 6 m 3,6 m 3 /h 130 mm GG KTL G 1 1/4 - Rp 3/4 0,18 2,6 kg 175, HEP Optimo Basic G130 8 m 4,7 m 3 /h 130 mm GG KTL G 1 1/4 - Rp 3/4 0,20 2,6 kg 190, HEP Optimo Basic G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 1/2 - Rp 1 0,17 2,7 kg 160, HEP Optimo Basic G130 6 m 3,6 m 3 /h 130mm GG KTL G 1 1/2 - Rp 1 0,18 2,7 kg 175, HEP Optimo Basic G130 8 m 4,7 m 3 /h 130 mm GG KTL G 1 1/2 - Rp 1 0,20 2,7 kg 190,00 (GG = Żeliwo szare z powłoką KTL) 28

29 Pompy obiegowe Wysokowydajne pompy z korpusem ze stali nierdzewnej, regulowane elektronicznie HEP Optimo Basic (N) Bardzo niskie zużycie energii, zintegrowana funkcja obniżenia nocnego, automatyczne dostosowanie do warunków ciśnienia w instalacji, możliwość manualnej nastawy obrotów, czołowo umieszczona śruba odpowietrzająca z możliwością manualnego rozruchu. Napięcie 2.5 A, 230 V 50/60 Hz, klasa ochrony IP 42, klasa izolacji F, klasa temperatury TF 95 (temperatura cieczy +2 do + 95 C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Kabel zasilający o długości do 1 m. Zdjęcie Nr katalogowy Opis produktu Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] Standardowy wymiar HEP Optimo Basic N180 4 m 2,7 m 3 /h 180 mm SS G 1 1/2 - Rp 1 0,20 2,7 kg 330, HEP Optimo Basic N180 6 m 3,6 m 3 /h 180 mm SS G 1 1/2 - Rp 1 0,23 2,7 kg 380,00 Specjalny wymiar HEP Optimo Basic N130 4 m 2,7 m 3 /h 130 mm SS G 1 - Rp 1/2 0,20 2,4 kg 330, HEP Optimo Basic N130 6 m 3,6 m 3 /h 130 mm SS G 1 - Rp 1/2 0,23 2,4 kg 380, HEP Optimo Basic N150 4 m 2,7 m 3 /h 150 mm SS G 1 1/4 - Rp 3/4 0,20 2,6 kg 330, HEP Optimo Basic N150 6 m 3,6 m 3 /h 150 mm SS G 1 1/4 - Rp 3/4 0,23 2,6 kg 380, HEP Optimo Basic N130 4 m 2,7 m 3 /h 130 mm SS G 1 1/2 - Rp 1 0,20 2,7 kg 330, HEP Optimo Basic N130 6 m 3,6 m 3 /h 130 mm SS G 1 1/2 - Rp 1 0,23 2,7 kg 380,00 (SS = Stal nierdzewna) Standardowe pompy obiegowe do wody pitnej BUPA (G) 3-biegowa pompa wody pitnej z funkcją odpowietrzania ręcznego. Napięcie 230 V 50 Hz, klasa ochrony IP 44, klasa temperatury TF 110 (temperatura cieczy +2 do C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Posiada atest higieniczny PZH. Zdjęcie Standardowy wymiar Nr katalogowy Opis produktu Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] BUPA G180 4 m 180 mm GG KTL G 1 1/2 - Rp 1 n.a. 99, BUPA G180 6 m 180 mm GG KTL G 1 1/2 - Rp 1 n.a. 111, BUPA G180 7 m 180 mm GG KTL G 1 1/2 - Rp 1 n.a. 130, BUPA G180 4 m 180 mm GG KTL G 2 - Rp 1 1/4 n.a. 109, BUPA G180 6 m 180 mm GG KTL G 2 - Rp 1 1/4 n.a. 119, BUPA G180 7 m 180 mm GG KTL G 2 - Rp 1 1/4 n.a. 129,00 Specjalny wymiar BUPA G130 4 m 130 mm GG KTL G 1 - Rp 1/2 n.a. 99, BUPA G130 7 m 130 mm GG KTL G 1 - Rp 1/2 n.a. 111, BUPA G130 7 m 130 mm GG KTL G 1 - Rp 1/2 n.a. 130, BUPA G130 4 m 130 mm GG KTL G 1 1/2 - Rp 1 n.a. 99, BUPA G130 6 m 130 mm GG KTL G 1 1/2 - Rp 1 n.a. 111, BUPA G130 7 m 130 mm GG KTL G 1 1/2 - Rp 1 n.a. 130,00 (GG = Żeliwo szare z powłoką KTL) 29

30 Pompy obiegowe Standardowe pompy obiegowe do wody pitnej BUPA (N) 3-biegowa pompa wody pitnej z funkcją odpowietrzania ręcznego. Napięcie 230 V 50 Hz, klasa ochrony IP 44, klasa temperatury TF 110 (temperatura cieczy +2 do +110 C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Posiada atest higieniczny PZH. Zdjęcie Standardowy wymiar Nr katalogowy Opis produktu Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] BUPA N180 2,5 m 2,4 m 3 /h 180 mm SS G 1 1/2 - Rp 1 n.a. 2,6 kg 185, BUPA N180 4 m 2,8 m 3 /h 180 mm SS G 1 1/2 - Rp 1 n.a. 2,6 kg 200, BUPA N180 6 m 3,7 m 3 /h 180 mm SS G 1 1/2 - Rp 1 n.a. 2,9 kg 215,00 Specjalny wymiar BUPA N130 2,5 m 2,4 m 3 /h 130 mm SS G 1 - Rp 1/2 n.a. 2,2 kg 185, BUPA N130 4 m 2,8 m 3 /h 130 mm SS G 1 - Rp 1/2 n.a. 2,2 kg 200, BUPA N130 6 m 3,7 m 3 /h 130 mm SS G 1 - Rp 1/2 n.a. 2,5 kg 215, BUPA N150 2,5 m 2,4 m 3 /h 150 mm SS G 1 1/4 - Rp 3/4 n.a. 2,3 kg 185, BUPA N150 4 m 2,8 m 3 /h 150 mm SS G 1 1/4 - Rp 3/4 n.a. 2,3 kg 200, BUPA N150 6 m 3,7 m 3 /h 150 mm SS G 1 1/4 - Rp 3/4 n.a. 2,6 kg 215, BUPA N130 2,5 m 2,4 m 3 /h 130 mm SS G 1 1/2 - Rp 1 n.a. 2,4 kg 185, BUPA N130 4 m 2,8 m 3 /h 130 mm SS G 1 1/2 - Rp 1 n.a. 2,4 kg 200, BUPA N130 6 m 3,7 m 3 /h 130 mm SS G 1 1/2 - Rp 1 n.a. 2,7 kg 215,00 (SS = Stal nierdzewna) Wysokowydajne pompy z wyświetlaczem LED, z regulowaniem elektronicznym i ochroną przed kondensacją HEP Optimo Geo (G) Bardzo niskie zużycie energii, zintegrowana funkcja obniżenia nocnego, automatyczne dostosowanie do warunków ciśnienia w instalacji, możliwość manualnej nastawy obrotów, czołowo umieszczona śruba odpowietrzająca z możliwością manualnego rozruchu, wtyczka Plug & Pump, wyświetlacz LED. Napięcie 2.5 A, 230 V 50/60 Hz, klasa ochrony IP 42, klasa izolacji F, klasa temperatury TF 95 (temperatura cieczy -15 do + 95 C), ciśnienie nominalne PN10 (max. ciśnienie 10 bar). Ochrona silnika pompy przed kondensatem. Zdjęcie Nr katalogowy Opis produktu Standardowy wymiar Max. wysokość podnoszenia Max. przepływ Długość montażowa (mm) Materiał Przyłącze EEI Waga (kg) Cena kat. netto [ /szt.] HEP Optimo Geo G180 4 m 2,7 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,20 3,0 kg 260, HEP Optimo Geo G180 6 m 3,6 m 3 /h 180 mm GG KTL G 1 1/2 - Rp 1 0,23 3,0 kg 295, HEP Optimo Geo G180 4 m 2,7 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,20 3,1 kg 299, HEP Optimo Geo G180 6 m 3,6 m 3 /h 180 mm GG KTL G 2 - Rp 1 1/4 0,23 3,1 kg 330,00 Specjalny wymiar HEP Optimo Geo G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 - Rp 1/2 0,20 2,6 kg 349, HEP Optimo Geo G130 6 m 3,6 m 3 /h 130 mm GG KTL G 1 - Rp 1/2 0,23 2,6 kg 389, HEP Optimo Geo G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 1/4 - Rp 3/4 0,20 2,7 kg 349, HEP Optimo Geo G130 6 m 3,6 m 3 /h 130 mm GG KTL G 1 1/4 - Rp 3/4 0,23 2,7 kg 389, HEP Optimo Geo G130 4 m 2,7 m 3 /h 130 mm GG KTL G 1 1/2 - Rp 1 0,20 2,8 kg 349, HEP Optimo Geo G130 6 m 3,6 m 3 /h 130mm GG KTL G 1 1/2 - Rp 1 0,23 2,8 kg 389,00 (GG = Żeliwo szare z powłoką KTL) 30

31 Akcesoria Zdjęcie Nr katalogowy Opis produktu Dane techniczne Waga (kg) Cena kat. netto [ /szt.] WDS A 180 Izolacja do HEP Optimo (Basic) o długości montażowej 180 mm 0,2 kg 18, Wtyczka kpl. Plug & Pump Wtyczka kątowa do HEP Optimo 0,1 kg 16, Gniazdo Plug & Pump Króciec przyłączeniowy do wtyczki kątowej HEP Optimo 0,1 kg 8,00 31
