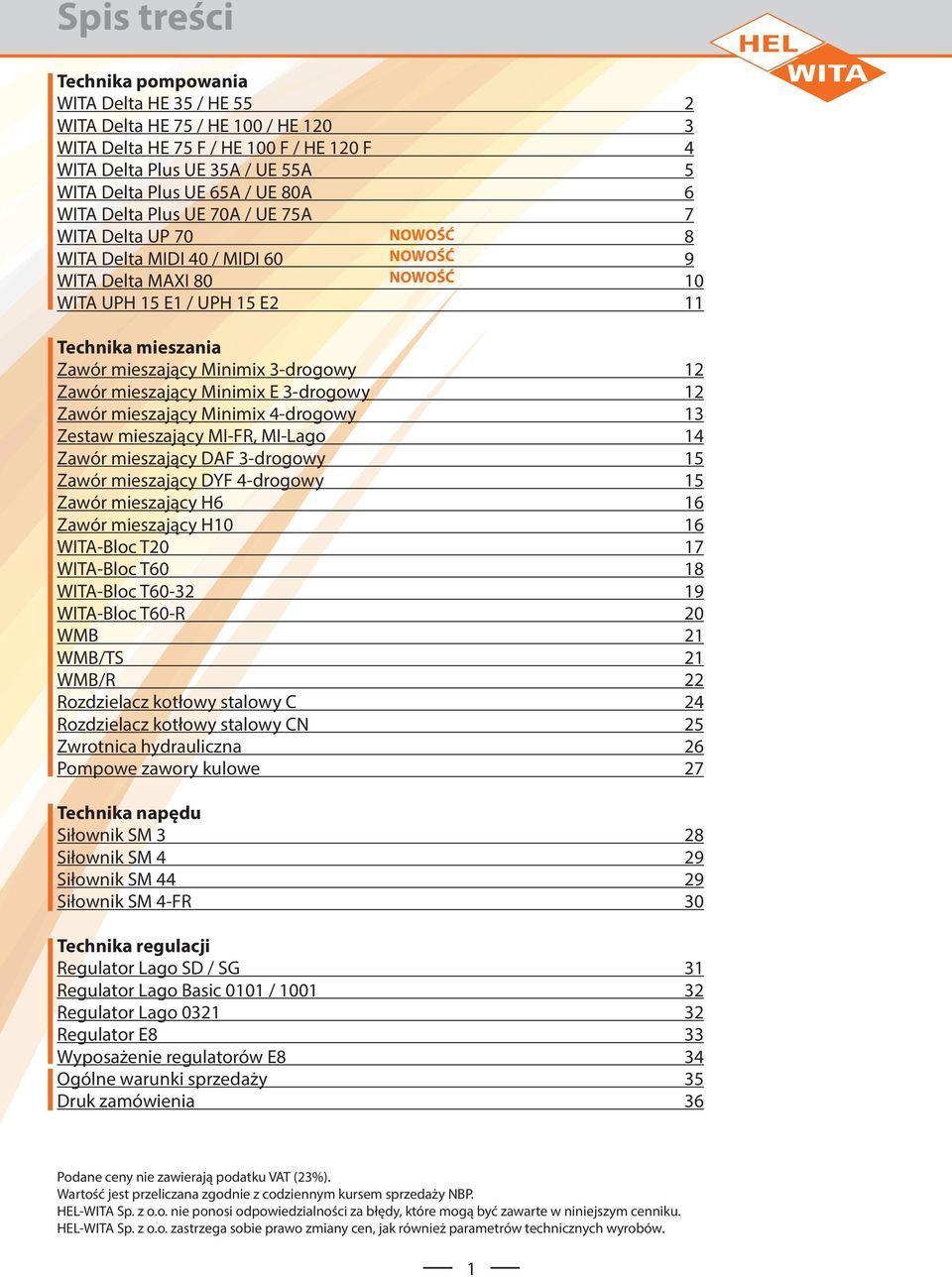

1 Spis treści Technika pompowania WITA Delta HE 35 / HE 55 2 WITA Delta HE 75 / HE 100 / HE WITA Delta HE 75 F / HE 100 F / HE 120 F 4 WITA Delta Plus UE 35A / UE 55A 5 WITA Delta Plus UE 65A / UE 80A 6 WITA Delta Plus UE 70A / UE 75A 7 WITA Delta UP 70 NOWOŚĆ 8 WITA Delta MIDI 40 / MIDI 60 NOWOŚĆ 9 WITA Delta MAXI 80 NOWOŚĆ 10 WITA UPH 15 E1 / UPH 15 E2 11 Technika mieszania Zawór mieszający Minimix 3-drogowy 12 Zawór mieszający Minimix E 3-drogowy 12 Zawór mieszający Minimix 4-drogowy 13 Zestaw mieszający MI-FR, MI-Lago 14 Zawór mieszający DAF 3-drogowy 15 Zawór mieszający DYF 4-drogowy 15 Zawór mieszający H6 16 Zawór mieszający H10 16 WITA-Bloc T20 17 WITA-Bloc T60 18 WITA-Bloc T WITA-Bloc T60-R 20 WMB 21 WMB/TS 21 WMB/R 22 Rozdzielacz kotłowy stalowy C 24 Rozdzielacz kotłowy stalowy CN 25 Zwrotnica hydrauliczna 26 Pompowe zawory kulowe 27 Technika napędu Siłownik SM 3 28 Siłownik SM 4 29 Siłownik SM Siłownik SM 4-FR 30 Technika regulacji Regulator Lago SD / SG 31 Regulator Lago Basic 0101 / Regulator Lago Regulator E8 33 Wyposażenie regulatorów E8 34 Ogólne warunki sprzedaży 35 Druk zamówienia 36 Podane ceny nie zawierają podatku VAT (23%). Wartość jest przeliczana zgodnie z codziennym kursem sprzedaży NBP. HEL-WITA Sp. z o.o. nie ponosi odpowiedzialności za błędy, które mogą być zawarte w niniejszym cenniku. HEL-WITA Sp. z o.o. zastrzega sobie prawo zmiany cen, jak również parametrów technicznych wyrobów. 1

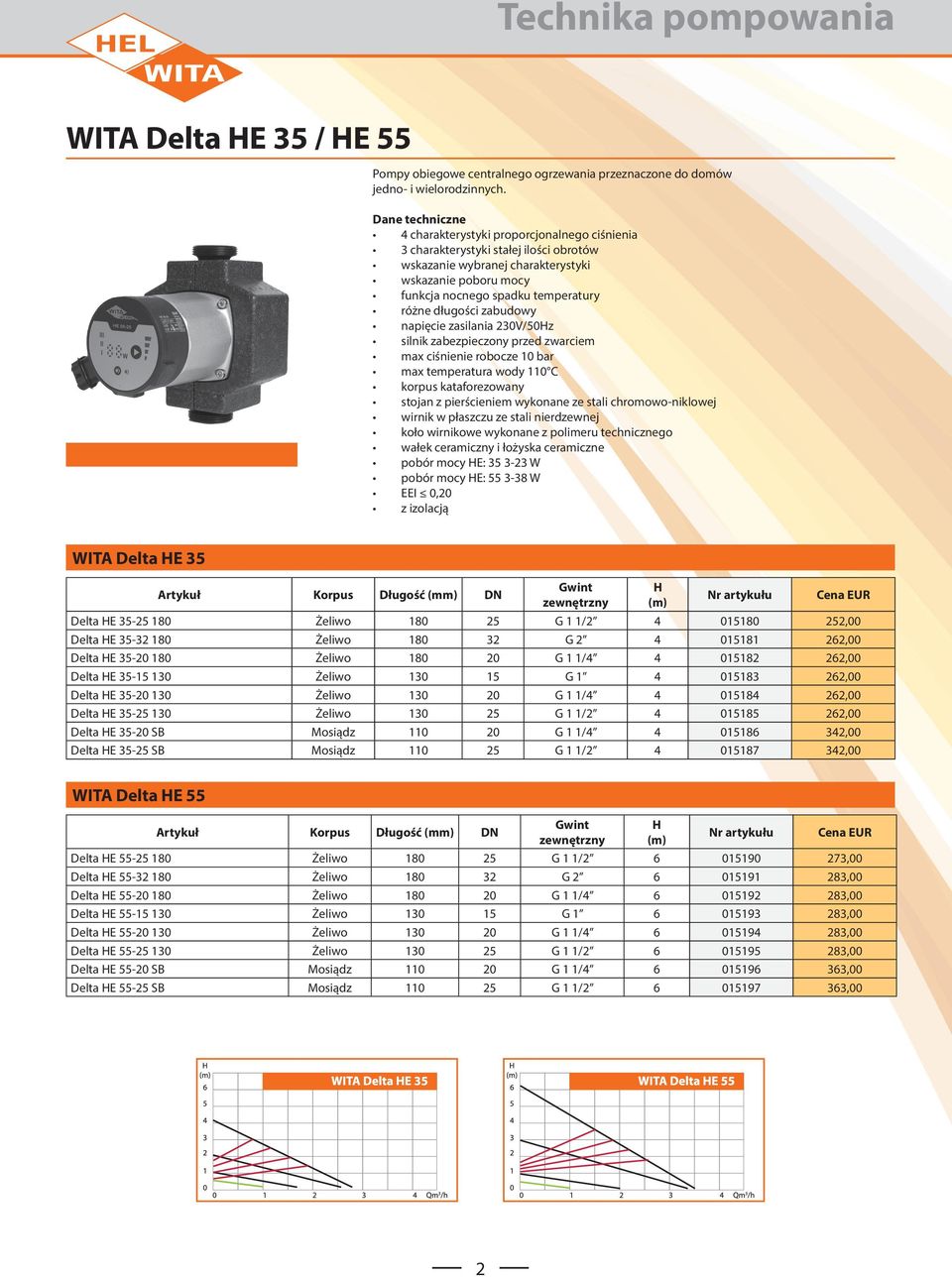

2 Technika pompowania WITA Delta HE 35 / HE 55 Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 4 charakterystyki proporcjonalnego ciśnienia 3 charakterystyki stałej ilości obrotów wskazanie wybranej charakterystyki wskazanie poboru mocy funkcja nocnego spadku temperatury różne długości zabudowy napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany stojan z pierścieniem wykonane ze stali chromowo-niklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne pobór mocy HE: W pobór mocy HE: W EEI 0,20 z izolacją WITA Delta HE 35 Korpus Długość (mm) DN Gwint zewnętrzny H Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE SB Mosiądz G 1 1/ ,00 Delta HE SB Mosiądz G 1 1/ ,00 WITA Delta HE 55 Korpus Długość (mm) DN Gwint zewnętrzny H Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE Żeliwo G 1 1/ ,00 Delta HE SB Mosiądz G 1 1/ ,00 Delta HE SB Mosiądz G 1 1/ ,00 2

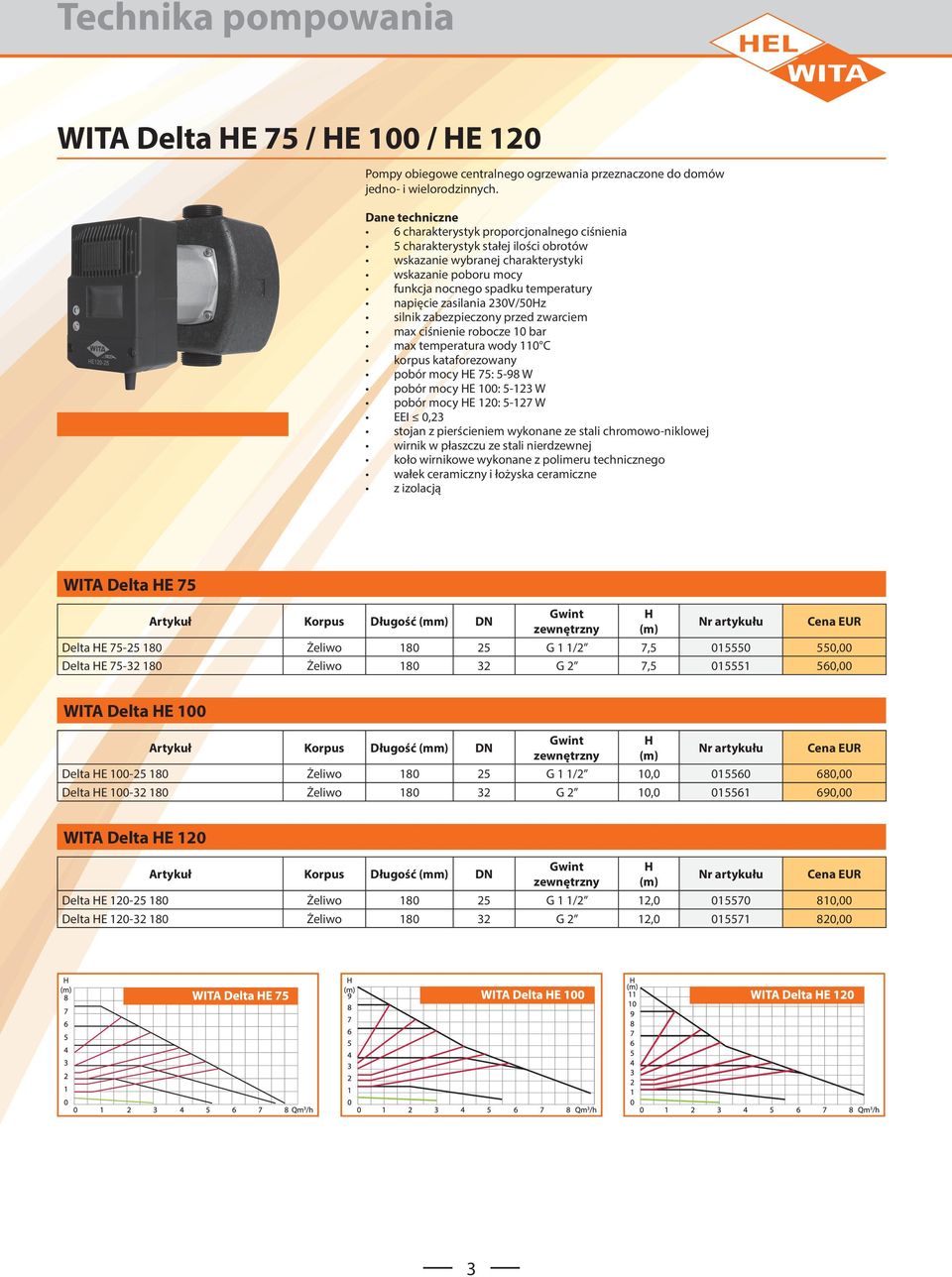

3 Technika pompowania WITA Delta HE 75 / HE 100 / HE 120 Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 6 charakterystyk proporcjonalnego ciśnienia 5 charakterystyk stałej ilości obrotów wskazanie wybranej charakterystyki wskazanie poboru mocy funkcja nocnego spadku temperatury napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany pobór mocy HE 75: 5-98 W pobór mocy HE 100: W pobór mocy HE 120: W EEI 0,23 stojan z pierścieniem wykonane ze stali chromowo-niklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne z izolacją WITA Delta HE 75 Korpus Długość (mm) DN Gwint zewnętrzny H Delta HE Żeliwo G 1 1/2 7, ,00 Delta HE Żeliwo G 2 7, ,00 WITA Delta HE 100 Korpus Długość (mm) DN Gwint zewnętrzny H Delta HE Żeliwo G 1 1/2 10, ,00 Delta HE Żeliwo G 2 10, ,00 WITA Delta HE 120 Korpus Długość (mm) DN Gwint zewnętrzny H Delta HE Żeliwo G 1 1/2 12, ,00 Delta HE Żeliwo G 2 12, ,00 3

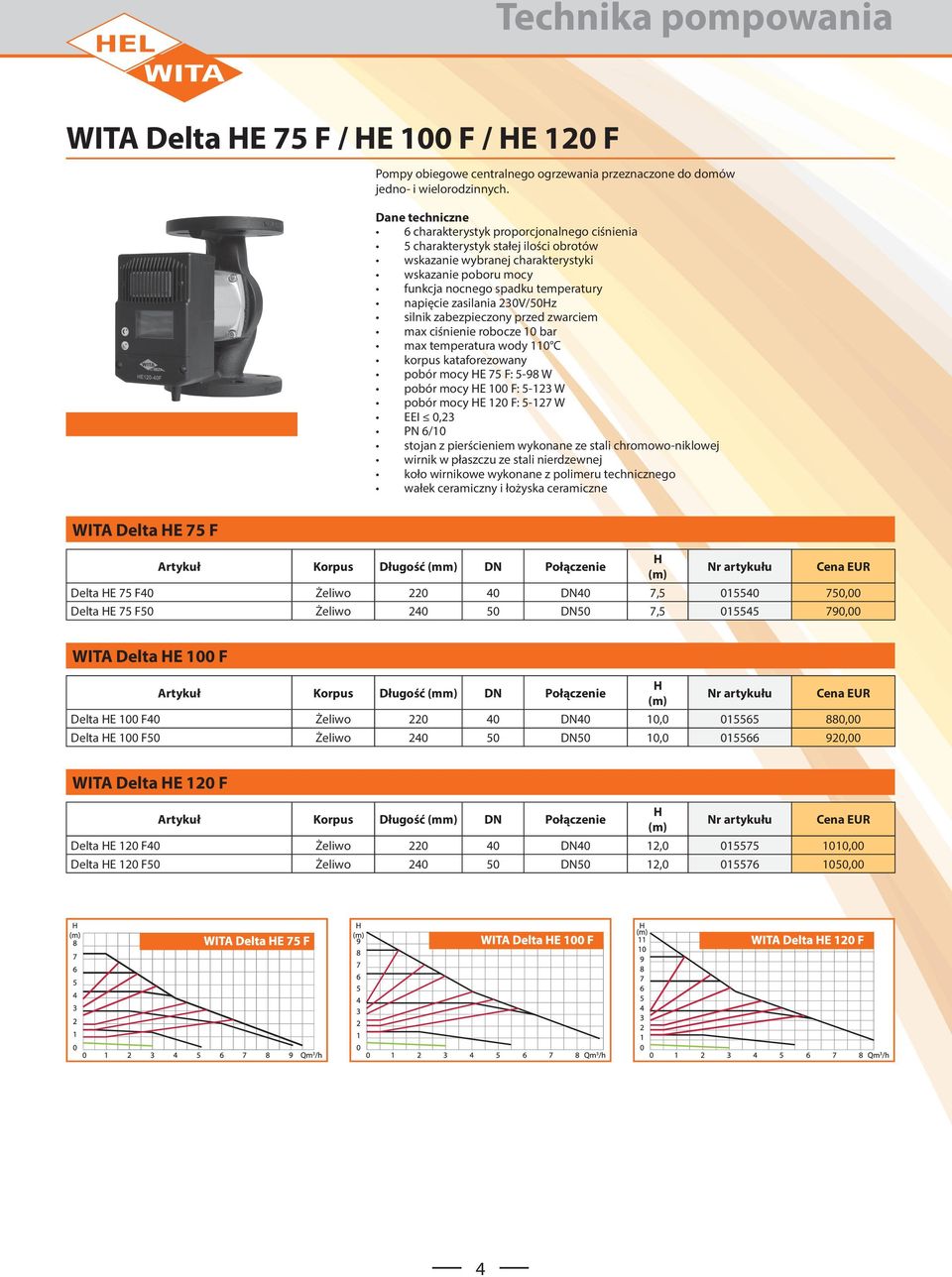

4 Technika pompowania WITA Delta HE 75 F / HE 100 F / HE 120 F Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 6 charakterystyk proporcjonalnego ciśnienia 5 charakterystyk stałej ilości obrotów wskazanie wybranej charakterystyki wskazanie poboru mocy funkcja nocnego spadku temperatury napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany pobór mocy HE 75 F: 5-98 W pobór mocy HE 100 F: W pobór mocy HE 120 F: W EEI 0,23 PN 6/10 stojan z pierścieniem wykonane ze stali chromowo-niklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne WITA Delta HE 75 F Korpus Długość (mm) DN Połączenie H Delta HE 75 F40 Żeliwo DN40 7, ,00 Delta HE 75 F50 Żeliwo DN50 7, ,00 WITA Delta HE 100 F Korpus Długość (mm) DN Połączenie H Delta HE 100 F40 Żeliwo DN40 10, ,00 Delta HE 100 F50 Żeliwo DN50 10, ,00 WITA Delta HE 120 F Korpus Długość (mm) DN Połączenie H Delta HE 120 F40 Żeliwo DN40 12, ,00 Delta HE 120 F50 Żeliwo DN50 12, ,00 4

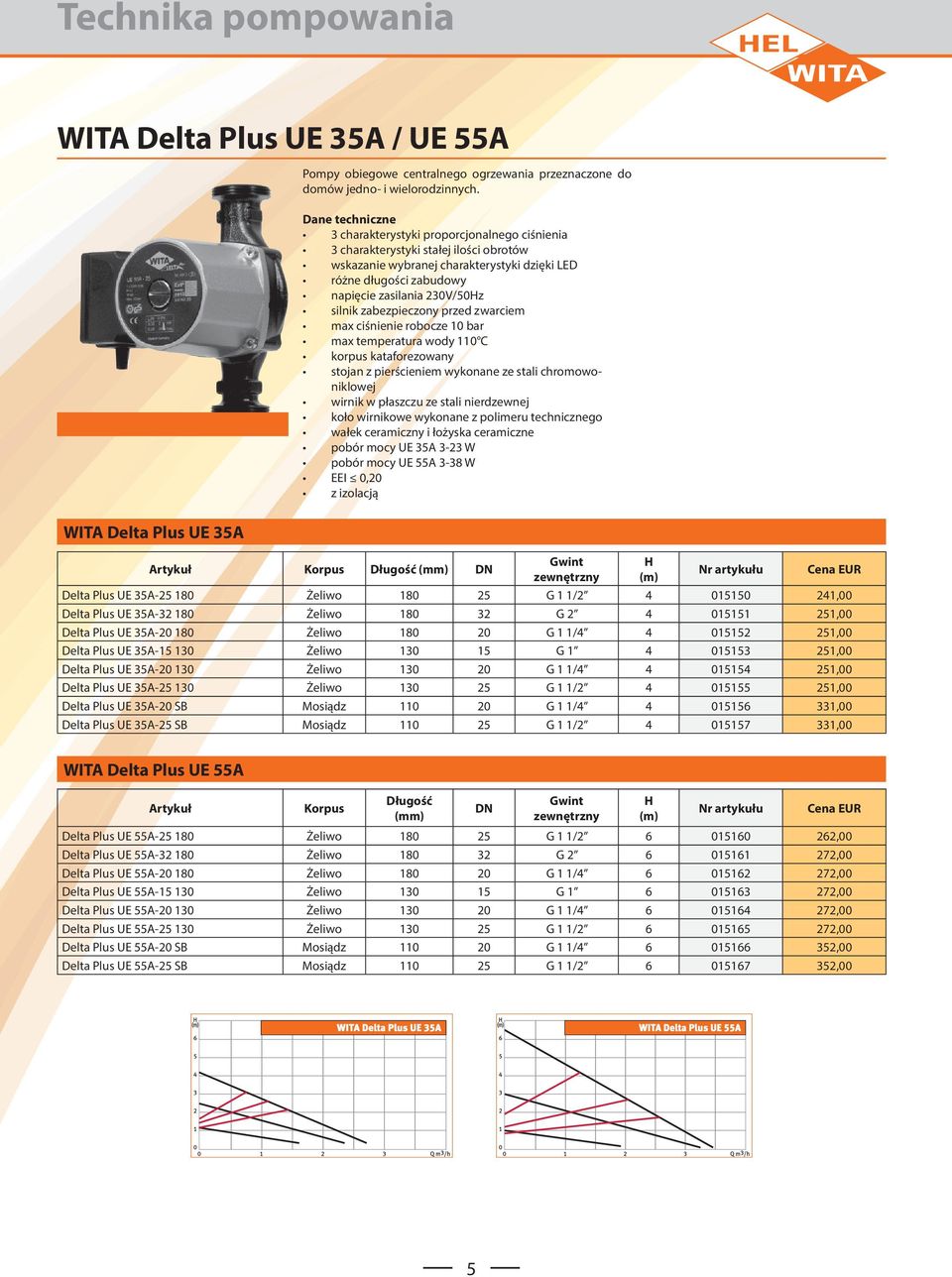

5 Technika pompowania WITA Delta Plus UE 35A / UE 55A Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 3 charakterystyki proporcjonalnego ciśnienia 3 charakterystyki stałej ilości obrotów wskazanie wybranej charakterystyki dzięki LED różne długości zabudowy napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany stojan z pierścieniem wykonane ze stali chromowoniklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne pobór mocy UE 35A 3-23 W pobór mocy UE 55A 3-38 W EEI 0,20 z izolacją WITA Delta Plus UE 35A Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 35A Żeliwo G 1 1/ ,00 Delta Plus UE 35A Żeliwo G ,00 Delta Plus UE 35A Żeliwo G 1 1/ ,00 Delta Plus UE 35A Żeliwo G ,00 Delta Plus UE 35A Żeliwo G 1 1/ ,00 Delta Plus UE 35A Żeliwo G 1 1/ ,00 Delta Plus UE 35A-20 SB Mosiądz G 1 1/ ,00 Delta Plus UE 35A-25 SB Mosiądz G 1 1/ ,00 WITA Delta Plus UE 55A Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 55A Żeliwo G 1 1/ ,00 Delta Plus UE 55A Żeliwo G ,00 Delta Plus UE 55A Żeliwo G 1 1/ ,00 Delta Plus UE 55A Żeliwo G ,00 Delta Plus UE 55A Żeliwo G 1 1/ ,00 Delta Plus UE 55A Żeliwo G 1 1/ ,00 Delta Plus UE 55A-20 SB Mosiądz G 1 1/ ,00 Delta Plus UE 55A-25 SB Mosiądz G 1 1/ ,00 5

6 Technika pompowania WITA Delta Plus UE 65A / UE 80A Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 3 charakterystyki proporcjonalnego ciśnienia 3 charakterystyki stałej ilości obrotów wskazanie wybranej charakterystyki dzięki LED napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany stojan z pierścieniem wykonane ze stali chromowoniklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne pobór mocy UE 65A: 4-75 W (EEI 0,24) pobór mocy UE 80A: 4-80 W (EEI 0,23) z izolacją WITA Delta Plus UE 65A* Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 65A * Żeliwo G 1 1/2 6, ,00 Delta Plus UE 65A * Żeliwo G 2 6, ,00 WITA Delta Plus UE 80A Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 80A Żeliwo G 1 1/2 8, ,00 Delta Plus UE 80A Żeliwo G 2 8, ,00 * dostępne do r 6

7 Technika pompowania WITA Delta Plus UE 70A / UE 75A Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. 3 charakterystyki proporcjonalnego ciśnienia 3 charakterystyki stałej ilości obrotów wskazanie wybranej charakterystyki dzięki LED różne długości zabudowy napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C korpus kataforezowany stojan z pierścieniem wykonane ze stali chromowoniklowej wirnik w płaszczu ze stali nierdzewnej koło wirnikowe wykonane z polimeru technicznego wałek ceramiczny i łożyska ceramiczne pobór mocy UE 70A: 4-79 W pobór mocy UE 75A: 4-75 W EEI 0,24 z izolacją WITA Delta Plus UE 70A* Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 70A * Żeliwo G 1 1/ ,00 Delta Plus UE 70A * Żeliwo G ,00 Delta Plus UE 70A * Żeliwo G 1 1/ ,00 Delta Plus UE 70A * Żeliwo G 1 1/ ,00 Delta Plus UE 70A * Żeliwo G 1 1/ ,00 WITA Delta Plus UE 75A* Korpus Długość (mm) DN Gwint zewnętrzny H Delta Plus UE 75A * Żeliwo G 1 1/2 7, ,00 Delta Plus UE 75A * Żeliwo G 2 7, ,00 Delta Plus UE 75A * Żeliwo G 1 1/4 7, ,00 Delta Plus UE 75A * Żeliwo G 1 1/4 7, ,00 Delta Plus UE 75A * Żeliwo G 1 1/2 7, ,00 *dostępne do r 7

8 Technika pompowania WITA Delta UP 70 NOWOŚĆ Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. max wysokość podnoszenia 7,0 m 4 charakterystyki proporcjonalnego ciśnienia 4 charakterystyki stałej liczby obrotów wskazanie wybranej charakterystyki napięcie zasilania 230 V / 50 Hz max ciśnienie robocze 10 bar max temperatura cieczy 110 C temperatura otoczenia 0 40 C klasa ochrony IP 42 silnik zabezpieczony przed zwarciem wirnik magnetyczny, zamknięty wałek i łożyska ceramiczne korpus kataforezowany pobór mocy UP 70: 4-42 W EEI 0,15 z izolacją WITA Delta UP 70 Korpus Długość (mm) DN Gwint zewnętrzny Hmax Pobór mocy (W) Delta UP Żeliwo G 1 1/ ,00 Delta UP Żeliwo G ,00 Delta UP Żeliwo G 1 1/ ,00 Delta UP Żeliwo G ,00 Delta UP Żeliwo G 1 1/ ,00 Delta UP Żeliwo G 1 1/ ,00 Delta UP SB Mosiądz G 1 1/ ,00 Delta UP SB Mosiądz G 1 1/ ,00 WITA Delta UP 70 8

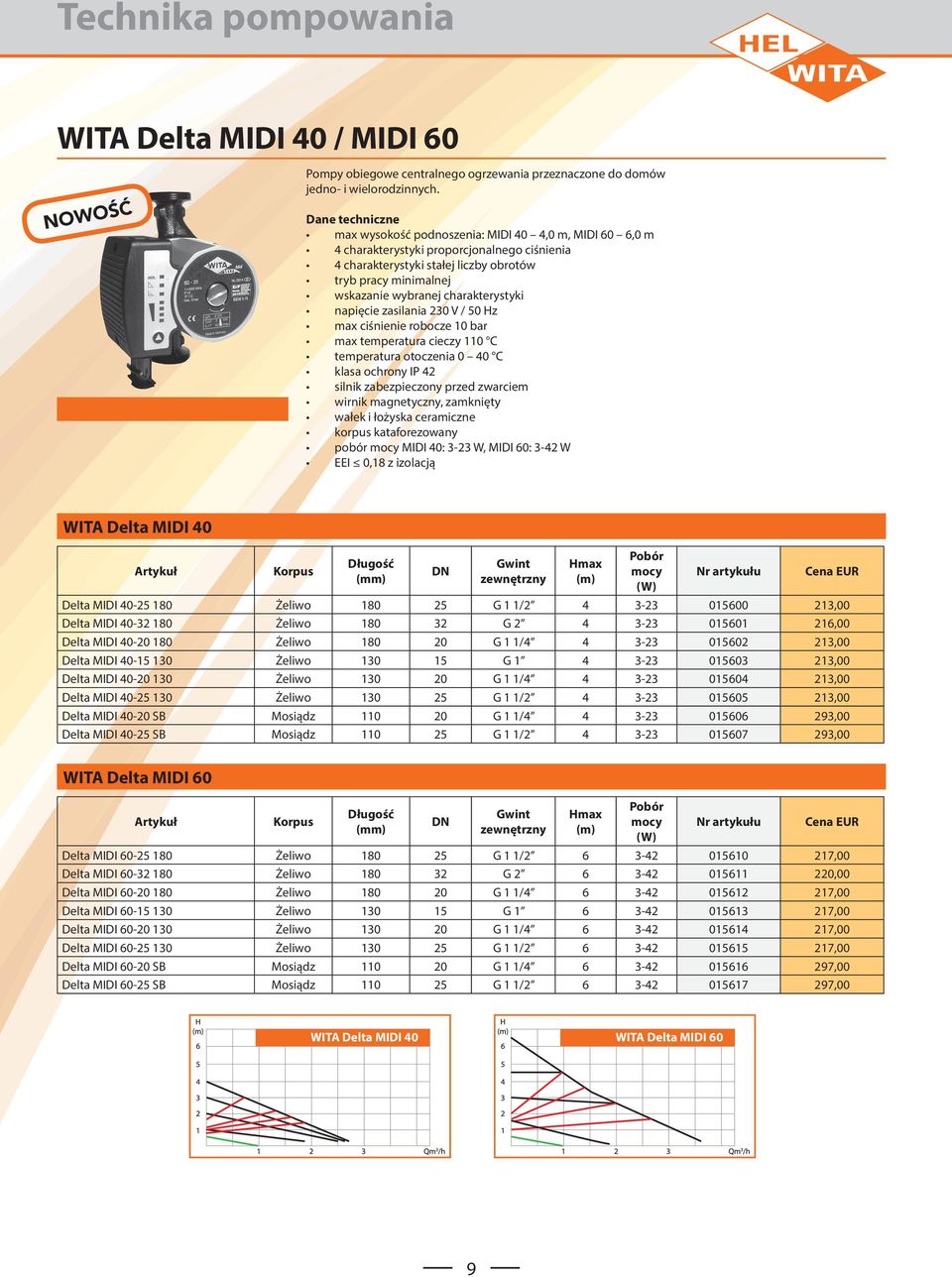

9 Technika pompowania WITA Delta MIDI 40 / MIDI 60 NOWOŚĆ Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. max wysokość podnoszenia: MIDI 40 4,0 m, MIDI 60 6,0 m 4 charakterystyki proporcjonalnego ciśnienia 4 charakterystyki stałej liczby obrotów tryb pracy minimalnej wskazanie wybranej charakterystyki napięcie zasilania 230 V / 50 Hz max ciśnienie robocze 10 bar max temperatura cieczy 110 C temperatura otoczenia 0 40 C klasa ochrony IP 42 silnik zabezpieczony przed zwarciem wirnik magnetyczny, zamknięty wałek i łożyska ceramiczne korpus kataforezowany pobór mocy MIDI 40: 3-23 W, MIDI 60: 3-42 W EEI 0,18 z izolacją WITA Delta MIDI 40 Korpus Długość (mm) DN Gwint zewnętrzny Hmax Pobór mocy (W) Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI SB Mosiądz G 1 1/ ,00 Delta MIDI SB Mosiądz G 1 1/ ,00 WITA Delta MIDI 60 Korpus Długość (mm) DN Gwint zewnętrzny Hmax Pobór mocy (W) Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI Żeliwo G 1 1/ ,00 Delta MIDI SB Mosiądz G 1 1/ ,00 Delta MIDI SB Mosiądz G 1 1/ ,00 WITA Delta MIDI 40 WITA Delta MIDI 60 9

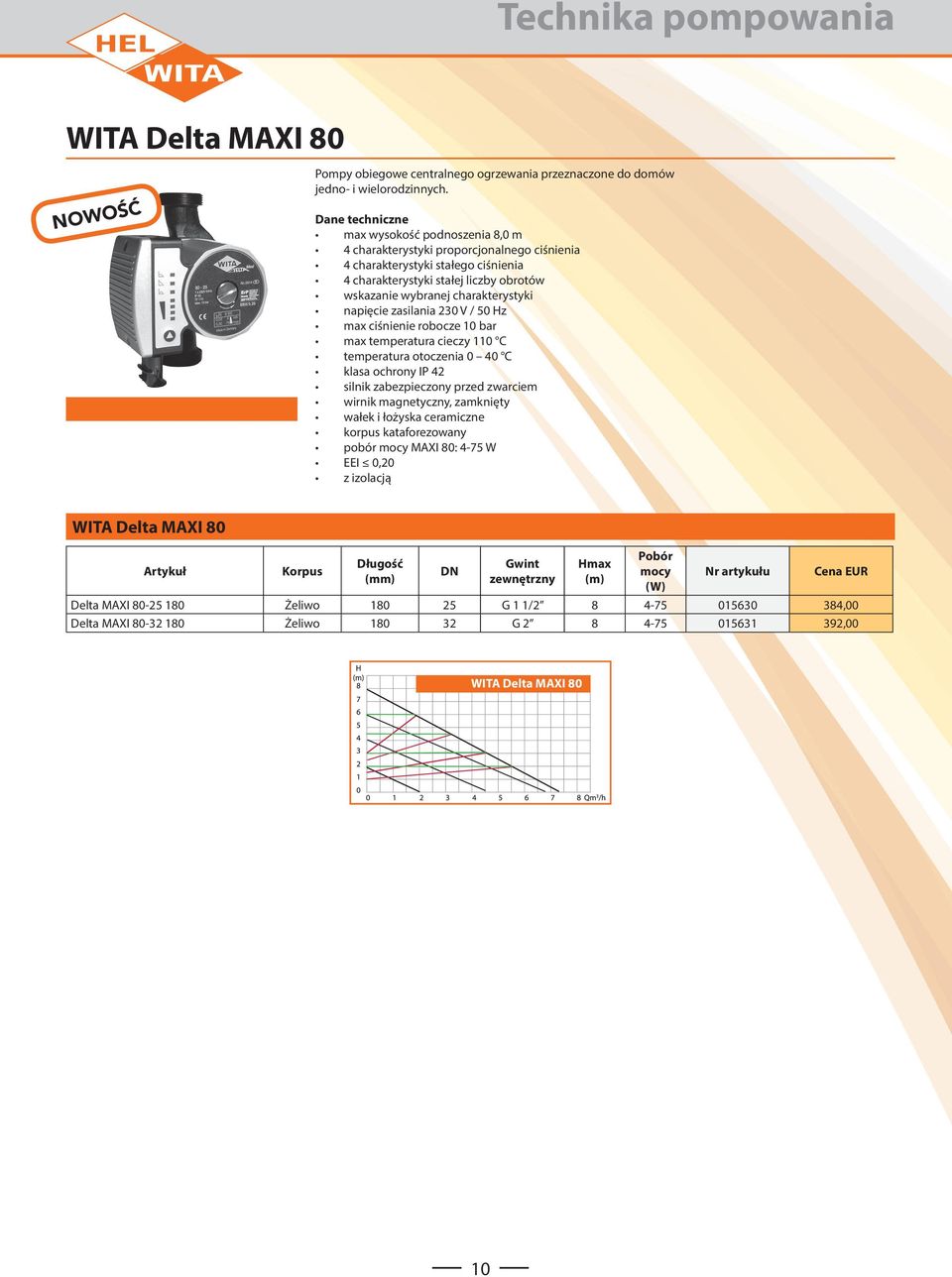

10 Technika pompowania WITA Delta MAXI 80 NOWOŚĆ Pompy obiegowe centralnego ogrzewania przeznaczone do domów jedno- i wielorodzinnych. max wysokość podnoszenia 8,0 m 4 charakterystyki proporcjonalnego ciśnienia 4 charakterystyki stałego ciśnienia 4 charakterystyki stałej liczby obrotów wskazanie wybranej charakterystyki napięcie zasilania 230 V / 50 Hz max ciśnienie robocze 10 bar max temperatura cieczy 110 C temperatura otoczenia 0 40 C klasa ochrony IP 42 silnik zabezpieczony przed zwarciem wirnik magnetyczny, zamknięty wałek i łożyska ceramiczne korpus kataforezowany pobór mocy MAXI 80: 4-75 W EEI 0,20 z izolacją WITA Delta MAXI 80 Korpus Długość (mm) DN Gwint zewnętrzny Hmax Pobór mocy (W) Delta MAXI Żeliwo G 1 1/ ,00 Delta MAXI Żeliwo G ,00 WITA Delta MAXI 80 10

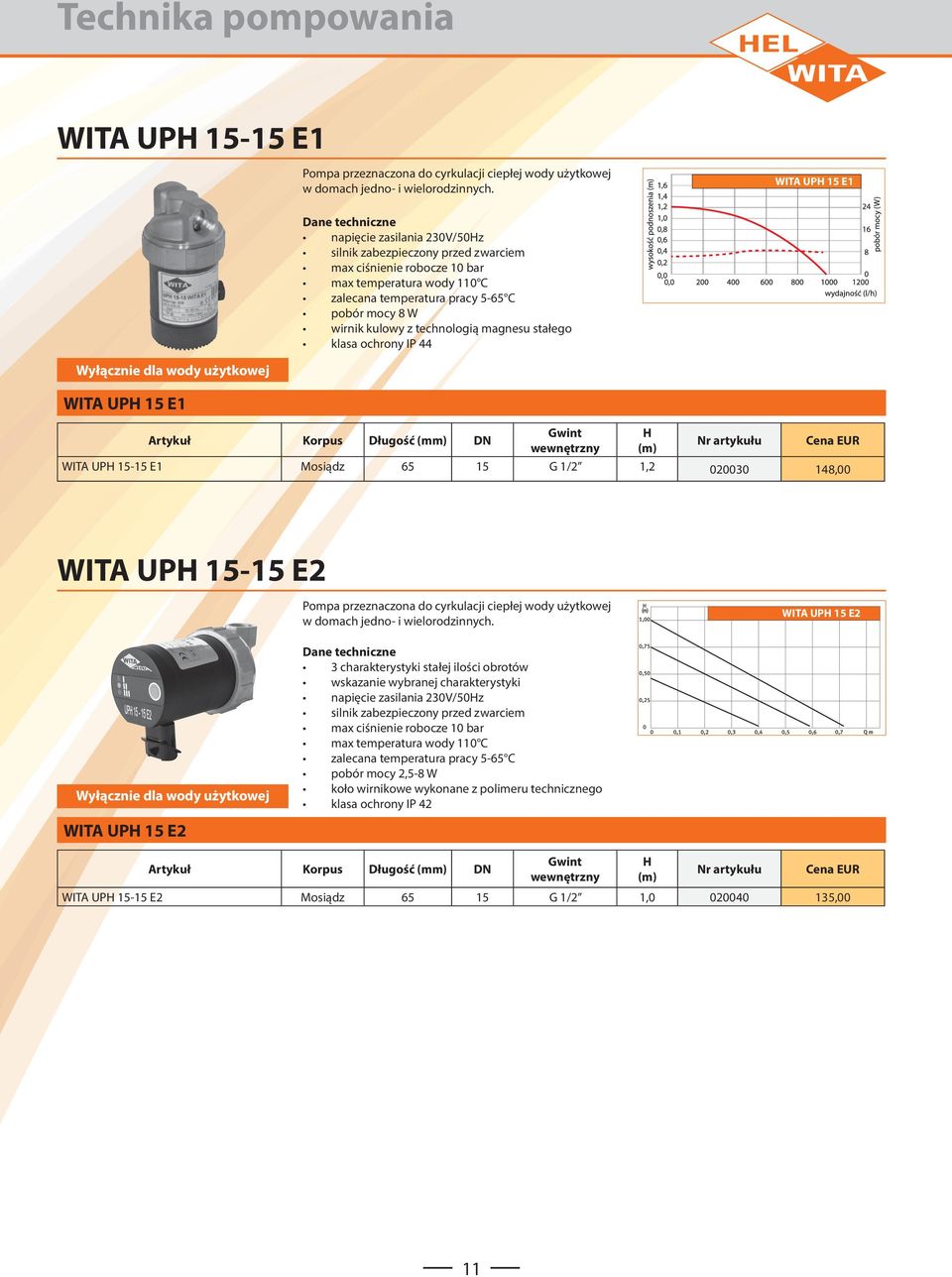

11 Technika pompowania WITA UPH E1 Pompa przeznaczona do cyrkulacji ciepłej wody użytkowej w domach jedno- i wielorodzinnych. WITA UPH 15 E1 napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C zalecana temperatura pracy 5-65 C pobór mocy 8 W wirnik kulowy z technologią magnesu stałego klasa ochrony IP 44 Wyłącznie dla wody użytkowej WITA UPH 15 E1 Korpus Długość (mm) DN Gwint wewnętrzny H WITA UPH E1 Mosiądz G 1/2 1, ,00 WITA UPH E2 Pompa przeznaczona do cyrkulacji ciepłej wody użytkowej w domach jedno- i wielorodzinnych. WITA UPH 15 E2 Wyłącznie dla wody użytkowej 3 charakterystyki stałej ilości obrotów wskazanie wybranej charakterystyki napięcie zasilania 230V/50Hz silnik zabezpieczony przed zwarciem max ciśnienie robocze 10 bar max temperatura wody 110 C zalecana temperatura pracy 5-65 C pobór mocy 2,5-8 W koło wirnikowe wykonane z polimeru technicznego klasa ochrony IP 42 WITA UPH 15 E2 Korpus Długość (mm) DN Gwint wewnętrzny H WITA UPH E2 Mosiądz G 1/2 1, ,00 11

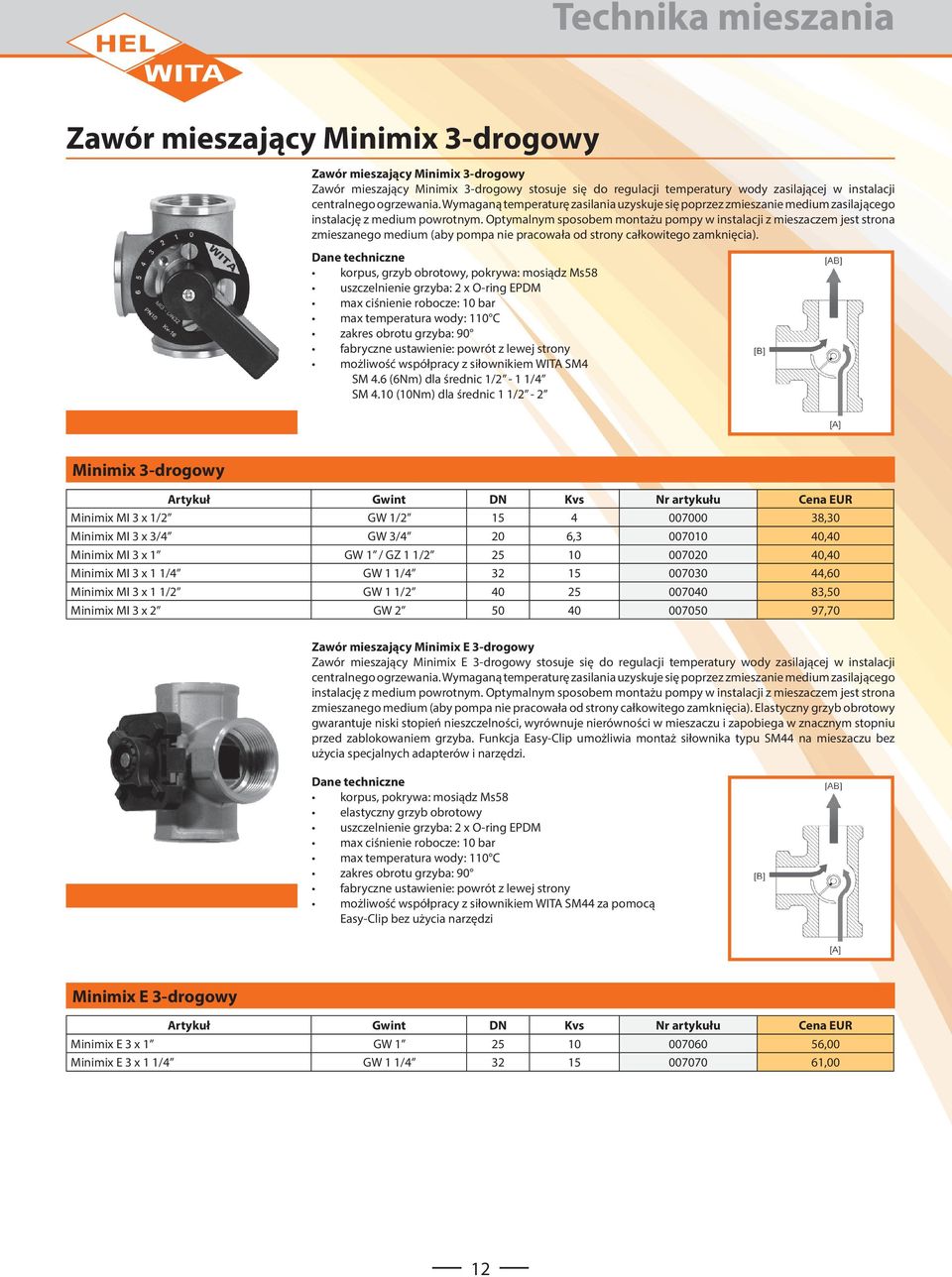

12 Technika mieszania Zawór mieszający Minimix 3-drogowy Zawór mieszający Minimix 3-drogowy Zawór mieszający Minimix 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). korpus, grzyb obrotowy, pokrywa: mosiądz Ms58 uszczelnienie grzyba: 2 x O-ring EPDM max ciśnienie robocze: 10 bar zakres obrotu grzyba: 90 fabryczne ustawienie: powrót z lewej strony możliwość współpracy z siłownikiem WITA SM4 SM 4.6 (6Nm) dla średnic 1/2-1 1/4 SM 4.10 (10Nm) dla średnic 1 1/2-2 Minimix 3-drogowy Gwint DN Kvs Minimix MI 3 x 1/2 GW 1/ ,30 Minimix MI 3 x 3/4 GW 3/4 20 6, ,40 Minimix MI 3 x 1 GW 1 / GZ 1 1/ ,40 Minimix MI 3 x 1 1/4 GW 1 1/ ,60 Minimix MI 3 x 1 1/2 GW 1 1/ ,50 Minimix MI 3 x 2 GW ,70 Zawór mieszający Minimix E 3-drogowy Zawór mieszający Minimix E 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). Elastyczny grzyb obrotowy gwarantuje niski stopień nieszczelności, wyrównuje nierówności w mieszaczu i zapobiega w znacznym stopniu przed zablokowaniem grzyba. Funkcja Easy-Clip umożliwia montaż siłownika typu SM44 na mieszaczu bez użycia specjalnych adapterów i narzędzi. korpus, pokrywa: mosiądz Ms58 elastyczny grzyb obrotowy uszczelnienie grzyba: 2 x O-ring EPDM max ciśnienie robocze: 10 bar zakres obrotu grzyba: 90 fabryczne ustawienie: powrót z lewej strony możliwość współpracy z siłownikiem WITA SM44 za pomocą Easy-Clip bez użycia narzędzi Minimix E 3-drogowy Gwint DN Kvs Minimix E 3 x 1 GW ,00 Minimix E 3 x 1 1/4 GW 1 1/ ,00 12

13 Technika mieszania Zawór mieszający Minimix 4-drogowy Zawór mieszający Minimix 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. korpus, grzyb obrotowy, pokrywa: mosiądz Ms58 uszczelnienie grzyba: 2 x O-ring EPDM max ciśnienie robocze: 10 bar zakres obrotu grzyba: 90 możliwość współpracy z siłownikiem WITA SM4 SM 4.6 (6Nm) dla średnic 1/2-1 1/4 SM 4.10 (10Nm) dla średnic 1 1/ zasilanie z kotła 2. zasilanie instalacji 3. powrót z instalacji 4. powrót do kotła Minimix 4-drogowy Gwint DN Kvs Minimix MI 4 x 1/2 GW 1/ ,40 Minimix MI 4 x 3/4 GW 3/4 20 6, ,50 Minimix MI 4 x 1 GW 1 / GZ 1 1/ ,00 Minimix MI 4 x 1 1/4 GW 1 1/ ,20 Minimix MI 4 x 1 1/2 GW 1 1/ ,40 Minimix MI 4 x 2 GW ,90 Wyposażenie Minimix DN 25 Półśrubunek 1 Ms (1 nakrętka 1 1/2, 1 wkładka 1 ) ,50 13

14 Technika mieszania Zestaw mieszający do regulacji temperatury obiegu grzewczego MI-FR (Minimix 3-drogowy z siłownikiem SM4-FR) Zawór mieszający Minimix 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Łącznie z siłownikiem SM4-FR tworzy zestaw do regulacji obiegu grzewczego. Siłownik SM4-FR wyposażony jest w regulator stałowartościowy, utrzymujący żądaną temperaturę wybraną za pomocą potencjometru w zakresie C. Kierunek pracy zaworu mieszającego symbolizują diody LED. Minimix na str. 8 SM 4-FR na str. 24 Zestaw mieszający MI-FR Gwint DN Kvs MI 3 x 1 + SM4-FR (10Nm, 150 s., C) GW 1 / GZ 1 1/ ,00 MI 3 x 1 1/4 + SM4-FR (10Nm, 150 s., C) GW 1 1/ ,00 Zestaw mieszający do regulacji temperatury obiegu grzewczego MI-Lago (Minimix 3-drogowy z siłownikiem SM4 i regulatorem Lago Basic 0101/1001) Zawór mieszający Minimix 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Łącznie z siłownikiem SM4 oraz z regulatorem Lago 0101/1001 tworzy zestaw do regulacji obiegu grzewczego. Minimix na str. 8 SM 4 na str. 23 Lago 0101/1001 na str. 26 Zestaw mieszający MI-Lago Gwint DN Kvs MI 3 x 1 + SM4 (6Nm, 150 s.) + Lago 0101/1001 GW 1 / GZ 1 1/ ,00 MI 3 x 1 1/4 + SM4 (6Nm, 150 s.) + Lago 0101/1001 GW 1 1/ ,00 14

15 Technika mieszania Zawór mieszający DAF 3-drogowy Zawór mieszający DAF 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). korpus, pokrywa: żeliwo GG20 grzyb obrotowy: żeliwo GG20 - chromowany uszczelnienie grzyba: 2 x O-ring EPDM przyłącze: kołnierz PN6 max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 fabryczne ustawienie: powrót z lewej strony możliwość współpracy z siłownikiem WITA SM3 30Nm DAF 3-drogowy DN Kvs DAF ,00 DAF ,00 DAF ,00 DAF ,00 DAF ,00 DAF ,00 Zawór mieszający DYF 4-drogowy Zawór mieszający DYF 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. korpus, pokrywa: żeliwo GG20 grzyb obrotowy: żeliwo GG20 - chromowany uszczelnienie grzyba: 2 x O-ring EPDM przyłącze: kołnierz PN6 max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 możliwość współpracy z siłownikiem WITA SM3 30Nm 1. zasilanie z kotła 2. zasilanie instalacji 3. powrót z instalacji 4. powrót do kotła DYF 4-drogowy DN Kvs DYF ,00 DYF ,00 DYF ,00 DYF ,00 DYF ,00 DYF ,00 15

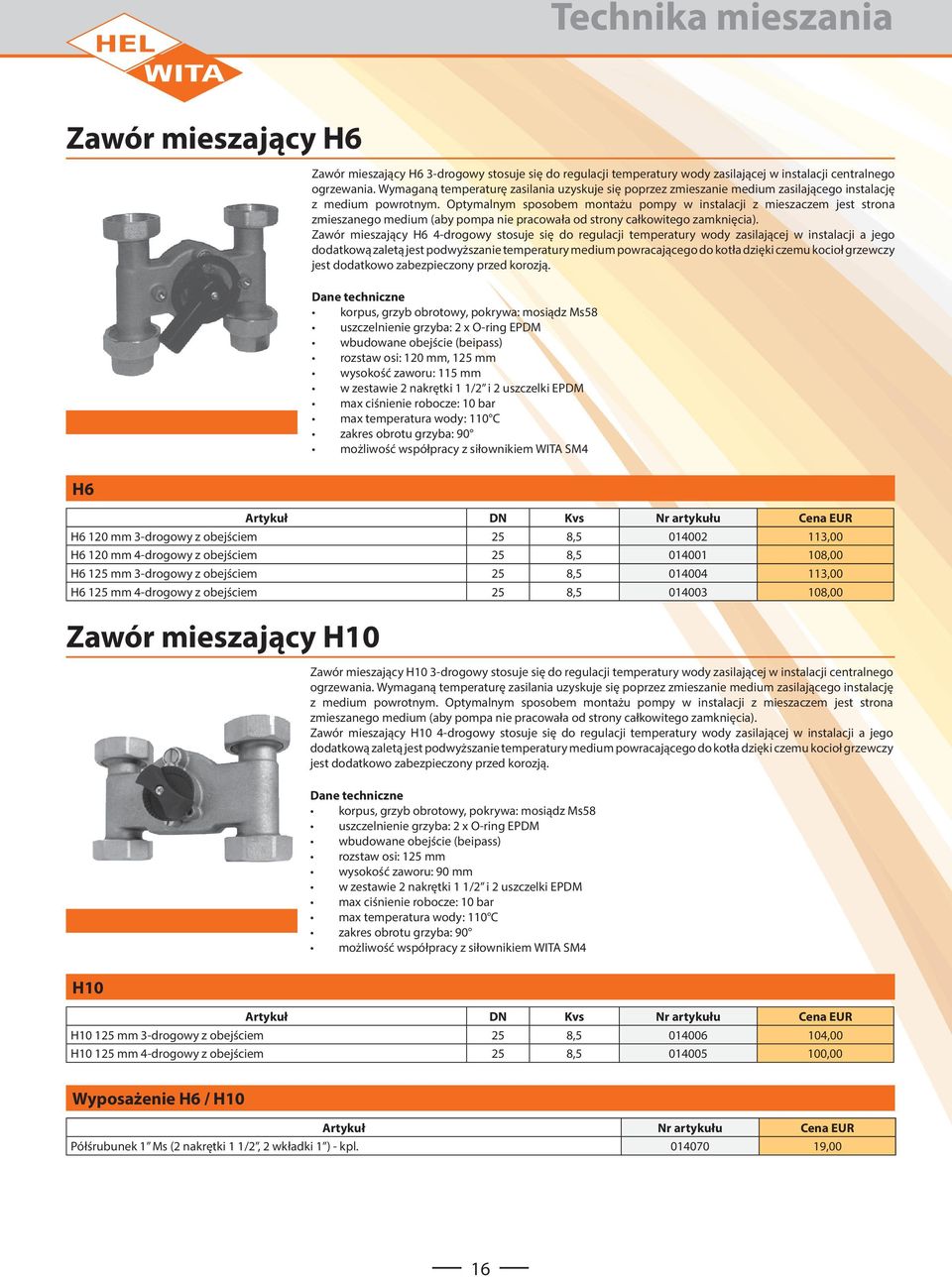

16 Technika mieszania Zawór mieszający H6 Zawór mieszający H6 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). Zawór mieszający H6 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. korpus, grzyb obrotowy, pokrywa: mosiądz Ms58 uszczelnienie grzyba: 2 x O-ring EPDM wbudowane obejście (beipass) rozstaw osi: 120 mm, 125 mm wysokość zaworu: 115 mm w zestawie 2 nakrętki 1 1/2 i 2 uszczelki EPDM max ciśnienie robocze: 10 bar zakres obrotu grzyba: 90 możliwość współpracy z siłownikiem WITA SM4 H6 DN Kvs H6 120 mm 3-drogowy z obejściem 25 8, ,00 H6 120 mm 4-drogowy z obejściem 25 8, ,00 H6 125 mm 3-drogowy z obejściem 25 8, ,00 H6 125 mm 4-drogowy z obejściem 25 8, ,00 Zawór mieszający H10 Zawór mieszający H10 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). Zawór mieszający H10 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. korpus, grzyb obrotowy, pokrywa: mosiądz Ms58 uszczelnienie grzyba: 2 x O-ring EPDM wbudowane obejście (beipass) rozstaw osi: 125 mm wysokość zaworu: 90 mm w zestawie 2 nakrętki 1 1/2 i 2 uszczelki EPDM max ciśnienie robocze: 10 bar zakres obrotu grzyba: 90 możliwość współpracy z siłownikiem WITA SM4 H10 DN Kvs H mm 3-drogowy z obejściem 25 8, ,00 H mm 4-drogowy z obejściem 25 8, ,00 Wyposażenie H6 / H10 Półśrubunek 1 Ms (2 nakrętki 1 1/2, 2 wkładki 1 ) - kpl ,00 16

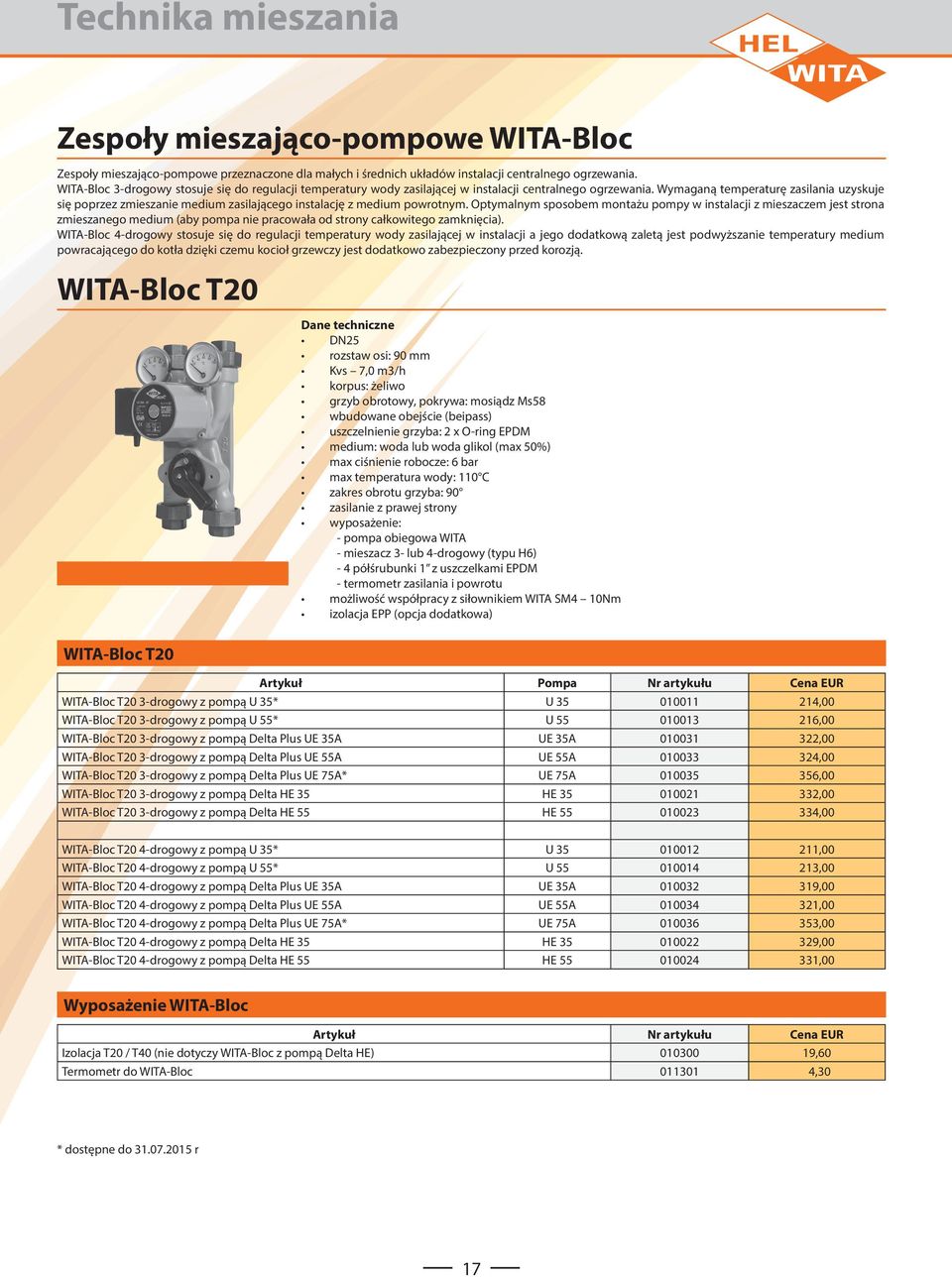

17 Technika mieszania Zespoły mieszająco-pompowe WITA-Bloc Zespoły mieszająco-pompowe przeznaczone dla małych i średnich układów instalacji centralnego ogrzewania. WITA-Bloc 3-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji centralnego ogrzewania. Wymaganą temperaturę zasilania uzyskuje się poprzez zmieszanie medium zasilającego instalację z medium powrotnym. Optymalnym sposobem montażu pompy w instalacji z mieszaczem jest strona zmieszanego medium (aby pompa nie pracowała od strony całkowitego zamknięcia). WITA-Bloc 4-drogowy stosuje się do regulacji temperatury wody zasilającej w instalacji a jego dodatkową zaletą jest podwyższanie temperatury medium powracającego do kotła dzięki czemu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. WITA-Bloc T20 WITA-Bloc T20 DN25 rozstaw osi: 90 mm Kvs 7,0 m3/h korpus: żeliwo grzyb obrotowy, pokrywa: mosiądz Ms58 wbudowane obejście (beipass) uszczelnienie grzyba: 2 x O-ring EPDM medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 zasilanie z prawej strony wyposażenie: - pompa obiegowa WITA - mieszacz 3- lub 4-drogowy (typu H6) - 4 półśrubunki 1 z uszczelkami EPDM - termometr zasilania i powrotu możliwość współpracy z siłownikiem WITA SM4 10Nm izolacja EPP (opcja dodatkowa) Pompa WITA-Bloc T20 3-drogowy z pompą U 35* U ,00 WITA-Bloc T20 3-drogowy z pompą U 55* U ,00 WITA-Bloc T20 3-drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T20 3-drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T20 3-drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T20 3-drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T20 3-drogowy z pompą Delta HE 55 HE ,00 WITA-Bloc T20 4-drogowy z pompą U 35* U ,00 WITA-Bloc T20 4-drogowy z pompą U 55* U ,00 WITA-Bloc T20 4-drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T20 4-drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T20 4-drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T20 4-drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T20 4-drogowy z pompą Delta HE 55 HE ,00 Wyposażenie WITA-Bloc Izolacja T20 / T40 (nie dotyczy WITA-Bloc z pompą Delta HE) ,60 Termometr do WITA-Bloc ,30 * dostępne do r 17

18 Technika mieszania WITA-Bloc T60 DN25 rozstaw osi: 120 mm Kvs 7,0 m3/h korpus: żeliwo grzyb obrotowy, pokrywa: mosiądz Ms58 wbudowane obejście (beipass) uszczelnienie grzyba: 2 x O-ring EPDM medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 zasilanie z prawej strony wyposażenie: - pompa obiegowa WITA - mieszacz 3- lub 4-drogowy (typu H6) - 4 półśrubunki 1 z uszczelkami EPDM - termometr zasilania i powrotu możliwość współpracy z siłownikiem WITA SM4 10Nm izolacja EPP (opcja dodatkowa) WITA-Bloc T60 Pompa WITA-Bloc T60 3-drogowy z pompą U 35* U ,00 WITA-Bloc T60 3-drogowy z pompą U 55* U ,00 WITA-Bloc T60 3-drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T60 3-drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T60 3-drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T60 3-drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T60 3-drogowy z pompą Delta HE 55 HE ,00 WITA-Bloc T60 4-drogowy z pompą U 35* U ,00 WITA-Bloc T60 4-drogowy z pompą U 55* U ,00 WITA-Bloc T60 4-drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T60 4-drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T60 4-drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T60 4-drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T60 4-drogowy z pompą Delta HE 55 HE ,00 Wyposażenie WITA-Bloc T60 Izolacja T ,60 Termometr do WITA-Bloc ,30 * dostępne do r 18

19 Technika mieszania WITA-Bloc T60-32 DN32 rozstaw osi: 120 mm Kvs: 9,0 m3/h korpus: żeliwo grzyb obrotowy, pokrywa: mosiądz Ms58 uszczelnienie grzyba: 2 x O-ring EPDM wbudowane obejście (beipass) medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 zasilanie z prawej strony wyposażenie: - pompa obiegowa WITA - mieszacz 3- lub 4-drogowy (typu H6) - 4 półśrubunki 1 1/4 z uszczelkami EPDM - termometr zasilania i powrotu możliwość współpracy z siłownikiem WITA SM4 10Nm izolacja EPP (opcja dodatkowa) WITA-Bloc T60-32 Pompa WITA-Bloc T drogowy z pompą U 35* U ,00 WITA-Bloc T drogowy z pompą U 55* U ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T drogowy z pompą Delta HE 55 HE ,00 WITA-Bloc T drogowy z pompą U 35* U ,00 WITA-Bloc T drogowy z pompą U 55* U ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T drogowy z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T drogowy z pompą Delta HE 35 HE ,00 WITA-Bloc T drogowy z pompą Delta HE 55 HE ,00 Wyposażenie WITA-Bloc T60 Izolacja T ,60 Termometr do WITA-Bloc ,30 * dostępne do r 19

20 Technika mieszania WITA-Bloc T60-R DN25 rozstaw osi: 120 mm Kvs: 7,0 m3/h korpus: żeliwo medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 zasilanie z prawej strony wyposażenie: - pompa obiegowa WITA - 4 półśrubunki 1 z uszczelkami EPDM - termometr zasilania i powrotu izolacja EPP (opcja dodatkowa) WITA-Bloc T60-R Pompa WITA-Bloc T60 R z pompą U 35* U ,00 WITA-Bloc T60 R z pompą U 55* U ,00 WITA-Bloc T60 R z pompą Delta Plus UE 35A UE 35A ,00 WITA-Bloc T60 R z pompą Delta Plus UE 55A UE 55A ,00 WITA-Bloc T60 R z pompą Delta Plus UE 75A* UE 75A ,00 WITA-Bloc T60 R z pompą Delta HE 35 HE ,00 WITA-Bloc T60 R z pompą Delta HE 55 HE ,00 Wyposażenie WITA-Bloc Izolacja T20 / T40 (nie dotyczy WITA-Bloc z pompą Delta HE) ,60 Izolacja T ,60 Termometr do WITA-Bloc ,30 * dostępne do r 20

21 Technika mieszania WMB grupa mieszająco-pompowa do regulacji temperatury zasilania / powrotu Trójdrogowa grupa mieszająco-pompowa WMB do regulacji temperatury zasilania przeznaczona dla małych i średnich układów instalacji centralnego ogrzewania. Dzięki inteligentnej konstrukcji umożliwia wykorzystanie niemal każdej dostępnej na rynku pompy cyrkulacyjnej o długości zabudowy 130 mm i przyłączu DN25. Kompaktową jednostkę tworzy współpracując z siłownikiem SM4-FR z wbudowanym regulatorem stałowartościowym, którego zadaniem jest utrzymywanie zadanej wartości temperatury na zasilaniu poprzez sterowanie 3-drogowym mieszaczem. Izolacja gratis! DN25 Kvs: 7,0 m3/h rozstaw osi: 120 mm medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar zakres obrotu grzyba: 90 możliwość współpracy z siłownikiem WITA SM4 wyposażenie: - mosiężny mieszacz 3-drogowy z obejściem (beipassem) - 1 element dystansowy stalowy z przyłączeniem powrotu - pompa obiegowa WITA (długość zabudowy 130 mm, DN25) - 2 zawory kulowe z termometrami zasilania i powrotu (z nakrętkami) - 2 półśrubunki 1 Ms z uszczelkami EPDM - izolacja EPP WMB Rozstaw osi mm Pompa WMB bez pompy (130 mm) 120 brak (130 mm) ,00 WMB z pompą Delta Plus UE 35A UE 35A ,00 WMB z pompą Delta Plus UE 55A UE 55A ,00 WMB z pompą Delta Plus UE 75A * 120 UE 75A ,00 WMB z pompą Delta HE HE ,00 WMB z pompą Delta HE HE ,00 WMB/TS grupa mieszająco-pompowa do regulacji temperatury zasilania / powrotu Trójdrogowa grupa mieszająco-pompowa WMB/TS do regulacji temperatury zasilania lub powrotu przeznaczona dla małych i średnich układów instalacji centralnego ogrzewania. Temperatura poddawana regulacji jest przekazywana do głowicy termostatycznej za pomocą czujnika kapilarnego i przez nią utrzymywana zgodnie z nastawioną wartością na poziomie stałym. Dzięki inteligentnej konstrukcji umożliwia wykorzystanie niemal każdej dostępnej na rynku pompy cyrkulacyjnej o długości zabudowy 130 mm i przyłączu DN25. WMB/TS Izolacja gratis! DN25 Kvs: 2,0 m3/h rozstaw osi: 120 mm medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar wyposażenie: - mosiężny mieszacz 3-drogowy z obejściem (beipassem) z głowicą termostatu - 1 element dystansowy stalowy z przyłączeniem powrotu - pompa obiegowa WITA (długość zabudowy 130 mm, DN25) - 2 zawory kulowe z termometrami zasilania i powrotu (z nakrętkami) - 2 półśrubunki 1 Ms z uszczelkami EPDM - izolacja EPP Rozstaw osi mm Pompa WMB/TS bez pompy (130 mm) 120 brak (130 mm) ,00 WMB/TS z pompą Delta Plus UE 35A UE 35A ,00 WMB/TS z pompą Delta Plus UE 55A UE 55A ,00 WMB/TS z pompą Delta Plus UE 75A * 120 UE 75A ,00 WMB/TS z pompą Delta HE HE ,00 WMB/TS z pompą Delta HE HE ,00 * dostępne do r 21

22 Technika mieszania WMB/R grupa pompowa do regulacji temperatury zasilania Grupa pompowa WMB/R do regulacji temperatury zasilania przeznaczona dla małych i średnich układów instalacji centralnego ogrzewania. Dzięki inteligentnej konstrukcji umożliwia wykorzystanie niemal każdej dostępnej na rynku pompy cyrkulacyjnej o długości zabudowy 130 mm i przyłączu DN25. Izolacja gratis! DN25 Kvs: 7,0 m3/h rozstaw osi: 120 mm wyposażenie: - 2 elementy dystansowe stalowe (222 mm oraz 90 mm) - pompa obiegowa WITA (długość zabudowy 130 mm, DN25) - 2 zawory kulowe z termometrami zasilania i powrotu (z nakrętkami) - 2 półśrubunki 1 Ms z uszczelkami EPDM - izolacja EPP medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar WMB/R Rozstaw osi mm Pompa WMB/R bez pompy (130 mm) 120 brak (130 mm) ,00 WMB/R z pompą Delta Plus UE 35A UE 35A ,00 WMB/R z pompą Delta Plus UE 55A UE 55A ,00 WMB/R z pompą Delta Plus UE 75A * 120 UE 75A ,00 WMB/R z pompą Delta HE HE ,00 WMB/R z pompą Delta HE HE ,00 * dostępne do r 22

23 Technika mieszania Rozdzielacz kotłowy stalowy C Rozdzielacze stalowe przeznaczone są dla małych i średnich instalacji centralnego ogrzewania i stosowane są dla ułatwienia montażu grup mieszająco-pompowych takich jak zespoły WITA-Bloc, WMB i innych, które posiadają rozstaw w osi 90 mm lub 120 mm. Rozdzielacz stalowy C DN25 wielkość komory: 60x60 mm lub 100x100 mm materiał: stal ST3S (gr. 3 mm) rozstaw osi: 90 mm, 120 mm medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar Rozdzielacz stalowy profil 60x60 (max moc grzewcza 40 kw) Rozstaw osi mm Przyłącze od strony źródła ciepła Przyłącze od strony instalacji Rozdzielacz C x60 90 GZ 1 GZ ,00 Rozdzielacz C x60 90 GZ 1 GZ ,00 Rozdzielacz C x60 90 GZ 1 GZ ,00 Rozdzielacz C x GZ 1 GZ ,00 Rozdzielacz C x GZ 1 GZ ,00 Rozdzielacz C x GZ 1 GZ ,00 Uchwyt 60x ,50 Rozdzielacz stalowy profil 100x100 (max moc grzewcza 120 kw) Rozstaw osi mm Przyłącze od strony źródła ciepła Przyłącze od strony instalacji Rozdzielacz C x GZ 1 1/2 GZ ,00 Rozdzielacz C x GZ 1 1/2 GZ ,00 Rozdzielacz C x GZ 1 1/2 GZ ,00 Rozdzielacz C x GZ 1 1/2 GZ ,00 Rozdzielacz C x GZ 1 1/2 GZ ,00 Rozdzielacz C x GZ 1 1/2 GZ ,00 Uchwyt 100x ,00 Z - zasilanie P - powrót 23

24 Technika mieszania Rozdzielacz kotłowy stalowy C z izolacją Rozdzielacze stalowe przeznaczone są dla małych i średnich instalacji centralnego ogrzewania i stosowane są dla ułatwienia montażu grup mieszająco-pompowych takich jak zespoły WITA-Bloc, WMB i innych, które posiadają rozstaw w osi 90 mm lub 120 mm. Rozdzielacz stalowy C z izolacją DN25 wielkość komory: 60x60 mm lub 100x100 mm materiał: stal ST3S (gr. 3 mm) rozstaw osi: 90 mm, 120 mm medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar izolacja - czarny EPP - 40 g/l Rozdzielacz stalowy z izolacją - profil 60x60 (max moc grzewcza - 40 kw) Rozstaw osi mm Przyłącze od strony źródła ciepła Przyłącze od strony instalacji Rozdzielacz C x60 z izolacją 90 GZ 1 GZ ,00 Rozdzielacz C x60 z izolacją 90 GZ 1 GZ ,00 Rozdzielacz C x60 z izolacją 90 GZ 1 GZ ,00 Rozdzielacz C x60 z izolacją 120 GZ 1 GZ ,00 Rozdzielacz C x60 z izolacją 120 GZ 1 GZ ,00 Rozdzielacz C x60 z izolacją 120 GZ 1 GZ ,00 Rozdzielacz stalowy z izolacją - profil 100x100 (max moc grzewcza kw) Rozstaw osi mm Przyłącze od strony źródła ciepła Przyłącze od strony instalacji Rozdzielacz C x100 z izolacją 90 GZ 1 1/2 GZ ,00 Rozdzielacz C x100 z izolacją 90 GZ 1 1/2 GZ ,00 Rozdzielacz C x100 z izolacją 90 GZ 1 1/2 GZ ,00 Rozdzielacz C x100 z izolacją 120 GZ 1 1/2 GZ ,00 Rozdzielacz C x100 z izolacją 120 GZ 1 1/2 GZ ,00 Rozdzielacz C x100 z izolacją 120 GZ 1 1/2 GZ Z - zasilanie P - powrót 24

25 Technika mieszania Rozdzielacz stalowy CN DN25 moc grzewcza: do 60 kw wielkość komory: 70x70 mm materiał: stal ST3S (gr. 3 mm) rozstaw osi: 90 mm medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar z izolacją UWAGA! Nie nadają się do montażu WITA-Bloc z izolacją. Rozdzielacz stalowy z izolacją profil 70x70 (max moc grzewcza 60 kw) Rozstaw osi mm Przyłącze od strony źródła ciepła Przyłącze od strony instalacji Rozdzielacz CN x70 z izolacją 90 GZ 1 1/2 GZ ,00 Rozdzielacz CN x70 z izolacją 90 GZ 1 1/2 GZ ,00 Z - zasilanie P - powrót 25

26 Technika mieszania Zwrotnica hydrauliczna Zwrotnica hydrauliczna przeznaczona do odseparowania instalacji kotłowej (układu wytwarzania ciepła) z pompą kotłową od obiegu instalacji centralnego ogrzewania. DN25, DN32 wielkość komory: 60x60 mm, 80x80 mm materiał: stal ST3S (gr. 3 mm) medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar Zwrotnica hydrauliczna Wielkość komory (mm) Max przepływ (m3/h) Max moc grzewcza (kw) Przyłącze Zwrotnica C x60 2,0 40 GW ,00 Zwrotnica C x60 3,5 50 GW 1 1/ ,00 Zwrotnica C x80 4,0 90 GW 1 1/ ,00 Zwrotnica hydrauliczna z izolacją Zwrotnica hydrauliczna przeznaczona do odseparowania instalacji kotłowej (układu wytwarzania ciepła) z pompą kotłową od obiegu instalacji centralnego ogrzewania. DN25, DN32 wielkość komory: 60x60 mm materiał: stal ST3S (gr. 3 mm) medium: woda lub woda glikol (max 50%) max ciśnienie robocze: 6 bar izolacja - czarny EPP - 40 g/l uchwyty w komplecie Zwrotnica hydrauliczna z izolacją Wielkość komory (mm) Max przepływ (m3/h) Max moc grzewcza (kw) Przyłącze Zwrotnica C60-25 z izolacją 60x60 2,0 40 GW ,00 Zwrotnica C60-32 z izolacją 60x60 3,5 50 GW 1 1/ ,00 26

27 Technika mieszania Pompowe zawory kulowe Pompowe zawory kulowe przeznaczone do bezpośredniego połączenia z pompą centralnego ogrzewania za pomocą nakrętki. Wyróżniają się 100% szczelnością, krótką zabudową oraz wysoką trwałością. Występują w wersji z zaworem zwrotnym i bez niego oraz z rączką stalową lub z rączką z tworzywa sztucznego pod termometr typu KLIK. PN20 DN25, DN32 materiał: mosiądz Ms58 niklowany uszczelnienie kuli: PTFE rączka: stal lakierowana, tworzywo sztuczne medium: woda lub woda glikol (max 50%) max temperatura wody: 120 C podłączenie: gwint wewnętrzny / nakrętka Pompowy zawór kulowy HP (bez nakrętki i uszczelki) Połączenie Kvs HP DN 25x25 GW 1 / nakrętka 1 1/2" ,00 HP DN 32x25 GW 1 1/4 / nakrętka 1 1/2" ,00 HP DN 32x32 GW 1 1/4 / nakrętka 2" ,00 Pompowy zawór kulowy HP-S z zaworem zwrotnym (bez nakrętki i uszczelki) Połączenie Kvs HP-S DN 25x25 GW 1 / nakrętka 1 1/2" ,00 HP-S DN 32x25 GW 1 1/4 / nakrętka 1 1/2" ,00 HP-S DN 32x32 GW 1 1/4 / nakrętka 2" ,00 Pompowy zawór kulowy HP/R z rączką pod termometr KLIK (bez nakrętki i uszczelki) Połączenie Kvs HP/R DN 25x25 GW 1 / nakrętka 1 1/2" ,00 HP/R DN 32x25 GW 1 1/4 / nakrętka 1 1/2" ,00 HP/R DN 32x32 GW 1 1/4 / nakrętka 2" ,00 Pompowy zawór kulowy HP-S/R z zaworem zwrotnym z rączką pod termometr KLIK (bez nakrętki i uszczelki) Połączenie Kvs HP-S/R DN 25x25 GW 1 / nakrętka 1 1/2" ,00 HP-S/R DN 32x25 GW 1 1/4 / nakrętka 1 1/2" ,00 HP-S/R DN 32x32 GW 1 1/4 / nakrętka 2" ,00 Wyposażenie pompowych zaworów kulowych Nakrętka GW 1 1/2 Ms ,70 Nakrętka GW 2 Ms ,70 Termometr KLIK ,50 27

28 Technika napędu Technika napędu Siłowniki WITA charakteryzują się kompaktową i wytrzymałą budową. Stosowane są w szczególności w technice grzewczej. Mogą zostać połączone ze znajdującymi w sprzedaży 3-punktowymi regulatorami. Skonstruowane zostały do współpracy z mieszaczami o średnicach znamionowych od DN15 do DN125. Siłowniki można zamontować na zaworach mieszających produkcji innych firm za pomocą adapterów. Siłownik SM 3 napięcie zasilania: 230V / 50 Hz, 24V / 50 Hz moment obrotowy: 15Nm, 30Nm kąt obrotu: 90 - ustawienie fabryczne czas obrotu o 90 : 150 s. klasa ochrony: I, IP40 temperatura otoczenia: 0 do 50 C odporne na zablokowania metalowe kółka zębate wałek napędowy z zabierakiem możliwość ręcznego wysprzęglenia przestawny kąt obrotu w zakresie w krokach co 15 łatwy montaż przy użyciu adapterów Siłownik SM 3 Czas otwarcia Napięcie Moment ObrotowyNm Siłownik SM 3-15 z adapterem nr 1 dla Minimix, H 150 sek./90 230V / 50Hz ,00 Siłownik SM 3-30 z adapterem nr 9 dla DAF, DYF 150 sek./90 230V / 50Hz ,00 Siłownik SM 3-30 z adapterem nr 9 dla DAF, DYF 150 sek./90 24V / 50Hz ,00 Adaptery przyłączeniowe do SM 3 Adapter Nr 1 uniwersalny dla mieszaczy WITA H, Viessmann (NW 32 50) ,00 Adapter Nr 3A dla mieszaczy Centra-Compact, Wilo-Mix-RS 25/ ,00 Adapter Nr 4 dla mieszaczy AXA, Viessmann DN ,00 Adapter Nr 5A dla mieszaczy ESBE, PAW, ACASO ,00 Adapter Nr 9 dla mieszaczy HEL - WITA DAF i DYF, Centra ZR i DR, Vaillant VRM3 - VRM ,00 Adapter Nr 10 dla mieszaczy WITA Minimix ,00 Adapter Nr 11 dla mieszaczy Centra DRU ,00 28

29 Technika napędu Siłownik SM 4 napięcie zasilania: 230V / 50 Hz, 24V / 50 Hz moment obrotowy: 6Nm, 10Nm kąt obrotu: 90 - ustawienie fabryczne czas obrotu o 90 : 60 s., 150 s., 210 s. klasa ochrony: II, IP40 temperatura otoczenia: 0 do 50 C odporne na zablokowania plastikowe i metalowe kółka zębate przewód przyłączeniowy: 2 m łatwa regulacja ręczna pozycja mieszacza wskazywana przez skalę regulacji ręcznej łatwy montaż przy użyciu adapterów dobór siłownika SM4: SM 4.6 (6Nm) - do zaworów mieszających Minimix 1/2-1 1/4 oraz typu H SM 4.10 (10Nm) - do zaworów mieszających Minimix 1 1/2-2 oraz WITA-Bloc Siłownik SM 4 Czas otwarcia Napięcie Moment ObrotowyNm SM 4.6 z adapterem nr 41A dla WITA Minimix, H 60 sek./90 230V / 50Hz ,00 SM 4.6 z adapterem nr 41A dla WITA Minimix, H 150 sek./90 230V / 50Hz ,00 SM 4.6 z adapterem nr 41A dla WITA Minimix, H 210 sek./90 230V / 50Hz ,00 SM 4.6 z adapterem nr 41A dla WITA Minimix, H 60 sek./90 24V / 50Hz ,00 SM 4.6 z adapterem nr 41A dla WITA Minimix, H 150 sek./90 24V / 50Hz ,00 SM 4.6 z adapterem nr 41A dla WITA Minimix, H 210 sek./90 24V / 50Hz ,00 SM 4.10 z adapterem nr 41A dla WITA Minimix, H 150 sek./90 230V / 50Hz ,00 SM 4.10 z adapterem nr 41A dla WITA Minimix, H 150 sek./90 24V / 50Hz ,00 Siłownik SM 44 napięcie zasilania: 230V / 50 Hz moment obrotowy: 6Nm, 10Nm kąt obrotu: 90 - ustawienie fabryczne czas obrotu o 90 : 150 s. klasa ochrony: II, IP40 temperatura otoczenia: 0 do 50 C odporne na zablokowania metalowe kółka zębate przewód przyłączeniowy: 2 m łatwa regulacja ręczna pozycja mieszacza wskazywana przez skalę regulacji ręcznej montaż na zaworach mieszających Minimix E poprzez EASY-Clip bez użycia narzędzi łatwy montaż przy użyciu adapterów możliwość ręcznego wysprzęglenia Siłownik SM 44 Czas otwarcia Napięcie Moment ObrotowyNm SM 44.6 z adapterem nr 441 dla WITA Minimix, H 150 sek./90 230V / 50Hz ,00 SM 44.6 z funkcją Easy-Clip dla WITA Minimix E 150 sek./90 230V / 50Hz ,50 SM z adapterem nr 441 dla WITA Minimix, H 150 sek./90 230V / 50Hz ,00 SM z funkcją Easy-Clip dla WITA Minimix E 150 sek./90 230V / 50Hz ,00 29
