1 ZESTAWY POMPOWE I PODZESPOŁY zawórk kulowy zawór różnicowy pompa GWARANCJA SZCZELNOŚCI - zawór kulowy filtrem CHARAKTERYSTYKA Zestaw pompowy z grawitacyjnym zaworem różnicowym służy do zabezpieczenia kotła na paliwo stałe przed nadmiernym wzrostem temperatury, a co za tym idzie ciśnienia, które mogą nastąpić w chwili awarii pompy lub braku zasilania. Zestaw za wyjątkiem pompy i zaworu różnicowego w całości wykonany jest ze złączek mosiężnych odpornych na korozję. Gwarantowana szczelność 1,0MPa ZALETY zestaw wykonany ze złączek mosiężnych zawór różnicowy z gumową kulą gwarancja szczelności

2 29 ZABEZPIECZENIE KOTŁA NA PALIWO STAŁE Spaliny popiołu i Powietrze pierwotne i wtórne 1 Regulator ciągu kominowego 2 Sterownik kotła 3 Zawór upustowy bezpieczeństwa termicznego 4 Zestaw pompowy z zaworem różnicowym grawitacyjnym 5 Zawór termostatyczny mieszający do zabezpieczenia temperatury powrotu Zawór kulowy odcinający 7 Naczynie wzbiorcze otwarte 8 Instalacja C.O. ZESTAWY POMPOWE I PODZESPOŁY

3 ZESTAWY POMPOWE I PODZESPOŁY ZR 1 - GWARANCJA SZCZELNOŚCI - zestaw pompowy z zaworem różnicowym Zestaw pompowy z grawitacyjnym zaworem różnicowym służy do zabezpieczenia kotła na paliwo stałe przed nadmiernym wzrostem temperatury, a co za tym idzie ciśnienia, które mogą nastąpić w chwili awarii pompy lub braku zasilania. Zestaw za wyjątkiem pompy i zaworu różnicowego w całości wykonany jest ze złączek mosiężnych odpornych na korozję. Gwarantowana szczelność 1,0MPa zestaw z pompą 25-0, zaworem różnicowym 1 ZR1x0Z zestaw z pompą 25-0, zaworem różnicowym 5/4 ZR2x0Z zestaw z pompą 25-0, zaworem różnicowym /4 ZR3x0Z ZR zawory różnicowe maksymalna chwilowa temperatura pracy 110 C maksymalne ciśnienie pracy 0,7MPa (7bar) możliwość pracy w pionie i w poziomie gumowa kula 2 lata gwarancji zawór różnicowy grawitacyjny 1 ZR zawór różnicowy grawitacyjny 5/4 ZR2 1 1 zawór różnicowy grawitacyjny /4 ZR zawór różnicowy grawitacyjny 2 ZR

4 ZESTAWY POMPOWE I PODZESPOŁY ZM32x40Z zestaw pompowy z trójdrogowym zaworem mieszającym Zestaw pompowy z 3-drogowym zaworem mieszającym służy do obniżenia temperatury w niskotemperaturowych obiegach grzewczych np. ogrzewanie podłogowe. Posiada termometry tarczowe w celu kontroli temperatury cieczy po zmieszaniu i temperatury na powrocie z instalacji. Zawór mieszający posiada możliwość zamontowania siłownika elektrycznego 230V. Gwarantowana szczelność 1,0MPa zestaw mieszający 1 z zaworem 3-drogowym, pompą ZM32x40Z 1 - ZM3 zawory 3-drogowe zawór 3-drogowy mieszający Rp3/4 - Kv.0 ZM zawór 3-drogowy mieszający Rp1 - Kv 8.0 ZM ZM4 zawory 4-drogowe zawór 4-drogowy mieszający Rp3/4 - Kv.0 ZM zawór 4-drogowy mieszający Rp1 - Kv 8.0 ZM SE siłownik elektryczny do zaworów ZM Zasilanie: 230V - 50Hz Pobór mocy: 2,5W Przewód: 1,5m - 3x0,5mm² 298

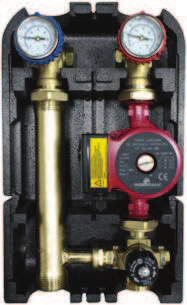

5 GRUPY MIESZAJĄCE GP0 1 - grupa pompowa GZ /4 Wyposażenie: pompa Weberman zawór kulowy odcinający zawory kulowe z zabudowanymi w uchwytach termometrami zawór zwrotny po stronie powrotu przyłącza dolne: GZ /4 pod płaską uszczelkę przyłącza górne: GW 1 NOWOŚĆ GMP grupa mieszająca do instalacji niskotemperaturowych. Wyposażenie: pompa Weberman , zawór 3-dr mieszający o przepływie kv = 10m 3 /h, z wbudowanym by-passem przystosowany do montażu siłownika elektrycznego SE230, zawory kulowe z zabudowanymi w uchwytach termometrami, zawór zwrotny po stronie powrotu przyłącza dolne: GZ /4 pod płaską uszczelkę przyłącza górne: GW 1 grupa mieszająca termostatyczna do instalacji niskotemperaturowych. Wyposażenie: pompa Weberman , termostatyczny zawór 3-dr mieszający o przepływie kv = 3,5m 3 /h, zawory kulowe z zabudowanymi w uchwytach termometrami, zawór zwrotny po stronie powrotu przyłącza dolne: GZ /4 pod płaską uszczelkę przyłącza górne: GW 1 GMPT

6 ROZDZIELACZE STALOWE ROZDZIELACZE RSI* STALOWE rozdzielacz stalowy z izolacją, zestawem mocującym, górne podłączenia ruchome /4, dolne GZ /4 pod płaską uszczelkę, przepływ 3m 3 /h 2 obwody RSI obwody RSI obwody RSI obwodów RSI obwodów RSI0 1 - RSIM* rozdzielacz stalowy z izolacją, zestawem mocującym, górne podłączenia GZ 1, dolne GZ /4 pod płaską uszczelkę, przepływ 3m 3 /h 2 obwody RSIM obwody RSIM obwody RSIM obwodów RSIM obwodów RSIM0 1 - * Towar na zamówienie okres realizacji do 5 tygodni 300

7 SPRZĘGŁA HYDRAULICZNE SPRZĘGŁA HYDRAULICZNE SHI* sprzęgło hydrauliczne stalowe, z izolacją,zestawem mocującym, przyłącza GZ /4 pod płaską uszczelkę przepływ 3m 3 /h SHI przepływ 4,5m 3 /h SHI RSHI* sprzęgło hydrauliczne z rozdzielaczem, z izolacją, zestawem mocującym, górne podłączenia ruchome /4, dolne GZ /4 pod uszczelkę płaską, przepływ 3m 3 /h 2 obwody RSHI obwody RSHI * Towar na zamówienie okres realizacji do 5 tygodni 301

8 AKCESORIA DO GRUP MIESZAJĄCYCH UCH-GP 1 - uchwyt montażowy do grup GP i GMP z kołkami rozporowymi NOWOŚĆ ZRC1 1 - zawór różnicy ciśnienia 2-,5 mh 2 O do grup GMP do montażu w grupach mieszających GMP ciśnienie otwarcia 0,2-0,5 bar NOWOŚĆ Schemat instalacji C.O. z zastosowaniem GP0, GMPT0, SHI30 oraz RSI02 Schemat instalacji C.O. oraz C.W.U. z zastosowaniem GP0, GMP02, SHI30 oraz RSI02 Schemat instalacji C.O. oraz C.W.U. z zastosowaniem GP0, GMPT0, GMP02 oraz RSHI02 1 Źródło ciepła 2 Sprzęgło hydrauliczne SHI30 3 Rozdzielacz RSI02 4 Grupa mieszająca termostatyczna GMPT0 5 Grupa mieszająca GP0 Ogrzewanie podłogowe 7 Instalacja C.O. 1 Źródło ciepła 2 Sprzęgło hydrauliczne SHI30 3 Rozdzielacz RSI03 4 Grupa mieszająca GP0 5 Grupa mieszająca GMP02 z siłownikiem SE230 Zasobnik na ciepłą wodę 7 Ogrzewanie podłogowe 8 Instalacja C.O. 1 Źródło ciepła 2 Sprzęgło - rozdzielacz RSHI03 3 Grupa mieszająca GP0 4 Grupa mieszająca termostatyczna GMPT0 5 Grupa mieszająca GMP02 Zasobnik na ciepłą wodę 7 Ogrzewanie podłogowe 8 Instalacja C.O
