1 Innowacyjne rozwiązania w zasięgu ręki Grupy pompowe Viteco do centralnego ogrzewania do instalacji solarnych

2 Grupy pompowe do centralnego ogrzewania i do instalacji solarnych Grupy pompowe to modułowe rozwiązania zapewniające cyrkulację czynnika w instalacji oraz regulację i kontrolę jego właściwości. Forma bloku złożonego z pompy oraz niezbędnej armatury pozwala na uporządkowanie kotłowni, jednocześnie oszczędzając czas instalatora. Wszystkie elementy są wykonane z trwałych i jakościowych materiałów oraz z dbałością o szczegóły, co zapewnia długoletnią i bezawaryjną ich pracę. Pompa obiegowa oraz niezbędna armatura zamknięte są w obudowie wykonanej z EPP, skutecznie ograniczającej straty ciepła. Grupy pompowe wykorzystuje się w instalacjach solarnych, systemach ogrzewania podłogowego oraz wszelkich innych układach sterowania ogrzewaniem i chłodzeniem. Grupy pompowe do centralnego ogrzewania wraz z osprzętem Grupy pompowe do instalacji solarnych 2

3 ENBOX MIX 3D PREMIUM - DN25 z zaworem 3-drogowym mieszającym i siłownikiem z zaworem 3-drogowym mieszającym bez siłownika Grupa pompowa do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w zawór trójdrogowy ESBE z siłownikiem z serii ARA6 (3-punktowy) zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX MIX 3D PREMIUM DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 metra i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C Zawór zwrotny z ręczną blokadą na niskim parametrze 7. Zawór 3-drogowy mieszający ESBE z płynnie regulowanym bypassem 8. Opcjonalnie: siłownik obrotowy z serii ARA6 (3-punktowy) współpracujący z zaworem mieszającym 9. Uchwyt ścienny 1. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze

4 Dane techniczne grupy pompowej ENBOX MIX 3D PREMIUM - DN25 Parametr Charakterystyka grup pompowych Wymiary 43 x 3 x 17 mm 16 ENBOX MIX 3D PREMIUM i CONSTANS DN25 Przyłącze: -strona instalacji -strona kotłowa GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar Medium Woda lub woda-glikol (max 5%) UPM3 FLEX 25-4 Rozstaw osi 125 mm Materiał uszczelniający EPDM Typ pompy Grundfos UPM3 Flex AS Długość montażowa pompy Napięcie zasilania 13 mm 23V ~5Hz Wskaźnik energochłonności, ENBOX MIX 3D PREMIUM i CONSTANS DN25 UPM3 FLEX 25-5 Maksymalny przepływ Materiał izolacji Skala termometrów bieg 1: 1,83 m 3 /h 2: 2,5 m 3 /h 3: 2,17 m 3 /h 4: 2,4 m 3 /h PWM: 2,4 m 3 /h Polipropylen spieniony EPP -12 C KVS zaworu mieszającego 8, Zawór zwrotny 1 szt ENBOX MIX 3D PREMIUM i CONSTANS DN UPM3 FLEX 25-6 Typ siłownika ESBE ARA6 (3-punktowy) Przepływ 3 ENBOX MIX 3D PREMIUM i CONSTANS DN UPM3 FLEX

5 ENBOX MIX 3D CONSTANS - DN25 z zaworem 3-drogowym mieszającym i siłownikiem stałotemperaturowym Grupa pompowa do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w zawór trójdrogowy ESBE z siłownikiem stałotemperaturowym z serii CRA111 o zakresie regulacji temperatury 5-95 C zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX MIX 3D CONSTANS DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 metra i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C Zawór zwrotny z ręczną blokadą na niskim parametrze 7. Zawór 3-drogowy mieszający ESBE z płynnie regulowanym bypassem 8. Zintegrowany siłownik CRA111 i sterownik do regulacji stałotemperaturowej w zakresie 5-95 C współpracujący z zaworem mieszającym 9. Uchwyt ścienny 1. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 11. ESBE z siłownikiem stałotemperaturowym z serii CRA111 o zakresie regulacji temperatury 5-95 C

6 Dane techniczne grupy pompowej ENBOX MIX 3D CONSTANS - DN25 Parametr Charakterystyka grup pompowych Wymiary 43 x 3 x 17 mm 16 ENBOX MIX 3D PREMIUM i CONSTANS DN25 Przyłącze: -strona instalacji -strona kotłowa GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar Medium Woda lub woda-glikol (max 5%) UPM3 FLEX 25-4 Rozstaw osi 125 mm Materiał uszczelniający EPDM Typ pompy Grundfos UPM3 Flex AS Długość montażowa pompy Napięcie zasilania 13 mm 23V ~5Hz Wskaźnik energochłonności, ENBOX MIX 3D PREMIUM i CONSTANS DN25 UPM3 FLEX 25-5 Maksymalny przepływ Materiał izolacji Skala termometrów bieg 1: 1,83 m 3 /h 2: 2,5 m 3 /h 3: 2,17 m 3 /h 4: 2,4 m 3 /h PWM: 2,4 m 3 /h Polipropylen spieniony EPP -12 C KVS zaworu mieszającego 8, Zawór zwrotny 1 szt ENBOX MIX 3D PREMIUM i CONSTANS DN UPM3 FLEX 25-6 Typ siłownika ESBE CRA Przepływ 3 ENBOX MIX 3D PREMIUM i CONSTANS DN UPM3 FLEX

7 ENBOX MIX 3D DN25 z zaworem 3-drogowym mieszającym i siłownikiem z zaworem 3-drogowym mieszającym bez siłownika Grupa pompowa do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w zawór trójdrogowy NV z siłownikiem Sintesi zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX MIX 3D DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 Mm) z przewodem zasilającym z wtyczką kątową o długości 1 m i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru - 12 C 9 6. Zawór zwrotny z ręczną blokadą na niskim parametrze 7. Zawór 3-drogowy mieszający NV z płynnie regulowanym bypassem 8. Opcjonalnie: siłownik obrotowy SINTESI współpracujący z zaworem mieszającym 9. Uchwyt ścienny 1. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 11. Izolacja wykonana z EPP (wym. 43 x 3 x 17 mm)

8 Dane techniczne grupy pompowej ENBOX MIX 3D DN25 Parametr Charakterystyka grup pompowych Wymiary Przyłącze: -strona instalacji -strona kotłowa 43 x 3 x 17 mm GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar Medium Woda lub woda-glikol (max 5%) Rozstaw osi 125 mm ENBOX MIX 3D- DN UPM3 FLEX 25-4 Materiał uszczelniający EPDM Typ pompy Grundfos UPM3 Flex AS ENBOX MIX 3D- DN25 Długość montażowa pompy Napięcie zasilania 13 mm 23V ~5Hz Wskaźnik energochłonności,2 Maksymalny przepływ Materiał izolacji Skala termometrów bieg 1: 1,68 m 3 /h 2: 1,89 m 3 /h 3: 2, m 3 /h 4: 2,21 m 3 /h PWM: 2,21 m 3 /h Polipropylen spieniony EPP -12 C KVS zaworu mieszającego 6, Zawór zwrotny Typ siłownika 1 szt. SINTESI ACTUATOR COMANDO A3 POINT ENBOX MIX 3D- DN UPM3 FLEX 25-5 UPM3 FLEX ENBOX MIX 3D- DN UPM3 FLEX

9 ENBOX SIMPLE - DN25 bez mieszacza Grupa pompowa bezpośredniego przepływu (bez mieszacza) do układów grzewczych o mocy do 75 kw. Grupa pompowa wyposażona jest w nowoczesną pompę Grundfos UPM3 Flex AS. Termometry w pokrętłach w zaworach kulowych pozwalają na kontrolę temperatury. Na niskim parametrze (powrocie z instalacji) zamontowany jest zawór zwrotny zapobiegający przepływowi wstecznemu. Całość grupy umieszczona jest w izolacji termicznej wykonanej z EPP ograniczającej straty ciepła. Dzięki zaprojektowaniu specjalnego uchwytu możliwe jest zamocowanie grupy pompowej bezpośrednio na ścianie. Elementy składowe grupy pompowej ENBOX SIMPLE - DN25 1. Pompa GRUNDFOS UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 m i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C 7 6. Zawór zwrotny z ręczną blokadą na niskim parametrze 7. Uchwyt ścienny 8. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 9. Część rurowa na wysokim parametrze 1. Izolacja wykonana z EPP (wym. 43 x 3 x 17 mm)

10 Dane techniczne grupy pompowej ENBOX SIMPLE - DN25 Parametr Charakterystyka grup pompowych Wymiary Przyłącze: -strona instalacji -strona kotłowa 43 x 3 x 17 mm GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar Medium Woda lub woda-glikol (max 5%) Rozstaw osi 125 mm UPM3 FLEX 25-4 Materiał uszczelniający EPDM 25 Typ pompy Grundfos UPM3 Flex AS Długość montażowa pompy 13 mm Napięcie zasilania 23V ~5Hz Wskaźnik energochłonności, UPM3 FLEX 25-5 Maksymalny przepływ bieg 1: 1,96 m 3 /h 2: 2,21 m 3 /h 3: 2,34 m 3 /h 4: 2,58 m 3 /h PWM: 2,58 m 3 /h Materiał izolacji Skala termometrów Zawór zwrotny Polipropylen spieniony EPP -12 C 1 szt UPM3 FLEX UPM3 FLEX

11 ENBOX TM356 - DN25 z zaworem termostatycznym 35-6 C Grupa pompowa TM356 DN 25 do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w termostatyczny zawór mieszający ESBE 35 C-6 C zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX TM356 - DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 m i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C 8 6. Zawór zwrotny z ręczną blokadą na niskim parametrze 7. 3-drogowy zawór termostatyczny ESBE z zakresem nastawy temperatury 35-6 C 8. Uchwyt ścienny 9. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 1. Izolacja wykonana z EPP (wym. 43 x 3 x 17 mm)

12 Dane techniczne grupy pompowej ENBOX TM356 - DN25 Parametr Charakterystyka grup pompowych Wymiary 43 x 3 x 17 mm 6 ENBOX TM356 - DN25 Przyłącze: -strona instalacji -strona kotłowa GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar UPM3 FLEX 25-4 Medium Woda lub woda-glikol (max 5%) Rozstaw osi 125 mm Materiał uszczelniający EPDM Typ pompy Grundfos UPM3 Flex AS ENBOX TM356 - DN25 Długość montażowa pompy Napięcie zasilania 13 mm 23V ~5Hz Wskaźnik energochłonności,2 Delta Ciśnienia [l/min] UPM3 FLEX 25-5 Maksymalny przepływ bieg 1: 1,5 m 3 /h 2: 1,2 m 3 /h 3: 1,27 m 3 /h 4: 1,42 m 3 /h PWM: 1,42 m 3 /h ENBOX TM356 - DN25 8 Materiał izolacji Polipropylen spieniony EPP 7 Skala termometrów -12 C KVS zaworu mieszającego 1,6 Zawór zwrotny 1 szt. Delta Ciśnienia [l/min] UPM3 FLEX 25-6 Zakres nastawy zaworu termostatycznego 35-6 C Delta Ciśnienia [[mbar] ENBOX TM356 - DN UPM3 FLEX

13 ENBOX TM243 - DN25 z zaworem termostatycznym 2-43 C Grupa pompowa TM243 DN 25 do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w termostatyczny zawór mieszający ESBE 2 C-43 C zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX TM243 - DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 m i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C 8 6. Zawór zwrotny z ręczną blokadą na niskim parametrze 7. 3-drogowy zawór termostatyczny ESBE z zakresem nastawy temperatury 2-43 C 8. Uchwyt ścienny 9. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 1. Izolacja wykonana z EPP (wym. 43 x 3 x 17 mm)

14 Dane techniczne grupy pompowej ENBOX TM243 - DN25 Parametr Charakterystyka grup pompowych Wymiary 43 x 3 x 17 mm 12 Przyłącze: -strona instalacji -strona kotłowa GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar Medium Woda lub woda-glikol (max 5%) Rozstaw osi 125 mm UPM3 FLEX 25-4 Materiał uszczelniający EPDM 14 Typ pompy Grundfos UPM3 Flex AS Długość montażowa pompy Napięcie zasilania 13 mm 23V ~5Hz Wskaźnik energochłonności,2 Maksymalny przepływ Materiał izolacji Skala termometrów bieg 1: 1,46 m 3 /h 2: 1,62 m 3 /h 3: 1,72 m 3 /h 4: 1,89 m 3 /h PWM: 1,89 m 3 /h Polipropylen spieniony EPP -12 C KVS zaworu mieszającego 3,2 Zawór zwrotny Zakres nastawy zaworu termostatycznego 1 szt C UPM3 FLEX 25-5 UPM3 FLEX UPM3 FLEX

15 ENBOX 4D - DN25 z zaworem 4-drogowym mieszającym i siłownikiem Grupa pompowa 4D - DN 25 z czterodrogowym zaworem mieszającym do systemów grzewczych to urządzenie przeznaczone do zastosowania w nowoczesnych i tradycyjnych kotłowniach. Jej konstrukcja wzbogacona w zawór czterodrogowy ESBE VRB142 zapewnia optymalizację pracy układu grzewczego, a zastosowana pompa Grundfos UPM3 minimalizuje zużycie energii. Dodatkową zaletą jest design urządzenia, przy tworzeniu którego zadbano zarówno o estetykę jak i stabilność oraz łatwość montażu. Elementy składowe grupy pompowej ENBOX 4D - DN25 1. Pompa Grundfos UPM3 FLEX AS , (długość montażowa 13 mm) z przewodem zasilającym z wtyczką kątową o długości 1 m i opcjonalnie z przewodem sygnału PWM 2. Zawór kulowy odcinający na wysokim parametrze z gniazdem termometru 3. Zawór kulowy odcinający na niskim parametrze z gniazdem termometru 4. Termometr kontaktowy na niskim parametrze o średnicy 5 mm, zakres pomiaru -12 C 5. Termometr kontaktowy na wysokim parametrze o średnicy 5 mm, zakres pomiaru -12 C 8 6. Zawór zwrotny z ręczną blokadą na niskim parametrze 7. 4-drogowy zawór mieszający z płynnie regulowanym bypassem ESBE VRB Uchwyt ścienny 9. Część rurowa (miedziana) z mosiężnymi złączkami na niskim parametrze 1. Izolacja wykonana z EPP (wym. 43 x 3 x 17 mm)

16 Dane techniczne grupy pompowej ENBOX 4D - DN25 Parametr Charakterystyka grup pompowych Wymiary 43 x 3 x 17 mm 18 ENBOX 4D - DN25 Przyłącze: -strona instalacji -strona kotłowa GW 1 /1 F GZ 5/4 /5/4 M Maksymalna temperatura pracy 11 C Dopuszczalne ciśnienie robocze 6 bar UPM3 FLEX 25-4 Medium Woda lub woda-glikol (max 5%) Rozstaw osi 125 mm Materiał uszczelniający EPDM Typ pompy Grundfos UPM3 Flex AS Długość montażowa pompy 13 mm Napięcie zasilania 23V ~5Hz Wskaźnik energochłonności, ENBOX 4D - DN25 UPM3 FLEX 25-5 Maksymalny przepływ bieg 1: 1,86 m 3 /h 2: 2,7 m 3 /h 3: 2,21 m 3 /h 4: 2,45 m 3 /h PWM: 2,45 m 3 /h Przeplyw [l/min] ENBOX 4D - DN25 Materiał izolacji Skala termometrów Polipropylen spieniony EPP -12 C KVS zaworu mieszającego 6,3 Zawór zwrotny 1 szt UPM3 FLEX 25-6 Materiał korpusu Mosiężne i stalowe komponenty ENBOX 4D - DN UPM3 FLEX

17 Rozdzielacz dla instalacji centralnego ogrzewania do mocy 6 kw Rozdzielacz jest przeznaczony dla instalacji centralnego ogrzewania do mocy 6 kw. Wykonany jest ze stali i zamknięty w izolacji z polipropylenu spienionego w celu ograniczenia strat ciepła. Stosowany jest do ułatwienia montażu grup pompowych. Umożliwia zastosowanie znacznie mniejszej ilości kształtek i rur koniecznych do wykonania obiegów urządzeń instalacyjnych. Pozwala to na oszczędność miejsca, czasu i kosztów instalacji. Dane techniczne Parametr 2-obiegowy rozdzielacz 6 kw 3-obiegowy rozdzielacz 6 kw Przepływ 2,58 m 3 /h 2,58 m 3 /h Moc grzewcza 6 kw (ΔT=2 C) 6 kw (ΔT=2 C) Długość rozdzielacza 59 mm 95 mm Podłączenie: strona instalacji GW 5/4 /5/4 F GW 5/4 /5/4 F Podłączenie: strona kotłowa GZ 6/4 /6/4 M GZ 6/4 /6/4 M Rozstaw osi: strona instalacyjna 125 mm 125 mm Rozstaw osi: strona kotłowa 19mm 55 mm Rozstaw uchwytów montażowych rozdzielacza 38 mm 695 mm Maksymalne ciśnienie 4 bar 4 bar Maksymalna temperatura zasilania 9 C 9 C Izolacja rozdzielacza EPP grubość 2 mm EPP grubość 2 mm 17

18 Rozdzielacz zintegrowany ze sprzęgłem hydraulicznym dla instalacji centralnego ogrzewania do mocy 6 kw Rozdzielacz zintegrowany ze sprzęgłem hydraulicznym jest przeznaczony dla instalacji centralnego ogrzewania do mocy 6 kw. Stosowany jest do ułatwiania montażu grup pompowych. Umożliwia zastosowanie znacznie mniejszej ilości kształtek i rur koniecznych do wykonania obiegów urządzeń instalacyjnych. Ponadto w urządzeniu znajduje się zintegrowane sprzęgło hydrauliczne, które spełnia następujące funkcje: rozdzielanie obiegu pierwotnego (kotłowego) od obiegu grzewczego, wyeliminowanie konieczności równoważenia obiegów kotłowego i grzewczego oraz utrzymanie niezależnych strumieni w obiegu kotła i obwodach grzewczych. Dane techniczne Parametr 2-obiegowy rozdzielacz zintegrowany ze sprzęgłem hydraulicznym 6kW 3-obiegowy rozdzielacz zintegrowany ze sprzęgłem hydraulicznym 6kW Przepływ 2,58 m 3 /h 2,58 m 3 /h Moc grzewcza 6 kw (ΔT=2 C) 6 kw (ΔT=2 C) Długość rozdzielacza 59 mm 95 mm Podłączenie: strona instalacji GW 5/4 /5/4 F GW 5/4 /5/4 F Podłączenie: strona kotłowa GZ 6/4 /6/4 M GZ 6/4 /6/4 M Podłączenie: dodatkowe króćce 2 x GW 1/2 2 x GW 1/2 Rozstaw osi: strona instalacyjna 125 mm 125 mm Rozstaw osi: strona kotłowa 38 mm 695 mm Rozstaw uchwytów montażowych rozdzielacza 19 mm 55 mm Maksymalne ciśnienie 4 bar 4 bar Maksymalna temperatura zasilania 9 C 9 C Izolacja rozdzielacza EPP grubość 2 mm EPP grubość 2 mm 18

19 Rozdzielacz dla instalacji centralnego ogrzewania do mocy 12 kw Rozdzielacz jest przeznaczony dla instalacji centralnego ogrzewania do mocy 12 kw. Wykonany jest ze stali i zamknięty w izolacji z polipropylenu spienionego w celu ograniczenia strat ciepła. Stosowany jest do ułatwienia montażu grup pompowych. Umożliwia zastosowanie znacznie mniejszej ilości kształtek i rur koniecznych do wykonania obiegów urządzeń instalacyjnych. Pozwala to na oszczędność miejsca, czasu i kosztów instalacji. 19

20 Dane techniczne Parametr 2-obiegowy rozdzielacz 12 kw 3-obiegowy rozdzielacz 12 kw Przepływ 5,3 m 3 /h 5,3 m 3 /h Moc grzewcza 12 kw (ΔT=2 C) 12 kw (ΔT=2 C) Długość rozdzielacza 612 mm 927 mm Podłączenie: strona instalacji GW 5/4 /5/4 F GW 5/4 /5/4 F Podłączenie: strona kotłowa GZ 6/4 /6/4 M GZ 6/4 /6/4 M Podłączenie: przyłącze boczne GZ 3/4 /3/4 M GZ 3/4 /3/4 M Rozstaw osi: strona instalacyjna 125 mm 125 mm Rozstaw osi: strona kotłowa 19 mm 19 mm Rozstaw uchwytów montażowych rozdzielacza 44 mm 44 mm Maksymalne ciśnienie 6 bar 6 bar Maksymalna temperatura zasilania 9 C 9 C Izolacja rozdzielacza EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm Parametr 4-obiegowy rozdzielacz 12kW 5-obiegowy rozdzielacz 12kW 6-obiegowy rozdzielacz 12kW Przepływ 5,3 m 3 /h 5,3 m 3 /h 5,3 m 3 /h Moc grzewcza 12 kw (ΔT=2 C) 12 kw (ΔT=2 C) 12 kw (ΔT=2 C) Długość rozdzielacza 1242 mm 1557 mm 1872 mm Podłączenie: strona instalacji GW 5/4 /5/4 F GW 5/4 /5/4 F GW 5/4 /5/4 F Podłączenie: strona kotłowa GZ 6/4 /6/4 M GZ 6/4 /6/4 M GZ 6/4 /6/4 M Podłączenie: przyłącze boczne GZ 3/4 /3/4 M GZ 3/4 /3/4 M GZ 3/4 /3/4 M Rozstaw osi: strona instalacyjna 125 mm 125 mm 125 mm Rozstaw osi: strona kotłowa 19 mm 19 mm 19 mm Rozstaw uchwytów montażowych rozdzielacza 63 mm 63 mm 82 mm Maksymalne ciśnienie 6 bar 6 bar 6 bar Maksymalna temperatura zasilania 9 C 9 C 9 C Izolacja rozdzielacza EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm 2

21 Sprzęgło hydrauliczne do mocy 12 kw Sprzęgło hydrauliczne to przepływowy rozdzielacz spełniający kilka funkcji: rozdzielania obiegu pierwotnego (kotłowego) od obiegu grzewczego, wyeliminowanie konieczności równoważenia obiegów kotłowego i grzewczego oraz utrzymanie niezależnych strumieni w obiegu kotła i obwodach grzewczych. Dane techniczne Parametr Przepływ 5,3 m 3 /h Moc grzewcza Długość sprzęgła Podłączenie: strona instalacji Podłączenie: strona kotłowa Podłączenie: przyłącze boczne Rozstaw osi: strona instalacyjna Rozstaw osi: strona kotłowa Maksymalne ciśnienie 12 kw (ΔT=2 ) 612 mm GZ 6/4 /6/4 M GW 6/4 /6/4 F GW 1/2 /1/2 F 19 mm 44 mm 6 bar Maksymalna temperatura zasilania 9 C Izolacja rozdzielacza EPS grubość 25 mm Płaszcz stalowy o grubości,6 mm 21

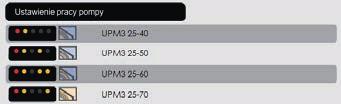

22 Pompa Grundfos UPM3 FLEX AS Zakres możliwości pompy UPM3: Optymalne dopasowanie kształtu dla łatwej dostępności Inteligentna konfiguracja Wysoka sprawność (przewyższa wymagania nadania Ekokształtu) Niezrównana niezawodność Pompa UPM3 jest przeznaczona dla wszystkich rodzajów zastosowań HVAC: Instalacje kotłowe Pompy ciepła Systemy solarne Zestawy grzewcze Systemy ciepłej wody użytkowej Systemy mikro CHP Interfejs pompy (panel przedni) jest zaprojektowany tak, aby obsługa i monitorowanie jej pracy było łatwe i zrozumiałe. Obsługa odbywa się za pomocą jednego przycisku. Za pomocą 5 lampek LED jesteśmy w stanie określić: wydajność pracy pompy, stan awarii pompy, ustawienie pracy pompy. 22

23 Solarna dwudrogowa grupa pompowa z pompą Grundfos UPM3 Solar Solarna grupa pompowa to urządzenie zapewniające i regulujące obieg cieczy solarnej (mieszanina glikolu propylenowego) pomiędzy kolektorami słonecznymi, a wymiennikiem solarnym c.w.u. Grupa pompowa składa się z pompy cyrkulacyjnej oraz urządzeń regulacyjno-pomiarowych. Można ją stosować zarówno do płaskich kolektorów słonecznych, jak i do kolektorów próżniowych. Zaletą solarnej dwudrogowej grupy pompowej jest to, że mamy możliwość kontroli temperatur czynnika grzewczego układu solarnego na zasilaniu i powrocie. Elementy składowe grupy pompowej Zawór kulowy z termometrem (wysoki parametr) 2. Zawór kulowy z termometrem (niski parametr) 3. Zawór bezpieczeństwa 6 bar 4. Grupa z manometrem 5. Pompa cyrkulacyjna Grundfos UPM3 Solar Rotametr z zaworami do napełniania i opróżniania instalacji solarnej 7. Separator powietrza z odpowietrznikiem 8. Przyłącze (3/4 x 3/4, gwint zewnętrzny)

24 Dane techniczne solarnej dwudrogowej grupy pompowej z pompą Grundfos UPM3 Solar Parametr Charakterystyka wydajności pompy UPM3 Solar Wymiary 42 x 3 x 15 Zakres temperatur -3 C -12 C, chwilowo 16 C Ciśnienie maksymalne Zakres pomiarowy Skala manometru Skala termometru: niski parametr/wysoki parametr Przyłącze 6 bar 1-6 l/min/2-12 l/min -1 bar -1 C, -16 C GZ 3/4' Typ pompy Grundfos UPM3 SOLAR Napięcie zasilania Długość montażowa pompy Materiał korpusu Materiał izolacji Elementy uszczelniające Medium 23V, 5/6 Hz 13 mm Mosiądz EPP EPDM Mieszanina nietoksycznego glikolu propylenowego, inhibitorów i barwnika Zużycie energii pompy UPM3 Solar

25 Solarna dwudrogowa grupa pompowa z pompą Grundfos UPM3 Solar Solarna grupa pompowa to urządzenie zapewniające i regulujące obieg cieczy solarnej (mieszanina glikolu propylenowego) pomiędzy kolektorami słonecznymi, a wymiennikiem solarnym c.w.u. Grupa pompowa składa się z pompy cyrkulacyjnej oraz urządzeń regulacyjno-pomiarowych. Można ją stosować zarówno do płaskich kolektorów słonecznych, jak i do kolektorów próżniowych. Zaletą solarnej dwudrogowej grupy pompowej jest to, że mamy możliwość kontroli temperatur czynnika grzewczego układu solarnego na zasilaniu i powrocie. Elementy składowe grupy pompowej 1. Zawór kulowy DN25 z zaworem zwrotnym i termometrem Grupa z manometrem i zaworem bezpieczeństwa 6 bar 3. Zawór kulowy DN25 z termometrem 4. Pompa solarna UPM3 Solar Rotametr 8-28 l/min z zaworami do napełniania i opróżniania instalacji solarnej 6. Separator powietrza z odpowietrznikiem 7. Izolacja grupy pompowej

26 Dane techniczne solarnej dwudrogowej grupy pompowej z pompą Grundfos UPM3 Solar Parametr Charakterystyka wydajności pompy UPM3 Solar Wymiary 42 x 3 x 15 Zakres temperatur Ciśnienie maksymalne Zakres pomiarowy Skala manometru Skala termometru (niski parametr) Skala termometru (wysoki parametr) Przyłącze Rozstaw przyłączy -3 C -13 C 6 bar 8-28 l/min -1 bar -12 C -16 C GZ 1' 125 mm Typ pompy Grundfos UPM3 SOLAR Zużycie energii pompy UPM3 Solar Napięcie zasilania Długość montażowa pompy Materiał korpusu Materiał izolacji Elementy uszczelniające Medium 23V, 5/6 Hz 13 mm Mosiądz EPP EPDM Mieszanina nietoksycznego glikolu propylenowego, inhibitorów i barwnika 26

27 Solarna dwudrogowa grupa pompowa z pompą Wilo Yonos Para ST 15/7. Solarna grupa pompowa to urządzenie zapewniające i regulujące obieg cieczy solarnej (mieszanina glikolu propylenowego) pomiędzy kolektorami słonecznymi, a wymiennikiem solarnym c.w.u. Grupa pompowa składa się z pompy cyrkulacyjnej oraz urządzeń regulacyjno-pomiarowych. Można ją stosować zarówno do płaskich kolektorów słonecznych, jak i do kolektorów próżniowych. Zaletą solarnej dwudrogowej grupy pompowej jest to, że mamy możliwość kontroli temperatur czynnika grzewczego układu solarnego na zasilaniu i powrocie. Elementy składowe grupy pompowej Zawór kulowy z termometrem (wysoki parametr) 2. Zawór kulowy z termometrem (niski parametr) 3. Zawór bezpieczeństwa 6 bar 4. Grupa z manometrem 5. Pompa cyrkulacyjna Wilo Yonos Para ST15/7. PWM2 6. Rotametr z zaworami do napełniania i opróżniania instalacji solarnej 7. Separator powietrza z odpowietrznikiem 8. Przyłącze (3/4 x 3/4, gwint zewnętrzny)

28 Dane techniczne solarnej dwudrogowej grupy pompowej z pompą Wilo Yonos Para ST 15/7. Parametr Charakterystyka wydajności pompy Yonos Para ST 15/7. Wymiary 42 x 3 x 15 Zakres temperatur -3 C -12 C - chwilowo 16 C Ciśnienie maksymalne 6 bar Zakres pomiarowy 1-6 l/min, 2-12 l/min Skala manometru -1 bar Skala termometru (niski parametr) -1 C Skala termometru (wysoki parametr) -16 C Przyłącze GZ 3/4' H/m ,5 1, 1,5 2, 2,5 3, 3,5 Q/m 3 /h Typ pompy Napięcie zasilania Długość montażowa pompy Materiał korpusu Materiał izolacji Elementy uszczelniające Wilo Yonos Para ST15/7. PWM2 23V, 5/6 Hz 13 mm Mosiądz EPP EPDM Zużycie energii pompy Yonos Para ST 15/7.,2,4,6, P 1 /W 4 max. Q/l/s Q/Igpm Medium Mieszanina nietoksycznego glikolu propylenowego, inhibitorów i barwnika 2,5 1, 1,5 2, 2,5 3, Q/m³/ h 28

29 Solarna dwudrogowa grupa pompowa z pompą prądu stałego Solarna grupa pompowa to urządzenie zapewniające i regulujące obieg cieczy solarnej (mieszanina glikolu propylenowego) pomiędzy kolektorami słonecznymi, a wymiennikiem solarnym c.w.u. Grupa pompowa składa się z pompy cyrkulacyjnej oraz urządzeń regulacyjno-pomiarowych. Można ją stosować zarówno do płaskich kolektorów słonecznych, jak i do kolektorów próżniowych. Zaletą solarnej dwudrogowej grupy pompowej jest to, że mamy możliwość kontroli temperatur czynnika grzewczego układu solarnego na zasilaniu i powrocie. Elementy składowe grupy pompowej Zawór kulowy z termometrem (wysoki parametr) 2. Zawór kulowy z temometrem (niski parametr) 3. Zawór bezpieczeństwa 6 bar 4. Grupa z manometrem 5. Pompa cyrkulacyjna na prąd stały Laing Ecocirc D5SOLAR - 38/7B 6. Rotametr z zaworami do napełniania i opróżniania instalacji solarnej 7. Separator powietrza z odpowietrznikiem 8. Nypel GZ 3/4 x GZ 3/

30 Dane techniczne solarnej dwudrogowej grupy pompowej z pompą prądu stałego Parametr Charakterystyka wydajności pompy D5 Solar 38/7B Wymiary 42 x 3 x 15 Zakres temperatur -3 C -13 C Ciśnienie maksymalne 6 bar Zakres pomiarowy 1-6 l/min Skala manometru -1 bar Skala termometru (niski parametr) -1 C Skala termometru (wysoki parametr) -16 C Przyłącze GZ 3/4' Ciśnienie [kpa] Typ pompy D5 Solar - 38/7B Długość montażowa pompy 65 mm Materiał korpusu Mosiądz,2,4,6,8 1, 1,2 1,4 1,6 Przepływ [m 3 /h] Materiał izolacji Elementy uszczelniające Medium EPP EPDM Mieszanina nietoksycznego glikolu propylenowego, inhibitorów i barwnika 3

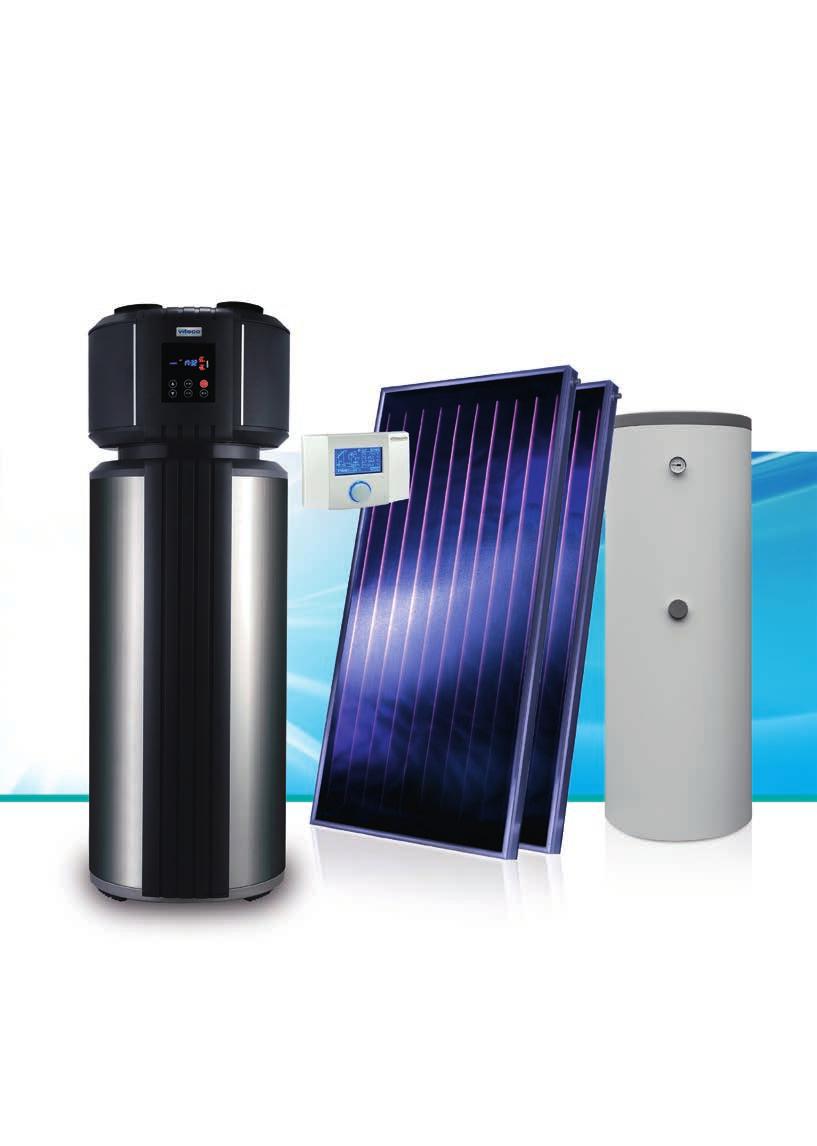

31 Systemy solarne i fotowoltaiczne Viteco Innowacyjne rozwiązania w zasięgu ręki

32 Dystrybutorzy towarów marki Viteco
