NOWOŚĆ. Cennik ROTH TQ. Zycie pełne energii. Thermotank Quadroline A B. Ważny od 1 września 2018

Transkrypt

1 NOWOŚĆ Cennik ROTH TQ Thermotank Quadroline A B Zycie pełne energii

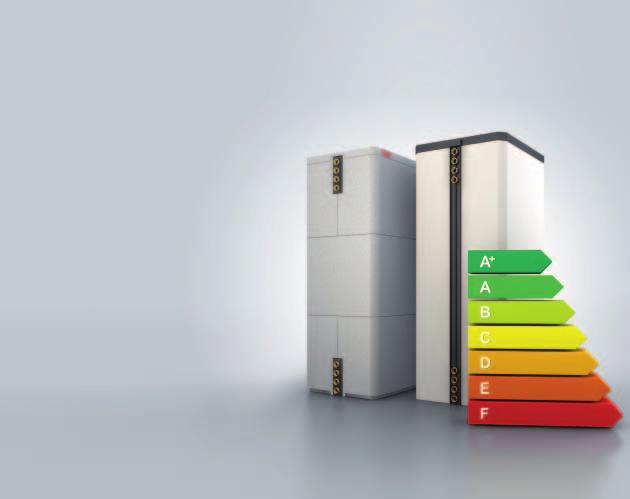

2 innowacyjny zasobnik z tworzywa sztucznego PIERWSZY NA ŚWIECIE odporny na ciśnienie zasobnik w technologii kompozytowej (tworzywo sztuczne wzmocnione włóknem szklanym) MADE IN GERMANY najlepsza jakość w oparciu o wieloletnie doświadczenie w pracy z tworzywem sztucznym BEZDYFUZYJNY poprzez specjalną budowę konstrukcji ścian z warstwą aluminium BEZKOROZYJNY wewnątrz i na zewnątrz dzięki zastosowaniu tworzywa sztucznego (PE-RT) BEZOBSŁUGOWY nie wymaga anody magnezowej OPTYMALNY ROZKŁAD TEMPERATURY dzięki innowacyjnej warstwowej konstrukcji poprzez ładowanie i pobór z górnej i dolnej strony zbiornika KOMPAKTOWY praktyczny kształt jest idealny do budynków modernizowanych i w nowym budownictwie oraz ogranicza ilość potrzebnego miejsca do minimum tradycyjny zasobnik stalowy 2

3 - bezpieczny, higieniczny sposób pracy 5 lat KOMPLETNA JEDNOSTKA DO RÓŻNYCH OBSZARÓW ZASTOSOWANIA m. in. jako zasobnik do instalacji c.w.u., bufor dla c.o., zasobnik solarny, kombi HIGIENICZNY SPOSÓB PRACY PRZY PODGRZEWANIU WODY UŻYTKOWEJ i wyeliminowane ryzyko Legionelli WYSOCE WYDAJNE MAGAZYNOWANIE CIEPŁA klasa efektywności energetycznej B lub A NOWOCZESNY DESIGN dopasowany do aktualnych trendów stylistycznych urządzeń wytwarzających ciepło KRÓĆCE 1 1/4 gotowe do podłączenia oraz tuleje do zamocowania czterech bądź ośmiu czujników, które mogą być umieszczone w pozycjach zależnych od zastosowania GWARANCJA WYTRZYMAŁOŚCI na najwyższym poziomie: odporność na stałe ciśnienie 3 bar i max temperaturę roboczą 90 C LEKKA KONSTRUKCJA ułatwia sprawne wniesienie zasobnika do budynku, nawet przy dużych pojemnościach zasobników, ze względu na ich niską masę (około 1/3 konwencjonalnego zasobnika ze stali), samodzielny transport przy dwóch osobach nie sprawia żadnego problemu do 3

4 Przykładowe schematy instalacji zastosowania zasobników Bufor TQ-P Zasobnik dzielony TQ-T Źródło ciepła z zasobnikiem TQ-P do instalacji ogrzewania podłogowego z buforem. Nie można stosować do c.w.u. Zasobnik solarny TQ-S Źródło ciepła z zasobnikiem TQ-T do instalacji ogrzewania podłogowego poprzez zasobnik dzielony (rozdzielenie hydrauliczne). Nie można stosować do c.w.u. Zasobnik c.w.u. TQ-TW Rozdzielenie Rozdzielenie c.w.u. c.w.u. Przyłączenie Przyłączenie z.w.u. z.w.u. Źródło ciepła z zasobnikiem solarnym TQ-S do wspomagania instalacji c.o. poprzez instalację solarną, instalacji ogrzewania podłogowego poprzez zasobnik dzielony (rozdzielenie hydrauliczne). Nie można stosować do c.w.u. Zasobnik c.w.u. i instalacji solarnej TQ-TWS Źródło ciepła z zasobnikiem TQ-TW do podgrzewu c.w.u., ogrzewania podłogowego. Zasobnik kombi c.w.u. TQ-TWK Rozdzielenie Rozdzielenie c.w.u. c.w.u. Rozdzielenie Rozdzielenie c.w.u. c.w.u. Przyłączenie Przyłączenie z.w.u. z.w.u. Przyłączenie Przyłączenie z.w.u. z.w.u. Źródło ciepła z zasobnikiem c.w.u. i instalacji solarnej TQ-TWS do podgrzewu c.w.u. poprzez instalację solarną, instalacji ogrzewania podłogowego. Zasobnik dzielony c.w.u. TQ-TWT Źródło ciepła z zasobnikiem kombi c.w.u. TQ-TWK, strefa c.w.u. i strefa buforowa, ogrzewanie podłogowe. Zasobnik kombi TQ-T Rozdzielenie Rozdzielenie c.w.u. c.w.u. Rozdzielenie Rozdzielenie c.w.u. c.w.u. Przyłączenie Przyłączenie z.w.u. z.w.u. Przyłączenie Przyłączenie z.w.u. z.w.u. Źródło ciepła z zasobnikiem dzielonym c.w.u. TQ-TWT, strefa c.w.u. i strefa buforowa, ogrzewanie podłogowe. Źródło ciepła z zasobnikiem kombi TQ-T, do podgrzewu c.w.u. i instalacji c.o. poprzez instalację solarną. 4

5 Porównanie kosztów magazynowania ciepła w zasobnikach Roth Quadroline PE-RT i kompozyt wydajna izolacja 100 mm Zasobnik Typ 1 stal nierdzewna izolacja 100 mm Inni Zasobnik Typ 2 stal emaliowana izolacja 100 mm Zasobnik Typ 3 stal emaliowana izolacja 80 mm Efektywność energetyczna Straty energii Waga Koszty nabycia Koszty utrzymania - Koszty energii Koszty całkowite nabycie + utrzymanie + koszty energii 1 rok 2 rok od 3. roku 5

6 Artykuł Opis artykułu Numer katalogowy Cena A bufor c.o. TQ-P Zastosowanie jako zasobnik przepływowy (2 króćce przyłączeniowe) 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie bufor c.o. TQ-P 325 l bufor c.o. TQ-P 325 l z płaszczem termicznym bufor c.o. TQ-P 325 l z płaszczem termicznym plus , , ,- H bufor c.o. TQ-P 500 l bufor c.o. TQ-P 500 l z płaszczem termicznym bufor c.o. TQ-P 500 l z płaszczem termicznym plus , , ,- A zasilanie instalacji grzewczej (wyjście) H zasilanie ze źródła ciepła (wejście) tuleje czujników Dane techniczne TQ-P 325 TQ-P 500 Wariant wykonania Opis Wymiary zewn. izolacji jednostki Bufor c.o. Długość/szer. mm 650 x x 780 Wysokość mm Średnica D mm Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temp. długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar 3 3 Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 Straty ciepła w trybie dyżurnym kwh/dzień 1,70 1,92 Klasa materiału bud. B2 B2 Klasa efektywności energet. B B Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,56 1,80 Klasa efektywności energet. z płaszczem term. B B Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,20 1,42 Klasa efektywności energet. z płaszczem termicznym plus A A TQ Thermotank Quadroline ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone 6

7 Artykuł Opis artykułu Numer katalogowy Cena A B bufor dzielony c.o. TQ-T Zastosowanie jako hydrauliczne rozdzielenie obiegu źródła ciepła od obiegu grzewczego (sprzęgło hydrauliczne) zintegrowany system ładowania warstwowego do optymalnego rozłożenia temperatury 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie bufor dzielony c.o. TQ-T 325 l bufor dzielony c.o. TQ-T 325 l z płaszczem termicznym bufor dzielony c.o. TQ-T 325 l z płaszczem termicznym plus , , ,- G H A powrót z instal. grzewczej B zasilanie instal. grzewczej G powrót do źródła ciepła H zasilanie ze źródła ciepła tuleje czujników bufor dzielony c.o. TQ-T 500 l bufor dzielony c.o. TQ-T 500 l z płaszczem termicznym bufor dzielony c.o. TQ-T 500 l z płaszczem termicznym plus bufor dzielony c.o. TQ-T 850 l bufor dzielony c.o. TQ-T 850 l z płaszczem termicznym bufor dzielony c.o. TQ-T 850 l z płaszczem termicznym plus , , , , , ,- Dane techniczne TQ-T 325 TQ-T 500 TQ-T 850 Wariant wykonania Opis Wymiary zewn. izolacji jednostki Bufor dzielony c.o. Długość/szer. mm 650 x x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temp. długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 4,5 Straty ciepła w trybie dyżurnym kwh/dzień B2 B2 B2 Klasa materiału bud. 1,70 1,92 2,45 Klasa efektywności energet. B B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,56 1,80 2,38 Klasa efektywności energet. z płaszczem term. B B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,20 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A A - TQ Thermotank Quadroline ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone 7

8 Artykuł Opis artykułu Numer katalogowy Cena A B E F G H A powrót z instal. grzewczej B zasilanie instal. grzewczej E zasilanie wymiennika sol (wejście) F powrót do wymiennika sol (wyjście) G powrót do źródła ciepła H zasilanie ze źródła ciepła tuleje czujników zasobnik solarny TQ-S Zastosowanie jako hydrauliczne rozdzielenie obiegu źródła ciepła od obiegu grzewczego (sprzęgło hydrauliczne) wysoce wydajny wymiennik ciepła ze stali szlachetnej do instalacji solarnej zintegrowany system ładowania warstwowego do optymalnego rozłożenia temperatury 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki brak możliwości zastosowania w instalacji c.w.u. panel dekoracyjny jako opcjonalne wyposażenie zasobnik solarny TQ-S 325 l zasobnik solarny TQ-S 325 l z płaszczem termicznym zasobnik solarny TQ-S 325 l z płaszczem termicznym plus zasobnik solarny TQ-S 500 l zasobnik solarny TQ-S 500 l z płaszczem termicznym zasobnik solarny TQ-S 500 l z płaszczem termicznym plus zasobnik solarny TQ-S 850 l zasobnik solarny TQ-S 850 l z płaszczem termicznym zasobnik solarny TQ-S 850 l z płaszczem termicznym plus , , , , , , , , ,- Dane techniczne TQ-S 325 TQ-S 500 TQ-S 850 Wariant wykonania Opis jednostki Zasobnik solarny Wymiary zewn. izolacji Długość/szer. mm 650 x x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry 310,5 485,5 794 Ciężar ca. kg Max dopuszczalna temperatura długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 4,5 Wymiennik solarny Powierzchnia czynna m 2 1,5 1,5 2,5 Max dopuszczalne ciśn. pracy bar Pojemność litry Max dopuszczalna powierzchnia kolektorów m 2 12,5 12,5 20 Klasa materiału bud. B2 B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,70 1,94 2,45 Klasa efektywności energet. B B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,56 1,80 2,38 Klasa efektywności energet. z płaszczem termicznym B B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,20 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A A - TQ Thermotank Quadroline ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone 8

9 Artykuł Opis artykułu Numer katalogowy Cena A B C D kombi c.w.u. TQ-TWK Zastosowanie do higienicznego podgrzewu wody użytkowej na zasadzie przepływu wysoce wydajny wymiennik ciepła ze stali szlachetnej do c.w.u. zintegrowany system ładowania warstwowego do optymalnego rozłożenia temperatury i rozdzielania strefy c.w.u. i ogrzewania 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie recyrkulacja jako opcjonalne wyposażenie kombi c.w.u. TQ-TWK 500 l kombi c.w.u. TQ-TWK 500 l z płaszczem term. kombi c.w.u. TQ-TWK 500 l z płaszczem term. plus , , ,- G H A powrót c.w.u. do źródła ciepła B zasilanie c.w.u. ze źródła ciepła C wyjście ciepłej wody D wejście ciepłej wody G powrót z instal. grzewczej H zasilanie instal. grzewczej tuleje czujników kombi c.w.u. TQ-TWK 850 l kombi c.w.u. 850 l z płaszczem term. kombi c.w.u. TQ-TWK 850 l z płaszczem term. plus , ,- Dane techniczne TQ-TWK 500 TQ-TWK 850 Wariant wykonania Zasobnik kombi c.w.u. Opis jednostki Wymiary zewn. izolacji Długość/szer. mm 780 x x 960 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temperatura długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar 3 3 Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 Wymiennik c.w.u., dane wydajności zgodnie z DIN 4706 Powierzchnia czynna m 2 5 7,5 Max dopuszczalne ciśn. pracy bar Pojemność ca. litry Punkt czerpania (zasobnik 65 C, 20 l/min., 38 C temp. czerpania) litry Współczynnik mocy N L ca.* 2,5 5,8 Wysokość przyłączy mm Klasa materiału bud. B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,94 2,45 Klasa efektywności energet. B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,80 2,38 Klasa efektywności energet. z płaszczem termicznym B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A - TQ Thermotank Quadroline * N L w odniesieniu do DIN przy 20 l/min oraz 45 C ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone 9

10 Artykuł Opis artykułu Numer katalogowy Cena A B C D E F G H A powrót c.w.u. do źródła ciepła B zasilanie c.w.u. ze źródła ciepła C wyjście ciepłej wody D wejście ciepłej wody E powrót do syst. rozdz. ciepła F zasilanie z syst. rozdz. ciepła G powrót do źródła ciepła H zasilanie ze źródła ciepła tuleje czujników bufor dzielony c.w.u. TQ-TWT Zastosowanie do higienicznego podgrzewania wody użytkowej na zasadzie przepływu. Wysoce wydajny wymiennik ciepła ze stali szlachetnej do podgrzewania c.w.u. zintegrowany system ładowania warstwowego do optymalnego rozłożenia temperatury i rozdzielania strefy wody pitnej i ogrzewania poprzez specjalny element hydrauliczne odłączenie 2 rury osłonowe do założenia do 4 czujników, pozycja zmienna; w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki płaszcz ozdobny jako opcjonalne wyposażenie recyrkulacja jako opcjonalne wyposażenie bufor dzielony c.w.u. TQ-TWT 500 l bufor dzielony c.w.u. TQ-TWT 500 l z płaszczem term. bufor dzielony c.w.u. TQ-TWT 500 l z płaszczem term. plus bufor dzielony c.w.u. TQ-TWT 850 l bufor dzielony c.w.u. TQ-TWT 850 l z płaszczem term. bufor dzielony c.w.u. TQ-TWT 850 l z płaszczem term. plus , , , , , ,- Dane techniczne TQ-TWT 500 TQ-TWT 850 Wariant wykonania Opis jednostki TQ Thermotank Quadroline * N L w odniesieniu do DIN przy 20 l/min oraz 45 C ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone Bufor dzielony c.w.u. Wymiary zewn. izolacji Długość/szer. mm 780 x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temperatura C Max dopuszczalne ciśn. bar 3 3 Max dopuszczalne ciśn. zasobnika/20 C** bar 4,5 4,5 Wymiennik c.w.u., dane wydajności zgodnie z DIN 4706 Powierzchnia czynna m 2 5 7,5 Max dopuszczalne ciśn. pracy bar Pojemność litry Punkt czerpania (zasobnik 65 C, 20 l/min., 38 C temp. czerpania) litry Współczynnik mocy N L ca.* 2,5 5,8 Wysokość przyłączy mm Klasa materiału bud. B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,94 2,45 Klasa efektywności energet. B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,80 2,38 Klasa efektywności energet. z płaszczem termicznym B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A - 10

11 Artykuł Opis artykułu Numer katalogowy Cena A B C D kombi c.w.u. i instalacji solarnej TQ-K Zastosowanie do higienicznego podgrzewu wody użytkowej na zasadzie przepływu 2 wysoce wydajne wymienniki ciepła ze stali szlachetnej do podgrzewu c.w.u. i instalacji solarnej zintegrowany system ładowania warstwowego do optymalnego rozłożenia temperatury 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie recyrkulacja jako opcjonalne wyposażenie E F G H A powrót c.w.u. do źródła ciepła B zasilanie c.w.u. ze źródła ciepła C wyjście ciepłej wody D wejście ciepłej wody E zasilanie wymiennika sol (wejście) F powrót z wymiennika sol (wyjście) G powrót do instal. grzewczej H zasilanie z instal. grzewczej tuleje czujników kombi c.w.u. i instalacji sol TQ-K 500 l kombi c.w.u. i instalacji sol TQ-K 500 l z płaszczem termicz. kombi c.w.u. i instalacji sol TQ-K 500 l z płaszczem term. plus kombi c.w.u. i instalacji sol TQ-K 850 l kombi c.w.u. i instalacji sol TQ-K 850 l z płaszczem term. kombi c.w.u. i instalacji sol TQ-K 850 l z płaszczem term. plus *Zasobnik TQ-K posiada możliwość podłączenia lancy cyrkulacyjnej z asortymentu uzupełniającego , , , , , ,- Dane techniczne TQ-K 500 TQ-K 850 Wariant wykonania TQ Thermotank Quadroline * N L w odniesieniu do DIN przy 20 l/min oraz 45 C ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone Zasobnik kombi c.w.u. i instalacji solarnej Opis jednostki Wymiary zewn. izolacji Długość/szer. mm 780 x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temp. długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar 3 3 Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 Wymiennik solarny Powierzchnia czynna m 2 1,5 2,5 Max dopuszczalne ciśn. pracy bar Pojemność litry 8 13 Max dopuszczalna powierzchnia kolektorów m 2 12,5 20 Wymiennik c.w.u., dane wydajności zgodnie z DIN 4706 Powierzchnia czynna m 2 5 7,5 Max dopuszczalne ciśn. pracy bar Pojemność ca. litry Punkt czerpania (zasobnik 65 C, 20 l/min., 38 C temp. czerpania) litry Współczynnik mocy N L ca.* 2,5 5,8 Wysokość przyłączy mm Klasa materiału bud. B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,94 2,59 Klasa efektywności energet. B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,80 2,42 Klasa efektywności energet. z płaszczem termicznym B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A - 11

12 Artykuł Opis artykułu Numer katalogowy Cena zasobnik c.w.u. TQ-TW B C D Zastosowanie do higienicznego podgrzewu wody użytkowej na zasadzie przepływu wysoce wydajny wymiennik ciepła ze stali szlachetnej do podgrzewu c.w.u. 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie recyrkulacja jako opcjonalne wyposażenie zasobnik c.w.u. TQ-TW 325 l zasobnik c.w.u. TQ-TW 325 l z płaszczem termicznym zasobnik c.w.u. TQ-TW 325 l z płaszczem termicznym plus , , ,- H zasobnik c.w.u. TQ-TW 500 l zasobnik c.w.u. TQ-TW 500 l z płaszczem termicznym zasobnik c.w.u. TQ-TW 500 l z płaszczem termicznym plus , , ,- B zasilanie c.w.u. ze źródła ciepła C wyjście ciepłej wody D wejście ciepłej wody H powrót c.w.u. ze źródła ciepła tuleje czujników zasobnik c.w.u. TQ-TW 850 l zasobnik c.w.u. TQ-TW 850 l z płaszczem termicznym zasobnik c.w.u. TQ-TW 850 l z płaszczem termicznym plus , , ,- *Zasobnik TQ-TW posiada możliwość podłączenia lancy cyrkulacyjnej z asortymentu uzupełniającego Dane techniczne TQ-TW 325 TQ-TW 500 TQ-TW 850 Wariant wykonania Zasobnik c.w.u. Opis jednostki Wymiary zewn. izolacji Długość/szer. mm 650 x x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry 302,5 478,5 771 Ciężar ca. kg Max dopuszczalna temp. długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 4,5 Wymiennik c.w.u., dane wydajności zgodnie z DIN 4706 Powierzchnia czynna m ,5 Max dopuszczalne ciśn. pracy bar Pojemność ca. litry Punkt czerpania (zasobnik 65 C, 20 l/min., 38 C temp. czerpania) litry Współczynnik mocy N L ca.* 2,8 4,3 7,0 Wysokość przyłączy mm Klasa materiału bud. B2 B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,70 1,92 2,45 Klasa efektywności energet. B B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,56 1,80 2,38 Klasa efektywności energet. z płaszczem termicznym B B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,20 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A A - TQ Thermotank Quadroline * N L w odniesieniu do DIN przy 20 l/min oraz 45 C ** badanie dopuszczone tylko wodą Zmiany techniczne zastrzeżone 12

13 Artykuł Opis artykułu Numer katalogowy Cena zasobnik c.w.u. i instalacji sol TQ-TWS Zastosowanie do higienicznego podgrzewu c.w.u. na zasadzie przepływu 2 wysoce wydajne wymienniki ciepła ze stali szlachetnej do podgrzewu c.w.u. oraz instalacji solarnej 2 rury osłonowe do założenia max 4 czujników, pozycja czujników zmienna w TQ 850 są 4 rury osłonowe (możliwych do 8 czujników) zdejmowana, wysokiej jakości izolacja z twardej pianki panel dekoracyjny jako opcjonalne wyposażenie recyrkulacja jako opcjonalne wyposażenie B C D zasobnik c.w.u. i instalacji sol TQ-TWS 325 l zasobnik c.w.u. i instalacji sol TQ-TWS 325 l z płaszczem term. zasobnik c.w.u. i instalacji sol TQ-TWS 325 l z płaszczem term. plus , , ,- E F H zasobnik c.w.u. i instalacji sol TQ-TWS 500 l zasobnik c.w.u. i instalacji sol TQ-TWS 500 l z płaszczem term. zasobnik c.w.u. i instalacji sol TQ-TWS 500 l z płaszczem term. plus , , ,- B zasilanie ze źródła ciepła C wyjście ciepłej wody D wejście ciepłej wody E zasilanie z wymiennika sol (wejście) F powrót do wymiennika sol (wyjście) H powrót ze źródła ciepła tuleje czujników zasobnik c.w.u. i instalacji sol TQ-TWS 850 l zasobnik c.w.u. i instalacji sol TQ-TWS 850 l z płaszczem term. zasobnik c.w.u. i instalacji sol TQ-TWS 850 l z płaszczem term. plus *Zasobnik TQ-TWS posiada możliwość podłączenia lancy cyrkulacyjnej z asortymentu uzupełniającego , , ,- Dane techniczne TQ-TWS 325 TQ-TWS 500 TQ-TWS 850 Wariant wykonania Zasobnik c.w.u. i instalacji solarnej Opis jednostki Wymiary zewn. izolacji Długość/szer. mm 650 x x x 970 Wysokość mm Średnica D mm x 790 Wysokość mm Wymiar w przechyle mm Pojemność zasobnika netto litry Ciężar ca. kg Max dopuszczalna temp. długotrwała zasobnika C Max dopuszczalne ciśn. pracy bar Max dopuszczalne ciśn. próbne zasobnika/20 C** bar 4,5 4,5 4,5 Wymiennik solarny Powierzchnia wężownicy solarnej m 2 1,5 1,5 2,5 Max dopuszczalne ciśn. pracy bar Pojemność litry Max dopuszczalna powierzchnia kolektorów m 2 12,5 12,5 20 Wymiennik c.w.u., dane wydajności zgodnie z DIN 4706 Powierzchnia czynna m ,5 Max dopuszczalne ciśn. pracy bar Pojemność ca. litry Punkt czerpania (zasobnik 65 C, 20 l/min., 38 C temp. czerpania) litry Współczynnik mocy N L ca.* 2,8 4,3 7,0 Wysokość przyłączy mm Klasa materiału bud. B2 B2 B2 Straty ciepła w trybie dyżurnym kwh/dzień 1,70 1,94 2,45 Klasa efektywności energet. B B - Straty ciepła z płaszczem term. w trybie dyżurnym kwh/dzień 1,56 1,80 2,38 Klasa efektywności energet. z płaszczem termicznym B B - Straty ciepła z płaszczem term. plus w trybie dyżurnym kwh/dzień 1,20 1,42 2,04 Klasa efektywności energet. z płaszczem termicznym plus A A - TQ Thermotank Quadroline * N L w odniesieniu do DIN przy 20 l/min oraz 45 C ** dopuszczone tylko badanie wodą Zmiany techniczne zastrzeżone 13

14 Asortyment uzupełniający Artykuł Opis artykułu Numer katalogowy Cena Grzałka z jednostką sterującą Roth TQ Grzałka zewnętrzna do podłączenia na zasilaniu celem podgrzania wody w zasobniku TQ. Zestaw zawiera grzałkę o mocy 9 kw (3 fazy 400V) oraz elektryczną skrzynkę przyłączeniową. W skrzynce znajduje się stycznik, do którego przyłączane są trzy fazy grzałki. Opcjonalnie grzałka może pracować jako element grzewczy o mocy 3 kw, 6 kw lub 9 kw, 3 kw na fazę. Dodatkowo znajdują się zaciski dla pompy cyrkulacyjnej i zewnętrznych sygnałów wejściowych z kotła, pompy ciepła lub sterownika systemu fotowoltaiki. Grzałka może być sterowana za pośrednictwem dowolnego źródła ciepła (kocioł lub pompa ciepła) lub przez sterownik systemu fotowoltaiki Lanca cyrkulacyjna Roth TQ Lanca cyrkulacyjna dł. ca. 1,8 m wykonana z rury falistej ze stali nierdzewnej, zawiera trójnik z mosiądzu z niską zawartością ołowiu. Przeznaczona dla TQ-TW 325, TQ-TWS 325, TQ-TW 500, TQ-TWS 500, TQ-K 500, TQ-TWK 500, TQ-TWT 500, TQ-TW 850, TQ-TWS 850, TQ-TWK 850, TQ-K 850, TQ-TWT ,- 350,- Nypel 1 ¼ Roth TQ Dwustronny nypel 1 ¼ z mosiądzu o niskiej zawartości ołowiu CW617N. Nypel moży być używany jako odpowiednik śrubunka 1 ¼ na zasobniku. Opakowanie: 1 szt. Nypel redukcyjny 1 ¼ na 1 Roth TQ Nypel redukcyjny 1 ¼ na 1 z mosiądzu o niskiej zawartości ołowiucw614n. Nypel moży być używany jako odpowiednik śrubunka 1 ¼ na zasobniku. Opakowanie: 1 szt ,- 49,- Płaszcze termiczne Płaszcz termiczny Roth TQ Płaszcz termiczny wykonany z PVC z deklem jako opcjonalne wyposażenie dla wszystkich wariantów i wielkości zasobników. Płaszcz termiczny, oprócz zmiany wizualnej, zapewnia redukcję strat ciepła w trybie dyżurnym. Kolor biały, grubość płaszcza wynosi 5 mm. Płaszcz termiczny Roth TQ 325 Płaszcz termiczny Roth TQ 500 Płaszcz termiczny Roth TQ 850 Opakowanie: 1 szt ,- 620,- 690,- Płaszcz termiczny plus Roth TQ Płaszcz termiczny wykonany z PCV ze zintegrowaną izolacją PS (grubość 30 mm) i deklem jako opcjonalne wyposażenie dla wszystkich wariantów i wielkości zasobników do osiągnięcia klasy efektywności energetycznej A. Kolor biały, grubość płaszcza włącznie z izolacją wynosi 35 mm. Płaszcz termiczny plus Roth TQ 325 Płaszcz termiczny plus Roth TQ 500 Płaszcz termiczny plus Roth TQ 850 Opakowanie: 1 szt ,- 880, ,- 14

15 Asortyment uzupełniający Artykuł Opis artykułu Numer katalogowy Cena Panel dekoracyjny Roth TQ Opcjonalne wyposażenie do zamontowania na zasobnik Roth Thermotank Quadroline (jednolita blenda bez otworów). Wysokość: 700 mm Szerokość: 360 mm Głębokość: 90 mm Opakowanie: 1 szt ,- Izolacja zewnętrzna Roth TQ 325 Część nr 1 Część nr 2 Część nr 3 Część nr ,- 82,- 82,- 41,- Izolacja zewnętrzna Roth TQ 500 Część nr 1 Część nr 2 Część nr 3 Część nr ,- 85,- 85,- 43,- Izolacja zewnętrzna Roth TQ 850 Część nr 1 Część nr 2 Część nr 3 Część nr ,- 136,- 136,- 55,- Teil 4 część EPS-Abdeckung 4 Teil 1 część EPS-Basisteil 1 hinten Teil 2 część EPS-Basisteil 2 vorne Teil 2 część EPS-Basisteil 2 vorne Teil 3 część EPS-Erweiterungsteile 3 Teil 1 EPS-Basisteil część 1 hinten 15

16 wytwarzanie e n e w o r g d i a d y s t r y b u c j a a gromadzenie Roth Eko-Obieg z energii i wody Wytwarzanie Systemy solarne Gromadzenie Systemy magazynowania > oleju opałowego > wody deszczowej Dystrybucja Systemy ogrzewania podłogowego Systemy rurowe > podłączenia grzejników > rozprowadzenia ciepłej i zimnej wody użytkowej ROTH POLSKA Sp. z o.o. ul. Osadnicza Zielona Góra tel. / fax tel. / fax service@roth-polska.com
