VIESMANN. VITOCELL 140-E/160-E Podgrzewacz do magazynowania wody grzewczej Pojemność od 750 do 950 litrów. Dane techniczne. VITOCELL 140-E Typ SEIA

Transkrypt

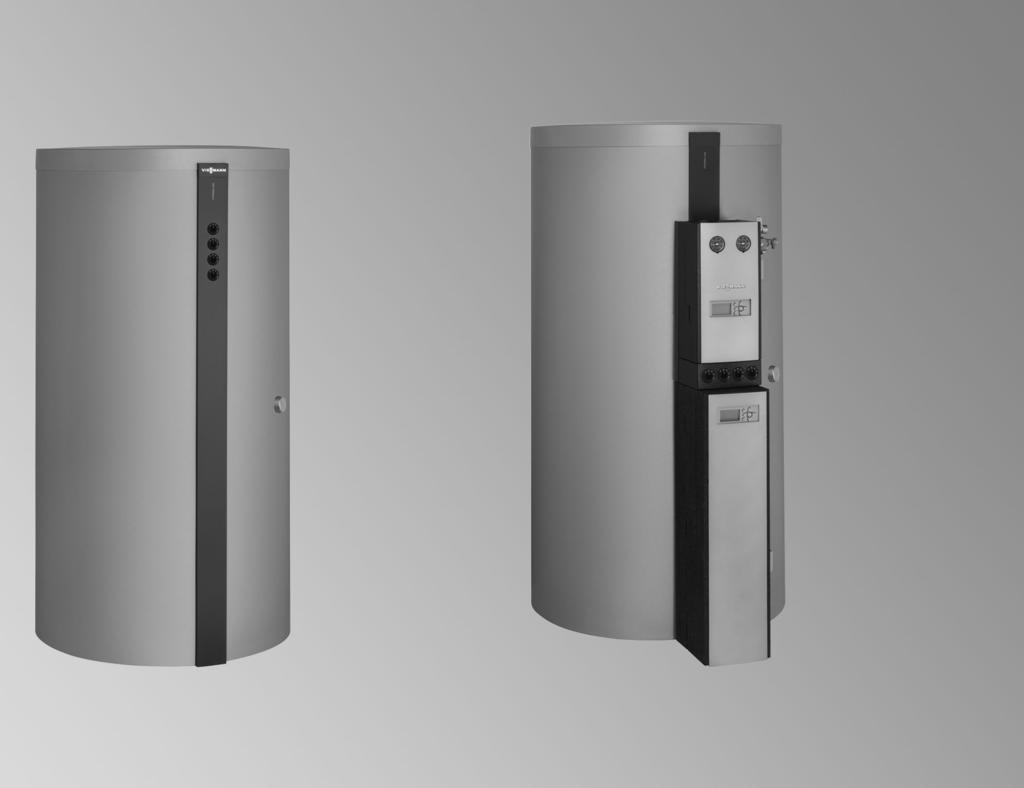

1 VIESMANN VITOCELL 140-E/160-E Podgrzewacz do magazynowania wody grzewczej Pojemność od 750 do 950 litrów Dane techniczne Numer katalog. i ceny: patrz cennik VITOCELL 140-E Typ SEIA Do magazynowania wody grzewczej w połączeniu z systemami solarnymi, pompami ciepła i kotłami na paliwo stałe. Z wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym zestawem pompowym Solar-Divicon. Wykonanie wg normy DIN VITOCELL 160-E Typ SESA Do magazynowania wody grzewczej w połączeniu z systemami solarnymi, pompami ciepła i kotłami na paliwo stałe. Z wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon. Wykonanie wg normy DIN /2014

2 Vitocell 140-E/160-E zalety w skrócie Uproszczona instalacja dzięki zintegrowanemu solarnemu wymiennikowi ciepła. Nie ma potrzeby instalacji dodatkowej pompy. Optymalizacja rozmieszczenia przyłączy dla kilku wytwornic ciepła włącznie z pompami ciepła i kotłami na paliwo stałe. Zwiększenie zysku solarnego dzięki dodatkowemu systemowi ładowania warstwowego ((Vitocell 160-E) umożliwia on przyspieszone wykorzystanie energii solarnej w górnej części podgrzewacza. Możliwość zintegrowania elektrycznego ogrzewania dodatkowego. Moduł świeżej wody do higienicznego podgrzewu wody użytkowej działający zasadzie przepływowego podgrzewacza wody dostarczany jako wyposażenie dodatkowe. Zestaw przyłączeniowy z Solar-Divicon do montażu na Vitocell dostępny jako wyposażenie dodatkowe. 2 VIESMANN VITOCELL 140-E/160-E

3 l Dane techniczne Do magazynowania wody grzewczej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe. Przystosowany do następujących instalacji: Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar (0,3 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Vitocell 140-E Vitocell 160-E Pojemność podgrzewacza l Nr rejestru DIN 0264/07E 0265/07E Pojemność solarnego wymiennika ciepła l Wymiary Długość (7) z izolacją cieplną a mm bez izolacji cieplnej mm Szerokość b mm Wysokość z izolacją cieplną c mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa z izolacją cieplną kg bez izolacji cieplnej kg Przyłącza (gwint zewnętrzny) Zasilanie wodą grzewczą i powrót wody R grzewczej Zasilanie i powrót wody grzewczej (solar) G Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 1,8 2,1 Ilość ciepła dyżurnego q BS kwh/24 h 1,63 1,67 1,63 1,67 (parametr znormalizowany) Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l HV1/EL HV2/TR1 TR2/ HV3/HR1 m HR2/TR3/ HR3/TR4 f e d c HVs/ELs HV a p n o b HR4/E k h g o b HR HRs HVs/HRs/ELs Vitocell 140-E (typ SEIA, 750 i 950 litrów) TR1-4 E EL Spust Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła VITOCELL 140-E/160-E VIESMANN 3

4 l Dane techniczne (ciąg dalszy) Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej Tabela wymiarów Vitocell 140-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm HV HV s TR Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika Czujnik temperatury lub regulator temperatury HV1/EL HV2/TR1 TR2/ HV3/HR1 HR2/TR3/ f e d m HR3/TR4 c HVs/ELs HV a p n HR4/E k h g HR HRs o b o b HVs/HRs/ELs TR1-4 Vitocell 160-E (typ SESA, 750 i 950 litrów) E Spust EL Odpowietrzanie EL s Odpowietrznik solarnego wymiennika ciepła Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s HV HV s TR Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika Czujnik temperatury lub regulator temperatury 4 VIESMANN VITOCELL 140-E/160-E

5 Dane techniczne (ciąg dalszy) Tabela wymiarów Vitocell 160-E Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Długość (7) bez izolacji o mm cieplnej p mm Opory przepływu ,7 0,6 0,5 0,4 0, , , ,0 50, , , ,0 Opór przepływu w mbar 2 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 kpa 0,2 0,1 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0, Strumień objętościowy wody grz w l/h Opory przepływu po stronie wody grzewczej Strata ciśnienia w mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, B A 2000 Przepływ objętościowy czynnika so l/h Opory przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l Stan fabryczny Podgrzewacz Vitocell 140-E, typ SEIA 750 i 950 litrów VITOCELL 140-E/160-E VIESMANN 5

6 Stan fabryczny (ciąg dalszy) Podgrzewacz buforowy wody grzewczej ze stali. 4 przyspawane tuleje zanurzeniowe 3 dodatkowe uchwyty do czujników temperatury lub dodatkowych czujników Nóżki regulacyjne Solarny wymiennik ciepła Odpowietrzanie wymiennika ciepła Solar Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - srebrny (vitosilber). Podgrzewacz Vitocell 160-E, typ SESA 750 i 950 litrów Podgrzewacz buforowy wody grzewczej ze stali. 4 przyspawane tuleje zanurzeniowe 3 dodatkowe uchwyty do czujników temperatury lub dodatkowych czujników Nóżki regulacyjne Wymiennik ciepła Solar z systemem ładowania warstwowego Odpowietrzanie wymiennika ciepła Solar Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - srebrny (vitosilber). Dane techniczne tulei zanurzeniowej Tuleja zanurzeniowa do wszystkich typów (750 i 950 litrów) 16 Tuleje zanurzeniowe są przyspawane do podgrzewacza buforowego wody grzewczej. 200 Wskazówki projektowe Grzałka elektryczna Grzałka wkręcana pochodząca od innego producenta na odcinku o długości min. 100 mm nie może być ogrzewana. Wytyczne projektowe Dalsze wskazówki odnośnie planowania i projektowania patrz wytyczne projektowe: Vitocal Vitosol Vitoligno/Vitolig Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody pitnej, natomiast podgrzewacze buforowe wody grzewczej wyłącznie do magazynowania wody o jakości wody pitnej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. 6 VIESMANN VITOCELL 140-E/160-E

7 Wyposażenie dodatkowe Grzałka elektryczna EHE Nr katalog. Z : Ustawiana moc grzewcza 2, 4 lub 6 kw Nr katalog. Z : Ustawiana moc grzewcza 4, 8 lub 12 kw Z zabezpieczającym ogranicznikiem temperatury i regulatorem temperatury. Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (średni stopień twardości, 2,5 mol/m 3 ). Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/50 Hz Klasa ochrony: IP 44 Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/szybki kw Znamionowe natężenie prądu A 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu z 10 na 60 C 750 l h 10,9 5,4 3,6 5,4 2,7 1,8 950 l h 12,5 6,3 4,2 6,3 3,1 2,1 Podgrzewacz buforowy wody grzewczej z grzałką elektryczną EHE Vitocell 140-E 160-E Pojemność podgrzewacza l Pojemność możliwa do podgrzania za pomocą grzałki l elektrycznej Minimalna odległość od ściany do montażu grzałki elektrycznej EHE 2/4/6 kw mm /8/12 kw mm Masa Vitocell kg Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg Vitocell 140-E z grzałką elektryczną EHE Vitocell 160-E z grzałką elektryczną EHE Solar-Divicon z zestawem przyłączeniowym Nr katalog. Z : Z modułem regulatora systemów solarnych (typ SM1) Nr katalog. Z : Z Vitosolic 100 (typ SD1) Nr katalog. Z : Bez regulatora solarnego VITOCELL 140-E/160-E VIESMANN 7

8 Wyposażenie dodatkowe (ciąg dalszy) a b c d A W pełni wyposażony zestaw do podłączenia po stronie solarnej do solarnego wymiennika ciepła podgrzewacza buforowego wody grzewczej. Solar-Divicon, typ PS10 (stacja pomp dla obiegu kolektora) do montażu podgrzewacza z pompą obiegową o dużej wydajności z regulacją obrotów. Wstępnie zmontowane orurowanie z dwuzłączami rurowymi do Vitocell. Wersja z modułem regulatora systemów solarnych (typ SM1), z Vitosolic 100 (typ SD1) lub bez regulatora solarnego. Tabela wymiarów Pojemność l podgrzewacza a mm b mm c mm d mm Wskazówka W celu zamontowania zestawu pompowego Solar-Divicon należy przykręcić kolana rurowe A do przedniej strony podgrzewacza buforowego. Vitotrans 353 Nr katalog. Z : Typ PZS Nr katalog. Z : Typ PZM Moduł świeżej wody z pompą cyrkulacyjną b a c d Kompaktowa i w pełni gotowa stacja do komfortowego podgrzewu wody użytkowej na zasadzie podgrzewacza przepływowego do montażu w podgrzewaczu. Ze zintegrowanym, wstępnie okablowanym i wstępnie ustawionym regulatorem do ustawiania pożądanej temperatury ciepłej wody użytkowej. Z wysokowydajnym płytowym wymiennikiem ciepła o dużym przekroju do niskiej temperatury na powrocie. Z zestawem do rozdzielania powrotu do rozdziału wody na powrocie do podgrzewacza buforowego w zależności od temperatury dzięki funkcji regulacji temperatury. Z przetwornikiem pomiarowym strumienia objętości do dokładnego pomiaru przepływu w obiegu wody użytkowej. Z pompą obiegową o wysokiej wydajności z regulacją obrotów do obiegu pierwotnego i wtórnego. Z zaworami odcinającymi ze zintegrowanym zaworem zwrotnym Z gotowym wspornikiem montażowym, przewodami rurowymi i łącznikami do podłączenia do podgrzewacza. Dokładne informacje patrz arkusz danych Vitotrans 353. Vitotrans 353 Typ PZS PZM Pojemność podgrzewacza l 750/ /950 a mm b mm c mm d mm Masa kg Ilość pobierana l/min Regulator temperatury Nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej 8 VIESMANN VITOCELL 140-E/160-E

9 Wyposażenie dodatkowe (ciąg dalszy) W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Zakres ustawień 30 do 60 C, z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR 1168 Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Termometr Nr katalog Do zabudowy w izolacji cieplnej w przypadku podgrzewaczy o pojemności 750 i 950 litrów. Wskazówka Do odczytu profilu temperatury do podgrzewacza można wbudować do 4 termometrów (np. w połączeniu z kotłami na paliwo stałe) VITOCELL 140-E/160-E VIESMANN 9
