1 NEMO OUTDOOR NARZĘDZIE DO POMIARÓW INTERFEJSU RADIOWEGO TETRA Perfecting Wireless Communications

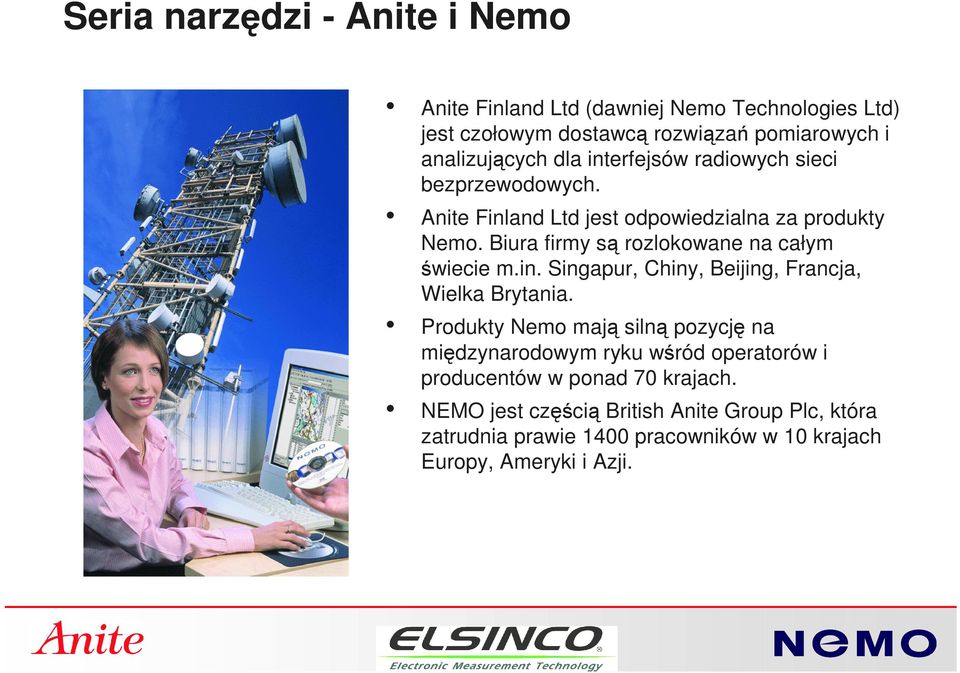

2 Seria narzędzi - Anite i Nemo Anite Finland Ltd (dawniej Nemo Technologies Ltd) jest czołowym dostawcą rozwiązań pomiarowych i analizujących dla interfejsów radiowych sieci bezprzewodowych. Anite Finland Ltd jest odpowiedzialna za produkty Nemo. Biura firmy są rozlokowane na całym świecie m.in. Singapur, Chiny, Beijing, Francja, Wielka Brytania. Produkty Nemo mają silną pozycję na międzynarodowym ryku wśród operatorów i producentów w ponad 70 krajach. NEMO jest częścią British Anite Group Plc, która zatrudnia prawie 1400 pracowników w 10 krajach Europy, Ameryki i Azji.

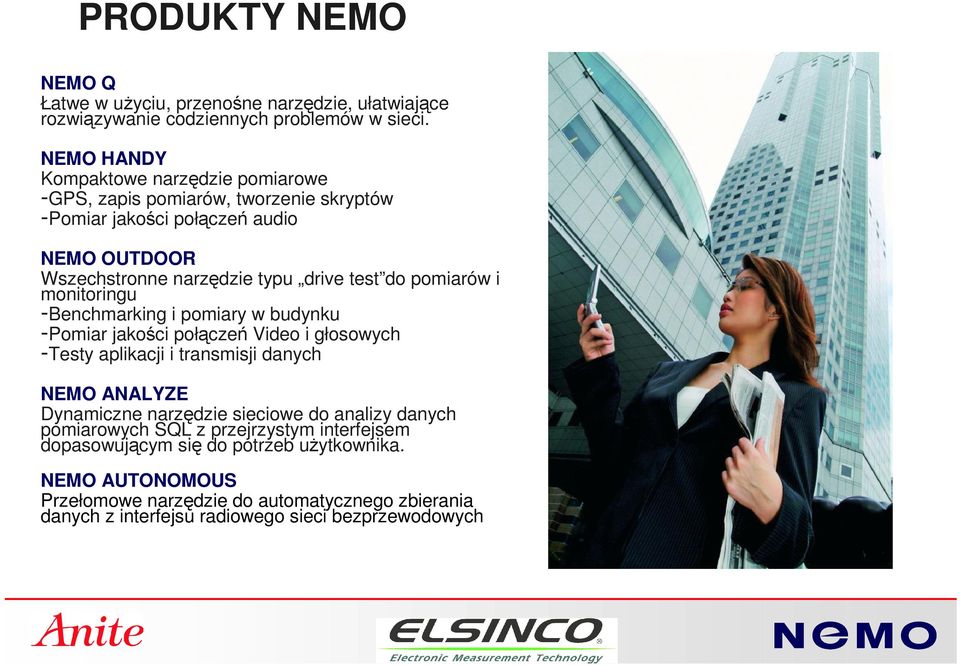

3 PRODUKTY NEMO NEMO Q Łatwe w użyciu, przenośne narzędzie, ułatwiające rozwiązywanie codziennych problemów w sieci. NEMO HANDY Kompaktowe narzędzie pomiarowe -GPS, zapis pomiarów, tworzenie skryptów -Pomiar jakości połączeń audio NEMO OUTDOOR Wszechstronne narzędzie typu drive test do pomiarów i monitoringu -Benchmarking i pomiary w budynku -Pomiar jakości połączeń Video i głosowych -Testy aplikacji i transmisji danych NEMO ANALYZE Dynamiczne narzędzie sieciowe do analizy danych pomiarowych SQL z przejrzystym interfejsem dopasowującym się do potrzeb użytkownika. NEMO AUTONOMOUS Przełomowe narzędzie do automatycznego zbierania danych z interfejsu radiowego sieci bezprzewodowych

4 NEMO OUTDOOR towarzyszy rozwojowi usług i technologii Nemo Outdoor jest wszechstronnym narzędziem typu drive test do pomiarów i monitoringu interfejsu radiowego sieci bezprzewodowych Za pomocą Nemo Outdoor operatorzy mogą wykonywać wielorakie pomiary w różnych sieciach jednocześnie. Obsługuje sieci TETRA, TDMA, AMPS, cdmaone, GSM, GPRS, EDGE, WCDMA, CDMA2000, DVB-H, HSUPA, HSDPA, i UMA.

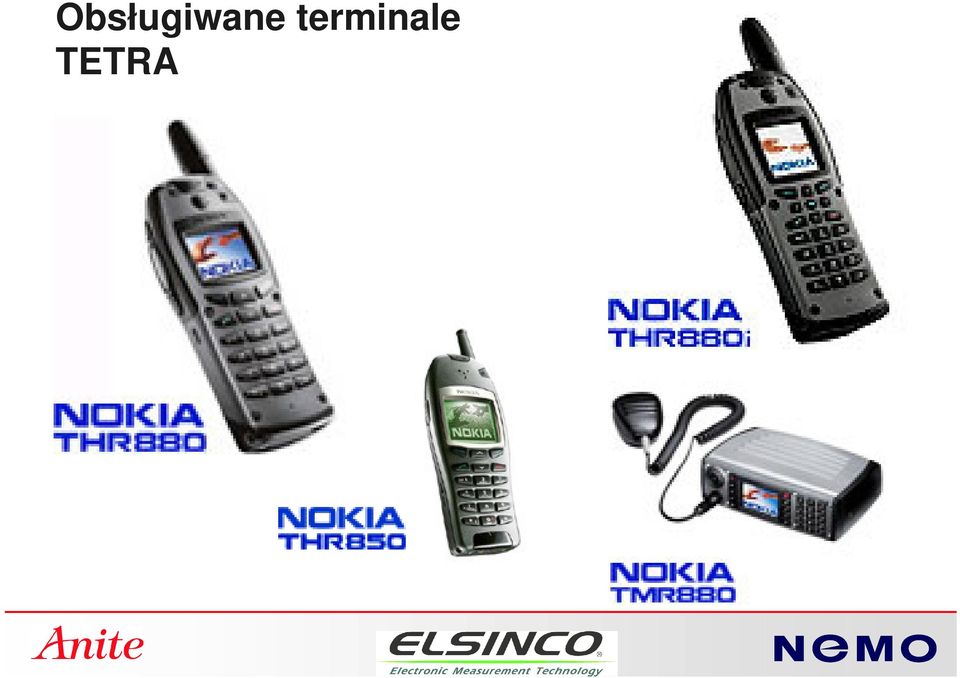

5 Obsługiwane terminale TETRA

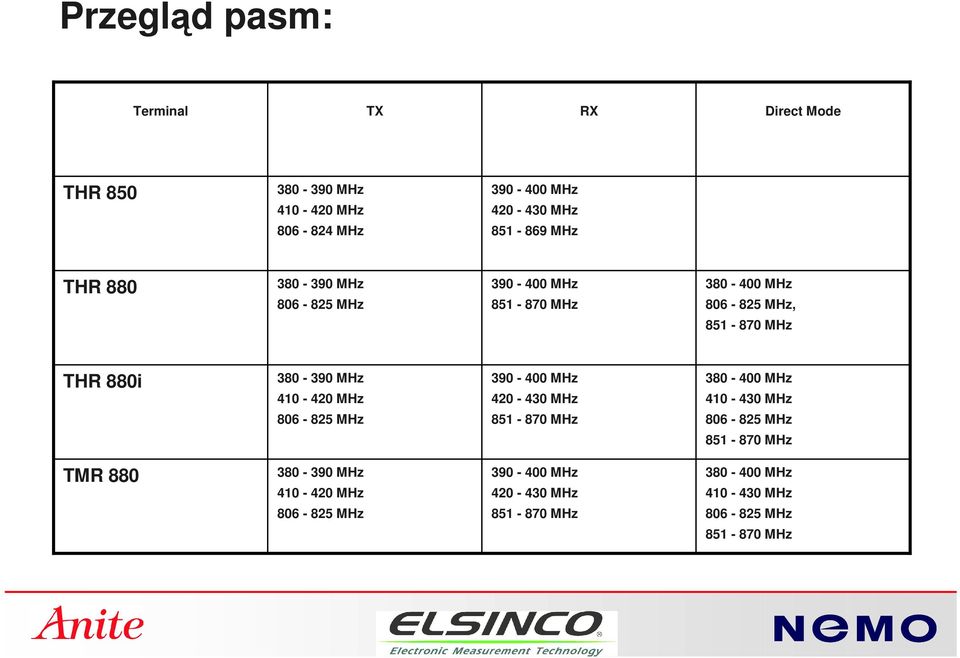

6 Przegląd pasm: Terminal TX RX Direct Mode THR MHz MHz MHz MHz MHz MHz THR MHz MHz MHz MHz MHz MHz, MHz THR 880i MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz TMR MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz

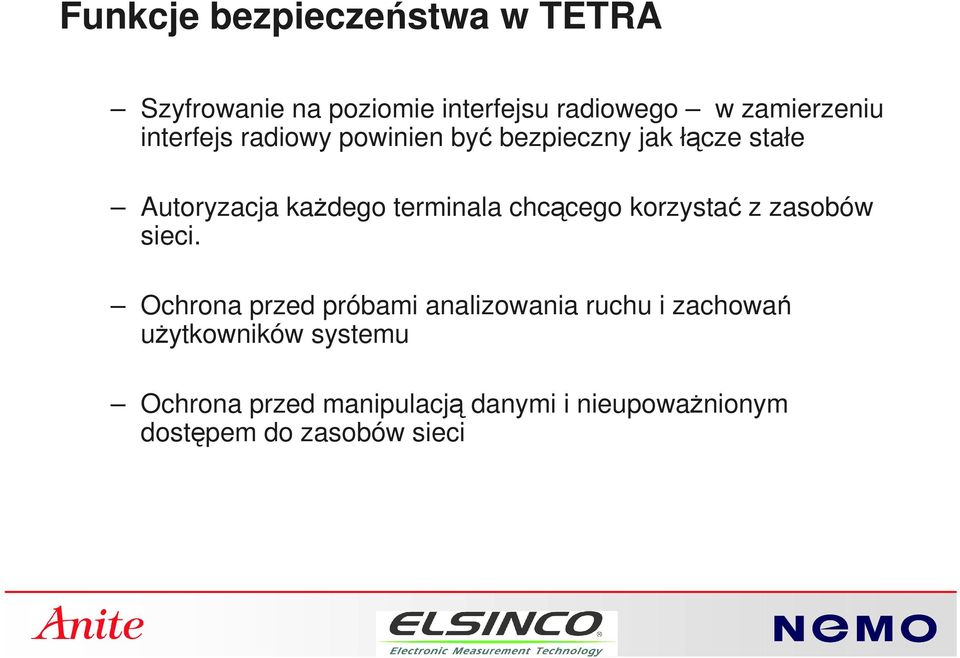

7 Funkcje bezpieczeństwa w TETRA Szyfrowanie na poziomie interfejsu radiowego w zamierzeniu interfejs radiowy powinien być bezpieczny jak łącze stałe Autoryzacja każdego terminala chcącego korzystać z zasobów sieci. Ochrona przed próbami analizowania ruchu i zachowań użytkowników systemu Ochrona przed manipulacją danymi i nieupoważnionym dostępem do zasobów sieci

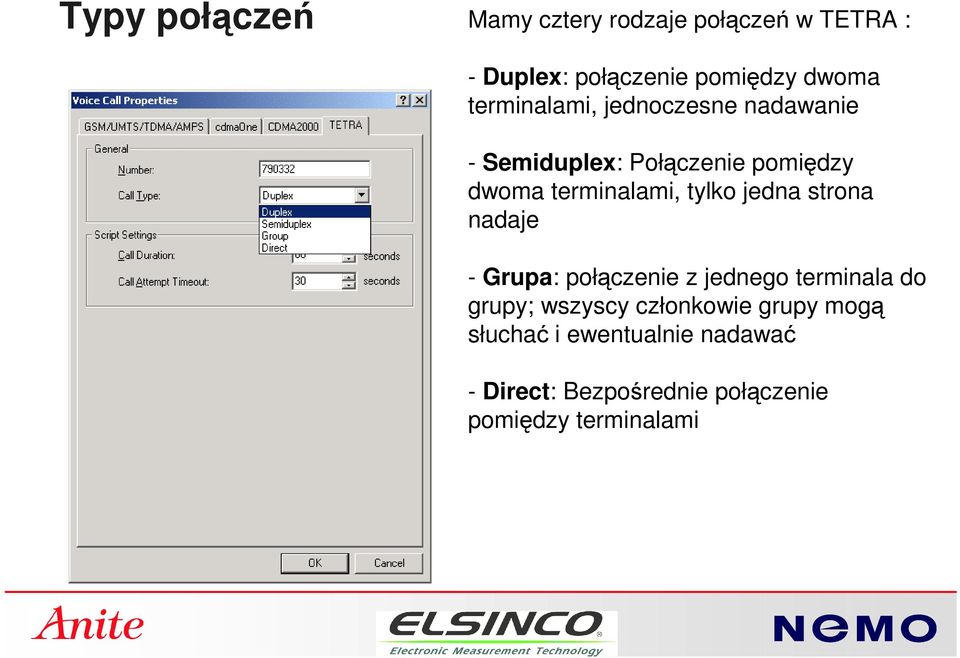

8 Typy połączeń Mamy cztery rodzaje połączeń w TETRA : - Duplex: połączenie pomiędzy dwoma terminalami, jednoczesne nadawanie - Semiduplex: Połączenie pomiędzy dwoma terminalami, tylko jedna strona nadaje - Grupa: połączenie z jednego terminala do grupy; wszyscy członkowie grupy mogą słuchać i ewentualnie nadawać - Direct: Bezpośrednie połączenie pomiędzy terminalami

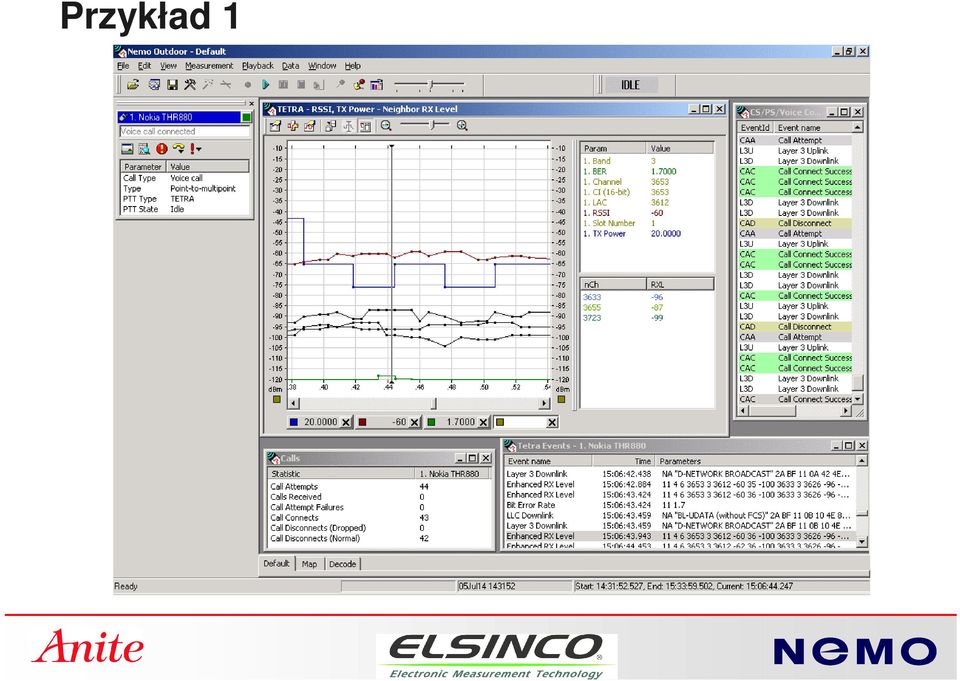

9 Przykład 1

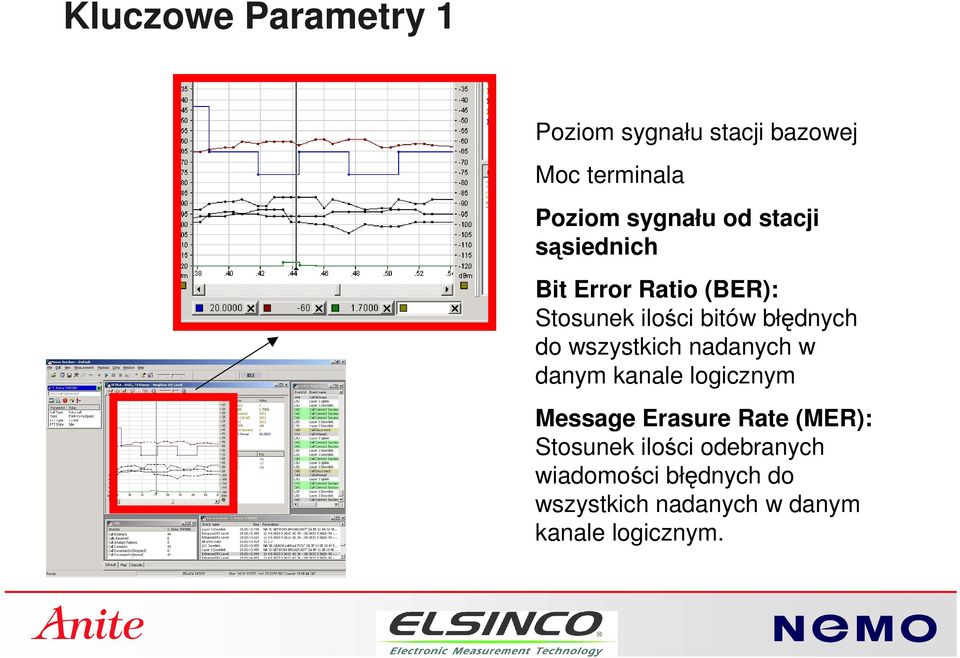

10 Kluczowe Parametry 1 Poziom sygnału stacji bazowej Moc terminala Poziom sygnału od stacji sąsiednich Bit Error Ratio (BER): Stosunek ilości bitów błędnych do wszystkich nadanych w danym kanale logicznym Message Erasure Rate (MER): Stosunek ilości odebranych wiadomości błędnych do wszystkich nadanych w danym kanale logicznym.

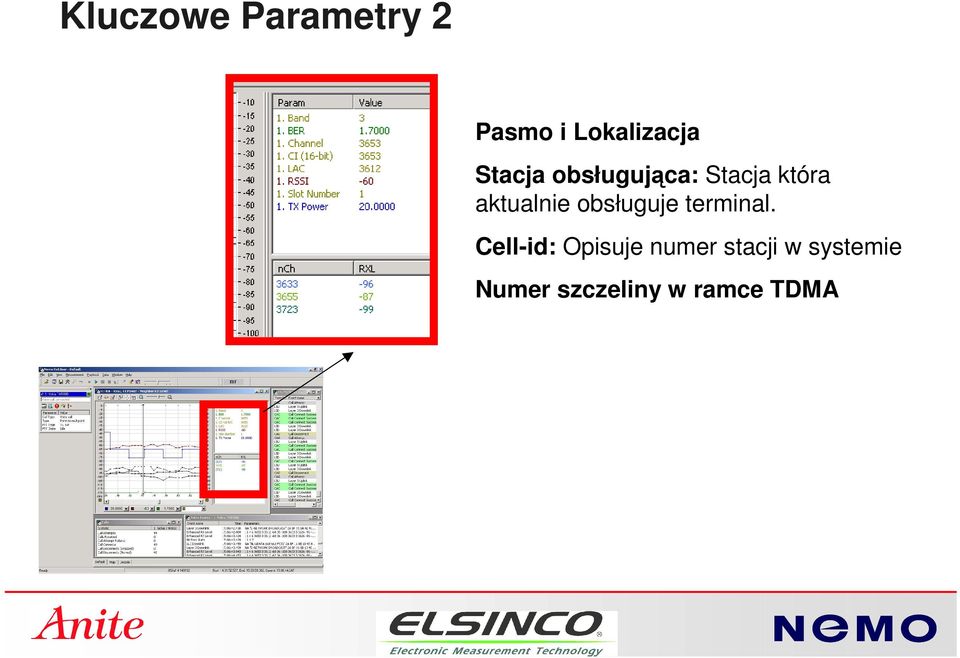

11 Kluczowe Parametry 2 Pasmo i Lokalizacja Stacja obsługująca: Stacja która aktualnie obsługuje terminal. Cell-id: Opisuje numer stacji w systemie Numer szczeliny w ramce TDMA

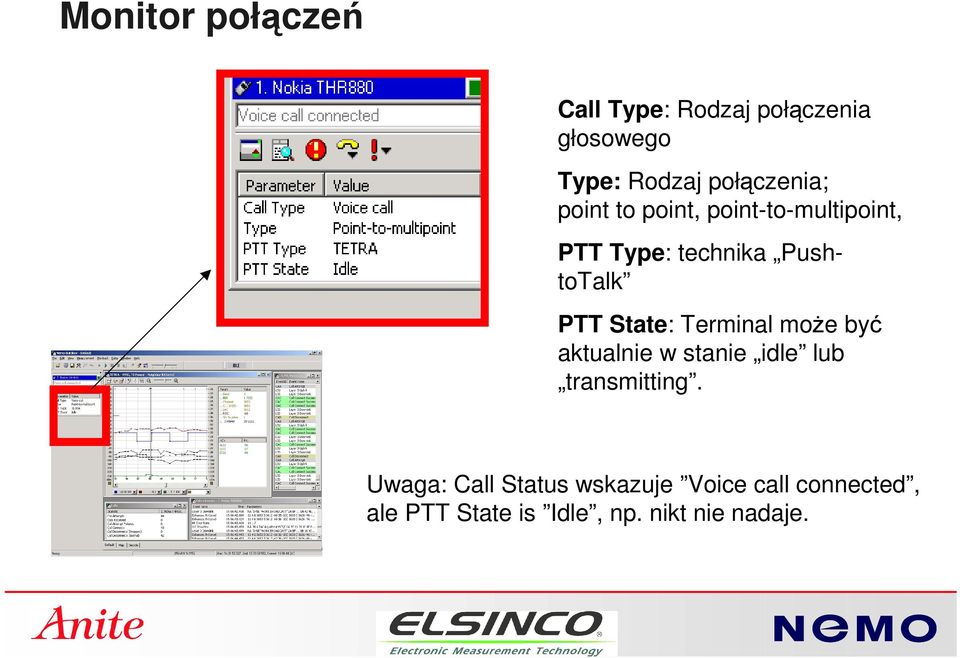

12 Monitor połączeń Call Type: Rodzaj połączenia głosowego Type: Rodzaj połączenia; point to point, point-to-multipoint, PTT Type: technika PushtoTalk PTT State: Terminal może być aktualnie w stanie idle lub transmitting. Uwaga: Call Status wskazuje Voice call connected, ale PTT State is Idle, np. nikt nie nadaje.

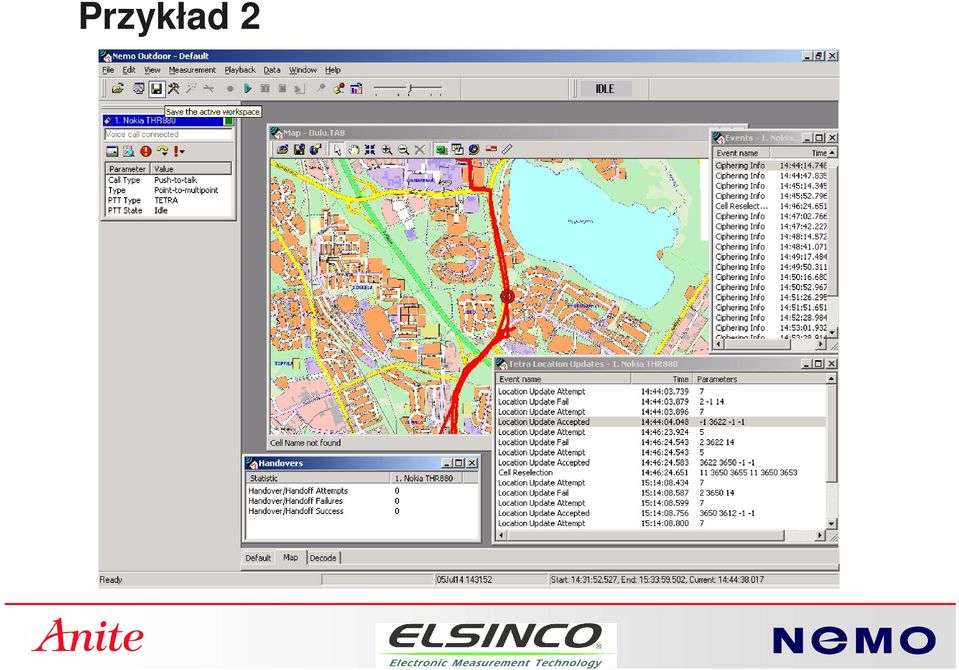

13 Przykład 2

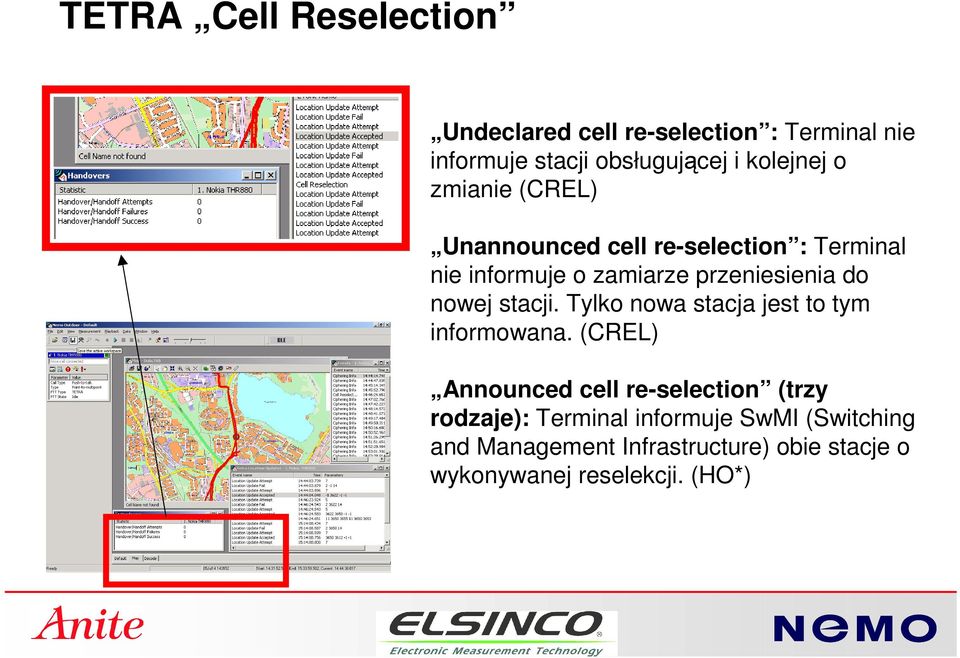

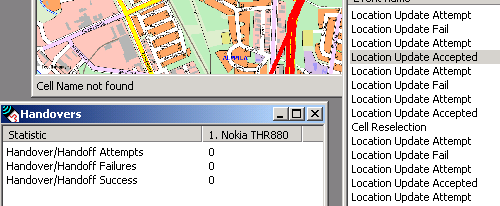

14 TETRA Cell Reselection Undeclared cell re-selection : Terminal nie informuje stacji obsługującej i kolejnej o zmianie (CREL) Unannounced cell re-selection : Terminal nie informuje o zamiarze przeniesienia do nowej stacji. Tylko nowa stacja jest to tym informowana. (CREL) Announced cell re-selection (trzy rodzaje): Terminal informuje SwMI (Switching and Management Infrastructure) obie stacje o wykonywanej reselekcji. (HO*)

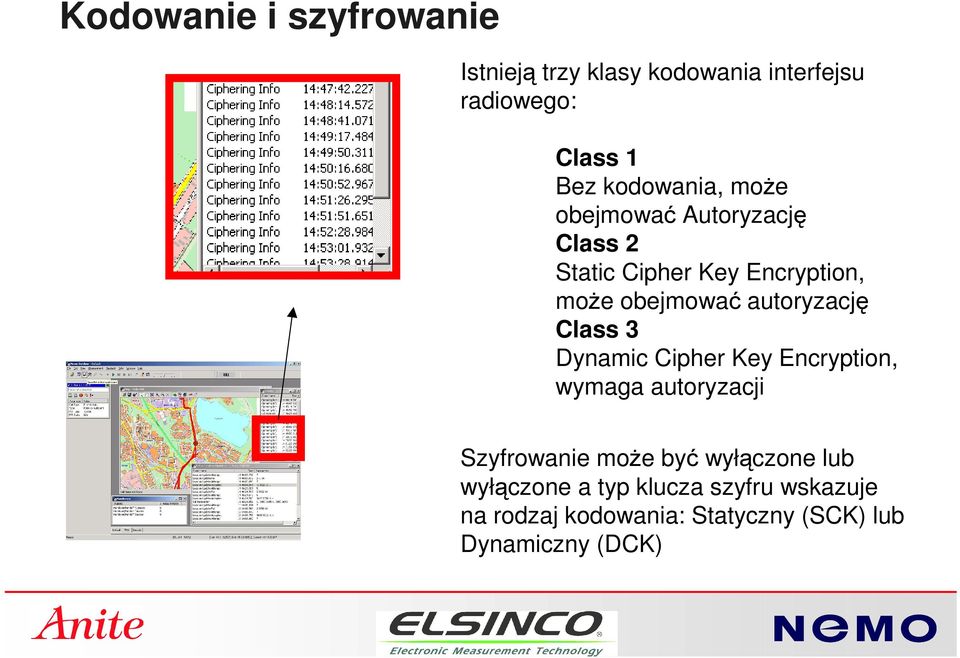

15 Kodowanie i szyfrowanie Istnieją trzy klasy kodowania interfejsu radiowego: Class 1 Bez kodowania, może obejmować Autoryzację Class 2 Static Cipher Key Encryption, może obejmować autoryzację Class 3 Dynamic Cipher Key Encryption, wymaga autoryzacji Szyfrowanie może być wyłączone lub wyłączone a typ klucza szyfru wskazuje na rodzaj kodowania: Statyczny (SCK) lub Dynamiczny (DCK)

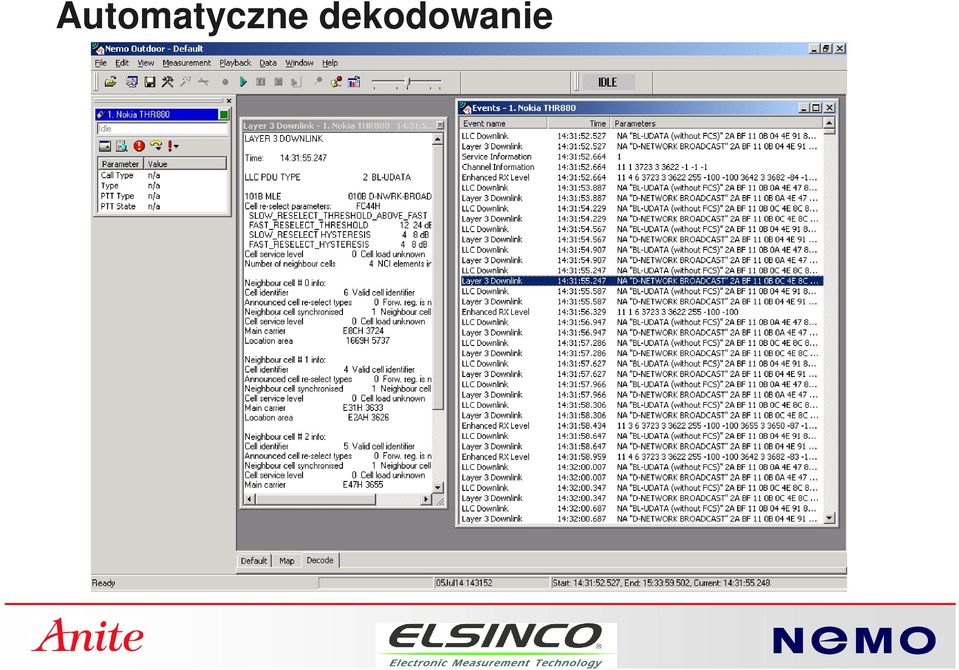

16 Automatyczne dekodowanie

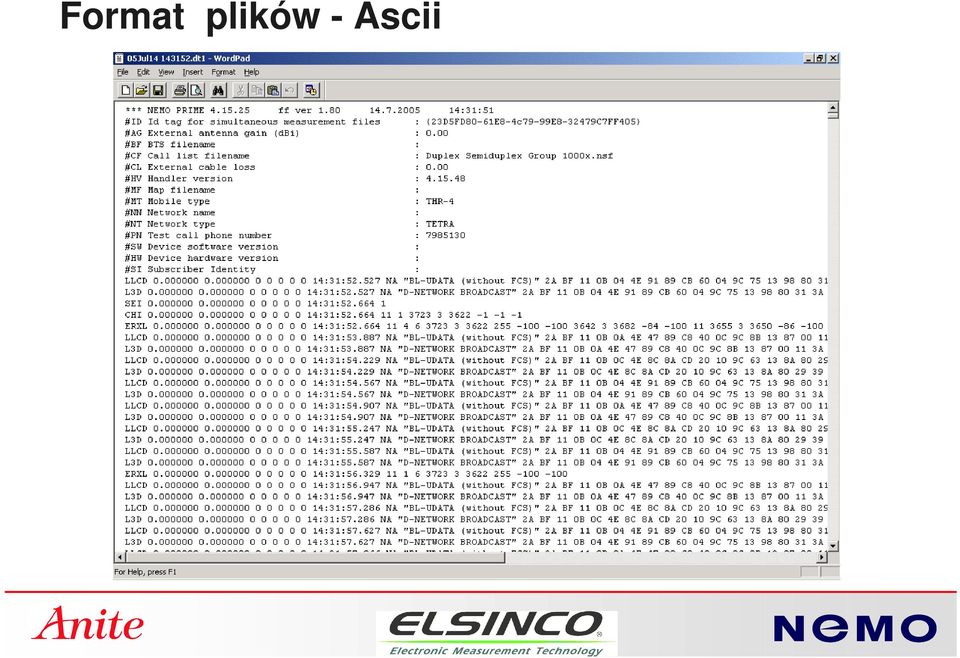

17 Format plików - Ascii

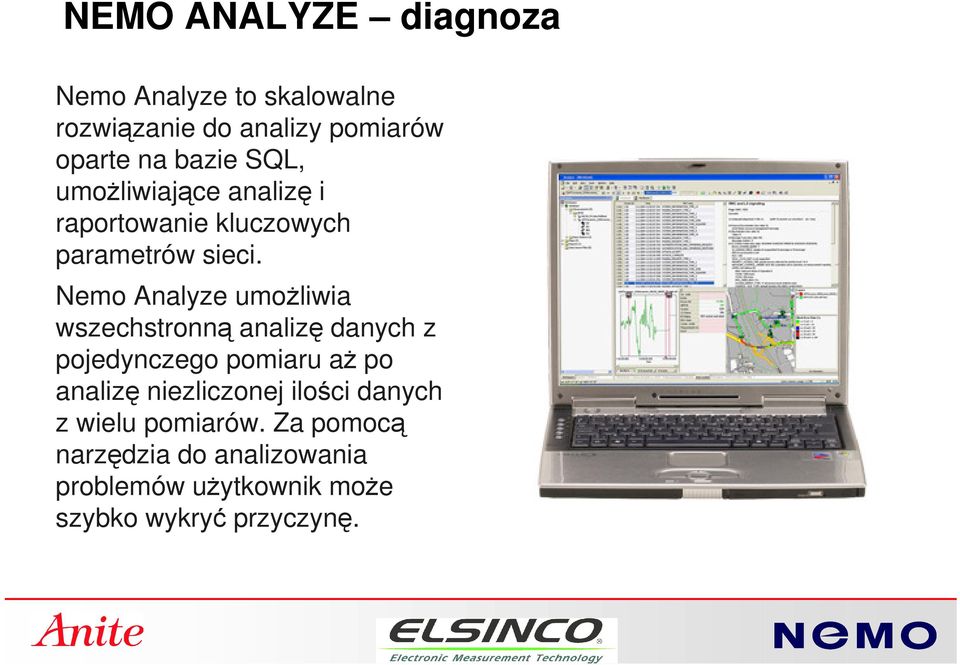

18 NEMO ANALYZE diagnoza Nemo Analyze to skalowalne rozwiązanie do analizy pomiarów oparte na bazie SQL, umożliwiające analizę i raportowanie kluczowych parametrów sieci. Nemo Analyze umożliwia wszechstronną analizę danych z pojedynczego pomiaru aż po analizę niezliczonej ilości danych z wielu pomiarów. Za pomocą narzędzia do analizowania problemów użytkownik może szybko wykryć przyczynę.

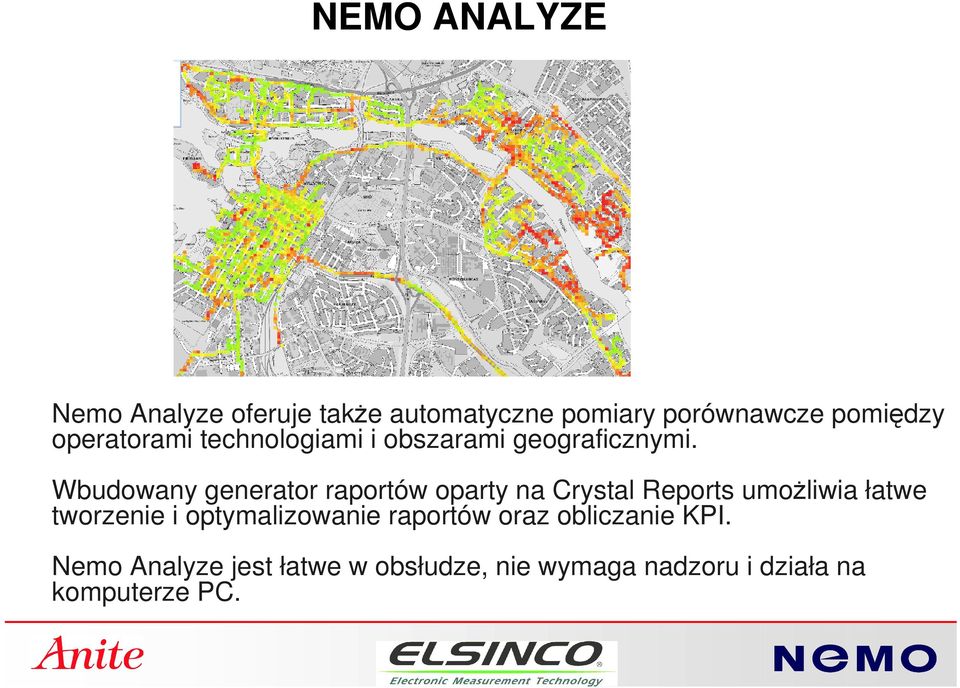

19 NEMO ANALYZE Nemo Analyze oferuje także automatyczne pomiary porównawcze pomiędzy operatorami technologiami i obszarami geograficznymi. Wbudowany generator raportów oparty na Crystal Reports umożliwia łatwe tworzenie i optymalizowanie raportów oraz obliczanie KPI. Nemo Analyze jest łatwe w obsłudze, nie wymaga nadzoru i działa na komputerze PC.

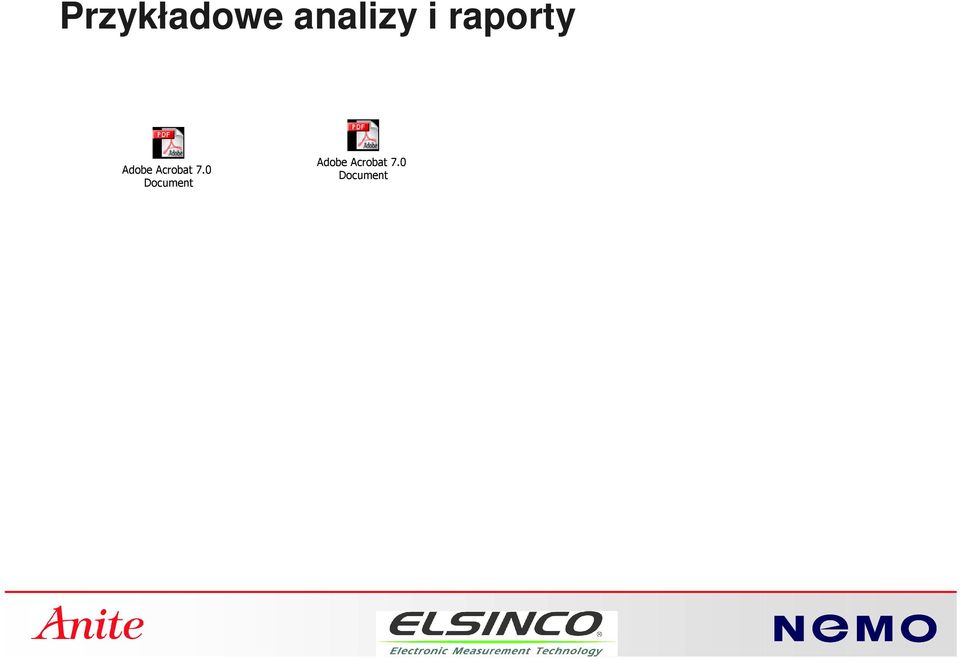

20 Przykładowe analizy i raporty Adobe Acrobat 7.0 Document Adobe Acrobat 7.0 Document

21 PYTANIA?

22 DZIĘKUJĘ! Perfecting Wireless Communications
