2 IPICS - integracja systemów łączności radiowej UHF/VHF z rozwiązaniami telefonii IP Jarosław Świechowicz Systems Engineer Zakopane, Cisco Forum 2007

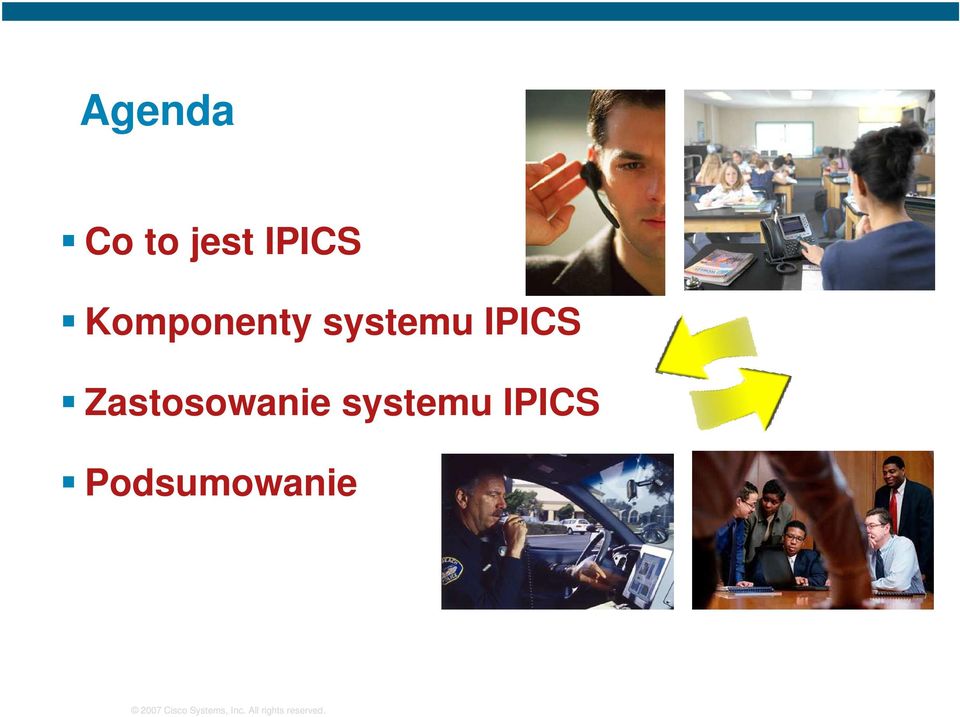

3 Agenda Co to jest IPICS Komponenty systemu IPICS Zastosowanie systemu IPICS Podsumowanie

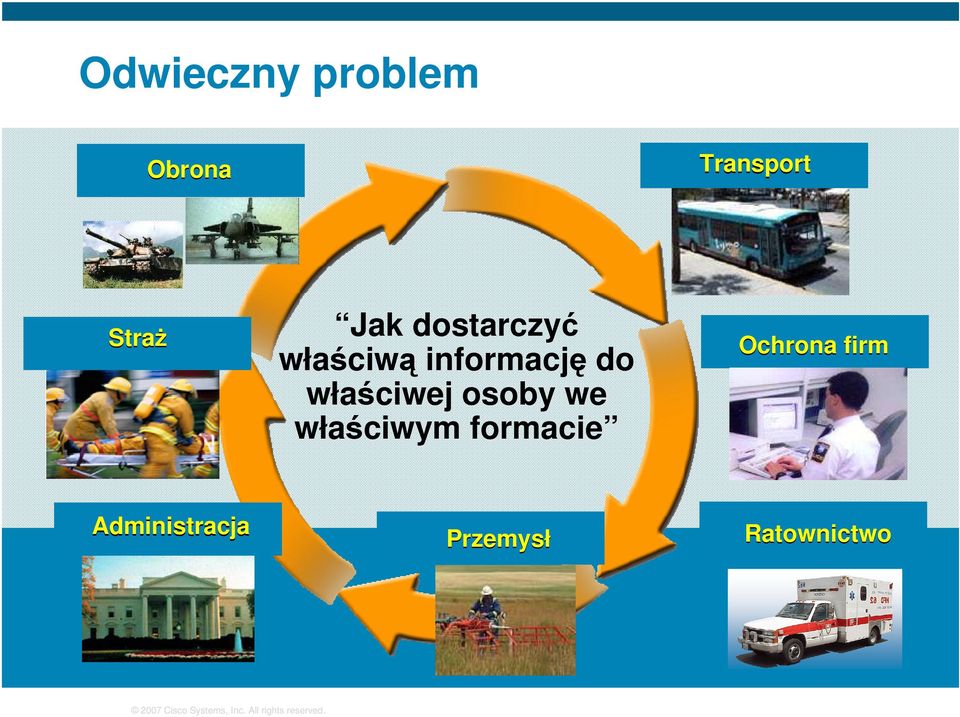

4 Odwieczny problem Obrona Transport Straż Jak dostarczyć właściwą informację do właściwej osoby we właściwym formacie Ochrona firm Administracja Przemysł Ratownictwo 4

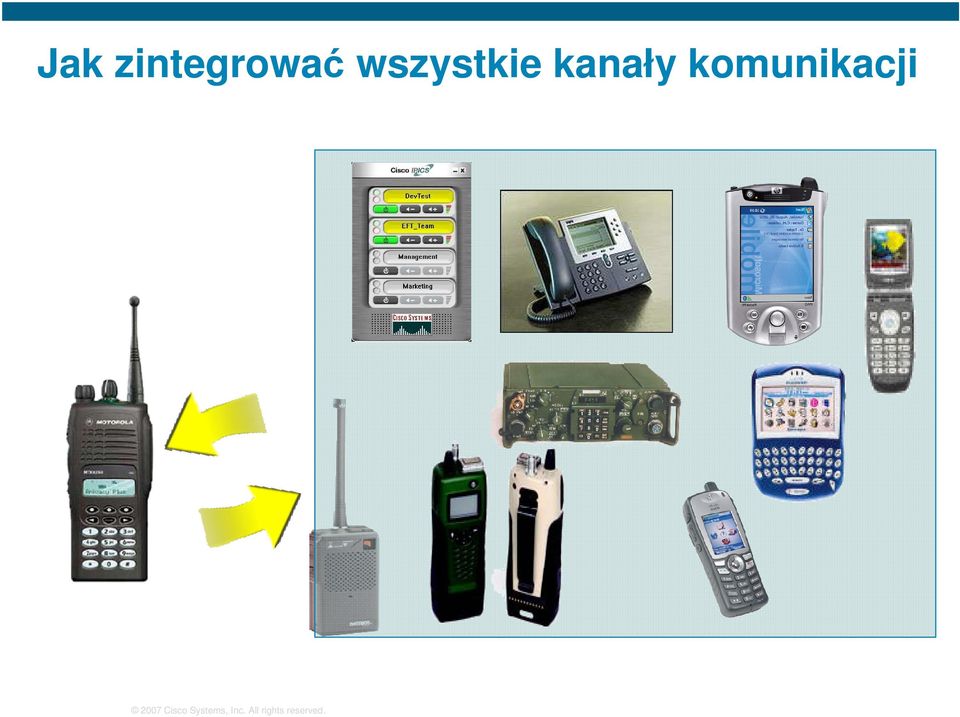

5 Jak zintegrować wszystkie kanały komunikacji

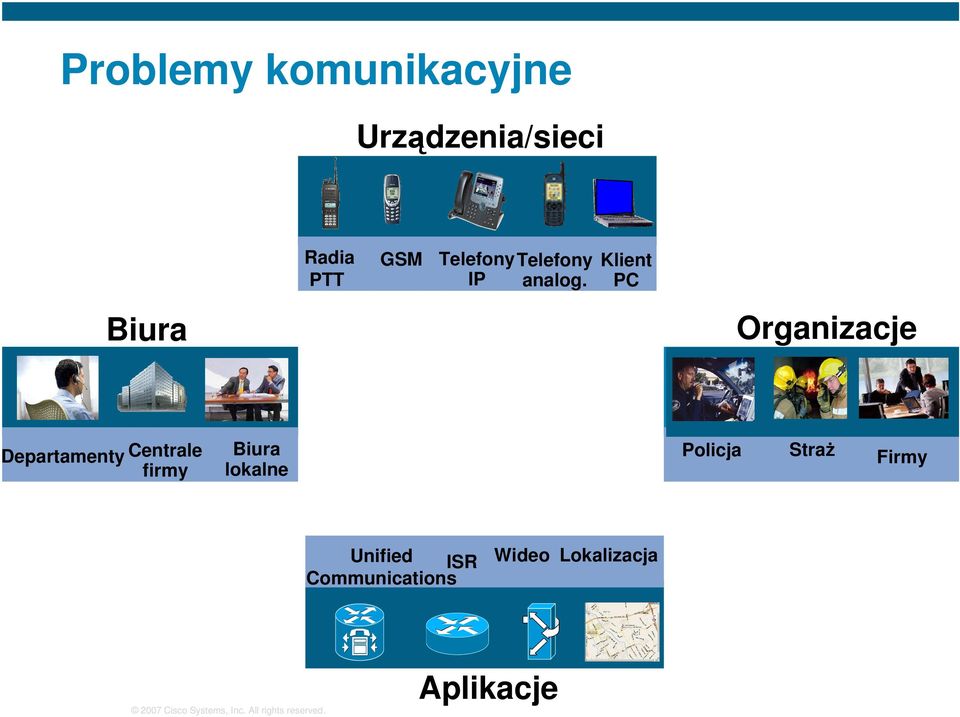

6 Problemy komunikacyjne Urządzenia/sieci Radia PTT GSM Telefony Telefony Klient IP analog. PC Organizacje Biura Departamenty Centrale firmy Biura lokalne Policja Unified ISR Wideo Lokalizacja Communications Aplikacje Straż Firmy

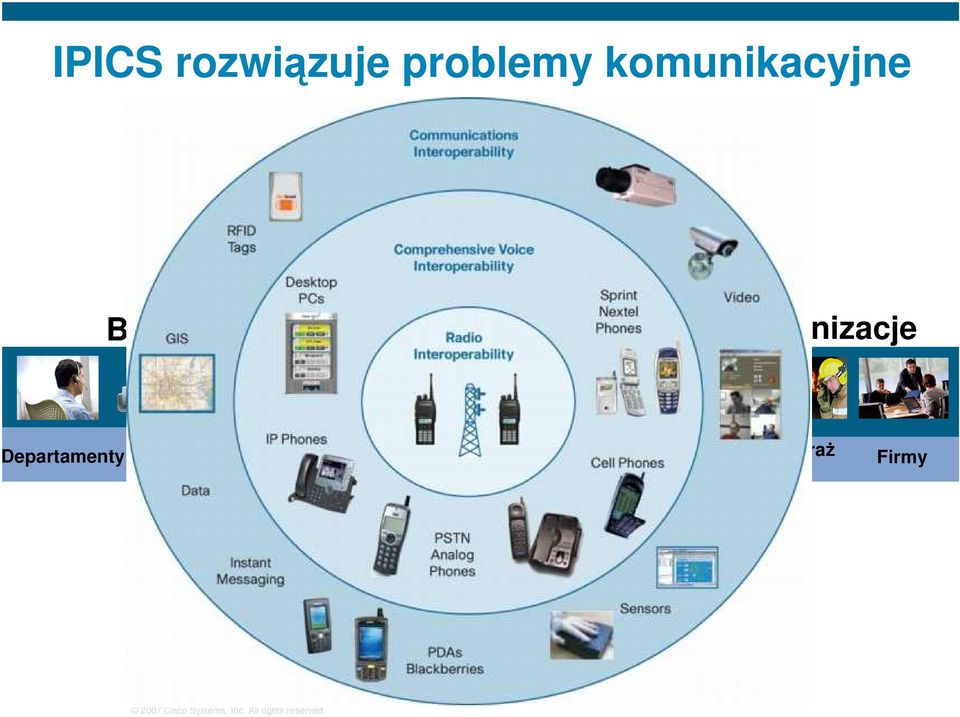

7 IPICS rozwiązuje problemy komunikacyjne Urządzenia/sieci Radia PTT GSM Telefony Telefony Klient IP analog. PC Organizacje Biura Cisco IPICS Departamenty Centrale firmy Interoperability and Collaboration System Biura lokalne Unified ISR Wideo Lokalizacja Communications Aplikacje Policja Straż Firmy

8 Era IPICS świat przed i po

9 Architektura systemu IPICS

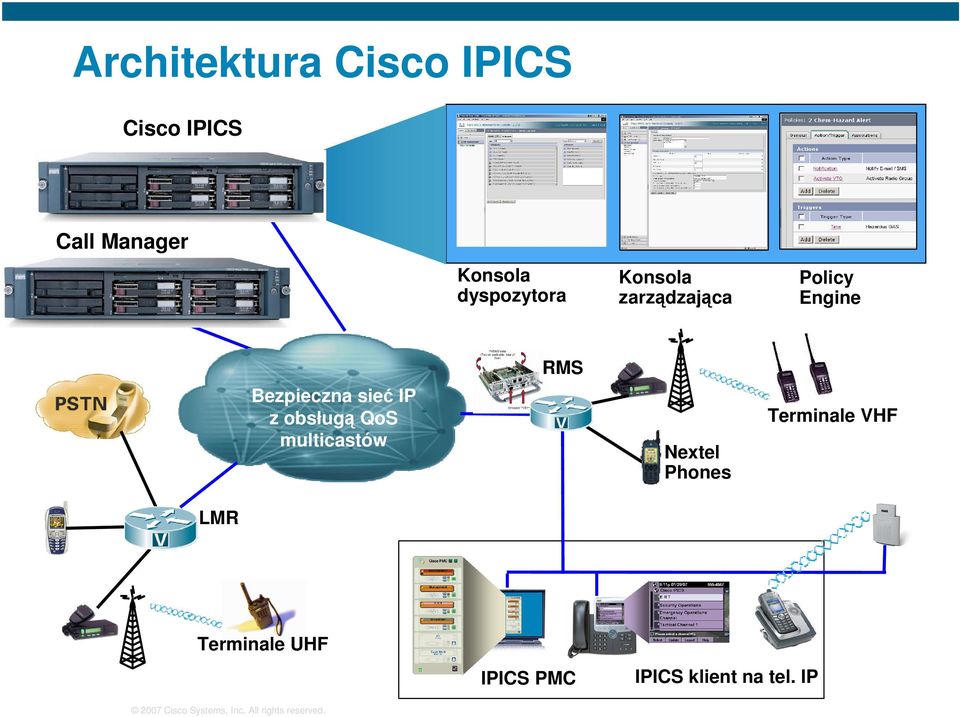

10 Architektura Cisco IPICS Cisco IPICS Call Manager Konsola dyspozytora Konsola zarządzająca Policy Engine Bezpieczna sieć IP z obsługą QoS multicastów RMS Nextel Phones Terminale VHF LMR Terminale UHF IPICS PMC IPICS klient na tel. IP

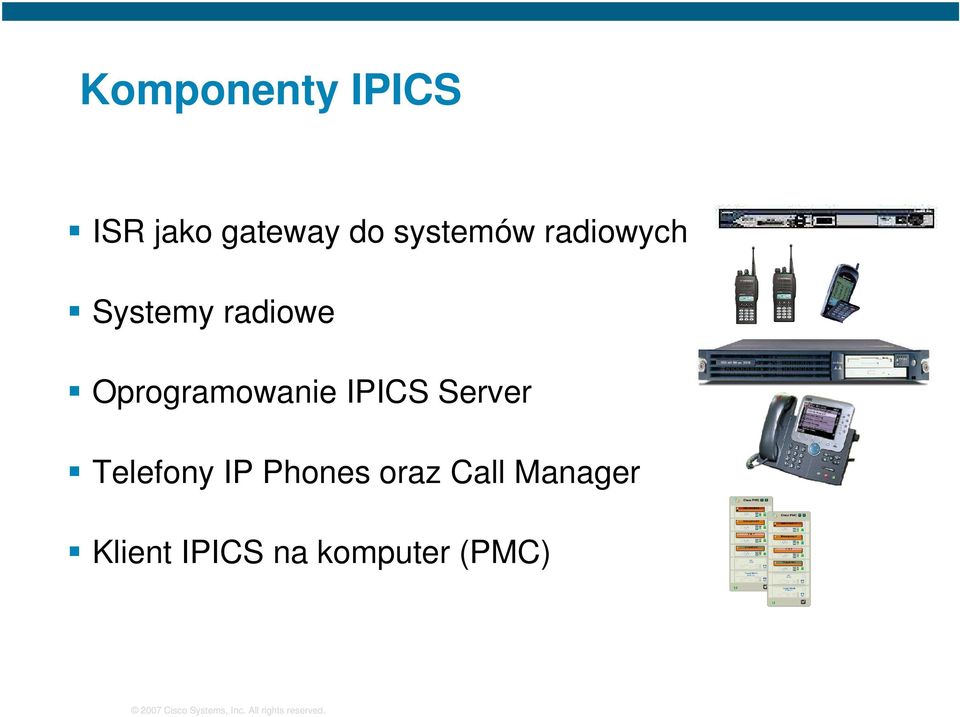

11 Komponenty IPICS ISR jako gateway do systemów radiowych Systemy radiowe Oprogramowanie IPICS Server Telefony IP Phones oraz Call Manager Klient IPICS na komputer (PMC)

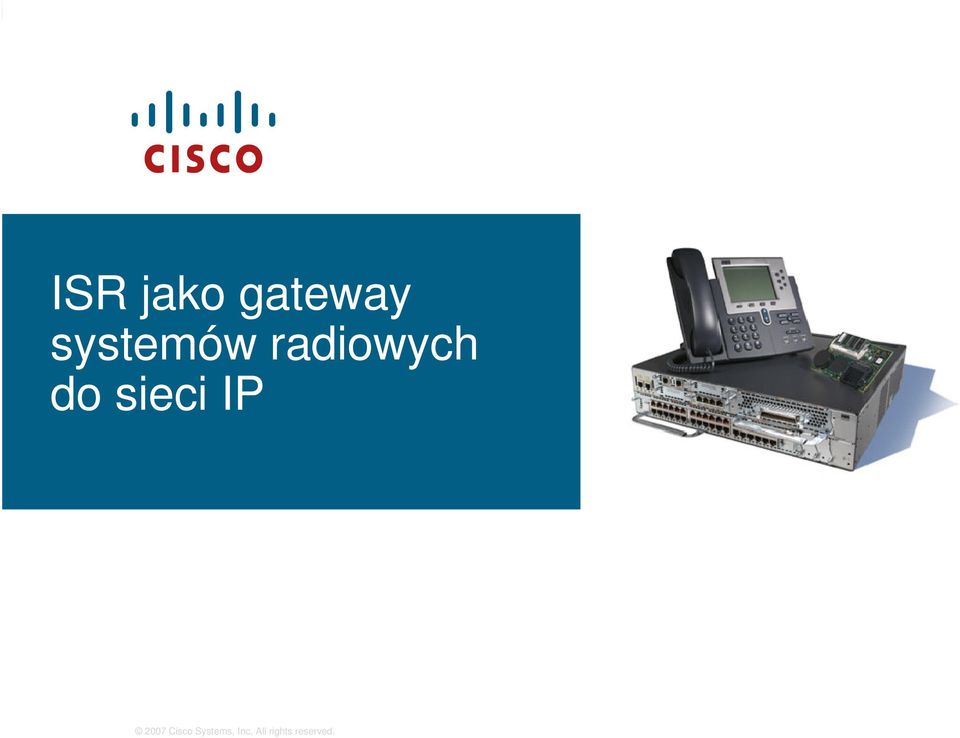

12 ISR jako gateway systemów radiowych do sieci IP

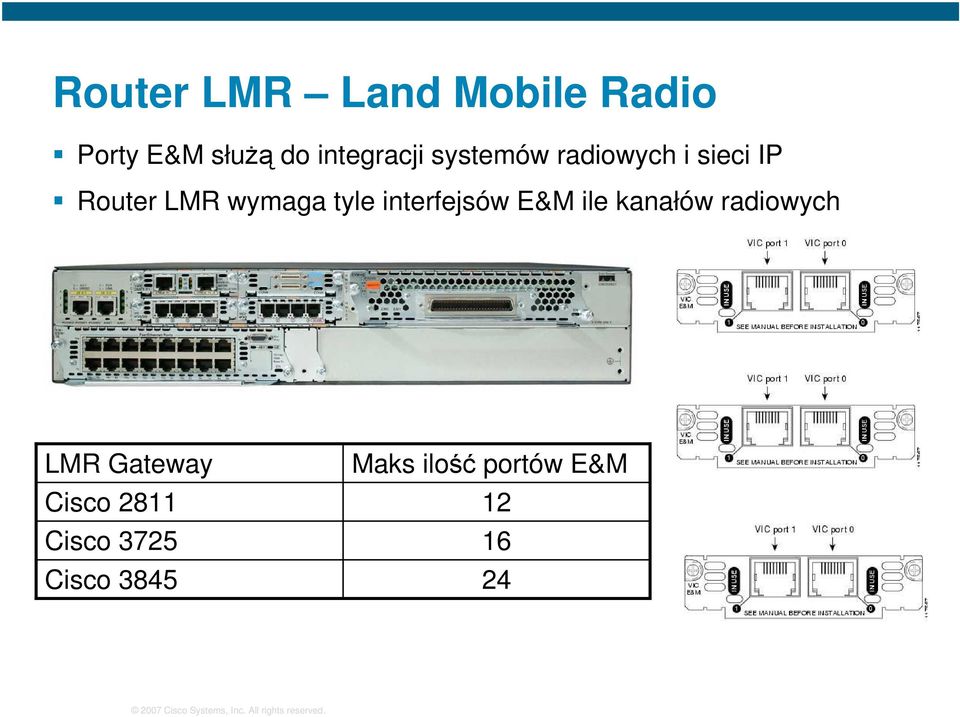

13 Router LMR Land Mobile Radio Porty E&M służą do integracji systemów radiowych i sieci IP Router LMR wymaga tyle interfejsów E&M ile kanałów radiowych LMR Gateway Cisco 2811 Cisco 3725 Cisco 3845 Maks ilość portów E&M

14 RMS Router Media Service Porty E1/T1 służą dozestawiania komunikacji między kanałami

15 Transmisja multicastowa Serwer IPICS Obszar 1 Nadaje LMR (Policja) Base Station Obszar 2 E&M Audio In RMS Multicast Out Multicast Out Sieć IP z obsługą multicastów Multicast Out LMR E&M Audio Out Obszar 3 Słucha LMR (Policja) Słucha LMR (Policja) Base Station E&M Audio Out LMR

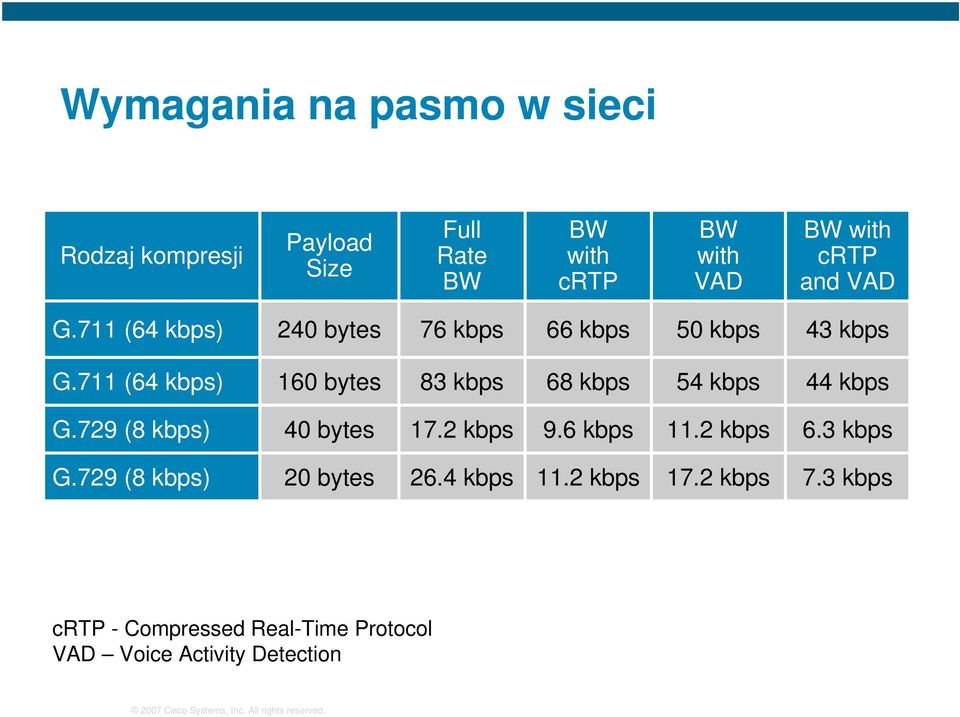

16 Wymagania na pasmo w sieci Rodzaj kompresji Payload Size Full Rate BW BW with crtp BW with VAD BW with crtp and VAD G.711 (64 kbps) 240 bytes 76 kbps 66 kbps 50 kbps 43 kbps G.711 (64 kbps) 160 bytes 83 kbps 68 kbps 54 kbps 44 kbps G.729 (8 kbps) 40 bytes 17.2 kbps 9.6 kbps 11.2 kbps 6.3 kbps G.729 (8 kbps) 20 bytes 26.4 kbps 11.2 kbps 17.2 kbps 7.3 kbps crtp - Compressed Real-Time Protocol VAD Voice Activity Detection

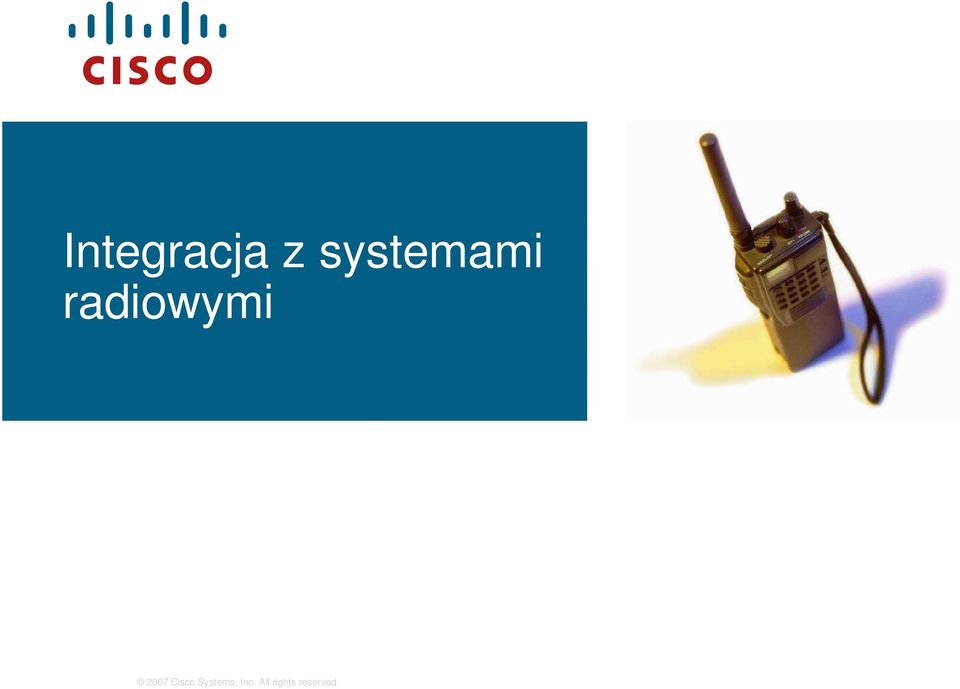

17 Integracja z systemami radiowymi

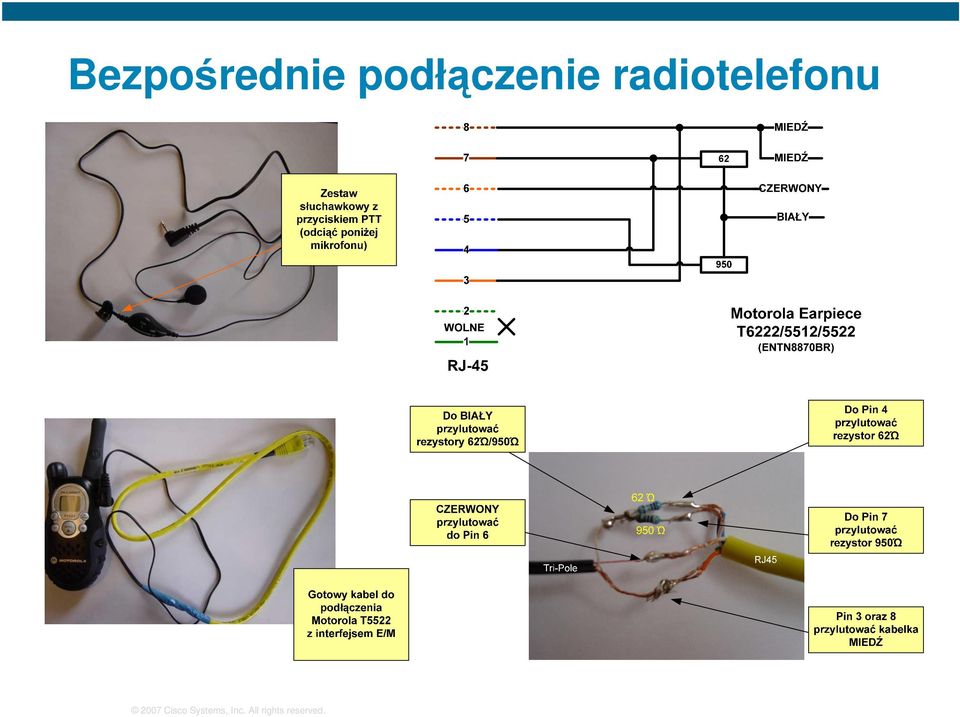

18 Bezpośrednie podłączenie radiotelefonu

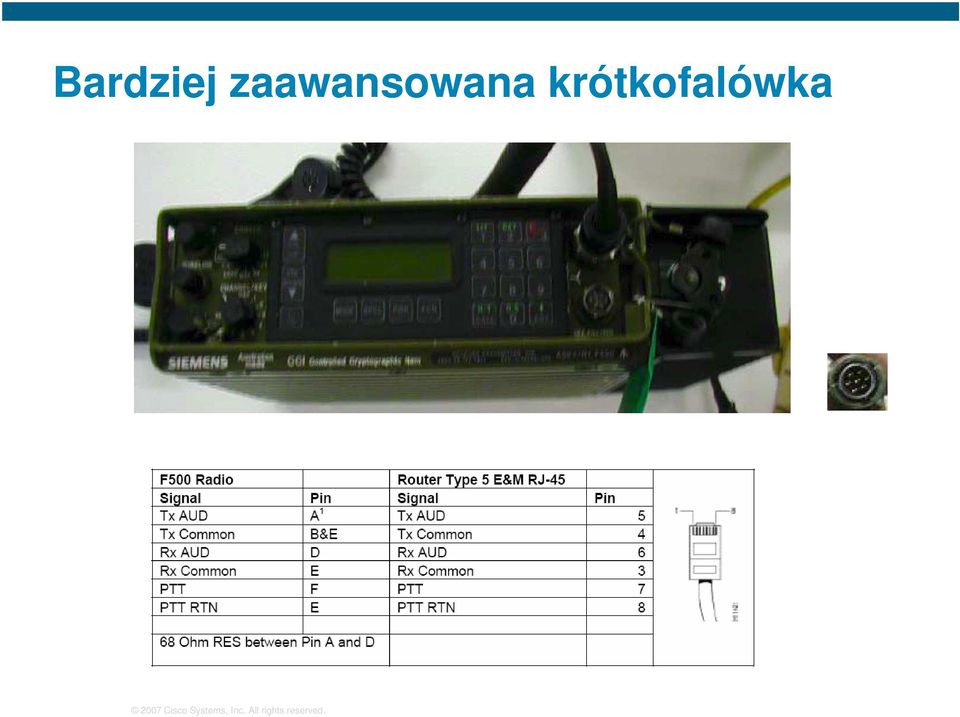

19 Bardziej zaawansowana krótkofalówka

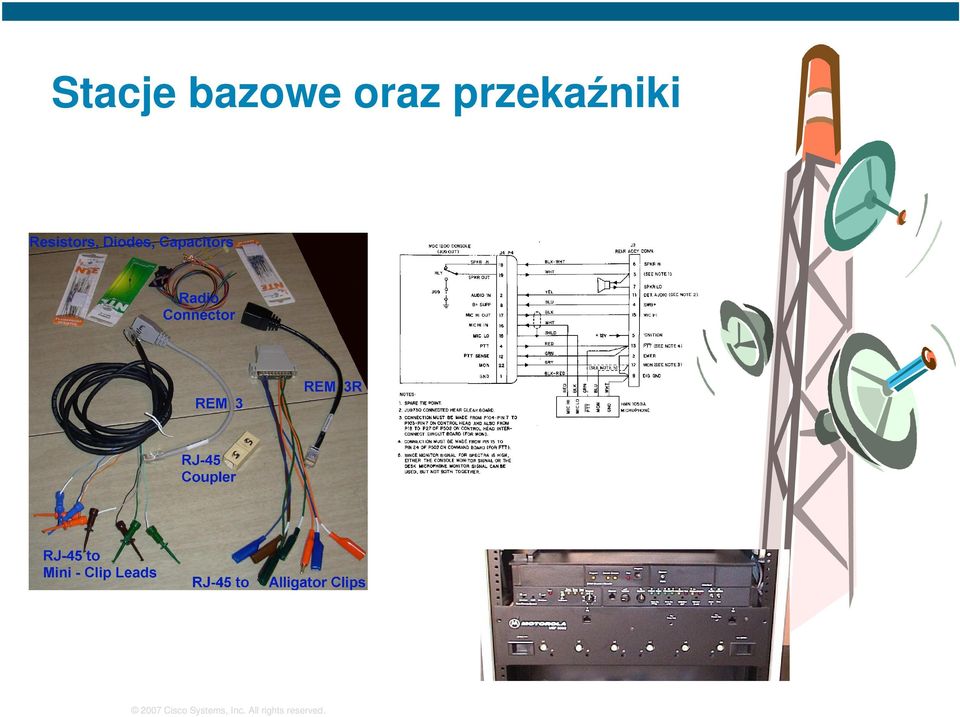

20 Stacje bazowe oraz przekaźniki

21 Integracja z telefonami WLAN, GSM oraz PSTN Push-to-Talk obsługiwany przez XML Wykorzystanie funkcjonalności PTT lub innych aplikacji Głośność Wyciszenie

22 Klienci IPICS w świecie IP

23 Wiele kanałów do komunikacji

24 Klient IPICS na telefon IP i komputer Klient IPICS na telefon Push-to-Talk XML IPICS Push-to-Talk Management Center (PMC) klient na komputer

25 Klient IPICS na telefon IP Pozwala na realizację funkcjonalności push-to-talk (PTT) na telefonach IP Możliwość monitorowania różnych kanałów Współpraca z serwerem zarządzającym IPICS

26 Logowanie użytkownika IPICS

27 Wybór kanału na telefonie IP

28 Funkcja Push-To-Talk

29 Klient IPICS na komputer PC Pozwala na realizację funkcjonalności push-to-talk (PTT) dla użytkowników komputerów Możliwość komunikację przez kilka kanałów jednocześnie Współpraca z serwerem zarządzającym IPICS PMC (Push-to-Talk Management Center)

30 Funkcje klienta PMC Bezpośrednie dwukierunkowe połączenie do innych klientów PMC Buforowanie rozmowy Obsługa do 18 kanałów Możliwość wykonywania połączeń wychodzących (dial-out) Praca zdalna poprzez Internet Kilka możliwych interfejsów użytkownika

31 Działanie klienta PMC Wskaźnik odbioru Przewijanie 60s bufor 7s przewijanie do tyłu 5s przewijanie do przodu PTT Aktywacja Poziom głośności Zgłaszanie Ściszanie Status połączenia z serwerem Menu

32 Łączenie kanałów Połączenie kanałów Pozwala ma rozmową na kilku kanałach jednocześnie PMC umożliwia na miksowanie 3 kanałów Najlepiej pracuje z funkcją VAD

33 Oprogramowanie IPICS Serwer

34 Zadanie oprogramowania IPICS PMC klient na PC Klient IPICS na telefon IP Zarządzanie systemem Konsola dyspozytorska Zarządzanie gatewayem LMR, RMS

35 Oprogramowanie zarządzające IPICS Obsługa przez przeglądarkę WWW Centralne miejsce zarządzania całym systemem Zarządzanie systemem Konsola dyspozytorska Zarządzanie gatewayem LMR, RMS Cisco IPICS Server

36 Konsola dyspozytorska systemu IPICS Dodawanie kanałów i użytkowników Drag-and-drop

37 Konsola dyspozytorska systemu IPICS

38 Funkcjonalność Policy Engine Pozwala na wydzwonienie się i wdzwoninie na dany kanał Integracja z systemem GSM oraz PSTN Umożliwia połączenia bezpośrednie do klienta PMC Wyzwalanie alarmu na podstawie czasu lub ad-hoc Wysyłanie alarmów w postaci lub SMS Możliwość personalizacji i dostosowania do potrzeb

39 Podsumowanie

40 Jedna platforma do różnych zastosowań Obrona Administracja rządowa Bezpieczeństwo/Ratownictwo/Edukacja Transport Radio to IP Fleet & TacOps (Tactical Mobile Ops) Sektor Finansowy Przemysł wydobywczy Cisco IPICS Cisco Network Duże, średnie firmy, służba zdrowia

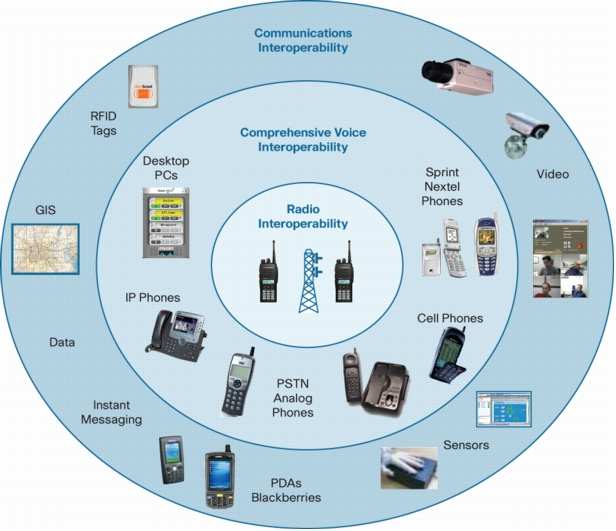

41 Ewolucja systemu IPICS Automatyzacja procesów zarządzania informacją Integracja wideo oraz zewnętrznych sygnałów GIS i Dane Wideo Czujniki Szeroka integracja systemów radiowych PC VoIP NXTL PSTN GSM Integracja systemów radiowych UHF VHF

42 Integracja głosu, wideo oraz danych Komunikacja głosowa Integracja danych Chat Wideo Alarm
