1 Pomiary w epoce DOCSIS 3.1 Szymon Jaros Solution Manager, VECTOR

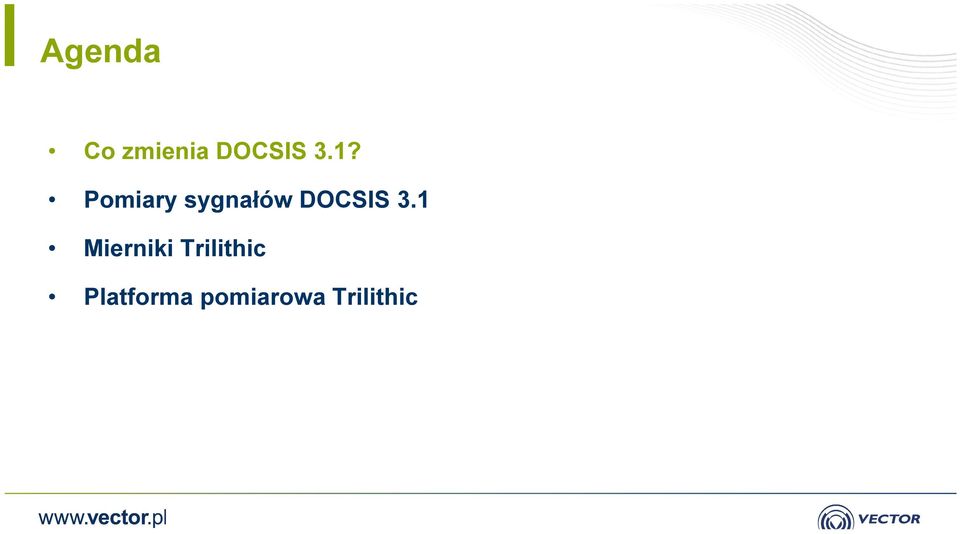

2 Agenda Co zmienia DOCSIS 3.1? Pomiary sygnałów DOCSIS 3.1 Mierniki Trilithic Platforma pomiarowa Trilithic

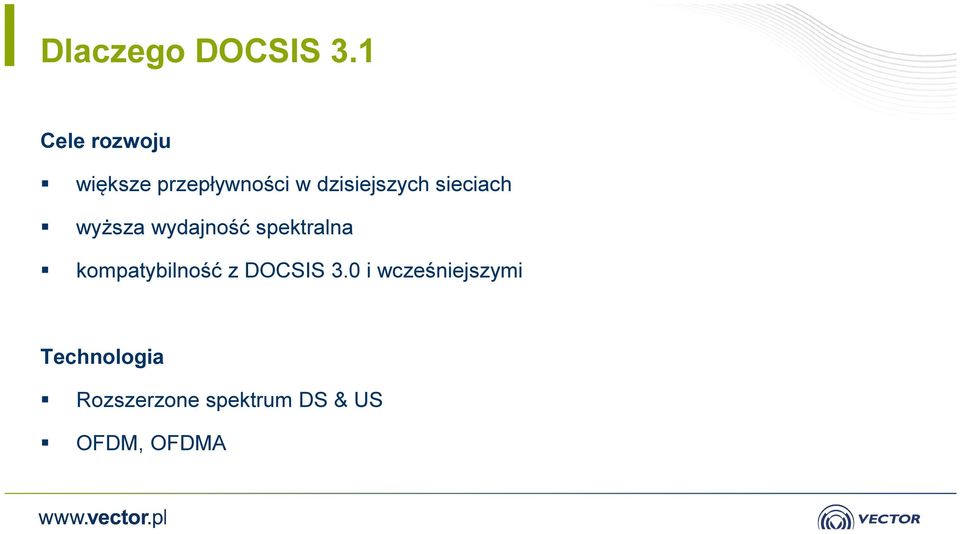

3 Dlaczego DOCSIS 3.1 Cele rozwoju większe przepływności w dzisiejszych sieciach wyższa wydajność spektralna kompatybilność z DOCSIS 3.0 i wcześniejszymi Technologia Rozszerzone spektrum DS & US OFDM, OFDMA

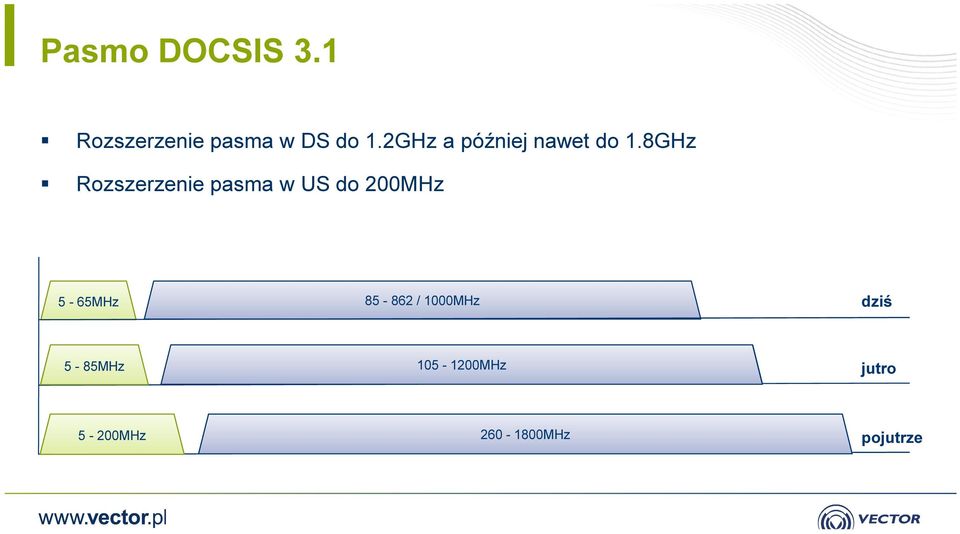

4 Pasmo DOCSIS 3.1 Rozszerzenie pasma w DS do 1.2GHz a później nawet do 1.8GHz Rozszerzenie pasma w US do 200MHz 5-65MHz / 1000MHz dziś 5-85MHz MHz jutro 5-200MHz MHz pojutrze

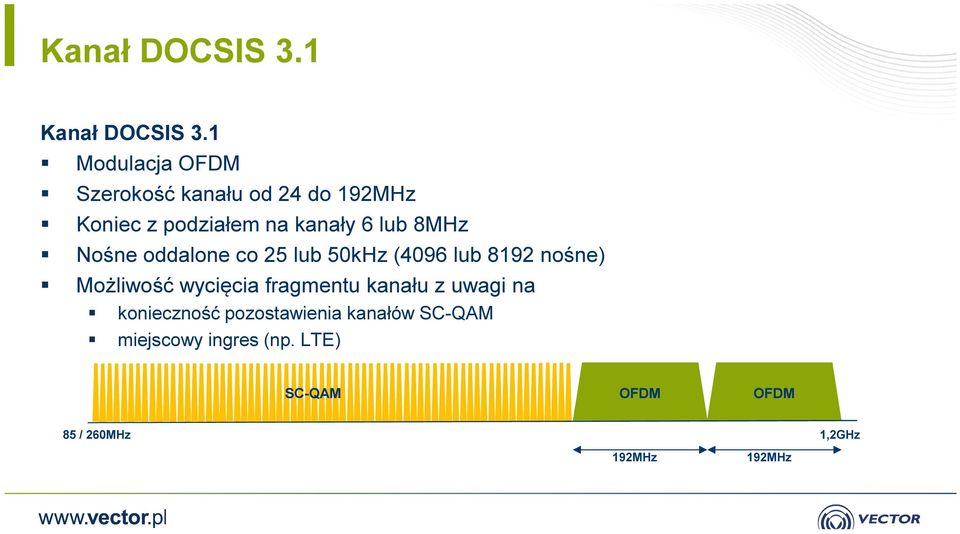

5 Kanał DOCSIS 3.1 Kanał DOCSIS 3.1 Modulacja OFDM Szerokość kanału od 24 do 192MHz Koniec z podziałem na kanały 6 lub 8MHz Nośne oddalone co 25 lub 50kHz (4096 lub 8192 nośne) Możliwość wycięcia fragmentu kanału z uwagi na konieczność pozostawienia kanałów SC-QAM miejscowy ingres (np. LTE) SC-QAM OFDM OFDM 85 / 260MHz 1,2GHz 192MHz 192MHz

8MHz Nośne oddalone co 25 lub 50kHz (4096 lub 8192 nośne) Możliwość wycięcia

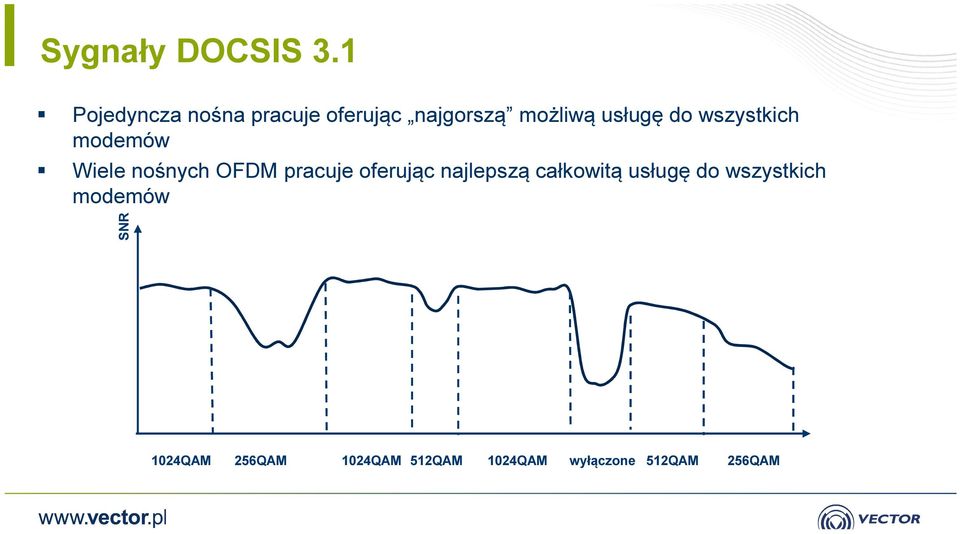

6 Sygnały DOCSIS 3.1 Pojedyncza nośna pracuje oferując najgorszą możliwą usługę do wszystkich modemów Wiele nośnych OFDM pracuje oferując najlepszą całkowitą usługę do wszystkich modemów SNR 1024QAM 256QAM 1024QAM 512QAM 1024QAM wyłączone 512QAM 256QAM

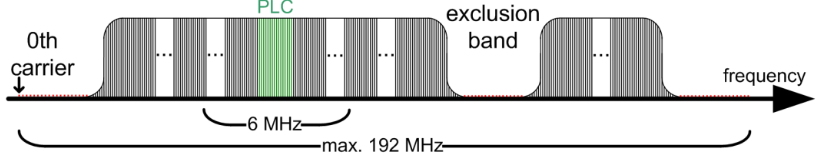

7 D3.1 - Physical Link Channel Physical Link Channel (PLC) 8 lub 16 nośnych wyłączonych z normalnej transmisji danych umieszczone na środku specjalnego 6MHz fragmentu kanału modulacja 16QAM dla ochrony przed błędami nośne wykorzystywane do synchronizacji

umieszczone na środku specjalnego 6MHz fragmentu kanału

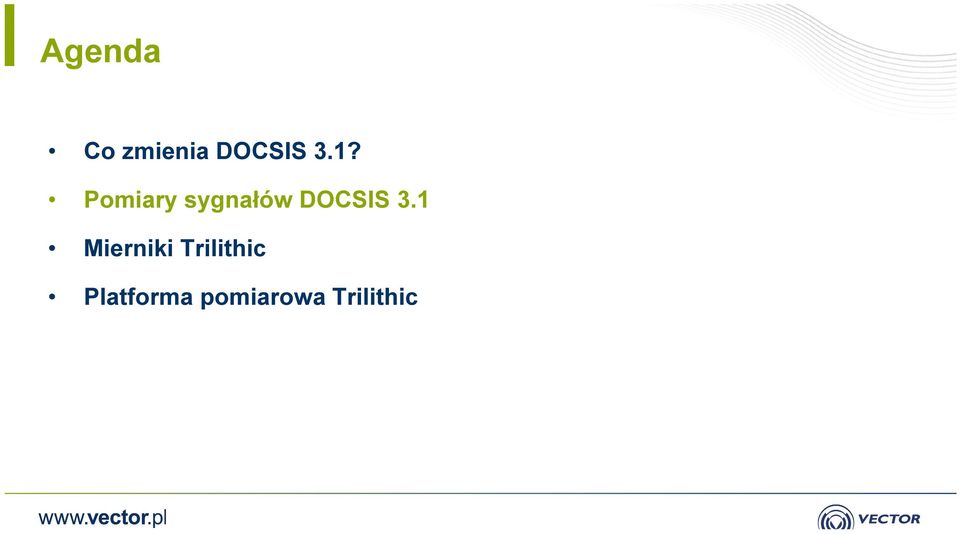

8 Agenda Co zmienia DOCSIS 3.1? Pomiary sygnałów DOCSIS 3.1 Mierniki Trilithic Platforma pomiarowa Trilithic

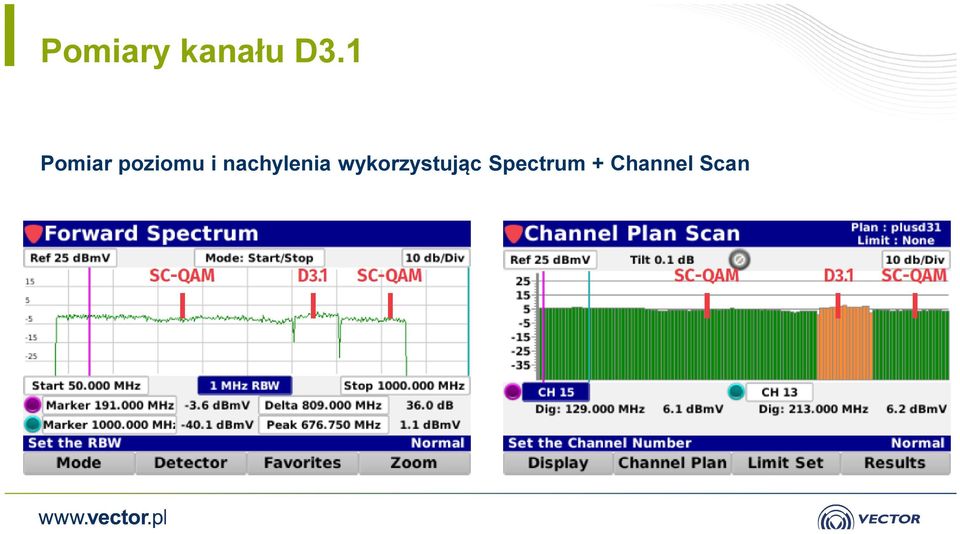

9 Pomiary kanału D3.1 Pomiar poziomu i nachylenia wykorzystując Spectrum + Channel Scan

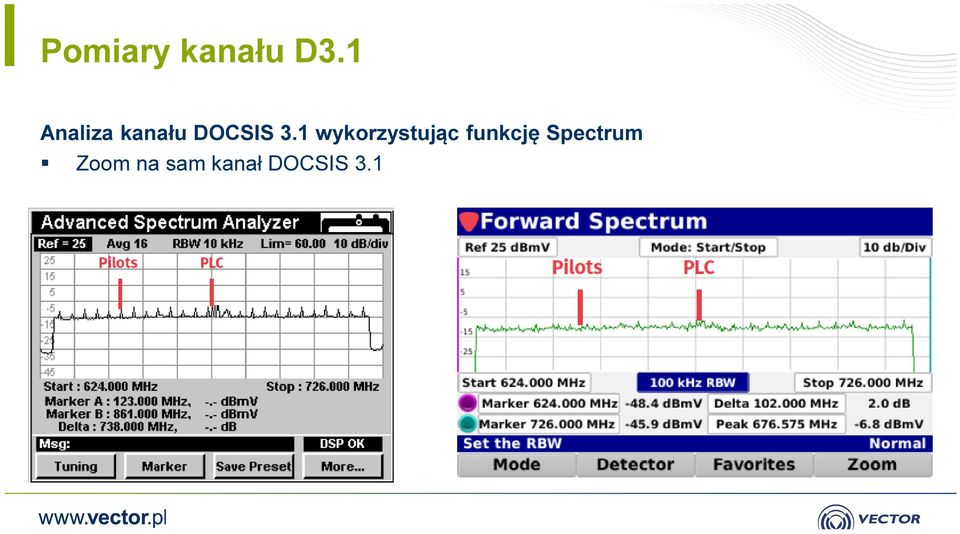

10 Pomiary kanału D3.1 Analiza kanału DOCSIS 3.1 wykorzystując funkcję Spectrum Zoom na sam kanał DOCSIS 3.1

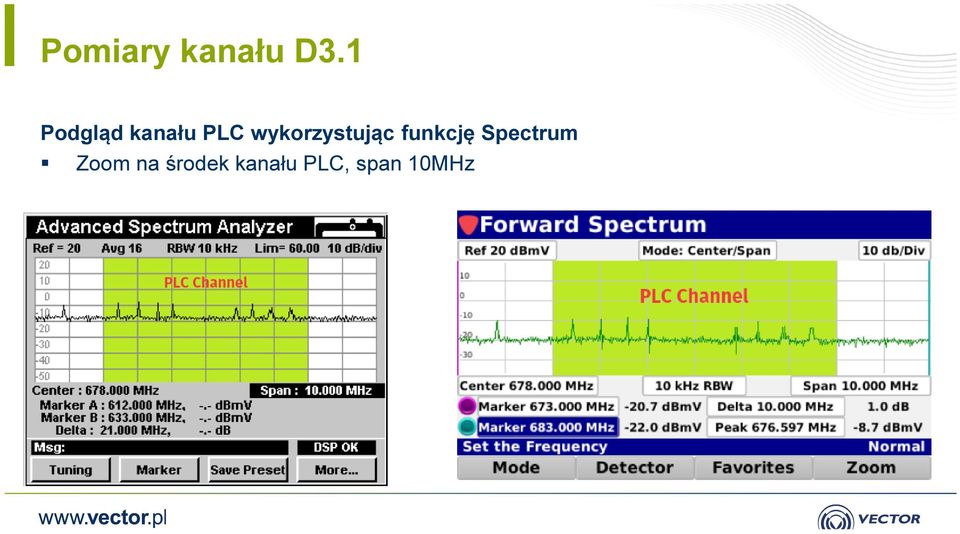

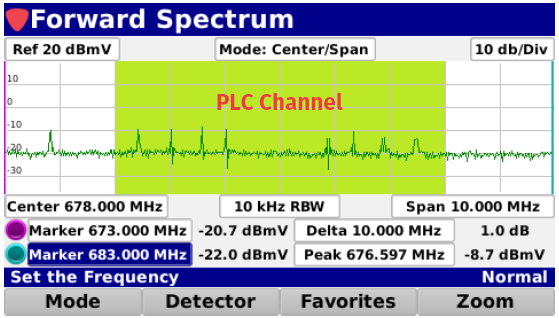

11 Pomiary kanału D3.1 Podgląd kanału PLC wykorzystując funkcję Spectrum Zoom na środek kanału PLC, span 10MHz

12 Agenda Co zmienia DOCSIS 3.1? Pomiary sygnałów DOCSIS 3.1 Mierniki Trilithic Platforma pomiarowa Trilithic

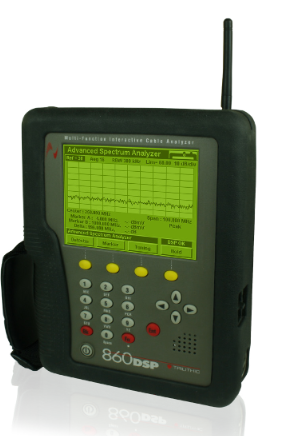

13 Miernik Trilithic 860 DSPi zaawansowany miernik starszej generacji wbudowany modem kablowy DOCSIS 3.0 (8x4) szerokie możliwości pomiarów analogowych i cyfrowych wbudowany reflektometr (funkcja FDR) funkcja QAM source (źródło) Network Test Suite (PING, VoIP, Thru-put, Trace route) możliwość regulacji kanału zwrotnego wspólnie z SST

0 (8x4) szerokie możliwości pomiarów analogowych i cyfrowych wbudowany

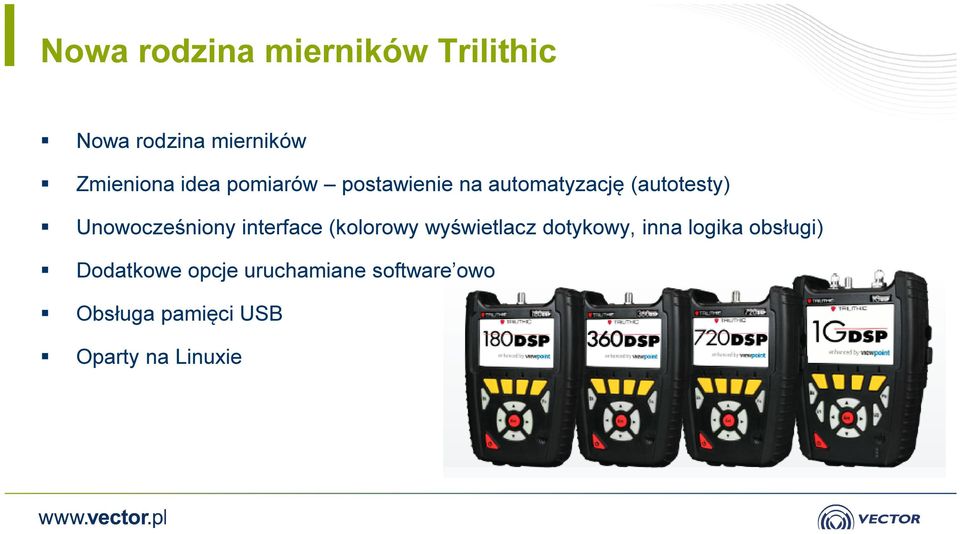

14 Nowa rodzina mierników Trilithic Nowa rodzina mierników Zmieniona idea pomiarów postawienie na automatyzację (autotesty) Unowocześniony interface (kolorowy wyświetlacz dotykowy, inna logika obsługi) Dodatkowe opcje uruchamiane software owo Obsługa pamięci USB Oparty na Linuxie

interface (kolorowy wyświetlacz dotykowy, inna logika obsługi)

Nowa rodzina mierników Trilithic szerokie możliwości pomiarów analogowych i cyfrowych widmo KZ w standardzie, KD jako opcja wbudowany modem kablowy DOCSIS 3.

15 Nowa rodzina mierników Trilithic szerokie możliwości pomiarów analogowych i cyfrowych widmo KZ w standardzie, KD jako opcja wbudowany modem kablowy DOCSIS 3.0 (8x4) od 360 DSP wbudowany reflektometr (opcja FDR) funkcja QAM source (źródło) pomiar HUM (opcja) pomiar WiFi 1GbE Ethernet Service Testing Upstream TraffiControl od 720 DSP Network Test Suite (PING, VoIP, Thru-put, Trace route) Miernik optyczny 1G DSP

0 (8x4) od 360 DSP wbudowany reflektometr (opcja FDR) funkcja QAM source (źródło) pomiar HUM (opcja)

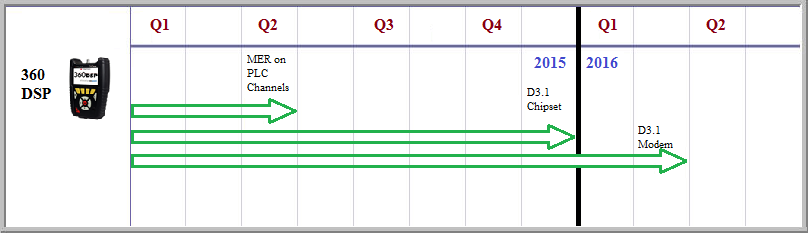

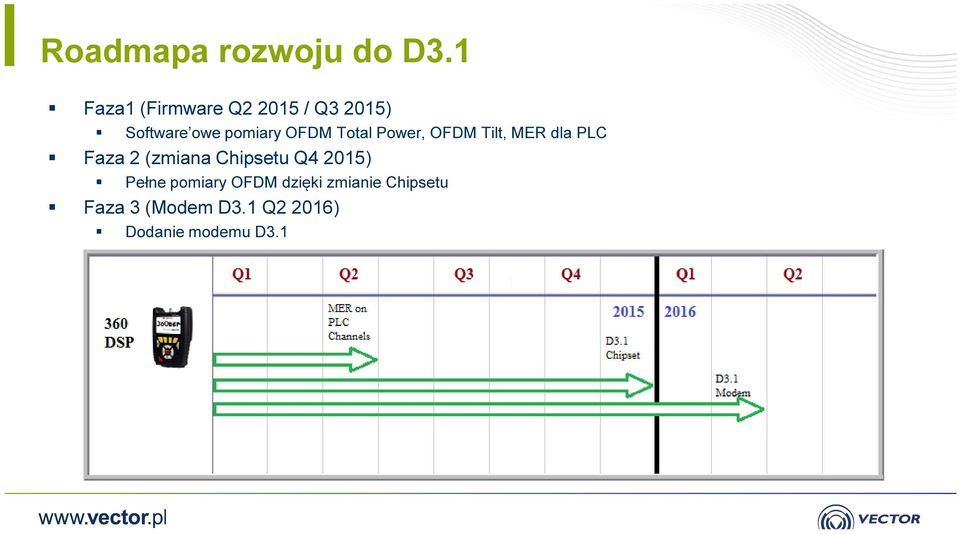

16 Roadmapa rozwoju do D3.1 Faza1 (Firmware Q / Q3 2015) Software owe pomiary OFDM Total Power, OFDM Tilt, MER dla PLC Faza 2 (zmiana Chipsetu Q4 2015) Pełne pomiary OFDM dzięki zmianie Chipsetu Faza 3 (Modem D3.1 Q2 2016) Dodanie modemu D3.1

17 Agenda Co zmienia DOCSIS 3.1? Pomiary sygnałów DOCSIS 3.1 Mierniki Trilithic Platforma pomiarowa Trilithic

18 Co dalej z danymi z pomiarów?

19 Trilithic ViewPoint Zunifikowana platforma do zarządzania siecią HFC 1 narzędzie 4 moduły 8 typów urządzeń 500 SST mierników modemów Dostęp do danych z każdego miejsca na swiecie!

typów urządzeń 500 SST 5 000 mierników 1 000 000

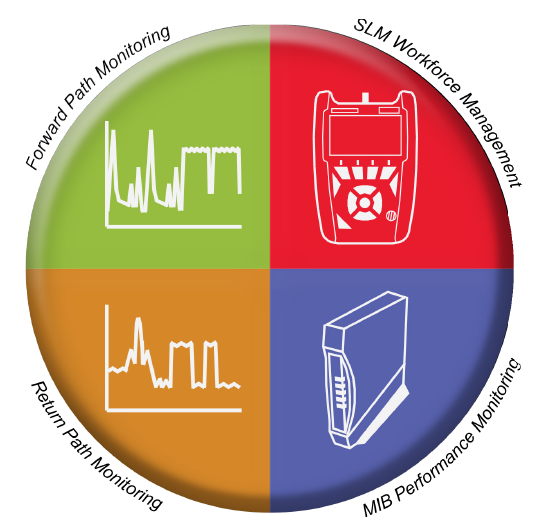

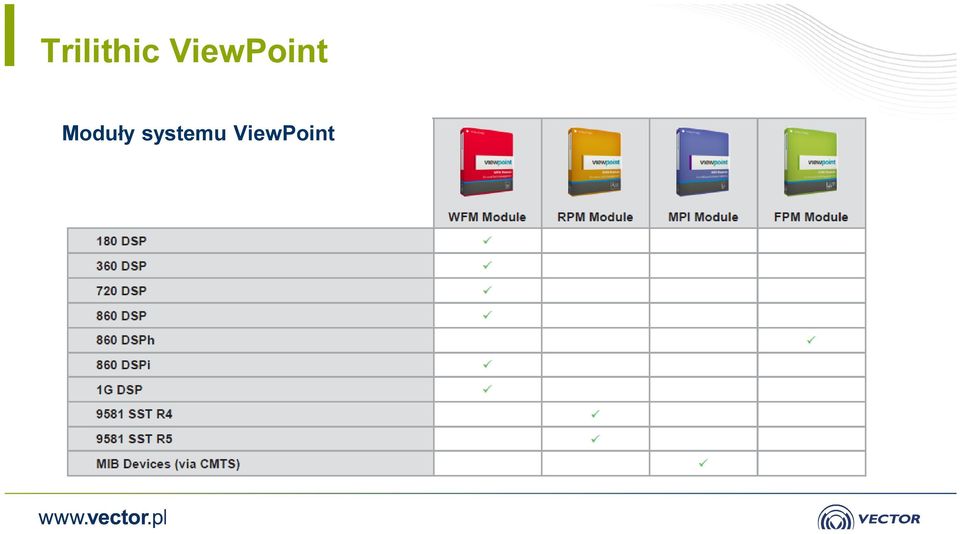

20 Trilithic ViewPoint Moduły systemu ViewPoint

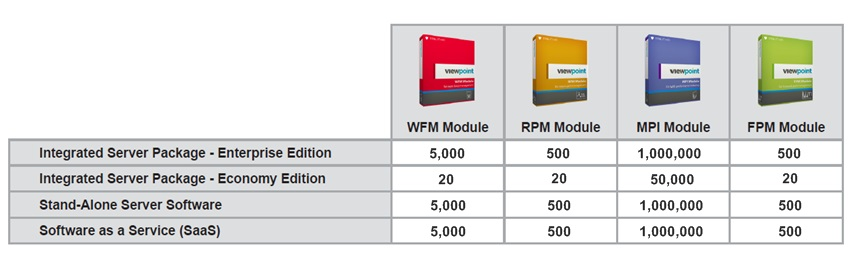

21 Trilithic ViewPoint Limity podłączonych urządzeń

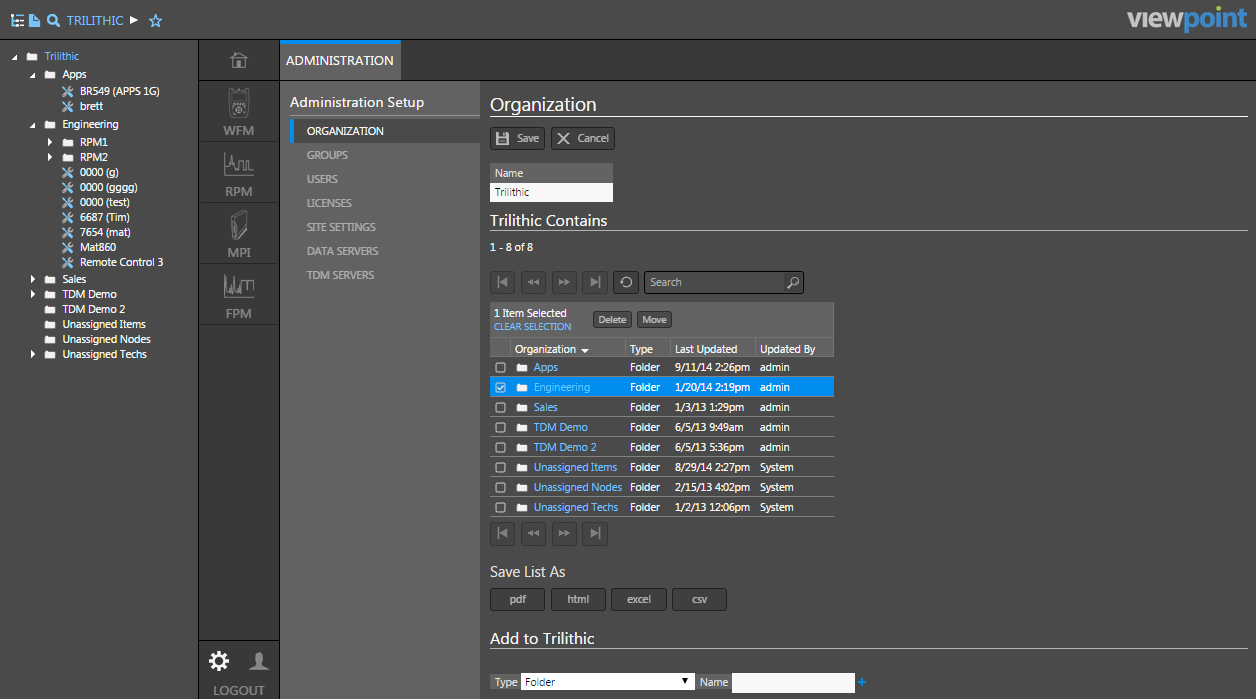

22 ViewPoint odwzorowanie struktury sieci

23 Trilithic ViewPoint Return Path Management (RPM) Module Zbieranie informacji ze wszystkich nodów SST w całej sieci Podglądu na żywo oraz historii każdego z nodów Możliwość podglądu jakości usług w całej sieci dzięki dashboard Łatwość lokalizowania obszarów gdzie występuje najwięcej problemów Praca na różnych profilach SST Szerokie możliwościami raportowe Możliwość zalogowania się przez smartfona/tablet z dowolnego miejsca

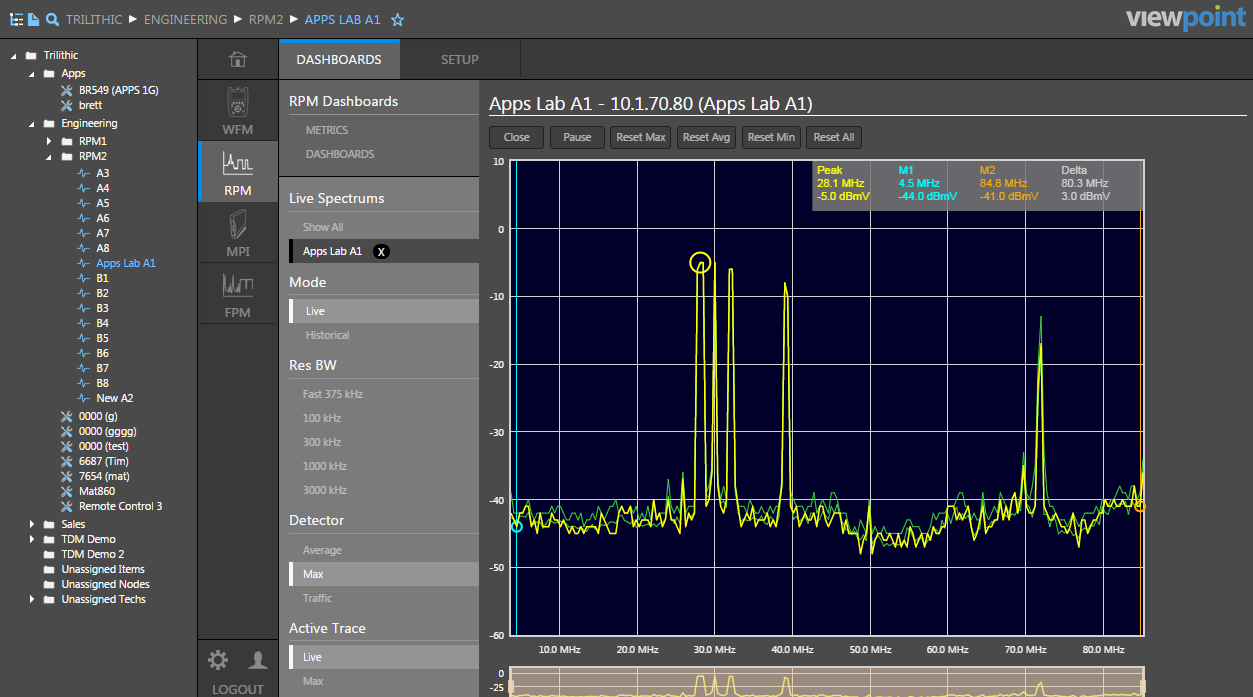

24 ViewPoint RPM - LiveView

25 ViewPoint RPM - Dashboard

Trilithic ViewPoint Workforce Management (WFM) Module Tworzenie i edycja planów kanałowych dla grup techników Tworzenie i edycja autotestów Zbieranie informacji ze wszystkich mierników

26 Trilithic ViewPoint Workforce Management (WFM) Module Tworzenie i edycja planów kanałowych dla grup techników Tworzenie i edycja autotestów Zbieranie informacji ze wszystkich mierników Przeglądanie raportów z wynikami pracy techników Nadzorowanie jakości pracy techników ogranicza konieczność jeżdżenia na poprawki Autotest skraca czas spędzony przez technika na instalacji

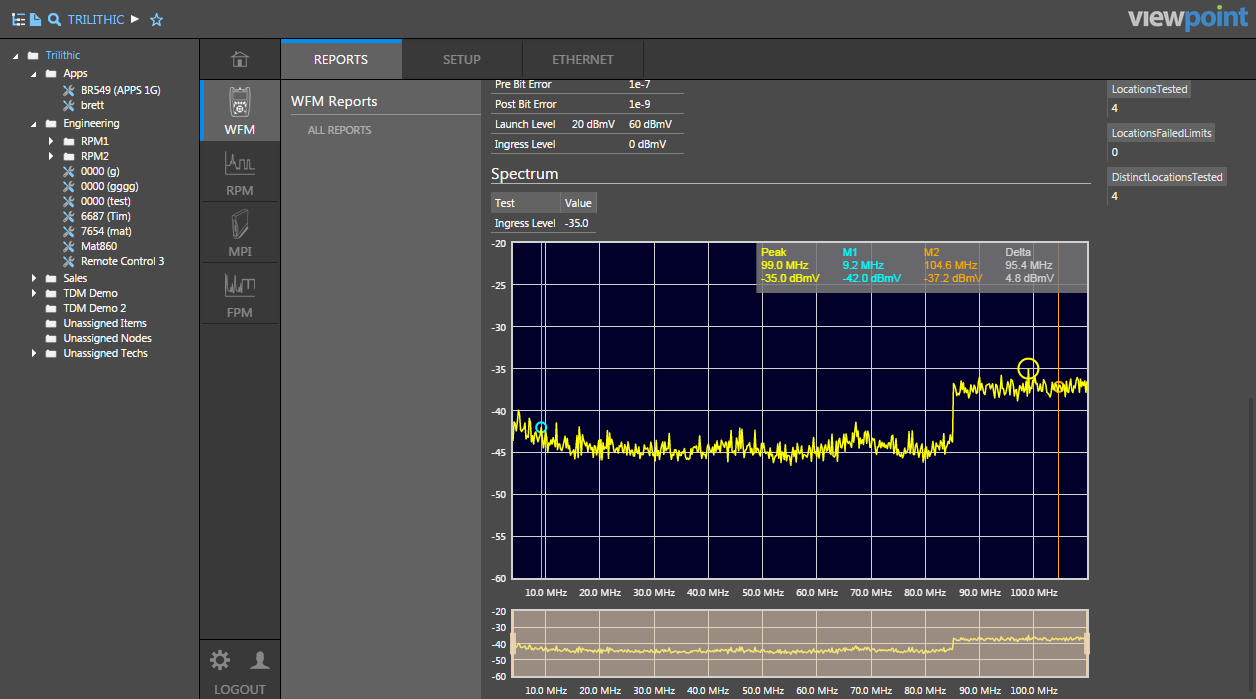

27 ViewPoint WFM - raporty z mierników

28 ViewPoint WFM - konfiguracja mierników

29 ViewPoint WFM - plan kanałowy

Trilithic ViewPoint MIB Performance Indexing (MPI) Module Nadzorowanie parametrów pracy modemów w całej sieci Możliwość podglądu jakości sieci dzięki dashboard Pokazuje ile procent modemów w danej

30 Trilithic ViewPoint MIB Performance Indexing (MPI) Module Nadzorowanie parametrów pracy modemów w całej sieci Możliwość podglądu jakości sieci dzięki dashboard Pokazuje ile procent modemów w danej lokalizacji jest poza zakresem Możliwość prezentacji danych z modemów wspólnie z danymi z innych modułów Łatwa identyfikacja obszarów do regulacji Możliwość zalogowania się przez smartfona/tablet z dowolnego miejsca

31 Trilithic ViewPoint Forward Path Management (FPM) Module Zbieranie informacji z wszystkich DSPh w sieci Nadzorowanie pracy kanału dosyłowego Możliwość podglądu jakości usług w całej sieci dzięki dashboard Możliwość zalogowania się przez smartfona/tablet z dowolnego miejsca

32 Dziękuje za uwagę Szymon Jaros Solution Manager tel
