1 Dr Michał Tanaś(

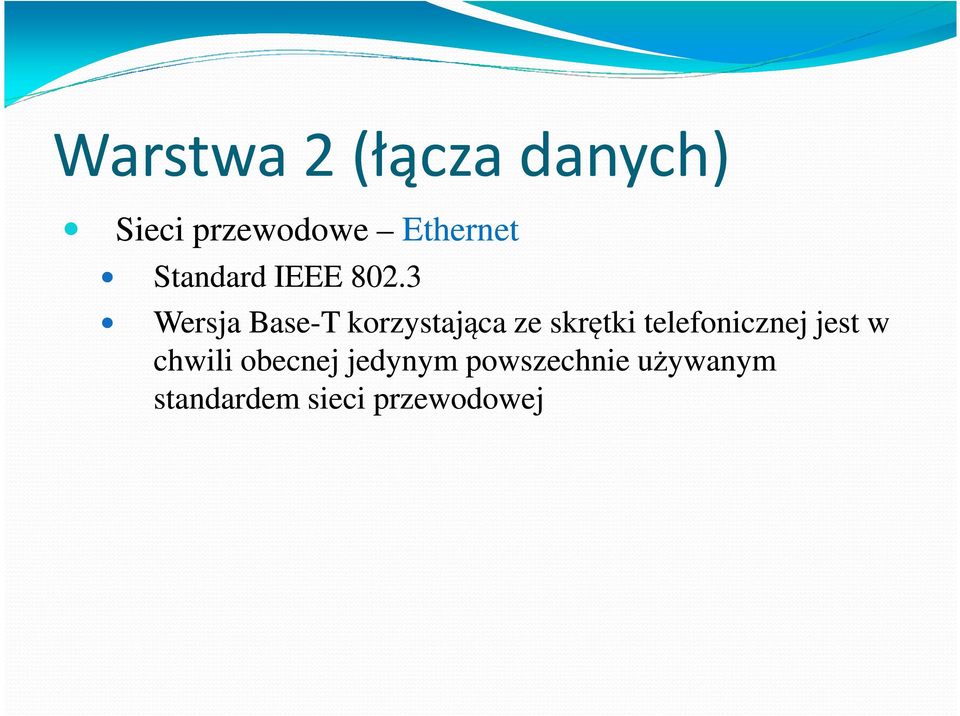

2 Sieci przewodowe Ethernet Standard IEEE Wersja Base-T korzystająca ze skrętki telefonicznej jest w chwili obecnej jedynym powszechnie używanym standardem sieci przewodowej

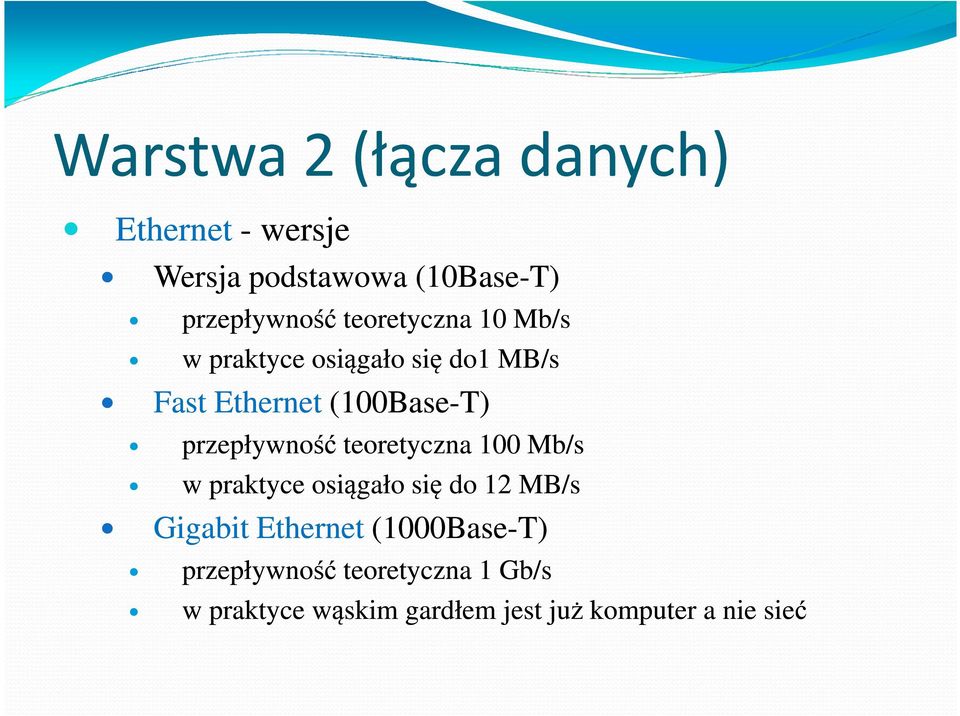

3 Ethernet - wersje Wersja podstawowa (10Base-T) przepływność teoretyczna 10 Mb/s w praktyce osiągało się do1 MB/s Fast Ethernet (100Base-T) przepływność teoretyczna 100 Mb/s w praktyce osiągało się do 12 MB/s Gigabit Ethernet (1000Base-T) przepływność teoretyczna 1 Gb/s w praktyce wąskim gardłem jest już komputer a nie sieć

teoretyczna 100 Mb/s w praktyce osiągało się do 12 MB/s Gigabit Ethernet

4 Ethernet wersje 10 Gigabit Ethernet (10GBase-T) przepływność teoretyczna 10 Gb/s stosowana w sieciach szkieletowych 100 Gigabit Ethernet (100GBase-T) przepływność teoretyczna 100 Gb/s stosowana w sieciach szkieletowych

szkieletowych 100 Gigabit Ethernet (100GBase-T)

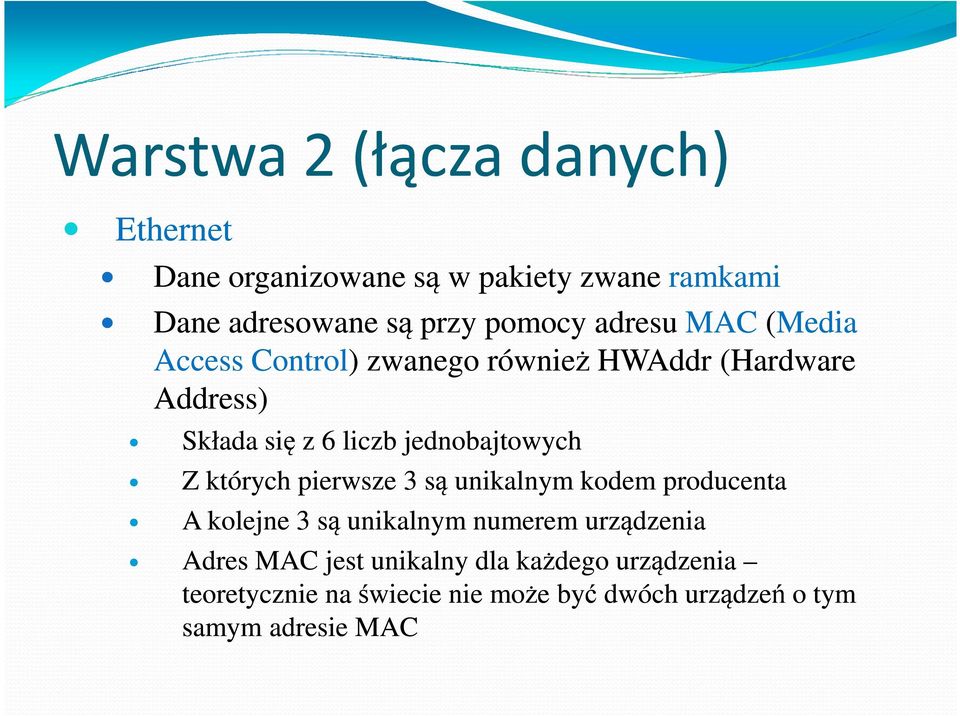

5 Ethernet Dane organizowane są w pakiety zwane ramkami Dane adresowane są przy pomocy adresu MAC (Media Access Control) zwanego również HWAddr (Hardware Address) Składa się z 6 liczb jednobajtowych Z których pierwsze 3 są unikalnym kodem producenta A kolejne 3 są unikalnym numerem urządzenia Adres MAC jest unikalny dla każdego urządzenia teoretycznie na świecie nie może być dwóch urządzeń o tym samym adresie MAC

pierwsze 3 są unikalnym kodem producenta A kolejne 3 są unikalnym numerem urządzenia Adres MAC jest

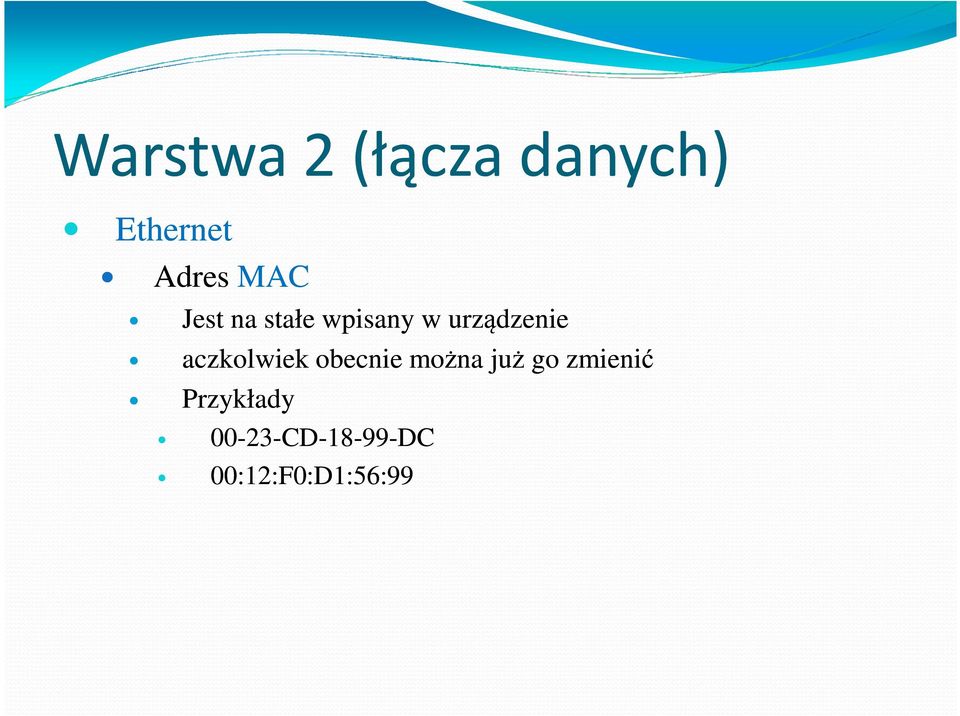

6 Ethernet Adres MAC Jest na stałe wpisany w urządzenie aczkolwiek obecnie można już go zmienić Przykłady CD DC 00:12:F0:D1:56:99

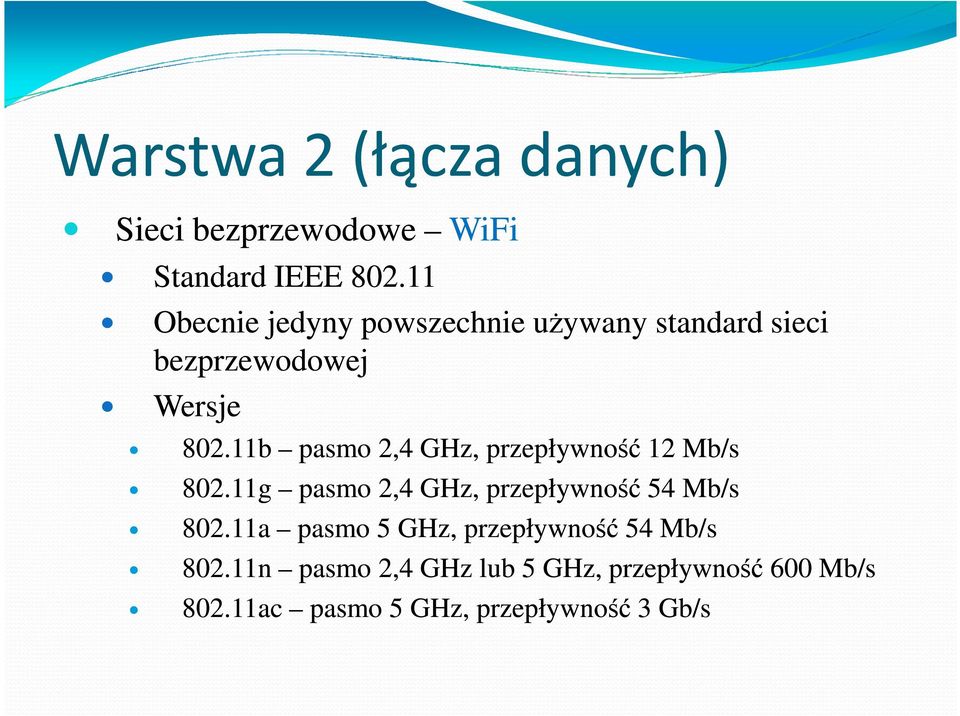

7 Standard IEEE Obecnie jedyny powszechnie używany standard sieci bezprzewodowej Wersje b pasmo 2,4 GHz, przepływność 12 Mb/s g pasmo 2,4 GHz, przepływność 54 Mb/s a pasmo 5 GHz, przepływność 54 Mb/s n pasmo 2,4 GHz lub 5 GHz, przepływność 600 Mb/s ac pasmo 5 GHz, przepływność 3 Gb/s

11b pasmo 2,4 GHz, przepływność 12 Mb/s 802.

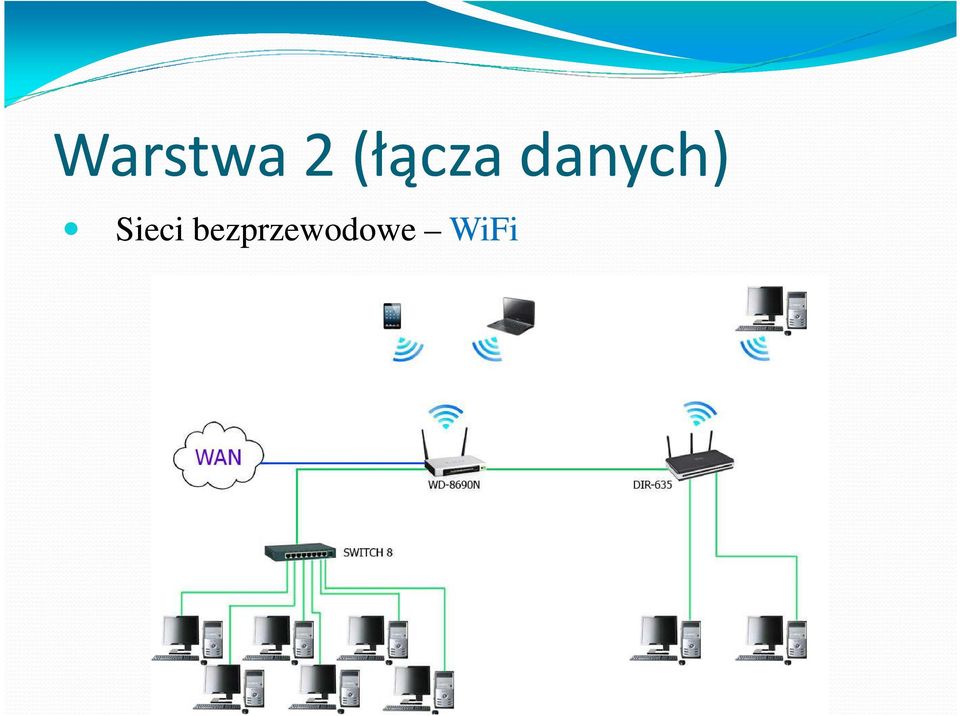

8 Sieć WiFi jest udostępniana przez urządzenie zwane Access Point (AP) AP zawiera Nadajnik i odbiornik radiowy (transceiver) Port do sieci przewodowej Ethernet Możliwe jest również połączenie dwóch AP w sposób bezprzewodowy przy pomocy WDS (Wireless Distribution System) Ale kosztem zmniejszenia przepływności o połowę

Ethernet Możliwe jest również połączenie dwóch AP w sposób bezprzewodowy przy

9 Access Point

10 Sieć WiFi posiada swoją nazwę SSID (Service Set Identification) Dwa AP mogą posiadać ten sam SSID Są wtedy traktowane jako elementy tej samej sieci Klient połączy się z tym AP, który w danym miejscu ma silniejszy sygnał Istnieje również możliwość bezpośredniego połączenia dwóch klientów bez AP tzw. tryb Ad-Hoc albo nowszy WiFi Direct

połączy się z tym AP, który w danym miejscu ma silniejszy sygnał Istnieje również

12 Zabezpieczenie przed posłuchem Brak tzw. sieć otwarta WEP (Wired Equivalent Privacy) wersja 40 bitowa wersja 128 bitowa Obie wersje WEP zostały złamane ze względu na wadę przyjętego protokołu szyfrującego RC-4 (podatność na powtarzające się klucze) Co oznacza że do złamania WEP wystarczy podsłuchanie wystarczająco wielu pakietów

Obie wersje WEP zostały złamane ze względu na wadę przyjętego protokołu

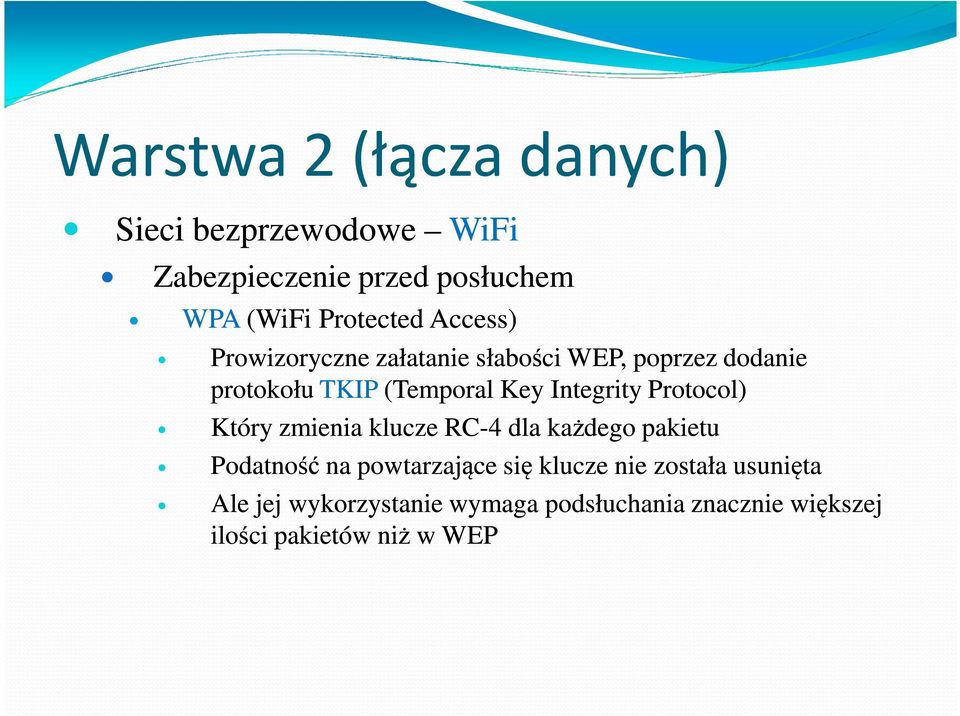

13 Zabezpieczenie przed posłuchem WPA (WiFi Protected Access) Prowizoryczne załatanie słabości WEP, poprzez dodanie protokołu TKIP (Temporal Key Integrity Protocol) Który zmienia klucze RC-4 dla każdego pakietu Podatność na powtarzające się klucze nie została usunięta Ale jej wykorzystanie wymaga podsłuchania znacznie większej ilości pakietów niż w WEP

zmienia klucze RC-4 dla każdego pakietu Podatność na powtarzające się klucze nie

14 Zabezpieczenie przed posłuchem WPA2 (WiFi Protected Access 2) Całkowita zmiana używanego szyfru z RC-4 na CCMP (Counter Mode Cipher Block Chaining Message Authentication Protocol) Który jest jedną z wersji szyfru AES (Advanced Encryption Standard) Nie są obecnie znane żadne wykonalne w praktyce ataki na szyfr AES (czyli również na WPA2) Natomiast są znane ataki na protokół konfigurujący WPS (WiFi Protected Setup)

szyfru AES (Advanced Encryption Standard) Nie są obecnie znane żadne wykonalne w praktyce ataki na

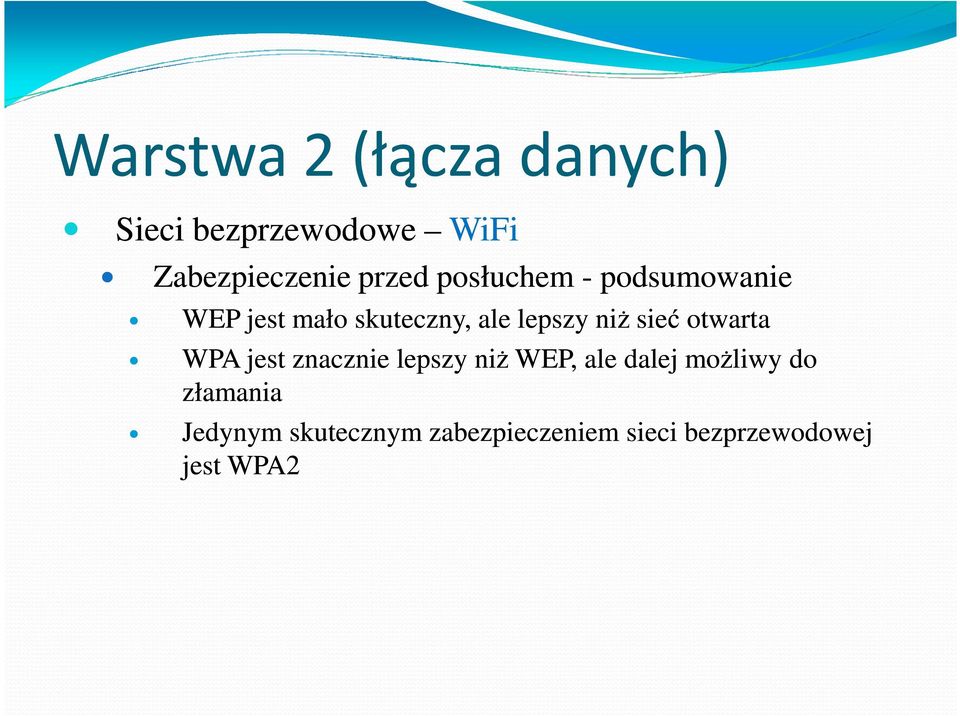

15 Zabezpieczenie przed posłuchem - podsumowanie WEP jest mało skuteczny, ale lepszy niż sieć otwarta WPA jest znacznie lepszy niż WEP, ale dalej możliwy do złamania Jedynym skutecznym zabezpieczeniem sieci bezprzewodowej jest WPA2

znacznie lepszy niż WEP, ale dalej możliwy do złamania
