1 PROBLEMATYKA BEZPIECZEŃSTWA SIECI RADIOWYCH Algorytm szyfrowania AES Zygmunt Kubiak Instytut Informatyki Politechnika Poznańska

2 Wprowadzenie Problemy bezpieczeństwa transmisji Rozwiązania stosowane dla przemysłowych systemów transmisji danych powinny spełniać nie tylko wymagania czasu rzeczywistego ale również ostre warunki dotyczące bezpieczeństwa transmisji danych Zygmunt Kubiak 2

3 Wprowadzenie Problemy bezpieczeństwa transmisji Odbiorca musi mieć pewność, że dane które do niego docierają są identyczne z danymi, które wysłał nadawca (Integralność danych) Cel ten jest osiągalny za pomocą zabezpieczeń nadmiarowych treści pakietu (słowo kontrolne) Zygmunt Kubiak 3

4 Wprowadzenie Problemy bezpieczeństwa transmisji Transmitowane dane powinny być nieczytelne dla nieupoważnionych stron (osób lub procesów) (Poufność danych) Cel ten osiągany jest przy pomocy metod szyfrowania Zygmunt Kubiak 4

5 Wprowadzenie Problemy bezpieczeństwa transmisji Dostęp do sieci tylko dla upoważnionych stron (osób lub procesów) (Uwierzytelnianie proces potwierdzania tożsamości osoby lub obiektu, autoryzacja (uwierzytelnianie tożsamości)) Cel ten osiągany jest różnymi metodami, np. karty identyfikacyjne, podpis cyfrowy, urządzenia biometryczne Zygmunt Kubiak 5

6 Algorytmy szyfrujące Symetryczne Algorytmy symetryczne wykorzystują do szyfrowania i deszyfrowania informacji ten sam klucz. Klucz taki nie może zostać ujawniony. Popularne algorytmy symetryczne - DES, AES, IDEA, Blowfish. Problem dystrybucja klucza z zachowaniem tajności. Asymetryczne Algorytm wykorzystuje parę kluczy. Jeden z kluczy jest kluczem jawnym, drugi tajnym. Klucz jawny udostępniamy w Internecie. Szyfrowanie informacji następuje przy pomocy klucza tajnego (prywatnego nadawcy). Deszyfrowanie informacji nastąpi poprzez użycie klucza jawnego (publicznego nadawcy). Przykłady RSA, DSS (DSA), Diffie-Hellman a Zygmunt Kubiak 6

7 Algorytmy szyfrujące Symetryczne (z tajnym kluczem), np. AES, IDEA, A5 Key Key Alice Bob Plaintext Encryption Algorithm Ciphertext Decryption Algorithm Plaintext Zygmunt Kubiak 7

8 Mechanizmy bezpieczeństwa w sieciach radiowych Aktualnie w największe zainteresowanie wśród metod szyfrowania wiąże się z algorytmem szyfrowania z kluczem symetrycznym AES. AES (ang. Advanced Encryption Standard) była to nazwa konkursu ogłoszonego w 1997 r. przez NIST (ang. National Institute of Standards and Technology) na ogólnie dostępny (darmowy) algorytm szyfrujący. Zwycięskim opracowaniem okazał się projekt zgłoszony w 1998 r. pod nazwą Rijndael, stanowiącą połączenie nazwisk jego twórców (Rijmen & Daemen). Został on przyjęty w 2000 r. jako standard pod nazwą AES. zaakceptowany w 2000 r. Ten silny algorytm został Szyfr AES może używać bloków 128-, 192- lub 256- bitowych, szyfrowanych kluczami 128-, 192- lub 256- bitowymi (ZigBee wykorzystuje AES-128). Zygmunt Kubiak 8

9 Algorytm AES Dla AES-128 operacja szyfrowania wymaga wykonania 10 rund. W każdej rundzie wykonywane są 4 operacje macierzowe (tu: 4 4). Elementem macierzy jest bajt. Po każdej rundzie powstaje szyfr pośredni, zwany stanem (ang. state). Zygmunt Kubiak 9

10 Algorytm AES Zygmunt Kubiak 10

11 Algorytm AES Zygmunt Kubiak 11

12 Algorytm AES Zygmunt Kubiak 12

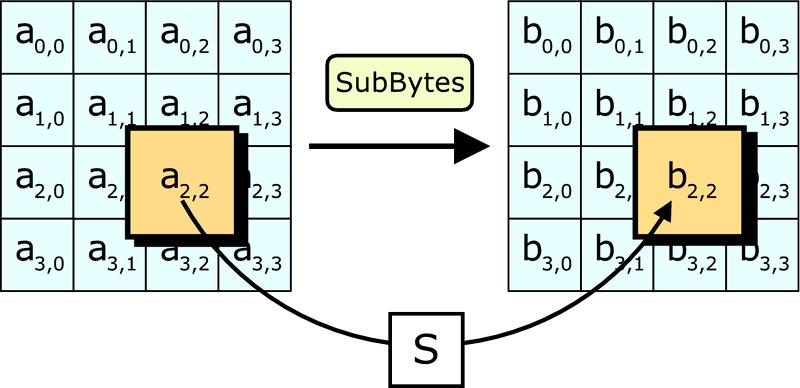

13 Algorytm AES Kolejne fazy rundy szyfrowania Podstawienie bajtów (1) Operacja SubBytes (podstawienie bajtów) dokonuje transformacji niezależnie każdego bajta stanu, na podstawie tabeli podstawień S-box (ang. substitution box). Zygmunt Kubiak 13

14 Algorytm AES Kolejne fazy wyznaczania trasy Zygmunt Kubiak 14

15 Algorytm AES Kolejne fazy rundy szyfrowania Mieszanie kolumn (3) Operacja mieszania kolumn (MixColumns) polega na przemnożeniu każdej kolumny stanu przez stały wielomian C(x). Zygmunt Kubiak 15

16 Algorytm AES Kolejne fazy rundy szyfrowania Operacja XOR z kluczem rundy (4) Klucz szyfrujący używany jest wewnątrz algorytmu do otrzymania odrębnego klucza w każdej rundzie procesu szyfrowania. Klucze takie są zwane kluczami rundy. W kroku AddRoundKey, na każdym bajcie stanu, wykonywana jest operacja logiczna XOR z kluczem rundy. Zygmunt Kubiak 16

17 Algorytm AES Deszyfrowanie Algorytm zbliżony do szyfrującego Klucze pośrednie muszą być podawane odwrotnej kolejności Operacje obrotów cyklicznych w lewo zamieniane są na operacje obrotów cyklicznych w prawo Podstawienia bajtów w macierzy stanów wykonuje się według tablicy Inv-S-Box W procesie mieszania kolumn macierzy stanu stosuje się inną postać macierzy współczynników Zmianie ulega kolejność stosowania poszczególnych operacji Zygmunt Kubiak 17

18 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Nk liczba słów 32-bitowych klucza Nb liczba słów 32-bitowych bloku Nr liczba rund Zygmunt Kubiak 18

19 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) S-Box dla szyfrowania Operacja SubBytes(), np. s 1,1 ={53} to s 1,1 ={ed} Zygmunt Kubiak 19

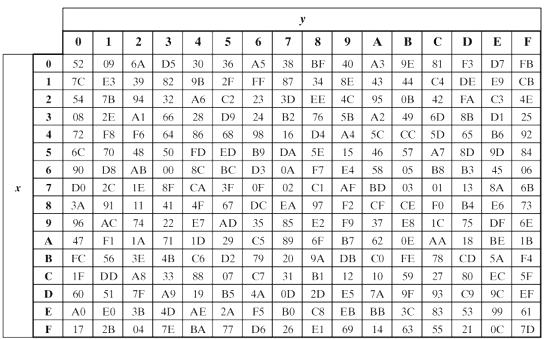

20 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Inv-S-Box dla deszyfrowania Operacja InvSubBytes(), np. s 1,1 ={53} to s 1,1 ={50} Zygmunt Kubiak 20

21 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Wersja 1 Tylko kodowanie Wersja 2 Kodowanie i dekodowanie Klucz 128-bitów Architektura 8- bitów Zygmunt Kubiak 21

22 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) RAM 32 x 8-bitów ~60% mocy i powierzchni układu Zygmunt Kubiak 22

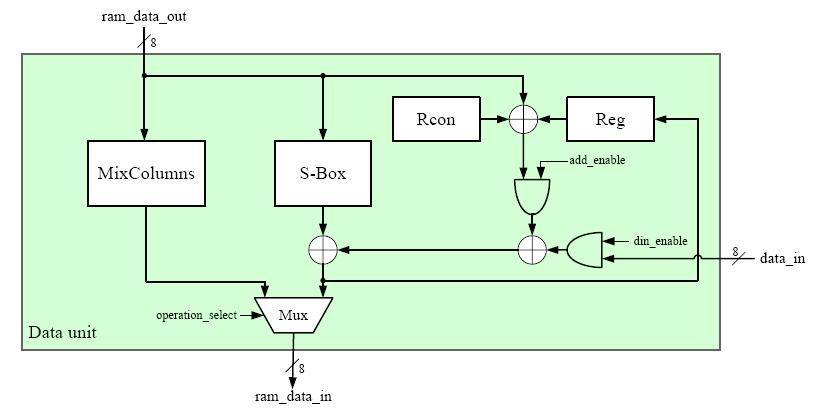

23 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Data unit Zygmunt Kubiak 23

24 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Data unit (inna realizacja AES-128) Zygmunt Kubiak 24

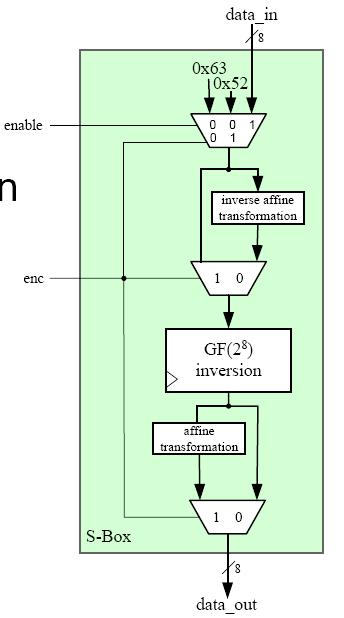

25 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) S-Box Kodowanie i dekodowanie 12% pow. układu 8% poboru mocy Zygmunt Kubiak 25

26 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) MixColumns ¼ MixColumns 7 cykli na kolumnę ~10% pow. układu ~5% poboru mocy Zygmunt Kubiak 26

27 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Jednostka generowania klucza rundy AES-128 Zygmunt Kubiak 27

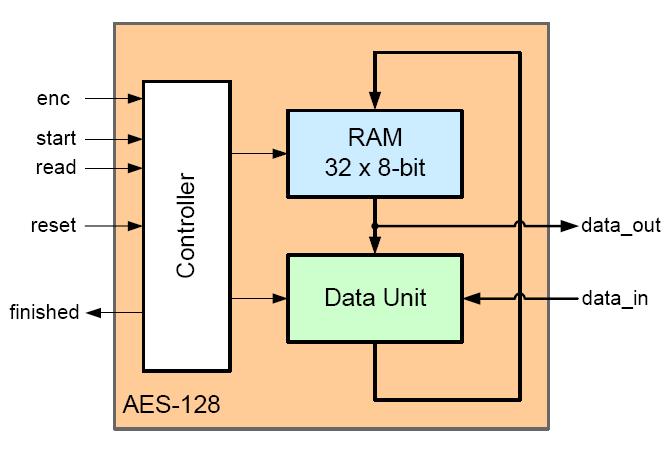

28 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Pełna poglądowa architektura układu AES-128 Zygmunt Kubiak 28

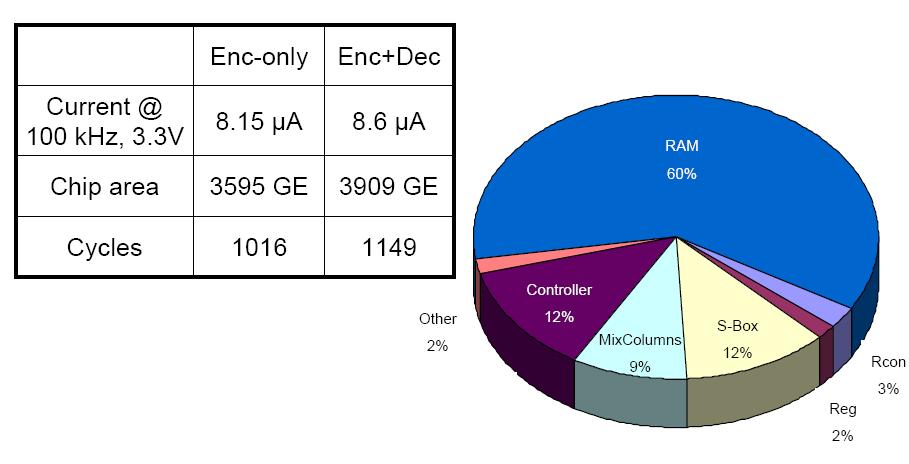

29 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Wyniki Powierzchnia układu Zygmunt Kubiak 29

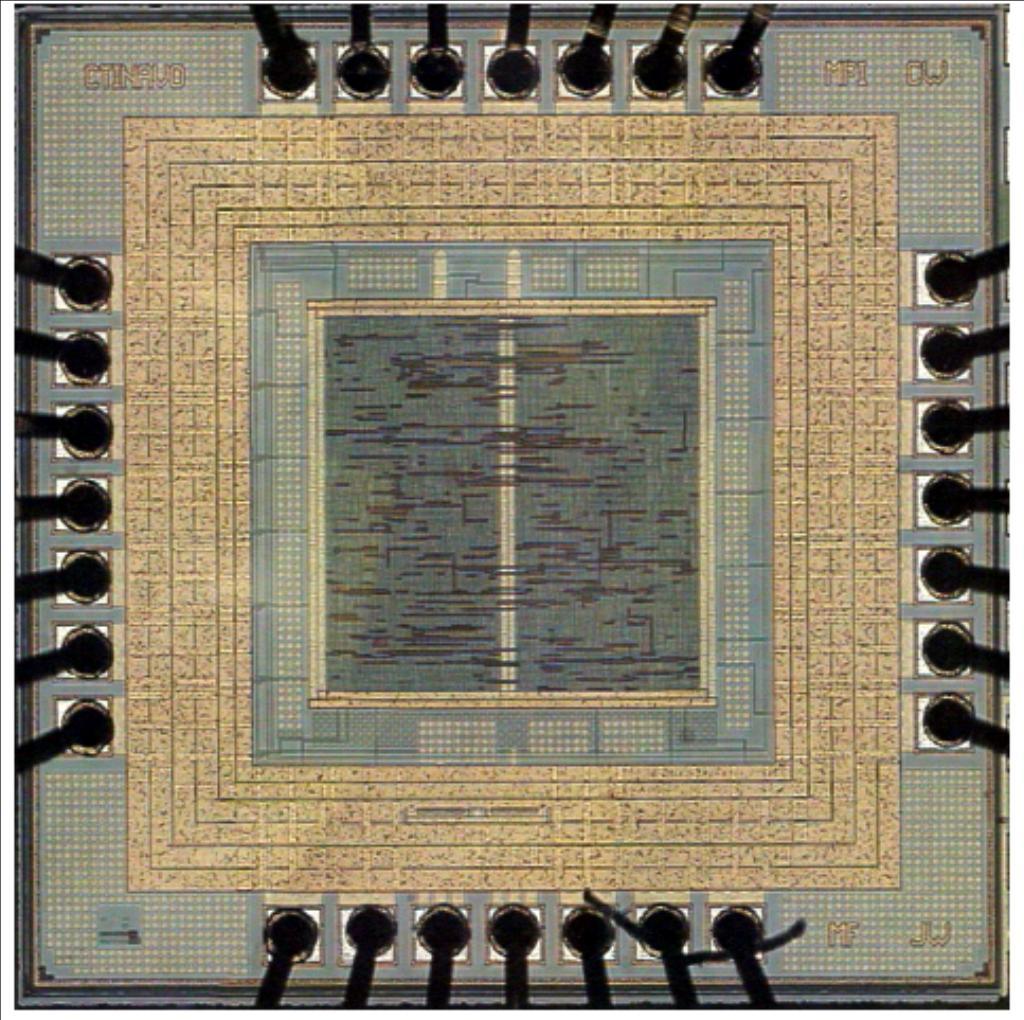

30 Realizacja sprzętowa AES Martin Feldhofer, Graz University of Technology (2004) Układ Zygmunt Kubiak 30

31 Dziękuję Zygmunt Kubiak 31

32 CCM Counter with Cipher Block Chaining-Message Authentication Code. Zygmunt Kubiak 32

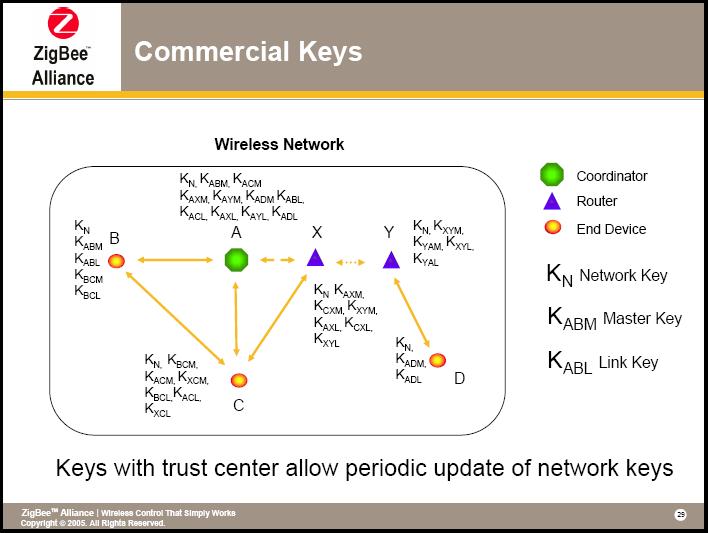

33 Zygmunt Kubiak 33

34 Zygmunt Kubiak 34

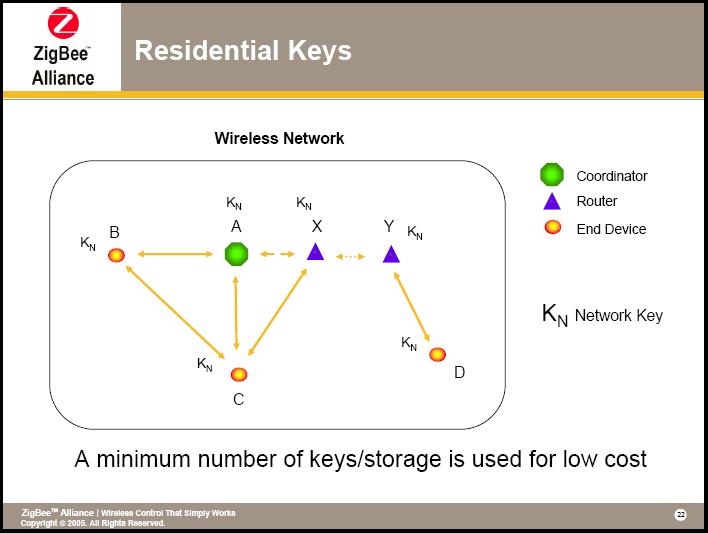

35 Zygmunt Kubiak 35
