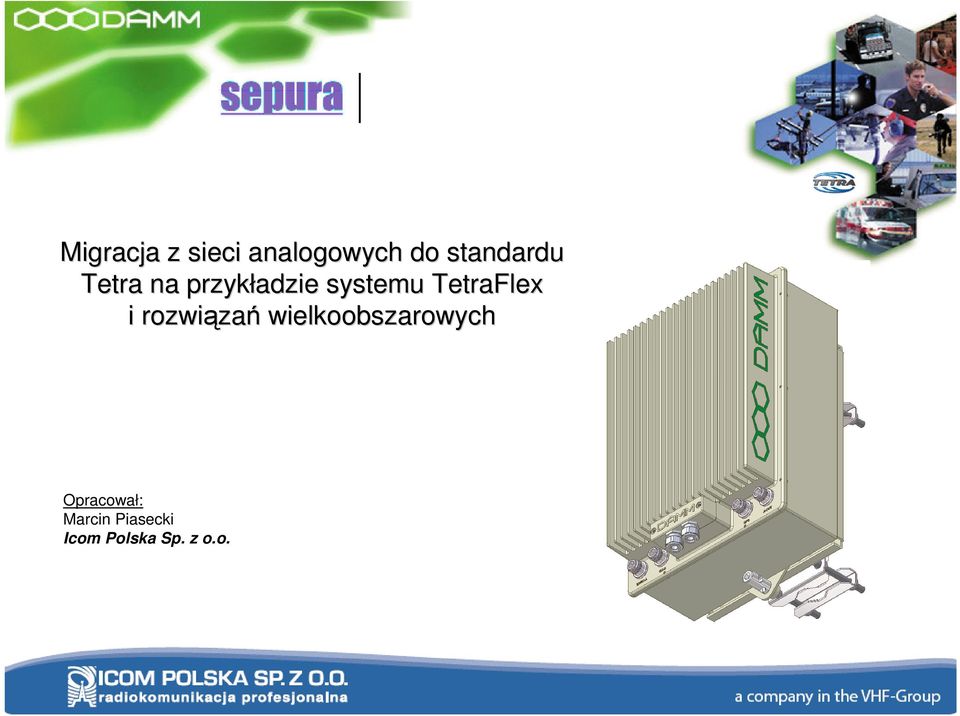

1 Migracja z sieci analogowych do standardu Tetra na przykładzie systemu TetraFlex i rozwiązań wielkoobszarowych Opracował: Marcin Piasecki Icom Polska Sp. z o.o. 1

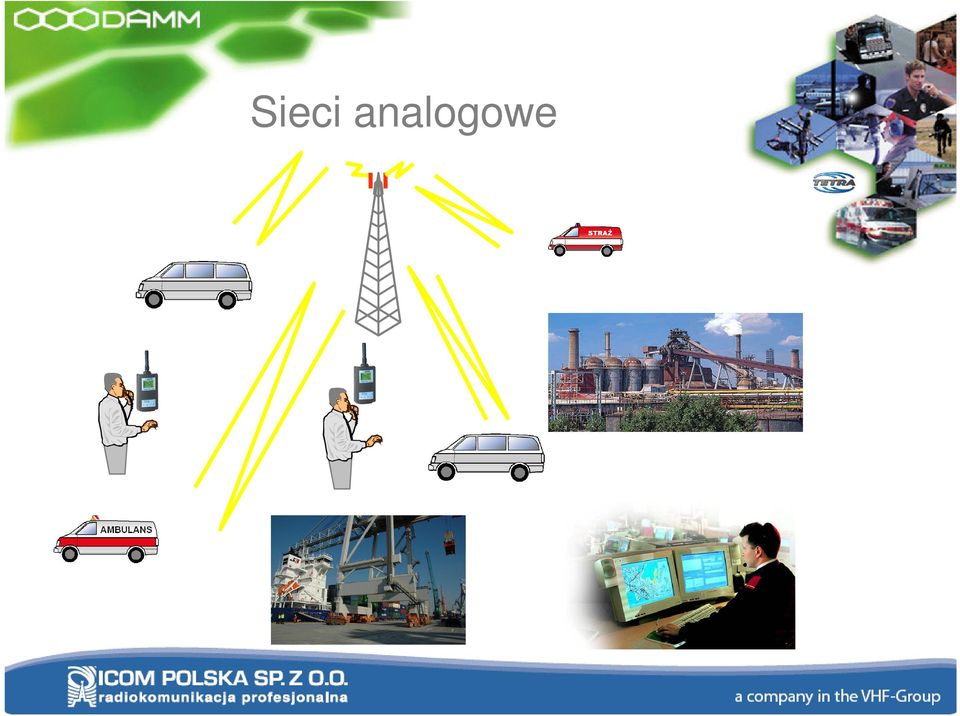

2 2 Sieci analogowe

3 3 Tranking analogowy MPT1327

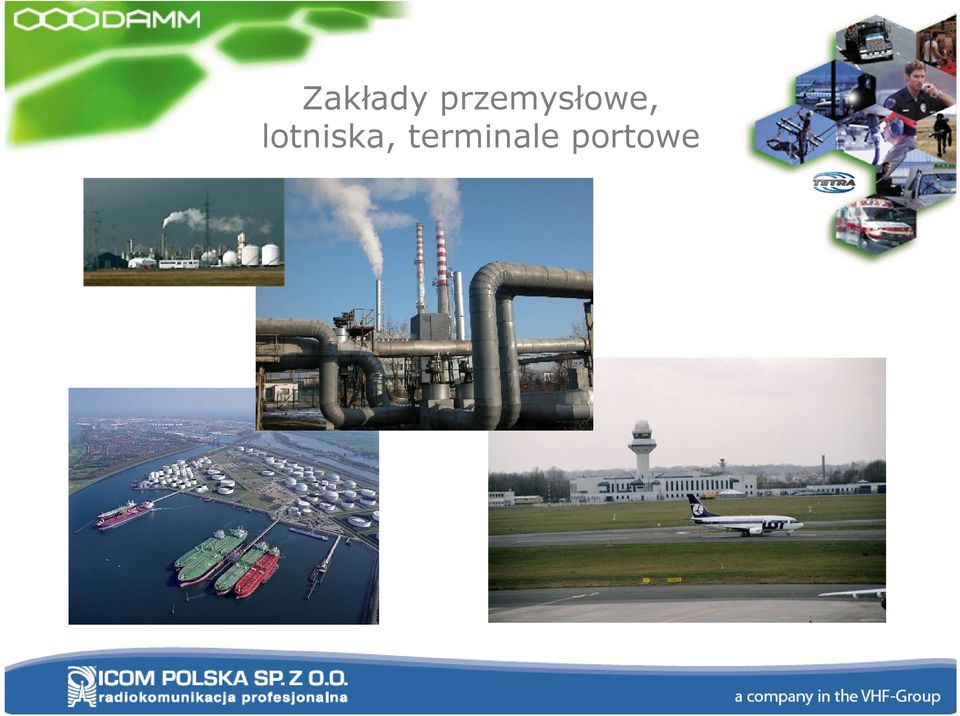

4 4 Zakłady przemysłowe, lotniska, terminale portowe

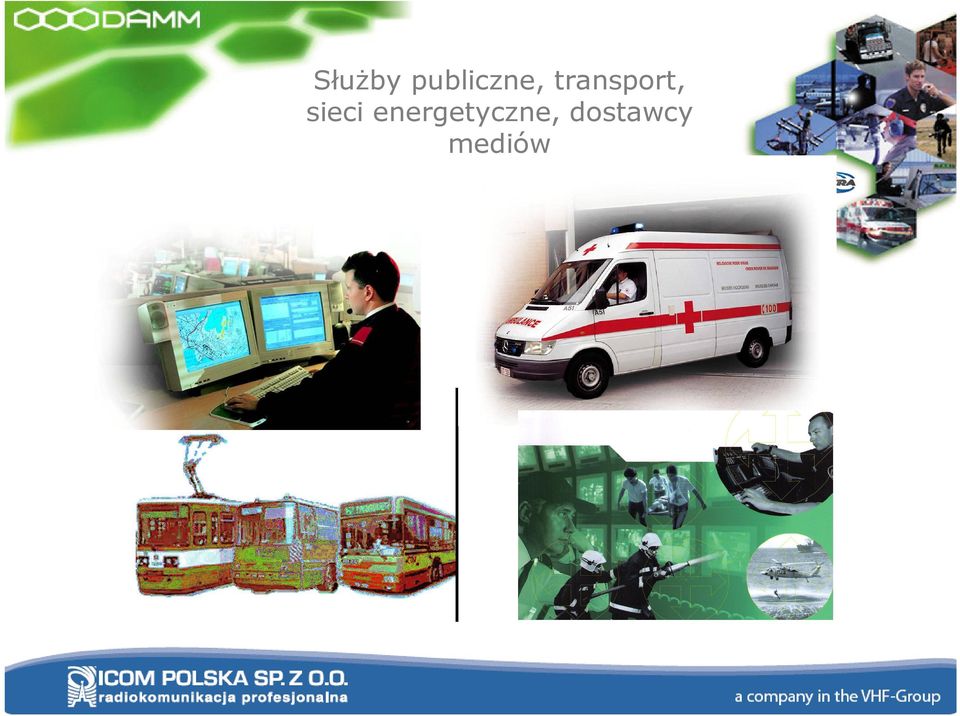

5 5 Służby publiczne, transport, sieci energetyczne, dostawcy mediów

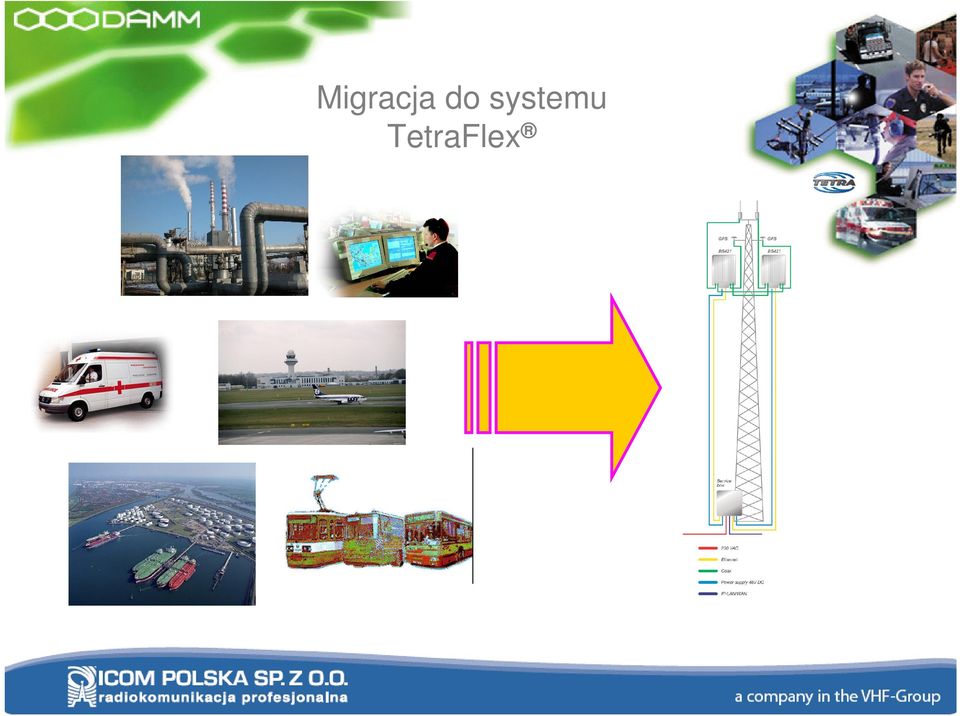

6 6 Migracja do systemu TetraFlex

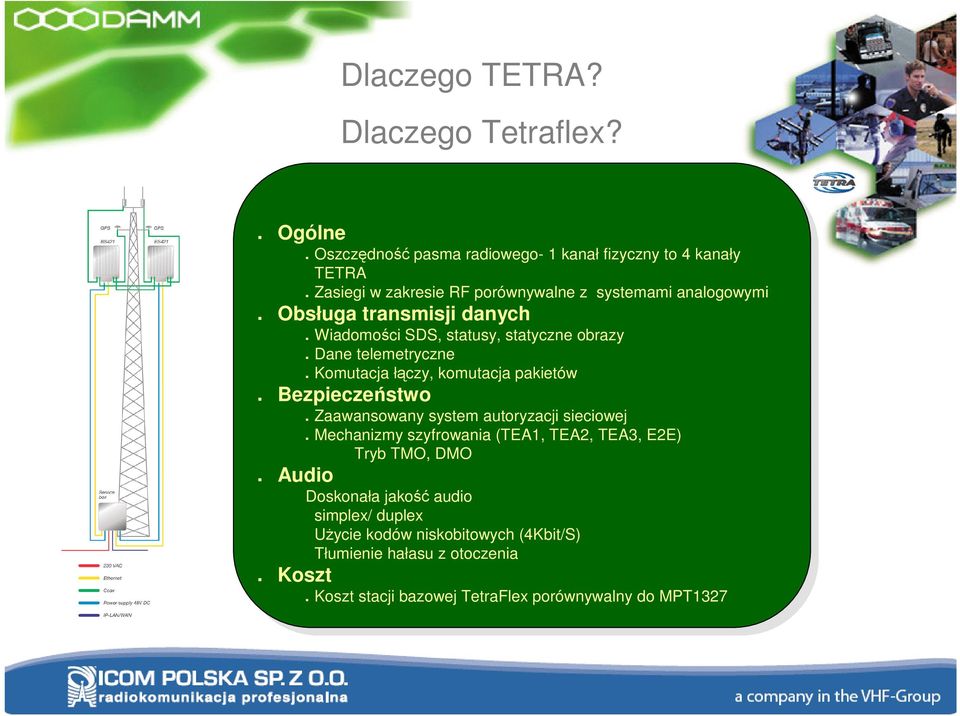

7 Dlaczego TETRA? Dlaczego Tetraflex? Ogólne Oszczędność pasma radiowego- 1 kanał fizyczny to 4 kanały TETRA Zasiegi w zakresie RF porównywalne z systemami analogowymi Obsługa transmisji danych Wiadomości SDS, statusy, statyczne obrazy Dane telemetryczne Komutacja łączy, komutacja pakietów Bezpieczeństwo Zaawansowany system autoryzacji sieciowej Mechanizmy szyfrowania (TEA1, TEA2, TEA3, E2E) Tryb TMO, DMO Audio Doskonała jakość audio simplex/ duplex Użycie kodów niskobitowych (4Kbit/S) Tłumienie hałasu z otoczenia Koszt Koszt stacji bazowej TetraFlex porównywalny do MPT1327 7

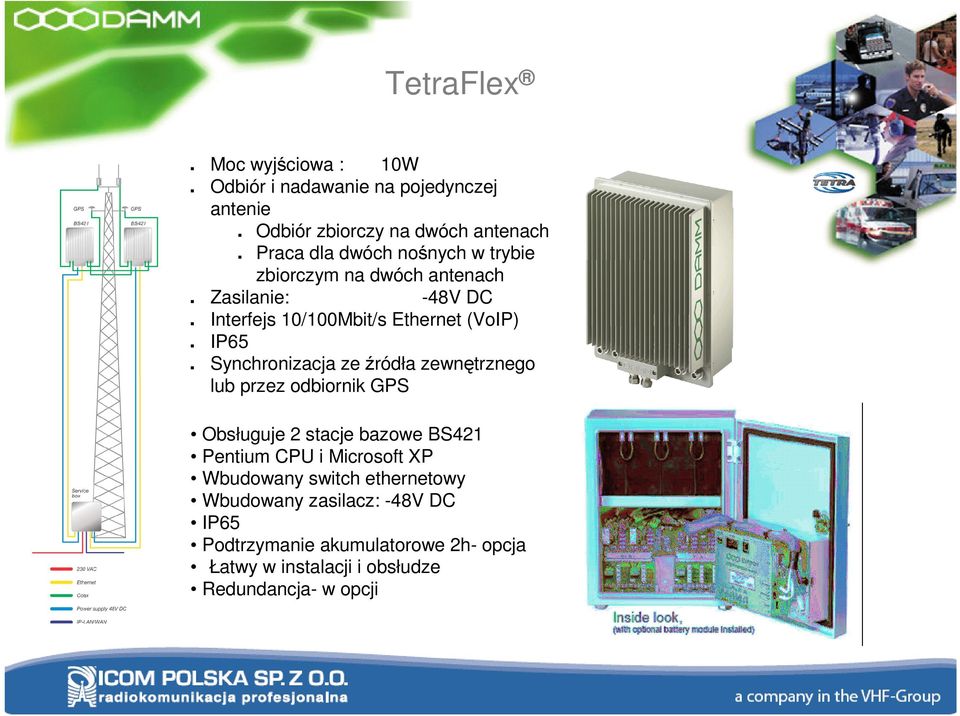

8 TetraFlex Moc wyjściowa : 10W Odbiór i nadawanie na pojedynczej antenie Odbiór zbiorczy na dwóch antenach Praca dla dwóch nośnych w trybie zbiorczym na dwóch antenach Zasilanie: -48V DC Interfejs 10/100Mbit/s Ethernet (VoIP) IP65 Synchronizacja ze źródła zewnętrznego lub przez odbiornik GPS Obsługuje 2 stacje bazowe BS421 Pentium CPU i Microsoft XP Wbudowany switch ethernetowy Wbudowany zasilacz: -48V DC IP65 Podtrzymanie akumulatorowe 2h- opcja Łatwy w instalacji i obsłudze Redundancja- w opcji 8

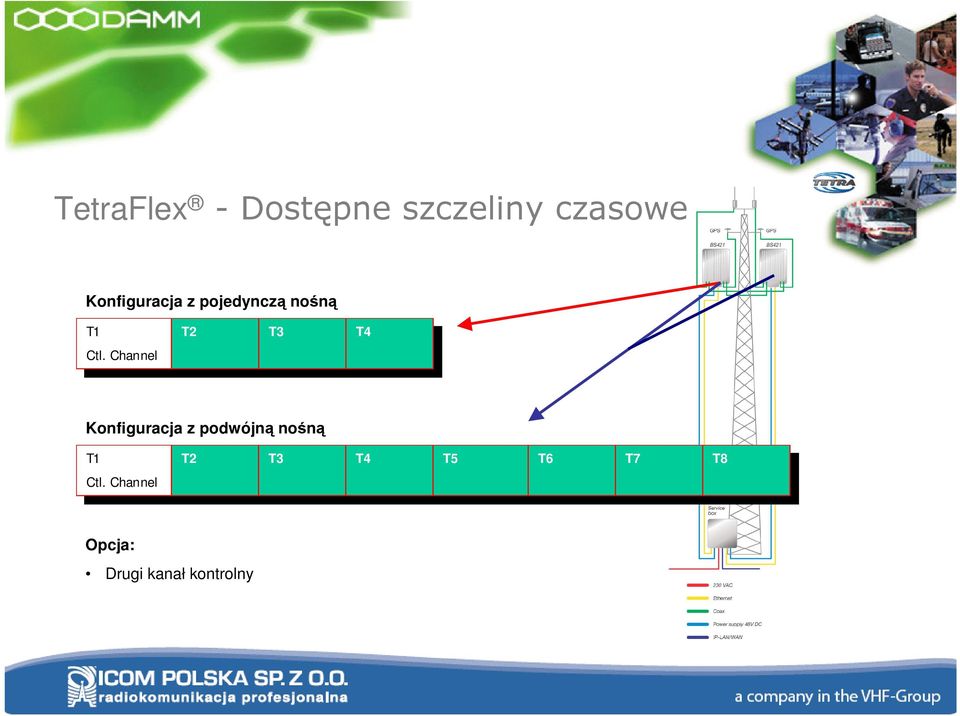

9 TetraFlex - Dostępne szczeliny czasowe Konfiguracja z pojedynczą nośną T1 T1 Ctl. Channel Ctl. Channel T2 T2 T3 T3 T4 T4 Konfiguracja z podwójną nośną T1 T1 Ctl. Channel Ctl. Channel T2 T2 T3 T3 T4 T4 T5 T5 T6 T6 T7 T7 T8 T8 Opcja: Drugi kanał kontrolny 9

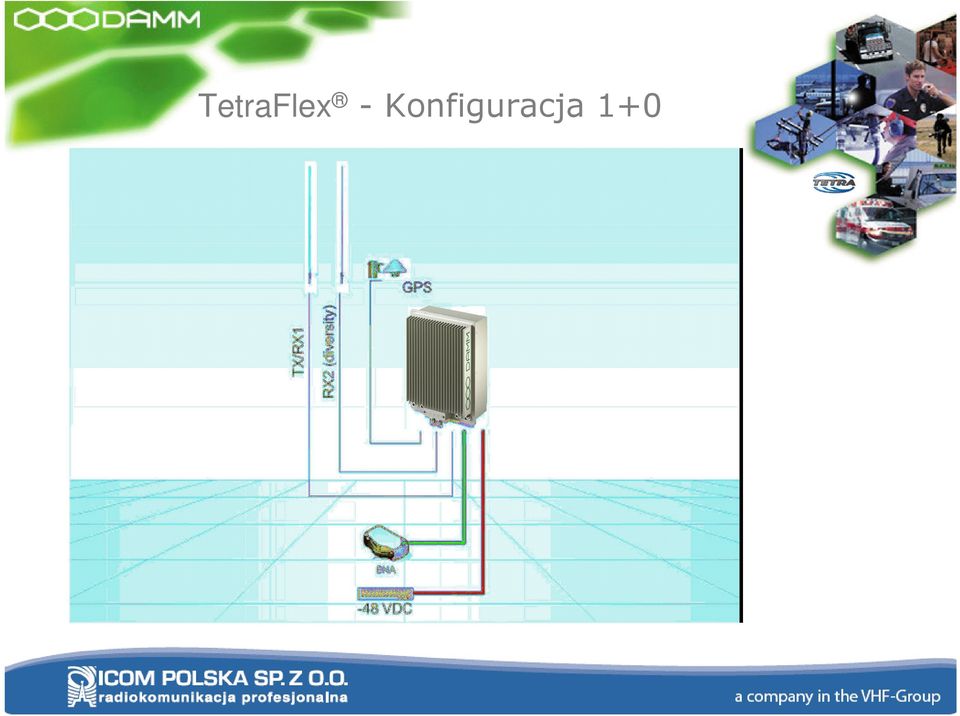

10 10 TetraFlex - Konfiguracja 1+0

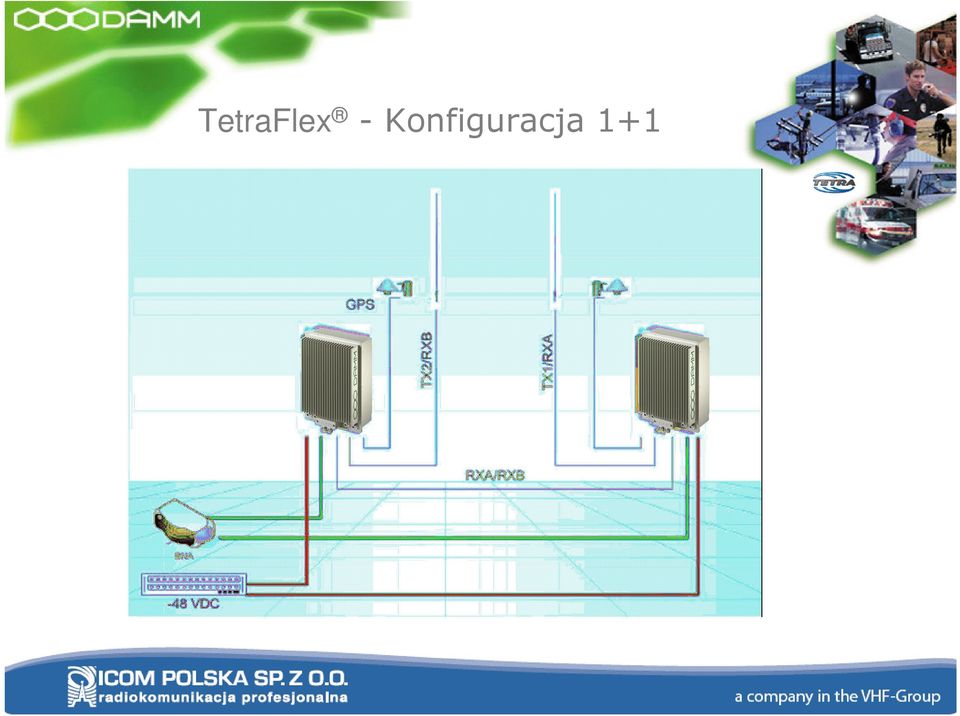

11 TetraFlex - Konfiguracja

12 TetraFlex - Konfiguracja

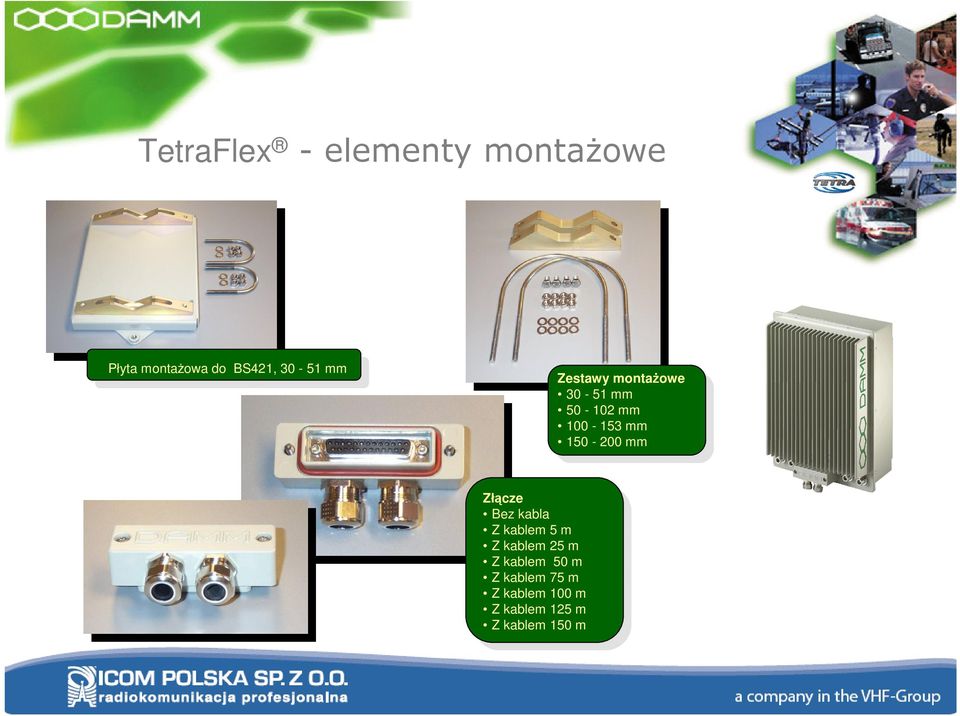

13 TetraFlex - elementy montażowe Płyta montażowa do BS421, mm Zestawy montażowe mm mm mm mm Złącze Bez kabla Z kablem 5 m Z kablem 25 m Z kablem 50 m Z kablem 75 m Z kablem 100 m Z kablem 125 m Z kablem 150 m 13

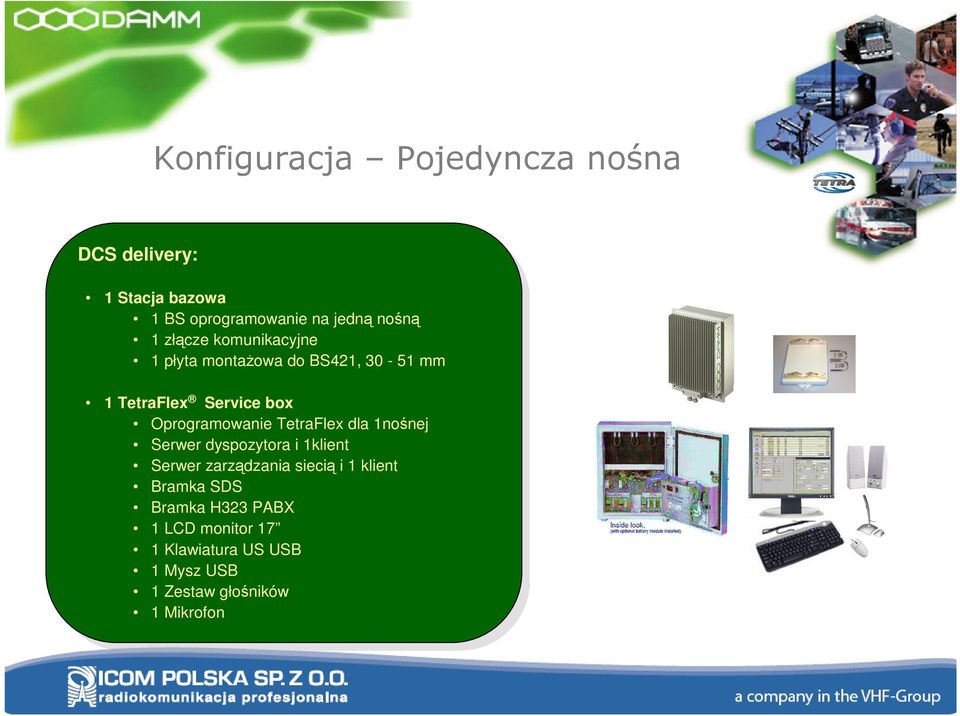

14 Konfiguracja Pojedyncza nośna DCS delivery: 1 Stacja bazowa 1 BS oprogramowanie na jedną nośną 1 złącze komunikacyjne 1 płyta montażowa do BS421, mm 1 TetraFlex Service box Oprogramowanie TetraFlex dla 1nośnej Serwer dyspozytora i 1klient Serwer zarządzania siecią i 1 klient Bramka SDS Bramka H323 PABX 1 LCD monitor 17 1 Klawiatura US USB 1 Mysz USB 1 Zestaw głośników 1 Mikrofon 14

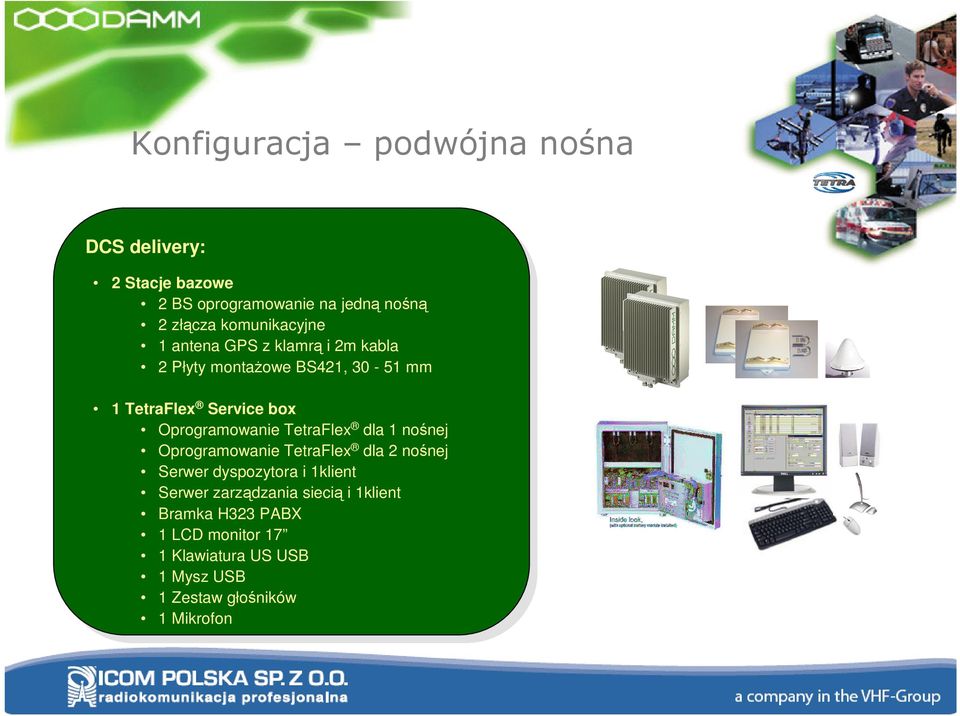

15 Konfiguracja podwójna nośna DCS delivery: 2 Stacje bazowe 2 BS oprogramowanie na jedną nośną 2 złącza komunikacyjne 1 antena GPS z klamrą i 2m kabla 2 Płyty montażowe BS421, mm 1 TetraFlex Service box Oprogramowanie TetraFlex dla 1 nośnej Oprogramowanie TetraFlex dla 2 nośnej Serwer dyspozytora i 1klient Serwer zarządzania siecią i 1klient Bramka H323 PABX 1 LCD monitor 17 1 Klawiatura US USB 1 Mysz USB 1 Zestaw głośników 1 Mikrofon 15

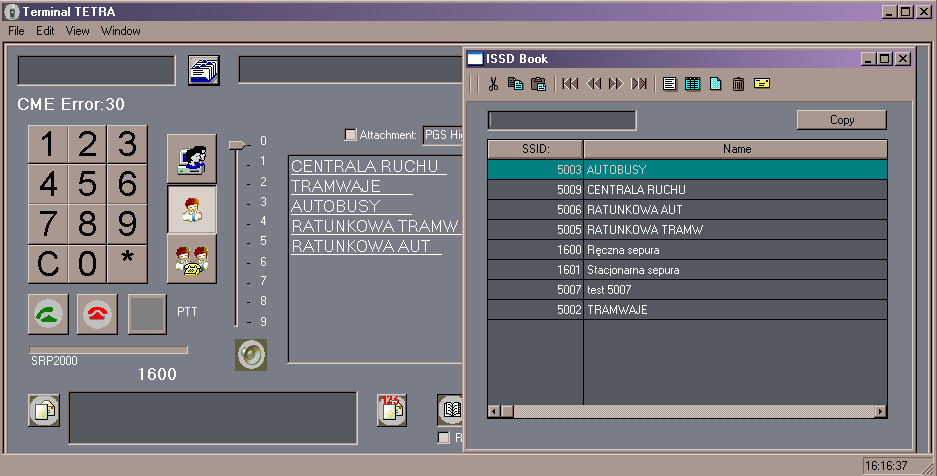

16 TetraFlex - interfejsy Bramka PSTN Bramka SDS LAN/WAN Zarządzanie siecią System dyspozytorski Aplikacja klienta (SCADA) 16

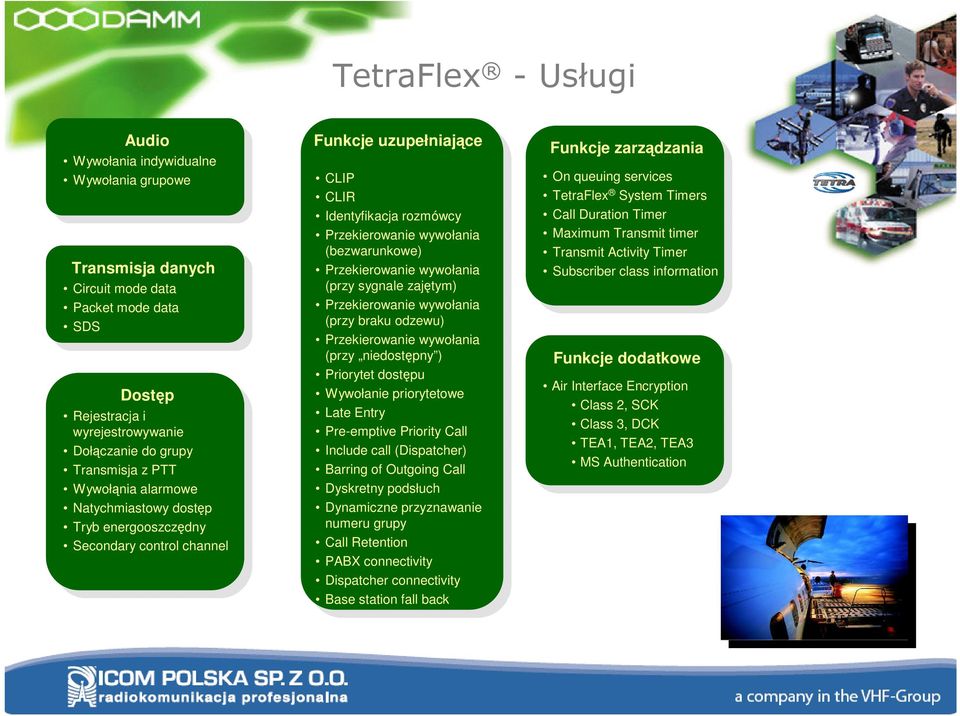

17 TetraFlex - Usługi Audio Wywołania indywidualne Wywołania grupowe Transmisja danych Circuit mode data Packet mode data SDS Dostęp Rejestracja i wyrejestrowywanie Dołączanie do grupy Transmisja z PTT Wywołąnia alarmowe Natychmiastowy dostęp Tryb energooszczędny Secondary control channel Funkcje uzupełniające CLIP CLIR Identyfikacja rozmówcy Przekierowanie wywołania (bezwarunkowe) Przekierowanie wywołania (przy sygnale zajętym) Przekierowanie wywołania (przy braku odzewu) Przekierowanie wywołania (przy niedostępny ) Priorytet dostępu Wywołanie priorytetowe Late Entry Pre-emptive Priority Call Include call (Dispatcher) Barring of Outgoing Call Dyskretny podsłuch Dynamiczne przyznawanie numeru grupy Call Retention PABX connectivity Dispatcher connectivity Base station fall back Funkcje zarządzania On queuing services TetraFlex System Timers Call Duration Timer Maximum Transmit timer Transmit Activity Timer Subscriber class information Funkcje dodatkowe Air Interface Encryption Class 2, SCK Class 3, DCK TEA1, TEA2, TEA3 MS Authentication 17

18 Dodatkowe usługi Automatic Vehicle Location (AVL) Usługa polegająca na automatycznej lokalizacji pojazdu. Pomocne dla transportu miejskiego, służb medycznych, konwojów, itp. 18

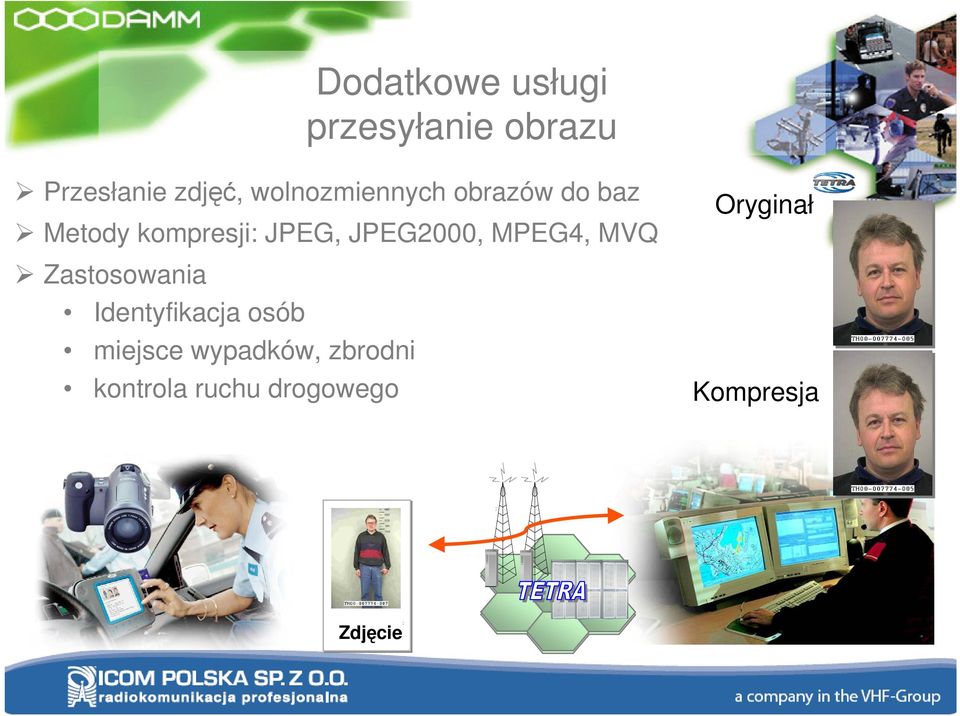

19 Dodatkowe usługi przesyłanie obrazu Przesłanie zdjęć, wolnozmiennych obrazów do baz Metody kompresji: JPEG, JPEG2000, MPEG4, MVQ Zastosowania Identyfikacja osób miejsce wypadków, zbrodni kontrola ruchu drogowego Oryginał Kompresja Zdjęcie 19

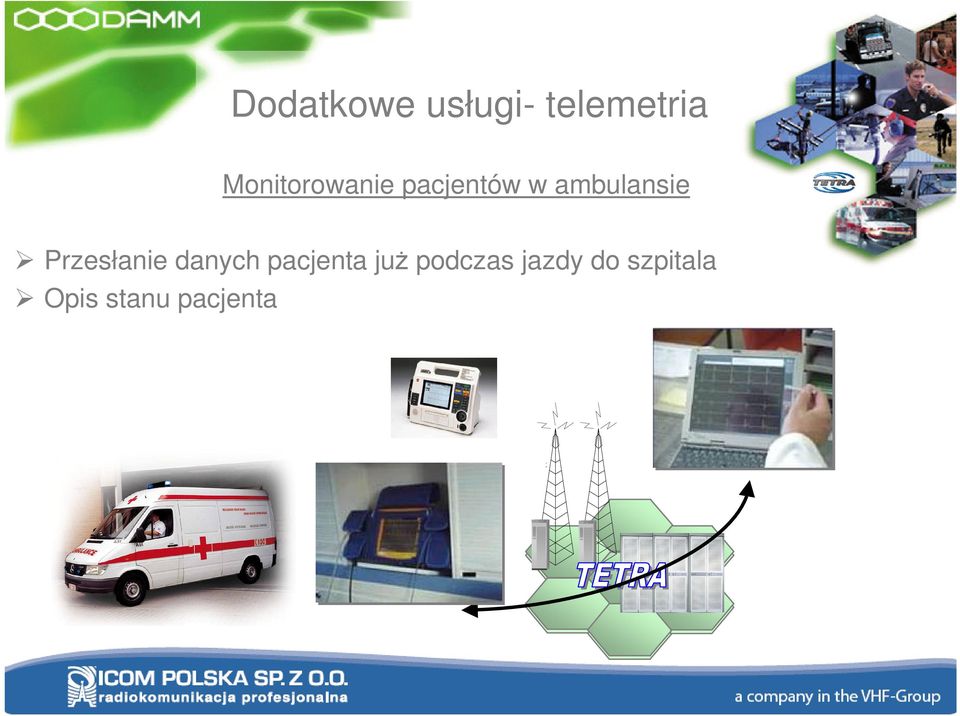

20 Dodatkowe usługi- telemetria Monitorowanie pacjentów w ambulansie Przesłanie danych pacjenta już podczas jazdy do szpitala Opis stanu pacjenta 20

21 SRG3500 GATEWAY Dodana funkcjonalność Gateway do terminala mobilnego Gateway umożliwia połączenie użytkowników pracujących w Direct Mode z systemem TETRA Rozszerza zasięg systemu dla terminali doręcznych Pracuje z mocą 10W SYSTEM SYSTEM TETRA TETRA Brak zasięgu systemu Dyspozytornia 21

22 SRM3500 i SRG3500 transmisja danych SRM3500 lub SRG3500 Serwer SDS Transmisja pakietowa Komutacja kanałów Standardowy interfejs Dyspozytor Dwie aplikacje Podłączone jednocześnie 22

23 TetraFlex mobilna stacja TETRA 23

24 Terminal kamuflowany SRC3300 sgps Terminal kamuflowany SRC radio TETRA, przeznaczone do pracy operacyjnej, dostępne także ze zintegrowanym odbiornikiem GPS. Płaski, niewielkich rozmiarów terminal przeznaczony do pracy kamuflowanej Pozbawiony interfejsu obsługiwanego przez człowieka (HMI) Współpraca ze standardowymi i specjalistycznymi akcesoriami Zintegrowany odbiornik GPS Kodowanie E2E 24

25 W skrócie - TetraFlex TetraFlex to bardzo ekonomiczny sposób na przejście z systemu analogowego na system cyfrowy TetraFlex to kompletna stacja bazowa TETRA oparta na technologii IP pracująca z pojedynczą lub z podwójną nośną TetraFlex to w pełni funkcjonalny system TETRA obsługujący audio i transmisję danych TetraFlex oparty jest na technologii IP TetraFlex jest lekki i niewielkich rozmiarów, łatwy w obsłudze i serwisowaniu TetraFlex to atrakcyjne cenowo rozwiązanie 25

26 W skrócie - TetraFlex TetraFlex to system kompaktowy TetraFlex oparty jest na technologii IP co zunifikowało i uprościło komunikację pomiędzy stacjami bazowymi, stacją dyspozytorską i bramkami do zewnętrznych sieci (PSTN, WAN) TetraFlex jest prosty w montażu na maszcie TetraFlex jest łatwy w obsłudze i serwisowaniu TetraFlex posiada API Application Programming Interface 26

27 27 Wielkoobszarowa sieć TETRA

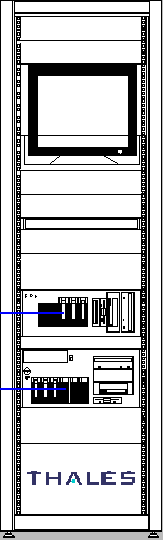

28 MAMC GSM D25 IP BACKBONE PSTN PABX NMWS RECORDER DISPATCHER WEB server 28

29 Różnorodne topologie sieciowe Star Ring Meshed Adaptacja różnych wymagań 29

30 30 Wielkoobszarowa sieć TETRA

31 Realizacje- Terminal kontenerowy GTC Stacja bazowa TetraFlex 22 terminale SRM terminali ręcznych SRH

32 32 System lokalizacji AVL w ZKM Gdańsk

33 W skrócie - TetraFlex TetraFlex to bardzo ekonomiczny sposób na przejście z systemu analogowego na system cyfrowy TetraFlex to kompletna stacja bazowa TETRA oparta na technologii IP pracująca z pojedynczą lub z podwójną nośną TetraFlex to w pełni funkcjonalny system TETRA obsługujący audio i transmisję danych TetraFlex oparty jest na technologii IP TetraFlex jest lekki i niewielkich rozmiarów, łatwy w obsłudze i serwisowaniu TetraFlex to atrakcyjne cenowo rozwiązanie 33

34 34 Dziękujemy za uwagę!
