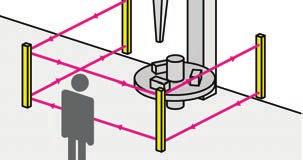

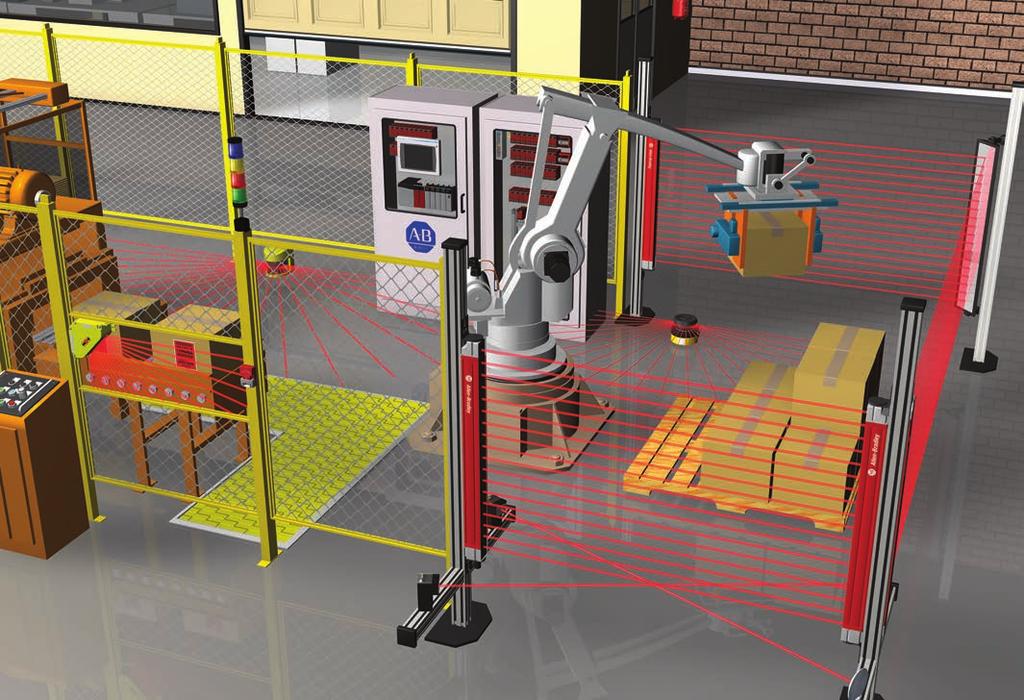

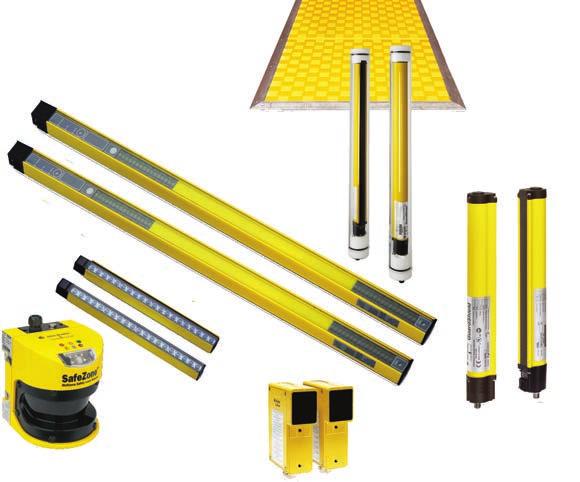

2 ROCKWELL AUTOMATION TRAKTUJE BEZPIECZEŃSTWO BARDZO POWAŻNIE Urządzenia bezpieczeństwa wykrywające obecność Allen-Bradley firmy Rockwell Automation wspomagają ochronę personelu i urządzeń przez wykrywanie obecności osób i przedmiotów w nadzorowanym obszarze wokół maszyn. Urządzenia bezpieczeństwa wykrywające obecność są idealnym rozwiązaniem do aplikacji, gdzie personel potrzebuje częstego, a jednocześnie bezpiecznego dostępu do obszarów niebezpiecznych w pobliżu robotów spawających, centrów obróbczych, urządzeń oznaczających, pras hydraulicznych, pras filtracyjnych lub urządzeń pakujących. Niezależnie, czy ochronie mają podlegać palce, dłonie, czy też całe ciało, nasz kompetentny zespół ekspertów wie, jak zastosować kompleksowe rozwiązanie bezpieczeństwa w Państwa obiekcie. Rozwiązania Rockwell Automation, tworzone zgodnie ze światowymi normami i zapewniające wysoką niezawodność, stabilność i jakość, są idealnie dopasowane do aplikacji, gdzie bezpieczeństwo personelu jest priorytetem. Nasze innowacyjne produkty i usługi wspomagają ochronę personelu, maszyn i środowiska przy jednoczesnej maksymalizacji ciągłości produkcji. URZĄDZENIA BEZPIECZEŃSTWA WYKRYWAJĄCE OBECNOŚĆ Wykrywanie palców Wykrywanie dłoni Wykrywanie całego ciała Funkcjonalność Nadzorowanie stanowiska roboczego (POC) Obwodowa kontrola dostępu (PAC) Kontrola dostępu do obszaru (AAC) Funkcje zaawansowane Architektura nadajnik-odbiornik - Ta sama kolumna może być nadajnikiem lub odbiornikiem. Stałe wygaszanie wiązek Zmienne wygaszanie wiązek / Zmniejszona rozdzielczość Zintegrowane ustawianie laserowe Wiązka kodująca Monitorowanie urządzenia zewnętrznego (EDM) Restart automatyczny / ręczny Wyjście pomocnicze Łączenie kaskadowe - Szeregowe łączenie wielu świetlnych kurtyn bezpieczeństwa Zintegrowany muting - czasowa automatyczna deaktywacja funkcji bezpieczeństwa 450L-B 450L-E 440L Type4 POC Czujnik bezpieczeństwa SC300 Wykrywanie dłoni Micro 400 ze kontrolerem MSR41 Micro 400 ze kontrolerem MSR42 440L Type4 PAC 445L Safe4 PAC Kontrola dostępu do obszaru (AAC) Pojedyncza wiązka Laserowe skanery bezpieczeństwa SafeZone Maty bezpieczeństwa MatGuard Listwy bezpieczeństwa Safedge Przemienniki częstotliwości i serwonapędy Styczniki bezpieczeństwa GuardLogix i Compact GuardLogix Przekaźniki bezpieczeństwa

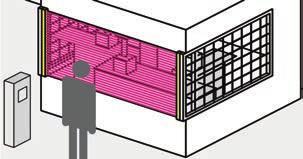

3 APLIKACJE BEZPIECZEŃSTWA WYKRYWAJĄCE OBECNOŚĆ Uwaga: Aplikacje przedstawiono tylko w celach demonstracyjnych. Rzeczywiste rozwiązania mogą być odmienne & 4 Świetlna kurtyna bezpieczeństwa z dwoma refleksyjnymi czujnikami mutingu umożliwia dostęp do stanowiska roboczego bez zatrzymywania procesu. Takie rozwiązanie umożliwia wózkowi widłowemu wjazd na stanowisko robocze w celu usunięcia pustej palety i umieszczenia na jej miejscu palety załadowanej. Świetlna kurtyna bezpieczeństwa z lustrem narożnym zapewnia nadzorowanie obwodowe stanowiska roboczego. Taka konfiguracja pozwala wyeliminować ogrodzenia i osłony stałe oraz umożliwia wykrywanie personelu w przypadku naruszenia pola wykrywania. Laserowe skanery bezpieczeństwa SafeZone mocowane w poziomie zapewniają nadzorowanie obszaru stanowiska roboczego. Laserowe skanery bezpieczeństwa można łatwo skonfigurować do skanowania nieregularnych powierzchni wewnątrz strefy chronionej. Są one bezkontaktową alternatywą dla mat bezpieczeństwa czułych na nacisk. Kurtyny świetlne i skanery Urządzenia czułe na nacisk 5 Czułe na nacisk maty bezpieczeństwa MatGuard ułożone w strefie dostępu do obszaru procesowego maszyny wykrywają obecność personelu w strefie chronionej. 6 Blokujące wyłączniki bezpieczeństwa umożliwiają zatrzymanie niebezpiecznego ruchuw strefie chronionej w przypadku wejścia personelu przez bramkę. 7 Czujniki bezpieczeństwa SC300 są używane do wykrywania dłoni w punktach dostępowych do obszaru chronionego. SC300 to refleksyjny czujnik bezpieczeństwa, który tworzy płaszczyznę wykrywania o różnych kształtach i rozmiarach. 8 Czuła na nacisk listwa bezpieczeństwa Safedge jest montowana na ruchomych elementach urządzeń, takich jak np. dolna krawędź bramy garażowej z napędem, w celu ochrony personelu przed urazami ciała. Lekki nacisk na profil pod kątem do 90 powoduje aktywację systemu. Wyłączniki z aktywatorem językowym i zawiasowe Wyłączniki linkowe Urządzenia zezwalające

4 WŁAŚCIWOŚCI I FUNKCJE ZAAWANSOWANE Nadzorowanie stanowiska roboczego (POC) Kurtyny świetlne bezpieczeństwa POC są przeznaczone do wykrywania palców lub dłoni. Urządzenia te umieszcza się zazwyczaj przed strefą niebezpieczną stanowiska roboczego, w sąsiedztwie otworu dostępowego do maszyny. Mogą być one również wykorzystywane do celów ochrony obwodowej. Są przystosowane do mocowania w pozycji pionowej i poziomej. Obwodowa kontrola dostępu (PAC) Świetlne kurtyny bezpieczeństwa PAC są wykorzystywane do wykrywania całego ciała personelu lub dużych obiektów podczas przemieszczania się przez pole wykrywania. Zazwyczaj są one umieszczanie wokół pewnego obszaru lub przed wejściem / wyjściem ze strefy procesu. Zwykle w normalnych warunkach pracy nie wymagają częstej interakcji pomiędzy personelem i zagrożeniem. Wielostronne nadzorowanie dostępu uzyskuje się dzięki wykorzystaniu luster narożnych. Kontrola dostępu do obszaru (AAC) AAC wykorzystuje jednowiązkowy nadajnik i odbiornik do utworzenia bariery ochronnej wokół niebezpiecznych urządzeń, takich jak stanowiska robotów, stacje przenoszenia, paletyzatory czy maszyny ładujące. Barierę dwuwiązkową lub wielostronne nadzorowanie dostępu uzyskuje się dzięki wykorzystaniu luster narożnych. Kaskadowe świetlne kurtyny bezpieczeństwa Za pomocą pojedynczej kaskadowej świetlnej kurtyny bezpieczeństwa użytkownik może nadzorować dwa sąsiadujące punkty dostępu. Przy wykorzystaniu konfiguracji kaskadowej możliwe jest połączenie do czterech par kurtyn świetlnych zapewniających ochronę na różnych płaszczyznach. Kaskadowe świetlne kurtyny bezpieczeństwa są często wykorzystywane łącznie jako pionowa ochrona dostępu i pozioma ochrona wykrywająca osoby stojące za pionową kurtyną świetlną. Stałe i zmienne wygaszanie wiązek Funkcja wygaszania służy do wyłączania jednej lub kilku sekcji pola wykrywania kurtyny świetlnej POC. Posiada ona dwa tryby: stały dla statycznych i zmienny dla ruchomych wygaszonych sekcji pola wykrywania. Blanked Beam Workpiece Press Brake Die Floating Blanking Beams Muting (czasowa deaktywacja) Funkcja ta pozwala na wprowadzanie części lub obiektów do obszarów niebezpiecznych bez zatrzymywania maszyny. Jednak w przypadku, gdy w strefie zagrożenia znajdzie się człowiek, maszyna zostanie zatrzymana. Odłączniki zasilania Urządzenia z kluczami blokowanymi Wyłączniki awaryjne Wyłączniki bezkontaktowe

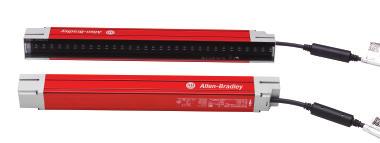

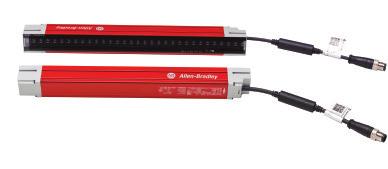

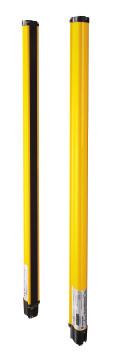

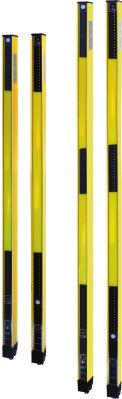

5 URZĄDZENIA BEZPIECZEŃSTWA WYKRYWAJĄCE OBECNOŚĆ 450L-B Więcej informacji o produktach bezpieczeństwa Allen-Bradley Guardmaster 450L-E Funkcja WŁ. / WYŁ. Wybór funkcji nadajnik / odbiornik dzięki innowacyjnym modułom plug-in Aktywne pole ochronne na całej długości nadajnika-odbiornika Kompaktowa konstrukcja 30 mm x 30 mm Zasięg roboczy: do 7,0 m Chroniona wysokość mm w przedziałach 150 mm Wykrywanie palca (14 mm) lub dłoni (30 mm) Tryb startu, monitorowanie urządzeń zewnętrznych (EDM), łatwa konfiguracja zakresu skanowania za pomocą przełączników DIP Stopień ochrony IP65 Zaawansowane funkcje i właściwości - Ł ączenie kaskaodowe, wbudowany muting i wygaszanie wiązek, tryb startu, monitorowanie urządzeń zewnętrznych (EDM) Ulepszony system zintegrowanego ustawiania laserowego (ILAS) Wybór funkcji nadajnik / odbiornik dzięki innowacyjnym modułom plug-in Aktywne pole ochronne na całej długości nadajnika-odbiornika Kompaktowa konstrukcja 30 mm x 30 mm Zasięg roboczy: do 16,2 m Wykrywanie palca (14 mm) lub dłoni (30 mm) IP65 Uniwersalne opcje montażu Micro 400 z kontrolerem MSR41 lub MSR42 440L Type 4 Wąska obudowa (15 mm x 20 mm) Kontroler WŁ. / WYŁ. (MSR41) lub z zaawansowanymi funkcjami (MSR42) Możliwość utworzenia kaskady Zasięg: 5 m Wykrywanie palca (14 mm) lub dłoni (30 mm) Złącza QD M12 na 20-calowym zintegrowanym kablu W standardzie IP54 / opcjonalnie IP69K Zaawansowane funkcje i właściwości - S tałe i zmienne wygaszanie, EDM (monitorowanie urządzenia zewnętrznego), wiązka kodująca, blokada startu / restartu Zasięg: 16 m Zintegrowane ustawianie laserowe w opcji Wyjście pomocnicze Wykrywanie palca (14 mm) lub dłoni (30 mm) Możliwość utworzenia kaskady Złącza QD M12 IP65 w standardzie, dostępne zestawy IP67 440L Type4 PAC 2 wiązki w odstępach 500 mm lub 3 wiązki w odstępach 400 mm Zasięg: 16 m Zintegrowane ustawianie laserowe i opcja komunikacji DeviceNet Safety Wiązka kodująca Monitorowanie urządzenia zewnętrznego (EDM) Blokada startu / restartu Wyjście pomocnicze 445L Safe4 PAC Standardowa funkcja WŁ. / WYŁ. Opcje 2-wiązkowe, 3-wiązkowe i 4-wiązkowe Zasięg: 30 m System zintegrowanego ustawiania laserowego Złącza QD M12 Maty bezpieczeństwa MatGuard Konstrukcja ze specjalnie utwardzanych blach stalowych Aktywne wykrywanie na całej powierzchni maty Układ 4-przewodowy do wykrywania defektów Minimalna wykrywana masa: 29,9 kg Duży wybór opcjonalnych krawędzi aluminiowych Możliwość zamówienia specjalnych kształtów i wielkości IP67 Listwy bezpieczeństwa Safedge Profile z gumy przewodzącej Współczynnik ugięcia: 5 mm, 19 mm lub 41 mm Maksymalna długość: 50 m Różne kształty profili IP65 Kontrolna dostępu do obszaru (AAC), jednowiązkowa Funkcja WŁ. / WYŁ. Opcje krótkiego zasięgu 20 m lub długiego zasięgu 70 m Wykrywanie całego ciała Ogrzewana przednia soczewka Dławnica kablowa PG 13,5 IP65 / IP67 Czujnik bezpieczeństwa do wykrywania dłoni SC300 Funkcja WŁ. / WYŁ. EDM, funkcja blokady restartu Odpowiedni do otworów o rozmiarach do 1,5 m x 1,5 m Zestawy taśm o rozdzielczości 24 mm lub 30 mm Mocowanie w poziomie lub w pionie IP54 Laserowe skanery bezpieczeństwa SafeZone Kąt skanowania: 190 lub 270 Zasięg pola ochronnego: 2 m, 3 m, 4 m lub 5 m Konfigurowalna rozdzielczość od 30 mm do 150 mm Próbkowanie wielokrotne (od 2 do 16 razy) Konfigurowalne opóźnienie restartu Mocowanie w pionie lub w poziomie Wyświetlacz 7-segmentowy podający informacje diagnostyczne IP65

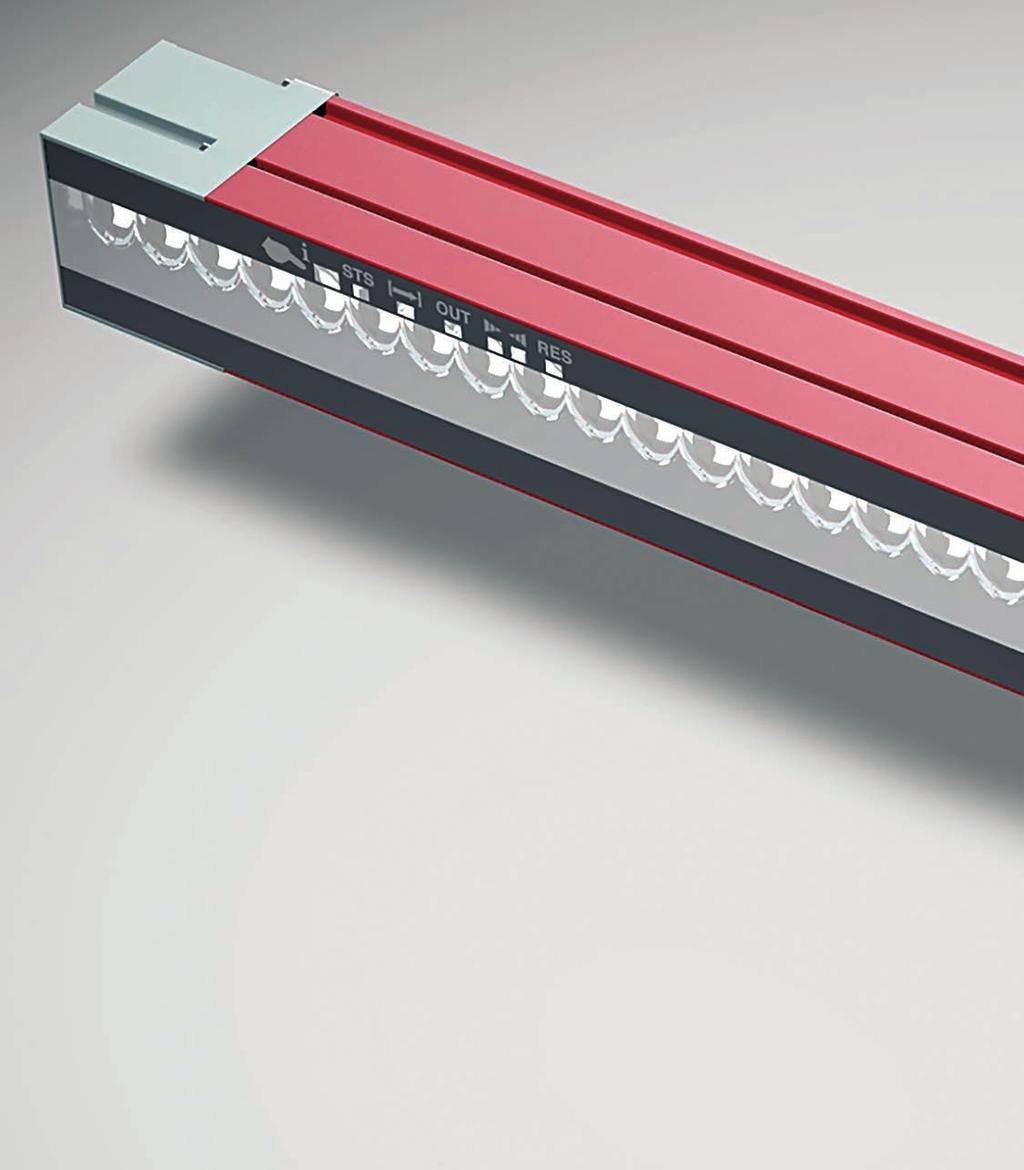

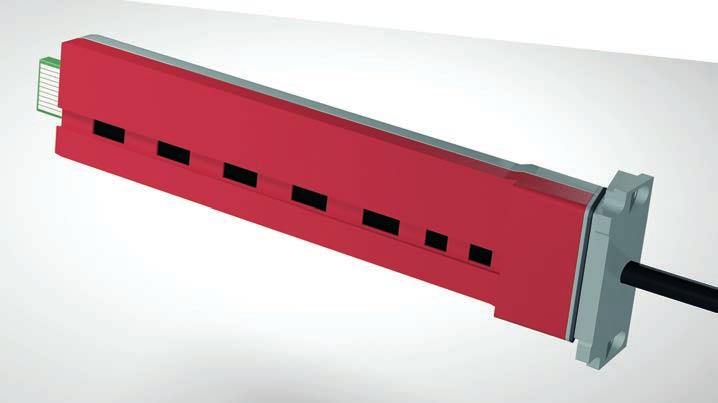

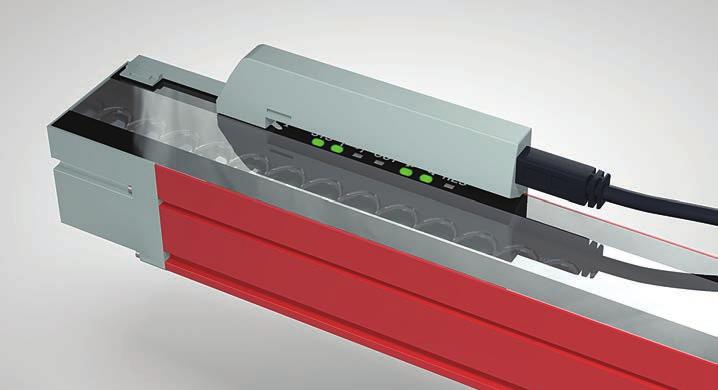

6 NAJWAŻNIEJSZE CECHY PRODUKTÓW Świetlne kurtyny bezpieczeństwa 450L-B i 450L-E Nadzorowanie stanowiska roboczego (POC) w celu ochrony palców i dłoni Kurtyny świetlne Allen-Bradley POC znacząco różnią się od tradycyjnych kurtyn świetlnych, opartych na oddzielnych nadajnikach i odbiornikach. Opatentowana technologia pozwala na użycie każdek kolumny jako nadajnika lub odbiornika dzięki wykorzystaniu innowacyjnych modułów plug-in. The 450L-B jest modelem podstawowym z funkcją wł. / wył. Zaawansowany model 450L-E ma funkcje zintegrowanego ustawiania laserowego, łączenia kaskadowego, wygaszania wiązek oraz mutingu. Oba modele mają certyfikację TÜV PLe, Typ 4 IEC /-2, SIL CL3 zgodnie z EN ISO i IEC Interfejs optyczny ułatwia wykrywanie i usuwanie defektów Uniwersalne moduły plug-in dla nadajników i odbiorników

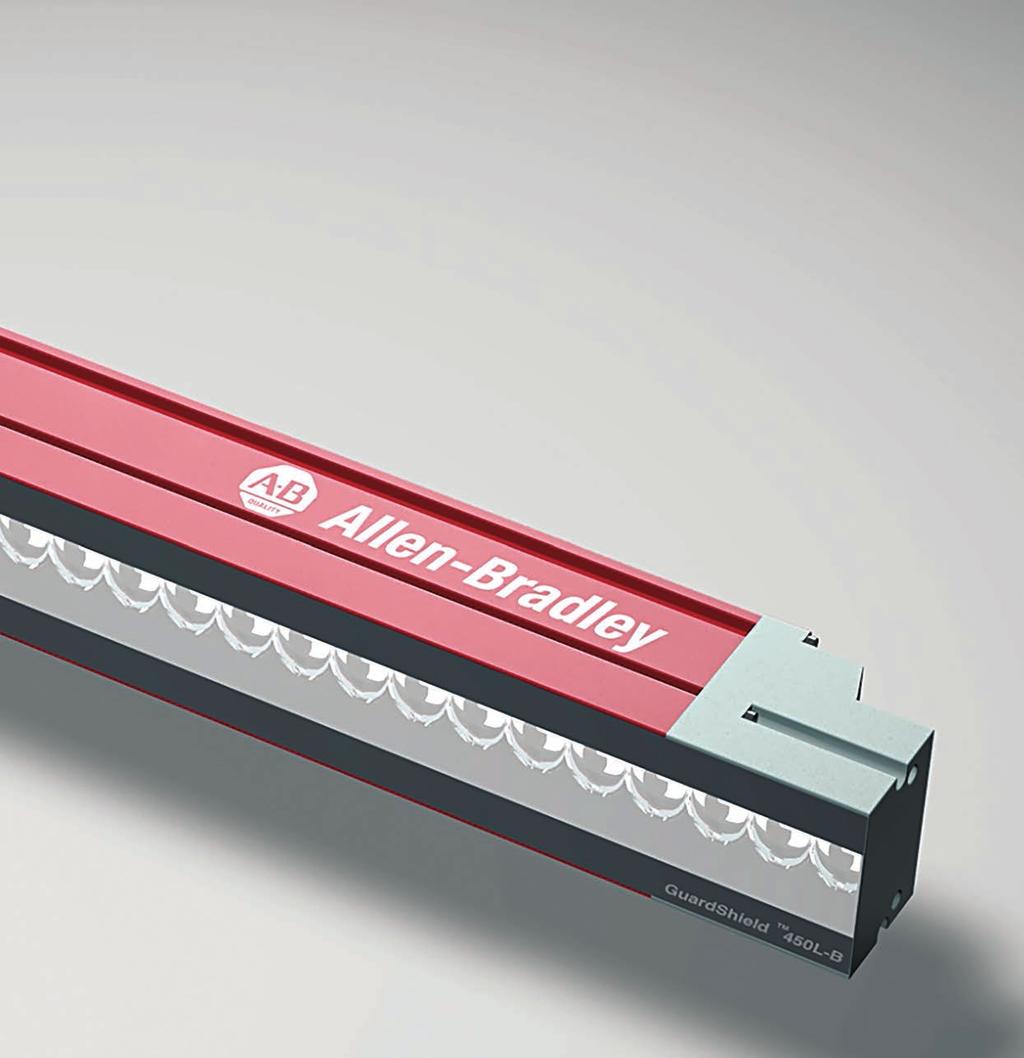

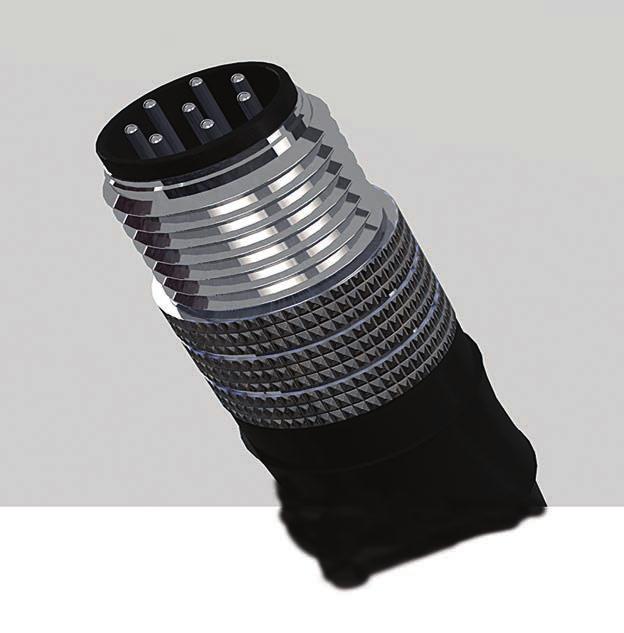

7 450L-B Innowacyjne moduły plug-in (zamawiane oddzielnie) zwiększające uniwersalność i zmniejszające koszty magazynowe Chroniona wysokość mm w przedziałach 150 mm Kompaktowa konstrukcja 30 mm x 30 mm 450L-E Innowacyjne moduły plug-in (zamawiane oddzielnie) pozwalające na funkcje mutingu i wygaszania Kaskadowe moduły plug-in do szeregowego łączenia kurtyn świetlnych Chroniona wysokość jest równa fizycznej długości (cała konstrukcja aktywna) System zintegrowanego ustawiania laserowego umożliwia szybką i bardziej pewną instalację Technologia GuardLink GuardLink jest związanym z bezpieczeństwem protokołem komunikacyjnym, łączącym bezpieczeństwo do Connected Enterprise. Inteligentne urządzenia Allen Bradley Guardmaster z technologią GuardLink zapewniają informacje, zaawansowaną funkcjonalność i uniwersalność, jednocześnie poprawiając bezpieczeństwo i zwiększając efektywność maszyn oraz całego zakładu. Urządzenia z technologią GuardLink dysponują zaawansowanymi funkcjami i diagnostyką, dostępne jedynie przez interfejs GuardLink. GuardLink zapewnia dostęp do danych diagnostycznych po zadziałaniu funkcji bezpieczeństwa. Nie jest wymagana konfiguracja, a do oprzewodowania wykorzystywane są wielożyłowe kable ze złączami M12. Maksymalnie 32 wejściowych urządzeń bezpieczeństwa może być połączonych szeregowo na długości 1000 m. Inteligentne trójniki pozwalają na podłączenie do systemu GuardLink urządzeń bezpieczeństwa zarówno z elektromechanicznymi, jak i półprzewodnikowymi wyjściami. Możliwe jest zdalny reset i kasowanie błędów urządzeń bezpieczeństwa. Certyfikacja dla aplikacji na poziomie do PLe Kat. 4 ISO i SIL CL3 IEC włącznie Złącze 8-pinowe, jeśli potrzebny jest restart ręczny / automatyczny i monitoring urządzenia zewnętrznego
