OCHRONA STREF SPECJALNYCH BARIERY PODCZERWIENI. Wykrywanie wtargnięć do stref szczególnie chronionych przed dokonaniem zniszczeń.

Transkrypt

1 Wykrywanie wtargnięć do stref szczególnie chronionych przed dokonaniem zniszczeń produits infrarouge

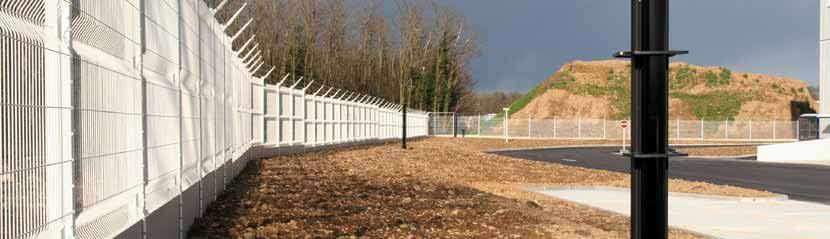

2 DO OGRODZEŃ DO 200m I BRAM UNIRIS I BIRIS ZALETY Możliwość montażu na miejscu Niska cena Łatwy montaż samemu Zabezpieczenie parkingu ZASADA DZIAŁANIA Zestaw BIRIS jest ekonomiczną propozycją do samodzielnego montażu. Dostarczany jest w komplecie ze wszystkimi elemen tami. Każdy komplet sklada się z dwóch kolumn, zestawu Nadajnik I Odbiornik po 2 komórki (TX lub RX) w każdym. Zestawy te są łatwo montowane na kolumnach dzięki specjalnym listwom montażowym. NOWE FUNKCJE FUNKCJA I/LUB Zazwyczaj, zestawy modułowe złożone z 2 komórek wymagają przecięcia 2 wiązek jednocześnie aby uruchomić alarm. W obecnym zestawie Funkcja I/LUB pozwala na wygenerowanie sygnału alarmowego w momencie przecięcia jednej LUB drugiej wiązki, albo jednej I drugiej wiązki jednocześnie. Dzięki temu system jest bardziej elastyczny i lepiej można go dostosować do indywidualnych potrzeb klienta. FUNKCJA SELEKCJI I KONFIGURACJI KANAŁÓW Jeśli w pobliżu znajduje się kilka barier podczerwieni istnieje ryzyko wzajemnych zakłóceń. Wówczas bariera nie wyposażona w funkcję selekcji kanałów nie rozróżniając sygnału jest zawsze podatna na tego typu zakłócenia. Funkcja selekcji pozwala na insta lację wielu barier obok siebie, mogą sie nawet nakładać lub stanowić swoją kontynuację. UNIRIS II 50 BIRIS II 50 BIRIS II ZASTOSOWANIA Zestaw BIRIS montowany na kolumnach przeznaczony jest do zabezpieczenia obiektów zewnętrznych: osiedli, posesji, magazynów, obiektów przemysłowych, parkingów. BP2

3 W ZESTAWACH NA KOLUMNACH BIRIS II OCHRONA STREF SPECJALNYCH Zasięg Wysokość kolumn 50m - 100m - 200m 1m - 1.5m - 2m Komórki 2 komórki 4 wiązkowe z regulacją poziomą +/- 90 i pionową +/- 10 Żródło światła Sposób Sygnał alarmowy Urządzenie naprowadzenia Buczek wskazania poziomu sygnału Napięcie zasilania Pobór prądu Temperatura pracy Wiązka podczerwieni pulsacyjna o długosci fali 950nm Sygnał alarmowy w chwili przecięcia wiązek (regulacja czasu odpowiedzi) 1 wyjście samozabezpieczenia (zabezpieczenie kolumny) 1 wyjście alarmu (przecięcie wiązki) 1 wyjście braku widoczności wiązki (mgła) ze zwłoką 30sek. dla 100/200m Luneta do sprawdzania prostoliniowości komórek Wskaźnik jakości prostoliniowości 10,5 do 15 VDC 80mA (E+R) Ogrzewanie 340mA (E+R 12VDC) -30 C do +55 C Zestaw BIRIS 50 Zestaw BIRIS 200 Zestaw BIRIS zamontowany na kolumnach dwukierunkowych SKŁAD ZESTAWU BIRIS mm 340mm 2 X Para Nadajnik - Odbiornik 2 X Kolumna 2m 2 X Stopa montażowa (stopa + 4 kotwy na kolumnę) 2 X Zestaw zasilający (230VAC/12VDC 2 x bateria szczelna 12V/1,2Ah SKŁAD ZESTAWU BIRIS 50 2 X Para Nadajnik - Odbiornik 2 X Kolumna 1m 2 X Stopa montażowa (stopa + 4 kotwy na kolumnę) 65mm 80mm MONTAŻ NA KOLUMNIE Montaż zestawu jest ułatwiony dzięki listwie montażowej umożliwiającej różne warianty ustawienia MOŻLIWA LICZBA PAR NADAJNIK ODBIORNIK W KOLUMNIE JEDNOKIERUNKOWEJ WYSOKOŚĆ KOLUMNY BIRIS 50 BIRIS 50 BIRIS 100/200 BIRIS 100/200 opcja bez zasilania z zasilaniem opcja bez zasilania z zasilaniem 1m m m ELEMENT NAPROWADZENIA Każdy model wyposażono w buczek i diody LED dla sprawdzenia poziomu sygnału otrzymanego przez odbiornik. Zapewniają optymalną regulację prostoliniowości optycznej.im lepszy jej poziom tym wyższa jakość urządzenia: maksymalny poziom wykrywalności i minimalny poziom błędów i fałszywych alarmów. BP3

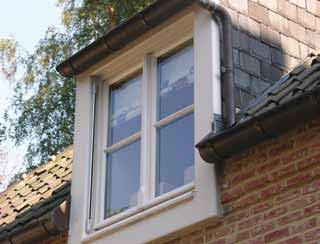

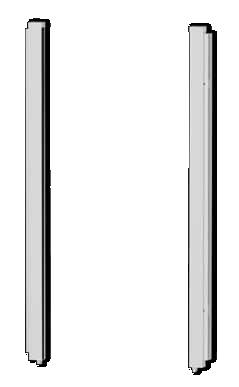

4 OKIENNE KRÓTKIE DO 6m FINIRIS SPOSÓB DZIAŁANIA Bariery podczerwieni FINIRIS przewidziane do ochrony fasad budynków i okien zarówno w obiektach mieszkalnych jak i przemysłowych. Zarówno do montażu zewnętrznego jak i wewnętrznego. Wyposażone w mikroprocesory sterujące synchronizacją wiązek i alarmem. Wysoka wytrzymałość mechaniczna Umożliwają detekcję wtargnięć intruza do strefy chronionej jeszcze przed dokonaniem zniszczeń. ZASTOSOWANIE Kolumny wykonane z estetycznych wąskich 23mm profili aluminiowych idealnie dopasowują się do pomieszczeń wewnętrznych jak i fasad. - 6m na zewątrz 12m wewnątrz ŁATWA INSTALACJA Synchronizacja optyczna ESTETYKA Min. 0,5m Wysokość Max. 3m Od 2 do 8 wiązek Mono-/Bidetekcja 6 m WYSOKOŚĆ 0,5m 1m 1,50m 2m 3m LICZBA WIĄZEK SPOSÓB ZARZĄDZANIA WIĄZKAMI ZASILANIE SPOSÓB DETEKCJI TEMP PRACY Zestaw FINIRIS Synchronizacja optyczna 11,5-14VDC Wtargnięcie Samozabezpieczenie O d - 30 C do +55 C STOPIEŃ OCHRONY IP 44 Poziom» dwuwiązkowa z wiązkami przyległymi» dwuwiązkowa» w opcji jednowiązkowa Bariery podczerwieni okienne zasięg 6m wys.2m, 8 wiązek, 12VDC+ ogrzewanie Zestaw zasilający 110/230VAC 50/60Hz, 13,6VDC/2,2A,IP56, 200x150x80mm Baterie wodoodporne 12V,1,2Ah BP4

5 OKIENNE DŁUGIE I GARAŻOWE DO 50m MINIRIS SPOSÓB DZIAŁANIA Bariery podczerwieni MINIRIS przewidziane do ochrony fasad budynków, okien oraz bram garażowych w budynkach mieskalnych i przemysłowych. Wyposażone w 12 wiązek, 4 kanały oraz synchronizację optyczną zapewniają wysoki poziom bezpieczeństwa. Możliwośc regulacji kierunkowej punktów mocowania na zwiasach pod kątem do 90*. ZASTOSOWANIE Kolumny wykonane z estetycznych wąskich profili aluminiowych idealnie dopasowują się zarówno do długich zespołów okiennych jak i wszelkich dużych wejść w budynkach dostępnych z zewnątrz. Tak w obiektach przemysłowych, biurowych, magazynach. MINIRIS jest bardzo łatwy w instalacji, dzięki wbudowanemu systemowi poziomicowo wyrównawczemu może go zainstalować jedna osoba. - 50m na zewnątrz CZUŁOŚĆ 4 kanały, synchronizacja optyczna ESTETYKA biały, kość słoniowa Min. 1m Max. 2m. Sposób :» Jednowiązkowa. Wysokość Od 4 do 12 wiązek Mono-/Bidetekcja» NICZNE Dwuwiązkowa. 50m WYSOKOŚĆ 1m 1,50m 2m LICZBA WIĄZEK SPOSÓB ZARZĄDZANIA WIĄZKAMI ZASILANIE SPOSÓB DETEKCJI Synchronizacja optyczna 4 kanały 12 V DC Wtargnięcie Samozabezpieczenie TEMP PRACY O d - 30 C do +55 C STOPIEŃ OCHRONY IP 44 Zestaw MINIRIS Bariery podczerwieni okienne/garażowe zasięg 50m wys.1m, 4 wiązki, 12VDC+ ogrzewanie MINIRIS Bariery podczerwieni okienne/garażowe zasięg 50m wys.2m, 12 wiązek, 12VDC+ogrzewanie BP5
