1 Beamtower Bariera podczerwieni do rozległych terenów zewnętrznych Bariery Beamtower stanowią wysoko zaawansowany system zabezpieczeń o dopracowanym know-how i potwierdzonym wieloletnim okresie eksploatacji. Szeroki wybór dostępnych modeli umożliwia stworzenie zabezpieczenia, które spełni wymogi każdego projektu.

know-how i potwierdzonym wieloletnim okresie eksploatacji.

2 Tecnoalarm technologia Dzięki technologii RSC w każdym czasie i miejscu niezależnie od dostępności instalacji możliwe jest monitorowanie wszystkich komponentów systemu alarmowego poprzez zdalne połączenie. Możliwość ustawiania i kalibracji systemu na odległość przekłada się na zwiększenie jego efektywności, oszczędza czas i koszty w trakcie instalacji jak i konserwacji. Zdalne zarządzanie barierami jest realizowane przy użyciu sześciu narzędzi diagnostycznych weryfikujących sprawność ich funkcjonowania w zakresie elektrycznym i optyczno-mechanicznym. Linie Programowanie Skonfigurowanie ustawień bariery Beamtower może Konfiguracja zostać wykonane zdalnie poprzez oprogramowanie na komputerze. Oprogramowanie pozwala na ustawienie wszystkich parametrów pracy bariery takich jak: wybór trybu ochrony (bariera czy obwód), aktywacja, dezaktywacja poszczególnych wiązek, regulacja mocy wiązek, nastawa czasu naruszenia poszczególnych wiązek, tryby detekcji, obsługa antymaskowania, funkcja dyskwalifikacji i wybór źródła zasilania. Linie Monitor Monitor pracy Monitor pracy to główne narzędzie diagnostyczne barier Beamtower. Kontrolki pokazują status i bieżący stan funkcjonowania barier. Monitorowane są także poszczególne wiązki podczerwienii. Monitor pracy daje dostęp do pozostałych narzędzi diagnostycznych. Zdjęcia Alarmu Wykresy alarmowe W momencie wystąpienia stanu alarmowego bariery zapisywane są wykresy z przebiegiem wiązek i status bariery. Analiza zapisanego wykresu pozwala ustalić ile i które wiązki zostały naruszone oraz w jakim czasie. W cyklu każdego uzbrajania centrali możliwy jest zapis do 6 wykresów z oznaczeniem czasowym. Wykresy mogą być przeglądane zdalnie przy użyciu aplikacji zarządzającej Tecnoalarm.

Zdalne zarządzanie barierami jest realizowane przy użyciu sześciu narzędzi diagnostycznych weryfikujących sprawność ich funkcjonowania w zakresie elektrycznym i optyczno-mechanicznym.

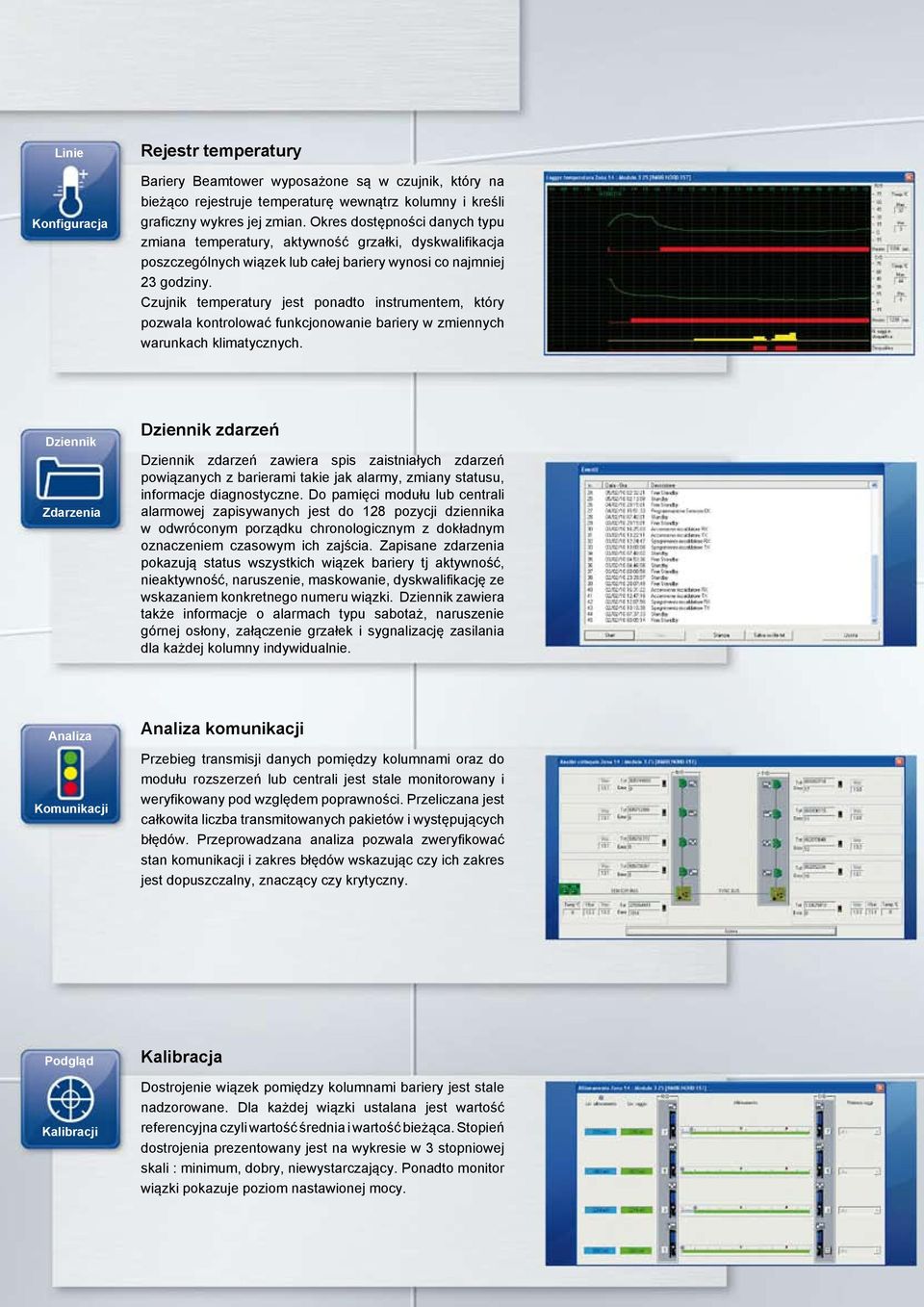

3 Linie Konfiguracja Rejestr temperatury Bariery Beamtower wyposażone są w czujnik, który na bieżąco rejestruje temperaturę wewnątrz kolumny i kreśli graficzny wykres jej zmian. Okres dostępności danych typu zmiana temperatury, aktywność grzałki, dyskwalifikacja poszczególnych wiązek lub całej bariery wynosi co najmniej 23 godziny. Czujnik temperatury jest ponadto instrumentem, który pozwala kontrolować funkcjonowanie bariery w zmiennych warunkach klimatycznych. Dziennik Zdarzenia Dziennik zdarzeń Dziennik zdarzeń zawiera spis zaistniałych zdarzeń powiązanych z barierami takie jak alarmy, zmiany statusu, informacje diagnostyczne. Do pamięci modułu lub centrali alarmowej zapisywanych jest do 128 pozycji dziennika w odwróconym porządku chronologicznym z dokładnym oznaczeniem czasowym ich zajścia. Zapisane zdarzenia pokazują status wszystkich wiązek bariery tj aktywność, nieaktywność, naruszenie, maskowanie, dyskwalifikację ze wskazaniem konkretnego numeru wiązki. Dziennik zawiera także informacje o alarmach typu sabotaż, naruszenie górnej osłony, załączenie grzałek i sygnalizację zasilania dla każdej kolumny indywidualnie. Analiza Komunikacji Analiza komunikacji Przebieg transmisji danych pomiędzy kolumnami oraz do modułu rozszerzeń lub centrali jest stale monitorowany i weryfikowany pod względem poprawności. Przeliczana jest całkowita liczba transmitowanych pakietów i występujących błędów. Przeprowadzana analiza pozwala zweryfikować stan komunikacji i zakres błędów wskazując czy ich zakres jest dopuszczalny, znaczący czy krytyczny. Podgląd Kalibracji Kalibracja Dostrojenie wiązek pomiędzy kolumnami bariery jest stale nadzorowane. Dla każdej wiązki ustalana jest wartość referencyjna czyli wartość średnia i wartość bieżąca. Stopień dostrojenia prezentowany jest na wykresie w 3 stopniowej skali : minimum, dobry, niewystarczający. Ponadto monitor wiązki pokazuje poziom nastawionej mocy.

Czujnik temperatury jest ponadto instrumentem, który pozwala kontrolować funkcjonowanie bariery w zmiennych warunkach klimatycznych.

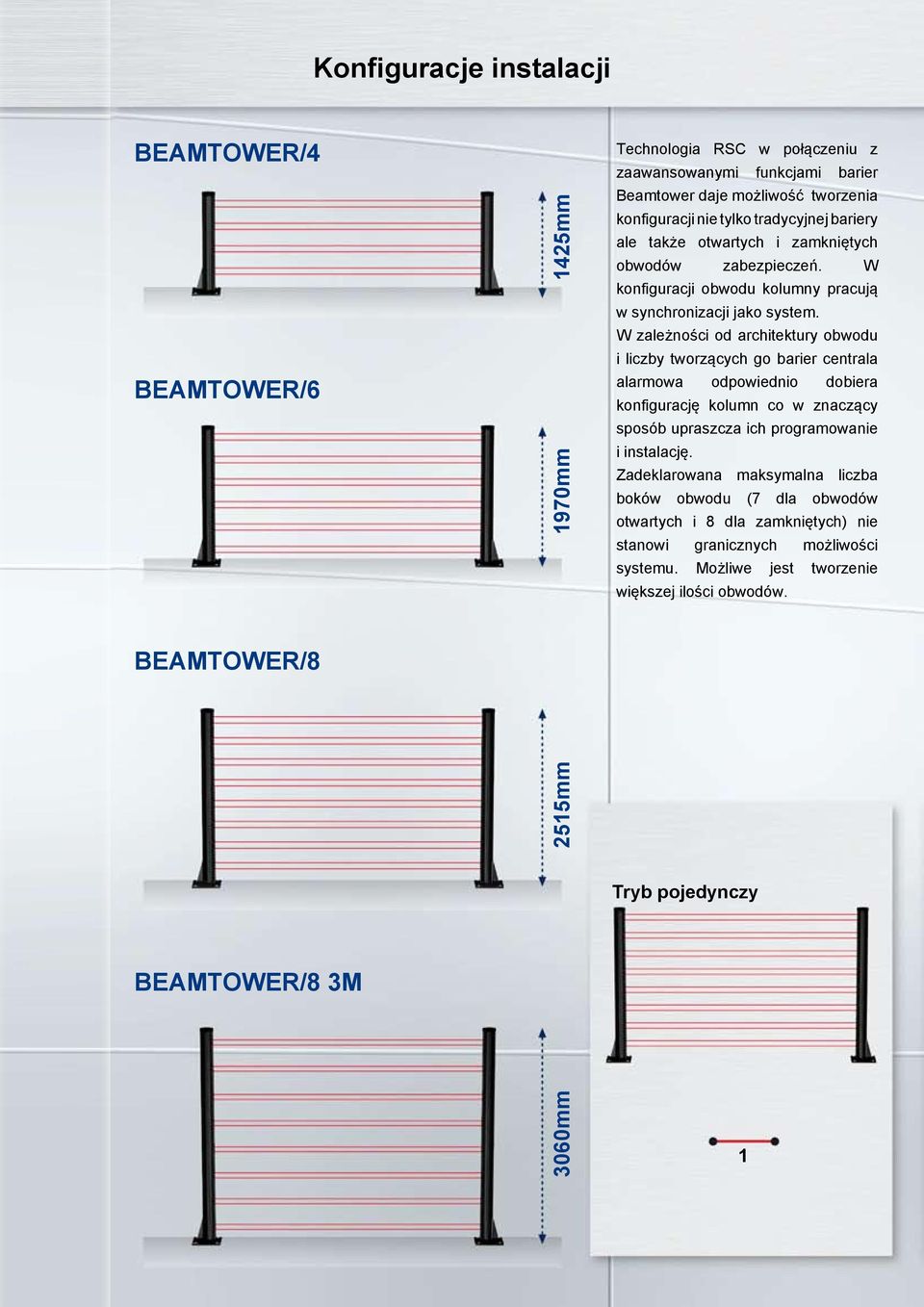

4 Konfiguracje instalacji BEAMTOWER/4 BEAMTOWER/6 BEAMTOWER/8 BEAMTOWER/8 3M 3060mm 2515mm 1970mm 1425mm Technologia RSC w połączeniu z zaawansowanymi funkcjami barier Beamtower daje możliwość tworzenia konfiguracji nie tylko tradycyjnej bariery ale także otwartych i zamkniętych obwodów zabezpieczeń. W konfiguracji obwodu kolumny pracują w synchronizacji jako system. W zależności od architektury obwodu i liczby tworzących go barier centrala alarmowa odpowiednio dobiera konfigurację kolumn co w znaczący sposób upraszcza ich programowanie i instalację. Zadeklarowana maksymalna liczba boków obwodu (7 dla obwodów otwartych i 8 dla zamkniętych) nie stanowi granicznych możliwości systemu. Możliwe jest tworzenie większej ilości obwodów. Tryb pojedynczy 1

W zależności od architektury obwodu i liczby tworzących go barier centrala alarmowa odpowiednio dobiera konfigurację kolumn co w znaczący sposób upraszcza ich programowanie i instalację.

5 Tryb otwarty Tryb zamknięty

6 Beamtower Ogólne parametry i właściwości Zabezpieczenie przed otwarciem i wspięciem się na obudowę Otwarcie lub dociśnięcie szczytowej osłony kolumny jest zabezpieczone układem elektronicznym. Sterownik Sterownik jest sercem kolumny do którego podłączone są wszystkie elektroniczne komponenty bariery. Sterownik kolumny odbiorczej jest podłączony do centrali alarmowej lub modułu rozszerzeń a także przewodem synchronizującym do sterownika kolumny nadajnika bariery. Połączenie pomiędzy kolumnami i połączenie do centrali są dwoma różnymi interfejsami RS485. Mocowanie akumulatora Każda z kolumn wyposażona jest w miejsce na akumulator 12V/7Ah. Przednia osłona Przednia osłona kolumny Beamtower składa się z oddzielnych modułów polikarbonowych, które są wsuwane jeden po drugim od góry. W ten sposób dostęp do elektroniki w trakcie instalacji czy konserwacji bariery jest prosty i wygodny.

Sterownik kolumny odbiorczej jest podłączony do centrali alarmowej lub modułu rozszerzeń a także przewodem synchronizującym do sterownika kolumny nadajnika bariery.

7 Układ optyki Moduły MODBEAM MODBEAM to optyczny moduł w barierze występujący w dwóch wersjach odpowiednio dla nadajnika i odbiornika. Moduł emituje 2 wiązki, każda złożona z 2 równoległych promieni. Przerwanie wiązki jest wykrywane poprzez analizę naruszonych promieni składowych dzięki czemu bariera jest bardziej odporna na fałszywe alarmy. Wiązki mogą być programowane niezależnie. Dla każdej możliwe jest zaprogramowanie jednego z wielu trybów detekcji. Tryby detekcji analizują: liczbę jednocześnie przerwanych wiązek w ustalonym przedziale czasu, czas naruszenia oraz pozycję wiązki w kolumnie. Pozycja Soczewki modułów MODBEAM mogą być obracane indywidualnie zarówno w osi poziomej jak i pionowej. Ustawienie wiązek jest realizowane przy użyciu dwóch precyzyjnych pokręteł umożliwiających nastawę z dokładnością do milimetrów. Pozioma regulacja położenia wiązek w zakresie +/-90 st. pozwala na instalację kolumn w konfiguracji obwodu z 180st. orientacją wiązek. Pionowa regulacja wiązek w zakresie +/-10 st. pozwala na kompensację różnic poziomów wysokości na jakich usadowione są kolumny. W zależności od dystansu kompensacja w pionie może wynosić od 1.7 do 10.5 metrów. Kalibracja Grzałka Każda kolumna może być wyposażona, w zależności od modelu, w maksymalnie cztery grzałki, które na wypadek chłodu (mrozu) utrzymują odpowiednią temperaturę wewnątrz obudowy. Rolę termostatu pełni sterownik barier. Kalibracja barier przebiega trójetapowo: 1) Krok 1: wstępna kalibracja przyrządem optycznym 2) Krok 2: kalibracja z sygnalizacją akustyczną i podręcznym odbiornikiem radiowym MONITOR 868 3) Krok 3: precyzyjne strojenie z przysłoną Podstawa mocująca Stalowa płyta która umożliwia montaż bariery bezpośrednio na podłożu lub cokole posiada wsporniki wzmacniające i specjalną powłokę antykorozyjną.

Dla każdej możliwe jest zaprogramowanie jednego z wielu trybów detekcji.

8 Parametry BEAMTOWER/4 BEAMTOWER/6 BEAMTOWER/8 BEAMTOWER/8 3M Wysokość kolumny 1425mm 1970mm 2515mm 3060mm Wymiar kolumny Mocowanie Maksymalny zasięg Konfiguracje instalacji 153x178mm Do ściany lub do podłoża przy zastosowaniu opcjonalnej podstawy mocującej 150 metrów Bariera-zamknięty obwód (3 schematy)- otwarty obwód (6 schematów) Liczba wiązek Pozycja wiązek Poziom 180 O (+/-90 O ) pion 20 O (+/-10 O ) Moc wiązek Synchronizacja Napięcie zasilania Napięcie nominalne Zasilanie sieciowe Akumulator Czas naruszenia wiązki Tryby detekcji Kontrola antymaskowania Dyskwalifikacja Sabotaż Regulowana (5 poziomów) Cyfrowa,automatyczna 10,5V ~14,5V DC 13V DC 28V AC transformator 12V/7Ah 4 poziomy, każda wiązka programowana indywidualnie Programowalne, 16 pozycji Programowalna, 3 ustawienia Programowalna w zakresie ilości wiązek i czasu trwania stanu Ochrona przed otwarciem (2 mikrostyki), ochrona przed wspięciem (6 mikrostyków) Max. Pobór prądu RX 165mA@13V 180mA@13V 196mA@13V Max.pobór prądu TX 197mA@13V 243mA@13V 288mA@13V Max. Pobór prądu przz grzałkę Temperatura pracy Klasa obudowy Kompatybilność 770mA@28V (max 4 grzałki w zależności od modelu) -25 O C ~ +55 O C IP45 Centrale Tecnoalarm Dialog TP8-28,TP8-88, TP16-256, TP8-96VIDEO, TP AKCESORIA Podstawa Moduł grzałki Transformator MONITOR 868 Podstawa mocująca do podłoża wymiary: 400x400x23mm Moduł grzałki z termostatem Transformator z bezpiecznikiem Bezprzewodowy odbiornik do kalibracji wiązek ul.gen.józefa Sowińskiego Szczecin tel fax tel. kom

20 O (+/-10 O ) Moc wiązek Synchronizacja Napięcie zasilania Napięcie nominalne Zasilanie sieciowe Akumulator Czas naruszenia wiązki Tryby detekcji Kontrola antymaskowania Dyskwalifikacja Sabotaż
