Siła ryglowania 2000N PL e Opcja zwolnienia ucieczkowego Dostępny z zintegrowanymi przyciskami

Transkrypt

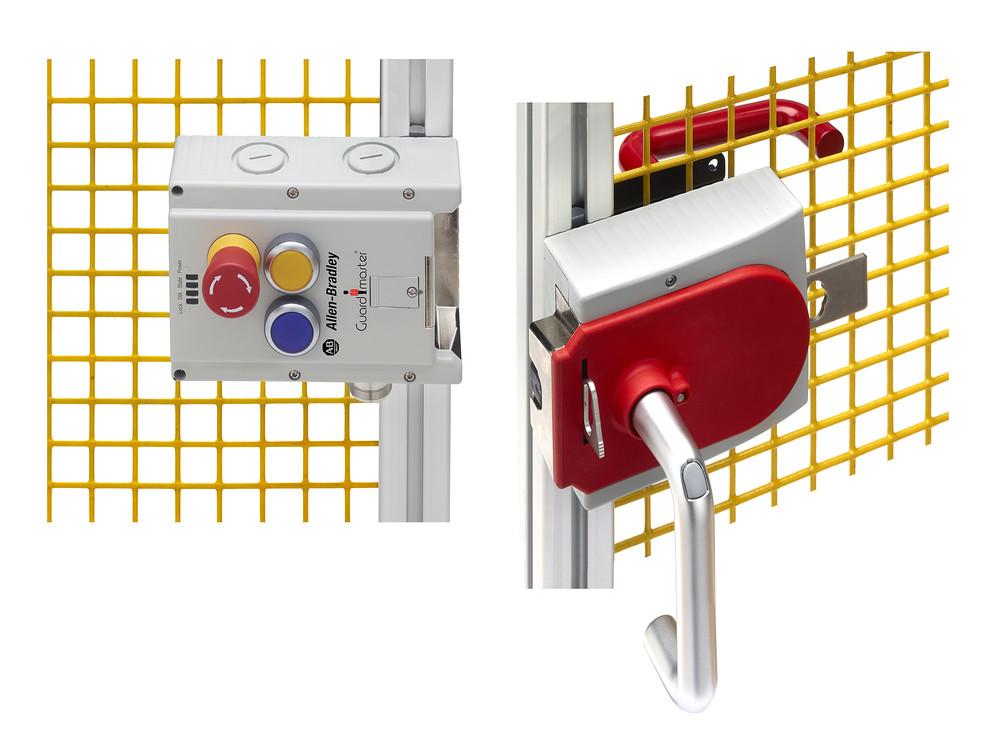

1 Produkty Komponenty bezpieczeństwa Wyłączniki blokujące Ryglujące MAB Siła ryglowania 2000N PL e Opcja zwolnienia ucieczkowego Dostępny z zintegrowanymi przyciskami Funkcja 442G-MAB to wielofunkcyjne urządzenie o dużej sile trzymania, wysokiej tolerancji na niedopasowanie drzwi oraz z jednym lub wieloma przyciskami sterującymi. To urządzenie jest zbudowane zgodnie z normą EN ISO 14119:2013. Można go łatwo zamontować na profilu aluminiowym, jak również na drzwiach zawiasowych lub przesuwnych. Cztery diody LED pokazujące status i dostarczają informacji w celu ułatwienia rozwiązywania problemów. Cztery wyjścia sygnałowe wskazują pozycję drzwi, pozycję sworznia aktywatora, stan zaryglowania, stan błędu. 442G-MAB można zamówić z maksymalnie 3 przyciskami, z których jeden może pełnić funkcję przycisku zatrzymania awaryjnego. Wyłącznik spełnia PL e zgodnie z EN ISO dla funkcji blokowania (monitorowania osłony) jak i funkcji ryglowania. Element blokujący posiada unikalny kod, który zostanie rozpoznany przez moduł blokujący i zapewnia najwyższy poziom odporności na ingerencję, zgodnie z wymaganiami ISO Wyłącznik posiada dwa wyjścia bezpieczeństwa PNP (do podłączenia do przekaźnikiem bezpieczeństwa) oraz cztery wyjścia sygnałowe PNP. Dane techniczne

2 Napięcie zasilania 24 V DC Stopień ochrony IP65 Temperatura otoczenia -20 do +55 C Wskazywanie statusu 4 x LED Montaż 4 x M20, Żywotność >106 Bezpieczne Wyłącznik Tranzystor 2 PNP, 0,2A (OSSD) E-Sop 2 NC OT Drzwi zamknięte (<50 ma) Wyjścia OI Błąd (<50 ma) Sygnałowe S1 E-Stop aktywowany (<50 ma) S2 Przycisk S2 (<50 ma) S3 Przycisk S3 (<50 ma) Czas wyłączenia 350 ms Pobór mocy Max. 350 ma Wilgotność 5-80 % Siła ryglowania N Waga Uchwyt 1 kg Moduł 0,75 kg Montaż Uchwyt 2 x M6 Moduł 2 x M6 Wibracje IEC , 10-55Hz Wstrząsy IEC , 30g Standard IEC , SS-EN ISO 14119:2013 PL e zgodnie z EN ISO PFH d 2,47x10-8 B 10d (zatrzymanie awaryjne) 1x10 5 Zgadność z MD, EMC, LVD Atesty, Wskazywanie statusu Tryb pracy Diagnostyka "Power" (zielony) On LED-wskaźnik "State" (zielony) dioda miga 1 raz dioda miga 2 razy "Diagnostic" (czerwony) "Lock" (żółty) Off Off Status Błąd w konfiguracji lub nieprawidłowe ustawienie przełącznika DIP Błąd na wejściu (tylko wtedy, gdy jest skonfigurowany w połączeniu szeregowym) dioda miga 3 razy On Off Usterka odbiornika dioda miga 4 razy Off Błąd wyjścia Off Miga Uszkodzona sekwencja sygnałowa Off Off Błąd wewnętrzny Uruchamianie Off Off Off Konfiguracja zakończona, przełącz napięcie zasilania, aby powrócić do normalnego trybu pracy Normalna praca dioda miga co 3s Off Off Tryb pracy normalny, drzwi otwarte

3 Montaż. Możliwość otwarcia.

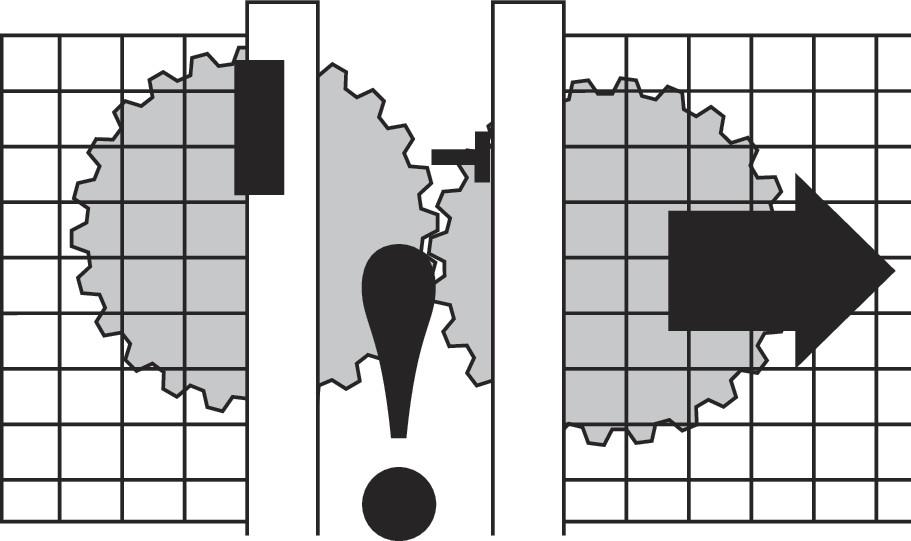

4 Możliwość powieszenia kłódki na urządzeniu. UWAGA! Zwróć uwagę na to, aby osłona była zamknięta aż do chwili, gdy maszyna znajdzie się w bezpiecznym położeniu. Można to łatwo nadzorować za pomocą przekaźników nadzorujących. Patrz rozdział "Moduły bezpieczeństwa" Wymiary (mm)

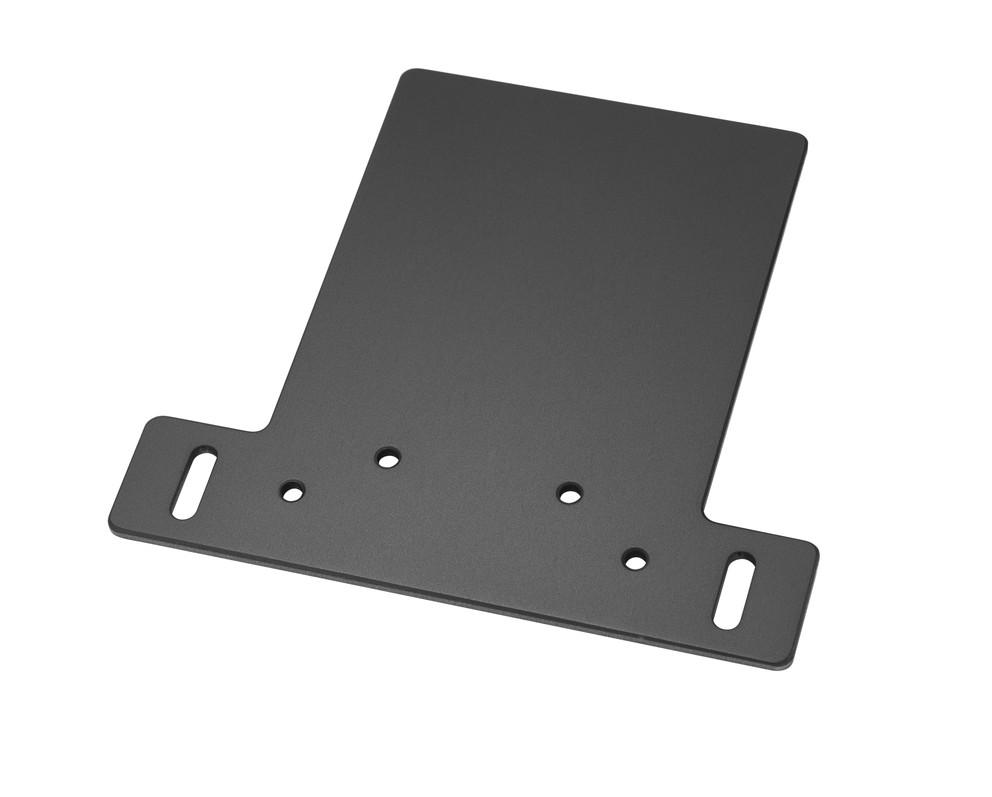

5 Płyta montażowa - Uchwyt Płyta montażowa - moduł

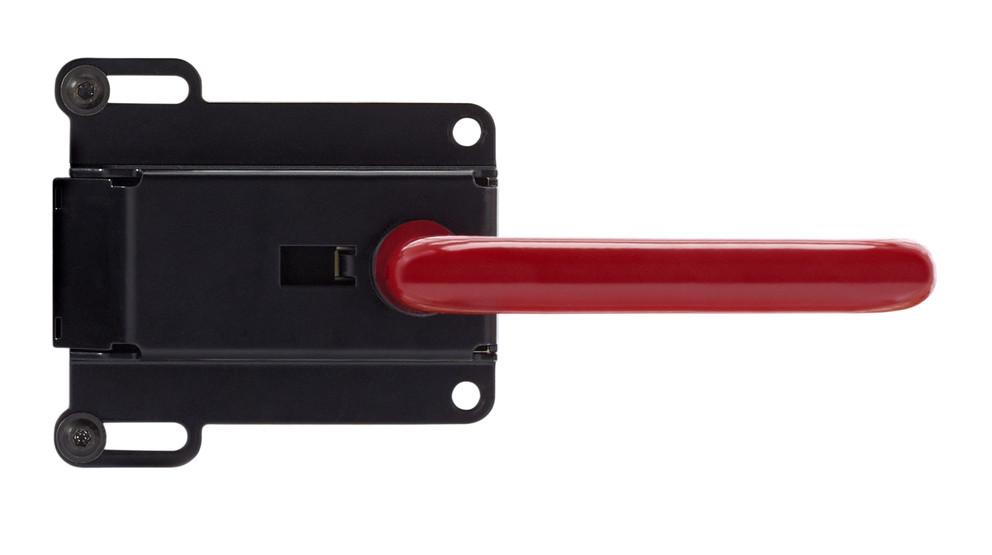

6 Płyta montażowa - zwolnienie ucieczkowe Połączenie Podłączenie do przekaźnika bezpieczeństwa

7 442G-MAB podłączony do GSR DI Dwa wyłączniki 442G-MAB podłączone szeregowo do GSR DI

8 Akcesoria

9 Nr katalogowy 442G-MABE1 Opis Zwolnienie ucieczkowe Płyty montażowe

10 Nr katalogowy 442G-MABAMPE Opis Płyta montażowa, zwolnienie ucieczkowe Nr katalogowy 442G-MABAMPH Opis Płyta montażowa, Uchwyt* Nr katalogowy Opis 442G-MABAMPL Płyta montażowa, moduł* * Płyty montażowe do uchwytu i modułu muszą być stosowane razem.

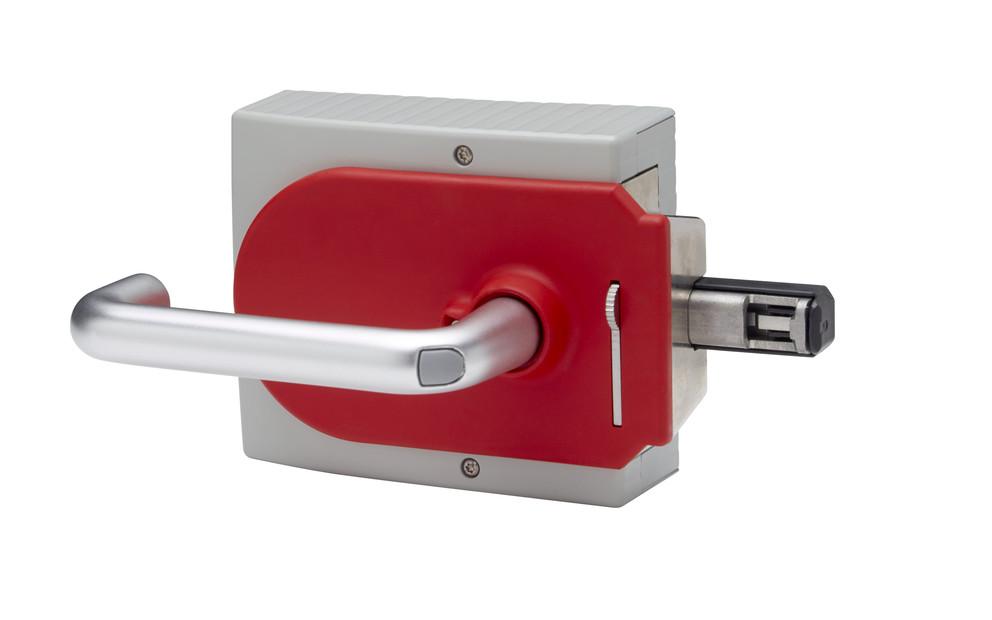

11 Nr katalogowe Uchwyt (klamka) Nr katalogowy 442G-MABH-R Opis Klamka prawa 442G-MABH-L Klamka lewa Moduł Bez przycisku Z przyciskiem Odryglowanie napięciem Nr katalogowy Nr katalogowy Podejście kablowe, M20 442G-MABR-UT-C00 442G-MABR-UT-C01 Złącze M23 442G-MABR-UxM-C00 442G-MABR-UxM-C01 Ryglowanie napięciem Podejście kablowe, M20 442G-MABL-UT-C00 442G-MABL-UT-C01 Złącze M23 442G-MABL-UxM-C00 442G-MABL-UxM-C01 Z dwoma przyciskami Z dwoma przyciskami oraz przyciskiem awaryjnym Odryglowanie napięciem Nr katalogowy Nr katalogowy Podejście kablowe, M20 442G-MABR-UT-C02 442G-MABR-UT-C03 Złącze M23 442G-MABR-UxM-C02 442G-MABR-UxM-C03 Ryglowanie napięciem Podejście kablowe, M20 442G-MABL-UT-C02 442G-MABL-UT-C03 Złącze M23 442G-MABL-UxM-C02 442G-MABL-UxM-C03
