Karta charakterystyki online. C4P-SA06031A00 detec OPTOELEKTRONICZNE KURTYNY BEZPIECZEŃSTWA

Transkrypt

1 Karta charakterystyki online C4P-S detec

2 B C D E F Rysunek może się różnić Informacje do zamówienia Typ Nr artykułu C4P-S Wtyczkę systemową należy zamówić oddzielnie! Szczegóły patrz kcesoria. Więcej wersji urządzeń i akcesoriów H I J K L M N O P Q R S T Szczegółowe dane techniczne Cechy Obszar zastosowania Część systemowa Rozdzielczość Zasięg Wysokość pola ochronnego Brak strefy martwej Synchronizacja Wbudowany celownik laserowy Zakres dostawy Standardowe środowisko przemysłowe Nadajnik 30 mm 30 m 600 mm Tak Synchronizacja optyczna Nadajnik Charakterystyka bezpieczeństwa technicznego Typ Typ 4 (IEC ) Poziom nienaruszalności bezpieczeństwa SIL3 (IEC 61508) SILCL3 (IEC 62061) Kategoria Kategoria 4 (ISO ) Poziom zapewnienia bezpieczeństwa PL e (ISO ) PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) Pojedyncze urządzenie 15,3 x 10-9 Połączenie kaskadowe z jednym urządzeniem Guest Połączenie kaskadowe z dwoma urządzeniami Guest 30,5 x ,6 x 10-9 T M (okres użytkowania) 20 lat(a) (ISO ) Bezpieczny stan w przypadku usterki Funkcje Tryb ochronny Co najmniej jedno urządzenie OSSD jest wyłączone 2 OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :58:40 Informacje mogą ulec zmianie bez powiadomienia

3 utomatyczny pomiar szerokości pola ochronnego Kodowanie wiązki Połączenie kaskadowe Inteligentna ochrona przed wejściem od tyłu Interfejsy Podłączenie systemu Przyłącze rozszerzeń Rodzaj konfiguracji Wskaźniki Magistrala sieciowa, sieć przemysłowa Integracja za pośrednictwem sterownika bezpieczeństwa Flexi Soft W zależności od wtyczki systemowej (wtyk M12, 5-pinowy lub 8-pinowy) W zależności od wtyczki systemowej (bez przyłącza rozszerzającego lub z 5-pinowym złączem żeńskim M12) Przełącznik DIP na wtyczce systemowej LEDs CNopen, DeviceNet, EtherCT, EtherNet/IP, Modbus TCP, PROFIBUS DP, PROFINET 1) 1) Więcej informacji na temat Flexi Soft znajduje się w katalogu produktów sens:control rozwiązania sterowania bezpieczeństwem lub na stronie internetowej -> Dane elektryczne Klasa ochrony III (IEC 61140) Napięcie zasilania U V 24 V DC (19,2 V... 28,8 V) Tętnienia resztkowe 10 % Typowy pobór mocy Dane mechaniczne Wymiary Materiał obudowy 1,38 W (DC) Patrz rysunek wymiarowy luminiowy profil wytłaczany Dane dotyczące otoczenia Stopień ochrony IP65 (IEC 60529) IP67 (IEC 60529) Temperatura otoczenia pracy 30 C C Temperatura składowania 30 C C Wilgotność powietrza 15 % %, bez kondensacji Odporność na drgania 5 g, 10 Hz Hz (IEC ) Odporność na wstrząsy 10 g, 16 ms (IEC ) Inne dane Długość fali Rodzaj światła Wbudowany celownik laserowy Klasyfikacje 850 nm Bliska podczerwień (NIR) światło niewidzialne Klasa lasera 1 Długość fali Rodzaj światła 650 nm ECl@ss ECl@ss Widzialne światło czerwone :58:40 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 3

4 B C D E F H I J K L M N O P Q R S T ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 ETIM 6.0 EC EC UNSPSC Rysunek wymiarowy (Wymiary w mm) 30.7 (1.21) 41 (1.61) 56.8 (2.24) 29.5 (1.16) 56.8 (2.24) (4.33) L1 41 (1.61) 14 (0.55) 4 (0.16) 30.7 (1.21) 13.8 (0.54) 13.8 (0.54) 56.8 (2.24) 40.8 (1.61) 30 (1.18) 5 (0.2) 34 (1.34) 34 (1.34) Wysokość pola ochronnego L1 L2 300 (11.81) 313 (12.32) 332 (13.07) 450 (17.72) 463 (18.23) 482 (18.98) 600 (23.62) 613 (24.13) 632 (24.88) 750 (29.53) 763 (30.04) 782 (30.79) 4 OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :58: (0.86) 21.8 (0.86) 56.8 (2.24) L1 L2 Informacje mogą ulec zmianie bez powiadomienia

5 Wysokość pola ochronnego L1 L2 900 (35.43) 913 (35.94) 932 (36.69) 1,050 (41.34) 1,063 (41.85) 1,082 (42.6) 1,200 (47.24) 1,213 (47.75) 1,232 (48.5) 1,350 (53.15) 1,362 (53.62) 1,381 (54.37) 1,500 (59.06) 1,512 (59.53) 1,531 (60.28) 1,650 (64.96) 1,662 (65.43) 1,681 (66.18) 1,800 (70.87) 1,812 (71.34) 1,831 (72.09) 1,950 (76.77) 1,962 (77.24) 1,981 (77.99) 2,100 (82.68) 2,112 (83.15) 2,131 (83.9) Zalecane akcesoria Więcej wersji urządzeń i akcesoriów Inne akcesoria montażowe Krótki opis Opis Typ Nr artykułu 1 sztuk, Narzędzie do ustawiania położenia czujników w trudno dostępnych miejscach, np. w kolumnach do urządzeń Uchwyty zaciskowe i do ustawienia położenia Narzędzie do ustawiania pozycji sztuk, Uchwyt FlexFix na 1 urządzenie (np. nadajnik lub odbiornik), ustawiany w zakresie ± 15, śruba M5 w zestawie, Tworzywo sztuczne 4 sztuk, Uchwyt FlexFix na 2 urządzenia (np. nadajnik i odbiornik), ustawiany w zakresie ± 15, śruba M5 w zestawie, Tworzywo sztuczne 2 sztuk, Uchwyt QuickFix na 1 urządzenie (np. nadajnik lub odbiornik), Tworzywo sztuczne 4 sztuk, Uchwyt QuickFix na 2 urządzenia (np. nadajnik i odbiornik), Tworzywo sztuczne BEF-1SHBPKU BEF-1SHBPKU BEF-3SHBPKU BEF-3SHBPKU dapter i rozdzielacz Łącznik IO-Link Łącznik IO-Link Łącznik mutingu Łącznik mutingu :58:40 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 5

6 B C D E F H I J K L M N O P Q R S T Złącza wtykowe i przewody Krótki opis Opis Typ Nr artykułu Trójnik do jednoczesnego podłączenia do nadajnika i odbiornika, rozdziela przewód z szafy sterowniczej na nadajnik i odbiornik Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 2 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 5 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 10 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 15 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 20 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 30 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 2,5 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 5 m DSC-1205T000025KM DSC-1208T000025KM YF UB5XLEX YF UB5XLEX YF UB5XLEX YF UB5XLEX YF UB5XLEX YF UB5XLEX YF U5XLEX YF U5XLEX OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :58:40 Informacje mogą ulec zmianie bez powiadomienia

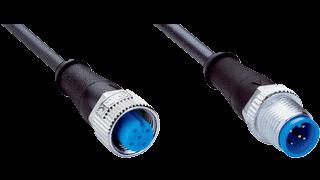

7 Krótki opis Opis Typ Nr artykułu Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 7,5 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 10 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 15 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 20 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie 30 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 1 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 2 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 5 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 10 m YF U5XLEX YF U5XLEX YF U5XLEX YF U5XLEX YF U5XLEX YF UB5M YF UB5M YF UB5M YF UB5M :58:40 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 7

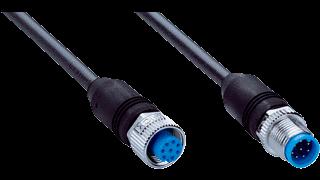

8 B C D E F H I J K L M N O P Q R S T Pozostałe Krótki opis Opis Typ Nr artykułu Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 15 m Głowica : Gniazdo, M12, 5 pinów, prosty, kodowanie 0,6 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie Głowica B: Wtyk, M12, 8 pinów, prosty, kodowanie 1 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie Głowica B: Wtyk, M12, 8 pinów, prosty, kodowanie 2 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie Głowica B: Wtyk, M12, 8 pinów, prosty, kodowanie 5 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie Głowica B: Wtyk, M12, 8 pinów, prosty, kodowanie 10 m Głowica : Gniazdo, M12, 8 pinów, prosty, kodowanie Głowica B: Wtyk, M12, 8 pinów, prosty, kodowanie 0,6 m detec detec Wtyk systemowy YF UB5M YF215-C60UB5M YF U5M YF U5M YF U5M YF U5M YF218-C60U5M OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :58:40 Informacje mogą ulec zmianie bez powiadomienia

9 Krótki opis Opis Typ Nr artykułu Narzędzia do programowania i konfiguracji Przycisk M12, 5-pinowy, umożliwia włączanie i wyłączanie celownika laserowego wbudowanego w nadajniku kurtyny detec4 Prime. Przycisk M12, 8-pinowy, umożliwia włączanie i wyłączanie celownika laserowego wbudowanego w nadajniku kurtyny detec4 Prime. Przycisk ten, w połączeniu z 5-pinowym trójnikiem M12, umożliwia włączanie i wyłączanie celownika laserowego zintegrowanego z nadajnikiem urządzenia detec4 Prime. Służy jako trójnik do jednoczesnego podłączenia do nadajników i odbiorników, rozdziela przewód z szafy sterowniczej między nadajnik i odbiornik. Przyciski reset i urządzenia wieloprzyciskowe Przycisk laserowego przyrządu do ustawiania położenia, M12, 5-pinowy Przycisk laserowego przyrządu do ustawiania położenia, M12, 8-pinowy Trójnik z przyciskiem laserowego przyrządu do ustawiania położenia, M12, 5-pinowym Przyciski reset i urządzenia wieloprzyciskowe ER12 z klamrą mocującą, osłoną RESET i osłoną RESET/OVERRIDE ER12-SB3C :58:40 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 9
