CAD-Profi System - wspomaganie projektowania instalacji
|
|
- Ludwika Matuszewska
- 8 lat temu
- Przeglądów:
Transkrypt

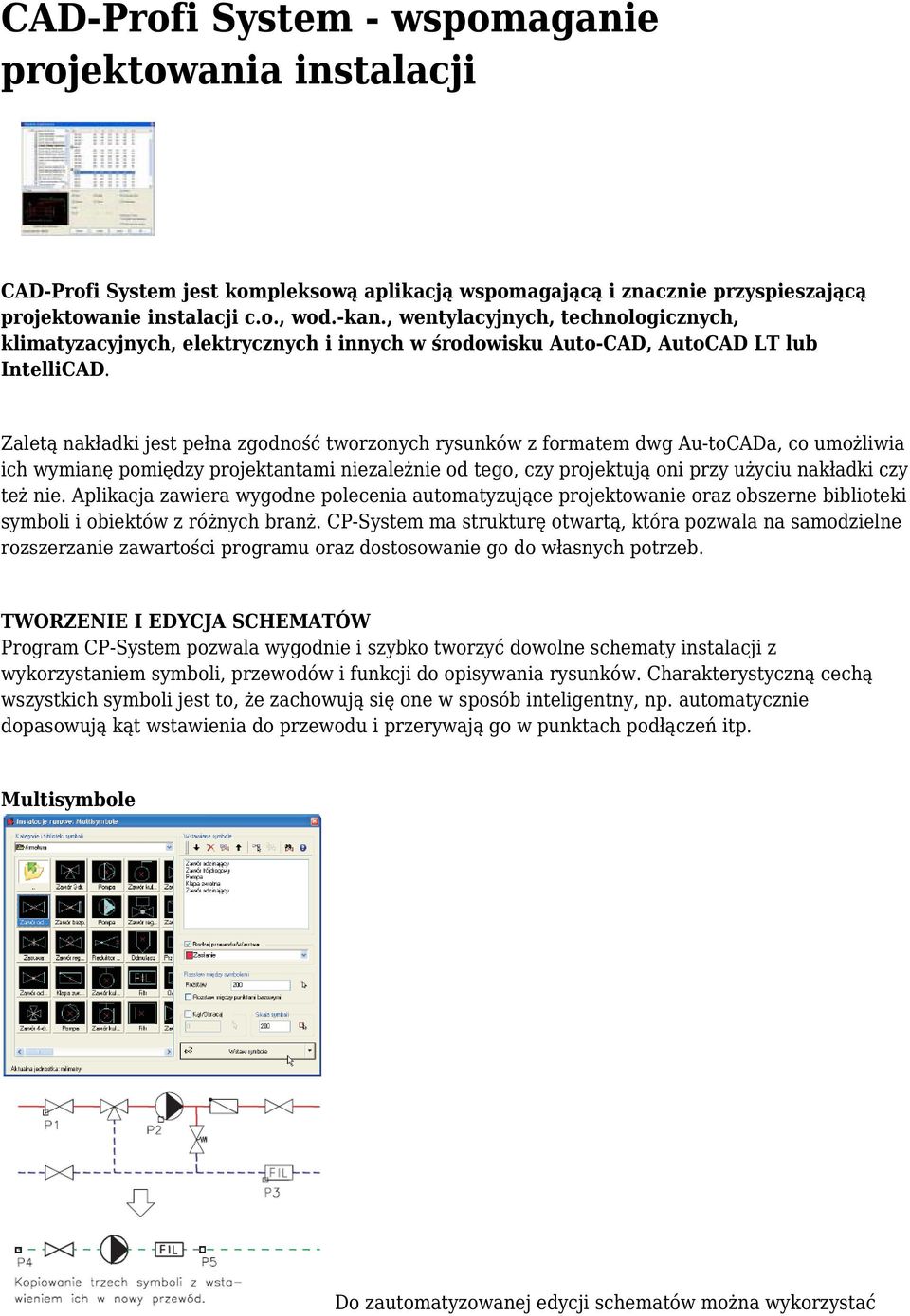

1 CAD-Profi System - wspomaganie projektowania instalacji CAD-Profi System jest kompleksową aplikacją wspomagającą i znacznie przyspieszającą projektowanie instalacji c.o., wod.-kan., wentylacyjnych, technologicznych, klimatyzacyjnych, elektrycznych i innych w środowisku Auto-CAD, AutoCAD LT lub IntelliCAD. Zaletą nakładki jest pełna zgodność tworzonych rysunków z formatem dwg Au-toCADa, co umożliwia ich wymianę pomiędzy projektantami niezależnie od tego, czy projektują oni przy użyciu nakładki czy też nie. Aplikacja zawiera wygodne polecenia automatyzujące projektowanie oraz obszerne biblioteki symboli i obiektów z różnych branż. CP-System ma strukturę otwartą, która pozwala na samodzielne rozszerzanie zawartości programu oraz dostosowanie go do własnych potrzeb. TWORZENIE I EDYCJA SCHEMATÓW Program CP-System pozwala wygodnie i szybko tworzyć dowolne schematy instalacji z wykorzystaniem symboli, przewodów i funkcji do opisywania rysunków. Charakterystyczną cechą wszystkich symboli jest to, że zachowują się one w sposób inteligentny, np. automatycznie dopasowują kąt wstawienia do przewodu i przerywają go w punktach podłączeń itp. Multisymbole Do zautomatyzowanej edycji schematów można wykorzystać
2 polecenie Multisymbole, które umożliwia błyskawiczne wstawienie do rysunku wielu symboli wybranych w oknie dialogowym. Inne sposoby wyboru symboli (Poprzednio wybrane, Znajdź oraz Wskaż na rysunku) pozwalają na szybsze wyszukiwanie żądanych symboli oraz na inteligentne kopiowanie symboli wstawionych wcześniej do rysunku. W oknie dialogowym Multisymbole można także określić rodzaj przewodu rysowanego pomiędzy poszczególnymi symbolami. Podczas wstawiania symboli można wykorzystywać różne funkcje: Wstaw symbole - automatyczne wstawianie symboli w przewody lub w dowolnych punktach. Przy wstawianiu w przewód następuje przerwanie przewodu w punktach podłączeń. W wiele przewodów - możliwość szybkiego wstawienia symbolu w wiele przewodów. Na przedłużeniu - opcja umożliwia precyzyjne określenie punktu wstawienia symboli względem innych obiektów w rysunku. Symbole Wstawianie pojedynczych symboli (jedno- lub wielokrotnie) umożliwia kilka poleceń, np.: Symbole pojedyncze, Symbole kątowe i krzyżowe, Oznaczenia i inne. Poszczególne polecenia wyświetlają biblioteki symboli, w których każdy symbol posiada wyraźny opis i podgląd. Zawartość biblioteki można sortować według nazw lub według norm. Dla wybranego symbolu można określić skalę, kąt oraz ewentualnie odbicie lustrzane. Ponadto możliwe jest przekształcenie każdego symbolu do postaci izometrycznej. Symbole kątowe oraz krzyżowe - polecenie służy do wstawiania symboli w skrzyżowanie dwóch przewodów. Po wybraniu symbolu wystarczy wskazać przewody, a program automatycznie wstawi symbol kątowy, trójdrogowy lub czterodrogowy z odpowiednim przerwaniem lub wydłużeniem przewodów. Rysowanie izometrii CP-System pozwala na tworzenie rysunków izometrycznych. Możliwe jest tworzenie izometrii prostokątnych oraz dimetrii pod dowolnym kątem. Przy wstawianiu symboli do rysunków aksonometrycznych CP-System automatycznie dopasowuje kąt pochylenia symboli zgodnie z kątem określonym w nastawach. Najczęściej stosowany jest kąt 30 dla izometrii oraz kąt 45 dla dimetrii ukośnej. W zastosowaniach specjalnych możliwe jest określenie innego kąta w przedziale od 5 do 85.

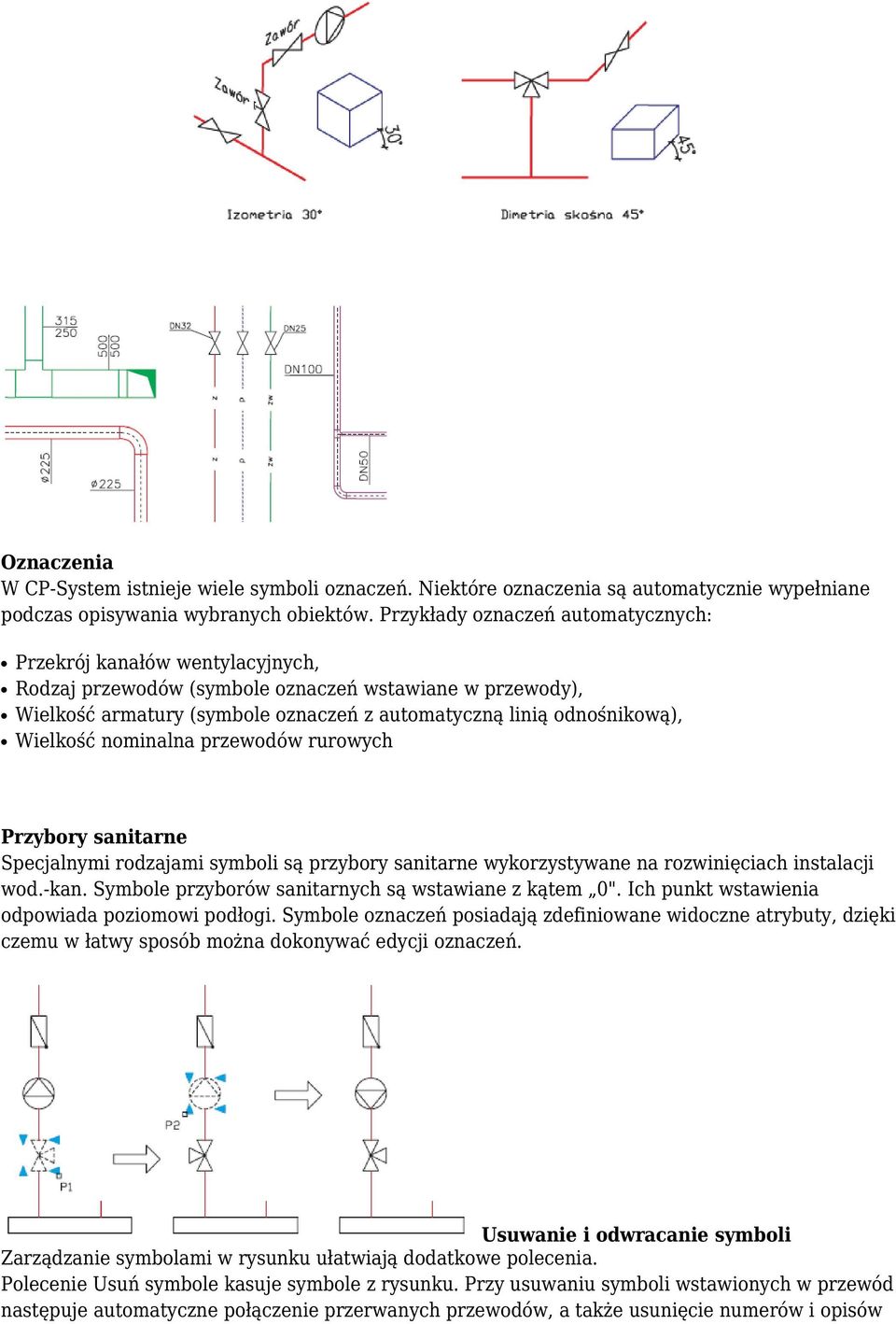

3 Oznaczenia W CP-System istnieje wiele symboli oznaczeń. Niektóre oznaczenia są automatycznie wypełniane podczas opisywania wybranych obiektów. Przykłady oznaczeń automatycznych: Przekrój kanałów wentylacyjnych, Rodzaj przewodów (symbole oznaczeń wstawiane w przewody), Wielkość armatury (symbole oznaczeń z automatyczną linią odnośnikową), Wielkość nominalna przewodów rurowych Przybory sanitarne Specjalnymi rodzajami symboli są przybory sanitarne wykorzystywane na rozwinięciach instalacji wod.-kan. Symbole przyborów sanitarnych są wstawiane z kątem 0". Ich punkt wstawienia odpowiada poziomowi podłogi. Symbole oznaczeń posiadają zdefiniowane widoczne atrybuty, dzięki czemu w łatwy sposób można dokonywać edycji oznaczeń. Usuwanie i odwracanie symboli Zarządzanie symbolami w rysunku ułatwiają dodatkowe polecenia. Polecenie Usuń symbole kasuje symbole z rysunku. Przy usuwaniu symboli wstawionych w przewód następuje automatyczne połączenie przerwanych przewodów, a także usunięcie numerów i opisów
4 związanych z usuwanym elementem. Możliwe jest kasowanie pojedynczych obiektów lub wielu symboli na raz. Polecenie Odwróć symbole pozwala na zmianę położenia symbolu (odbicie lustrzane). Ułatwiają to specjalne znaczniki, za pomocą których można operować na wybranym obiekcie. Symbole wstawione w przewody po odwróceniu nie zmieniają swojego położenia względem przewodu. Oba polecenia można także stosować do edycji armatury i obiektów parametrycznych. Główne kategorie symboli - Armatura: zawory, klapy, kurki itp. - Armatura kątowa: zawory kątowe, mieszające, bezpieczeństwa i inne. - Pompy, kompensatory itp. - Inne wyposażenie, np. odkraplacze, czujniki, hydranty, zraszacze. - Wymienniki ciepła, wodomierze, gazomierze, rozdzielacze. - Przybory wod.-kan., urządzenia AGD. - Wyposażenie instalacji kanalizacyjnych. - Elementy instalacji wentylacyjnych - Symbole oznaczeń (średnice przewodów, spadki, piony). Przewody schematyczne Polecenie Przewody zawiera wiele wstępnie zdefiniowanych rodzajów przewodów. Każdy przewód ma określony kolor, rodzaj linii oraz grubość na wydrukach. Parametry te odpowiadają zaleceniom norm. Podczas rysowania przewodów są one automatycznie umieszczane na oddzielnych warstwach. W celu łatwego zarządzania warstwami w górnym menu programu dostępne są dodatkowe polecenia umożliwiające szybkie ukrywanie lub pokazywanie wszystkich warstw należących do instalacji c.o., wod.-kan., wentylacji lub instalacji elektrycznych. Przewody w rysunku mogą być automatycznie opisywane. W tym celu należy skorzystać z polecenia Oznaczenia i wybrać opcję Oznaczenia automatyczne. Podobnie jak w przypadku symboli także przewody można rysować normalnie lub izometrycznie. Parametry dla izometrii można ustawiać w nastawach, a styl izomerii w wyświetlonym oknie dialogowym. Użytkownik ma możliwość wygodnego dodawania nowych rodzajów przewodów lub instalacji. W tym celu można skorzystać z dostępnego paska narzędziowego lub menu kontekstowego. Każda nowozdefiniowana instalacja umieszczana jest w specjalnej kategorii *Użytkownika*. Wszystkie elementy z tej kategorii mogą być usuwane lub edytowane za pomocą przejrzystego okna dialogowego. Można ponadto kopiować istniejące instalacje, a następnie za pomocą edycji zmieniać ich parametry. W programie znajdują się także pliki zawierające style wydruków dopasowane do struktury warstw i grubości linii programu. Do wyboru są pliki do wydruków monochromatycznych oraz do wydruków kolorowych. Gotowe układy Za pomocą polecenia Gotowe układy można wstawiać do rysunku typowe fragmenty schematów, takich jak: układ podłączenia zasobników, różne układy rozdzielaczy, układy zasilania obwodów grzewczych, typowe schematy kotłowni, schematy węzłów cieplnych itp. Użytkownik może dodawać do programu własne, najczęściej wykorzystywane układy.
5 RZUTY, PRZEKROJE, INNE WIDOKI Przy tworzeniu rzutów i przekrojów wykorzystywane są różne obiekty, znormalizowane przewody i kształtki instalacji. Wszystkie obiekty są obsługiwane za pomocą wygodnych poleceń automatyzujących tworzenie dokumentacji technicznej. Rodzaje obiektów CP-System Obiekty ogólne - w tej grupie znajdują się ogólne urządzenia: kotły, zbiorniki, podgrzewacze, przybory sanitarne, elementy instalacji wentylacyjnych i inne. Widok urządzeń jest zgodny z oznaczeniami zawartymi w odpowiednich normach. Każde urządzenie może mieć zdefiniowany widok z góry (2D), z przodu, z tyłu, z boków oraz widok trójwymiarowy (3D). Poszczególne widoki są używane przy tworzeniu rzutów, przekrojów, rozwinięć i modeli 3D instalacji. Obiekty wstawiane do rysunku muszą mieć wymiary odpowiadające rzeczywistym gabarytom projektowanych urządzeń. Z tego względu w programie dostępne są bazy danych o wielu typach urządzeń znajdujących się w ofercie znanych producentów. Użytkownik ma możliwość samodzielnego dodawania do baz danych najczęściej wykorzystywanych przez siebie urządzeń. Istnieje także możliwość określenia wymiarów obiektów bezpośrednio przed ich wstawieniem do rysunku. Polecenie służące do wstawiania grzejników zostało tak zaprogramowane by maksymalnie ułatwić przeszukiwanie obszernych katalogów grzejników dostępnych na rynku. Obiekty parametryczne - w tej grupie znajdują się urządzenia, dla których niezbędne jest określenie zarówno wymiarów gabarytowych, jak i dodatkowych wymiarów i zależności geometrycznych. Przykładem obiektu parametrycznego jest zawór kołnierzowy, dla którego należy określić długość, szerokość, wysokość oraz wymiary kołnierzy, wielkość pokrętła itp. Podobnie jak dla obiektów ogólnych, dla obiektów parametrycznych także dostępne są bazy danych zawierające elementy znormalizowane oraz elementy opracowane na podstawie typoszeregów producentów. Przy wstawianiu obiektów parametrycznych możliwe jest ręczne wpisanie wymiarów, dlatego obiekty parametryczne mogą być stosowane dla dowolnych urządzeń, nawet dla takich, których brak w bazach danych. Dodatkowo dla obiektów parametrycznych można określić dokładność ich odwzorowania poprzez wyeliminowanie osi, detali, ukryć itp. Obiekty parametryczne mogą być wstawione jako bloki zawierające atrybuty, dzięki czemu możliwa jest edycja parametrów technicznych oraz automatyczne tworzenie specyfikacji. Obiekty z bibliotek producentów - CP-System jest kontynuacją programu CP-Producenci. Z tego względu oprócz obiektów ogólnych i obiektów parametrycznych dostępne są biblioteki urządzeń znanych producentów. Obiekty z bibliotek producentów posiadają widoki, które szczegółowo odwzorowują konkretne urządzenia. Ponadto większość urządzeń posiada dołączone karty
6 katalogowe i dokładne dane techniczne, które są wykorzystywane przy projektowaniu. Przewody i kształtki - w CP-System można tworzyć rzuty i przekroje instalacji rurowych i kanałów wentylacyjnych. Przy rysowaniu instalacji dostępne są przewody oraz kształtki (kolanka, redukcje, trójniki itd.). Każda kształtka jest w pełni parametrycznym obiektem, który jest na bieżąco rysowany za pomocą odpowiednich procedur programu na podstawie elementów znormalizowanych lub baz danych wybranych producentów. Oprócz wymiarów i parametrów geometrycznych istnieje możliwość określenia rodzaju projektowanej instalacji (nawiew, wywiew, zasilanie, powrót itp.). Użytkownik ma także możliwość definiowania nowych rodzajów instalacji. W tym celu z listy instalacji należy wybrać opcję Inny/Edytuj", która wyświetla okno dialogowe ze wszystkimi dostępnymi rodzajami instalacji. Za pomocą paska narzędziowego lub menu kontekstowego można dodawać, usuwać, kopiować i edytować wybrane instalacje. Obowiązują tu te same zasady jak przy edycji instalacji schematycznych. Dla określania właściwości wszystkich przewodów i kształtek wyświetlane jest uniwersalne okno dialogowe. W zależności od wybranego elementu w oknie dialogowym zmienia się zestaw dostępnych parametrów. Dzięki temu użytkownik potrzebuje bardzo mało czasu na biegłe opanowanie obsługi programu. Unikalną cechą programu jest łączenie przewodów lub kanałów wentylacyjnych z automatycznym wstawieniem kolanek, trójników, redukcji itp. Po uruchomieniu polecenia Połącz przewody należy wskazać kolejne łączone przewody. Na podstawie wzajemnego położenia i wielkości wskazanych przewodów CP-System wyświetli okno dialogowe, w którym zaproponuje pasujące złączki. Możliwe jest także łączenie przewodów mających różną formę, np. łączenie kanałów prostokątnych z kołowymi z wstawieniem redukcji prostokątno-kołowej lub trójnika prostokątno-kołowego. Przykład łączenia i opisywania przewodów. Przy połączeniu CP-System dobrał optymalną złączkę oraz wydłużył przewody. Przy rysowaniu przewodów rurowych lub kanałów wentylacyjnych można wykorzystywać polecenia służące do szybkiego rysowania całych ciągów instalacji. Podczas rysowania wystarczy wskazywać kolejne punkty, wzdłuż których CP-System narysuje kolejne odcinki przewodów oraz wstawi niezbędne kolanka.
7 CP-System posiada otwartą strukturę, dzięki czemu możliwa jest samodzielna rozbudowa programu i dopasowanie go do własnych potrzeb. Bazy danych użytkownika są oddzielone od baz danych programu dzięki temu przy aktualizacji programu są automatycznie przejmowane do nowej wersji. Przy pracy w zespole projektantów lub przy konieczności zainstalowania programu na innym komputerze możliwe jest przenoszenie obiektów użytkownika między komputerami. DODATKOWE FUNKCJE PROGRAMU Oprócz poleceń i obiektów stosowanych bez pośrednio przy projektowaniu instalacji dostępne są dodatkowe polecenia i funkcje. Rozszerzanie zawartości programu Program posiada otwartą strukturę, dzięki czemu użytkownik może we własnym zakresie dodawać nowe elementy oraz rozszerzać wszystkie bazy danych. Możliwe jest dodawanie do programu własnych typów przewodów, symboli, obiektów, urządzeń parametrycznych, tabelek rysunkowych itd. Wielu producentów udostępnia zbiory (pliki dwg lub dxf) z widokami swoich urządzeń. Polecenie Dodaj bloki do biblioteki umożliwia zaimportowanie do programu całych bibliotek symboli lub obiektów, np. pobranych z Internetu ze stron producentów.
8 Kreator zestawień Elementy projektu utworzone za pomocą programu CAD-Profi posiadają właściwości: Typ, Ciśnienie, Przepływ i inne. Dane te mogą być edytowane i uzupełniane przez projektanta. Możliwa jest jednoczesna edycja parametrów dla wielu obiektów. Wszystkie dane są wykorzystywane przy tworzeniu opisów, zestawień i wydruków. Program zawiera rozbudowany kreator zestawień z bezpośrednim wydrukiem lub eksportem danych do wielu formatów (xls, rtf, pdf, html i innych). Kreator pozwala łączyć dane z wielu rysunków. Najłatwiejszym i najszybszym sposobem uzyskania zestawień jest wybór jednego z gotowych szablonów i bezpośredni wydruk. Możliwy jest także eksport danych do formatów xls, txt, rtf, pdf, html, xml i innych ze szczegółowym określeniem parametrów eksportu (np. eksport sa-mych danych lub eksport danych z zachowaniem formatowania). Ciekawą opcją przy wydruku jest możliwość skierowania pierwszej strony zestawienia na inną drukarkę niż pozostałe strony. Opcja ta może być wykorzystywana, np. do wydruku pierwszej strony zawierającej logo firmowe na drukarce kolorowej, natomiast pozostałe strony na drukarce monochromatycznej. Inne polecenia ogólne W programie dostępne są typowe ramki, tabelki rysunkowe, typowe legendy oraz tabelki zestawień wstawianych nad tabliczką rysunku. Użytkownik ma możliwość definiowania własnych tabelek i legend. W każdym oknie zawierającym dużą ilość elementów znajduje się polecenie Szukaj. Podczas przeszukiwania na bieżąco wyświetlany jest podgląd elementów. Dla każdego polecenia dostępna jest szczegółowa pomoc on-line. Program posiada polecenie do automatycznego numerowania obiektów. W programie dostępne jest uniwersalne polecenie służące do automatycznego opisywania obiektów. Zawartą w nim listę dostępnych atrybutów można łatwo porządkować za pomocą paska narzędziowego. Można też wygodnie definiować i wypełniać własne atrybuty. Możliwa jest praca w lokalnych układach współrzędnych. Automatyczne zarządzanie warstwami. Możliwość dostosowania struktury warstw do własnych upodobań lub wyłączenie automatycznego zarządzania warstwami. INNE MODUŁY CAD-Profi System

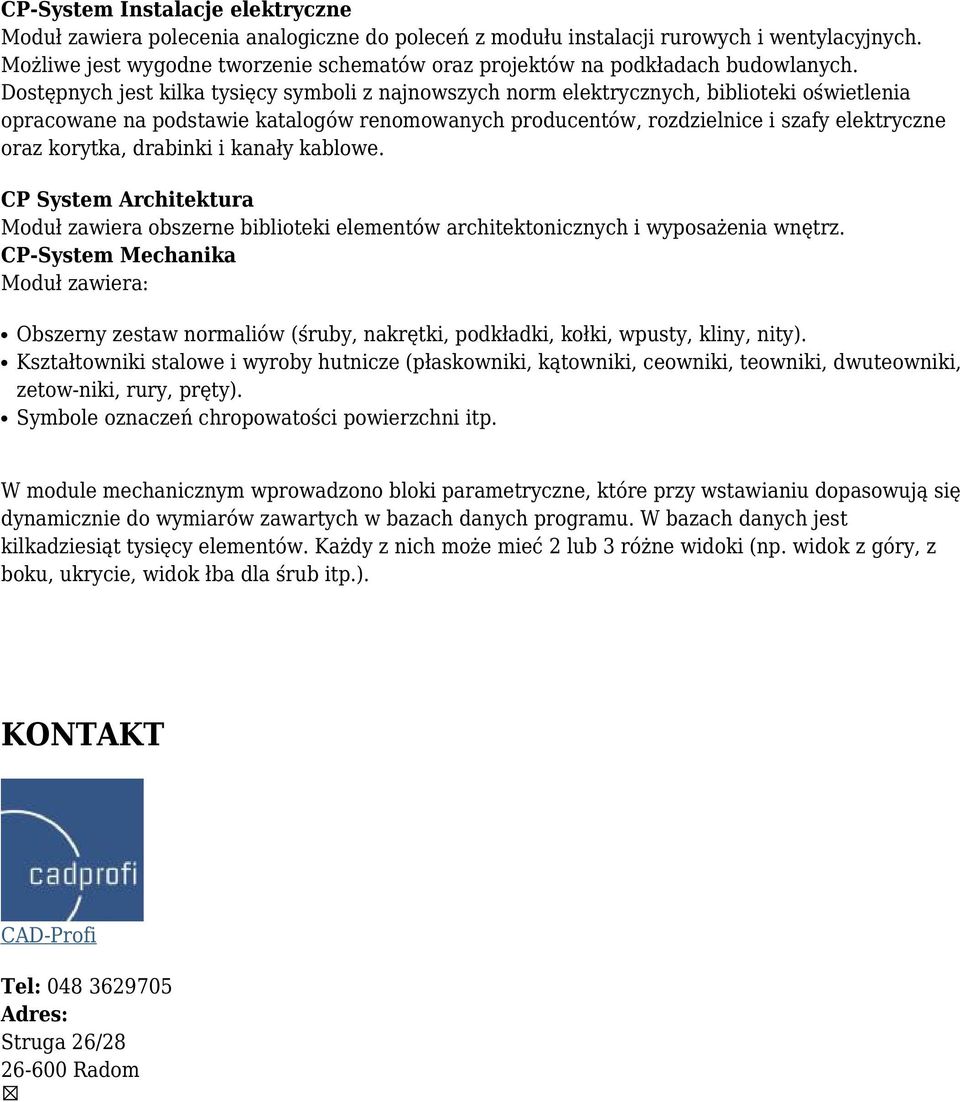

9 CP-System Instalacje elektryczne Moduł zawiera polecenia analogiczne do poleceń z modułu instalacji rurowych i wentylacyjnych. Możliwe jest wygodne tworzenie schematów oraz projektów na podkładach budowlanych. Dostępnych jest kilka tysięcy symboli z najnowszych norm elektrycznych, biblioteki oświetlenia opracowane na podstawie katalogów renomowanych producentów, rozdzielnice i szafy elektryczne oraz korytka, drabinki i kanały kablowe. CP System Architektura Moduł zawiera obszerne biblioteki elementów architektonicznych i wyposażenia wnętrz. CP-System Mechanika Moduł zawiera: Obszerny zestaw normaliów (śruby, nakrętki, podkładki, kołki, wpusty, kliny, nity). Kształtowniki stalowe i wyroby hutnicze (płaskowniki, kątowniki, ceowniki, teowniki, dwuteowniki, zetow-niki, rury, pręty). Symbole oznaczeń chropowatości powierzchni itp. W module mechanicznym wprowadzono bloki parametryczne, które przy wstawianiu dopasowują się dynamicznie do wymiarów zawartych w bazach danych programu. W bazach danych jest kilkadziesiąt tysięcy elementów. Każdy z nich może mieć 2 lub 3 różne widoki (np. widok z góry, z boku, ukrycie, widok łba dla śrub itp.). KONTAKT CAD-Profi Tel: Adres: Struga 26/ Radom
