1 - Universal Secury System Bezprzewodowy system bezpieczeństwa Security. Everywhere.

2 - Universal Secury System Bezprzewodowy system bezpieczeństwa Przegląd systemu Co to jest?? Fakty i funkcje DSS DoIP DSS DoIP TSS TSS 2

3 Universal Secury System Diagram przebiegu sygnałów alarmowych Serwer Secury Stanowisko robocze

4 Universal Secury System Co to jest??.. to bezprzewodowy system bezpieczeństwa przesyłania i wiadomości wykorzystującego technologię, niezależny od producenta centrali telefonicznej PBX.. może zostać wdrożony w nowych jak i istniejących systemach telefonii.. jest systemem bezpieczeństwa osobistego zarówno dla małych jak i dużych aplikacji.. jest systemem korzystnym cenowo.. jest zgodny z protokołem GAP-/CAP, dzięki czemu może zostać wdrożona jako dodatkowe rozwiązanie w istniejącej infrastrukturze.. wykorzystuje interfejs ISDN (S 0 ) do podłączenia z centralom PABX.. oferuje funkcje bezpieczeństwa osobistego i alarmowania włącznie z funkcją lokalizacji

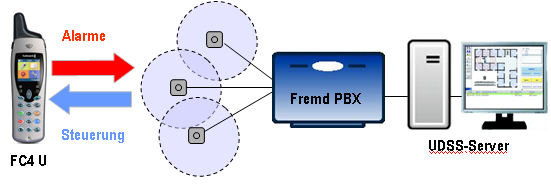

5 Universal Secury System Jak to działa? IOS Sygnał zgodny z GAP/CAP z funkcjami roamingu i Hand-over Połączenie z serwerem poprzez ISDN S 0 Dowolny PBX FC4 U Serwer Transmisja sygnałów alarmowych (sygnalizacja in-band) Komendy sterujące (sygnalizacja in-band)

6 Universal Secury System Funkcje Alarmy Dowlony PBX Sterowanie Serwer Praca jako system niezależny lub część systemu bezpieczeństwa Zarządzanie alarmami z poziomu konsoli PC, z wizualizacją na planie, ze sterowaniem telefonem, przesyłaniem wiadomości, wysterowaniem przekaźników Bieżąca aktualizacja stanu alarmów z lokalizacją na planie Integracja z systemem CCTV (zmiana widoku z planu na kamerę Zdalne sterowanie i kontrolowanie telefonu wzywającego pomoc, bez interwencji użytkownika Automatyczne przekierowanie alarmów do innych telefonów Automatyczne serowanie przekaźnikami, wysłanie a, eskalacja alarmu Ręczne sterowanie przekaźnikami (syreny, sygnalizatory, zamki)

7 Universal Secury System Funkcje Alarmy Dowlony PBX Sterowanie Serwer Prezentacja i zarządzanie alarmami prezentacja alarmów jak w systemie DSS te same typy alarmów co w systemie DSS potwierdzenie odbioru alarmu informacja pomocy procedury kasowania alarmu wbudowany plik logów Winterfejs użytkownika Webnet Classic Dostępny na stanowisku komputerowym Obsługuje plany lokalizacyjne

8 Universal Secury System Funkcje Alarmy Dowlony PBX Sterowanie Serwer Nadzór nad alarmami technicznymi Cykliczny nadzór nad funkcjami telefonów Cykliczny nadzór połączenia radiowego Test po włączeniu telefonu Wszystkie funkcje i czujniki w telefonie są testowane po włączeniu zasilania Test co 24 godziny Użytkownik jest zmuszony do przeprowadzania testu wszystkich czujników w telefonie co 24 godziny

9 Universal Secury System Funkcje Alarmy Dowlony PBX Sterowanie Serwer Struktura Serwer Klient Integracja w sieci IP Obsługa do 30 telefonów w Sekwencyjne przesyłanie wiadomości (brak zajętości) Telefonu obsługują IOS (promienniki indukcyjne do lokalizacji wewnątrz budynku) Podgląd na żywo funkcji bezpieczeństwa wraz ze stanem czujników w telefonach Lokalne funkcje telefoniczne takie jak książka telefoniczna, spis połączeń, itp.

10 Serwer Dostępne modele serwera? Dostępne w wersji Box Serwer jako komputer przemysłowy bez monitora, bez klawiatury Interfejs ISDN BRI (S0) Oprogramowanie Software dla 1 użytkownika System operacyjny Win7 Pre-instalowany i skonfigurowany Dostępny w wersji Desktop Komputer PC +monitor+klawiatura+myszka Interfejs ISDN BRI (S0) Oprogramowanie Software dla 1 użytkownika System operacyjny Win7 Pre-instalowany i skonfigurowany Dostępny w wersji Serwer Konfiguracja ustalana indywidualnie

11 Telefony obsługujące funkcje systemu Obsługa -Secury + -Messaging (również seria FC4 S) FC4 U FC4 S FC4 U Ex FC4 S Ex FC4 U Ex HS FC4 S Ex HS Obsługa -Messaging (oprócz FC3) FC4 FC4 Ex FC4 Ex HS FC4 Medical D4 Office

12 Wymagania systemu Infrastruktura zgodna z GAP/CAP Obsługa funkcji prezentacji numeru CLIP Łącze ISDN BRI S 0 Połączenie oczekujące (funkcja zalecana) Prosta konfiguracja Serwer dostarczany z pre-instalowanym oprogramowaniem Serwer dostarczany w standartowej konfiguracji Prosta implementacja planu budynku (plik jpg z nazwą lokalizatora wgrywany do folderu bazy danych) Łącze ISDN BRI S 0 (opcjonalnie E1 / SIP) Plik: 3788_Nursing 1 first floor.jpg

13 przetestowane systemy (2011) Testowane z systemami Alcatel-System OXE (duży system) Wynik testu: pozytywny Alcatel-System OXO (mały system) Wynik testu: pozytywny Funkwerk ICT system Wynik testu:: pozytywny Siemens HiPath 4000, 8000 Wynik testu: negatywny (brak CLIP do telefonów producentów zew.) Siemens HiPath 3000, 3300 Wynik testu: test skrócony pozytywny, nwymaga dalszego testowania jeszcze nie sprawdzane ale prawdopodobnie działające Avaya IP Office Aastra OpenCom

14 - jako system rozproszony Lokalizacja #n IOS IOS Elmeg ICT Elmeg ICT Lokalizacja #1 PSTN Wspieranie wybierania długich numerów Wspierania funkcji lokalizacji IOS Elmeg ICT Lokalizacja główna Jednostka centralna Serwer

15 Telefony FC4 U Secury Funkcje Alarmy manualne Po naciśnięciu przycisku alarmowego Alarmy automatyczne Alarm położenia Alarm bezruchu Alarm(y) czasowy Alarm utraty Alarm w przypadku kradzieży / utraty telefonu Odbiornik lokalizacji Profesjonalne funkcje messagingu Zdalne włączenie mikrofonu lub mikrofonu i głośnika ze stanowiska operatora Funkcja Kill-mode np. przy porwaniu

16 Secury handset FC4 U Przyjazny design zapewnia potrzeby przemysłowe w biznesowym wyglądzie Wytrzymała obudowa Odporna na upadek z 2,0m Klasa ochrony IP65 Gniazdo słuchawkowe Głośnik do rozmów głośnomówiących Bateria do 12 godz. Rozmowy, do 150 godz. czuwania Wykonanie ATEX Gas-Ex-protection II 2 G Ex ib IIC T4 Dust-Ex-protection II 2 D EX ibd 21 T125 C IP6X Ochrona przeciwwybuchowa do Strefy 1 i 21

17 Dziękujemy za uwagę
