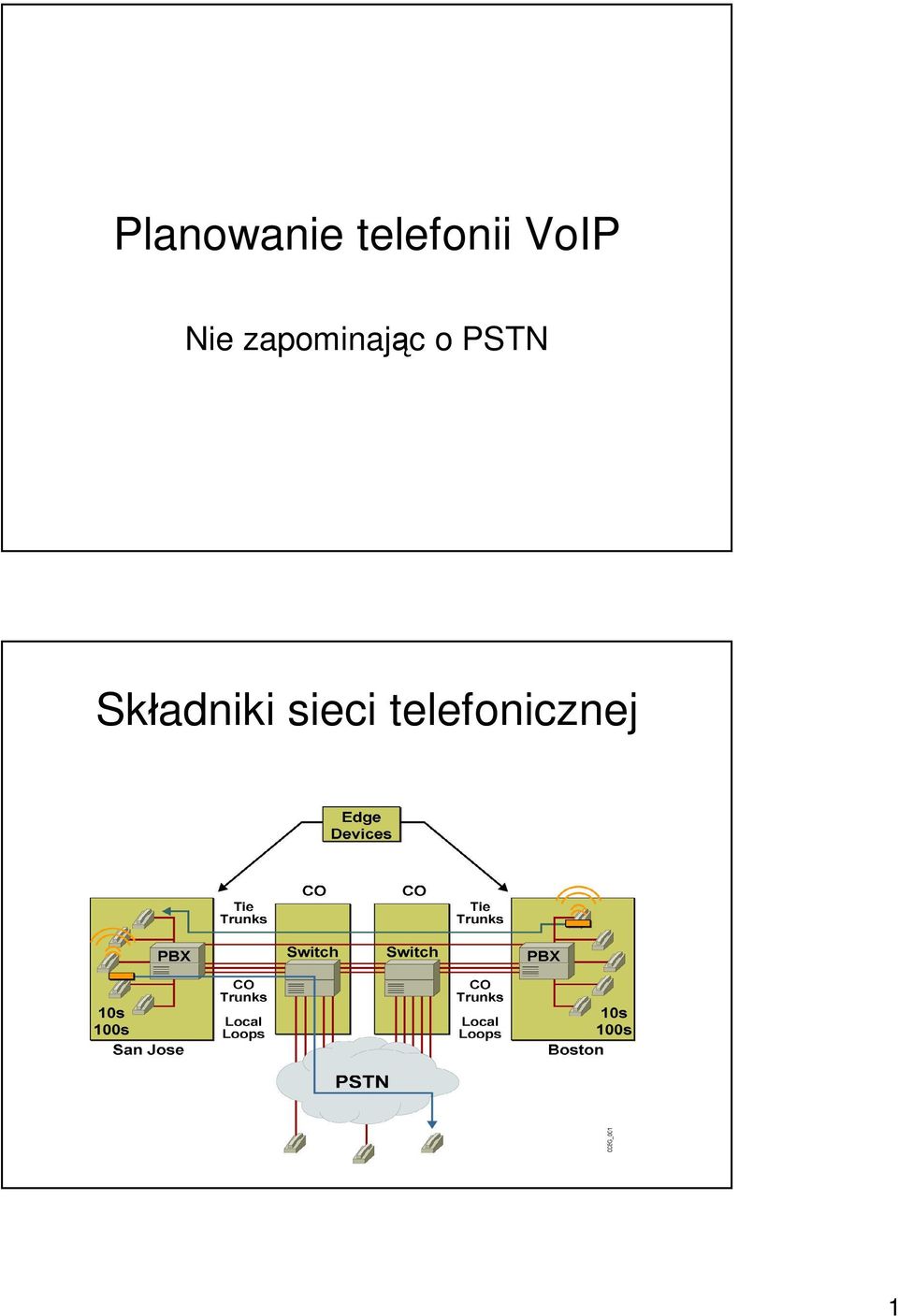

1 Planowanie telefonii VoIP Nie zapominając o PSTN Składniki sieci telefonicznej 1

2 Centrale i łącza między nimi 2

3 Nawiązanie połączenia Przykład sygnalizacji lewy dzwoni do prawego 3

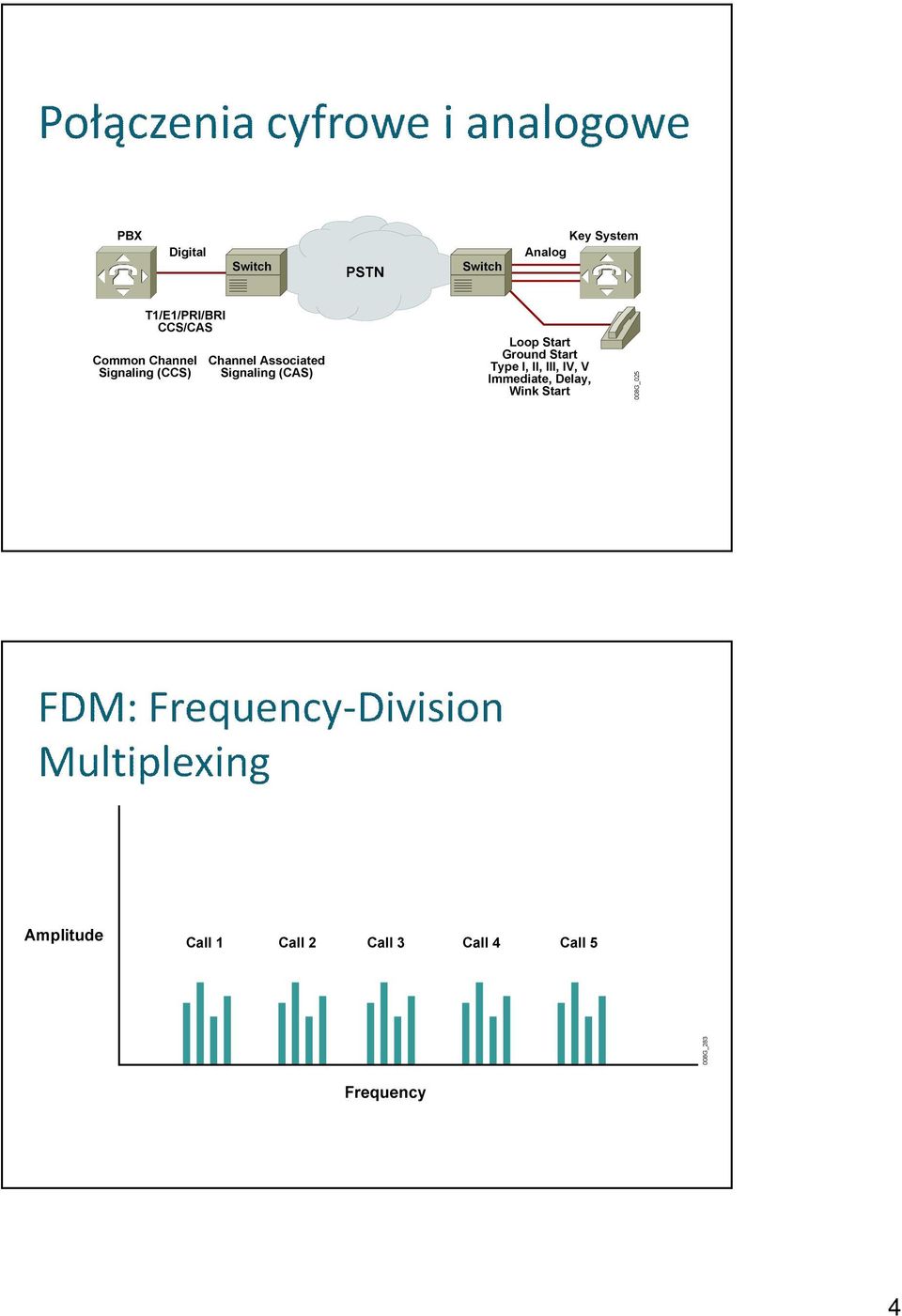

4 4

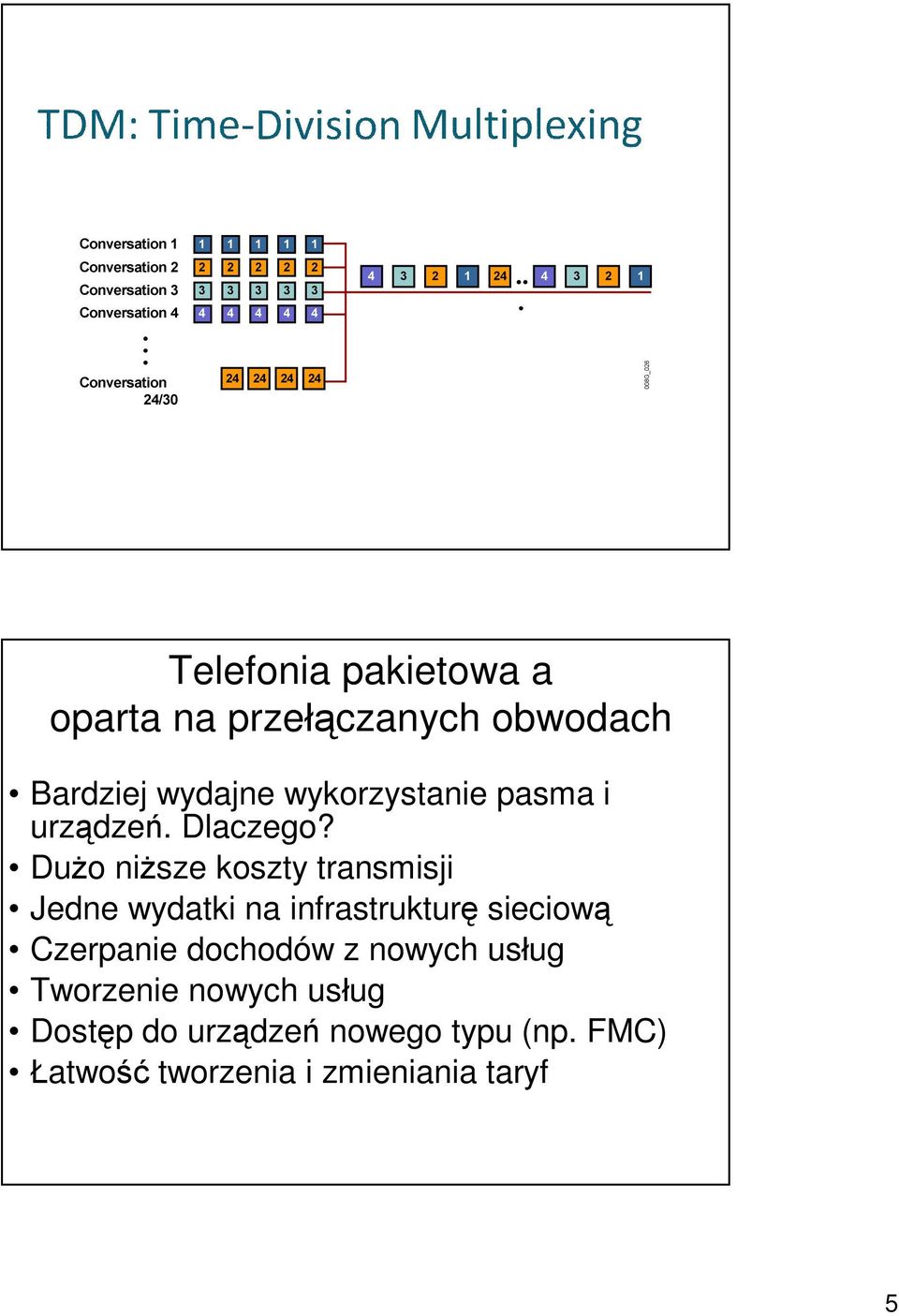

5 Telefonia pakietowa a oparta na przełączanych obwodach Bardziej wydajne wykorzystanie pasma i urządzeń. Dlaczego? Dużo niższe koszty transmisji Jedne wydatki na infrastrukturę sieciową Czerpanie dochodów z nowych usług Tworzenie nowych usług Dostęp do urządzeń nowego typu (np. FMC) Łatwość tworzenia i zmieniania taryf 5

6 6

7 słowniczek VoIP Voice over IP PBX - Private Branch Exchange IPPBX każdy widzi PSTN Public Switched Telephone Network POTS - Plain Old Telephone Service FXS -Foreign Exchange Station FXO - Foreign Exchange Office RTP - Real-time Transport Protocol FXS a FXO 7

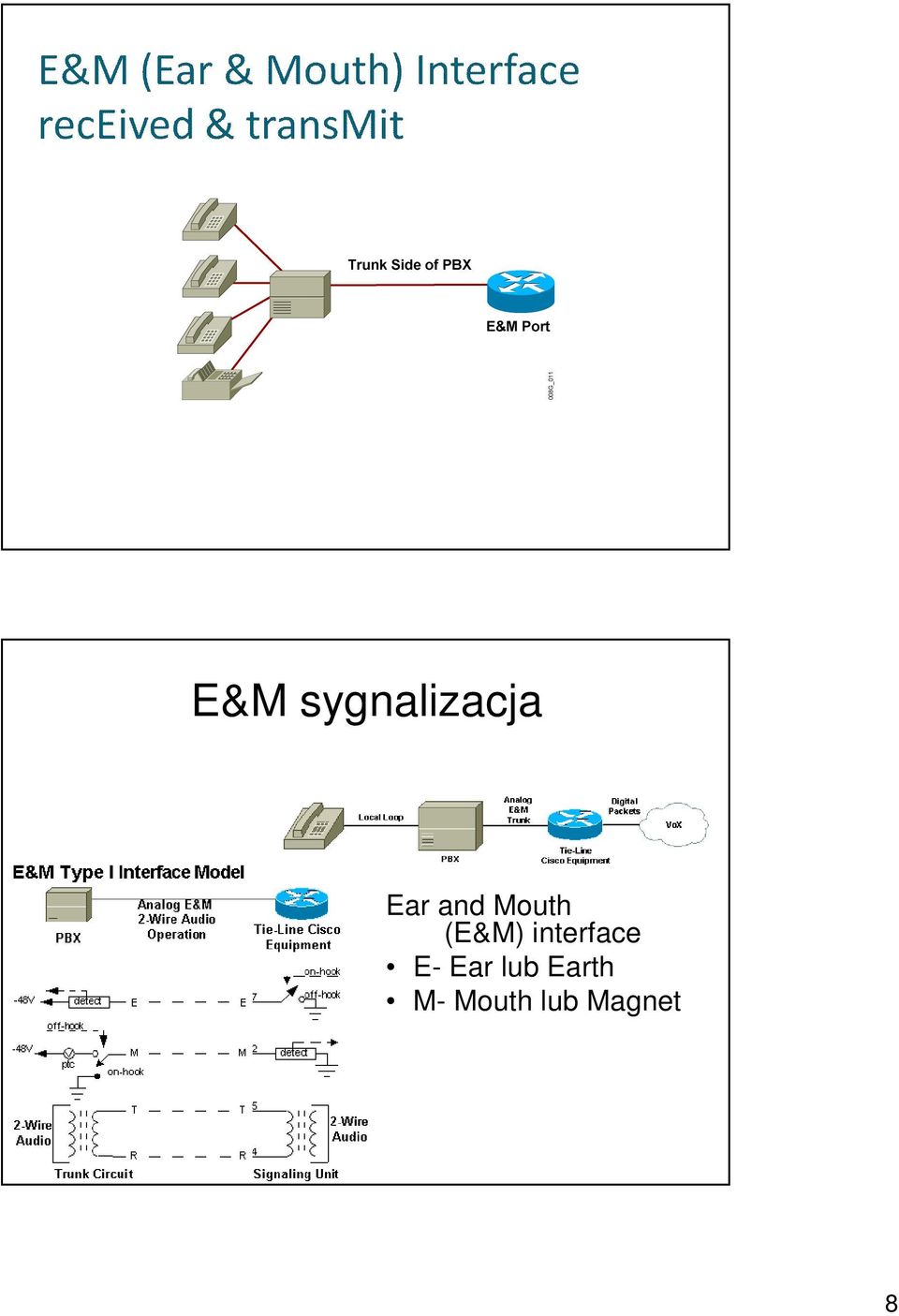

8 E&M sygnalizacja Ear and Mouth (E&M) interface E- Ear lub Earth M- Mouth lub Magnet 8

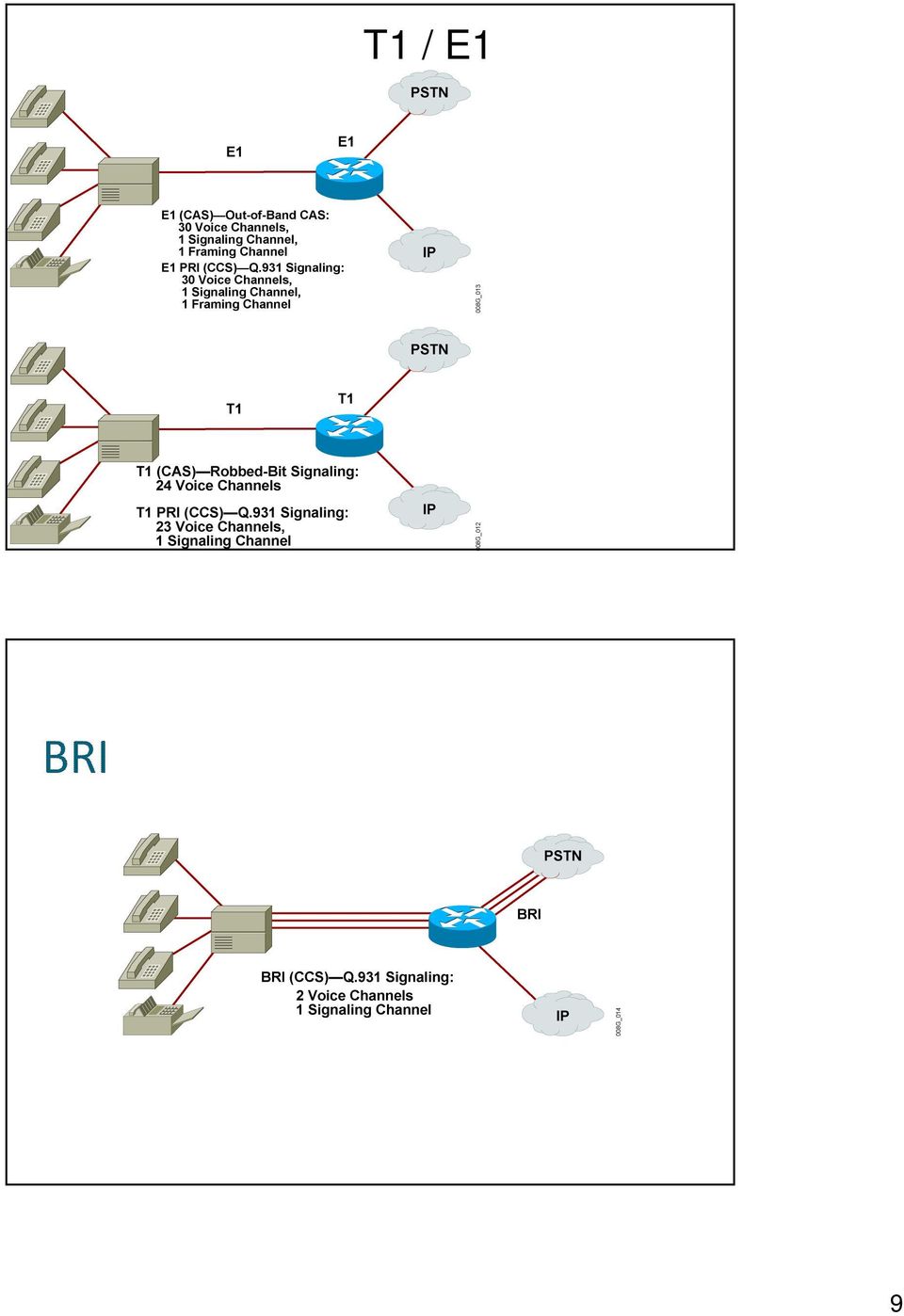

9 T1 / E1 9

10 Telefonia IP konieczne elementy Switch 10/100 Router Sieć IP Router Switch 10/100 LAN LAN PSTN Telefony IP Call Manager Telefony IP Tel Tel PBX Realizacja połączenia IP IP Realizacja połączenia IP PSTN Call manager == IPPBX Fax Połączenie telefonu IP trzy warianty 10

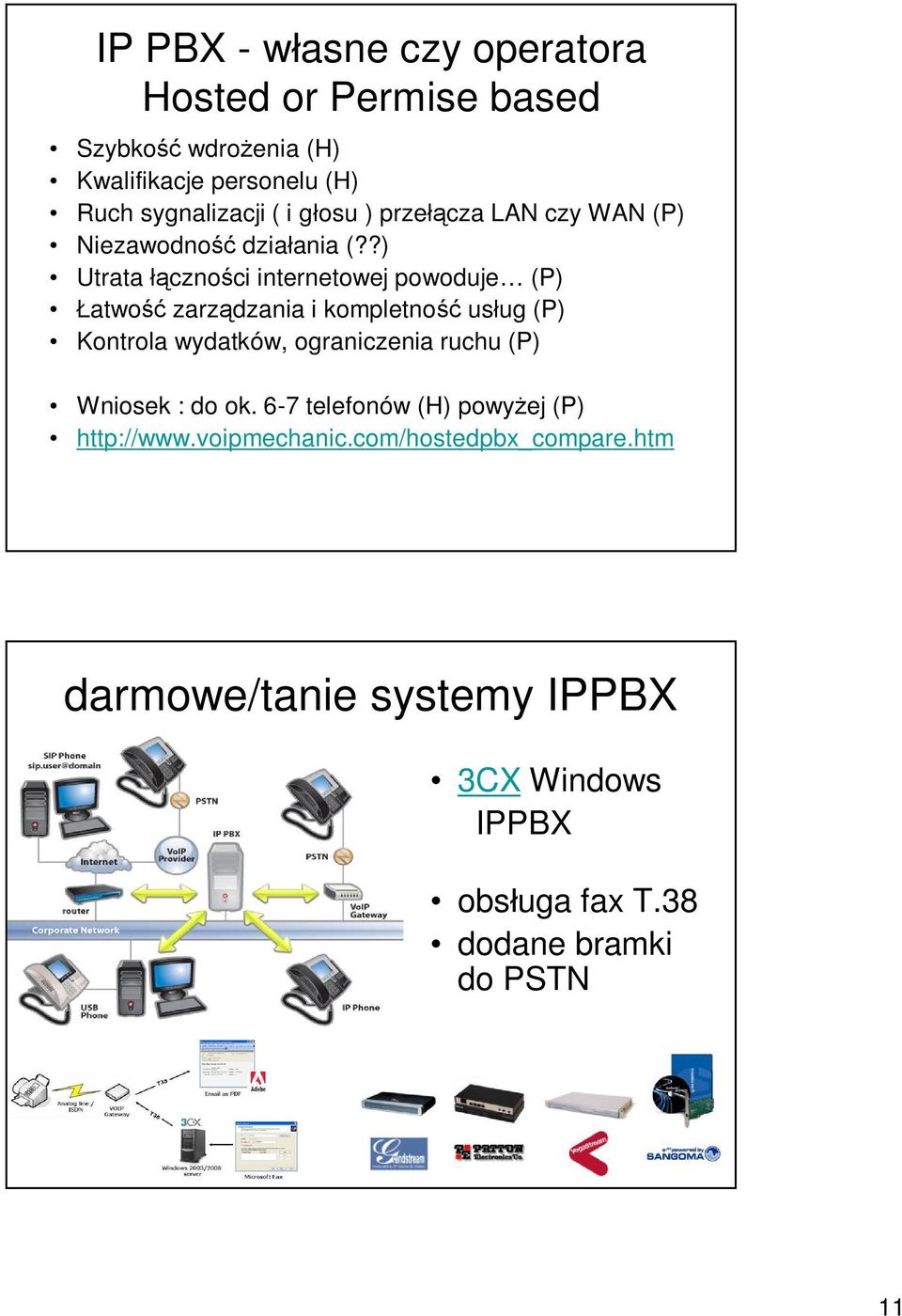

11 IP PBX - własne czy operatora Hosted or Permise based Szybkość wdrożenia (H) Kwalifikacje personelu (H) Ruch sygnalizacji ( i głosu ) przełącza LAN czy WAN (P) Niezawodność działania (??) Utrata łączności internetowej powoduje (P) Łatwość zarządzania i kompletność usług (P) Kontrola wydatków, ograniczenia ruchu (P) Wniosek : do ok. 6-7 telefonów (H) powyżej (P) darmowe/tanie systemy IPPBX 3CX Windows IPPBX obsługa fax T.38 dodane bramki do PSTN 11

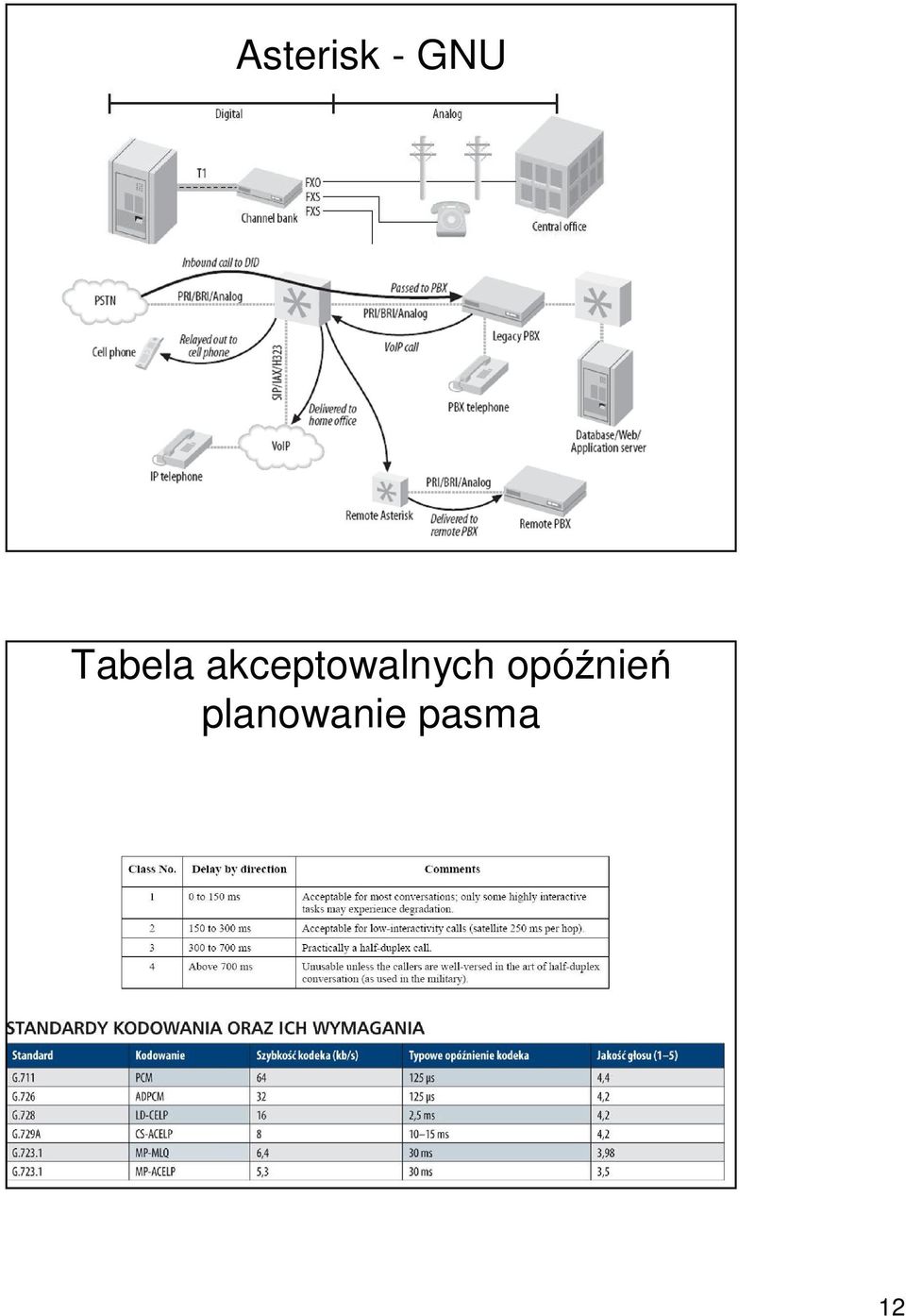

12 Asterisk - GNU Tabela akceptowalnych opóźnień planowanie pasma 12

13 Przykład obliczeń pasma G.711 przy przesyłaniu przez VPN W warstwie 3 G.711 (50 pps/20ms) daje 80 kbps. IP Generic Routing Encapsulation (GRE) tunnel dodaje 24 B IPSec Encapsulating Security Payload (ESP) dodaje 56 B Razem z 80 kbps (czysty głos) rośnie do 112 kbps. ( +40% ) Obliczenie: 200 B na pakiet (G.711 głos) + 24 B na pakiet (IP GRE) + 56 B na pakiet (IPSec ESP) 280 B na pakiet x 8 bitów na B 2240 B na pakiet x 50 pakietów per sekunda bits per sekunda Przykład obliczeń pasma G.729 przy przesyłaniu przez VPN W warstwie 3 G.729 (50 pps/20ms) daje 24 kbps. IP Generic Routing Encapsulation (GRE) tunnel dodaje 24 B IPSec Encapsulating Security Payload (ESP) dodaje 56 B Razem z 24 kbps (czysty głos) rośnie do 56 kbps. ( + 133% ) Obliczenie: 60 B na pakiet (G.729 głos) + 24 B na pakiet (IP GRE) + 56 B na pakiet (IPSec ESP) 140 B na pakiet x 8 bitów na B 1120 B na pakiet x 50 pakietów per sekunda bits per sekunda 13

14 Dodatek nagłówek w L2 L2 header Ethernet Frame-Relay B 14 ( Q) 4 Przykłady rozwiązań Cisco, Siemens, Alcatel - krótko 3COM HBX 100, protokół H.323 3COM VCX, protokół SIP GrandStream trzy scenariusze Panasonic 14

15 Cisco Przykład oddział - centrala VIC 4xFXS do Cisco

16 Siemens HiPath 8000 Alcatel OmniPCX 16

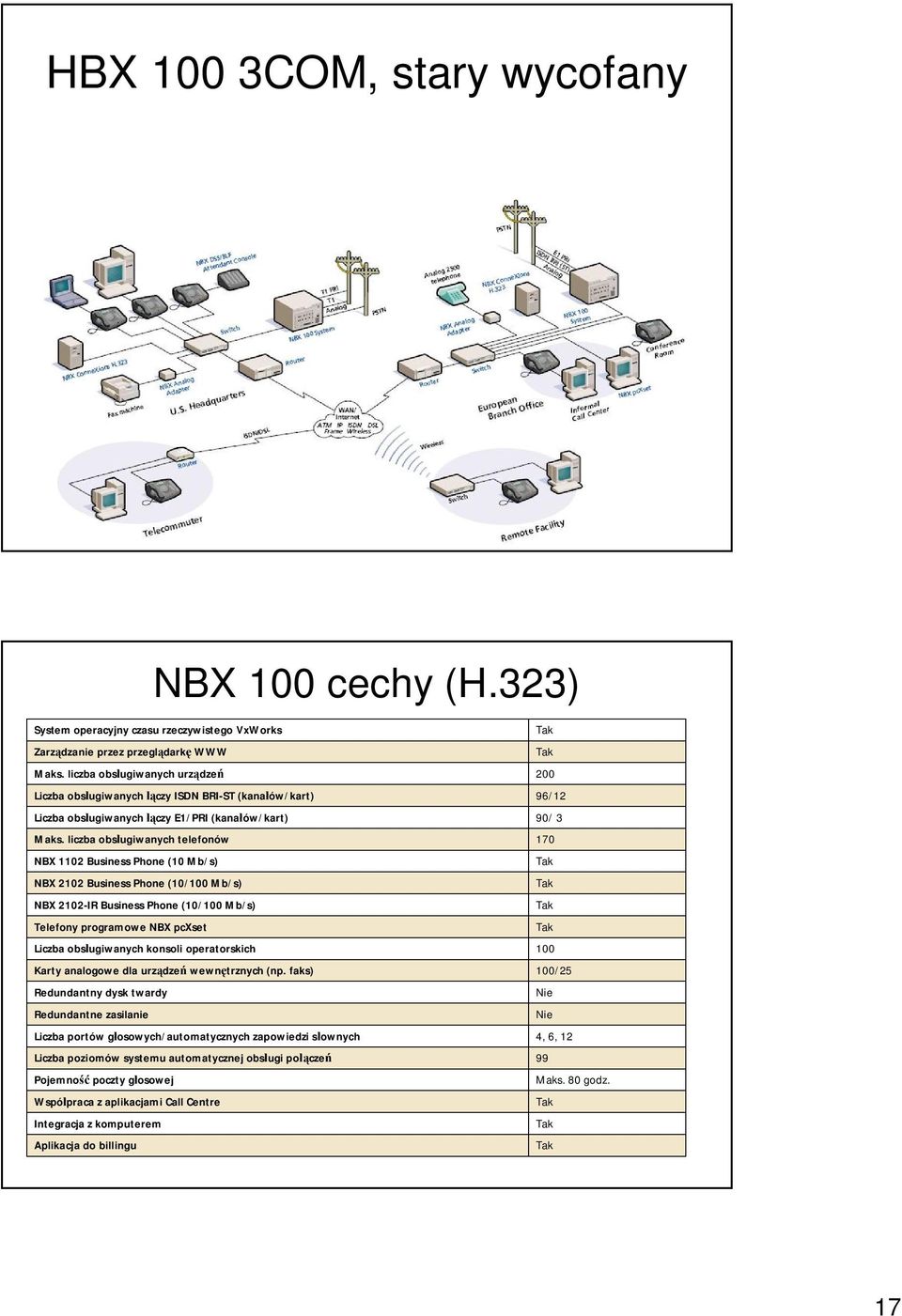

17 HBX 100 3COM, stary wycofany NBX 100 cechy (H.323) System operacyjny czasu rzeczywistego VxWorks Zarządzanie przez przeglądarkę WWW Maks. liczba obsługiwanych urządzeń Liczba obsługiwanych łączy ISDN BRI-ST (kanałów/kart) Liczba obsługiwanych łączy E1/PRI (kanałów/kart) Maks. liczba obsługiwanych telefonów NBX 1102 Business Phone (10 Mb/s) NBX 2102 Business Phone (10/100 Mb/s) NBX 2102-IR Business Phone (10/100 Mb/s) Telefony programowe NBX pcxset Liczba obsługiwanych konsoli operatorskich Karty analogowe dla urządzeń wewnętrznych (np. faks) Redundantny dysk twardy Redundantne zasilanie Liczba portów głosowych/automatycznych zapowiedzi słownych Liczba poziomów systemu automatycznej obsługi połączeń Pojemność poczty głosowej Współpraca z aplikacjami Call Centre Integracja z komputerem Aplikacja do billingu Tak Tak /12 90/ Tak Tak Tak Tak /25 Nie Nie 4, 6, Maks. 80 godz. Tak Tak Tak 17

18 3COM, VCX (SIP) Tylko odpłatne szkolenia Scenariusz 1 (IP + PSTN) 18

19 Scenariusz 2 ( czyste IP) GXE502x IPPBX + FXO + FXS 19

20 Panasonic KX-TDA30 elementy systemu IPPBX + klasyczna PBX w jednym Panasonic KX-TDA30 KX-TDA100/200/600 KX-TDE100/200 20

21 Współdziałanie protokołów Jak działa SIP? Kilka przykładów Dodatek o SIP 21

22 Przejście z PSTN do VOIP Migracja cd. 22

23 Pojęcia Agent SIP użytkownika: może nim być przykładowo telefon IP czy aplikacja PC. Istnieją dwa typy agentów: UAC (User Agent Client) oraz UAS (User Agent Server). UAC jest klientem, zaś UAS jest serwerem, który odpowiada na zapytania SIP wysyłane przez UAC. Serwer przekierowań SIP: podaje adres miejsca, do którego ma być przekazane połączenie. Serwer ten pozwala na przekierowanie punktu docelowego kontaktu, np. podczas zmiany położenia geograficznego użytkownika. Serwer Proxy SIP: kieruje połączeniami. Serwer rejestracji SIP: dokonuje mapowania nazw w domenie SIP na adresy. GSTN Global Switching Telephone Network Połączenie VoIP PSTN 23

24 Połączenie PSTN VoIP VoIP VoIP ten sam operator 24

25 między operatorami Dzwoni John do Mary 25
