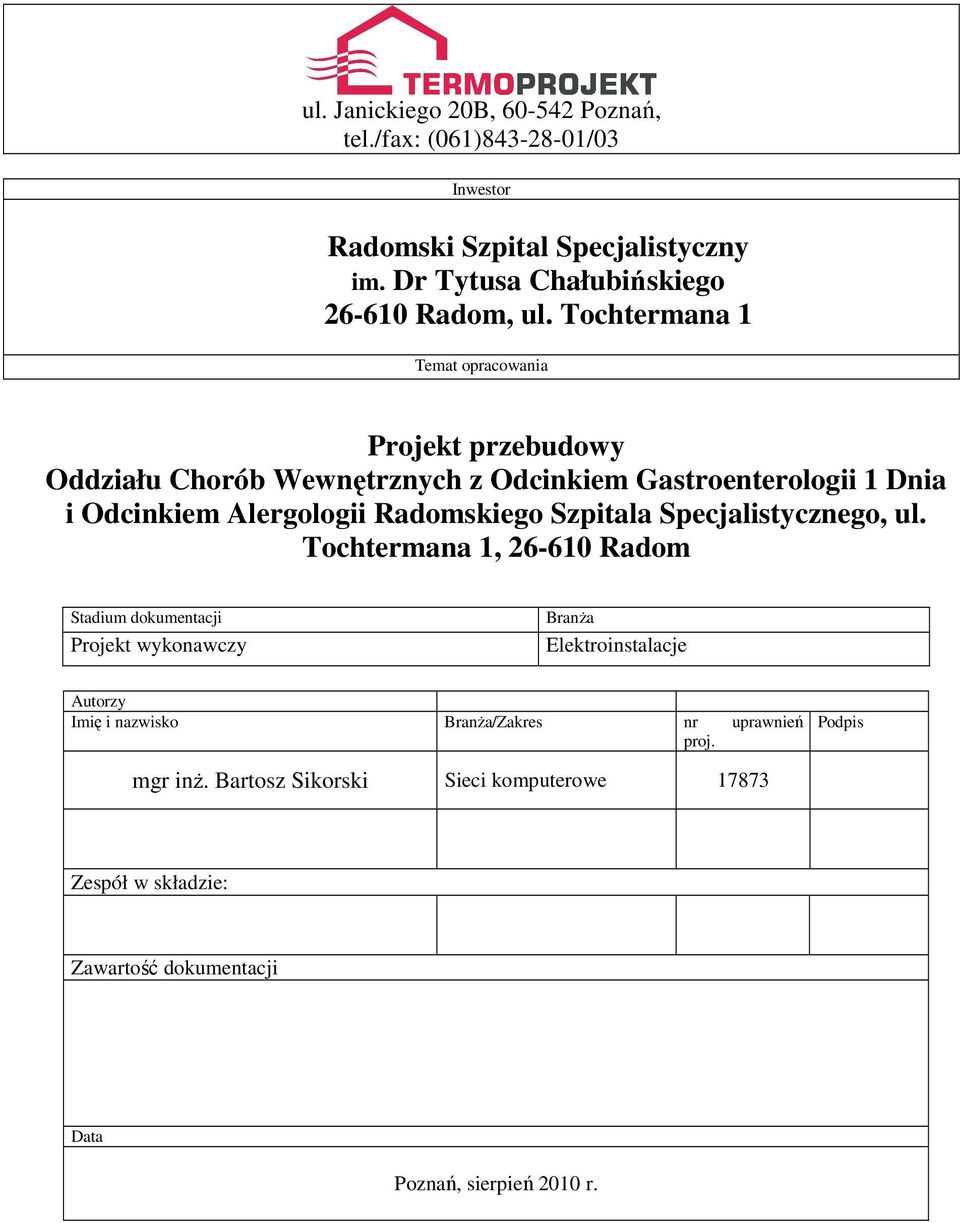

1 ul. Janickiego 20B, Poznań, tel./fax: (061) /03 Inwestor Radomski Szpital Specjalistyczny im. Dr Tytusa Chałubińskiego Radom, ul. Tochtermana 1 Temat opracowania Projekt przebudowy Oddziału Chorób Wewnętrznych z Odcinkiem Gastroenterologii 1 Dnia i Odcinkiem Alergologii Radomskiego Szpitala Specjalistycznego, ul. Tochtermana 1, Radom Stadium dokumentacji Projekt wykonawczy BranŜa Elektroinstalacje Autorzy Imię i nazwisko BranŜa/Zakres nr uprawnień proj. Podpis mgr inŝ. Bartosz Sikorski Sieci komputerowe Zespół w składzie: Zawartość dokumentacji Data Poznań, sierpień 2010 r.

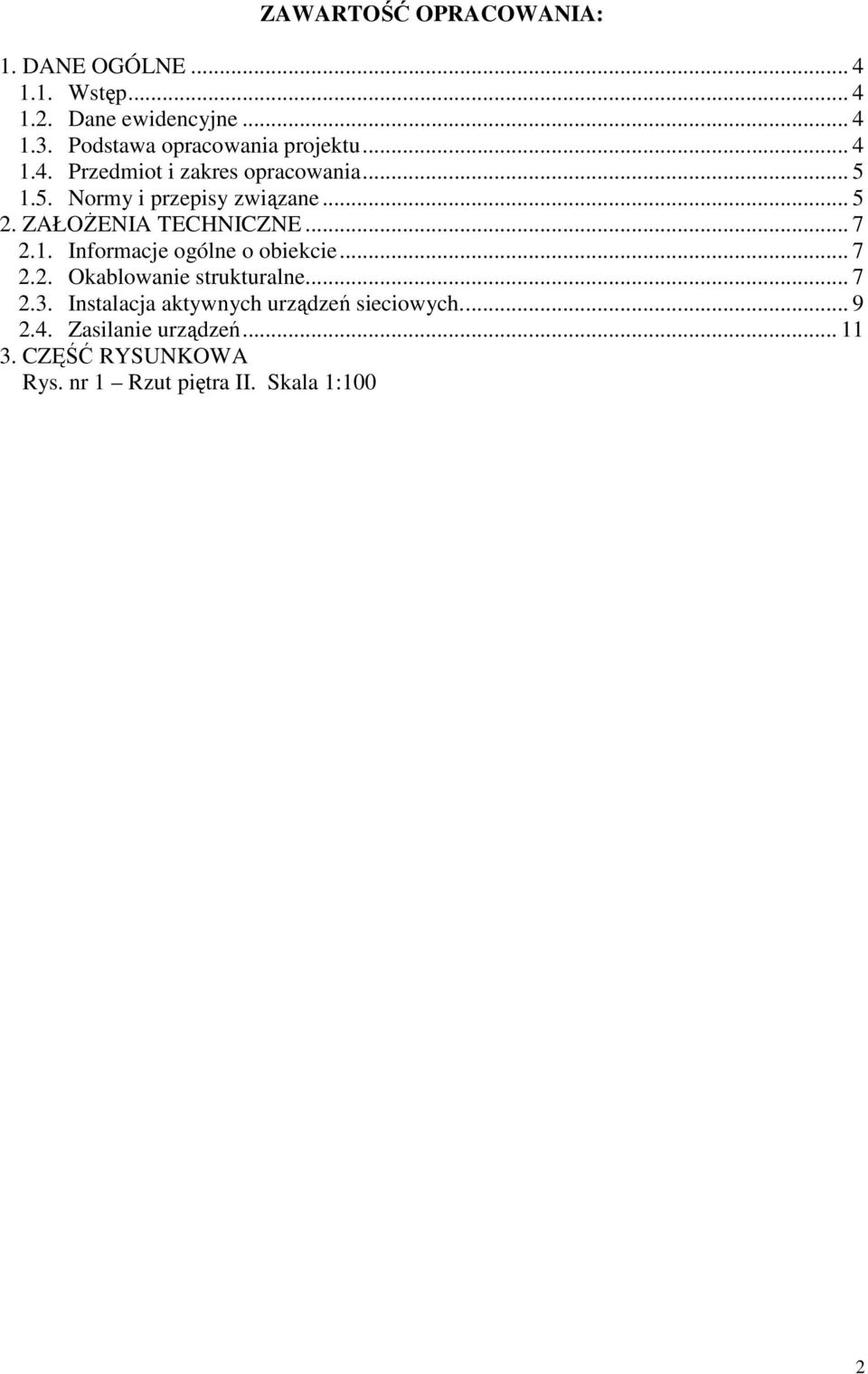

2 ZAWARTOŚĆ OPRACOWANIA: 1. DANE OGÓLNE Wstęp Dane ewidencyjne Podstawa opracowania projektu Przedmiot i zakres opracowania Normy i przepisy związane ZAŁOśENIA TECHNICZNE Informacje ogólne o obiekcie Okablowanie strukturalne Instalacja aktywnych urządzeń sieciowych Zasilanie urządzeń CZĘŚĆ RYSUNKOWA Rys. nr 1 Rzut piętra II. Skala 1:100 2

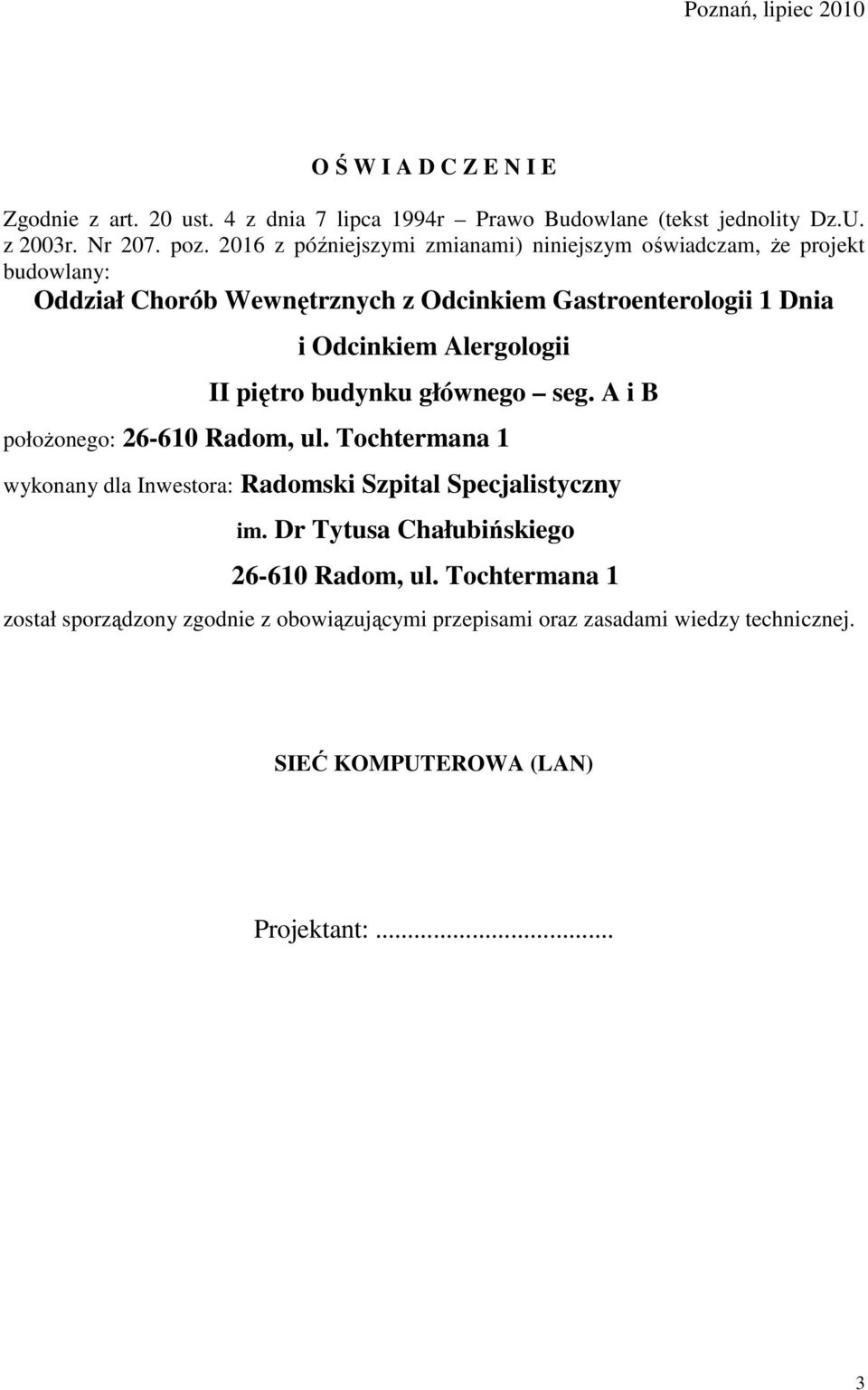

3 Poznań, lipiec 2010 O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 z dnia 7 lipca 1994r Prawo Budowlane (tekst jednolity Dz.U. z 2003r. Nr 207. poz z późniejszymi zmianami) niniejszym oświadczam, Ŝe projekt budowlany: Oddział Chorób Wewnętrznych z Odcinkiem Gastroenterologii 1 Dnia i Odcinkiem Alergologii II piętro budynku głównego seg. A i B połoŝonego: Radom, ul. Tochtermana 1 wykonany dla Inwestora: Radomski Szpital Specjalistyczny im. Dr Tytusa Chałubińskiego Radom, ul. Tochtermana 1 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. SIEĆ KOMPUTEROWA (LAN) Projektant:... 3

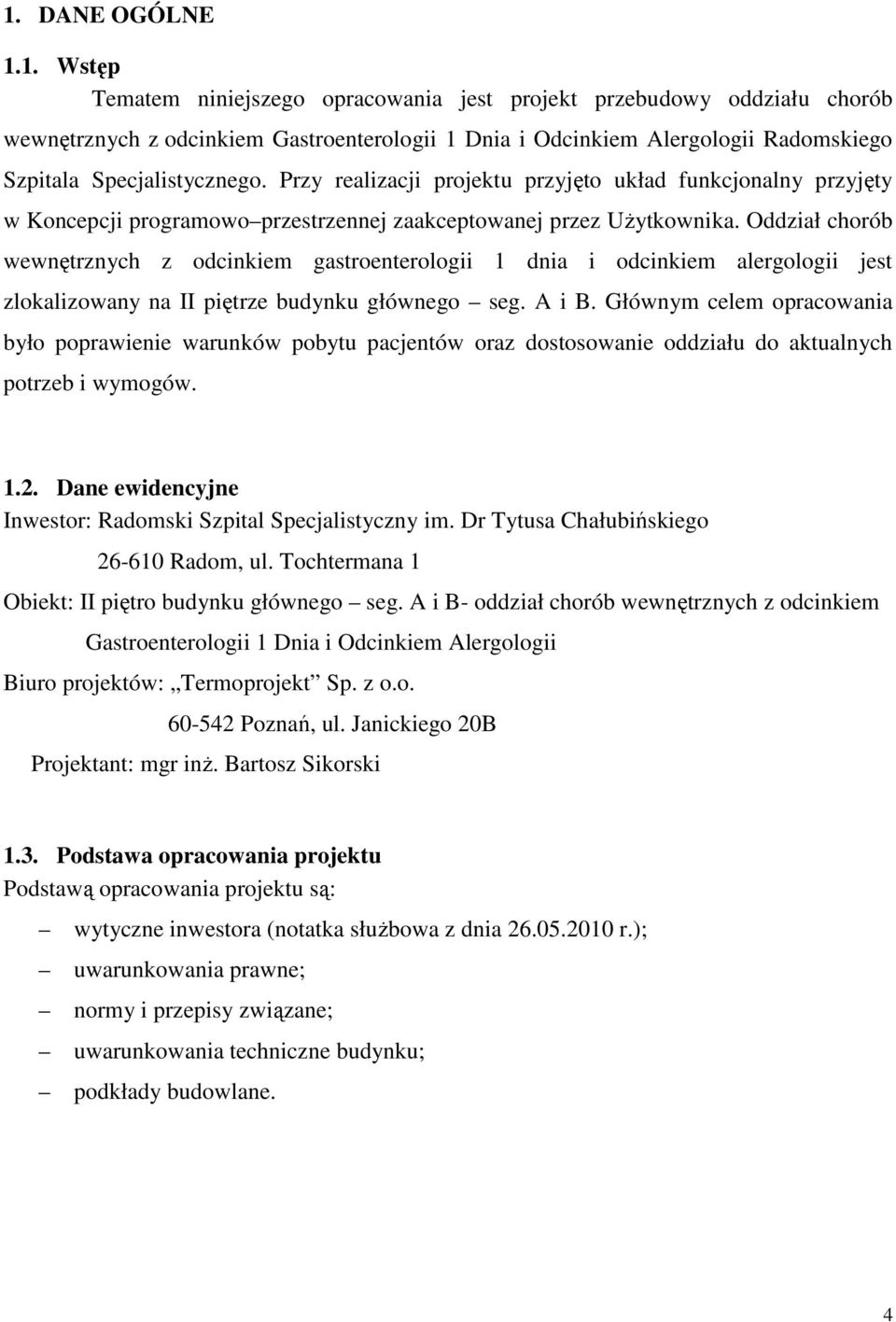

4 1. DANE OGÓLNE 1.1. Wstęp Tematem niniejszego opracowania jest projekt przebudowy oddziału chorób wewnętrznych z odcinkiem Gastroenterologii 1 Dnia i Odcinkiem Alergologii Radomskiego Szpitala Specjalistycznego. Przy realizacji projektu przyjęto układ funkcjonalny przyjęty w Koncepcji programowo przestrzennej zaakceptowanej przez UŜytkownika. Oddział chorób wewnętrznych z odcinkiem gastroenterologii 1 dnia i odcinkiem alergologii jest zlokalizowany na II piętrze budynku głównego seg. A i B. Głównym celem opracowania było poprawienie warunków pobytu pacjentów oraz dostosowanie oddziału do aktualnych potrzeb i wymogów Dane ewidencyjne Inwestor: Radomski Szpital Specjalistyczny im. Dr Tytusa Chałubińskiego Radom, ul. Tochtermana 1 Obiekt: II piętro budynku głównego seg. A i B- oddział chorób wewnętrznych z odcinkiem Gastroenterologii 1 Dnia i Odcinkiem Alergologii Biuro projektów: Termoprojekt Sp. z o.o Poznań, ul. Janickiego 20B Projektant: mgr inŝ. Bartosz Sikorski 1.3. Podstawa opracowania projektu Podstawą opracowania projektu są: wytyczne inwestora (notatka słuŝbowa z dnia r.); uwarunkowania prawne; normy i przepisy związane; uwarunkowania techniczne budynku; podkłady budowlane. 4

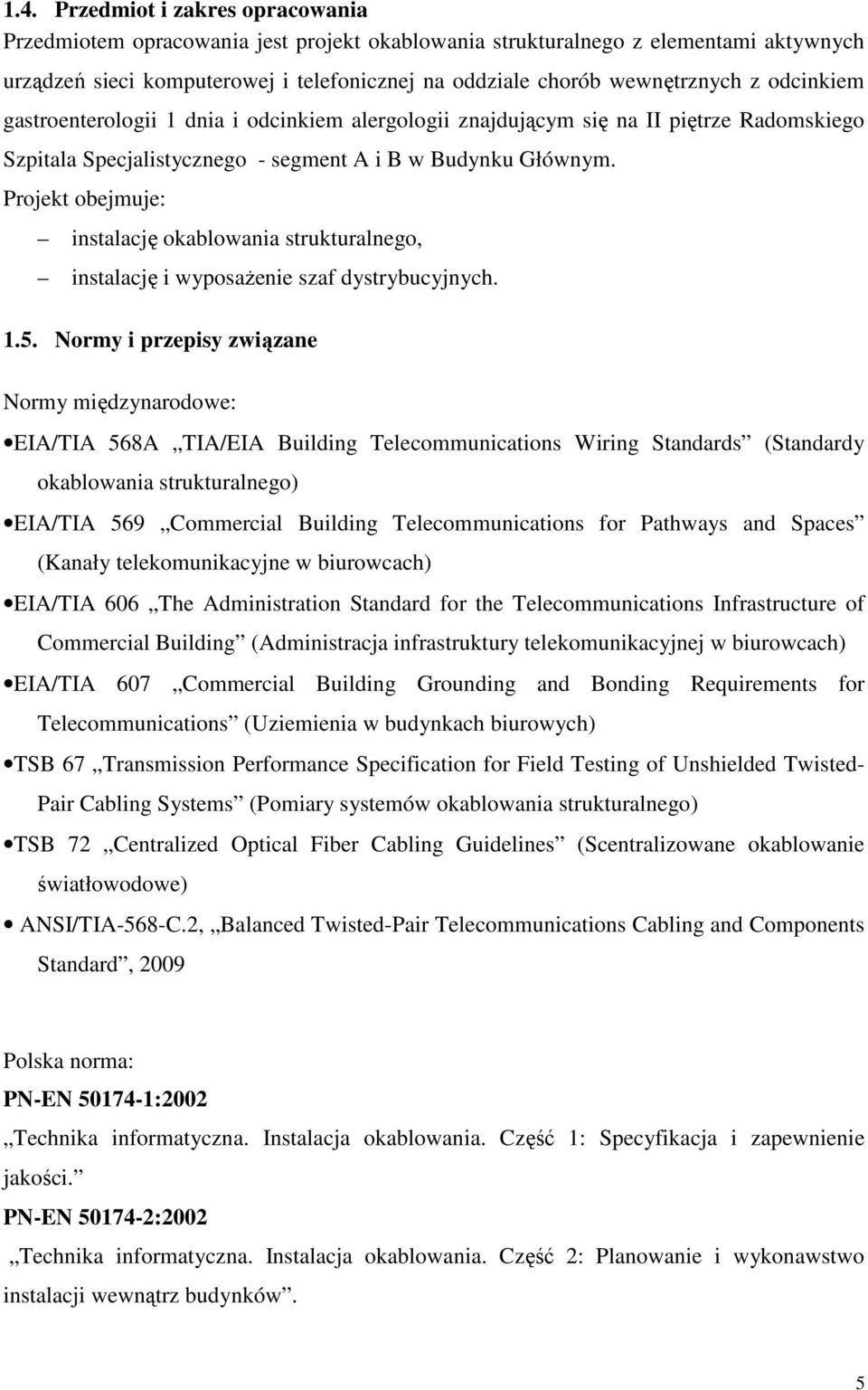

5 1.4. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt okablowania strukturalnego z elementami aktywnych urządzeń sieci komputerowej i telefonicznej na oddziale chorób wewnętrznych z odcinkiem gastroenterologii 1 dnia i odcinkiem alergologii znajdującym się na II piętrze Radomskiego Szpitala Specjalistycznego - segment A i B w Budynku Głównym. Projekt obejmuje: instalację okablowania strukturalnego, instalację i wyposaŝenie szaf dystrybucyjnych Normy i przepisy związane Normy międzynarodowe: EIA/TIA 568A TIA/EIA Building Telecommunications Wiring Standards (Standardy okablowania strukturalnego) EIA/TIA 569 Commercial Building Telecommunications for Pathways and Spaces (Kanały telekomunikacyjne w biurowcach) EIA/TIA 606 The Administration Standard for the Telecommunications Infrastructure of Commercial Building (Administracja infrastruktury telekomunikacyjnej w biurowcach) EIA/TIA 607 Commercial Building Grounding and Bonding Requirements for Telecommunications (Uziemienia w budynkach biurowych) TSB 67 Transmission Performance Specification for Field Testing of Unshielded Twisted- Pair Cabling Systems (Pomiary systemów okablowania strukturalnego) TSB 72 Centralized Optical Fiber Cabling Guidelines (Scentralizowane okablowanie światłowodowe) ANSI/TIA-568-C.2, Balanced Twisted-Pair Telecommunications Cabling and Components Standard, 2009 Polska norma: PN-EN :2002 Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości. PN-EN :2002 Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków. 5

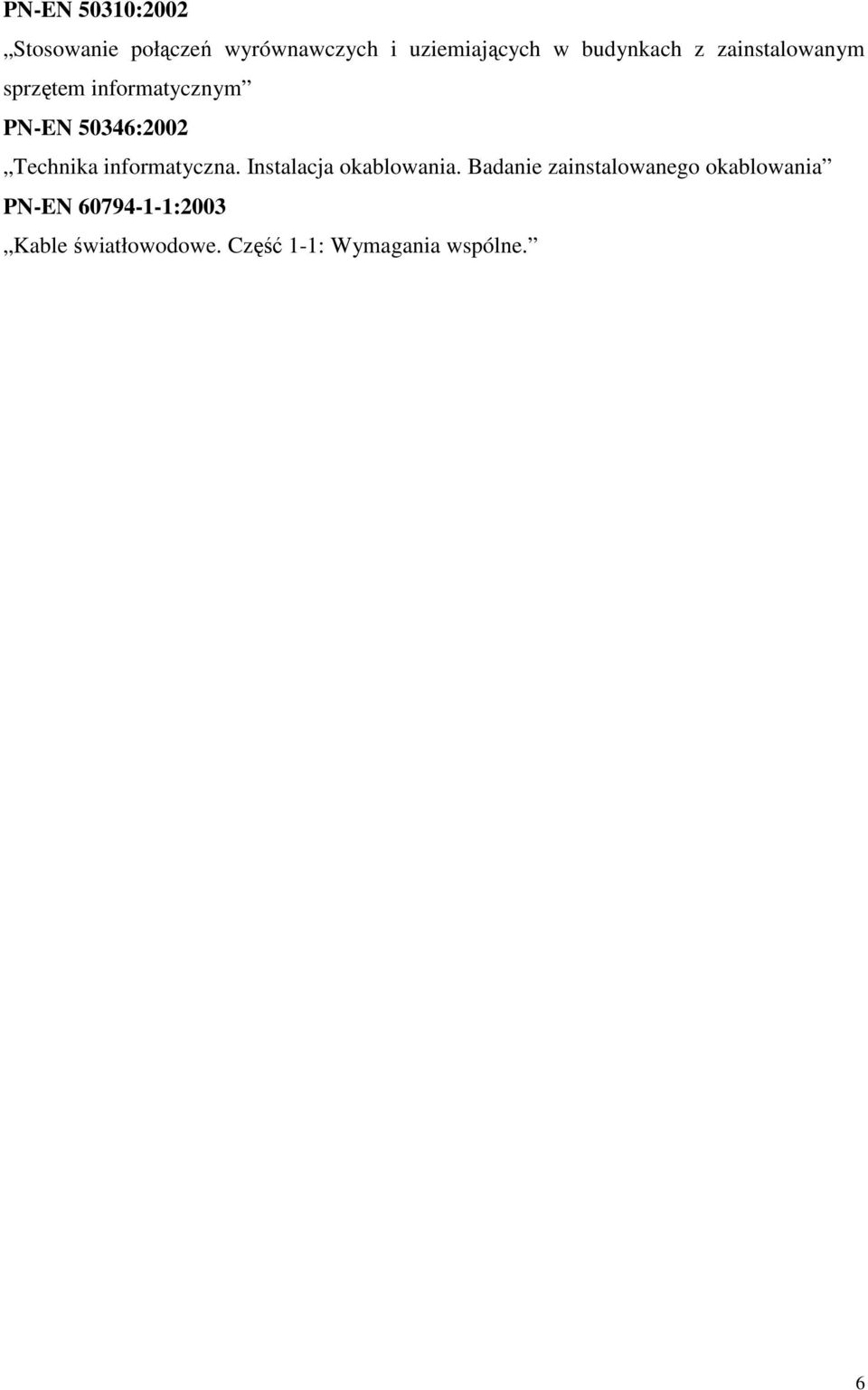

6 PN-EN 50310:2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania PN-EN :2003 Kable światłowodowe. Część 1-1: Wymagania wspólne. 6

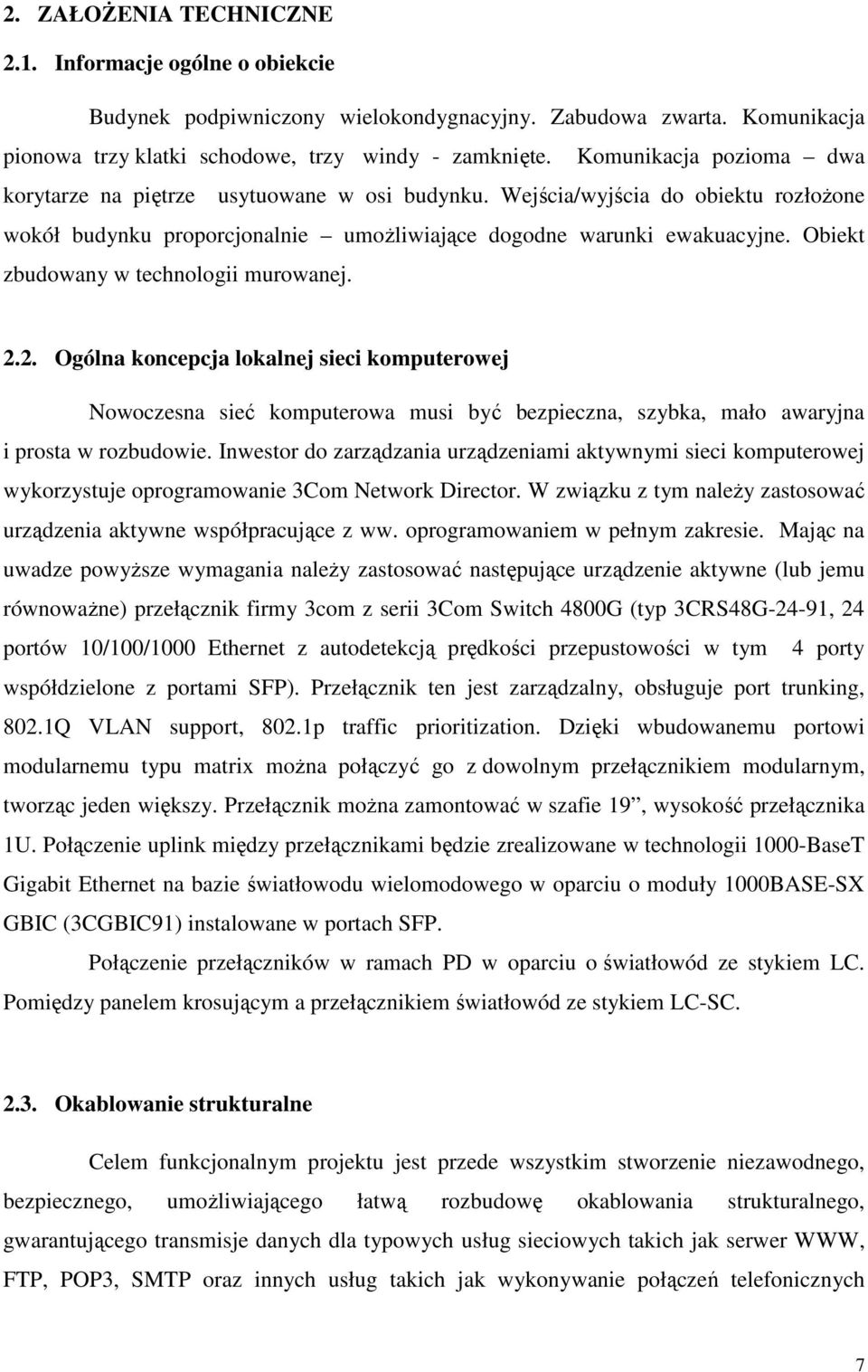

7 2. ZAŁOśENIA TECHNICZNE 2.1. Informacje ogólne o obiekcie Budynek podpiwniczony wielokondygnacyjny. Zabudowa zwarta. Komunikacja pionowa trzy klatki schodowe, trzy windy - zamknięte. Komunikacja pozioma dwa korytarze na piętrze usytuowane w osi budynku. Wejścia/wyjścia do obiektu rozłoŝone wokół budynku proporcjonalnie umoŝliwiające dogodne warunki ewakuacyjne. Obiekt zbudowany w technologii murowanej Ogólna koncepcja lokalnej sieci komputerowej Nowoczesna sieć komputerowa musi być bezpieczna, szybka, mało awaryjna i prosta w rozbudowie. Inwestor do zarządzania urządzeniami aktywnymi sieci komputerowej wykorzystuje oprogramowanie 3Com Network Director. W związku z tym naleŝy zastosować urządzenia aktywne współpracujące z ww. oprogramowaniem w pełnym zakresie. Mając na uwadze powyŝsze wymagania naleŝy zastosować następujące urządzenie aktywne (lub jemu równowaŝne) przełącznik firmy 3com z serii 3Com Switch 4800G (typ 3CRS48G-24-91, 24 portów 10/100/1000 Ethernet z autodetekcją prędkości przepustowości w tym 4 porty współdzielone z portami SFP). Przełącznik ten jest zarządzalny, obsługuje port trunking, 802.1Q VLAN support, 802.1p traffic prioritization. Dzięki wbudowanemu portowi modularnemu typu matrix moŝna połączyć go z dowolnym przełącznikiem modularnym, tworząc jeden większy. Przełącznik moŝna zamontować w szafie 19, wysokość przełącznika 1U. Połączenie uplink między przełącznikami będzie zrealizowane w technologii 1000-BaseT Gigabit Ethernet na bazie światłowodu wielomodowego w oparciu o moduły 1000BASE-SX GBIC (3CGBIC91) instalowane w portach SFP. Połączenie przełączników w ramach PD w oparciu o światłowód ze stykiem LC. Pomiędzy panelem krosującym a przełącznikiem światłowód ze stykiem LC-SC Okablowanie strukturalne Celem funkcjonalnym projektu jest przede wszystkim stworzenie niezawodnego, bezpiecznego, umoŝliwiającego łatwą rozbudowę okablowania strukturalnego, gwarantującego transmisje danych dla typowych usług sieciowych takich jak serwer WWW, FTP, POP3, SMTP oraz innych usług takich jak wykonywanie połączeń telefonicznych 7

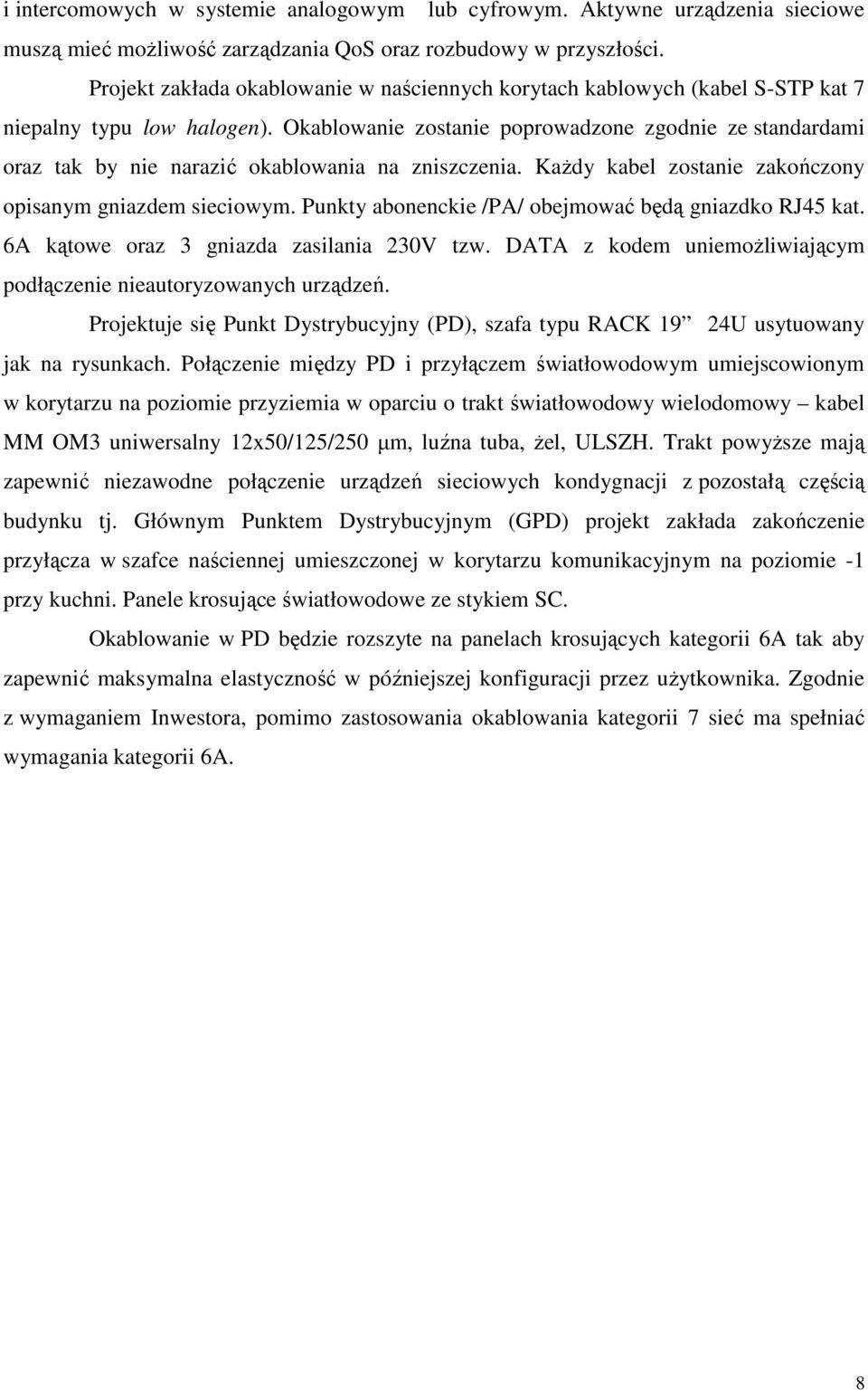

8 i intercomowych w systemie analogowym lub cyfrowym. Aktywne urządzenia sieciowe muszą mieć moŝliwość zarządzania QoS oraz rozbudowy w przyszłości. Projekt zakłada okablowanie w naściennych korytach kablowych (kabel S-STP kat 7 niepalny typu low halogen). Okablowanie zostanie poprowadzone zgodnie ze standardami oraz tak by nie narazić okablowania na zniszczenia. KaŜdy kabel zostanie zakończony opisanym gniazdem sieciowym. Punkty abonenckie /PA/ obejmować będą gniazdko RJ45 kat. 6A kątowe oraz 3 gniazda zasilania 230V tzw. DATA z kodem uniemoŝliwiającym podłączenie nieautoryzowanych urządzeń. Projektuje się Punkt Dystrybucyjny (PD), szafa typu RACK 19 24U usytuowany jak na rysunkach. Połączenie między PD i przyłączem światłowodowym umiejscowionym w korytarzu na poziomie przyziemia w oparciu o trakt światłowodowy wielodomowy kabel MM OM3 uniwersalny 12x50/125/250 µm, luźna tuba, Ŝel, ULSZH. Trakt powyŝsze mają zapewnić niezawodne połączenie urządzeń sieciowych kondygnacji z pozostałą częścią budynku tj. Głównym Punktem Dystrybucyjnym (GPD) projekt zakłada zakończenie przyłącza w szafce naściennej umieszczonej w korytarzu komunikacyjnym na poziomie -1 przy kuchni. Panele krosujące światłowodowe ze stykiem SC. Okablowanie w PD będzie rozszyte na panelach krosujących kategorii 6A tak aby zapewnić maksymalna elastyczność w późniejszej konfiguracji przez uŝytkownika. Zgodnie z wymaganiem Inwestora, pomimo zastosowania okablowania kategorii 7 sieć ma spełniać wymagania kategorii 6A. 8

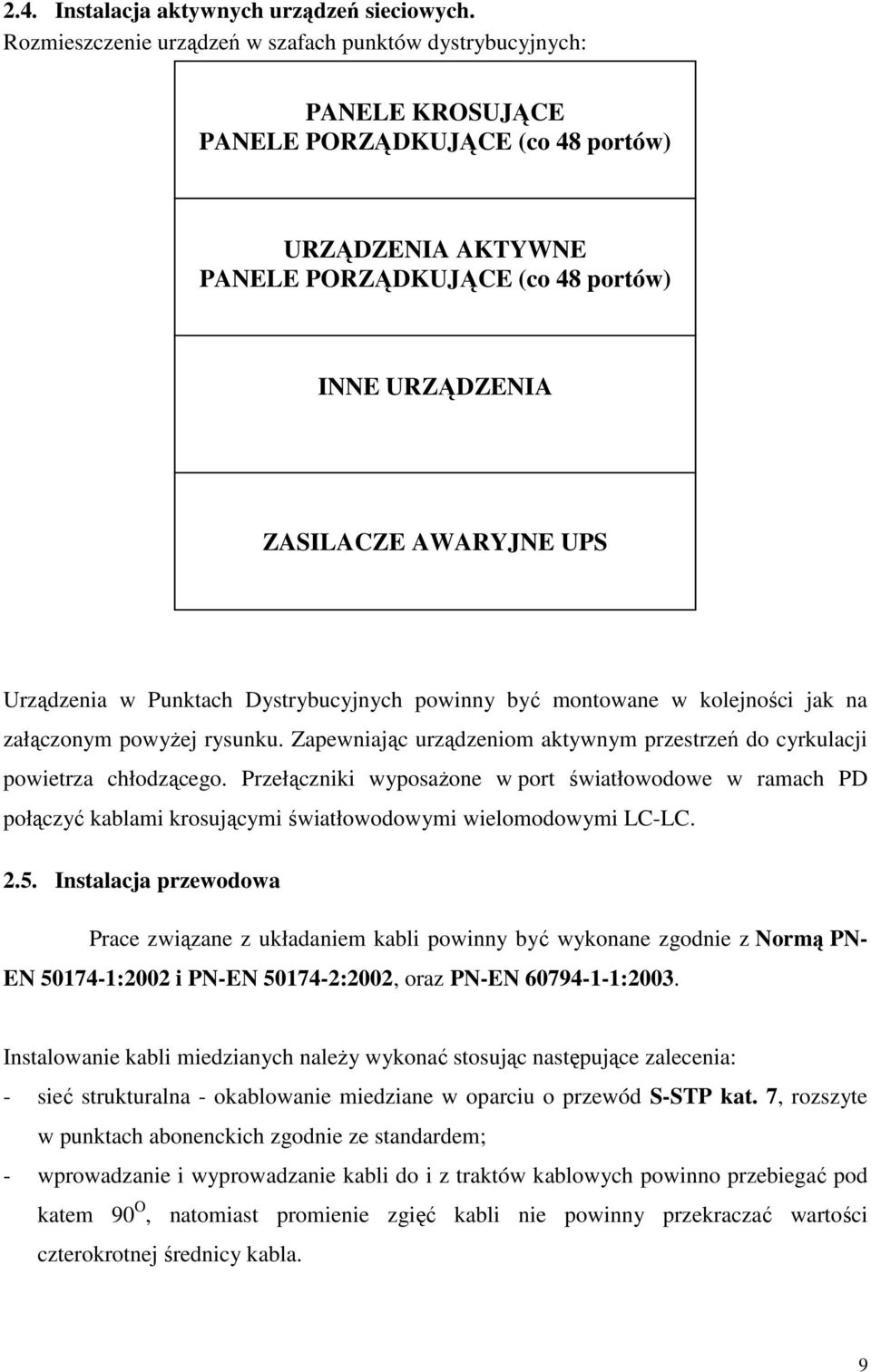

9 2.4. Instalacja aktywnych urządzeń sieciowych. Rozmieszczenie urządzeń w szafach punktów dystrybucyjnych: PANELE KROSUJĄCE PANELE PORZĄDKUJĄCE (co 48 portów) URZĄDZENIA AKTYWNE PANELE PORZĄDKUJĄCE (co 48 portów) INNE URZĄDZENIA ZASILACZE AWARYJNE UPS Urządzenia w Punktach Dystrybucyjnych powinny być montowane w kolejności jak na załączonym powyŝej rysunku. Zapewniając urządzeniom aktywnym przestrzeń do cyrkulacji powietrza chłodzącego. Przełączniki wyposaŝone w port światłowodowe w ramach PD połączyć kablami krosującymi światłowodowymi wielomodowymi LC-LC Instalacja przewodowa Prace związane z układaniem kabli powinny być wykonane zgodnie z Normą PN- EN :2002 i PN-EN :2002, oraz PN-EN :2003. Instalowanie kabli miedzianych naleŝy wykonać stosując następujące zalecenia: - sieć strukturalna - okablowanie miedziane w oparciu o przewód S-STP kat. 7, rozszyte w punktach abonenckich zgodnie ze standardem; - wprowadzanie i wyprowadzanie kabli do i z traktów kablowych powinno przebiegać pod katem 90 O, natomiast promienie zgięć kabli nie powinny przekraczać wartości czterokrotnej średnicy kabla. 9

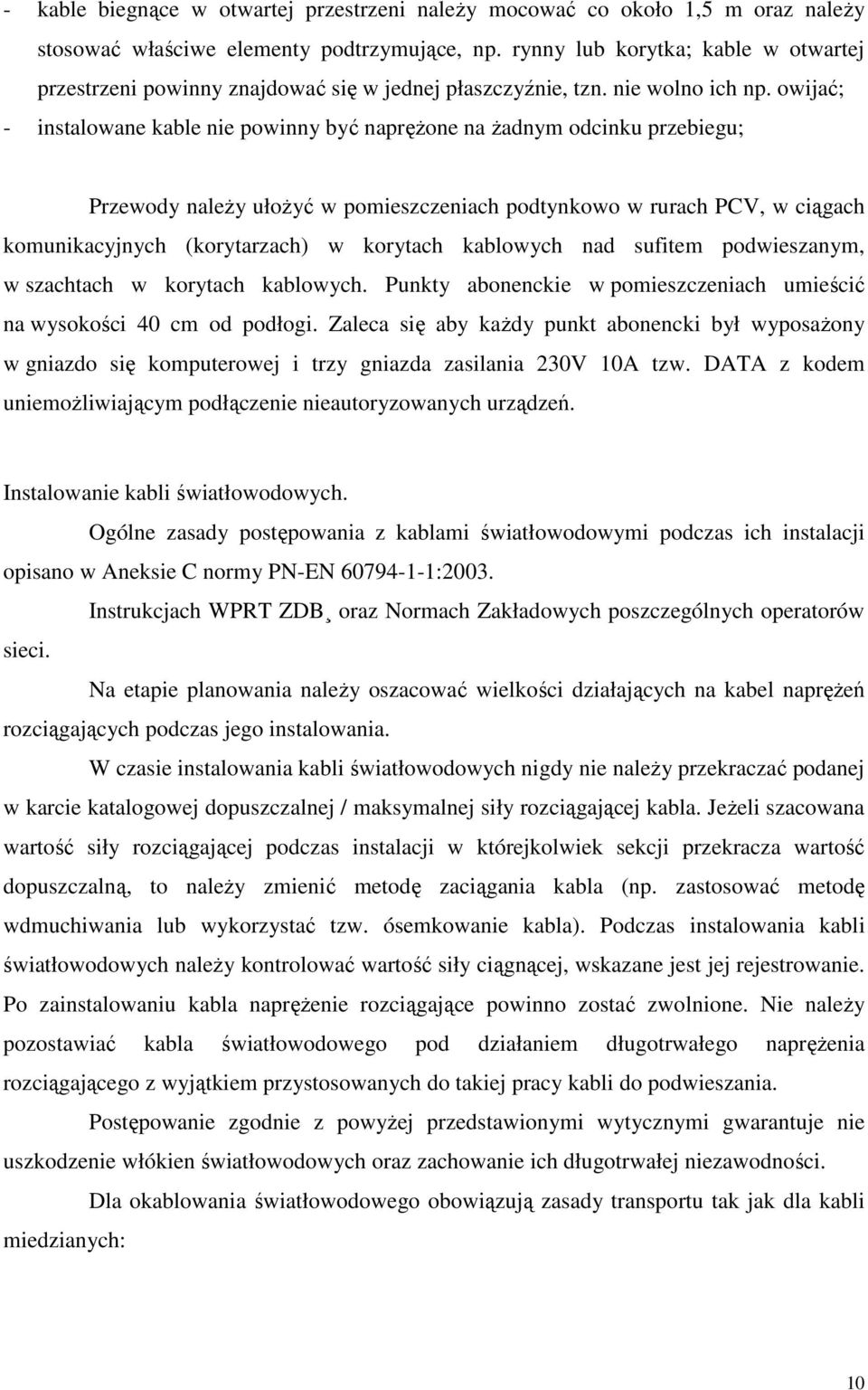

10 - kable biegnące w otwartej przestrzeni naleŝy mocować co około 1,5 m oraz naleŝy stosować właściwe elementy podtrzymujące, np. rynny lub korytka; kable w otwartej przestrzeni powinny znajdować się w jednej płaszczyźnie, tzn. nie wolno ich np. owijać; - instalowane kable nie powinny być napręŝone na Ŝadnym odcinku przebiegu; Przewody naleŝy ułoŝyć w pomieszczeniach podtynkowo w rurach PCV, w ciągach komunikacyjnych (korytarzach) w korytach kablowych nad sufitem podwieszanym, w szachtach w korytach kablowych. Punkty abonenckie w pomieszczeniach umieścić na wysokości 40 cm od podłogi. Zaleca się aby kaŝdy punkt abonencki był wyposaŝony w gniazdo się komputerowej i trzy gniazda zasilania 230V 10A tzw. DATA z kodem uniemoŝliwiającym podłączenie nieautoryzowanych urządzeń. Instalowanie kabli światłowodowych. Ogólne zasady postępowania z kablami światłowodowymi podczas ich instalacji opisano w Aneksie C normy PN-EN :2003. Instrukcjach WPRT ZDB oraz Normach Zakładowych poszczególnych operatorów sieci. Na etapie planowania naleŝy oszacować wielkości działających na kabel napręŝeń rozciągających podczas jego instalowania. W czasie instalowania kabli światłowodowych nigdy nie naleŝy przekraczać podanej w karcie katalogowej dopuszczalnej / maksymalnej siły rozciągającej kabla. JeŜeli szacowana wartość siły rozciągającej podczas instalacji w którejkolwiek sekcji przekracza wartość dopuszczalną, to naleŝy zmienić metodę zaciągania kabla (np. zastosować metodę wdmuchiwania lub wykorzystać tzw. ósemkowanie kabla). Podczas instalowania kabli światłowodowych naleŝy kontrolować wartość siły ciągnącej, wskazane jest jej rejestrowanie. Po zainstalowaniu kabla napręŝenie rozciągające powinno zostać zwolnione. Nie naleŝy pozostawiać kabla światłowodowego pod działaniem długotrwałego napręŝenia rozciągającego z wyjątkiem przystosowanych do takiej pracy kabli do podwieszania. Postępowanie zgodnie z powyŝej przedstawionymi wytycznymi gwarantuje nie uszkodzenie włókien światłowodowych oraz zachowanie ich długotrwałej niezawodności. Dla okablowania światłowodowego obowiązują zasady transportu tak jak dla kabli miedzianych: 10

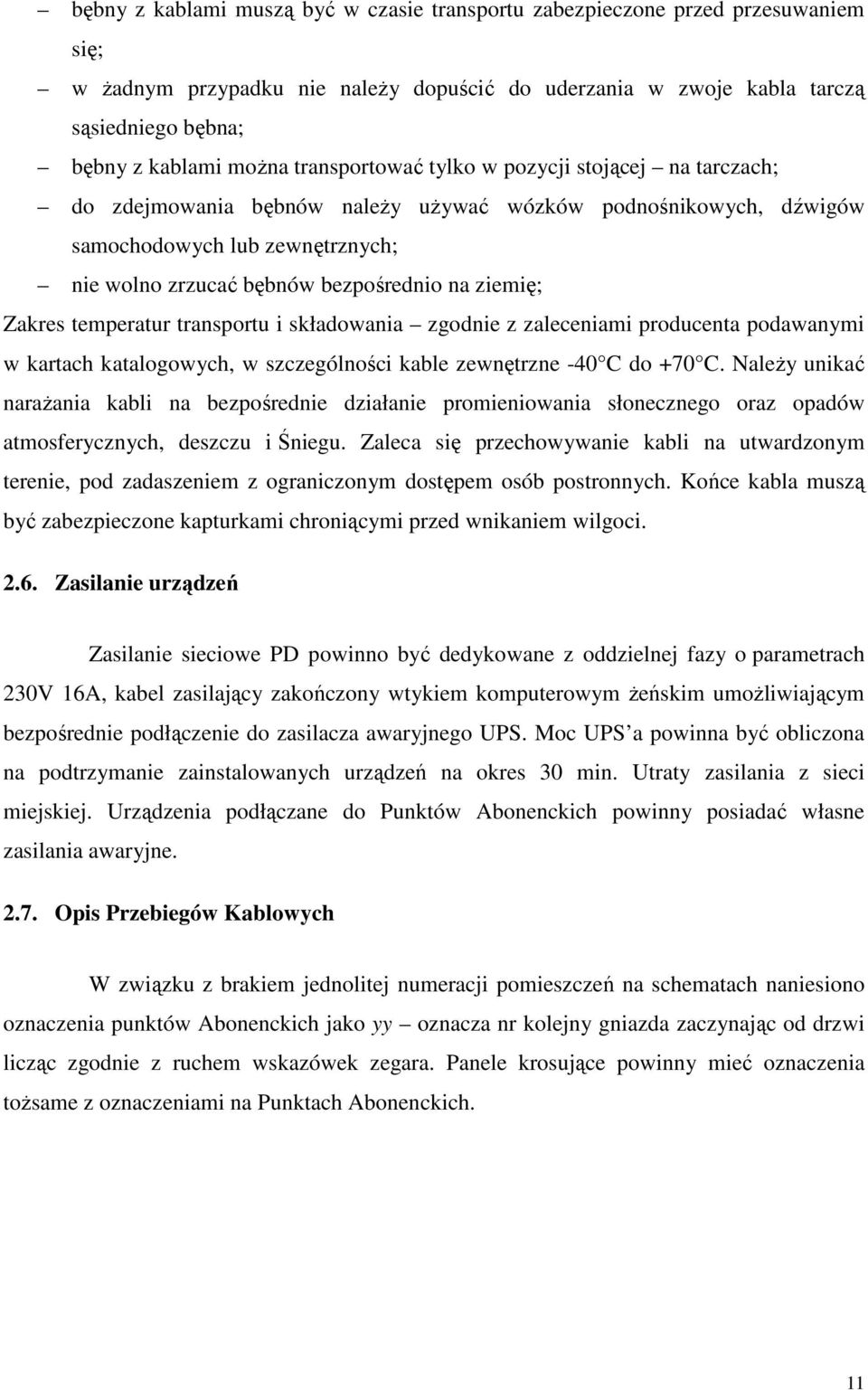

11 bębny z kablami muszą być w czasie transportu zabezpieczone przed przesuwaniem się; w Ŝadnym przypadku nie naleŝy dopuścić do uderzania w zwoje kabla tarczą sąsiedniego bębna; bębny z kablami moŝna transportować tylko w pozycji stojącej na tarczach; do zdejmowania bębnów naleŝy uŝywać wózków podnośnikowych, dźwigów samochodowych lub zewnętrznych; nie wolno zrzucać bębnów bezpośrednio na ziemię; Zakres temperatur transportu i składowania zgodnie z zaleceniami producenta podawanymi w kartach katalogowych, w szczególności kable zewnętrzne -40 C do +70 C. NaleŜy unikać naraŝania kabli na bezpośrednie działanie promieniowania słonecznego oraz opadów atmosferycznych, deszczu i Śniegu. Zaleca się przechowywanie kabli na utwardzonym terenie, pod zadaszeniem z ograniczonym dostępem osób postronnych. Końce kabla muszą być zabezpieczone kapturkami chroniącymi przed wnikaniem wilgoci Zasilanie urządzeń Zasilanie sieciowe PD powinno być dedykowane z oddzielnej fazy o parametrach 230V 16A, kabel zasilający zakończony wtykiem komputerowym Ŝeńskim umoŝliwiającym bezpośrednie podłączenie do zasilacza awaryjnego UPS. Moc UPS a powinna być obliczona na podtrzymanie zainstalowanych urządzeń na okres 30 min. Utraty zasilania z sieci miejskiej. Urządzenia podłączane do Punktów Abonenckich powinny posiadać własne zasilania awaryjne Opis Przebiegów Kablowych W związku z brakiem jednolitej numeracji pomieszczeń na schematach naniesiono oznaczenia punktów Abonenckich jako yy oznacza nr kolejny gniazda zaczynając od drzwi licząc zgodnie z ruchem wskazówek zegara. Panele krosujące powinny mieć oznaczenia toŝsame z oznaczeniami na Punktach Abonenckich. 11

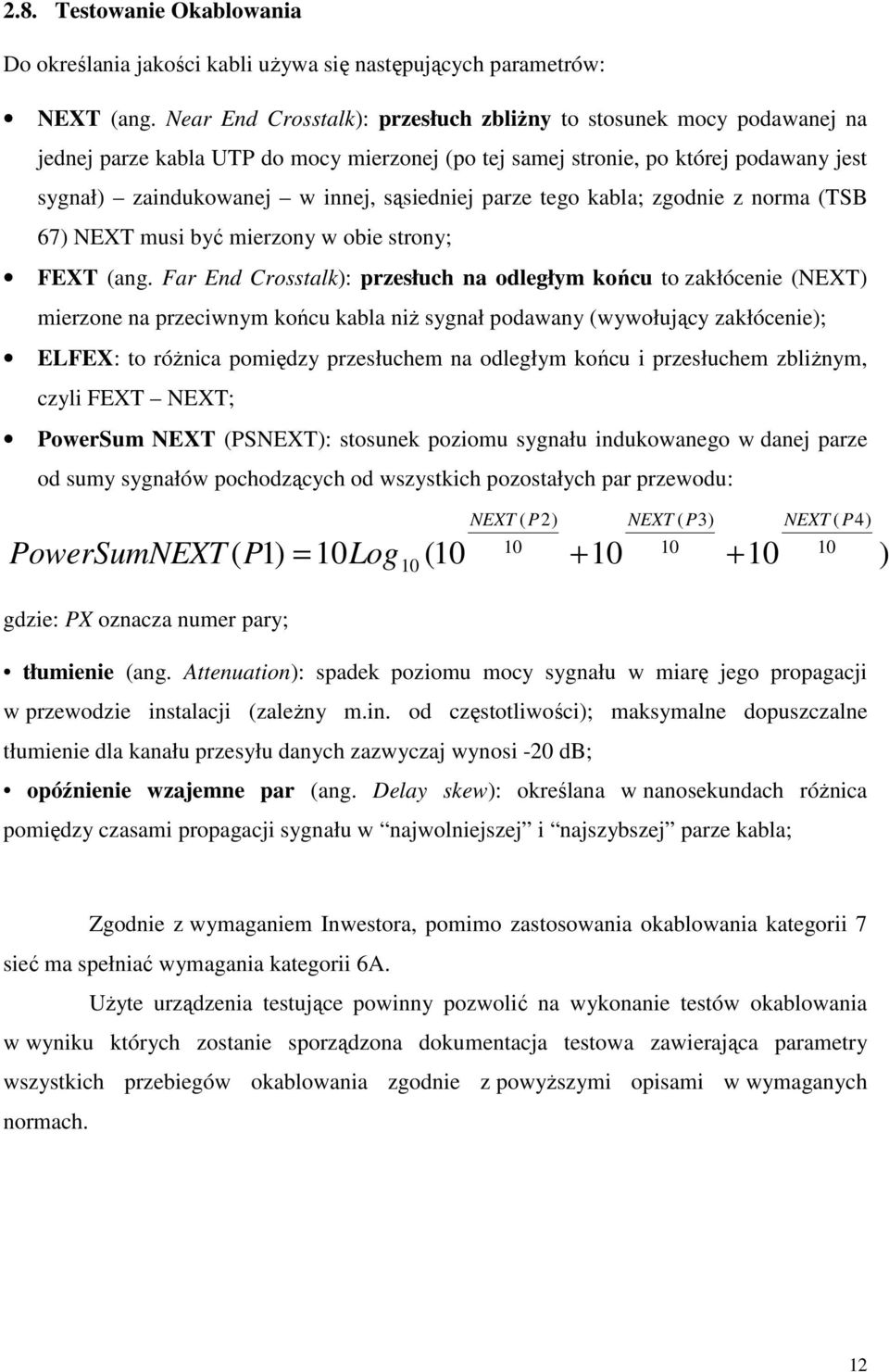

12 2.8. Testowanie Okablowania Do określania jakości kabli uŝywa się następujących parametrów: NEXT (ang. Near End Crosstalk): przesłuch zbliŝny to stosunek mocy podawanej na jednej parze kabla UTP do mocy mierzonej (po tej samej stronie, po której podawany jest sygnał) zaindukowanej w innej, sąsiedniej parze tego kabla; zgodnie z norma (TSB 67) NEXT musi być mierzony w obie strony; FEXT (ang. Far End Crosstalk): przesłuch na odległym końcu to zakłócenie (NEXT) mierzone na przeciwnym końcu kabla niŝ sygnał podawany (wywołujący zakłócenie); ELFEX: to róŝnica pomiędzy przesłuchem na odległym końcu i przesłuchem zbliŝnym, czyli FEXT NEXT; PowerSum NEXT (PSNEXT): stosunek poziomu sygnału indukowanego w danej parze od sumy sygnałów pochodzących od wszystkich pozostałych par przewodu: NEXT ( P2) NEXT ( P3) NEXT ( P4) PowerSumNE XT ( P1) = 10Log ( gdzie: PX oznacza numer pary; tłumienie (ang. Attenuation): spadek poziomu mocy sygnału w miarę jego propagacji w przewodzie instalacji (zaleŝny m.in. od częstotliwości); maksymalne dopuszczalne tłumienie dla kanału przesyłu danych zazwyczaj wynosi -20 db; opóźnienie wzajemne par (ang. Delay skew): określana w nanosekundach róŝnica pomiędzy czasami propagacji sygnału w najwolniejszej i najszybszej parze kabla; ) Zgodnie z wymaganiem Inwestora, pomimo zastosowania okablowania kategorii 7 sieć ma spełniać wymagania kategorii 6A. UŜyte urządzenia testujące powinny pozwolić na wykonanie testów okablowania w wyniku których zostanie sporządzona dokumentacja testowa zawierająca parametry wszystkich przebiegów okablowania zgodnie z powyŝszymi opisami w wymaganych normach. 12

13 2.9. Opis zastosowanych urządzeń 3Com Switch 4800G 24 porty Przełącznik firmy 3com Switch model 4800G (typ 3CRS48G-24-91, 24 autosensing 10/100/1000 Ethernet, 1000BASE-TX Gigabit Ethernet,). Przełącznik ten jest zarządzalny, obsługuje port trunking, 802.1Q VLAN uport, 802.1p traffic prioritization. Przełącznik moŝna zamontować w szafie 19, wysokość 1U. Pobór mocy: 67W, pobór prądu: 1,5A, waga 4,1 kg, wydatek energetyczny 227 BTU/godz. Zasilacz awaryjny UPS APC SMART SUA1500RMI2U Rack VA Zasilacz awaryjny UPS APC SMART SUA1500RMI2U moc znamionowa 1500 VA, auto diagnozowanie, mikroprocesorowy układ AVR, inteligentne zarządzanie bateriami, baterie wymienialne podczas pracy, czyste, sinusoidalne napięcie wyjściowe przy pracy bateryjnej, wbudowane gniazdo typu SmartSlot które umoŝliwią doinstalowanie kart zwiększających funkcjonalność urządzenia, np. umoŝliwiających zdalne zamykanie 3-8 niezaleŝnych serwerów z róŝnymi systemami operacyjnymi lub monitorowania i zarządzania UPS-em poprzez sieć, skalowalny czas podtrzymania, miernik obciąŝenia, wskaźnik stanu przeciąŝenia, wskaźnik konieczności wymiany baterii, oprogramowanie monitorujące z diagnostyką, typ obudowy: Rack 19. Typowy czas podtrzymania przy obciąŝeniu 50%: 26.5 minuty (490 W), przy obciąŝeniu 100%: 7.4 minuty (980 W). 13

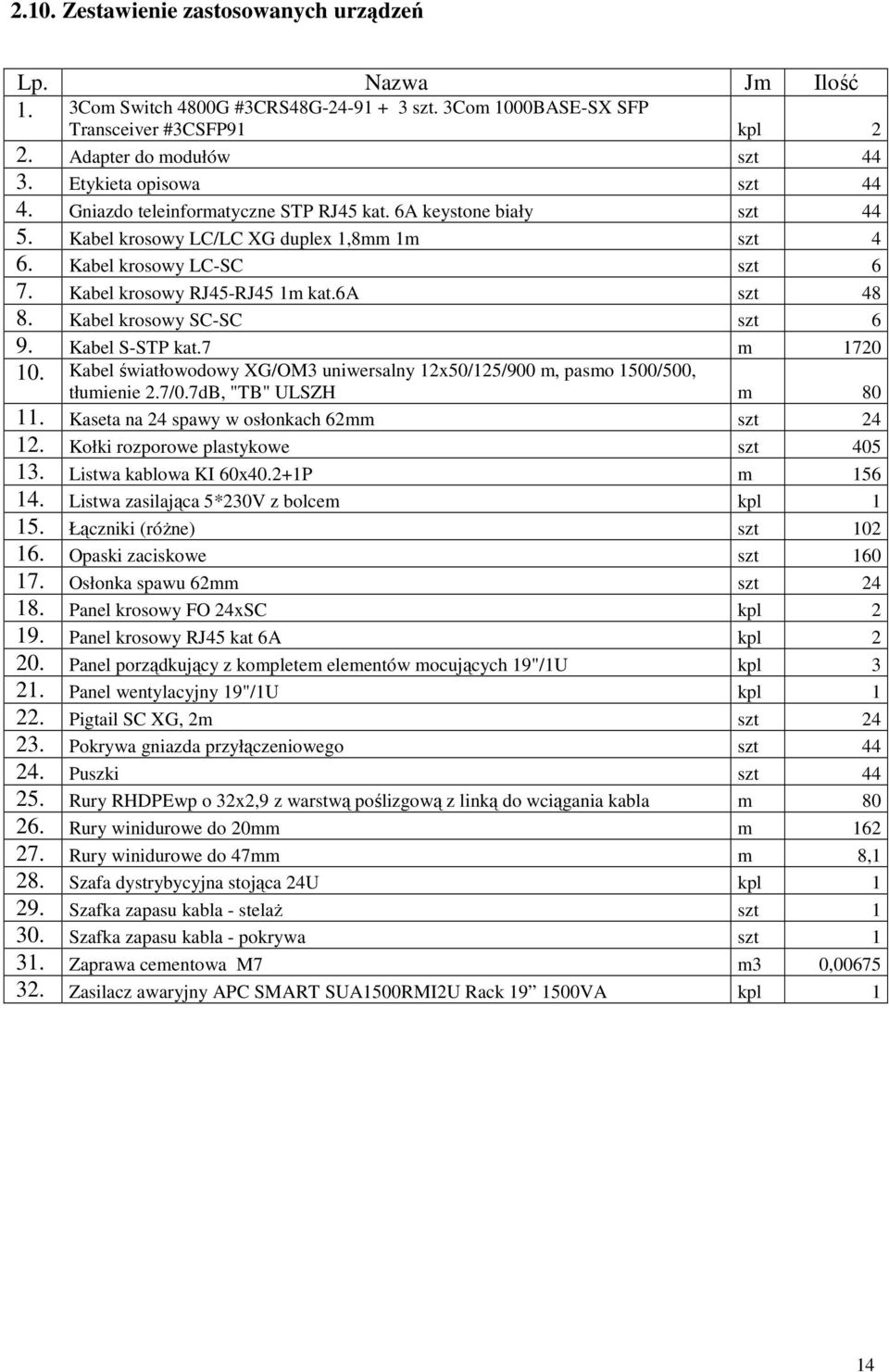

14 2.10. Zestawienie zastosowanych urządzeń Lp. Nazwa Jm Ilość 1. 3Com Switch 4800G #3CRS48G szt. 3Com 1000BASE-SX SFP Transceiver #3CSFP91 kpl 2 2. Adapter do modułów szt Etykieta opisowa szt Gniazdo teleinformatyczne STP RJ45 kat. 6A keystone biały szt Kabel krosowy LC/LC XG duplex 1,8mm 1m szt 4 6. Kabel krosowy LC-SC szt 6 7. Kabel krosowy RJ45-RJ45 1m kat.6a szt Kabel krosowy SC-SC szt 6 9. Kabel S-STP kat.7 m Kabel światłowodowy XG/OM3 uniwersalny 12x50/125/900 m, pasmo 1500/500, tłumienie 2.7/0.7dB, "TB" ULSZH m Kaseta na 24 spawy w osłonkach 62mm szt Kołki rozporowe plastykowe szt Listwa kablowa KI 60x40.2+1P m Listwa zasilająca 5*230V z bolcem kpl Łączniki (róŝne) szt Opaski zaciskowe szt Osłonka spawu 62mm szt Panel krosowy FO 24xSC kpl Panel krosowy RJ45 kat 6A kpl Panel porządkujący z kompletem elementów mocujących 19"/1U kpl Panel wentylacyjny 19"/1U kpl Pigtail SC XG, 2m szt Pokrywa gniazda przyłączeniowego szt Puszki szt Rury RHDPEwp o 32x2,9 z warstwą poślizgową z linką do wciągania kabla m Rury winidurowe do 20mm m Rury winidurowe do 47mm m 8,1 28. Szafa dystrybycyjna stojąca 24U kpl Szafka zapasu kabla - stelaŝ szt Szafka zapasu kabla - pokrywa szt Zaprawa cementowa M7 m3 0, Zasilacz awaryjny APC SMART SUA1500RMI2U Rack VA kpl 1 14
