1. Dane ogólne. 2. Okablowanie strukturalne
|
|
- Wiktoria Lis
- 8 lat temu
- Przeglądów:
Transkrypt
1 1. Dane ogólne Podstawa opracowania - uzgodnienia z Inwestorem i Użytkownikiem obiektu uwzględniające ich wymagania, istniejący stan tych systemów w budynku biurowym oraz inne warunki techniczno - użytkowe, - wizja lokalna, - dokumentacja architektoniczna (rzuty poszczególnych pomieszczeń), - istniejące normy i przepisy. Przedmiot dokumentacji Przedmiotem projektu jest okablowanie strukturalne, sieć telefoniczna oraz przyłącze telewizji programowej dla adaptowanego budynku szkoleniowo socjalno garażowego Wojewódzkiego Ośrodka Ruchu Drogowego w Elblągu przy ul. Skrzydlatej 1. Zakres dokumentacji W skład pomieszczeń objętych niniejszym projektem wchodzą wszystkie pomieszczenia adaptowanego budynku oraz aspekt współpracy systemów z istniejącą infrastrukturą i warunkami obsługi operacyjno technicznej. Projekt obejmuje: SIEĆ TELEINFORMATYCZNĄ - system okablowania strukturalnego i propozycję urządzeń realizujących sieć komputerową, włączoną do sieci komputerowej biurowca, SIEĆ TELEFONICZNĄ dającą możliwość połączenia telefonów adaptowanym budynku do centrali telefonicznej w biurowcu, PRZYŁĄCZE ANTENOWE telewizji programowej do struktury kablowej telewizji Vectra działającej w biurowcu. Sieć teleinformatyczną stanowią: - główny punkt dystrybucyjny i zasilający okablowania strukturalnego (ang. MDF Main Distribution Frame), ulokowany w pomieszczeniu 1/7-26 gniazd komputerowych (części składowej punktów abonenckich) rozmieszczonych zgodnie z wytycznymi, Sieć telefoniczną stanowią: - 26 gniazd telefonicznych zintegrowanych z gniazdami komputerowymi połączonych z MDF i tam skrosowanych do max. 10 linii łączących adaptowany obiekt z biurowcem, Normy związane - EN Okablowanie strukturalne budynków, - EN Okablowanie poziome, - EN Okablowanie krosowe i stacyjne - Polskie Normy budowlane i elektryczne. 2. Okablowanie strukturalne 2.1 Założenia techniczne projektu W wykonywanym projekcie będą wykorzystywane następujące informacje i ustalenia: - główny punkt dystrybucyjny zostanie ulokowany w pomieszczeniu 1/7, - okablowanie poziome przebiegać będzie w rurach instalacyjnych podtynkowych

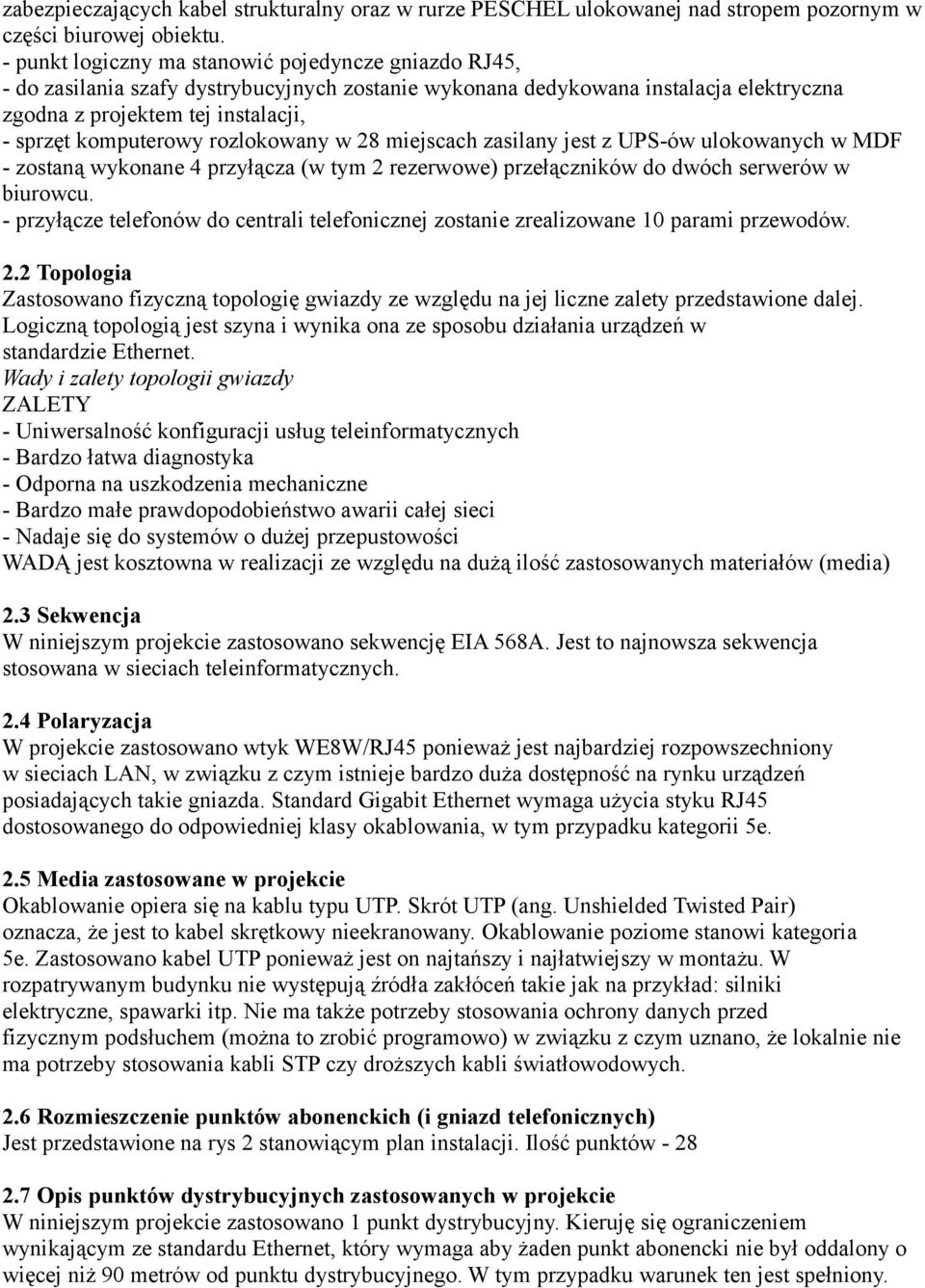

2 zabezpieczających kabel strukturalny oraz w rurze PESCHEL ulokowanej nad stropem pozornym w części biurowej obiektu. - punkt logiczny ma stanowić pojedyncze gniazdo RJ45, - do zasilania szafy dystrybucyjnych zostanie wykonana dedykowana instalacja elektryczna zgodna z projektem tej instalacji, - sprzęt komputerowy rozlokowany w 28 miejscach zasilany jest z UPS-ów ulokowanych w MDF - zostaną wykonane 4 przyłącza (w tym 2 rezerwowe) przełączników do dwóch serwerów w biurowcu. - przyłącze telefonów do centrali telefonicznej zostanie zrealizowane 10 parami przewodów. 2.2 Topologia Zastosowano fizyczną topologię gwiazdy ze względu na jej liczne zalety przedstawione dalej. Logiczną topologią jest szyna i wynika ona ze sposobu działania urządzeń w standardzie Ethernet. Wady i zalety topologii gwiazdy ZALETY - Uniwersalność konfiguracji usług teleinformatycznych - Bardzo łatwa diagnostyka - Odporna na uszkodzenia mechaniczne - Bardzo małe prawdopodobieństwo awarii całej sieci - Nadaje się do systemów o dużej przepustowości WADĄ jest kosztowna w realizacji ze względu na dużą ilość zastosowanych materiałów (media) 2.3 Sekwencja W niniejszym projekcie zastosowano sekwencję EIA 568A. Jest to najnowsza sekwencja stosowana w sieciach teleinformatycznych. 2.4 Polaryzacja W projekcie zastosowano wtyk WE8W/RJ45 ponieważ jest najbardziej rozpowszechniony w sieciach LAN, w związku z czym istnieje bardzo duża dostępność na rynku urządzeń posiadających takie gniazda. Standard Gigabit Ethernet wymaga użycia styku RJ45 dostosowanego do odpowiedniej klasy okablowania, w tym przypadku kategorii 5e. 2.5 Media zastosowane w projekcie Okablowanie opiera się na kablu typu UTP. Skrót UTP (ang. Unshielded Twisted Pair) oznacza, że jest to kabel skrętkowy nieekranowany. Okablowanie poziome stanowi kategoria 5e. Zastosowano kabel UTP ponieważ jest on najtańszy i najłatwiejszy w montażu. W rozpatrywanym budynku nie występują źródła zakłóceń takie jak na przykład: silniki elektryczne, spawarki itp. Nie ma także potrzeby stosowania ochrony danych przed fizycznym podsłuchem (można to zrobić programowo) w związku z czym uznano, że lokalnie nie ma potrzeby stosowania kabli STP czy droższych kabli światłowodowych. 2.6 Rozmieszczenie punktów abonenckich (i gniazd telefonicznych) Jest przedstawione na rys 2 stanowiącym plan instalacji. Ilość punktów Opis punktów dystrybucyjnych zastosowanych w projekcie W niniejszym projekcie zastosowano 1 punkt dystrybucyjny. Kieruję się ograniczeniem wynikającym ze standardu Ethernet, który wymaga aby żaden punkt abonencki nie był oddalony o więcej niż 90 metrów od punktu dystrybucyjnego. W tym przypadku warunek ten jest spełniony.
3 Punkt dystrybucyjny to19 szafa o wysokości 42U i wymiarach 600 x 800 (np. MODBOX III) Umieszczenie szafy dystrybucyjnych jest przedstawione na planie instalacji. Kable powinny wchodzić do szafy poprzez przepust kablowy w części tylnej. Powinien być zapewniony swobodny dostęp do szafy. MDF jest wyposażona w (podaje się przykładową lokalizację urządzeń i wyposażenia w szafie w kolejności od dołu ): Zaślepkę filtracyjną MODBOX III Trzy zasilacze UPS SINLINE (3 x 3U0 Switch nr 1 3Com 3300XM (2U) Panel z wieszakami 1 (1U) Panel krosowy teleinformatyczny 48 x RJ45 (2U) Panel z wieszakami 2 (1U) Switch nr 2 3Com 3300XM (2U) Panel krosowy telefoniczny z modułem przyłączeniowym na 10 par (1U) Panel zasilająco filtrujący (2U) Półka 1 (na niej ulokowany jest wzmacniacz nr1 systemu nagłośnienia audio sal wykładowych) (2U) Półka 2 (na niej ulokowany jest wzmacniacz nr2 systemu nagłośnienia audio sal wykładowych) (2U) Półka 3 (na niej ulokowane są odbiorniki mikrofonów bezprzewodowych lub, w przypadku konieczności wyniesienia tych odbiorników poza szafę, stanowi rezerwę) Półka 4 (na niej ulokowany jest rejestrator systemu nadzoru wizyjnego CCTV) (2U) Panel wentylacyjny z termostatem Szafa MDF ma nadmiarowy rozmiar ze względu na brak możliwości określenia na tym etapie jej wszystkich funkcji. 2.8 Oznaczenie punktów abonenckich Numery gniazd abonenckich powinny znajdować się pod każdym gniazdem oraz na panelu krosowniczym w punkcie dystrybucyjnym. Sposób oznaczania: TIx- gniazdo informatyczne o numerze x TKy- gniazdo telekomunikacyjne o numerze y 2.9 Oznaczenie w punkcie dystrybucyjnym Oznaczenie kabli w szafie MDF (punkcie dystrybucyjnym) POWINNO BYĆ IDENTYCZNE JAK DLA PUNKTÓW ABONENCKICH Przebiegi kablowe Przebiegi tras kablowych dostosować do istniejących realiów i obecności innych połączeń. Okablowanie poprowadzić w uprzednio przygotowanych rurach instalacyjnych podtynkowych z odpowiednio dobranymi miejscami rewizji. Dopuszcza się wykonywanie instalacji w rurach osłonowych elastycznych w przestrzeni międzystropowej. Zwrócić uwagę na drożność rur oraz sprawność kabla pilotującego. Musi istnieć możliwość wymiany uszkodzonego kabla. Połączenia do biurowca wykonać w rurach osłonowych dostosowanych do pracy w ziemi (na zewnątrz).
4 2.12 Testowanie Po wykonaniu okablowania strukturalnego powinny zostać przeprowadzone pomiary kontrolne zgodnie z TIA/EIA/TSB PowerSum NEXT, - PowerSum ACR (ang. Attenuation to Crosstalk Ratio), - FEXT (ang. Far End Crosstalk), - ELFEXT (ang. Equal Level Far End Crosstalk), - PowerSum ELFEXT, - Return Loss, Propagation Delay Skew. UWAGI MONTAŻOWE Podczas układania okablowania strukturalnego należy zwrócić baczną uwagę na staranność ułożenia instalacji. Kładziony będzie kabel kategorii 5e umożliwiający wdrożenie Gigabit Ethernet. Dlatego proces ten musi być wykonany rzetelnie tak by nie naruszyć norm instalatorskich. Należy bezwzględnie unikać ostrych zagięć kabla. Zakłócają one wzajemne położenie par w ośrodku kabla, co skutkuje zachwianiem impedancji kabla oraz pogorszeniem parametru Return Loss a także NEXT, FEXT oraz ich pochodnych. W krytycznym przypadku nadmierne zagięcie kabla może doprowadzić do rozkręcenia par. Ośrodek kablowy przybierze wtedy postać podobną do ośrodka kabla płaskiego, czego efektem będzie zakłócenie impedancji oraz wyraźne zwiększenie przesłuchów międzyparowych. TIA/EIA-568-B.1 (punkt ) zaleca minimalny promień gięcia dla kabla UTP nie mniej niż 4 razy średnica. W praktyce, dla standardowego kabla UTP kategorii 5e minimalny promień gięcia nie powinien być mniejszy niż 25 mm. Kluczowym miejscem, w którym minimalny promień gięcia kabla może być niedotrzymany jest zazwyczaj punkt dystrybucyjny. Niejednokrotnie chęć zachowania wysokiego poziomu estetyki wiązek kablowych, skutkuje nadmiernym ściśnięciem lub zagięciem niektórych przebiegów. Wykaz urządzeń systemu OS Lp Urządzenie Ilość Typ 1 Szafa stojąca 19 60x80 42U 1 MODBOX III 2 Zasilacz UPS 3 SINLINE 19 3U Panel wentylac. 4 wentylator. 19 z termostatem 1 MODBOX III 4 Switch 3Com XM 24xRJ45 5 Panel krosowy xRJ45 DG MOLEX 6 Panel 19-calowy z wieszakami Molex 2 25.B016G 7 Panel przyłączy telefon. + moduł 10 par 1 MOLEX 19 na 6 modułów 8 Kabel teleinformatyczny UTPkat5e 4x2x24AWG 9 Kabel krosowy Molex 28 RJ45, Panel zasilająco filtrujący 1 MOLEX 5x230V/10A 11 Gniazdo Molex 56 Mod Mosaic 45x45mm 1 x RJ45 12 Półka mm 3 MOLEX mm

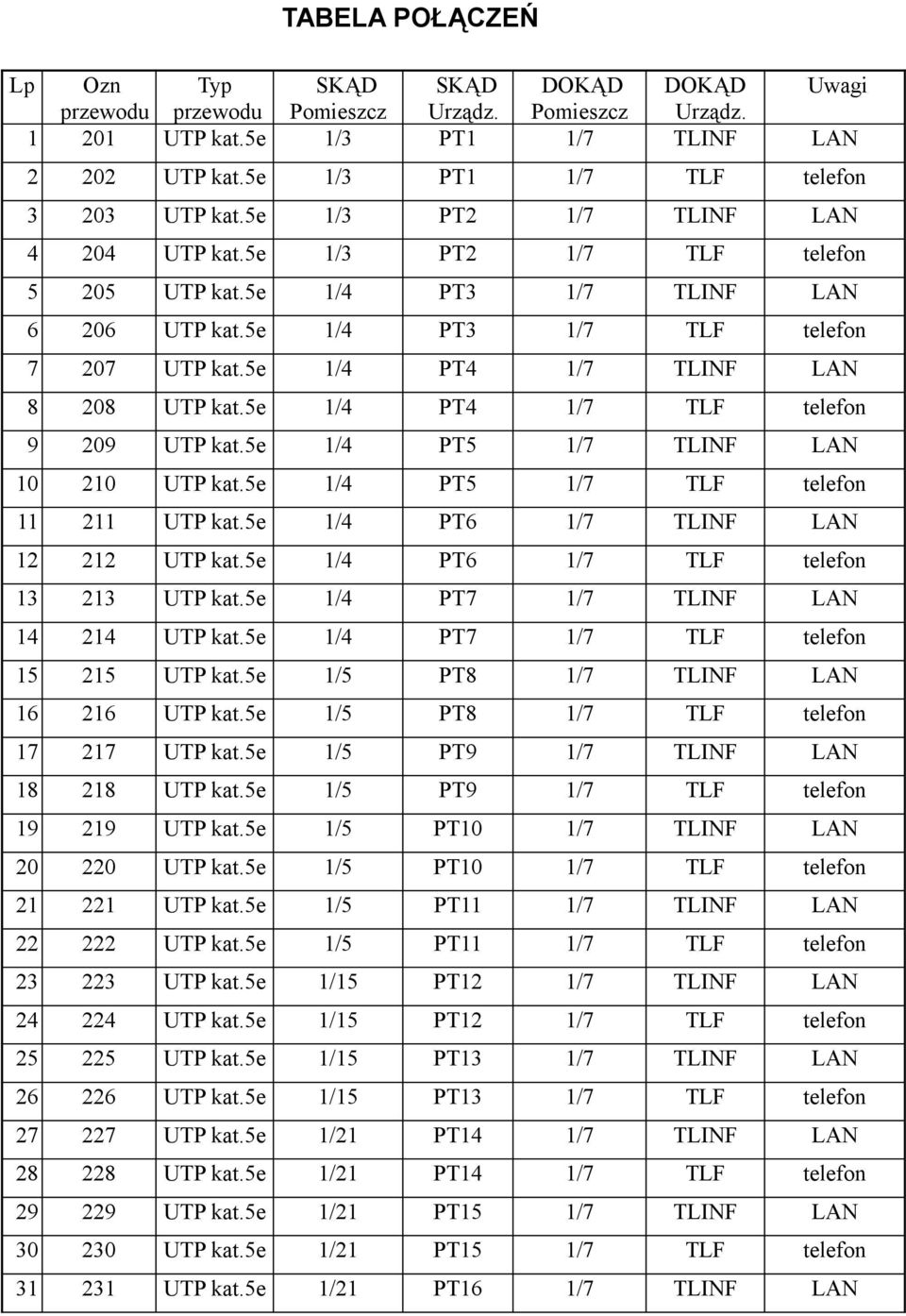

5 TABELA POŁĄCZEŃ Lp Ozn Typ SKĄD SKĄD DOKĄD DOKĄD Uwagi przewodu przewodu Pomieszcz Urządz. Pomieszcz Urządz UTP kat.5e 1/3 PT1 1/7 TLINF LAN UTP kat.5e 1/3 PT1 1/7 TLF telefon UTP kat.5e 1/3 PT2 1/7 TLINF LAN UTP kat.5e 1/3 PT2 1/7 TLF telefon UTP kat.5e 1/4 PT3 1/7 TLINF LAN UTP kat.5e 1/4 PT3 1/7 TLF telefon UTP kat.5e 1/4 PT4 1/7 TLINF LAN UTP kat.5e 1/4 PT4 1/7 TLF telefon UTP kat.5e 1/4 PT5 1/7 TLINF LAN UTP kat.5e 1/4 PT5 1/7 TLF telefon UTP kat.5e 1/4 PT6 1/7 TLINF LAN UTP kat.5e 1/4 PT6 1/7 TLF telefon UTP kat.5e 1/4 PT7 1/7 TLINF LAN UTP kat.5e 1/4 PT7 1/7 TLF telefon UTP kat.5e 1/5 PT8 1/7 TLINF LAN UTP kat.5e 1/5 PT8 1/7 TLF telefon UTP kat.5e 1/5 PT9 1/7 TLINF LAN UTP kat.5e 1/5 PT9 1/7 TLF telefon UTP kat.5e 1/5 PT10 1/7 TLINF LAN UTP kat.5e 1/5 PT10 1/7 TLF telefon UTP kat.5e 1/5 PT11 1/7 TLINF LAN UTP kat.5e 1/5 PT11 1/7 TLF telefon UTP kat.5e 1/15 PT12 1/7 TLINF LAN UTP kat.5e 1/15 PT12 1/7 TLF telefon UTP kat.5e 1/15 PT13 1/7 TLINF LAN UTP kat.5e 1/15 PT13 1/7 TLF telefon UTP kat.5e 1/21 PT14 1/7 TLINF LAN UTP kat.5e 1/21 PT14 1/7 TLF telefon UTP kat.5e 1/21 PT15 1/7 TLINF LAN UTP kat.5e 1/21 PT15 1/7 TLF telefon UTP kat.5e 1/21 PT16 1/7 TLINF LAN
6 UTP kat.5e 1/21 PT16 1/7 TLF telefon UTP kat.5e 1/17 PT17 1/7 TLINF LAN UTP kat.5e 1/17 PT17 1/7 TLF telefon UTP kat.5e 1/17 PT18 1/7 TLINF LAN UTP kat.5e 1/17 PT18 1/7 TLF telefon UTP kat.5e 1/17 PT19 1/7 TLINF LAN UTP kat.5e 1/17 PT19 1/7 TLF telefon UTP kat.5e 1/17 PT20 1/7 TLINF LAN UTP kat.5e 1/17 PT20 1/7 TLF telefon Lp Ozn przewod u Typ przewodu SKĄD Pomieszcz SKĄD Urządz. DOKĄD Pomieszcz DOKĄD Urządz. Uwagi UTP kat.5e 1/6 PT21 1/7 TLINF LAN UTP kat.5e 1/6 PT21 1/7 TLF telefon UTP kat.5e 1/6 PT22 1/7 TLINF LAN UTP kat.5e 1/6 PT22 1/7 TLF telefon UTP kat.5e 1/6 PT23 1/7 TLINF LAN UTP kat.5e 1/6 PT23 1/7 TLF telefon UTP kat.5e 1/6 PT24 1/7 TLINF LAN UTP kat.5e 1/6 PT24 1/7 TLF telefon UTP kat.5e 1/7 PT25 1/7 TLINF LAN UTP kat.5e 1/7 PT25 1/7 TLF telefon UTP kat.5e 1/17 PT26 1/7 TLINF LAN UTP kat.5e 1/17 PT26 1/7 TLF telefon UTP kat.5e 1/17 PT27 1/7 TLINF LAN UTP kat.5e 1/17 PT27 1/7 TLF telefon UTP kat.5e 1/17 PT28 1/7 TLINF LAN UTP kat.5e 1/17 PT28 1/7 TLF telefon ohm 1/5 TV1 1/7 Rozdzielacz RTV ohm 1/6 TV2 1/7 Rozdzielacz RTV ohm 1/17 TV3 1/7 Rozdzielacz RTV x 1,5 1/3 PT1 1/7 UPS1 Zasil.komp x 1,5 1/3 PT2 1/7 UPS1 Zasil.komp x 1,5 1/4 PT3 1/7 UPS1 Zasil.komp.
7 x 1,5 1/4 PT4 1/7 UPS1 Zasil.komp x 1,5 1/4 PT5 1/7 UPS1 Zasil.komp x 1,5 1/4 PT6 1/7 UPS1 Zasil.komp x 1,5 1/4 PT7 1/7 UPS1 Zasil.komp x 1,5 1/5 PT8 1/7 UPS1 Zasil.komp x 1,5 1/5 PT9 1/7 UPS1 Zasil.komp x 1,5 1/5 PT10 1/7 UPS1 Zasil.komp x 1,5 1/5 PT11 1/7 UPS2 Zasil.komp x 1,5 1/15 PT12 1/7 UPS2 Zasil.komp x 1,5 1/15 PT13 1/7 UPS2 Zasil.komp x 1,5 1/21 PT14 1/7 UPS2 Zasil.komp x 1,5 1/21 PT15 1/7 UPS2 Zasil.komp x 1,5 1/21 PT16 1/7 UPS2 Zasil.komp x 1,5 1/17 PT17 1/7 UPS2 Zasil.komp x 1,5 1/17 PT18 1/7 UPS2 Zasil.komp x 1,5 1/17 PT19 1/7 UPS2 Zasil.komp x 1,5 1/17 PT20 1/7 UPS3 Zasil.komp x 1,5 1/6 PT21 1/7 UPS3 Zasil.komp. Lp Ozn przewod u Typ przewodu SKĄD Pomieszcz SKĄD Urządz. DOKĄD Pomieszcz DOKĄD Urządz. Uwagi x 1,5 1/6 PT22 1/7 UPS3 Zasil.komp x 1,5 1/6 PT23 1/7 UPS3 Zasil.komp x 1,5 1/6 PT24 1/7 UPS3 Zasil.komp x 1,5 1/7 PT25 1/7 UPS3 Zasil.komp x 1,5 1/17 PT26 1/7 UPS3 Zasil.komp x 1,5 1/17 PT27 1/7 UPS3 Zasil.komp x 1,5 1/17 PT28 1/7 UPS3 Zasil.komp ohm 1/7 Rozdzielacz 1/7 TVSAT RTV x2x0,5 1/7 Panel kros. Biurowiec Centr.telef /7 MDF Biurowiec Serwer /7 MDF Biurowiec Serwer /7 MDF Biurowiec Serwer /7 MDF Biurowiec Serwer 2
8 3. Wytyczne i zalecenia W celu zapewnienia poprawnych działań mających na celu wykonanie i eksploatację systemów należy zastosować się do przedstawionych niżej zaleceń adresowanych do Wykonawcy, Inwestora oraz Użytkownika instalacji. Zalecenia dla Wykonawcy Przed przystąpieniem do wykonawstwa systemu: - zapoznać się z projektem, - zapoznać się z dokumentacją istniejących instalacji elektroenergetycznych, wodno kanalizacyjnych, wentylacji i klimatyzacji, itp. będących w posiadaniu Inwestora oraz wykonać szczegółową i staranną wizję lokalną celem uniknięcia ewentualnych kolizji przy prowadzeniu robót. Zalecenia dla użytkownika Systemy i wchodzące w ich skład urządzenia należy wykorzystywać wyłącznie w celu, do którego zostały przeznaczone. Postępować zgodnie z wiedzą uzyskaną na szczegółowym szkoleniu użytkownika przez instalatora systemów. Eksploatacja i konserwacja systemu Warunkiem niezawodnej pracy systemu jest prawidłowa i stała konserwacja prowadzona przez uprawnioną firmę. Konserwację należy realizować zgodnie z zaleceniami producentów urządzeń. 4. Spis rysunków Rys 1 Schemat ideowy systemu Rys 2 Plan instalacji
