1 PROJEKT SIECI TELEINFORMATYCZNEJ W BUDYNKU BIOCHEMII KLINICZNEJ POMORSKIEGO UNIWERSYTETU MEDYCZNEGO adres: ul. Powstańców Wielkopolskich 72 branża: instalacje, okablowanie strukturalne projektował: mgr inż. Marek Tarnowski SZCZECIN, WRZESIEŃ

2 Ważniejsze skróty i oznaczenia 1. Dane ogólne 1.1. Inwestor 1.2. Podstawa opracowania 1.3. Przedmiot i zakres opracowania 1.4. Opis budynku Biochemii Klinicznej 2. Projekt sieci rozwiązania techniczne 2.1. Projektowany punkt dystrybucyjny (Pdp) 2.2. Połączenie światłowodowe PDp z siecią istniejącą Połączenie PDp z siecią istniejącą telefoniczne 2.4. Szafa dystrybucyjna 2.5. Zasilanie podtrzymujące UPS Rozprowadzenie sieci. 3. Istniejąca sieć BNC. 4. Testowanie i pomiary. 5. Uwagi. 6. Załączniki 1. Zestawienie materiałów 2. Rozszycie kabli w patch-panelach. 7. Rysunki 2

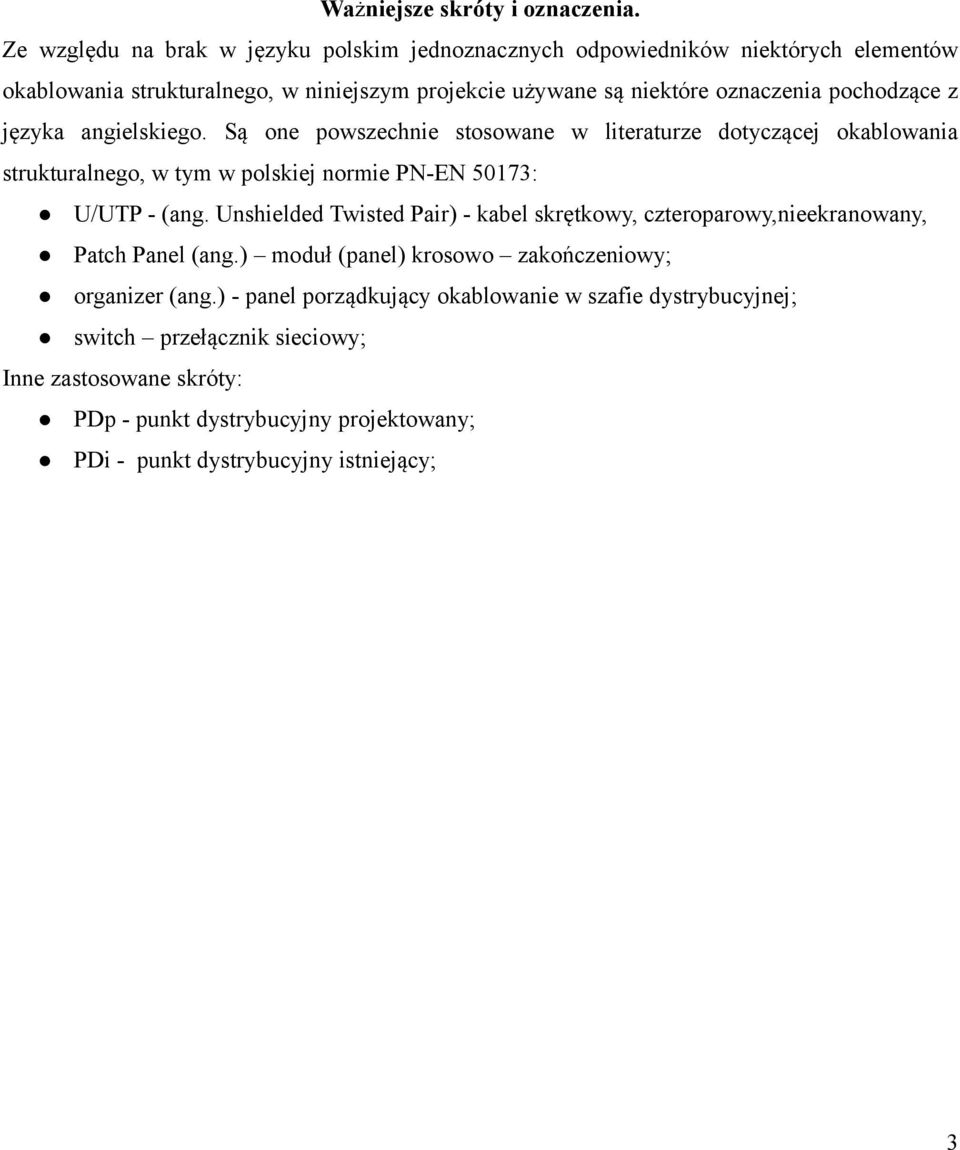

3 Ważniejsze skróty i oznaczenia. Ze względu na brak w języku polskim jednoznacznych odpowiedników niektórych elementów okablowania strukturalnego, w niniejszym projekcie używane są niektóre oznaczenia pochodzące z języka angielskiego. Są one powszechnie stosowane w literaturze dotyczącej okablowania strukturalnego, w tym w polskiej normie PN-EN 50173: U/UTP - (ang. Unshielded Twisted Pair) - kabel skrętkowy, czteroparowy,nieekranowany, Patch Panel (ang.) moduł (panel) krosowo zakończeniowy; organizer (ang.) - panel porządkujący okablowanie w szafie dystrybucyjnej; switch przełącznik sieciowy; Inne zastosowane skróty: PDp - punkt dystrybucyjny projektowany; PDi - punkt dystrybucyjny istniejący; 3

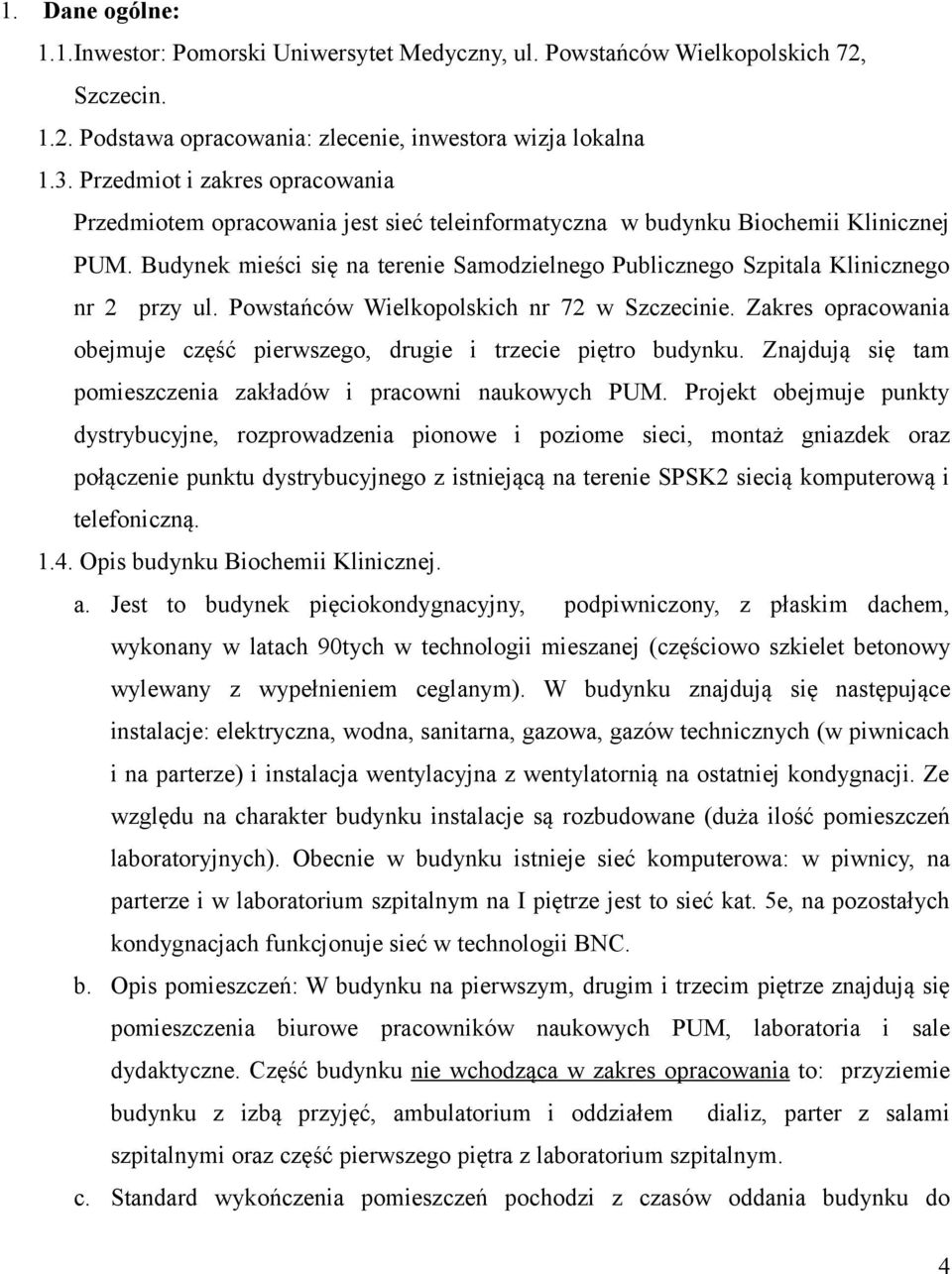

4 1. Dane ogólne: 1.1.Inwestor: Pomorski Uniwersytet Medyczny, ul. Powstańców Wielkopolskich 72, Szczecin Podstawa opracowania: zlecenie, inwestora wizja lokalna 1.3. Przedmiot i zakres opracowania Przedmiotem opracowania jest sieć teleinformatyczna w budynku Biochemii Klinicznej PUM. Budynek mieści się na terenie Samodzielnego Publicznego Szpitala Klinicznego nr 2 przy ul. Powstańców Wielkopolskich nr 72 w Szczecinie. Zakres opracowania obejmuje część pierwszego, drugie i trzecie piętro budynku. Znajdują się tam pomieszczenia zakładów i pracowni naukowych PUM. Projekt obejmuje punkty dystrybucyjne, rozprowadzenia pionowe i poziome sieci, montaż gniazdek oraz połączenie punktu dystrybucyjnego z istniejącą na terenie SPSK2 siecią komputerową i telefoniczną Opis budynku Biochemii Klinicznej. a. Jest to budynek pięciokondygnacyjny, podpiwniczony, z płaskim dachem, wykonany w latach 90tych w technologii mieszanej (częściowo szkielet betonowy wylewany z wypełnieniem ceglanym). W budynku znajdują się następujące instalacje: elektryczna, wodna, sanitarna, gazowa, gazów technicznych (w piwnicach i na parterze) i instalacja wentylacyjna z wentylatornią na ostatniej kondygnacji. Ze względu na charakter budynku instalacje są rozbudowane (duża ilość pomieszczeń laboratoryjnych). Obecnie w budynku istnieje sieć komputerowa: w piwnicy, na parterze i w laboratorium szpitalnym na I piętrze jest to sieć kat. 5e, na pozostałych kondygnacjach funkcjonuje sieć w technologii BNC. b. Opis pomieszczeń: W budynku na pierwszym, drugim i trzecim piętrze znajdują się pomieszczenia biurowe pracowników naukowych PUM, laboratoria i sale dydaktyczne. Część budynku nie wchodząca w zakres opracowania to: przyziemie budynku z izbą przyjęć, ambulatorium i oddziałem dializ, parter z salami szpitalnymi oraz część pierwszego piętra z laboratorium szpitalnym. c. Standard wykończenia pomieszczeń pochodzi z czasów oddania budynku do 4

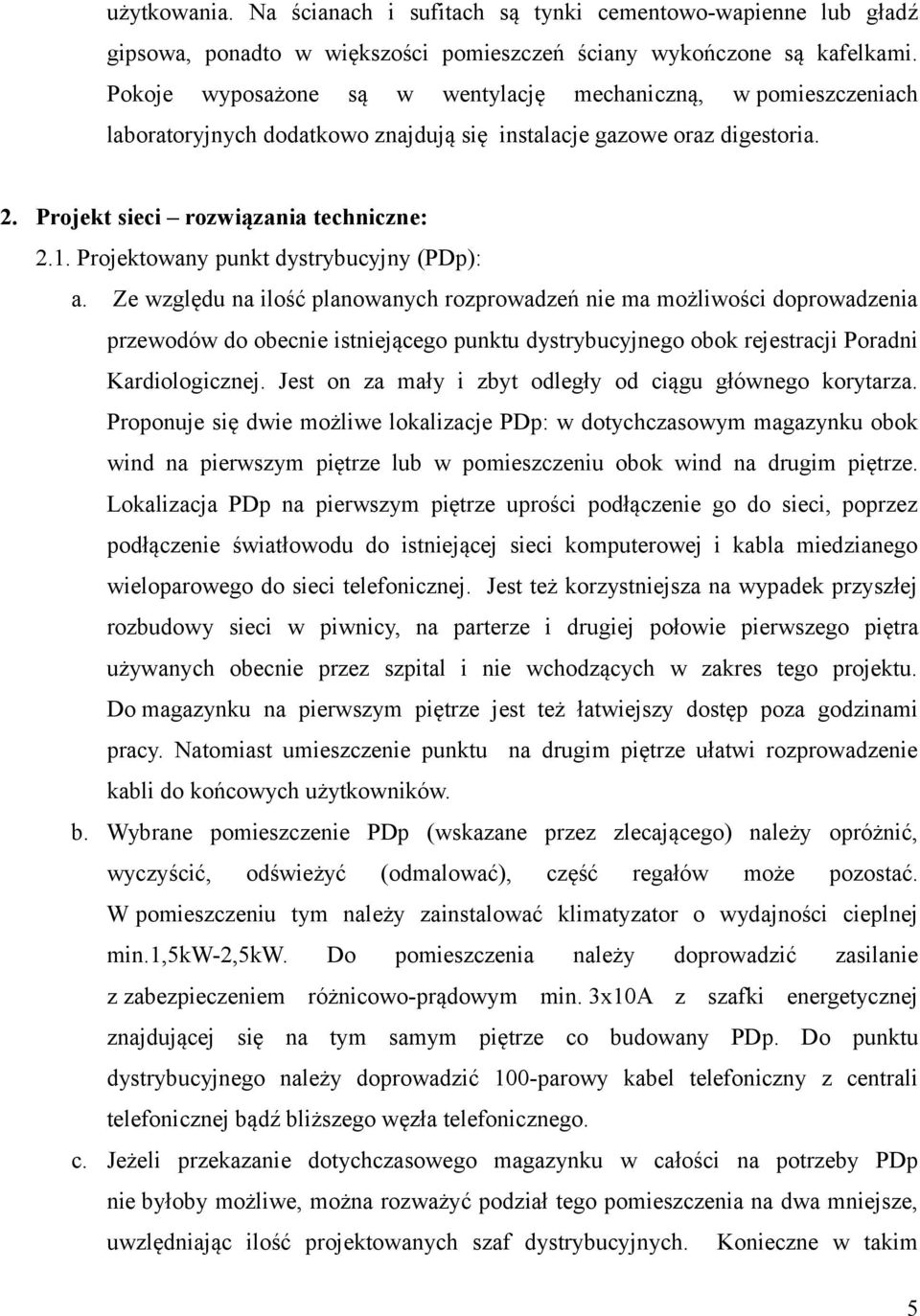

5 użytkowania. Na ścianach i sufitach są tynki cementowo-wapienne lub gładź gipsowa, ponadto w większości pomieszczeń ściany wykończone są kafelkami. Pokoje wyposażone są w wentylację mechaniczną, w pomieszczeniach laboratoryjnych dodatkowo znajdują się instalacje gazowe oraz digestoria. 2. Projekt sieci rozwiązania techniczne: 2.1. Projektowany punkt dystrybucyjny (PDp): a. Ze względu na ilość planowanych rozprowadzeń nie ma możliwości doprowadzenia przewodów do obecnie istniejącego punktu dystrybucyjnego obok rejestracji Poradni Kardiologicznej. Jest on za mały i zbyt odległy od ciągu głównego korytarza. Proponuje się dwie możliwe lokalizacje PDp: w dotychczasowym magazynku obok wind na pierwszym piętrze lub w pomieszczeniu obok wind na drugim piętrze. Lokalizacja PDp na pierwszym piętrze uprości podłączenie go do sieci, poprzez podłączenie światłowodu do istniejącej sieci komputerowej i kabla miedzianego wieloparowego do sieci telefonicznej. Jest też korzystniejsza na wypadek przyszłej rozbudowy sieci w piwnicy, na parterze i drugiej połowie pierwszego piętra używanych obecnie przez szpital i nie wchodzących w zakres tego projektu. Do magazynku na pierwszym piętrze jest też łatwiejszy dostęp poza godzinami pracy. Natomiast umieszczenie punktu na drugim piętrze ułatwi rozprowadzenie kabli do końcowych użytkowników. b. Wybrane pomieszczenie PDp (wskazane przez zlecającego) należy opróżnić, wyczyścić, odświeżyć (odmalować), część regałów może pozostać. W pomieszczeniu tym należy zainstalować klimatyzator o wydajności cieplnej min.1,5kw-2,5kw. Do pomieszczenia należy doprowadzić zasilanie z zabezpieczeniem różnicowo-prądowym min. 3x10A z szafki energetycznej znajdującej się na tym samym piętrze co budowany PDp. Do punktu dystrybucyjnego należy doprowadzić 100-parowy kabel telefoniczny z centrali telefonicznej bądź bliższego węzła telefonicznego. c. Jeżeli przekazanie dotychczasowego magazynku w całości na potrzeby PDp nie byłoby możliwe, można rozważyć podział tego pomieszczenia na dwa mniejsze, uwzlędniając ilość projektowanych szaf dystrybucyjnych. Konieczne w takim 5

6 przypadku będzie wybudowanie ścianki działowej i zrobienie nowych drzwi na korytarz, w miejscu ustalonym przez Dział Techniczny Połączenie światłowodowe PDp z siecią istniejącą. Należy wykonać połączenie punktu PDp 8-12-włóknowym światłowodem wielomodowym z istniejącą siecią komputerową. Do umożliwienia funkcjonowania sieci projektowany węzeł PDp należy wyposażyć w sieciowe urządzenia aktywne typu switch z odpowiednimi modułami światłowodowymi oraz UPS z czasem podtrzymania powyżej 15 minut. Zaprojektowano dwa możliwe warianty połączenia światłowodowego: a. Tańsze, łatwiejsze w realizacji połączenie do PDi mieszczącego się na pierwszym piętrze w budynku, obok rejestracji. Na prawie całej trasie pomiędzy punktami, projektowanym i istniejącym, istnieją drożne kanały kablowe. Połączenie to wystarczy do bezproblemowego funkcjonowania węzła. Należy wziąć jednak pod uwagę, że PDi obok rejestracji nie ma już wolnych traktów światłowodowych do pozostałej części sieci na terenie PUM. Ponadto światłowody, którymi węzeł obok rejestracji połączony jest z resztą sieci mają ponad 15lat. b. Droższe, ale pewniejsze rozwiązanie polega na połączeniu Pdp łączem światłowodowym bezpośrednio z jednym z dwóch głównych punktów dystrybucyjnych sieci PUM: z serwerownią na Oddziale Kardiologii (budynek W) lub do centrali telefonicznej (budynek S). Połączenia między budynkami należy wykonać na bazie istniejących kanałów teletechnicznych. Połączenie takie zapewni łatwiejsze administrowanie siecią, zapewni też wyższą niezawodność funkcjonowania budowanego punktu dystrybucyjnego. c. W obu przypadkach połączenie należy wykonać światłowodem wielomodowym 50/ włókien zakończonymi po obu stronach złączami SC Połączenie PDp z siecią istniejącą - telefoniczne. a. Do prawidłowego funkcjonowania sieci teleinformatycznej niezbędne jest podłączenie szafy dystrybucyjnej do linii telefonicznej. Należy doprowadzić do szafy kabel 100 parowy i rozszyć go na dwóch panelach telefonicznych kat. 3. Z drugiej strony kabel telefoniczny należy wprowadzić do szafy rozdzielczej w piwnicy budynku. Nie jest to jednak niezbędne na tym etapie realizacji projektu. 6

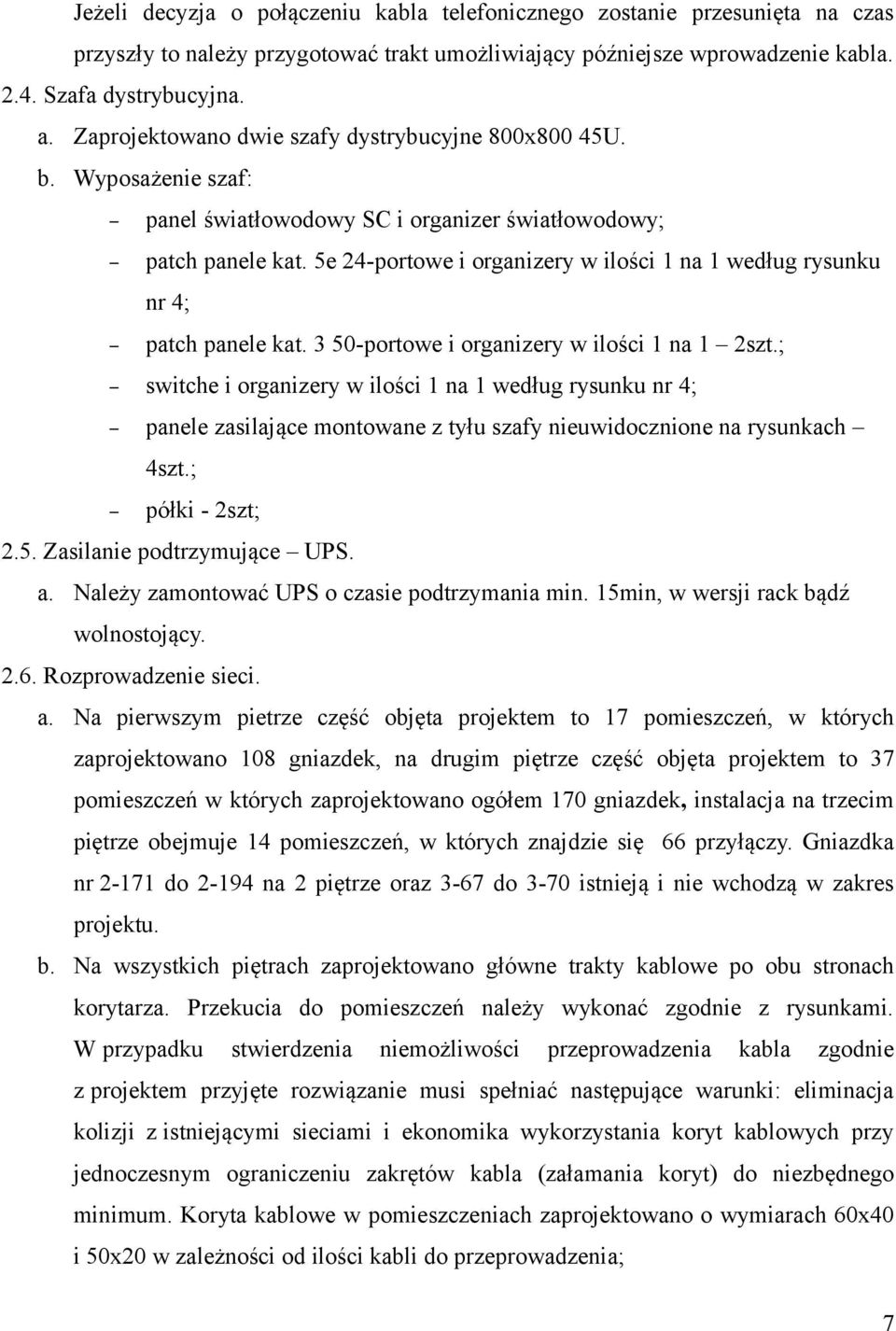

7 Jeżeli decyzja o połączeniu kabla telefonicznego zostanie przesunięta na czas przyszły to należy przygotować trakt umożliwiający późniejsze wprowadzenie kabla Szafa dystrybucyjna. a. Zaprojektowano dwie szafy dystrybucyjne 800x800 45U. b. Wyposażenie szaf: panel światłowodowy SC i organizer światłowodowy; patch panele kat. 5e 24-portowe i organizery w ilości 1 na 1 według rysunku nr 4; patch panele kat portowe i organizery w ilości 1 na 1 2szt.; switche i organizery w ilości 1 na 1 według rysunku nr 4; panele zasilające montowane z tyłu szafy nieuwidocznione na rysunkach 4szt.; półki - 2szt; 2.5. Zasilanie podtrzymujące UPS. a. Należy zamontować UPS o czasie podtrzymania min. 15min, w wersji rack bądź wolnostojący Rozprowadzenie sieci. a. Na pierwszym pietrze część objęta projektem to 17 pomieszczeń, w których zaprojektowano 108 gniazdek, na drugim piętrze część objęta projektem to 37 pomieszczeń w których zaprojektowano ogółem 170 gniazdek, instalacja na trzecim piętrze obejmuje 14 pomieszczeń, w których znajdzie się 66 przyłączy. Gniazdka nr do na 2 piętrze oraz 3-67 do 3-70 istnieją i nie wchodzą w zakres projektu. b. Na wszystkich piętrach zaprojektowano główne trakty kablowe po obu stronach korytarza. Przekucia do pomieszczeń należy wykonać zgodnie z rysunkami. W przypadku stwierdzenia niemożliwości przeprowadzenia kabla zgodnie z projektem przyjęte rozwiązanie musi spełniać następujące warunki: eliminacja kolizji z istniejącymi sieciami i ekonomika wykorzystania koryt kablowych przy jednoczesnym ograniczeniu zakrętów kabla (załamania koryt) do niezbędnego minimum. Koryta kablowe w pomieszczeniach zaprojektowano o wymiarach 60x40 i 50x20 w zależności od ilości kabli do przeprowadzenia; 7

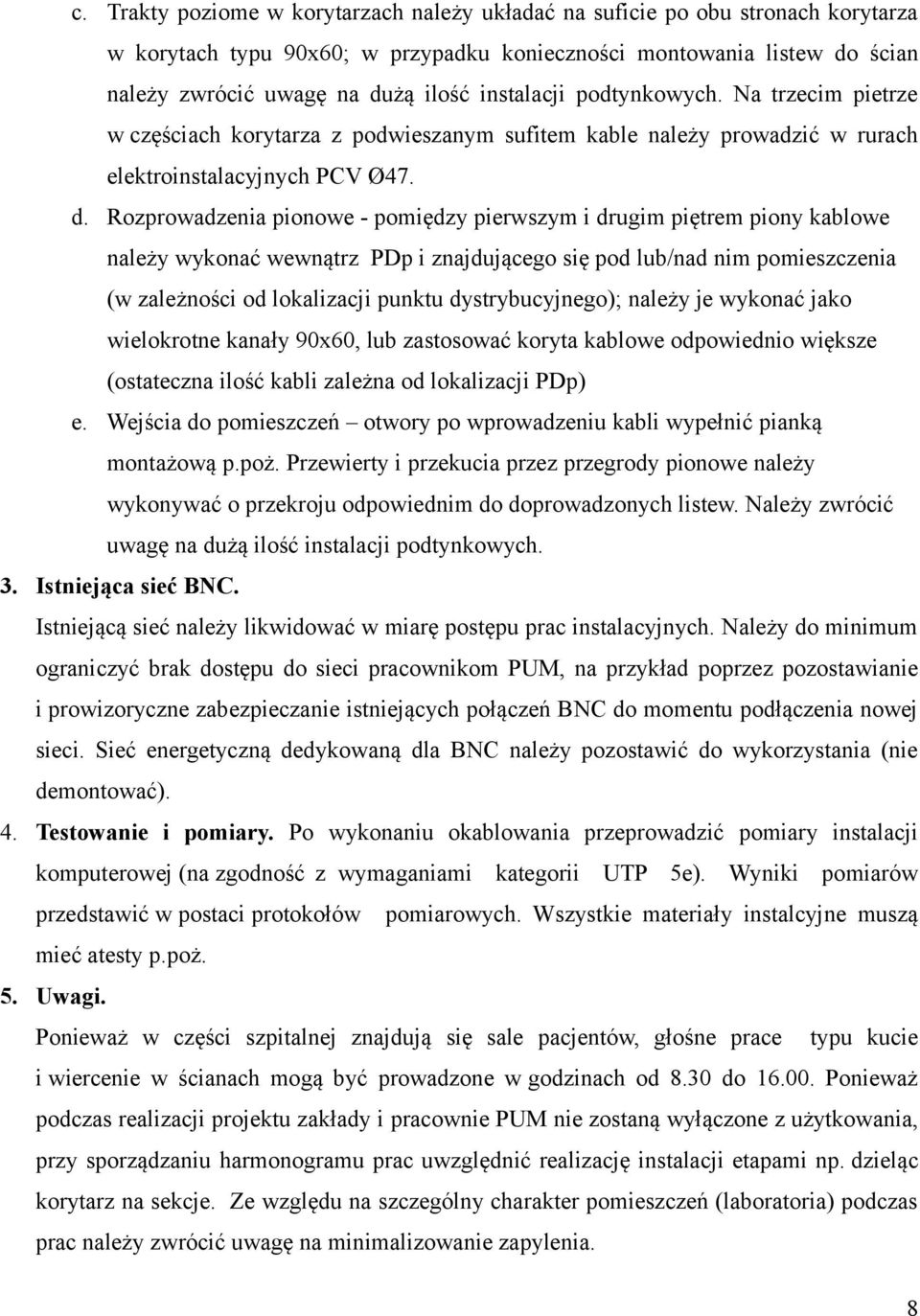

8 c. Trakty poziome w korytarzach należy układać na suficie po obu stronach korytarza w korytach typu 90x60; w przypadku konieczności montowania listew do ścian należy zwrócić uwagę na dużą ilość instalacji podtynkowych. Na trzecim pietrze w częściach korytarza z podwieszanym sufitem kable należy prowadzić w rurach elektroinstalacyjnych PCV Ø47. d. Rozprowadzenia pionowe - pomiędzy pierwszym i drugim piętrem piony kablowe należy wykonać wewnątrz PDp i znajdującego się pod lub/nad nim pomieszczenia (w zależności od lokalizacji punktu dystrybucyjnego); należy je wykonać jako wielokrotne kanały 90x60, lub zastosować koryta kablowe odpowiednio większe (ostateczna ilość kabli zależna od lokalizacji PDp) e. Wejścia do pomieszczeń otwory po wprowadzeniu kabli wypełnić pianką montażową p.poż. Przewierty i przekucia przez przegrody pionowe należy wykonywać o przekroju odpowiednim do doprowadzonych listew. Należy zwrócić uwagę na dużą ilość instalacji podtynkowych. 3. Istniejąca sieć BNC. Istniejącą sieć należy likwidować w miarę postępu prac instalacyjnych. Należy do minimum ograniczyć brak dostępu do sieci pracownikom PUM, na przykład poprzez pozostawianie i prowizoryczne zabezpieczanie istniejących połączeń BNC do momentu podłączenia nowej sieci. Sieć energetyczną dedykowaną dla BNC należy pozostawić do wykorzystania (nie demontować). 4. Testowanie i pomiary. Po wykonaniu okablowania przeprowadzić pomiary instalacji komputerowej (na zgodność z wymaganiami kategorii UTP 5e). Wyniki pomiarów przedstawić w postaci protokołów pomiarowych. Wszystkie materiały instalcyjne muszą mieć atesty p.poż. 5. Uwagi. Ponieważ w części szpitalnej znajdują się sale pacjentów, głośne prace typu kucie i wiercenie w ścianach mogą być prowadzone w godzinach od 8.30 do Ponieważ podczas realizacji projektu zakłady i pracownie PUM nie zostaną wyłączone z użytkowania, przy sporządzaniu harmonogramu prac uwzględnić realizację instalacji etapami np. dzieląc korytarz na sekcje. Ze względu na szczególny charakter pomieszczeń (laboratoria) podczas prac należy zwrócić uwagę na minimalizowanie zapylenia. 8

9 Zestawienie materiałów Punkt dystrybucyjny Projekt sieci komputerowej w budynku Biochemii Klinicznej rodzaj sprzętu/materiału/wyposażenia Szafa dystrybucyjna 800*800 42U Patch-panele 24p kat 5e Zpas, Molex lub podobne Patch-panele 50p telefoniczne kat. 3 Patch-panel światłowodowy (przełącznica) SC 12p z adapterami Organizer światłowodowy z półką Organizery kablowe z otworami w płycie Półka do szafy 2U Panele zasilające z filtrami przeciwzakłóceniowymi i przeciwprzepięciowymi Panel wentylatorowy z termostatem urządzenia aktywne: inne: UPS RACK 1400VA Switch 48p (HP ) Mini Gbic HP Gigabit-SX-LC J4858C Patchcordy światłowodowy SC-LC Patchcordy UTP Molex 3m w dwóch kolorach Klimatyzator o mocy 1,5-2,5 kw Światłowód 8-12 włóknowy z zakończeniami SC Rozprowadzenie instalacji - korytarze Koryto kablowe 90*60 Rura PCV fi 47 Złączki elektroinstalacyjne fi 47r Rozprowadzenie instalacji - pomieszczenia Koryto kablowe 60*40 Narożnik zewnętrzny 60*40 Narożnik płaski 60*40 Koryto kablowe 50*20 16 szt. 2 3 szt 3 szt załącznik nr szt 75 m 330 m 150 m 50 szt 440 m 50 szt 20 szt 530 m ilość 9

10 Narożnik zewnętrzny 50*20 Narożnik płaski 50*20 Kable korytarze i pomieszczenia Kabel UTP kat 5e Madex, Molex itp. Instalacje w pomieszczeniach Gniazdka w pomieszczeniach Puszki natynkowe 2M typ Mosaic Supporty mocujące 2M typ Mosaic Ramki maskownice 2M typ Mosaic Puszki natynkowe 4M typ Mosaic Supporty mocujące 4M typ Mosaic Ramki maskownice 4M typ Mosaic Euromody kątowe 45mm Zpas lub Molex 24 szt m 168 szt 168 szt 168szt 344 szt Zestawienie głównych prac Przekucia w pionach 90*60 (przez strop) Przekucia z korytarza do pomieszczeń 60*40 Przekucia pomiędzy pomieszczeniami 60*40 Montaż koryt kablowych 90*60 Montaż koryt kablowych 60*40 i 50*20 Montaż puszek natynkowych Rozszycie kabli w gniazdkach Rozszycie kabli na patch-panelach Budowa połączenia światłowodowego pomiędzy punktami dystrybucyjnymi Montaż klimatyzacji Doprowadzenie zasilania do punktu dystrybucyjnego Doprowadzenie i rozszycie na patch-panelach łączy telefonicznych Pomiary instalacji elektrycznej Pomiary instalacji logicznej 16 szt 37 szt 20 szt 330 m 970 m 170 szt 344 szt 344 szt 344 szt 10

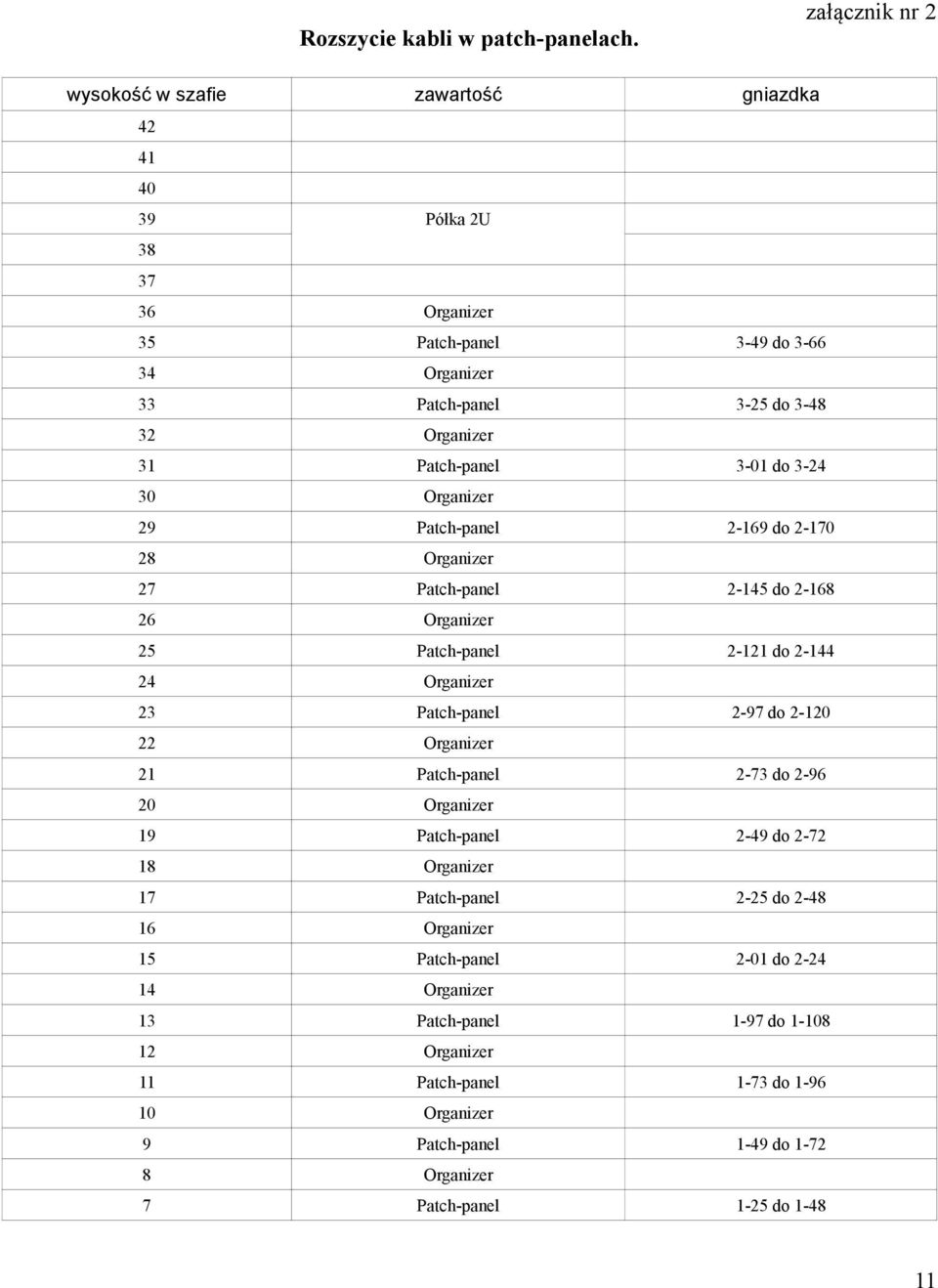

11 Rozszycie kabli w patch-panelach. załącznik nr 2 wysokość w szafie zawartość gniazdka Półka 2U Organizer 35 Patch-panel 3-49 do Organizer 33 Patch-panel 3-25 do Organizer 31 Patch-panel 3-01 do Organizer 29 Patch-panel do Organizer 27 Patch-panel do Organizer 25 Patch-panel do Organizer 23 Patch-panel 2-97 do Organizer 21 Patch-panel 2-73 do Organizer 19 Patch-panel 2-49 do Organizer 17 Patch-panel 2-25 do Organizer 15 Patch-panel 2-01 do Organizer 13 Patch-panel 1-97 do Organizer 11 Patch-panel 1-73 do Organizer 9 Patch-panel 1-49 do Organizer 7 Patch-panel 1-25 do

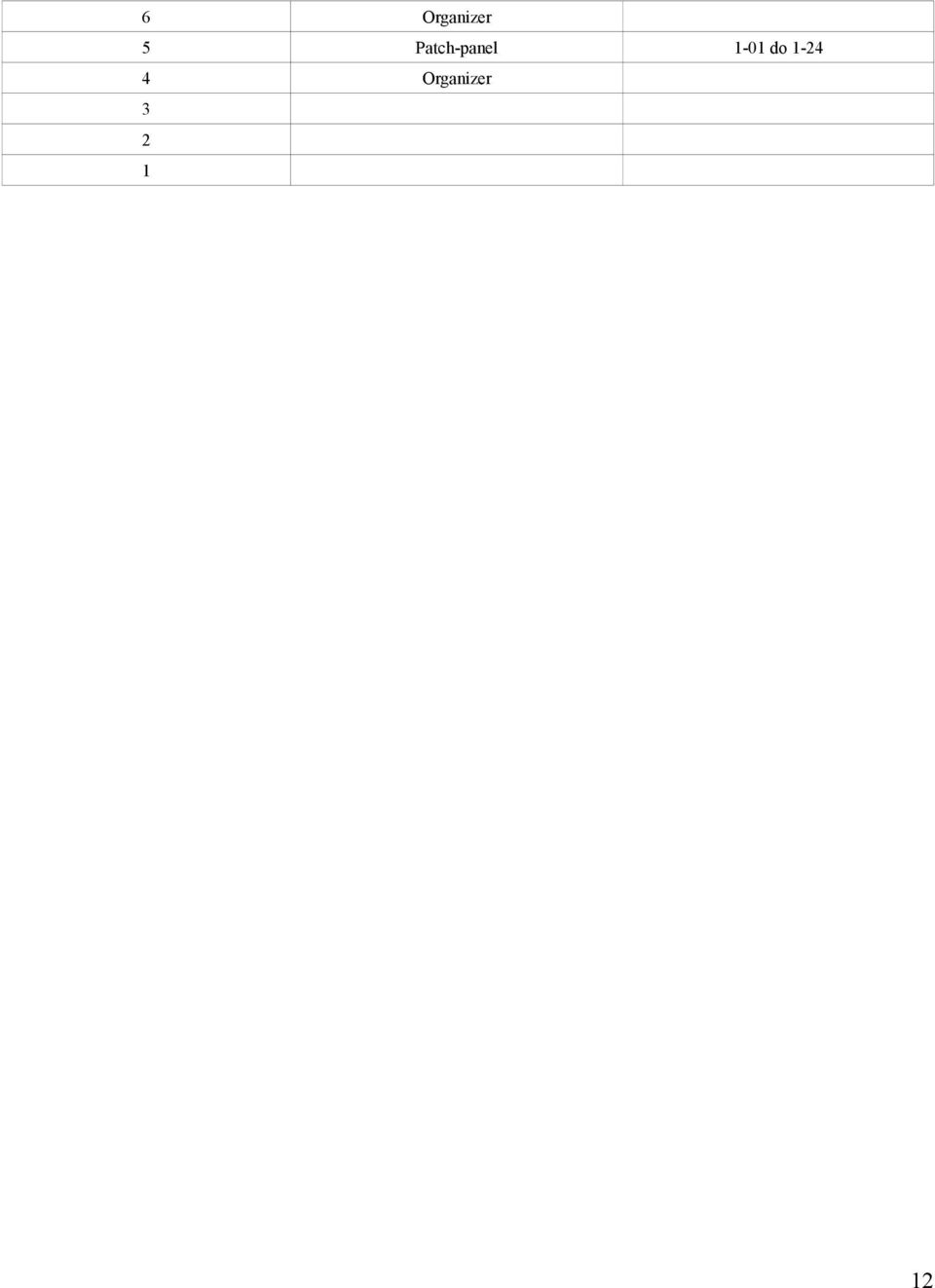

12 6 Organizer 5 Patch-panel 1-01 do Organizer
