Projekt ma być wykonany w oparciu o najnowsze normy ISO tworzenia sieci i ma być z nimi zgodny.

Transkrypt

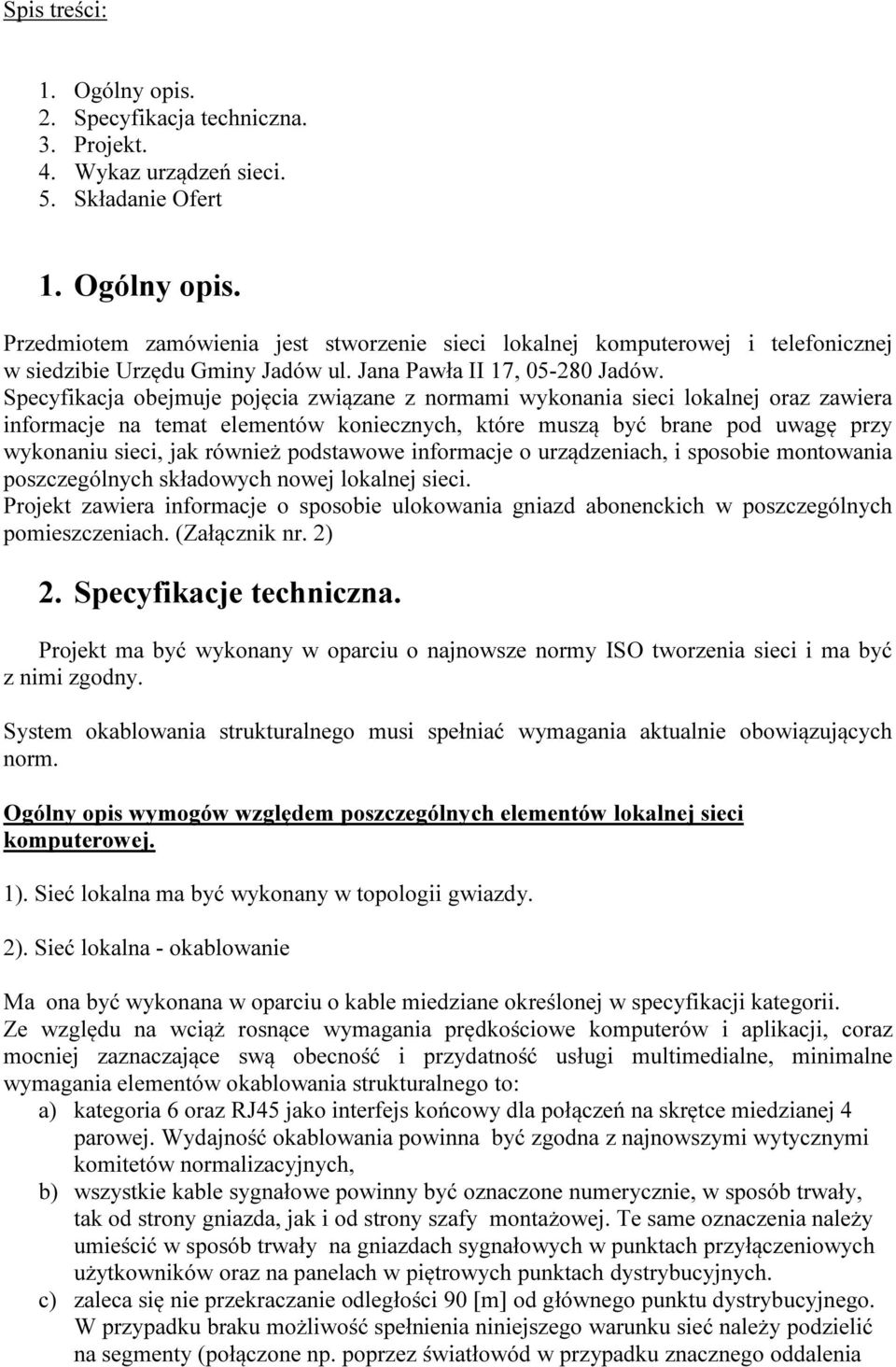

1 Spis treści: 1. Ogólny opis. 2. Specyfikacja techniczna. 3. Projekt. 4. Wykaz urządzeń sieci. 5. Składanie Ofert 1. Ogólny opis. Przedmiotem zamówienia jest stworzenie sieci lokalnej komputerowej i telefonicznej w siedzibie Urzędu Gminy Jadów ul. Jana Pawła II 17, Jadów. Specyfikacja obejmuje pojęcia związane z normami wykonania sieci lokalnej oraz zawiera informacje na temat elementów koniecznych, które muszą być brane pod uwagę przy wykonaniu sieci, jak również podstawowe informacje o urządzeniach, i sposobie montowania poszczególnych składowych nowej lokalnej sieci. Projekt zawiera informacje o sposobie ulokowania gniazd abonenckich w poszczególnych pomieszczeniach. (Załącznik nr. 2) 2. Specyfikacje techniczna. Projekt ma być wykonany w oparciu o najnowsze normy ISO tworzenia sieci i ma być z nimi zgodny. System okablowania strukturalnego musi spełniać wymagania aktualnie obowiązujących norm. Ogólny opis wymogów względem poszczególnych elementów lokalnej sieci komputerowej. 1). Sieć lokalna ma być wykonany w topologii gwiazdy. 2). Sieć lokalna - okablowanie Ma ona być wykonana w oparciu o kable miedziane określonej w specyfikacji kategorii. Ze względu na wciąż rosnące wymagania prędkościowe komputerów i aplikacji, coraz mocniej zaznaczające swą obecność i przydatność usługi multimedialne, minimalne wymagania elementów okablowania strukturalnego to: a) kategoria 6 oraz RJ45 jako interfejs końcowy dla połączeń na skrętce miedzianej 4 parowej. Wydajność okablowania powinna być zgodna z najnowszymi wytycznymi komitetów normalizacyjnych, b) wszystkie kable sygnałowe powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych użytkowników oraz na panelach w piętrowych punktach dystrybucyjnych. c) zaleca się nie przekraczanie odległości 90 [m] od głównego punktu dystrybucyjnego. W przypadku braku możliwość spełnienia niniejszego warunku sieć należy podzielić na segmenty (połączone np. poprzez światłowód w przypadku znacznego oddalenia

2 lub Gigabit Ethernet), lub stosować 'reapet'ery' (wzmacniacze). Wybór najkorzystniejszego rozwiązania zależy od istniejących uwarunkowań lokalnych. d) Przebiegi kablowe nie muszą być umieszczone w korytkach, wykonawca może zaproponować inne rozwiązania, które zastosuje przy kładzeniu przebiegów kablowych, z zachowaniem zasad bezpieczeństwa p.poż. e) ostateczna ilość gniazd abonenckich jak i ich lokalizacja zostanie określona w trakcie robót. 3). Wymagania odnośnie serwerowni: Wszystkie elementy serwerowi powinny być starannie oznakowane. Oznakowanie powinno być jasne, czytelne i zgodne z dokumentacją. Montowane w szafach przełączniki (SWITCH'e) i urządzenia transmisji danych, powinny pochodzić od renomowanych producentów. Dla zabezpieczenia planowanego rozszerzenia sieci w szafie serwerowni należy przewidzieć miejsce do włączenia i uruchomienia dodatkowych urządzeń. 5). Wymagania odnośnie urządzeń zakupionych do stworzenia sieci. Urządzenia muszą zapewnić pełna funkcjonalność sieci. Muszą posiada interfejsy konfigurowalne oraz posiadające rozbudowy/aktualizacji oprogramowania. Dobór urządzeń powinien się wiązać z doborem optymalnych urządzeń zapewniających spełnienie powyższych warunków. Minimalne wymagania: - kabel kategorii 6 ekranowany - szafa sieciowa 42 U - router z modemem ADSL, pozwalający obsługiwać sieci składające się min z 48 Komputerów, z zarządzanym firewall em 6). Wymagania dotyczące prac wykonanych po instalacji sieci. Po zrealizowaniu projektu, uruchomieniu i wykonaniu pomiarów instalacji, wykonawca powinien sporządzić dokumentację powykonawczą instalacji kablowej uwzględniającej wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Poprawność wykonania instalacji sieci sygnałowej powinna być potwierdzona pomiarami właściwości poszczególnych torów. Należy przeprowadzić testy okablowania dla wszystkich punktów przyłączeniowych. Wszystkie raporty z pomiarów powinny zostać dołączone do dokumentacji powykonawczej i przekazane zamawiającemu.

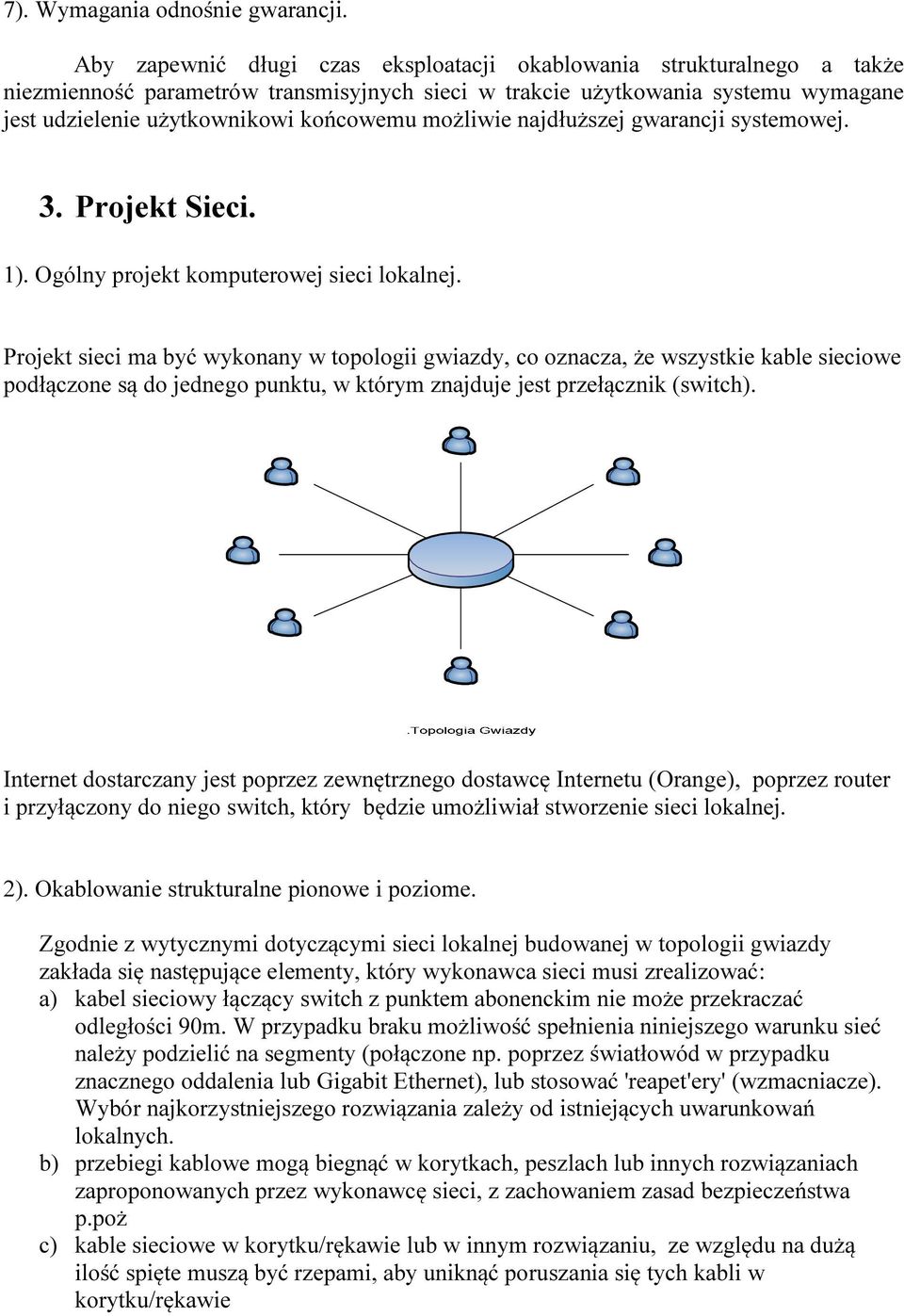

3 7). Wymagania odnośnie gwarancji. Aby zapewnić długi czas eksploatacji okablowania strukturalnego a także niezmienność parametrów transmisyjnych sieci w trakcie użytkowania systemu wymagane jest udzielenie użytkownikowi końcowemu możliwie najdłuższej gwarancji systemowej. 3. Projekt Sieci. 1). Ogólny projekt komputerowej sieci lokalnej. Projekt sieci ma być wykonany w topologii gwiazdy, co oznacza, że wszystkie kable sieciowe podłączone są do jednego punktu, w którym znajduje jest przełącznik (switch). Internet dostarczany jest poprzez zewnętrznego dostawcę Internetu (Orange), poprzez router i przyłączony do niego switch, który będzie umożliwiał stworzenie sieci lokalnej. 2). Okablowanie strukturalne pionowe i poziome. Zgodnie z wytycznymi dotyczącymi sieci lokalnej budowanej w topologii gwiazdy zakłada się następujące elementy, który wykonawca sieci musi zrealizować: a) kabel sieciowy łączący switch z punktem abonenckim nie może przekraczać odległości 90m. W przypadku braku możliwość spełnienia niniejszego warunku sieć należy podzielić na segmenty (połączone np. poprzez światłowód w przypadku znacznego oddalenia lub Gigabit Ethernet), lub stosować 'reapet'ery' (wzmacniacze). Wybór najkorzystniejszego rozwiązania zależy od istniejących uwarunkowań lokalnych. b) przebiegi kablowe mogą biegnąć w korytkach, peszlach lub innych rozwiązaniach zaproponowanych przez wykonawcę sieci, z zachowaniem zasad bezpieczeństwa p.poż c) kable sieciowe w korytku/rękawie lub w innym rozwiązaniu, ze względu na dużą ilość spięte muszą być rzepami, aby uniknąć poruszania się tych kabli w korytku/rękawie

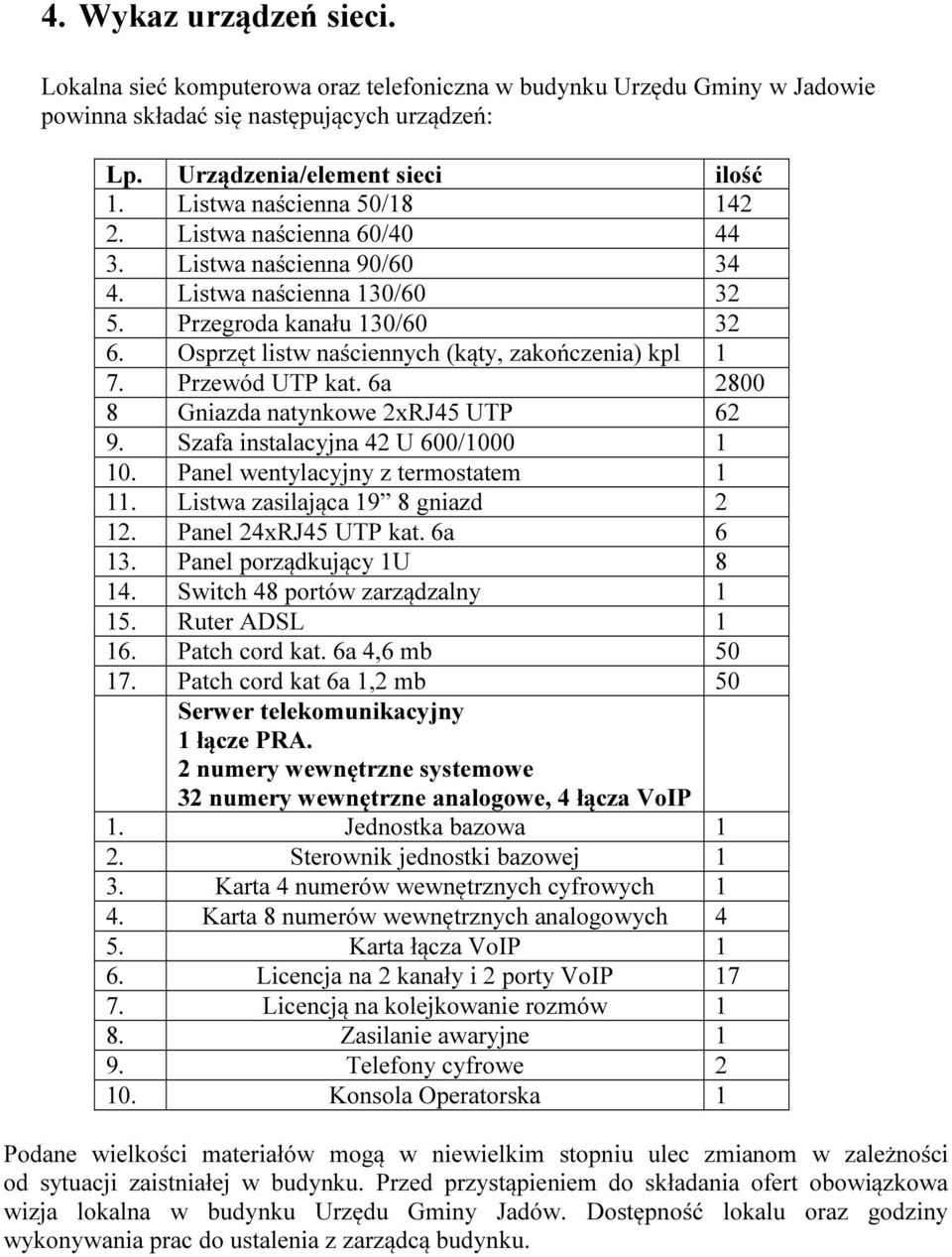

4 4. Wykaz urządzeń sieci. Lokalna sieć komputerowa oraz telefoniczna w budynku Urzędu Gminy w Jadowie powinna składać się następujących urządzeń: Lp. Urządzenia/element sieci ilość 1. Listwa naścienna 50/ Listwa naścienna 60/ Listwa naścienna 90/ Listwa naścienna 130/ Przegroda kanału 130/ Osprzęt listw naściennych (kąty, zakończenia) kpl 1 7. Przewód UTP kat. 6a Gniazda natynkowe 2xRJ45 UTP Szafa instalacyjna 42 U 600/ Panel wentylacyjny z termostatem Listwa zasilająca 19 8 gniazd Panel 24xRJ45 UTP kat. 6a Panel porządkujący 1U Switch 48 portów zarządzalny Ruter ADSL Patch cord kat. 6a 4,6 mb Patch cord kat 6a 1,2 mb 50 Serwer telekomunikacyjny 1 łącze PRA. 2 numery wewnętrzne systemowe 32 numery wewnętrzne analogowe, 4 łącza VoIP 1. Jednostka bazowa 1 2. Sterownik jednostki bazowej 1 3. Karta 4 numerów wewnętrznych cyfrowych 1 4. Karta 8 numerów wewnętrznych analogowych 4 5. Karta łącza VoIP 1 6. Licencja na 2 kanały i 2 porty VoIP Licencją na kolejkowanie rozmów 1 8. Zasilanie awaryjne 1 9. Telefony cyfrowe Konsola Operatorska 1 Podane wielkości materiałów mogą w niewielkim stopniu ulec zmianom w zależności od sytuacji zaistniałej w budynku. Przed przystąpieniem do składania ofert obowiązkowa wizja lokalna w budynku Urzędu Gminy Jadów. Dostępność lokalu oraz godziny wykonywania prac do ustalenia z zarządcą budynku.
